电流源和电压源电路-分析

电路中的电流源与电压源分析电路中的电流源和电压源是电子电路中常用的两种基本元件，它们在电路设计和分析中起着重要的作用。

本文将对电流源和电压源的特性、工作原理以及在电路中的应用进行详细分析。

1. 电流源的特性与原理电流源是一种能够输出稳定电流的电子元件。

在电路中，电流源可以看作是恒定电流的产生器，其输出电流与外部负载无关。

电流源分为理想电流源和实际电流源两种类型。

1.1 理想电流源理想电流源是指输出电流恒定、不受外部电路影响的电源。

其特点如下：（1）输出电流为恒定值，不受负载变化的影响；（2）内部电阻为无穷大，不消耗能量；（3）输出电压可以根据负载的需要自动调整。

1.2 实际电流源实际电流源与理想电流源相比，会受到一定的限制和影响，其特点包括：（1）输出电流有一定的波动，受负载变化的影响；（2）内部存在一定的电阻，会产生能量损失；（3）输出电压与负载的连接方式有关，需要通过外部元件进行调整。

2. 电压源的特性与原理电压源是一种能够输出固定电压的电子元件，它可以看作是恒定电压的发生器。

在电路分析中，电压源是非常常见的电路元件。

电压源可以分为理想电压源和实际电压源两种类型。

2.1 理想电压源理想电压源是指输出电压稳定、不受外部电路影响的电源。

其特点如下：（1）输出电压为恒定值，不受负载变化的影响；（2）内部电阻为零，不消耗能量；（3）输出电流可以根据负载的需要自动调整。

2.2 实际电压源实际电压源与理想电压源相比，存在一定的限制和影响，其特点包括：（1）输出电压有一定的波动，受负载变化的影响；（2）内部存在一定的电阻，会产生能量损失；（3）输出电流与负载的连接方式有关，需要通过外部元件进行调整。

3. 电流源与电压源的应用电流源和电压源在电路设计和分析中有广泛的应用，下面将介绍它们在不同电路中的具体应用。

3.1 电流源的应用电流源主要应用于需要恒定电流的电路中，例如：（1）电流源在恒流驱动电路中起到稳定输出电流的作用；（2）电流源在放大电路中作为驱动源，提供恒定的电流信号；（3）电流源在稳压电路中通过与负载相连，确保负载得到稳定的电流。

电路基础原理电流源与电压源的区别与应用在电路中，电流源和电压源是两个基本的电子元件。

它们在电路中扮演着不同的作用，并且有着各自的特点和应用。

本文将探讨电流源和电压源的区别以及它们在电路中的应用。

一、电流源和电压源的区别1.1 电流源电流源是一个能够持续地提供稳定电流的元件。

当电路中存在电流源时，该源会向电路提供稳定的电流，无论电路中其他元件的电阻值如何，电流源的输出电流都不会改变。

电流源的电流输出是独立于电路中其他元件的。

1.2 电压源电压源是一个能够持续地提供稳定电压的元件。

电压源会向电路提供恒定的电压，无论电路中其他元件的电阻值如何，电压源的输出电压都不会改变。

电压源的电压输出是独立于电路中其他元件的。

1.3 区别与联系电流源和电压源的最大区别在于它们的输出特性。

电流源输出的是稳定的电流，而电压源输出的是稳定的电压。

此外，电流源和电压源通常可以相互转换，通过不同电路的设计可以将电流源转换为电压源，或者将电压源转换为电流源。

二、电流源和电压源的应用2.1 电流源的应用电流源在电路中有着广泛的应用。

一个常见的应用场景是在实验室中，用于提供稳定的电流供给。

例如，在进行电阻的测量时，需要一个稳定的电流源。

此外，电流源还常被应用于常流源电路中，通过控制电流的大小来实现对其他元件的工作状态的控制。

2.2 电压源的应用电压源同样在电路中有重要的应用。

一个例子是在直流电路中，电压源可以被用作电路的电源，为电路提供恒定的电压。

另外，在电子设备和电器中，我们常常使用电池和电源适配器作为电路的电压源，为设备提供所需的电压。

电压源的应用还包括在放大器电路中，通过控制电压源的大小来控制放大倍数。

2.3 电流源与电压源的组合应用在一些复杂的电路中，电流源和电压源可以结合使用，在实现不同的功能和控制上起到互补的作用。

例如，在集成电路设计中，常常使用电流源作为参考电流源，通过与其他电路元件配合使用来提供恒定的电流和电压。

这种组合应用能够满足电路对恒定电流和电压的要求，提高整体电路的性能和稳定性。

电路中的电流源和电压源电路中的电流源和电压源是电子学中常见的两种基本电源元件。

它们在各个电子设备中起着重要的作用，为电路提供稳定的电流或电压。

本文将介绍电流源和电压源的定义、特点以及在电路中的应用。

一、电流源的定义与特点电流源是一种能够在电路中提供稳定电流的元件。

它可以被看作是一个恒定电流输出的装置，不受外部负载的影响，始终保持输出电流不变。

电流源的主要特点如下：1. 恒定输出电流：电流源能够提供稳定的输出电流，无论外部负载是多大还是多小，输出电流都保持不变。

2. 内部电阻无穷大：电流源内部电阻被认为是无穷大，因此可以看作是电流不受外部负载影响。

3. 串联连接方式：电流源一般与电路中的负载串联连接，以保证输出电流的恒定。

二、电压源的定义与特点电压源是一种能够在电路中提供稳定电压的元件。

它可以被看作是一个恒定电压输出的装置，不受外部负载的影响，始终保持输出电压不变。

电压源的主要特点如下：1. 恒定输出电压：电压源能够提供稳定的输出电压，无论外部负载是多大还是多小，输出电压都保持不变。

2. 内部电阻为零：电压源的内部电阻被认为是零，因此可以看作是电压不受外部负载影响。

3. 并联连接方式：电压源一般与电路中的负载并联连接，以保证输出电压的恒定。

三、电流源和电压源在电路中的应用1. 电流源的应用：电流源常用于需要恒定电流的电路中，例如电流驱动器、传感器电路等。

由于电流源能够提供稳定的输出电流，可以使电路中其他元件正常工作，保证电路的稳定性。

2. 电压源的应用：电压源常用于需要恒定电压的电路中，例如放大器、滤波器等。

由于电压源能够提供稳定的输出电压，可以满足电路中其他元件对电压的需求，保证电路的正常运行。

总结：电路中的电流源和电压源是两种基本的电源元件，它们在电子学中扮演着重要的角色。

电流源提供稳定的输出电流，而电压源提供稳定的输出电压。

它们在各个电子设备中得到广泛应用，保证电路的正常工作。

在设计和搭建电子电路时，我们应根据实际需求选择合适的电流源和电压源，以提高电路的稳定性和可靠性。

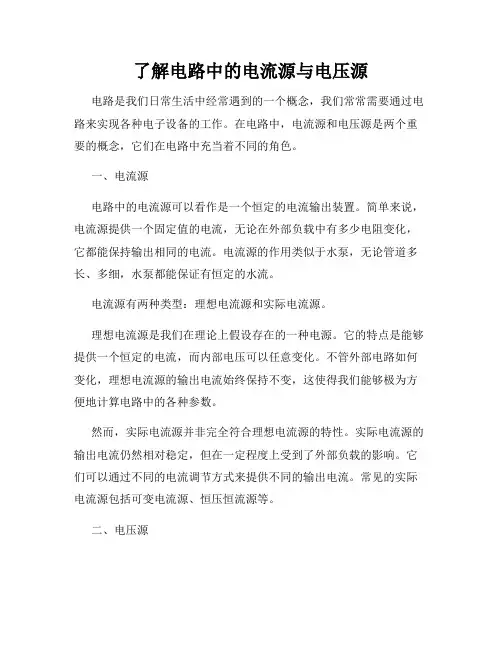

了解电路中的电流源与电压源电路是我们日常生活中经常遇到的一个概念，我们常常需要通过电路来实现各种电子设备的工作。

在电路中，电流源和电压源是两个重要的概念，它们在电路中充当着不同的角色。

一、电流源电路中的电流源可以看作是一个恒定的电流输出装置。

简单来说，电流源提供一个固定值的电流，无论在外部负载中有多少电阻变化，它都能保持输出相同的电流。

电流源的作用类似于水泵，无论管道多长、多细，水泵都能保证有恒定的水流。

电流源有两种类型：理想电流源和实际电流源。

理想电流源是我们在理论上假设存在的一种电源。

它的特点是能够提供一个恒定的电流，而内部电压可以任意变化。

不管外部电路如何变化，理想电流源的输出电流始终保持不变，这使得我们能够极为方便地计算电路中的各种参数。

然而，实际电流源并非完全符合理想电流源的特性。

实际电流源的输出电流仍然相对稳定，但在一定程度上受到了外部负载的影响。

它们可以通过不同的电流调节方式来提供不同的输出电流。

常见的实际电流源包括可变电流源、恒压恒流源等。

二、电压源电路中的电压源是一个提供恒定电压的装置。

和电流源类似，无论在外部电阻的变化下，电压源都能保证它提供的电压保持不变。

可以简单将电压源理解为一个电池，提供了一个固定的电压，无论负载如何变化，电压源都能保持稳定的输出电压。

电压源也有两种类型：理想电压源和实际电压源。

理想电压源是我们在理论上假设存在的一种电源。

它的特点是能够提供一个恒定的电压，而内部电流可以任意变化。

无论外部负载中的电流大小如何，理想电压源都能以恒定的电压供电。

然而，在实际电路中，理想电压源并不存在。

实际电压源的输出电压仍然相对稳定，但在一定程度上受到了外部负载的影响。

与电流源类似，实际电压源可以通过不同的电压调节方式来提供不同的输出电压。

常见的实际电压源包括可变电压源、恒流恒压源等。

在实际电路中，电流源和电压源常常通过各种电子元件和电路拓扑结构进行组合，以实现不同的功能和需要。

电流源与电压源的区别电流源电路分析（电流）源与电压源的区别电流源输出的是稳定的电流，电压源输出的是稳定的电压，当然了，稳定只是相对的，这个世界上没有完全稳定的（电源）。

我们回忆一下三端稳压电路的实现，大概就是输出电压通过分压电阻分压后与一个基准电压进行比较，输出电压大了就减小，小了就增大，这个其实很好理解。

但是突然说到电流源，有些人就比较陌生了，可能一时想不到如何实现，其实很简单，电流源与电压源之间只隔着一个欧姆定律。

我们将电压源的采样电阻串联进负载中，那么流经采样电阻的电流等于负载的电流，采样电阻已知阻值，只需要获取采样电阻两端电压即可获取负载中电流。

电流源电路废话少说，上图。

上图中，R7为采样电阻，当RL中电流为1A时，R7电流也为1A，R7两端电压U = R7*I =0.5V，0.5V通过一个放大十倍的同相比例（放大器）到另一个放大器的反相输入端。

若同相端的变阻器输出电压为6V，由于放大器工作在开环状态，同相输入端电压大于反相输入端时，放大器输出为电源电压，当然了，这是理想运放，如果不是轨到轨输出的放大器，输出电压一般会低于电源电压1.5V左右。

再看向MOS管源极电压为R7两端电压0.5V，栅极电压为12V-1.5V，栅源电压大于开启电压，故MOS管会导通，电流增大。

其实说白了就是，变阻器输出电压大于采样电阻两端电压放大后的电压MOS就导通，电流增大。

变阻器电压小于采样电阻两端电压放大后的电压MOS就截止，电流增减小。

这样，我们通过调节变阻器就能控制输出电流的大小，输出电流采样电阻放大倍数= 变阻器输出电压。

在这里要指出，放大器的最大输出电压一定要大于MOS管的开启电压加上最大电流乘采样电阻。

在取值时一定要经过计算。

下图为一个错误示例上图错误的原因是将负载放到了源极，若负载为12Ω，电流源要求输出为1A，此时源极电压将会达到12V，栅源电压不可能大于MOS开启电压，所以一定达不到要求。

主要原因就是源极电压的升高。

一、电压源（Voltage source）1. 定义：如果一个二端元件接到任一电路后其两端电压u s(t)总能保持规定值，与通过它的电流大小无关，则该二端元件就称为电压源。

§1-6电压源和电流源u s u s或u s电路符号i 直流伏安特性曲线2.说明1).理想电压源两端的电压与外电路无关，而通过它的电流的大小和方向，则需要电压源和外电路共同确定。

2).电压源的电压、电流习惯上采用非关联参考方向。

在这种情况下，p=-u i代表电压源向外电路提供功率。

3).理想电压源在实际中不存在。

例：已知：Us=3V，R分别取2 Ω和20 Ω，求：流过R的电流i。

解：当R=2时，i=1.5A当R=20时，i=0.15A +-R i说明：若在短路的情况下，R=0，i=∞则P=ui-∞,在实际电路中不存在在一定范围内，一些实际电压源可近似为理想电压源。

如蓄电池：当工作电流小于3A情况下，可以近似看成一个理想电压源。

u si二、电流源（Ideal current sources)定义：如果一个二端元件接到任一电路后,该元件能够对外电路提供规定的电流i s(t),无论其端电压大小如何，则该二端元件就称为电流源。

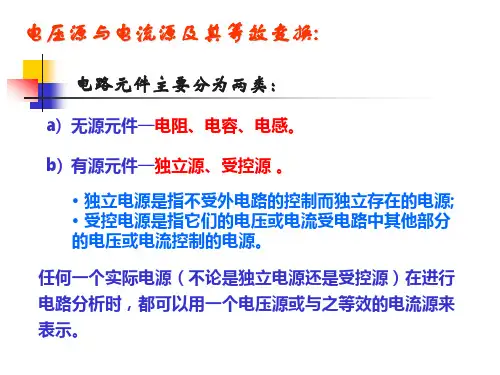

§1-7受控源(Controlled sources)两大类电源：—独立电源(Independent sources):能够独立地向外提供能量，即称为激励（或输入）。

—非独立电源(Dependent sources):为分析有源器件（如晶体管、运算放大器等）提出的电路模型。

一、定义：受控电源是一个具有两条支路的双端口元件，其输出端口的电压（或电流）受控于输入端口的电压（或电流）。

双端口网络（Two-port network1122单端口网络（One-port network二、分类根据控制变量与被控制变量的不同，受控电源可以分成四类：电压或电流控制电压源、电压或电流控制电流源。

u 2u 1++u 2u 1++u 2u 1++u 2u 1++i 1=0i 1=0u 1=0u 1=0）（）（r i i u i i i u r u ri u )S CC ()CCVS (）（g ）（u i g i gu i u u i u u )S VC ()VCVS (.u u i i 无量纲为电流传输比欧姆为转移阻抗电流控制电流源电流控制电压源西门子为转移电导无量纲为电压传输比电压控制电流源电压控制电压源βββμμμ01211201211201211201211211110C 00C =====⎩⎨⎧===⎩⎨⎧===⎩⎨⎧===⎩⎨⎧==四种理想受控电源的双口伏安特性方程分别为：三、说明1).对理想受控电源当控制变量为电压时，控制回路是开路的，如：VCVS，VCCS；当控制变量为电流时，控制回路是短路的，如：CCVS，CCCS；对于控制回路（输入回路），因为p2=u2i2=0,故输入端的功率为零；对于被控制回路（输出回路），因为p2=u2i2=≠0,表明输出功率不为零，故受控源为一种有源元件。

电路中的电压源与电流源在电路中，电源是提供电能给电路中的元件进行正常工作的设备。

电路中常见的两种电源是电压源和电流源，它们的作用和性质有所不同。

一、电压源电压源是一种将电能转化为电势差的设备，通过电势差来驱动电流在电路中流动。

它可以提供一个稳定的电压输出，不受电流变化的影响。

电压源的符号常用V表示。

电压源有两种类型：理想电压源和非理想电压源。

1. 理想电压源理想电压源是一种精确提供稳定电压的设备，其输出电压不受外部条件的影响，可以看作是一个完全独立的电源。

理想电压源的电压输出不会因电路中其他元件的电流变化而改变。

它的电动势可以一直保持不变。

2. 非理想电压源非理想电压源是实际应用中常见的一种电压源，其输出电压会受到电路中其他元件的电流变化的影响。

在实际电路中，非理想电压源的输出电压可能有一定的内阻，并且在不同负载下其输出电压会有所变化。

二、电流源电流源是一种将电能转化为电流的设备，通过提供稳定的电流来驱动电路中的元件正常工作。

电流源的符号常用I表示。

电流源也有两种类型：理想电流源和非理想电流源。

1. 理想电流源理想电流源是一种输出电流不受外界条件限制的设备，其输出电流可以一直保持不变。

在理想条件下，电流源可以看作是一个完全独立的元件，其输出电流与电路中的其他元件无关。

2. 非理想电流源非理想电流源是一种实际应用中常见的电流源，其输出电流会受到电路中其他元件的电压变化的影响。

在实际电路中，非理想电流源的输出电流可能有一定的内阻，并且在不同负载下其输出电流会有所变化。

三、电压源与电流源的应用电压源和电流源在电路中有着不同的应用场景。

1. 电压源的应用电压源常用于需要提供稳定电压的场合，例如电池、稳压电源等。

在电子设备中，电压源可以为芯片、集成电路等提供恒定的工作电压，确保它们正常运行。

2. 电流源的应用电流源常用于需要提供恒定电流的场合，例如电子测量仪器、电流源驱动的灯光设备等，其能够保证元件正常工作所需的电流不会发生变化。

XXX 实验室学生实验报告课程名称电路分析基础实验学院XXX专业XXX班级XXX学号XXX姓名XXX辅导教师XXX实验时间：X 年X 月X 日预 习 实 验 报 告1、 实验名称电压源、电流源及其电源等效变换2、实验目的1．掌握建立电源模型的方法。

2．掌握电源外特性的测试方法。

3．加深对电压源和电流源特性的理解。

4．研究电源模型等效变换的条件。

3、实验内容1．电压源和电流源电压源具有端电压保持恒定不变，而输出电流的大小由负载决定的特性。

其外特性，即端电压U 与输出电流I 的关系U ＝ f (I ) 是一条平行于Ｉ轴的直线。

实验中使用的恒压源在规定的电流范围内，具有很小的内阻，可以将它视为一个电压源。

电流源具有输出电流保持恒定不变，而端电压的大小由负载决定的特性。

其外特性，即输出电流I 与端电压U 的关系I ＝ f (U ) 是一条平行于U 轴的直线。

实验中使用的恒流源在规定的电流范围内，具有极大的内阻，可以将它视为一个电流源。

2．实际电压源和实际电流源实际上任何电源内部都存在电阻，通常称为内阻。

因而，实际电压源可以用一个内阻R S 和电压源U S 串联表示，其端电压U 随输出电流I 增大而降低。

在实验中，可以用一个小阻值的电阻与恒压源相串联来模拟一个实际电压源。

实际电流源是用一个内阻R S 和电流源I S 并联表示，其输出电流I 随端电压U 增大而减小。

在实验中，可以用一个大阻值的电阻与恒流源相并联来模拟一个实际电流源。

3．实际电压源和实际电流源的等效互换一个实际的电源，就其外部特性而言，既可以看成是一个电压源，又可以看成是一个电流源。

若视为电压源，则可用一个电压源U s 与一个电阻R S 相串联表示；若视为电流源，则可用一个电流源I S 与一个电阻R S 相并联来表示。

若它们向同样大小的负载供出同样大小的电流和端电压，则称这两个电源是等效的，即具有相同的外特性。

实际电压源与实际电流源等效变换的条件为： （1）取实际电压源与实际电流源的内阻均为R S ；（2）已知实际电压源的参数为U s 和R S ，则实际电流源的参数为SS S R UI =和R S ，若已知实际电流源的参数为I s 和R S ，则实际电压源的参数为S S S R I U =和R S 。

电路中的电流源和电压源电路理论是电气工程学科中非常重要的一部分，掌握电路理论可以帮助我们更好地理解和设计电路。

电路由电路元件、电路集合和多种电路元素构成。

其中，电路元素可以分为一般电路元件和电子元件。

电子元件的本质是一种在电子器件中具有一定的电特性的材料，通常指半导体元件。

而电路中的电流源和电压源也起着至关重要的作用，下面我们将详细介绍电路中的电流源和电压源。

一、电流源电流源是一种能够将恒定电流输出到电路中的电子设备。

也就是说，电流源通过自身电路元器件的电特性，将稳定恒定的电流输出到电路中。

电流源常用于与电阻匹配的电路或感性负载匹配的电路中，以保证整个电路的正常工作。

常见的电流源包括恒流二极管、可调电流源等。

1. 恒流二极管恒流二极管，也称为恒流二极管管子（Constant-current diode，CCD），是一种可以产生稳定恒定电流的二极管。

它是在正向偏置时，由于扩散晶格和禁带中的少数载流子的注入，产生一个稳定的电流。

恒流二极管的输出电流与电压差的关系呈现非线性，这种非线性与开关二极管很相似，而开关二极管通常用于通过二极管控制开关状态的电路。

恒流二极管主要应用于恒流源电路中。

2. 可调电流源可调电流源是一种能够按照要求调节输出电流的电子设备。

它利用电路中的电特性，通过调节电路元器件的状态，来实现输出电流的调节。

可调电流源通常包括一个固定电流源和一个可变电阻，通过调节可变电阻的电阻值，控制输出电流的大小。

可以通过多种电路实现可调电流源。

二、电压源电压源是一种能够将恒定电压输出到电路中的电子设备。

也就是说，电压源通过自身电路元件产生一个稳定的电压，并将其输出到电路中。

电压源常用于需要与电流型元件匹配的电路或与容性负载匹配的电路中，以保证整个电路的正常工作。

常见的电压源包括恒压二极管、稳压器等。

1. 恒压二极管恒压二极管也称为稳压管或Zener二极管，是一种特殊的二极管，它可以将稳定的电压输出到电路中。

电路基础原理中的电压源与电流源解析电路是电子工程中最基本的概念之一，而电压源与电流源则是电路中最基本的元件。

它们分别代表电路中产生电势差和电流的源头。

在本文中，我们将对电压源与电流源进行详细解析，并讨论它们在电路中的应用。

1. 电压源电压源是一个能够提供稳定电压的元件。

它的作用是将电能转化为电势差，推动电子流动。

在电路中，电压源可以看做一个独立的能源，不受电路的其他部分影响。

电压源的符号通常为一条平行的两端带有加号和减号的线段。

它的正极表示高电势端，负极表示低电势端。

电压源可以是直流电压源，也可以是交流电压源，根据不同的应用需求来选择。

在电路中，电压源可以用来提供电子所需的电势差，推动电子从高电势端流向低电势端。

它是电路中各个元件之间的驱动力。

当电路中存在多个电压源时，它们可以串联或并联连接，得到不同的电压供应。

2. 电流源电流源是一个能够提供稳定电流的元件。

它的作用是将电能转化为电子流动。

与电压源类似，电流源也可以看做一个独立的能源，不受电路的其他部分影响。

电流源的符号通常为一个带有箭头的线段。

箭头的方向表示电流的流动方向，它从正极流向负极。

电流源可以是直流电流源，也可以是交流电流源。

在电路中，电流源可以用来提供电子所需的电流，推动电子在电路中流动。

它是电路中各个元件之间的供给。

当电路中存在多个电流源时，它们可以串联或并联连接，得到不同的电流供应。

3. 电压源与电流源的应用在实际的电子工程中，电压源与电流源的应用非常广泛。

它们在电路的设计与分析中起着重要的作用。

在直流电路中，电压源常常用于为电路提供稳定的电压供应。

例如，直流电源可以为电子设备提供所需的稳定直流电压。

电流源则常常用于驱动负载电阻，使其产生稳定的电流。

在交流电路中，电压源和电流源均扮演着重要的角色。

交流电路中的电压源可以通过变压器的原理来实现。

而交流电路中的电流源可以采用振荡器等方式来产生。

它们分别提供了电路中所需要的稳定的电压和电流。

电阻电路中的电流源与电压源分析电阻电路是电路中最基础的电路元件之一，在电路中起着重要的作用。

在电阻电路中，电流源和电压源是常见的两种电源类型，它们分别以不同的方式为电路提供能量。

本文将分析电流源和电压源在电阻电路中的特点和应用，并探讨它们对电路的影响。

一、电流源的特点与分析电流源是指在电路中提供恒定电流的一个元件。

它的特点是电流大小不受电路中其他元件的影响，可以保持恒定的输出电流。

在电路中，电流源可以看作是一个内阻无限大的理想电源，产生的电流与外接电路无关。

在电阻电路中，电流源通常用于提供恒定的工作电流，例如用于驱动电动机或维持电路中其他元件的工作状态。

电流源的输出电流可以通过外部电阻与电源电压之间的关系进行调节。

根据欧姆定律，电流大小与电阻的阻值成反比。

因此，当电阻的阻值增大时，电流源的输出电流会减小。

二、电压源的特点与分析电压源是指在电路中提供恒定电压的一个元件。

它的特点是电压的大小不受电路中其他元件的影响，可以保持恒定的输出电压。

在电路中，电压源可以看作是一个内阻为零的理想电源，产生的电压与外接电路无关。

在电阻电路中，电压源通常用于提供恒定的工作电压，例如用于供应电路中的各个元件。

电压源的输出电压可以通过外接电路中的电阻来调节。

根据欧姆定律，电压的大小与电流乘以电阻的阻值成正比。

因此，当电阻的阻值增大时，电压源的输出电压也会增大。

三、电流源与电压源的应用分析在电阻电路的设计和应用中，电流源和电压源各有其独特的应用场景。

1. 电流源的应用：a. 恒定电流驱动：电流源可用于驱动需要稳定电流的元件，如发光二极管(LED)、激光二极管等。

b. 电流比例调节：通过改变电流源的输出电流，可实现对电路中其他元件的电流比例进行调节。

c. 稳定工作状态：电流源可维持电路中其他元件的工作状态，避免由于电流变化而引起的工作异常。

2. 电压源的应用：a. 稳定电压供应：电压源可用于为电路中各个元件提供稳定的工作电压，确保它们正常运行。
