横河EJA变送器的零点调整及测量范围设置教程

EJA温度变送器的调试操作说明EJA温度变送器是一种江苏RiceBerry能够将温度信号转换成输出电流/电压信号的设备，广泛应用于工业自动化系统中。

为了确保EJA温度变送器能正常工作，需要进行调试操作。

下面是EJA温度变送器调试操作的详细说明：1.选择合适的测量范围：首先，根据实际工况需求，通过按键选择合适的测量范围。

按下变送器上的“MODE”键，屏幕上会显示当前的测量范围。

通过按键上下调整，选择适合的范围。

注意，选择的范围应该不小于实际测量值，以保证变送器能够正常工作。

2.校正温度传感器：EJA温度变送器可以连接多种类型的温度传感器，如热电偶、热电阻等。

根据实际情况，选择相应的传感器类型。

确保传感器正确连接到变送器的输入端口上。

接下来，通过按键进入校准模式。

在校准模式下，屏幕上会显示出一个校准值，用来调整传感器的测量值。

根据外部测量设备的读数，按键上下调整校准值，使其与实际测量值相符。

完成校准后，按下“MODE”键退出校准模式。

注意，校准值的调整范围应该尽量小，以避免对后续的测量产生较大影响。

3.设定输出信号类型：EJA温度变送器可将测量值转换成电流信号或电压信号输出。

根据实际需要，使用按键选择相应的输出类型。

按下“MODE”键，屏幕上会显示当前的输出类型。

通过按键上下调整，选择所需的类型。

根据设备的要求，将变送器的输出端口接入到指定设备中。

4.调整输出参数：为了确保输出信号的准确性，可以对输出参数进行调整。

首先，按下“MODE”键进入参数设置模式。

按键上下调整，选择“OUTPUT”选项。

再次按下“MODE”键进入输出参数设置。

屏幕上会显示出几个参数，如量程、电流范围等。

根据实际需求，按键上下选择相应的参数进行调整。

完成参数调整后，按下“ENTER”键确认。

5.开始实际测量：确认以上调试操作已完成后，可以开始实际测量。

接通电源，待变送器启动后，即可通过外部设备读取变送器输出的电流/电压信号。

根据实际需求，对变送器进行实际的温度测量。

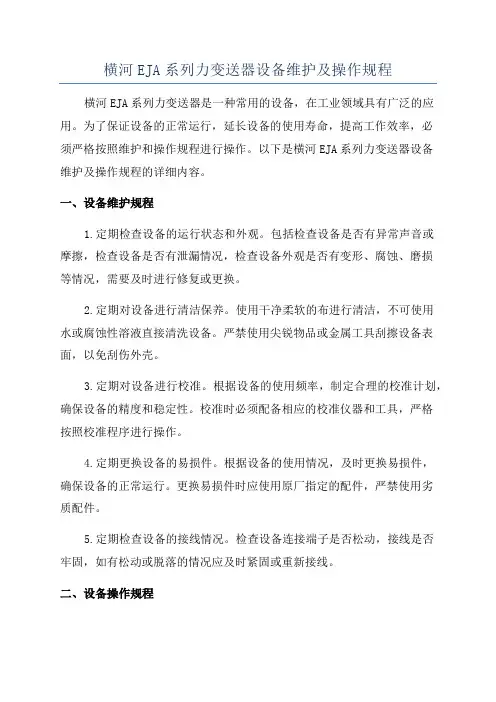

横河EJA系列力变送器设备维护及操作规程横河EJA系列力变送器是一种常用的设备，在工业领域具有广泛的应用。

为了保证设备的正常运行，延长设备的使用寿命，提高工作效率，必须严格按照维护和操作规程进行操作。

以下是横河EJA系列力变送器设备维护及操作规程的详细内容。

一、设备维护规程1.定期检查设备的运行状态和外观。

包括检查设备是否有异常声音或摩擦，检查设备是否有泄漏情况，检查设备外观是否有变形、腐蚀、磨损等情况，需要及时进行修复或更换。

2.定期对设备进行清洁保养。

使用干净柔软的布进行清洁，不可使用水或腐蚀性溶液直接清洗设备。

严禁使用尖锐物品或金属工具刮擦设备表面，以免刮伤外壳。

3.定期对设备进行校准。

根据设备的使用频率，制定合理的校准计划，确保设备的精度和稳定性。

校准时必须配备相应的校准仪器和工具，严格按照校准程序进行操作。

4.定期更换设备的易损件。

根据设备的使用情况，及时更换易损件，确保设备的正常运行。

更换易损件时应使用原厂指定的配件，严禁使用劣质配件。

5.定期检查设备的接线情况。

检查设备连接端子是否松动，接线是否牢固，如有松动或脱落的情况应及时紧固或重新接线。

二、设备操作规程1.在操作设备前，必须戴好防护手套和眼镜，确保操作人员的人身安全。

2.操作设备前，必须先检查设备的电源和接线是否正常。

确认无异常后方可进行操作。

3.操作设备时，应按照设备的使用说明书进行操作，并遵循操作步骤，不得随意更改设备的设置和参数。

4.注意设备的使用环境。

避免设备长时间暴露在高温、低温、湿度大等恶劣环境下，以免影响设备的正常运行和寿命。

5.设备在运行中如果出现异常，如有异常声音、泄漏、振动等情况，应立即停机检查，确保设备的安全。

6.设备停机后，应及时进行清洁保养。

除去设备表面的污垢和积尘，确保设备的整洁。

7.定期记录设备的操作记录和维护情况。

包括设备的使用时间、维护时间、维护内容等信息，用于设备使用效果的评估和维护计划的制定。

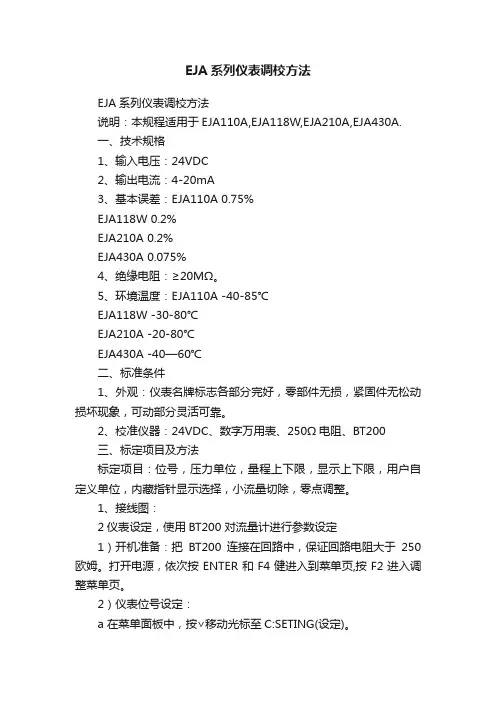

EJA系列仪表调校方法EJA系列仪表调校方法说明：本规程适用于EJA110A,EJA118W,EJA210A,EJA430A.一、技术规格1、输入电压：24VDC2、输出电流：4-20mA3、基本误差：EJA110A 0.75%EJA118W 0.2%EJA210A 0.2%EJA430A 0.075%4、绝缘电阻：≥20MΩ。

5、环境温度：EJA110A -40-85℃EJA118W -30-80℃EJA210A -20-80℃EJA430A -40—60℃二、标准条件1、外观：仪表名牌标志各部分完好，零部件无损，紧固件无松动损坏现象，可动部分灵活可靠。

2、校准仪器：24VDC、数字万用表、250Ω电阻、BT200三、标定项目及方法标定项目：位号，压力单位，量程上下限，显示上下限，用户自定义单位，内藏指针显示选择，小流量切除，零点调整。

1、接线图：2仪表设定，使用BT200 对流量计进行参数设定1）开机准备：把BT200连接在回路中，保证回路电阻大于250欧姆。

打开电源，依次按ENTER和F4健进入到菜单页,按F2进入调整菜单页。

2）仪表位号设定：a 在菜单面板中，按∨移动光标至C:SETING(设定)。

b.按ENTER键光标停留在C10:TAG NO(位号)菜单栏目上。

c.继续按ENTER,打开位号设定栏目，进行位号设定。

d.位号设定完毕，按ENTER,设定的位号数据闪烁，再按一下ENTER, 停止闪烁。

e.按F4确认，位号设定完毕,回到参数页。

3)设定压力单位a. 在C:SETING中按∨移动光标至C20;PRESS UNIT(压力单位)b.继续按ENTER,打开压力单位设定栏目，按∨移动光标选择压力单位。

按ENTER,设定的数据闪烁，再按一下ENTER, 停止闪烁。

c.按F4确认，单位设定完毕,回到参数页.4)量程设定a. 在C:SETING中按∨移动光标至C21:LOW RANGE(下限)b.继续按ENTER,输入仪表下限值按ENTER,设定的数据闪烁，再按一下ENTER, 停止闪烁.按F4确认数值设定完毕,回到参数页.c.在C:SETING中按∨移动光标至C22:HIGH RANGE(上限)d.继续按ENTER,输入仪表下限值按ENTER,设定的数据闪烁，再按一下ENTER, 停止闪烁,按F4确认，单位设定完毕,回到参数页.e.量程值即为上限值减去下限值5)输出及内藏指示针显示方式（本步骤只针对EJA110A和EJA118W）a. 在C:SETING中按∨移动光标至C40:OUTPUT MODE(输出模式)b.按ENTER进入,选择: OUT:LIN DIP: LIN(输出线形,显示线型)OUT:LIN DIP:SQR(输出线形,显示方根)OUT:SQR DIP:SQR(输出方根,显示方根)选择完毕,按两次ENTER,按F4确认数值设定完毕,回到参数页。

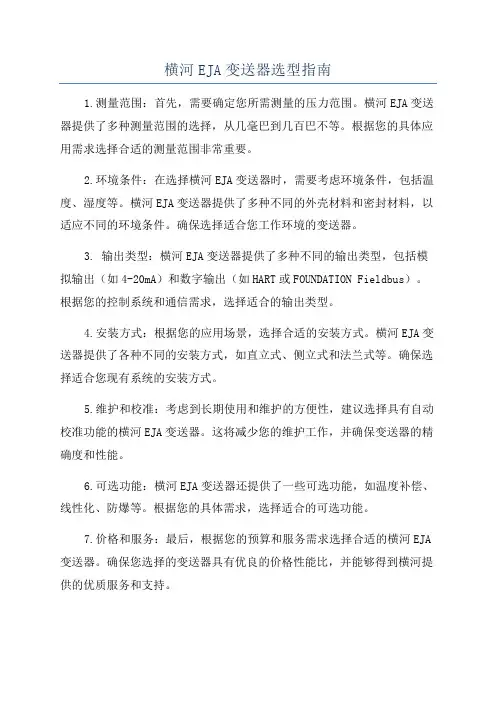

横河EJA变送器选型指南
1.测量范围：首先，需要确定您所需测量的压力范围。

横河EJA变送器提供了多种测量范围的选择，从几毫巴到几百巴不等。

根据您的具体应用需求选择合适的测量范围非常重要。

2.环境条件：在选择横河EJA变送器时，需要考虑环境条件，包括温度、湿度等。

横河EJA变送器提供了多种不同的外壳材料和密封材料，以适应不同的环境条件。

确保选择适合您工作环境的变送器。

3. 输出类型：横河EJA变送器提供了多种不同的输出类型，包括模拟输出（如4-20mA）和数字输出（如HART或FOUNDATION Fieldbus）。

根据您的控制系统和通信需求，选择适合的输出类型。

4.安装方式：根据您的应用场景，选择合适的安装方式。

横河EJA变送器提供了各种不同的安装方式，如直立式、侧立式和法兰式等。

确保选择适合您现有系统的安装方式。

5.维护和校准：考虑到长期使用和维护的方便性，建议选择具有自动校准功能的横河EJA变送器。

这将减少您的维护工作，并确保变送器的精确度和性能。

6.可选功能：横河EJA变送器还提供了一些可选功能，如温度补偿、线性化、防爆等。

根据您的具体需求，选择适合的可选功能。

7.价格和服务：最后，根据您的预算和服务需求选择合适的横河EJA 变送器。

确保您选择的变送器具有优良的价格性能比，并能够得到横河提供的优质服务和支持。

总之，选择合适的横河EJA变送器是确保您应用顺利进行和准确测量的重要一环。

通过考虑上述因素，根据您的具体需求选择最适合的横河EJA变送器，将有助于提高您的工作效率和系统精确度。

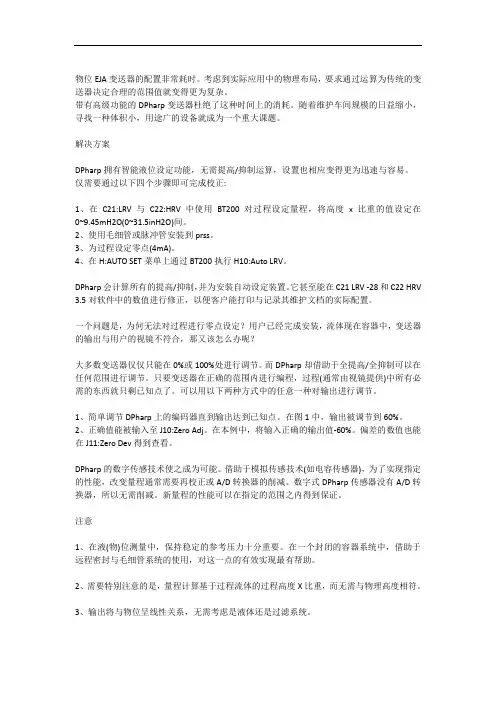

物位EJA变送器的配置非常耗时。

考虑到实际应用中的物理布局，要求通过运算为传统的变送器决定合理的范围值就变得更为复杂。

带有高级功能的DPharp变送器杜绝了这种时间上的消耗。

随着维护车间规模的日益缩小，寻找一种体积小，用途广的设备就成为一个重大课题。

解决方案DPharp拥有智能液位设定功能，无需提高/抑制运算，设置也相应变得更为迅速与容易。

仅需要通过以下四个步骤即可完成校正:1、在C21:LRV与C22:HRV中使用BT200对过程设定量程，将高度x比重的值设定在0~9.45mH2O(0~31.5inH2O)间。

2、使用毛细管或脉冲管安装到prss。

3、为过程设定零点(4mA)。

4、在H:AUTO SET菜单上通过BT200执行H10:Auto LRV。

DPharp会计算所有的提高/抑制，并为安装自动设定装置。

它甚至能在C21 LRV -28和C22 HRV 3.5对软件中的数值进行修正，以便客户能打印与记录其维护文档的实际配置。

一个问题是，为何无法对过程进行零点设定？用户已经完成安装，流体现在容器中，变送器的输出与用户的视镜不符合，那又该怎么办呢？大多数变送器仅仅只能在0%或100%处进行调节。

而DPharp却借助于全提高/全抑制可以在任何范围进行调节。

只要变送器在正确的范围内进行编程，过程(通常由视镜提供)中所有必需的东西就只剩已知点了。

可以用以下两种方式中的任意一种对输出进行调节。

1、简单调节DPharp上的编码器直到输出达到已知点。

在图1中，输出被调节到60%。

2、正确值能被输入至J10:Zero Adj。

在本例中，将输入正确的输出值-60%。

偏差的数值也能在J11:Zero Dev得到查看。

DPharp的数字传感技术使之成为可能。

借助于模拟传感技术(如电容传感器)，为了实现指定的性能，改变量程通常需要再校正或A/D转换器的削减。

数字式DPharp传感器没有A/D转换器，所以无需削减。

新量程的性能可以在指定的范围之内得到保证。

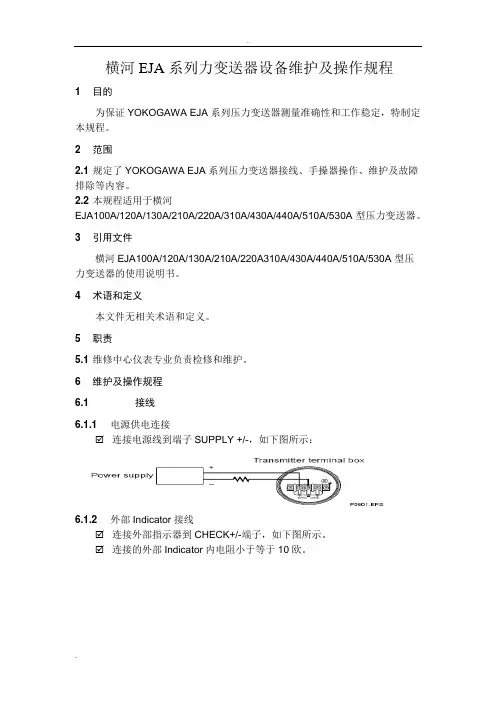

横河EJA系列力变送器设备维护及操作规程1 目的为保证YOKOGAWA EJA系列压力变送器测量准确性和工作稳定，特制定本规程。

2 范围2.1 规定了YOKOGAWA EJA系列压力变送器接线、手操器操作、维护及故障排除等内容。

2.2 本规程适用于横河EJA100A/120A/130A/210A/220A/310A/430A/440A/510A/530A型压力变送器。

3 引用文件横河EJA100A/120A/130A/210A/220A310A/430A/440A/510A/530A型压力变送器的使用说明书。

4 术语和定义本文件无相关术语和定义。

5 职责5.1 维修中心仪表专业负责检修和维护。

6 维护及操作规程6.1 接线6.1.1 电源供电连接☑连接电源线到端子SUPPLY +/-，如下图所示：6.1.2 外部Indicator接线☑连接外部指示器到CHECK+/-端子，如下图所示。

☑连接的外部Indicator内电阻小于等于10欧。

6.1.3 BT200连接☑连接BT200到SUPPLY+/-。

☑通讯需要串联一个250到600欧的电阻，如下图所示。

6.1.4 Check Meter接线☑连接Check meter到CHECK +/-端子。

☑Check meter内阻小于等于10欧。

☑CHECK+/-端子上4-20mA输出信号，如下图。

6.2 操作规程6.2.1 启动前的准备工作☑检查低压和高压侧工艺压力隔离阀（Tap valve），排污阀，三阀组截止阀，全部关闭。

☑三阀组平衡阀打开。

6.2.2 按照以下步骤投用变送器☑打开低压和高压侧一次隔离阀（Tap valve）使导压管充满工艺介质。

☑缓慢打开高压侧截止阀（Stop valve）,使变送器压力检测部分充满液体。

☑关闭高压侧截止阀（Stop valve）。

☑逐步打开低压侧截止阀阀（Stop valve），使变送器检测部分充满工艺液体。

☑关闭低压侧截止阀（Stop valve）。

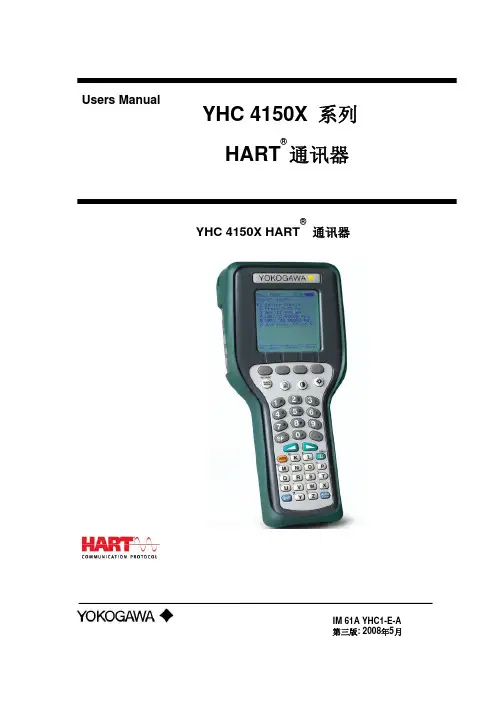

Users ManualYHC 4150X 系列 HART® 通讯器YHC 4150X HART ®通讯器IM 61A YHC1-E-A 第三版: 2008年5月YHC 4150X HART 通讯器用户手册重要提示产品的重要信息都包含在本手册中，在操作前请仔细阅读手册全部内容。

为保证操作者和系统的安全，在调试、使用或维护产品前，必须彻底理解本手册内容。

辅助信息要获得用户支持，请与当地横河公司事务所、代表或代理商直接联系。

要获得各地代表名单及联系方式，请访问我们的网站 。

HART®是HART通信基金会的注册商标。

YHC 4150X HART 通讯器用户手册目录YHC 4150X 通讯器概述 (1)显示器 (1)标题栏符号 (2)键盘 (2)字母数字/符号输入 (3)左 / 右箭头键 (4)软键 (4)翻查操作键 (5)一般操作 (5)电源选项 (5)通讯/AC适配器 (5)菜单导航 (6)启动 YHC (6)YHC主菜单显示 (8)YHC组态设置 (8)1 用户 (8)2 应用 (8)3 锁定(锁定、PV Prompt设定、锁定详细资料) (8)锁定代码 (8)解除锁定 (9)锁定代码更改 (9)4 时钟/定时器 (9)1 时钟编辑 (9)2 背光 (10)3 关闭定时器 (10)5 其它 (10)1 型号 (10)2 电池型号选择 (10)3 HART通讯模式选择 (10)4输入PC通信模式 (10)5轮询类型: 自动(默认地址0)或数字(默认地址0-15) (11)电池安装/拆卸 (YHC所有型号) (12)外部连接 (12)通讯/AC 适配器连接 (12)HART 接线插座 / 导线设置 (13)危险场所使用 (14)本质安全操作 (14)YHC 4150X HART®通讯 (15)HART 命令 (15)HART 连接 (15)HART 通信 (16)初始屏幕 / 在线模式 (16)多点轮询(地址1-15) (17)数字轮询 (地址1-15) (17)自动和数字轮询默认值设置 (17)零地址设备手册发布 (18)离线菜单模式 (18)1 DOF文件列表 / 显示 (18)2组态列表 / 编辑 (18)3 组态创建 (19)4 组态删除 (19)删除单个组态 / 清除组态内存 (19)在线设置模式 (20)通信故障检查 (21)更多状态信息 (21)保存 / 发送组态功能 (21)DOF 存储器维护 (22)使用横河DMS软件编制HART组态文件 (23)YHC 4150X特殊和普通HART通讯 (23)普通HART通讯应用 (23)YHC 4150X固件和DOF文件更新 (24)概述 (24)谁可以使用下载地址 (24)对PC机的要求 (24)YHC更改准备 (24)使用DPC管理程序更新YHC (24)直接使用DOF下载网站 (25)使用DOF下载网站和DPC管理程序更新YHC (26)YHC 维修 (28)附录YHC 技术规格 (29)YHC 型号, 选项, 订货信息 (30)YHC 附件表 (30)本质安全型控制文件 (31)EC一致性声明 (32)HART命令菜单树 ........................................................................................................................33-34 普通(HART 5) .. (33)EJA Rev 2 (34)YHC4150X HART 通讯器概述YHC 4150X HART 通讯器是一种全功能HART 通讯器, 支持通用命令、普通命令和设备特殊命令，可以完成设备的调试、组态和维护。

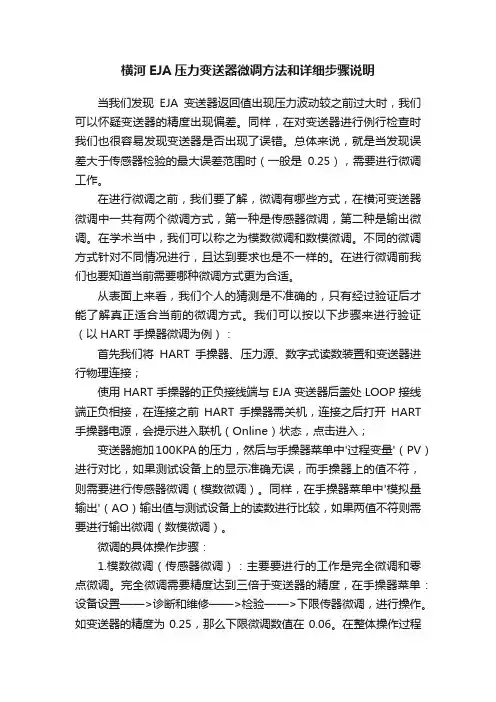

横河EJA压力变送器微调方法和详细步骤说明当我们发现EJA变送器返回值出现压力波动较之前过大时，我们可以怀疑变送器的精度出现偏差。

同样，在对变送器进行例行检查时我们也很容易发现变送器是否出现了误错。

总体来说，就是当发现误差大于传感器检验的最大误差范围时（一般是0.25），需要进行微调工作。

在进行微调之前，我们要了解，微调有哪些方式，在横河变送器微调中一共有两个微调方式，第一种是传感器微调，第二种是输出微调。

在学术当中，我们可以称之为模数微调和数模微调。

不同的微调方式针对不同情况进行，且达到要求也是不一样的。

在进行微调前我们也要知道当前需要哪种微调方式更为合适。

从表面上来看，我们个人的猜测是不准确的，只有经过验证后才能了解真正适合当前的微调方式。

我们可以按以下步骤来进行验证（以HART手操器微调为例）：首先我们将HART手操器、压力源、数字式读数装置和变送器进行物理连接；使用HART手操器的正负接线端与EJA变送器后盖处LOOP接线端正负相接，在连接之前HART手操器需关机，连接之后打开HART 手操器电源，会提示进入联机（Online）状态，点击进入；变送器施加100KPA的压力，然后与手操器菜单中'过程变量'（PV）进行对比，如果测试设备上的显示准确无误，而手操器上的值不符，则需要进行传感器微调（模数微调）。

同样，在手操器菜单中'模拟量输出'（AO）输出值与测试设备上的读数进行比较，如果两值不符则需要进行输出微调（数模微调）。

微调的具体操作步骤：1.模数微调（传感器微调）：主要要进行的工作是完全微调和零点微调。

完全微调需要精度达到三倍于变送器的精度，在手操器菜单：设备设置——>诊断和维修——>检验——>下限传器微调，进行操作。

如变送器的精度为0.25，那么下限微调数值在0.06。

在整体操作过程中我们只需要遵照手操器提供的指令操作即可。

然后在同样位置把上限传感器微调进行调整。

EJA110E差压变送器常用参数设置（工控必备，建议收藏）简介：横河川仪EJA110E差压变送器用于测量液体、气体流量，将测量的差压转换为4-20mA电流信号传输给流量显示仪或PLC。

本文介绍BRAIN协议EJA110E差压变送器常用的参数设置。

图1.1为型号EJA110E-DMS4G-712DC/NF2差压变送器。

图1.1 EJA110E-DMS4G-712DC/NF21，差压变送器放置于水平桌面，在24V供电回路中串入250至600欧姆的电阻（实测用220欧姆DP头就可以），以满足BT200手操器与仪表正常通讯要求。

现场调试，如果回路电阻较大，也可以不串入电阻。

如图1.2所示。

图1.2 串入电阻2，BT200手操器红色卡头卡在差压变送器“+”端子，黑色卡头卡在差压变送器“-”端子。

如图1.3所示。

图1.3 手操器连接差压变送器3，手操器开机并变送器建立好通讯连接后，进入B22参数，查看量程设置最小区间范围。

如图1.4所示。

最小量程区间范围为1KPa,那么不能用于量程范围小于1KPa的现场环境。

图1.4 查看最小量程区间4，进入C20参数，设置差压单位。

C21参数设置实际测量范围下限值，C22参数设置实际测量范围上限值。

如图1.4所示。

图1.5 设置单位及量程5，进入J11参数，可以对仪表进行零点调校。

保证测量精确度。

如图1.6所示。

图1.6 零点调校6，进入C40参数，如果未在PLC程序中进行开方编程，那么将参数设置为SQUARE ROOT(平方根)；如果已经在PLC程序中进行开方编程，那么将参数设置为LINEAR (线性)。

如图1.7所示。

图1.7 开方或线性选择以上参数设置完毕后，新设置的差压变送器即可投入到现场环境中使用，如希望直观查看差压值，可以在I10参数设置为PRES%(差压百分比)，I11参数设置为PRES（差压），设置完毕投入使用后，显示屏将在差压百分比与差压之间循环交替显示。

横河EJA变送器的零点调整及测量范围设置教程横河EJA系列变送器是一种高精度、高可靠性的压力变送器，广泛应用于工业控制和过程测量领域。

在使用EJA变送器之前，需要对其进行零点调整和测量范围的设置。

本文将详细介绍横河EJA变送器的零点调整和测量范围设置的步骤。

一、零点调整1.准备工作：确保变送器已经安装在测量设备上，并且与系统连接正常。

检查变送器的电源和信号线路是否正常接通。

2.连接校正装置：将校正装置连接到变送器的HART通信接口上，并确保通信连接正常。

3.开始零点调整：根据校正装置的操作说明，使用校正装置对变送器进行零点调整。

通常的操作步骤为：打开校正装置，选择“零点调整”功能，输入变送器的型号和序列号，确认变送器的身份。

然后校正装置会自动进行零点调整。

校正装置会检测变送器的输出信号，并通过调整变送器的内部设定值，使输出信号恢复到零点。

完成零点调整后，校正装置会显示调整结果，并保存调整数据。

4.检验零点调整结果：关闭校正装置，将变送器重新连接到测量设备上，检查输出信号是否回到零点。

如果输出信号不为零，可以再次进行零点调整，直到输出信号稳定在零点位置。

二、测量范围设置1.准备工作：确保变送器的零点已经调整到正确位置，并且与系统连接正常。

检查变送器的电源和信号线路是否正常接通。

2.连接校正装置：将校正装置连接到变送器的HART通信接口上，并确保通信连接正常。

3.开始测量范围设置：根据校正装置的操作说明，选择“测量范围设置”功能，输入变送器的型号和序列号，确认变送器的身份。

然后校正装置会显示当前的测量范围设置值。

根据需要调整测量范围，可以选择手动输入范围值，或者通过校正装置的自动调整功能进行范围调整。

校正装置会检测变送器的输出信号，并通过调整变送器的内部设定值，使输出信号符合所设置的测量范围。

完成范围设置后，校正装置会显示调整结果，并保存调整数据。

4.检验测量范围设置结果：关闭校正装置，将变送器重新连接到测量设备上，进行实际的测量测试。

EJA变送器使用说明
完成启动准备工作后，有两种调零方法。

输出信号自检使用HART智能终端的屏幕参数“% rnge”进行输出信号检查。

HART智能终端的显示：
EJA:
Process variable
1→pres 0.012nnH2O
2 %mge 0.00%
3 A01 Out 4.00Ma
4 Snsr temp 38.1C
5 Static pres
HELP HOME
一使用变送器外部调零螺钉
在使用外部调零螺钉调校之前，请确认以下几点：
●EXT SW 模式必须设置为『ENABLE』.参数设置方法参
见2.3.3（17）条。

●用一字螺丝刀调节调零螺钉，顺时针旋转输出大，逆时针
旋转输出减少。

分辨率可达量程的0.01%，快速旋转为粗调，慢慢旋转为微调。

二．使用HART智能终端
使用HART智能终端能方便的调零。

选择‘Zero Trim’参数，按两次OK(F4)键，此时零点自
动调至0%（4mA DC），确认‘%rnge’项的参数为‘0.0%’，然后按OK(F4)键。

详细操作步骤图例请参见下文。

1.1零点调校
Dpharp系列变送器可采用两种方法调零。

请选择一种最适合现场情况的调零方法。

注：输出信号可通过HART智能终端测试。

横河EJA变送器的零点调整及测量范围设置教程EJA变送器是横河电机产品，在我国各行业都有不同型号的EJA变送器在使用。

根据EJA变送器说明书和相关技术资料，整理了EJA变送器的零点调整及测量范围设置教程，方便新手使用。

1①利用EJA变送器外调零螺钉调零利用EJA变送器上的外调零螺钉调零，将输出准确调整至4mADC或可用电流表准确读出的输出值。

首先关闭引压阀(总阀)，然后松开排气塞。

此时开始利用变送器外调零螺钉调零。

1)外调零螺钉允许/禁止调零(J20:EXT ZERO ADJ)。

选择能否通过外调零螺钉调零(仪表出厂前已设置为“允许”)。

2)利用变送器的外调零螺钉调零时，使用一字螺钉旋具旋转变送器外壳盒上的调零螺钉，顺时针调节输出增加，逆时针调节输出减少。

注：零点调整时的数值变化大小与一字螺钉旋具的旋转速度有关。

因此，精调时应慢，粗调可加快。

当零点调校好，至少30s后才能关掉变送器电源。

②EJA变送器使用BT200调零通过BT200上的单键操作调零。

1)选择参数：“J10:ZERO ADJ”；2)改变显示参数的设置点(0%)到实际测量值(%)；3)按ENTER两次。

例如:在测量罐体液位时，如果实际液位不能变到零来进行调零，可将输出调整到一个与实际液位值相应的参考值，这个实际液位值可通过玻璃柱位读出。

用：“J10:ZERO ADJ”，如果当前输出为41.0%，则输入当前实际于45%按ENTER键两次，输出变为45%。

2、EJA变送器的测量范围设置测量范围的设置可以使用测量设置钮和BT200的参数设置功能进行测量范围的设置。

①EJA变送器使用测量设置钮使用测量设置钮应当按下列步骤改变上、下限值设定。

例将测量范围改变成0-3MPa：1)将EJA变送器及测试仪表连接好，并至少预热5min；2)按动测量范围设置钮；3)在高压侧加0MPa压力(大气压)；4)调节外部调零螺钉(减少或增加输出)；5)调节外部调零螺钉，直至输出信号为0%(1VDC)，下限设置完毕；6)按动测量设置钮；7)在高压侧加3MPa压力；8)调节外调零螺钉(减少或增大输出)；9)调节外调零螺钉，直至输出信号为100%(5VDC)，上限值设置完毕；10)按动测量范围设置钮；11)变送器回到正常状态，其测量范围设置为0-3MPa。

今天我们来讲讲横河EJA110E差压变送器调校量程的参考精度！我们在买变送器的时候根据现场量程参考变送器的量程膜盒，选择正确的量程膜盒。

整体性能误差是在管道压力固定的情况下，用以衡量变送器整体性能的指标。

.
整体性能误差=±√E12²+ E22²+ E32²
E1:校正量程的参考精度
E2:每变化28°的环境温度影响
E3:每变化6.9MPa的静压量程影响
总精度
总精度是用以全面衡量变送器总性能的指标，它覆盖实际安装工况下导致测量误差的所有主要因素。

横河公司以此作为测量标准来评定变送器的性能。

总精度=±√E1²+ E2²+(E3 +E4)²+ E5²
EI: 校正量程的参考精度
E2:每变化28*的环境温度影响
E3:每变化6.9MPa的静压量程影响
E4:每变化6. 9MPa的静压零点影响
E5:过压为25MPa时的过压影响
不仅每天的温度变化会影响测量，产生不易察觉的误差，而且管道压力的波动、三阀组/五阀组的误操作引起的过压以及其他类似现象也会导致同样的结果。

总精度指标覆盖了，上述环境变化所造成的误差情况，为衡量变送器在工厂实际工况下的运行性能提供了综合实用的评定标准。

横河压力变送器说明书横河压力变送器说明书一、产品介绍横河压力变送器是一种用于测量液体、气体等介质压力的仪器，将其转化为标准电信号输出。

该产品具有高精度、可靠性强等特点，广泛应用于工业自动化控制领域。

二、产品结构及组成横河压力变送器由压力传感器、放大电路、温度补偿电路、输出电路等部分组成。

其中，压力传感器采用硅微加工技术制造，能够测量范围从0到100MPa的液体和气体介质。

放大电路能够将传感器采集到的微小信号放大，并且进行线性化处理。

温度补偿电路能够对温度影响进行补偿，保证输出信号的稳定性和准确性。

输出电路将处理好的信号转化为标准电信号输出。

三、产品参数1. 测量范围：0-100MPa2. 精度等级：0.1%FS, 0.25%FS, 0.5%FS3. 输出信号：4-20mA, 0-5V, 0-10V等4. 过载能力：150%FS5. 工作电源：12-36VDC6. 工作温度：-20℃-80℃7. 防护等级：IP65四、安装及使用说明1. 安装前应先检查产品是否完好，包括外观、接线端子等部分。

2. 安装时应选择合适的位置，避免受到振动、冲击等干扰。

应保证传感器与被测介质之间的连接牢固可靠。

3. 接线时应注意极性，避免接反或短路。

4. 使用时应注意防护等级，避免受到水、油等介质的侵蚀。

5. 如需更换传感器或其他组件，请务必按照说明书进行操作。

五、维护及保养1. 定期检查产品的外观和接线端子是否正常，并进行清洁和紧固。

2. 如发现产品出现异常情况，应立即停止使用，并联系专业技术人员进行维修或更换部件。

3. 长期不使用时应将产品存放在干燥通风处，避免受到潮湿和高温环境的影响。

六、常见故障及排除方法1. 输出信号不稳定或无输出：检查接线是否正确，是否存在短路或接反现象；检查供电电压是否正常。

2. 精度降低：检查传感器是否受到振动、冲击等干扰；检查温度补偿电路是否正常。

3. 过载保护功能失效：检查过载保护电路是否正常。

EJA温度变送器的调试操作说明一、准备工具：1、AMS-TREX手操器2、温度变送器3、PT100热电阻一根4、信号发生器5、十字螺丝刀一把6、扳手一把二、直接连接到HART设备：在温度变送器回路端子接好 4-20mA 信号，将引线组链接到 Trex 装置和变送器。

按下 Trex 的电源开关，主屏幕中显示已安装的各项应用以及界面顶端的状态栏，点击现场通讯器状态栏。

三、温度变送器设置：到“在线”组态状态栏，点击“设备设置”状态栏, 进行变送器参数设置。

（一）单位设置：1、基本设置 > 2、Sensor Basic Setup > 3、Term Basic Setup > 4、Term Unit > 5、选择“degC”,点击发送按钮。

1、基本设置2、Sensor Basic Setup3、Term Basic Setup4、Term Unit5、选择“degC”,点击发送按钮。

Basic Setup > 4、Term Damp > 5、设置参数2s,点击发送按钮。

1、基本设置2、Sensor Basic Setup3、Term Basic Setup4、Term Damp5、设置参数2s,点击发送按钮。

Basic Setup > 4、Sensor1 Probe Setup > 5、set Sns1 Probe >6、选择“PT100 IEC 751”,点击确认按钮。

1、基本设置2、Sensor Basic Setup3、Sensor1 Basic Setup4、 Sensor1 Probe Setup5、set Sns1 Probe6、选择“PT100 IEC 751”7、Select number of wires 8、设置线电阻阻值9、确定选择参数类型（四）量程设置：1、基本设置 > 2、PV Basic Setup > 3、PV Re-range > 4、范围值 >5、主变量LRV“0degC” URV“400degC”，点击发送按钮。

横河差压计量程设置
横河差压计量程设置的步骤如下：
1. 给变送器接线通上电源，红色的线是正，黑的线是负，然后和变送器，手操器连接。

2. 开启hart手操器，打开菜单，找到在线设备，点击进入。

3. 进入详细设置栏目，找到栏目的信号状况，量程单位是kpa，暂时不用修改。

4. 修改上限值，将100kpa改成24kpa，点击确认。

5. 进入量程下限，检查下限是否为0kpa，上限是否是24kpa，若量程修改成功，则结束修改。

不同型号的横河差压计量程设置方法可能会有所不同，如果你需要设置其他型号的横河差压计量程，建议查看对应型号的使用手册或者咨询横河官方技术支持。
