电磁搅拌器的原理一、电磁搅拌器的工作原理1、平板式电磁搅拌器的工作原理与直线电动机的工作原理相似，感应器相当于电机的定子，金属熔液相当于电机的转子，炉底的厚度决定了电机的气隙，因此，它相当于一个气隙很大的直线电动机。

当在感应器线圈内通入低频电流时，就会产生一个低频行波磁场，这一磁场穿过炉底，作用于金属熔液，在金属熔液中产生感应电势和电流，这感生电流又和磁场作用产生电磁力，从而推动金属熔液定向流动，起到搅拌作用。

（图一）平板式电磁搅拌器原理示意图2、旋转式电磁搅拌器的运行原理类似于异步电机，感应器相当于电动机定子，金属熔液相当于转子，搅拌器产生的旋转磁场作用于溶融的金属液，在其中产生感应电流，该电流又与搅拌器产生的磁场相互作用而产生电磁力，推动金属熔液旋转。

（图二）旋转式电磁搅拌器原理示意图（图三）旋转式电磁搅拌器三维示意图由此可知，电磁搅拌是靠电磁力对金属液体进行非接触搅拌的，不会象用机械搅拌那样污染熔体。

通过改变电流的大小即可调整搅拌力，改变两相电流的相位即可改变搅拌方向，因此搅拌方便而充分，使熔体的温度和合金成分均匀，这在合金熔铸过程中是很重要的。

电磁搅拌装置一般设有强搅、弱搅、正搅、反搅、自动搅拌等多种搅拌方式，可以满足生产过程的不同需要，电磁搅拌装置是冶金熔铸行业不可替代的设备。

二、搅拌效果采用先进的电磁搅拌技术，经过国内外大量的实验与工业生产通过使用电磁搅拌所达到的主要效果：降低夹渣含量；减少中心缩孔；消除宏观偏析；增加等轴晶比率；改善凝固组织等；三、系统组成变频电源：通过交-直-交变频方式将单相或三相50HZ工频电源转换为频率0.5-30HZ连续可调，电压0-380V可调的相位互差90度两相或120度三相电源供给感应器产生磁场。

感应器：感应器为能量转化部件，将电能转化为磁能作用于金属熔体作功，达到搅拌效果。

加热系统：完成金属加热熔炼及恒温控制功能，通过PID有效调节加热功率以达到炉温的有效设定控制。

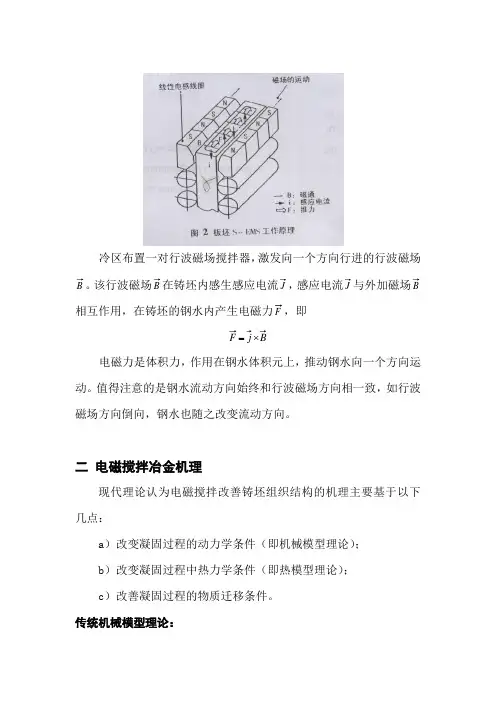

图2 板坯S-EMS工作原理冷区布置一对行波磁场搅拌器，激发向一个方向行进的行波磁场。

该行波磁场在铸坯内感生感应电流J，感应电流J与外加磁场相互作用，在铸坯的钢水内产生电磁力，即⨯=电磁力是体积力，作用在钢水体积元上，推动钢水向一个方向运动。

值得注意的是钢水流动方向始终和行波磁场方向相一致，如行波磁场方向倒向，钢水也随之改变流动方向。

二电磁搅拌冶金机理现代理论认为电磁搅拌改善铸坯组织结构的机理主要基于以下几点：a）改变凝固过程的动力学条件（即机械模型理论）；b）改变凝固过程中热力学条件（即热模型理论）；c）改善凝固过程的物质迁移条件。

传统机械模型理论：电磁搅拌作用是打断枝晶梢成为等轴晶核,使晶粒细化形成细密的等轴晶；认为安装位置过高，搅拌作用过早终止而再次产生柱状晶；安装位置过低，搅拌作用无法切断已形成搭桥的柱状晶。

热模型理论：热模型理论能更好的代替传统机械模型理论解释电磁搅拌所起作用：电磁搅拌的作用加速了钢液的流动，从而改善了热传导条件，降低固液界面后大容量钢水的温度梯度，使得钢液过热度更容易消除，过热度消除并且钢水温度下降到液相线和固相线之间，更利于等轴晶的生长，可获得较大的等轴晶区；打断枝晶梢成为等轴晶核；增加横过粥状区的温度梯度，增加粥状区中的局部传热或减少局部凝固时间。

物质迁移凝固过程各种元素迁移。

三电磁搅拌参数设计连铸电磁搅拌的实质在于借助电磁力的作用来强化铸坯中末凝固钢液的运动，从而改变钢水凝固过程中的流动,传热和迁移过程，达到改善铸坯质量的目的。

影响连铸电磁搅拌的冶金效果的主要因素在于：a. 电磁搅拌的形式及安装位置。

b. 不同钢种的末凝固钢液需要多大的电磁推力。

c. 电磁搅拌器能否提供足够大的电磁推力。

d. 电磁搅拌的作用区域是否足够大。

第3、4个因素取决于电磁搅拌器的参数及结构设计水平，而第1、2个因素则取决于电磁搅拌器的运行工艺。

因此,一套电磁搅拌装置要达到最佳的冶金效果,除了要求其本身性能优良外，还要求使用操作者有一定的实践经验，需要使用操作过程中不断的积累和丰富。

电磁搅拌科技名词定义中文名称：电磁搅拌英文名称：electromagnetic stirring，EMS其他名称：EMS技术定义：利用电磁效应实现熔体的搅拌，熔炼时使温度和成分均匀、连铸时控制凝固过程的工艺。

应用学科：材料科学技术（一级学科）；材料科学技术基础（二级学科）；材料合成、制备与加工（三级学科）；特种冶金（四级学科）以上内容由全国科学技术名词审定委员会审定公布目录定义原理模式效果编辑本段定义任何通有电流的导体，都可以在其周围产生磁场的现象，称为电流的磁效应。

闭合电路的一部分导体在磁场里做切割磁力线的运动时，导体中就会产生电流这种现象叫电磁感应。

旋转磁场就是一种极性和大小不变，且以一定转速旋转的磁场。

三相交流电能够产生旋转磁场。

当旋转磁场半径很大时，就成了直线运动的行（xing）波磁场。

直线搅拌：由行波磁场产生的，使钢水以一定速度向磁场运动方向运动，故称直线搅拌。

钢水的流动方向始终和磁场的运动方向相一致。

编辑本段原理电磁搅拌器（Electromagneticstirring:EMS）的实质是借助在铸坯液相穴中感生的电磁力，强化钢水的运动。

具体地说，搅拌器激发的交变磁场渗透到铸坯的钢水内，就在其中感应起电流，该感应电流与当地磁场相互作用产生电磁力，电磁力是体积力，作用在钢水体积元上，从而能推动钢水运动。

编辑本段模式根据电磁搅拌器在铸机冶金长度上的不同安装位置大致有以下几种模式结晶器电磁搅拌：MoldElectromagneticstirring:MEMS搅拌器安装在结晶器铜管外面二冷区电磁搅拌：StrandElectromagneticStirring:SEMS搅拌器安装在铸坯外面凝固末端电磁搅拌：FinalElectromagneticstirring:FEMS用于方坯连铸搅拌器安装在铸坯外面编辑本段效果搅拌位置冶金效果适用钢种MEMS 增加等轴晶率低合金钢减少表面和皮下的气孔和针孔弹簧钢减少表面和皮下的夹杂物冷轧钢坯壳均匀化中高碳钢等稍稍改善中心偏析SEMS扩大等轴晶率不锈钢减少内裂改善中心偏析工具钢减少中心疏松FEMS细化等轴晶弹簧钢有效地改善中心偏析轴承钢有效地改善中心缩孔和疏松特殊高碳钢。

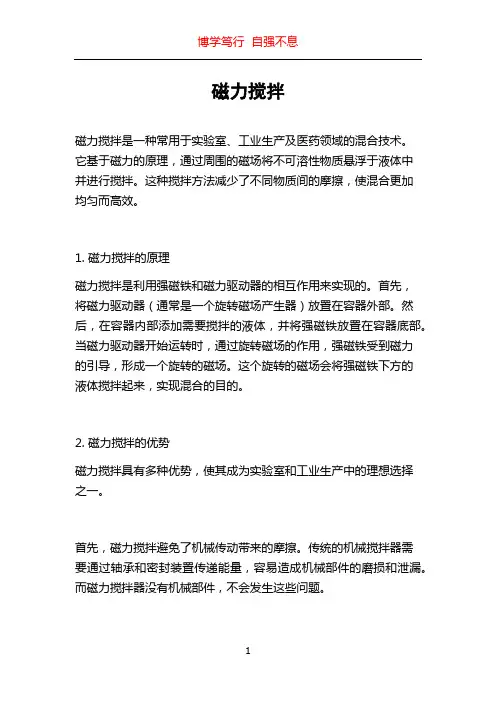

磁力搅拌磁力搅拌是一种常用于实验室、工业生产及医药领域的混合技术。

它基于磁力的原理，通过周围的磁场将不可溶性物质悬浮于液体中并进行搅拌。

这种搅拌方法减少了不同物质间的摩擦，使混合更加均匀而高效。

1. 磁力搅拌的原理磁力搅拌是利用强磁铁和磁力驱动器的相互作用来实现的。

首先，将磁力驱动器（通常是一个旋转磁场产生器）放置在容器外部。

然后，在容器内部添加需要搅拌的液体，并将强磁铁放置在容器底部。

当磁力驱动器开始运转时，通过旋转磁场的作用，强磁铁受到磁力的引导，形成一个旋转的磁场。

这个旋转的磁场会将强磁铁下方的液体搅拌起来，实现混合的目的。

2. 磁力搅拌的优势磁力搅拌具有多种优势，使其成为实验室和工业生产中的理想选择之一。

首先，磁力搅拌避免了机械传动带来的摩擦。

传统的机械搅拌器需要通过轴承和密封装置传递能量，容易造成机械部件的磨损和泄漏。

而磁力搅拌器没有机械部件，不会发生这些问题。

其次，磁力搅拌不会产生火花和电磁辐射。

在某些需要反应温度较高或对环境灵敏的实验中，传统的机械搅拌器可能产生火花，造成危险。

而磁力搅拌仅仅利用磁力并不涉及电流，因此避免了这些风险。

最重要的是，磁力搅拌可以实现更高效、更均匀的混合。

由于磁力搅拌不受限于机械传动，可以提供连续且不间断的搅拌过程。

这使得化学反应、溶解、聚合等过程更加充分，并且确保了物质的均匀分布。

3. 磁力搅拌的应用领域磁力搅拌广泛应用于实验室、工业生产及医药领域。

在实验室中，磁力搅拌器常用于化学合成、生物技术、蛋白质结晶、药物发现等领域。

在工业生产中，磁力搅拌器可以应用于化工、食品、生物制药等行业的混合、反应和制备过程中。

在医药领域，磁力搅拌技术被广泛运用于药物制剂中，以确保药物的均匀混合和稳定性。

4. 磁力搅拌的注意事项尽管磁力搅拌具有许多优势，但使用时仍需注意以下事项。

首先，选择合适的磁力驱动器和强磁铁。

不同液体和容器的混合需要不同的搅拌速度和力度，因此应根据具体要求选择适当的设备。

板坯电磁搅拌的现状摘要:介绍了电磁搅拌技术的原理、电磁搅拌器的分类、电磁搅拌装置的应用条件关键词:电磁搅拌技术; 板坯; 连铸; 应用Electromagnetic Stirring of SlabsAbstract: It is introduced the principle of electromagnetic stirring technique as well as types and application condition of stirrer．Key words: electromagnetic stirring; continuous casting of slab; multi-mode EMS1前言在连续铸钢发展初期, 钢铁制造者们已认识到钢液的凝固及铸坯质量受液相穴钢液的运动和诸如对流、传热、收缩等基本物理现象的影响。

毫无疑问, 电磁搅拌的研究是以优化上述运动和现象以提高钢的质量和消除不利因素等为目标的[1]。

电磁搅拌装置(Electro – Magnetic Stirring)英语缩写为EMS。

目前采用电磁搅拌装置已经成为板坯连铸设备为提高铸坯产品质量的重要途径,其作用就是在铸线扇形段上安装多段电磁搅拌用的电磁线圈, 在各段辊内的电磁线圈上施加低压、低频、大电流的交流电源, 电磁力线贯穿铸坯的凝固相(即坯壳部分),在将要冷却凝固的钢水内部产生强磁场,通过钢水内流动的感应电流相互作用, 使液向部分能定向移动及旋转运动,从而对铸坯内的液相钢水进行搅拌,使铸坯内部结晶组织均匀, 提高了板坯的质量[2]。

2 电磁搅拌技术原理及作用2.1 电磁搅拌技术原理与已普及的长材产品生产中采用的转式电磁搅拌有所不同, 针对大断面的矩形, 板坯连铸生产采用独特的线形电磁搅拌。

其原理十分简单, 如同由两相或三相电流驱动的, 能产生交变磁场的线性感应马达。

电流发生相变时磁场从一极到达另一极, 并同时产生电磁推力, 将液态钢水向磁场运动的方向推动。
