铁路继电器的工作原理

信号继电器铁路信号技术中广泛采用继电器，称为信号继电器（在铁路信号系统中，可简称继电器），是铁路信号技术中的重要部件。

它无论作为继电式信号系统的核心部件，还是作为电子式或计算机式信号系统的接口部件，都发挥着重要的作用。

继电器动作的可靠性直接影响到信号系统的可靠性和安全性。

一、信号继电器概述信号继电器是用于铁路信号中的各类继电器的统称，是各类信号控制系统不可缺少的重要器件。

（一）、铁路信号对继电器的要求信号继电器作为铁路信号系统中的主要（或重要）器件，它在运用中的安全、可靠就是保证各种信号设备正常使用的必要条件。

为此，铁路信号对继电器提出了极其严格的要求，具体如下：(l）动作必须可靠、准确；(2）使用寿命长；(3）有足够的闭合和断开电路的能力；(4）有稳定的电气特性和时间特性；(5）在周围介质温度和湿度变化很大的情况下，均能保持很高的电气绝缘强度。

具体要求见《信号维修规则技术标准》11继电器11 . 1通则。

按照工作的可靠程度，信号继电器可分为三级：一级继电器：绝对不允许发生前接点与动接点之间的熔接；衔铁落下与前接点的断开由衔铁及可动部分的重量来保证；当任意一组前接点闭合时，所有后接点必须全部断开，反之亦然；衔铁处于落下位置时，应该稳定的工作，后接点压力主要由重力作用产生；有较高的返还系数：轨道继电器不小于50%，一般继电器不小于30％。

二级继电器：衔铁依靠本身重量或接点弹片反作用力返还；返还系数不小于20%；当任意一组前接点闭合时，所有后接点必须全部断开，反之亦然。

三级继电器（电码型和电话型）：衔铁返还与后接点的压力均由动接点弹片的反作用力产生；前后接点均有熔接的可能。

在信号设备的执行电路中，如果继电器由于工作不正常而不能断开前接点时，将严重威胁行车的安全，故设计时均采用一级继电器，又由于一级继电器的高度可靠性。

因此，在电路中就不再考虑用电路的方法来检查继电器衔铁的落下状态。

因此，在检修一级继电器时，要求特别注意其可靠性，并严格保证其技术条件。

继电器的工作原理继电器是一种电气控制装置，它通过电磁原理来控制较大电流的开关。

继电器通常由线圈、铁芯、触点和外壳组成。

下面将详细介绍继电器的工作原理。

1. 线圈部分：继电器的线圈通常由导线绕制而成，当通过线圈的电流发生变化时，会在线圈周围产生磁场。

这个磁场会对继电器的铁芯产生吸引力或排斥力，从而引起铁芯的运动。

2. 铁芯部分：继电器的铁芯通常由软磁材料制成，它的作用是增强磁场的传导和集中。

当线圈通电时，铁芯会受到磁场的吸引而向线圈移动，反之当线圈断电时，铁芯会被弹簧或其他机械装置弹回原位。

3. 触点部分：继电器的触点通常由导电材料制成，它们分为常闭触点和常开触点。

当线圈通电时，触点会发生状态改变，常闭触点断开，常开触点闭合，反之当线圈断电时，触点会恢复原来的状态。

4. 工作原理：当继电器的线圈通电时，产生的磁场使得铁芯被吸引，铁芯的运动会导致触点状态的改变。

通过控制线圈的通电和断电，可以实现对触点的控制。

继电器常用于控制电路中的开关，当线圈通电时，触点闭合，电流可以通过；当线圈断电时，触点断开，电流无法通过。

继电器的工作原理可以应用于各种电气控制系统中，例如家用电器、工业自动化设备等。

它具有以下优点：1. 电流和电压隔离：继电器的线圈和触点是隔离的，线圈通电时，触点处的电流和电压可以与控制电路隔离，从而保护控制电路的安全性。

2. 支持大电流控制：由于继电器的触点可以承受较大的电流，因此可以用于控制较高功率的电器设备。

3. 可靠性高：继电器的触点采用导电材料制成，具有较好的导电性能和耐久性，能够承受较长时间的开关操作。

4. 易于控制：继电器的线圈可以通过控制电压的变化来实现触点的开关，控制电压的变化可以通过开关、计算机或其他控制设备来实现。

需要注意的是，继电器的工作原理受到电磁干扰的影响，因此在实际应用中需要采取一些措施来减少干扰。

例如，可以采用屏蔽线圈、增加滤波电容等方式来提高继电器的抗干扰能力。

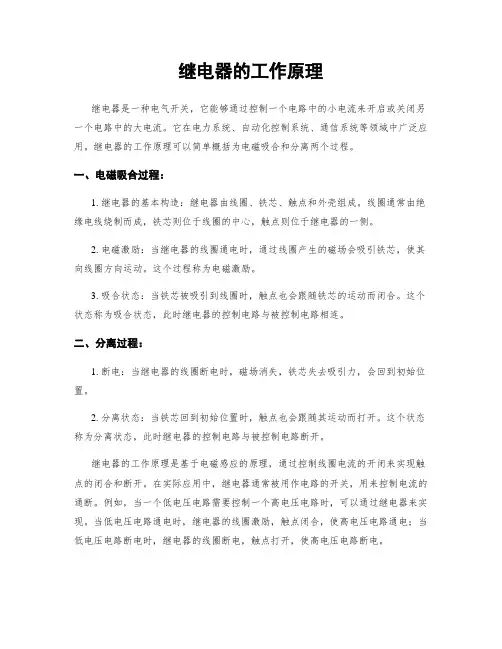

继电器的工作原理继电器是一种电气开关，它能够通过控制一个电路中的小电流来开启或关闭另一个电路中的大电流。

它在电力系统、自动化控制系统、通信系统等领域中广泛应用。

继电器的工作原理可以简单概括为电磁吸合和分离两个过程。

一、电磁吸合过程：1. 继电器的基本构造：继电器由线圈、铁芯、触点和外壳组成。

线圈通常由绝缘电线绕制而成，铁芯则位于线圈的中心，触点则位于继电器的一侧。

2. 电磁激励：当继电器的线圈通电时，通过线圈产生的磁场会吸引铁芯，使其向线圈方向运动。

这个过程称为电磁激励。

3. 吸合状态：当铁芯被吸引到线圈时，触点也会跟随铁芯的运动而闭合。

这个状态称为吸合状态，此时继电器的控制电路与被控制电路相连。

二、分离过程：1. 断电：当继电器的线圈断电时，磁场消失，铁芯失去吸引力，会回到初始位置。

2. 分离状态：当铁芯回到初始位置时，触点也会跟随其运动而打开。

这个状态称为分离状态，此时继电器的控制电路与被控制电路断开。

继电器的工作原理是基于电磁感应的原理，通过控制线圈电流的开闭来实现触点的闭合和断开。

在实际应用中，继电器通常被用作电路的开关，用来控制电流的通断。

例如，当一个低电压电路需要控制一个高电压电路时，可以通过继电器来实现。

当低电压电路通电时，继电器的线圈激励，触点闭合，使高电压电路通电；当低电压电路断电时，继电器的线圈断电，触点打开，使高电压电路断电。

继电器的工作原理使得它具有很多优点，如可靠性高、寿命长、容量大等。

它可以承受高电流和高电压，同时也可以承受瞬态电流和电压的冲击。

此外，继电器还可以实现多种控制方式，如电磁控制、热控制、光控制等。

因此，继电器在各种电气控制系统中都有广泛的应用。

总结：继电器的工作原理基于电磁感应，通过控制线圈电流的开闭来实现触点的闭合和断开。

电磁吸合过程是继电器吸合的关键，而分离过程则是继电器分离的关键。

继电器具有可靠性高、寿命长、容量大等优点，广泛应用于电力系统、自动化控制系统、通信系统等领域。

铁路信号继电器图解讲解1. 什么是铁路信号继电器？铁路信号继电器是一种用于控制铁路信号系统的设备，它可以通过接收输入信号并在输出端产生相应的控制信号来实现列车的安全运行。

信号继电器通常由电磁线圈、触点和辅助部件组成，其中电磁线圈通过接通或断开电流来控制触点的开合。

2. 铁路信号继电器的工作原理铁路信号继电器的工作原理可以分为两个方面：输入端和输出端。

输入端输入端主要由感应线圈和检测装置组成。

感应线圈负责接收来自轨道上的列车传来的输入信号，当列车经过时，感应线圈会感应到列车的存在，并将这个信息传递给检测装置。

检测装置根据感应线圈接收到的信息判断列车是否存在，并将结果传递给输出端。

输出端输出端主要由触点和辅助部件组成。

当从输入端接收到列车存在的信息后，输出端会根据这个信息产生相应的控制信号，并通过触点将这个控制信号传递给信号系统的其他部件，如信号灯、道岔等。

辅助部件则负责辅助触点的工作，如提供电源、保护触点等。

3. 铁路信号继电器的类型根据不同的功能和应用场景，铁路信号继电器可以分为多种类型。

以下是几种常见的铁路信号继电器类型：3.1. 列车接近继电器列车接近继电器主要用于监测列车是否靠近某个特定位置，当列车靠近时，它会产生一个控制信号来通知其他部件进行相应的操作，比如关闭道口闸门、改变信号灯状态等。

3.2. 道岔控制继电器道岔控制继电器用于控制铁路道岔的转向，在列车需要换轨时，它会产生一个控制信号来改变道岔的位置，使得列车能够顺利通过。

3.3. 闭塞区段继电器闭塞区段继电器用于划分铁路线路上的区段，并监测每个区段是否被占用。

当一个区段被占用时，它会产生一个控制信号来告知其他列车不要进入该区段，以确保列车的安全运行。

3.4. 信号灯控制继电器信号灯控制继电器用于控制铁路线路上的信号灯，根据列车的位置和状态，它会产生相应的控制信号来改变信号灯的显示，以指示列车是否可以行驶。

4. 铁路信号继电器的图解示意图下面是一个简化的铁路信号继电器图解示意图：从图中可以看出，铁路信号继电器主要由输入端、输出端和辅助部件组成。

铁路信号继电器的简介及种类
铁路信号继电器（railway signaling relay）用于闭合和断开信号控制电路的专用多路开关。

它是铁路信号设备中的主要器件之一。

它在运用中的可靠性与安全性是确保各种自动控制、远程控制信号设备正常工作的必须要求。

因此铁路对信号继电器提出了严格的要求；接点系统必须动作一致、可靠、准确；使用寿命长；有足够的闭合和断开电路的功能；在外界温度和湿度变化很大的情况下，保持高的电气绝缘强度；有稳定的时间特性和电气参数特性。

按动作原理分类
电磁继电器通过继电器线圈中的电流在电磁铁中产生的吸力驱使衔铁及可动部分动作，改变接点系统的工作状态。

如直流无极继电器、直流有极继电器、交流继电器、二元差动继电器等。

感应继电器利用交变磁场与另一交变磁场在继电器可动部分的翼板中产生涡流的相互作用而动作。

如交流二元二位继电器等。

热力继电器电流对双金属片加热，双金属片就有单向弯曲的无力特性，该继电器就利用这个特性而动作。

按工作电流分类
直流继电器工作在直流电路中，大部分信号继电器属此类。

交流继电器工作在交流电路中，如交流灯丝转换继电器、FD型电动发码器、JRJC型二元二位继电器、整流式继电器等。

交直流继电器在交直流电路中均能使用，如通用继电器、各种热力继电器等。

按动作速度分类
速动继电器衔铁动作时间小于0.1s。

大部分信号继电器属此范围。

正常动作继电器衔铁动作时间0.1~0.3s。

大部分信号继电器属此范围。

缓动继电器衔铁动作时间超过0.3s。

如无极缓放继电器、热力继电器、
安全型半导体时间继电器等。

继电器工作的基本原理是什么
继电器是一种电器控制设备，常用于控制大电流或高电压的电路。

它的基本原理是利用电磁感应的原理来控制一个或多个开关，实现电路的通断控制。

继电器主要由线圈、铁芯、触点和外壳等部分组成。

线圈和铁芯
继电器的线圈通常由绝缘导线绕成，当通过线圈通以电流时，产生的磁场会使得铁芯成为磁体。

铁芯的磁性能使得它能够更好地导磁，增强磁场效果。

触点
继电器的触点一般分为常开触点和常闭触点。

常开触点在继电器通电时闭合，常闭触点在继电器通电时断开。

当继电器的线圈受到电流时，触点会由于受到磁场的影响而改变开闭状态。

工作原理
继电器的工作原理主要是线圈受到电流产生磁场，磁场作用于铁芯，使得铁芯在吸引或排斥的作用下，触点发生相应的开合动作。

这样就可以控制继电器的触点状态，从而实现对电路的通断控制。

继电器在电路中的应用十分广泛，常见于自动控制系统、保护系统、机电设备等领域。

总结
继电器的工作原理是基于电磁感应的原理，通过线圈产生磁场，驱动铁芯和触点的运动，实现对电路的控制。

了解继电器的基本原理有助于我们更好地应用和理解其在各类电路系统中的作用和功能。

继电器的工作原理继电器是一种电控开关装置，用于控制较大电流或者高电压的电路。

它由电磁铁和触点组成，通过控制电磁铁的通断来实现电路的开关。

继电器的工作原理可以分为两个方面：电磁原理和机械原理。

1. 电磁原理：继电器的核心部件是电磁铁，由线圈和铁芯组成。

当通过线圈通电时，产生的磁场会吸引铁芯，使其磁性增强，同时触点也会受到吸引力，闭合电路。

当线圈断电时，磁场消失，铁芯失去吸引力，触点弹开，断开电路。

2. 机械原理：继电器的触点有常开触点和常闭触点。

当继电器处于未通电状态时，常开触点处于闭合状态，常闭触点处于断开状态。

当继电器通电时，电磁铁产生磁场吸引铁芯，触点瞬间切换状态，常开触点断开，常闭触点闭合。

继电器的工作原理可以通过以下步骤来描述：步骤一：初始状态继电器处于未通电状态，电磁铁未产生磁场，触点处于初始状态，常开触点闭合，常闭触点断开。

步骤二：通电过程当通过继电器的线圈通电时，线圈中产生磁场，磁场使得铁芯被吸引，触点瞬间切换状态。

常开触点断开，常闭触点闭合。

步骤三：断电过程当继电器的线圈断电时，磁场消失，铁芯失去吸引力，触点再次切换状态。

常开触点闭合，常闭触点断开。

继电器的工作原理可以应用于各种电气控制系统中。

例如，当我们需要通过低电压或者小电流控制高电压或者大电流的电路时，可以使用继电器来实现。

继电器还可以用于机电控制、自动化系统、电子设备等领域。

继电器的工作原理使得它具有以下特点和优势：1. 隔离性能：继电器可以实现输入和输出电路的隔离，保护控制电路不受高电压或者大电流的影响。

2. 放大作用：继电器可以通过小电流控制大电流，实现信号的放大作用。

3. 可靠性：继电器的触点采用金属材料制成，具有较高的耐磨损性和电气性能，使得继电器具有较长的使用寿命和较高的可靠性。

4. 可逆性：继电器的工作过程是可逆的，可以多次开关，无需额外的操作。

综上所述，继电器的工作原理是通过电磁原理和机械原理实现的。

它是一种常用的电控开关装置，具有隔离性能、放大作用、可靠性和可逆性等优势。

铁路信号继电器工作原理及特性分析摘要: 继电器作为轨道交通信号控制技术中的重要部件，其动作的可靠性直接影响信号系统的安全性、可靠性。

本文论述了无极、有极、偏极三种继电器的结构和工作原理，并对它们的性能进行分析比较，对于控制整个电路的通断、控制室外信号设备的动作、保证行车安全具有十分重要的意义。

关键词: 继电器; 原理; 特性; 安全1 引言继电器作为轨道交通信号领域中信号基础设备之一，相当于一种电磁开关，当输入量达到规定的要求时，继电器能使被控制的输出电路导通或断开。

继电器能以较小的电信号控制室外信号机的开放、转辙机的转换，是实现自动控制和远程控制的重要设备。

2 继电器的组成、分类它是由电磁系统和接点系统两大系统组成。

其中，电磁系统是感受系统，用来感知和接受输入量的变化，由线圈、铁芯、轭铁和可动的衔铁等组成。

接点系统是继电器的执行机构，可实现对其他设备的控制，由动接点和静接点组成。

继电器的分类方式有很多。

其中，按动作电流，可分为直流继电器和交流继电器。

直流继电器是由直流电源供电，给继电器通以直流电，继电器能够励磁吸起。

直流电由于有极性，又可分为无极、有极和偏极继电器。

本文主要从几种直流继电器的结构出发，对继电器的原理及特性进行分析。

3 无极继电器的结构、工作原理、特性3． 1 无极继电器的结构在我国轨道交通信号中，应用较多的是 AX 系列继电器，它是直流 24 伏的重力式直流电磁继电器，其基本结构属于直流无极继电器，其他各型号都是由其派生而成。

安全型直流无极继电器由直流电磁系统和接点系统两部分组成。

直流电磁系统由线圈、铁芯、轭铁等组成。

接点系统包括拉杆和接点组，接点组又分为静止的前接点、后接点和固定在拉杆上的动接点。

3． 2 无极继电器的工作原理图 1 是继电器的原理图。

当线圈中通入规定的电流后，根据电磁原理，线圈中能产生磁性，当衔铁受到的吸引力足以克服衔铁阻力时，衔铁被吸向铁芯，此时衔铁通过拉杆带动动接点动作，使前接点闭合，后接点断开，此时继电器处于励磁吸起状态。

铁路信号继电器工作原理及特性分析发布时间：2021-09-10T07:35:25.413Z 来源：《基层建设》2021年第17期作者：伍旭鑫[导读] 摘要：作为轨道交通信号领域的信号基础设备之一，继电器相当于一个电磁开关，当输入量满足规定要求时，可以驱动或断开控制输出电路。

身份证号码：45080319870609XXXX摘要：作为轨道交通信号领域的信号基础设备之一，继电器相当于一个电磁开关，当输入量满足规定要求时，可以驱动或断开控制输出电路。

继电器通过小电信号控制开环和外部信号偏转机转换的能力是实现自动控制和远程控制的重要设备。

关键词：继电器；原理；特性；安全引言我国电力需求总量每年都在增加，这直接关系到我国经济发展水平的提高，因此变电站的稳定运行对生产和生活产生了重大影响。

信号继电器是变电站常见的电气继电器保护元件之一，因此需要保证其稳定运行。

本文主要研究分析了传统形式信号继电器使用的电路和信号继电器的常见缺陷，以促进我国电力工业的发展。

1铁路信号系统发展铁路信号系统是确保驾驶和交通安全、提高列车通过车站、区间和车厢群的通行能力以及改善司机和机械师工作条件的技术设备的通称。

铁路信号是确保道路安全、提高运输效率和改善运营管理的重要设备。

随着通信技术和信息技术的迅速发展，铁路信号设施的硬件和软件配置有了很大改进。

在整个铁路系统中，铁路信号从传统的火车视点转移到了重要的业务安全中心，在道路安全中发挥着越来越重要的作用中国铁路信号系统的发展可分为人工地面信号、地面自动信号、机车信号、自动停车和超速保护五个阶段。

自2008年以来，随着高速铁路、客运和货运线路的大规模建设，信号技术迅速发展，CTCS-2和CTCS-3柱控制系统得到广泛应用，车载设备实时收集地面数据，计算动态速度曲线、监测和控制2017年，crh 6列车在珠江三角洲城际铁路正式投入运行；2019年，中国首列智能高速列车北京-张高速列车拉开了序幕，标志着无人驾驶自动驾驶时代的到来，宣布铁路信号技术发展的下一步必然是智能铁路信号系统。
