铁路信号继电器简介

铁路信号继电器简介
（一）、铁路信号对继电器的要求
信号继电器作为铁路信号系统中的主要（或重要）器件，它在运用中的安全、可靠就是保证各种信号设备正常使用的必要条件。为此，铁路信号对继电器提出了极其严格的要求，具体如下；
(3）有足够的闭合和断开电路的能力；
(4）有稳定的电气特性和时间特性；
（二）、继电器的基本原理
继电器是一种电磁开关。继电器类型很多，性能各不相同，结构形式各种各样，但都由电磁系统和接点系统两大主要部分组成。其中电磁系统由线圈、固定的铁芯和扼铁以及可动的衔铁构成，接点系统由动接点和静接点构成。当线圈中通入一定数值的电流后，由于电磁作用或感应方法产生电磁吸引力，吸引衔铁，由衔铁带动接点系统，改变其状态，从而反映输入电流的状况。
2．按动作电流分类，可分为直流继电器和交流继电器
直流继电器是由直流电源供电的，它按所通电流的极性，又可分为无极、偏极和有极继电
器。直流继电器都是电磁继电器。交流继电器是由交流电源供电的。它按动作原理，有电磁继电器，也有感应继电器。整流式继电器虽然用于交流电路中，但它用整流元件将交流电整流为直流电，所以其实质上是直流继电器。
（五）、信号继电器分类
继电器类型繁多，信号继电器种类也不少，可按不同方式分类如下。
1．按动作原理分类，可分为电磁继电器和感应继电器
电磁继电器是通过继电器线圈中的电流在磁路的气隙（铁芯与衔铁之间）中产生电磁力，
吸引衔铁，带动接点动作的。此类继电器数量最多。感应继电器是利用电流通过线圈产生的交变磁场与另一交变磁场在翼板中所感应的电流相互作用产生电磁力，使翼板转动而动作的。
插座插孔旁所注接点编号系无极继电器的接点编号，其他各型继电器的接点系统的位置及使用编号与之不同，而实际使用的插座仅此一种，所以必须按图1一5所示符号对照使用。安全型继电器有多种类型，为防止不同类型的继电器错误插接，在插座下部鉴别孔内铆以鉴别销。鉴别销号码详见表中所列。

铁路信号继电器简介

铁路信号继电器简介
（二）、继电器的继电特性
继电器的特性是当输人量达到一定值时，输出量发生突变，如图1一2所示。继电器
线圈回路为输入回路，继电器接点所在回路为输出电路。当线圈中电流Ixl从0增加到某一 定值Ix2时，继电器衔铁被吸引，接点闭合，接点回路中的电流Iy，从0突然增大到Iy2。此后，若Ix继续增大，由于接点回路中阻值不变，Iy保持不变。当线圈中电流Ix减到Ixl时，继电器衔铁释放，输出电流Iy从Iy2减小到0，此后，Ix再减小，Iy保待为0不变。
最简单的电磁继电器如图1一1所示。它就是一个带接点的电磁铁，其动作原理也与电磁铁
相似。当给线圈中通以一定数值的电流后，在衔铁和铁芯之间就产生一定数量的磁通，该磁通经铁芯、衔铁、扼铁和气隙形成一个闭合磁路，铁芯对衔铁就产生了吸引力。吸引力的大小取决于所通电流的大小。当电流增大到一定值时，吸引力增大到能克服衔铁向铁芯运动的阻力时（主要是衔铁自重），衔铁就被吸向铁芯。由衔铁带动的动接点（随衔铁一起动作的接点）也随之动作，与动合接点（前接点，以下称前接点）接通。此状态称为继电器励磁吸起（以下简称吸起）。

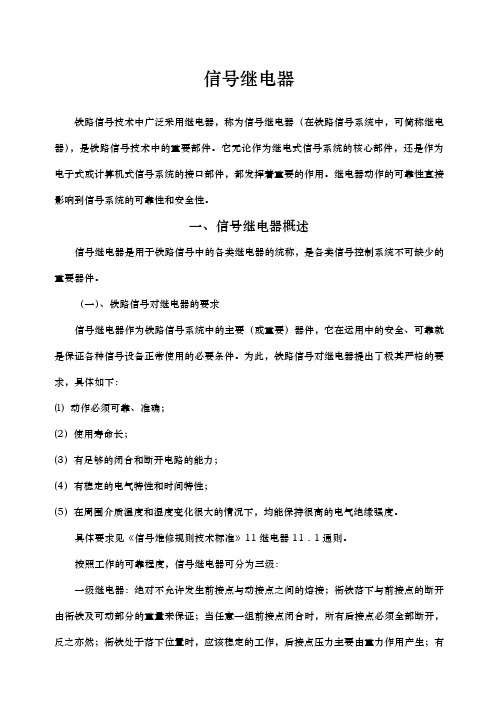

信号继电器
铁路信号技术中广泛采用继电器，称为信号继电器（在铁路信号系统中，可简称继电器），是铁路信号技术中的重要部件。它无论作为继电式信号系统的核心部件，还是作为电子式或计算机式信号系统的接口部件，都发挥着重要的作用。继电器动作的可靠性直接影响到信号系统的可靠性和安全性。
一、信号继电器概述
信号继电器是用于铁路信号中的各类继电器的统称，是各类信号控制系统不可缺少的重要器件。
吸引力随电流的减小而减小，当吸引力减小到不足以克服衔铁重力时衔铁靠自重落下（称为释放），衔铁带动动接点与前接点断开，与动断接点（后接点，以下称后接点）接通。此状态称为继电器失磁落下（以下简称落下）。

铁路信号运营基础补充继电器部分

铁路信号运营基础补充继电器部分
普通接点2×106次 加强接点2×105次 有极加强结点定、反位接通1×105，断开1×103次 （2）机械寿命：10×106次
北京交通大学
安全型继电器
1.无极继电器 （1） 类型：
JWXC-2000、JWXC-1700、JWXC-1000、JWXC-7、 JWXC-2.3、JWXC-370/480、JWXC-H600、JWXC-H JWXC-500/H300等。 （2）直流无极继电器的结构 电磁系统(线圈、铁芯、轭铁、衔铁)、接点系统。 线圈：前圈和后圈。
北京交通大学
(2）改变继电器时间特性的方法：
★改变继电器的结构：常用在继电器铁心上套短路铜 环构成缓放型继电器。
★用电路来实现：提高继电器端电压使其快吸；与继电 器线圈串联RC并联电路使其快吸；在继 电器线圈两端并联电阻或二极管使其缓放； 短路继电器一个线圈使其缓放等。
★最多采用的是在继电器线圈两端并联RC串联电路，使继电 器缓吸缓放。改变RC的数值,可以得到不同的时间。
接点接触连接所形成的电阻。由接触电阻与 接点本身电阻组成。
接点电阻与接点材料、接点间压力、接点的 接触形式、接点间电压降、温度及化学腐蚀、 电腐蚀等因素有关。要尽量减小接点电阻。
北京交通大学
（三）接点材料：几乎所有类型的继电器都采用银和银合金作为接 点材料。 （四）接点压力：闭合的接点间要形成一定的压力，单位为mN。 （五）接点齐度：同一继电器的各组接点在动作时，理论上要求同 时接触。其误差为接点不齐度，越小越好。 （六）接点间隙：足够大。 （七）接点滑程：接点接触后，要求接点间有一定程度的位移，该 位移称接点滑程。 （八）接点容量：接点所允许通过的最大电流。 （九）接点材料：几乎所有类型的继电器都采用银和银合金作为接 点材料。

铁路信号基础 继电器

铁路信号基础 继电器

AX系列安全型继电器是直流24V系列的重弹力式直流电磁继电器， 其典型结构为无极继电器，其它各型号都是由其派生而成。因此，绝大 部分零件都能通用。 1、插入式和非插入式 外观上是否有防尘罩，前者单独使用，后者装于匣内使用。
2、型号的表示法
采用汉字拼音字母和数字表示，字母表示继电器种类，数字表示线 圈的阻值。
2.牵引特性
既然铁心中的磁通为一常量，而吸力（牵引力）的大小 决定于磁通的大小，所以从以上分析来看，交流电磁继电器 当线圈两端电压一定时，牵引力与衔铁和铁心间气隙值无关。 但是，实际上牵引力与气隙有些关系，随着的减小牵引力是 有增大的（因为不同，漏磁影响不同，作用于衔铁的有效磁 遁不同。），只是与直流电磁继电器比较来说，它们的变化 不大，也就是说它的牵引特性曲线比较平坦。
2、动作原理 当线圈中通入一定数值的电流后，由于电磁作用或感应方法产生电磁吸引 力，吸引衔铁，由衔铁带动接点系统，改变其状态、从而反映输入电流的状况。 最基本的工作原理： 线圈通电→产生磁通（衔铁、铁心）→产生吸引力→克服衔铁阻力→衔铁
吸向铁心→衔铁带动动接点动作→前接点闭合、后接点断开
电流减少→吸引力下降→衔铁依靠重力落下→动接点与前接点断开，后接 点闭合。 可见，继电器具有开关特性，利用其接点的通、断电路，从而构成各种控制表 示电路。
三、继电器的作用
能够以极小的电信号控制执行电路中相当大的对象，能够控制数个 对象和数个回路，也能控制远距离的对象。有着良好的开关性能：闭 合阻抗小、断开阻抗大，有故障→安全性能，能控制多回路、抗雷击 性能强、无噪声、温度影响小等。在以继电技术构成的系统中，大量 使用，在以电子元件和微机构成的系统中，作为接口部件，将系统主 机与信号机、轨道电路、转辙机等执行部件结合起来。 四、铁路信号对继电器的要求 1、安全、可靠 2、动作可靠、准确 3、使用寿命长 4、有足够的闭合和断开电路的能力 5、有稳定的电气特性和时间特性 6、保持良好的电气绝缘强度。

铁路信号基础第一章信号继电器

铁路信号基础第一章信号继电器

二、安全型继电器的结构和动作原理
1、无极继电器
（1）、结构：电 磁系统（线圈、铁心、 轭铁、衔铁）接点系统 （拉杆、动静接点组）
（2）、动作原理： 电→磁→力→动作拉杆， F吸引力＞F重力为吸 其状态。
（3）、F吸引力＜F 重力为落下状态。
（4）、无极特性
（5）电磁系统
直流无极电磁继电器的电磁系统
阻尼线圈架。抽头焊有引线片。如图：
• ②铁芯
• 由电工纯铁制成，其为软磁材料，具有较高的磁通密度和 较小的剩磁，以利于继电器的工作。极靴在铁芯头部，用 冷镦法加粗。在极靴正面，钻有两个圆孔，是为了组装和 检修时，紧固和拆装铁芯用。
• ③轭铁
• 呈L型，由电工纯铁板冲压成型，外表镀多层铬（gè）防 护。
第一节 信号继电器概述
一、继电器的定义
继电器是一种当控制参数变化时，能引起被控制 参数突然变化的电器元件。 具有继电特性
x 输入
y y y2
输出
y1
0
x1 x2
无接点继电特性
Ix
输入
线圈
Iy Iy2 Iy
输出
x
接点
有接点继电特性 0 Ix1 Ix2 Ix
二、继电器的基本原理
1、组成：由接点系统和电磁系统两大部分组成，电磁系统
电流减少→吸引力下降→衔铁依靠重力落下→动接点与前接点断开， 后接点闭合。
可见，继电器具有开关特性，利用其接点的通、断电路，从而构成 各种控制表示电路。
三、继电器的作用
能够以极小的电信号控制执行电路中相当大的对象，能够控制数个 对象和数个回路，也能控制远距离的对象。有着良好的开关性能：闭 合阻抗小、断开阻抗大，有故障→安全性能，能控制多回路、抗雷击 性能强、无噪声、温度影响小等。在以继电技术构成的系统中，大量 使用，在以电子元件和微机构成的系统中，作为接口部件，将系统主 机与信号机、轨道电路、转辙机等执行部件结合起来。

铁路信号继电器简介

铁路信号继电器简介
吸引力随电流的减小而减小，当吸引力减小到不足以克服衔铁重力时衔铁靠自重落下（称为释放），衔铁带动动接点与前接点断开，与动断接点（后接点，以下称后接点）接通。此状态称为继电器失磁落下（以下简称落下）。
可见，继电器具有开关特性，可利用它的接点通、断电路，构成各种控制和表示电路。如图1一l(b）的信号点灯电路，前接点接通时点亮绿灯，后接点接通时点亮红灯。
插入式继电器的外形尺寸为163 mm×48.5 mm×160 mm，重量1.2~1.8kg。非插入式继电器的外形尺寸为（131~149)mm×35 mm×(105一140)mm（视不同品种略有不同），重量1 . 0~1 .6 kg。
在实际使用中，为便于维修，多采用插入式继电器。
2．安全型继电器的型号表示法
(5）在周围介质温度和湿度变化很大的情况下，均能保持很高的电气绝缘强度。
具体要求见《信号维修规则技术标准》11继电器11 . 1通则。
按照工作的可靠程度，信号继电器可分为三级：
一级继电器：绝对不允许发生前接点与动接点之间的熔接；衔铁落下与前接点的断开由衔铁及可动部分的重量来保证；当任意一组前接点闭合时，所有后接点必须全部断开，反之亦然；衔铁处于落下位置时，应该稳定的工作，后接点压力主要由重力作用产生；有较高的返还系数：轨道继电器不小于50%，一般继电器不小于30％。
安全型继电器型号用汉字拼音字母和数字表示，字母表示继电器种类，数字表示线圈的电阻值（单位n)，例如。
继电器型号的文字符号表
代号
含义
代号
含义
安全型
其他类型
安全型
其他类型
A
安全
R
二元
B
S
时间、灯丝、双门
C
插入
插入、传输、差动

铁路信号继电器简介

（四）、继电器的作用
继电器具有继电特性，能以极小的电信号来控制执行电路中相当大功率的对象，能控制数个对象和数个回路，能控制远距离的对象。由于继电器的这种性能，给自动控制和远程控制创造了便利的条件，所以，它广泛应用于国民经济各部门的生产过程控制和国防系统的自动化和远动化之中，也广泛应用于铁路信号的各个方面。
（二）、继电器的基本原理
继电器是一种电磁开关。继电器类型很多，性能各不相同，结构形式各种各样，但都由电磁系统和接点系统两大主要部分组成。其中电磁系统由线圈、固定的铁芯和扼铁以及可动的衔铁构成，接点系统由动接点和静接点构成。当线圈中通入一定数值的电流后，由于电磁作用或感应方法产生电磁吸引力，吸引衔铁，由衔铁带动接点系统，改变其状态，从而反映输入电流的状况。
吸引力随电流的减小而减小，当吸引力减小到不足以克服衔铁重力时衔铁靠自重落下（称为释放），衔铁带动动接点与前接点断开，与动断接点（后接点，以下称后接点）接通。此状态称为继电器失磁落下（以下简称落下）。
可见，继电器具有开关特性，可利用它的接点通、断电路，构成各种控制和表示电路。如图1一l(b）的信号点灯电路，前接点接通时点亮绿灯，后接点接通时点亮红灯。
为了达到故障一安全要求，安全型继电器在结构上有以下特点：
①前接点采用熔点高，不会因熔化而使前接点粘连的导电性能良好的材料。
②增加衔铁重量，采用“重力恒定”原理在线圈断电时强制将前接点断开。
表中，Q表示前接点，H表示后接点，D表示定位接点，F表示反位接点，J表示加强接点
③采用剩磁极小的铁磁材料构成磁路系统，并在衔铁与极靴之间设有一定厚度的非磁性止片，当衔铁吸起时仍有一定的气隙以防剩磁吸力将衔铁吸住。
继电器、加强接点、交流
Z
整流
整流。转换

铁路信号基础设备-第四章 继电器


第三节 安全型继电器的特性
过负载值——继电器允许接入的最大电压或电流值（一般为工作值的 四倍），接入过负载值后，线圈不受损伤，电气特性亦不变化。
吸起时间——从继电器线圈接通规定的电压或电流时起至全部前接 点闭合的时间。
释放时间——切断供以规定的电压或电流的电源时起至全部动接点 与后接点闭合的时间。
第四节 其他类型的继电器
三、交流二元二位继电器
交流二元二位继电器中的二元是指有两个互相独立又互相作用的交 变电磁系统，二位是指继电器有吸起和落下两种状态。根据频率不同， 交流二元二位继电器分为 25 Hz 和 50 Hz两种。
（一）交流二位继电器的结构 1. 电磁系统 2. 翼板 3. 翼板 4. 接点组
第一节 继 电 器 概 述
第一节 继 电 器 概 述
第一节 继 电 器 概 述
二、继电器的分类
继电器按输入量的物理性质可分为： （1）电流继电器，反映电流的变化。 （2）电压继电器，反映电压的变化。 （3）功率继电器，反映功率的变化。 （4）频率继电器，反映交流的频率变化。 （5）非电量继电器，反映非电量的继电器，有温度、压力、速度等继电 器。
（1）接点闭合时，接触可靠，接触电阻小而稳定。 （2）接点断开时，要可靠分开，接点间电阻为无穷大，即有一定的 间隙。
第五节 继电器的接点
（3）接点在闭合和断开过程中没有颤动。 （4）不发生熔接。 （5）耐各种腐蚀。 （6）热导率和电导率要高。 （7）使用寿命长。
为了了解影响接点正常工作的因素以及采用什么方法能减少和防止 因接点的损坏而造成的故障，下面对继电器接点进行分析。
第四节 其他类型的继电器
第四节 其他类型的继电器
（二）JARC-1000 型动态继电器 JARC-1000 型是双门驱动的动态继电器，以满足双机热备冗余方式 的计算机联锁的使用要求，其电路如图 4.33 所示。 （三）JDXC-1700 型动态继电器

铁路信号基础继电器(1)

铁路信号基础
***
北京交通大学电子信息工程学院
1
2021/3/2
主要内容：
第二章 信号继电器
信号继电器基本原理 信号继电器机械结构与电气参数
信号继电器电路
Introd2u0c2t1io/n3/t2o Railway Signal
BJTU-SEIE-
2009-11
2
第一节 信号继电器概述
继电器是一种当控制参数变化时，能引起被控制
四、铁路信号对继电器的要求
1、安全、可靠
2、动作可靠、准确
3、使用寿命长
4、有足够的闭合和断开电路的能力
5、有稳定的电气特性和时间特性
6、保持良好的电气绝缘强度。
Introd2u0c2t1io/n3/t2o Railway Signal
7
BJTU-SEIE-
2009-11
信号继电器的分类
1、按动作原理分：电磁、感应继电器 2、按动作电流分：直流（无极、偏极、有极）交流继电器 3、按输入物理量：电流、电压继电器 4、按动作速度：正常、缓动继电器 5、按接点结构：普通接点、加强接点继电器 6、按工作可靠度：安全型、非安全型（前者称为N，重力式
工作值的四倍），接入过负载值后，线圈不受损伤，电气特 性亦不变化；
7．吸起时间——从继电器线圈接通规定的电压或电流时起至全
部前接点闭合的时间；
8．释放时间——切断供以规定的电压或电流的电源时起至全部
动接点与后接点闭合的时间；
9．安全系数——额定值与工作值之比；
10．返还系数——释放值与工作值之比称为返还系数
1. 继电器的类型、线圈电阻，应满足各种电路的基本要求。 2. 电路中串联使用继电器时，串联继电器的数量满足电压的要求。 3. 接点通过的电流不应小于电路的工作电流，必要时采用并联。 4. 接点数量不够时，设置复示继电器反映主继电器工作状态。 5. 电路中串联继电器接点时，接点的接触电阻满足电路要求。

铁路信号继电器说明书

JYJXC-220/220，有极加强接点继电器1用途JYJXC-220/220型有极加强接点继电器（以下简称继电器）在信号电路中作道岔控制继电器。

2适用环境继电器的适用环境为:a)环境温度：-40℃～+60℃；b)相对湿度：不大于90%（温度+25℃）；c)气压：不低于70kＰa(相当于海拔高度3000m以下)；d)振动:振频不大于15Hz，振幅不大于0.45mm；e)工作位置：水平；f)周围无引起爆炸危险的有害气体，并应有良好的防尘措施。

3机械特性接点组数：2DF、2DFJ；鉴别销号码：15、54；接点间隙：普通接点不小于4.5mm；加强接点不小于7 mm；托片间隙：普通接点不小于0.35mm；加强接点0.1mm～0.3mm；普通接点压力：定位接点不小于150mN；反位接点不小于150mN；加强接点压力：定位接点不小于400mN；反位接点不小于400mN；接点齐度误差：普通接点与普通接点间及普通接点与加强接点间不大于0.2mm，加强接点与加强接点间不大于0.1mm。

定位或反位保持力不小于2N；3电气特性（+20℃时）线圈电阻：线圈单独使用，使用1、23、4；额定值：；充磁值：；转极值：正向10V～16V、反向10V～16V；接点电阻：普通接点不大于0.05Ω；加强接点不大于0.1Ω。

5绝缘耐压在试验的标准大气条件下，继电器的绝缘电阻应不小于100MΩ。

在气压不低于86kPa条件下（相当于海拔高度1000m以下），继电器的绝缘耐压应能承受交流正弦波50Hz、2000V有效值电压，历时1min 应无击穿闪络现象，重复试验时的电压应为原试验电压值的75%。

6电寿命继电器普通接点通以DC24V1A阻性负载；加强接点通以DC220V 7.5A、0.05H感性负载，JPXC-1000，偏极继电器1用途JPXC-1000型偏极继电器（以下简称继电器）在信号电路中用于道岔表示电路以及单复线半自动闭塞电路。

2适用环境继电器的适用环境为:a)环境温度：-40℃～+60℃；b)相对湿度：不大于90%（温度+25℃）；c)气压：不低于70kＰa(相当于海拔高度3000m以下)；d)振动:振频不大于15Hz，振幅不大于0.45mm；e)工作位置：水平；f)周围无引起爆炸危险的有害气体，并应有良好的防尘措施。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

JYJXC-220/220型有极加强接点继电器（以下简称继电器）在信号电路中作道岔控制继电器。

2 适用环境继电器的适用环境为:a) 环境温度：-40℃～+60℃；b) 相对湿度：不大于90%（温度+25℃）；c) 气压：不低于70 kＰa(相当于海拔高度3000m以下)；d) 振动: 振频不大于15Hz，振幅不大于0.45mm；e) 工作位置：水平；f) 周围无引起爆炸危险的有害气体，并应有良好的防尘措施。

3 机械特性接点组数：2DF、2DFJ；鉴别销号码：15、54；接点间隙：普通接点不小于 4.5 mm；加强接点不小于7 mm；托片间隙：普通接点不小于0.35 mm；加强接点0.1 mm～0.3 mm；普通接点压力：定位接点不小于150 mN；反位接点不小于150 mN；加强接点压力：定位接点不小于400 mN；反位接点不小于400 mN；接点齐度误差：普通接点与普通接点间及普通接点与加强接点间不大于0.2 mm，加强接点与加强接点间不大于0.1 mm。

定位或反位保持力不小于2 N；3 电气特性（+20℃时）线圈电阻：线圈单独使用，使用1、23、4；额定值：；充磁值：；转极值：正向10V～16V、反向10V～16V；接点电阻：普通接点不大于0.05Ω；加强接点不大于0.1Ω。

5 绝缘耐压在试验的标准大气条件下，继电器的绝缘电阻应不小于100MΩ。

在气压不低于86kPa条件下（相当于海拔高度1000m以下），继电器的绝缘耐压应能承受交流正弦波50Hz、2000V有效值电压，历时1min 应无击穿闪络现象，重复试验时的电压应为原试验电压值的75%。

6 电寿命继电器普通接点通以DC 24V 1A 阻性负载；加强接点通以DC 220V 7.5A 、0.05H感性负载，JPXC-1000型偏极继电器（以下简称继电器）在信号电路中用于道岔表示电路以及单复线半自动闭塞电路。

2 适用环境继电器的适用环境为:a) 环境温度：-40℃～+60℃；b) 相对湿度：不大于90%（温度+25℃）；c) 气压：不低于70 kＰa(相当于海拔高度3000m以下)；d) 振动: 振频不大于15Hz，振幅不大于0.45mm；e) 工作位置：水平；f) 周围无引起爆炸危险的有害气体，并应有良好的防尘措施。

3 机械特性接点组数：8QH；鉴别销号码：14、51；接点间隙：不小于1.3 mm；托片间隙：不小于0.35 mm；接点压力：动合接点不小于250 mN；动断接点不小于150 mN；接点齐度误差：不大于0.20 mm。

4 电气特性（+20℃时）线圈电阻：500（1±10%）Ω×2线圈串联，连接2、3，使用1、4；额定值：DC 24V；充磁值：DC 64V；工作值：不大于DC 16V；释放值：不小于DC 4V；反向不吸起电压: 大于DC 200V；接点电阻：不大于0.05Ω。

5 绝缘耐压在试验的标准大气条件下，继电器的绝缘电阻应不小于100MΩ。

在气压不低于86kPa条件下（相当于海拔高度1000m以下），继电器的绝缘耐压应能承受交流正弦波50Hz、2000V有效值电压，历时1min 应无击穿闪络现象，重复试验时的电压应为原试验电压值的75%。

6 电寿命继电器接点通以DC 24V 1A 阻性负载；其电寿命为1×106次。

JWXC-H850型无极缓放继电器（以下简称继电器）为地铁专用继电器。

2 适用环境继电器的适用环境为:a) 环境温度：-40℃～+60℃；b) 相对湿度：不大于90%（温度+25℃）；c) 气压：不低于70 kＰa(相当于海拔高度3000m以下)；d) 振动: 振频不大于15Hz，振幅不大于0.45mm；e) 工作位置：水平；f) 周围无引起爆炸危险的有害气体，并应有良好的防尘措施。

3 机械特性接点组数：4QH；鉴别销号码：11、52；接点间隙：不小于1.3 mm；托片间隙：不小于0.35 mm；接点压力：动合接点不小于250 mN；动断接点不小于150 mN；接点齐度误差：不大于0.20 mm。

4 电气特性线圈电阻：850（1±10%）Ω线圈单圈使用，使用1、4；额定值：DC 24V；充磁值：DC 67V；工作值：不大于DC 16.8V；释放值：不小于DC 3.4V；反向工作值：不大于DC 18.4V；缓放时间：DC 24V时不小于0.3s；接点电阻：不大于0.05Ω。

5 绝缘耐压在试验的标准大气条件下，继电器的绝缘电阻应不小于100MΩ。

在气压不低于86kPa条件下（相当于海拔高度1000m以下），继电器的绝缘耐压应能承受交流正弦波50Hz、1000V有效值电压，历时1min 应无击穿闪络现象，重复试验时的电压应为原试验电压值的75%。

6 电寿命继电器接点通以DC 24V 1A 阻性负载；其电寿命为2×106次。

JWXC-2000型无极继电器（以下简称继电器）在交流计数电码轨道电路中作轨道复示继电器，使用在12V直流电路中。

2 适用环境继电器的适用环境为:a) 环境温度：-40℃～+60℃；b) 相对湿度：不大于90%（温度+25℃）；c) 气压：不低于70 kＰa(相当于海拔高度3000m以下)；d) 振动: 振频不大于15Hz，振幅不大于0.45mm；e) 工作位置：水平；f) 周围无引起爆炸危险的有害气体，并应有良好的防尘措施。

3 机械特性接点组数：2QH；鉴别销号码：12、55；接点间隙：不小于1.2 mm；托片间隙：不小于0.35 mm；接点压力：动合接点不小于250 mN；动断接点不小于150 mN；接点齐度误差：不大于0.20 mm。

4 电气特性（+20℃）线圈电阻：1000（1±10%）Ω×2线圈串联，连接2、3，使用1、4；额定值：DC 12V；充磁值：DC 30V；工作值：不大于DC 7.5V；释放值： DC 2.4V～ DC 3.2V；接点容量：DC 24V 1A 阻性负载；接点电阻：不大于0.05Ω。

5 绝缘耐压在试验的标准大气条件下，继电器的绝缘电阻应不小于100MΩ。

在气压不低于86kPa条件下（相当于海拔高度1000m以下），继电器的绝缘耐压应能承受交流正弦波50Hz、2000V有效值电压，历时1min 应无击穿闪络现象，重复试验时的电压应为原试验电压值的75%。

6 电寿命继电器接点通以DC 24V 1A 阻性负载；其电寿命为2×106次。

JWXC-2.3型无极继电器（以下简称继电器）在信号电路中作直流轨道继电器。

2 适用环境继电器的适用环境为:a) 环境温度：-40℃～+60℃；b) 相对湿度：不大于90%（温度+25℃）；c) 气压：不低于70 kＰa(相当于海拔高度3000m以下)；d) 振动: 振频不大于15Hz，振幅不大于0.45mm；e) 工作位置：水平；f) 周围无引起爆炸危险的有害气体，并应有良好的防尘措施。

3 机械特性接点组数：4QH；鉴别销号码：11、54；接点间隙：不小于1.3 mm；托片间隙：不小于0.35 mm；接点压力：动合接点不小于250 mN；动断接点不小于150 mN；接点齐度误差：不大于0.20 mm。

4 电气特性（+20℃时）线圈电阻：1.15（1±5%）Ω×2线圈串联，连接2、3，使用1、4；额定值：DC 280mA；充磁值：DC 750mA；工作值：DC 170mA～DC 188mA；释放值：不小于实际工作值的50%；反向工作值：不大于DC 206mA；接点电阻：不大于0.05Ω。

5 绝缘耐压在试验的标准大气条件下，继电器的绝缘电阻应不小于100MΩ。

在气压不低于86kPa条件下（相当于海拔高度1000m以下），继电器的绝缘耐压应能承受交流正弦波50Hz、2000V有效值电压，历时1min 应无击穿闪络现象，重复试验时的电压应为原试验电压值的75%。

6 电寿命继电器接点通以DC 24V 1A 阻性负载；其电寿命为2×106次。

JWXC-1700型无极继电器（以下简称继电器）在信号电路中作通用继电器。

2 适用环境继电器的适用环境为:a) 环境温度：-40℃～+60℃；b) 相对湿度：不大于90%（温度+25℃）；c) 气压：不低于70 kＰa(相当于海拔高度3000m以下)；d) 振动: 振频不大于15Hz，振幅不大于0.45mm；e) 工作位置：水平；f) 周围无引起爆炸危险的有害气体，并应有良好的防尘措施。

3 机械特性接点组数：8QH；鉴别销号码：11、51；接点间隙：不小于1.3 mm；托片间隙：不小于0.35 mm；接点压力：动合接点不小于250 mN；动断接点不小于150 mN；接点齐度误差：不大于0.20 mm。

4 电气特性（+20℃时）线圈电阻：850（1±10%）Ω×2线圈串联，连接2、3，使用1、4；额定值：DC 24V；充磁值：DC 67V；工作值：不大于DC 16.8V；释放值：不小于DC 3.4V；反向工作值：不大于DC 18.4V；接点电阻：不大于0.05Ω。

5 绝缘耐压在试验的标准大气条件下，继电器的绝缘电阻应不小于100MΩ。

在气压不低于86kPa条件下（相当于海拔高度1000m以下），继电器的绝缘耐压应能承受交流正弦波50Hz、2000V有效值电压，历时1min 应无击穿闪络现象，重复试验时的电压应为原试验电压值的75%。

6 电寿命继电器接点通以DC 24V 1A 阻性负载；其电寿命为2×106次。

JWXC-1000型无极继电器（以下简称继电器）在信号电路中作通用继电器。

2 适用环境继电器的适用环境为:a) 环境温度：-40℃～+60℃；b) 相对湿度：不大于90%（温度+25℃）；c) 气压：不低于70 kＰa(相当于海拔高度3000m以下)；d) 振动: 振频不大于15Hz，振幅不大于0.45mm；e) 工作位置：水平；f)周围无引起爆炸危险的有害气体，并应有良好的防尘措施。

3 机械特性接点组数：8QH；鉴别销号码：11、52；接点间隙：不小于1.3 mm；托片间隙：不小于0.35 mm；接点压力：动合接点不小于250 mN；动断接点不小于150 mN；接点齐度误差：不大于0.20 mm。

4 电气特性（+20℃时）线圈电阻：500（1±10%）Ω×2线圈串联，连接2、3，使用1、4；额定值：DC 24V；充磁值：DC 58V；工作值：不大于DC 14.4V；释放值：不小于DC 4.3V；反向工作值：不大于DC 15.8V；接点电阻：不大于0.05Ω。

5 绝缘耐压在试验的标准大气条件下，继电器的绝缘电阻应不小于100MΩ。
