电磁阀的结构与工作原理摘要：本文将介绍电磁阀的结构和工作原理。
电磁阀是一种常见的控制元件，广泛应用于工业自动化系统中。
了解电磁阀的结构和工作原理，对于准确使用和维护电磁阀至关重要。
引言：电磁阀是一种电磁设备，通过控制电磁铁的工作状态来控制液体或气体的流动。
它的结构简单，但是功能强大，在工业自动化控制中起着重要的作用。
一、电磁阀的结构电磁阀的结构主要包括以下几个部分：1. 外壳：电磁阀的外壳通常由金属材料制成，用于保护内部的电气和机械部件，具有较高的耐腐蚀性和强度。
2. 电磁铁：电磁铁是电磁阀的核心部件，它通过电磁力的作用来控制阀门的开关。
电磁铁通常由铁芯、线圈和阀门杆组成。
3. 阀门：阀门是电磁阀用于控制流体流动的关键部件。
根据不同的应用需求，电磁阀可以采用不同类型的阀门，如普通的开关阀、调节阀、安全阀等。
4. 导向机构：导向机构用于使阀门的开启和关闭过程更加稳定和精确。
它通常由导向阀座和导向阀芯组成。
5. 密封件：电磁阀的密封件用于防止流体在阀门关闭时泄漏，通常采用耐腐蚀性能较好的材料制成。
二、电磁阀的工作原理电磁阀的工作原理基于电磁感应和磁性效应。
其工作步骤如下：1. 通电状态：当外部电源通电时，流经线圈的电流会产生磁场。
这个磁场将吸引阀门杆，使得阀门打开。
流体开始流动。
2. 断电状态：当外部电源断电时，电流停止，磁场消失。
此时，阀门杆下降并关闭阀门。
流体停止流动。
通过切换通电状态和断电状态，电磁阀可以实现流体的控制和调节。
三、电磁阀的应用电磁阀广泛应用于各个领域，包括工业生产、农业灌溉、军事装备等。
以下是一些常见的应用场景：1. 工业自动化：电磁阀用于控制工业生产线上的液体和气体流动，实现自动化生产。
2. 农业灌溉：电磁阀用于控制农田灌溉系统中的水流量，合理利用水资源，提高农田灌溉效率。
3. 空调和制冷设备：电磁阀用于控制空调和制冷设备中的制冷剂流动，实现空调和制冷系统的正常运行。
4. 国防军事：电磁阀被广泛应用于军事装备中，用于控制液压和气动系统的流动，确保设备的正常运行。
电磁阀的结构原理简单的讲，电磁阀是用来开关流体通路或对流体进行换向的基础元件；其内部部件经过精密的机加工，并选择不同的阀体阀芯材料满足不同介质的流通。
电磁阀的对流体通路的开关功能是通过其内部的电磁动铁芯的提升或落下来实现的，而动铁芯的动作是由电磁线圈的通电或断电来完成；按内部结构可分为膜片式（图一、图二）和活塞式电磁阀（图三）；按其断电时电磁阀的状态分常开型和常闭型，常闭型电磁阀：电磁线圈断电时，电磁阀呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力后被提起，此时电磁阀打开，介质呈通路状态；当线圈断电时，电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭阀口，电磁阀关闭，介质断流；常开型与此相反；按动作方式可分为直动式、分步直动式和先导式电磁阀：直动式电磁阀：常闭型直动式电磁阀通电时，电磁线圈产生电磁力使动铁芯克服弹簧力被提起，电磁阀开启，介质流通；当线圈断电时，电磁力消失，动铁芯在弹簧力的作用下复位，电磁阀关闭，介质断流；常开型与此相反；在真空、负压、零压差时能正常工作，但电磁头体积较大。
分步直动式（反冲式）：采用一次开阀和两次开阀连在一体，常闭型电磁阀线圈通电时，电磁力先将导阀打开，导阀设在主阀口上，此时主阀上腔的压力通过导阀口卸荷，主阀下腔压力大于上腔压力，在利用压力差和电磁力的共同作用下使主阀芯向上运动，电磁阀打开，介质流通；线圈断电时，电磁力消失，在动铁芯的自重和弹簧力的作用下关闭导阀孔，此时介质在平衡孔中进入主阀上腔，使上腔压力升高，在弹簧力和压力的作用下关闭主阀，介质断流。
常开型与此相反；在零压差或高压时可靠工作，但功率及体积较大；先导式电磁阀：由导阀和主阀芯连着形成通道，常闭型电磁阀电磁先驱通电时，产生的电磁力使导阀打开，介质流向出口，主阀上腔压力迅速下降，在主阀上下腔内形成压差克服弹簧力而随之向上运动，主阀开启，介质流通，电磁阀开启；线圈断电时，电磁力消失，动铁芯在弹簧力的作用下复位，关闭导阀，介质从平衡孔中流入，主阀芯上腔压力增大，并在弹簧力的作用下向下运动，关闭主阀，介质断流，电磁阀关闭。

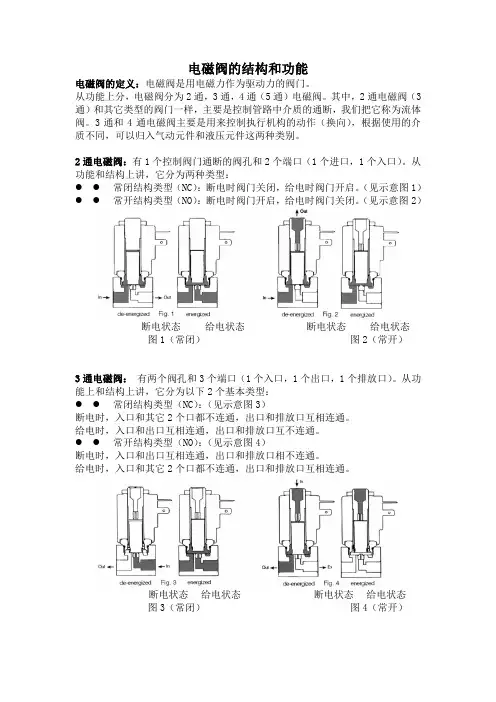

电磁阀的结构和功能电磁阀的定义：电磁阀是用电磁力作为驱动力的阀门。
从功能上分，电磁阀分为2通，3通，4通（5通）电磁阀。
其中，2通电磁阀（3通）和其它类型的阀门一样，主要是控制管路中介质的通断，我们把它称为流体阀。
3通和4通电磁阀主要是用来控制执行机构的动作（换向），根据使用的介质不同，可以归入气动元件和液压元件这两种类别。
2通电磁阀：有1个控制阀门通断的阀孔和2个端口（1个进口，1个入口）。
从功能和结构上讲，它分为两种类型：●●常闭结构类型（NC）：断电时阀门关闭，给电时阀门开启。
（见示意图1）●●常开结构类型（NO）：断电时阀门开启，给电时阀门关闭。
（见示意图2）断电状态给电状态断电状态给电状态图1（常闭）图2（常开）3通电磁阀：有两个阀孔和3个端口（1个入口，1个出口，1个排放口）。
从功能上和结构上讲，它分为以下2个基本类型：●●常闭结构类型（NC）：（见示意图3）断电时，入口和其它2个口都不连通，出口和排放口互相连通。
给电时，入口和出口互相连通，出口和排放口互不连通。
●●常开结构类型（NO）：（见示意图4）断电时，入口和出口互相连通，出口和排放口相不连通。
给电时，入口和其它2个口都不连通，出口和排放口互相连通。
断电状态给电状态断电状态给电状态图3（常闭）图4（常开）3通电磁阀也可以实现以下2个非标准功能：分流功能：1个入口，2个出口。
（见示意图5）合流功能：2个入口。
1个出口。
（见示意图6）断电状态给电状态断电状态给电状态图5（合流）图6（分流）电磁阀的类型和工作原理一个电磁阀基本由以下2个基本功能单元组成：1．1．执行器部分：主要由电磁线圈，电磁管和活动的电磁芯组成。
2．2．阀体部分：主要由带有孔的阀体（1个或几个孔），活塞或膜片，弹簧等组成。
电磁阀线圈的通电和断电会带动电磁芯的移动或回落，致使阀门内部流路发生变化，从而直接或间接的导致阀门的开启和关闭。
从工作原理上分，电磁阀分为三种类型（以下说明依据2通常闭电磁阀来说明）：1．1．直动式电磁阀通电时，直动式电磁阀直接依靠电磁力把阀芯从阀座上提起，阀门开启。
电磁阀结构引言电磁阀是一种常见的控制元件，广泛应用于工业自动化系统和流体控制领域。
它通过电磁原理实现对流体介质的控制，具有体积小、反应快、可靠性高等特点。
本文将对电磁阀的结构进行介绍。
电磁阀的基本结构电磁阀主要由电磁铁、铁芯、阀体、阀芯和密封件组成。
下面将对其各个组成部分进行详细的介绍。
1. 电磁铁电磁阀的核心部件是电磁铁，它由线圈和铁芯组成。
线圈通电后会产生磁场，磁场作用于铁芯上，使其产生一定的力。
电磁铁一般由铜线绕成线圈，并通过绝缘材料进行固定。
2. 铁芯铁芯是连接电磁铁和阀芯的重要中间件。
它一般由铁、硅钢片等材料制成，具有良好的导磁性能和机械强度。
铁芯的形状多样，可以是直径较大的圆柱形，也可以是直径较小的柱状。
3. 阀体阀体是电磁阀的外壳，一般由金属材料制成。
它起到支撑和保护内部构件的作用，并通过连接孔连接流体管道。
阀体通常具有一定的强度和耐腐蚀性，以确保电磁阀能够在恶劣工况下正常工作。
4. 阀芯阀芯是电磁阀的关键部件，它的位置决定了流体介质的通断。
当线圈通电时，电磁铁产生的力作用于阀芯，使其与阀座分离或接触，从而实现流体的控制。
阀芯一般由金属材料制成，具有一定的几何形状和密封性能。
5. 密封件电磁阀中的密封件包括阀座密封件和阀芯密封件。
阀座密封件位于阀座上，用于保证阀芯和阀座之间的密封性，防止流体泄漏。
阀芯密封件位于阀芯上，同样起到密封作用。
这些密封件一般由弹性材料制成，以适应不同介质和工况的要求。
电磁阀的工作原理电磁阀的工作可以分为两个过程：通电过程和断电过程。
在通电过程中，线圈通电产生磁场，磁场作用于铁芯上，使其受力移动，从而使阀芯与阀座分离，流体介质得以通过。
在断电过程中，线圈断电后磁场消失，阀芯受到弹簧的作用力，回到原位，与阀座接触，封闭流体的通道。
通过反复通断电，电磁阀可以实现对流体介质的精确控制。
电磁阀的应用领域电磁阀广泛应用于液压、气动和自动控制领域。
以下是电磁阀常见的应用领域：•工业自动化控制系统，如流体控制、流量控制等。
