两位五通电磁阀工作原理 原理图

两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理。

下图为三通球阀的工作原理图：三通球阀的工作原理图点击此处查看全部新闻图片气动执行机构的几种控制方式一、引言气动马达作为一种执行机构，在工业生产和工业控制中起着很重要的作用。

气动马达使用空气取代电力和液压来产生动力，可以实现无级变速，可瞬间启动、停滞和换向，具有自动冷却功能，无电火花，可在易燃易爆，如含有化学、易燃性或挥发性等物质湿热和多尘的环境下运行，如矿区、隧道、油漆厂、化学工厂、石化、生物科技、药厂、晶圆、半导体、光纤、兵工厂、船舶、养殖等行业用于驱动，因用空气作为动力，容易获得，用后空气可以直接排入大气无污染，压缩空气还可以进行集中供给和远距离控制。

二、气动阀门执行器工作原理利用压缩空气推动执行器内多组组合气动活塞运动，传力给横梁和内曲线轨道的特性，带动空芯主轴作旋转运动，压缩空气气盘输至各缸，改变进出气位置以改变主轴旋转方向，根据负载（阀门）所需旋转扭矩的要求，可调整气缸组合数目，带动负载（阀门）工作。

三、气动阀门执行器的控制方式由于现在的控制方式和手段越来越多，在实际工业生常和工业控制中，用来控制气动执行机构的方法也很多，常用的有以下几种。

（一）基于单片机开发的智能显示仪控制智能显示仪是用来监测阀门工作状态，并控制阀门执行期工作的仪器，它通过两路位置传感器监视阀门的工作状态，判断阀门是处于开阀还是关阀状态，通过编程记录阀门开关的数字，并且有两路与阀门开度对应的4～20mA输出及两足常开常闭输出触点。

通过这些输出信号，控制阀门的开关动作。

根据系统的要求，可将智能阀门显示仪从硬件上分为3部分来设计：模拟部分、数字部分、按键/显示部分。

1、模拟电路部分主要包括电源、模拟量输入电路、模拟量输出电路三部分。

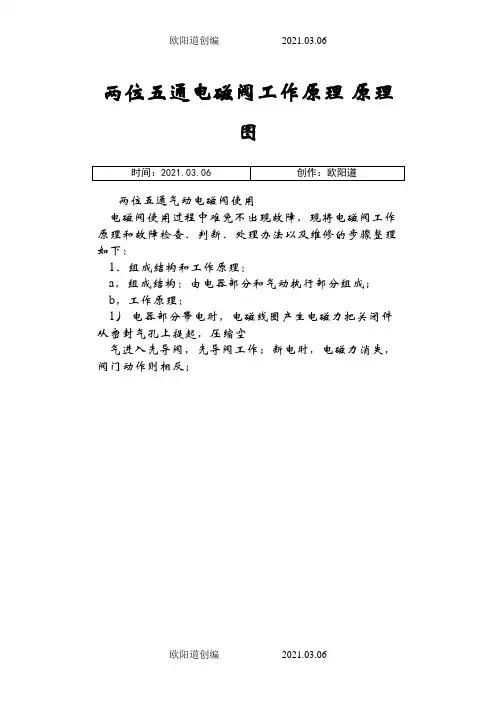

两位五通电磁阀工作原理原理图两位五通气动电磁阀使用电磁阀使用过程中难免不出现故障，现将电磁阀工作原理和故障检查、判断、处理办法以及维修的步骤整理如下：1、组成结构和工作原理：a，组成结构：由电器部分和气动执行部分组成；b，工作原理：1）电器部分带电时，电磁线圈产生电磁力把关闭件从密封气孔上提起，压缩空气进入先导阀，先导阀工作；断电时，电磁力消失，阀门动作则相反；2）气动气动执行部分在先导阀活塞和主活塞杆另端弹簧的共同作用运动，完成3）两位五通的切换.起始状态，1，2进气﹔4，5排气﹔线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面打开通道，1，4进气，2，3排气﹔当断电时，先导阀在弹簧作用下复位，恢复到原来的状态。

2，故障检查、判定方法：a、先判定是否是电磁阀故障。

1）测试气动机构。

断掉电源，检查确保供气正常时，按动电磁线圈旁边上的手动开阀按钮，如果电磁阀打开，说明开阀正常。

丢开按钮看电磁阀是否切换，如果正常切换，说明电磁阀气动执行部分工作正常。

2）测试电器部分。

手动旋转现场配电箱上的切换开关，切换开位置阀开，关闭时阀关闭，说明电器部分正常。

如不工作测量电磁线圈是否烧毁，给与更换。

3）故障处理方法：先检查供气是否正常，如不正常则打开供气阀门。

接着按上面提到判定方法的检查电磁阀是否正常并处理。

紧急情况下可以手动直接用气管打开阀门 3，电磁阀检修注意事项：两位五通电磁阀a、活塞杆一定要活动灵活。

手工测试,按入活塞杆要感觉轻松，手松开后，活塞杆能在弹簧力的作用下自动恢复到按入前的原位置。

如不能自动弹出，请清理阀体内部和活塞杆上的灰尘并用优质润滑油处理，确保活塞杆活动自由。

b、先导阀活塞同活塞杆一样也要能轻松、自由的运动，处理方法同上。

c、先导阀正常工作的气路一定要通畅，不通畅者可用细针对气路进行梳理，确保气路畅通无阻。

d、电磁线圈正常情况下通电，关闭件应提起，并有吸合声音。

两位五通电磁阀工作原理原理图两位五通气动电磁阀使用电磁阀使用过程中难免不出现故障，现将电磁阀工作原理和故障检查、判断、处理办法以及维修的步骤整理如下：1、组成结构和工作原理：a，组成结构：由电器部分和气动执行部分组成；b，工作原理：1）电器部分带电时，电磁线圈产生电磁力把关闭件从密封气孔上提起，压缩空气进入先导阀，先导阀工作；断电时，电磁力消失，阀门动作则相反；2）气动气动执行部分在先导阀活塞和主活塞杆另端弹簧的共同作用运动，完成3）两位五通的切换.起始状态，1，2进气﹔4，5排气﹔线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面打开通道，1，4进气，2，3排气﹔当断电时，先导阀在弹簧作用下复位，恢复到原来的状态。

2，故障检查、判定方法：a、先判定是否是电磁阀故障。

1）测试气动机构。

断掉电源，检查确保供气正常时，按动电磁线圈旁边上的手动开阀按钮，如果电磁阀打开，说明开阀正常。

丢开按钮看电磁阀是否切换，如果正常切换，说明电磁阀气动执行部分工作正常。

2）测试电器部分。

手动旋转现场配电箱上的切换开关，切换开位置阀开，关闭时阀关闭，说明电器部分正常。

如不工作测量电磁线圈是否烧毁，给与更换。

3）故障处理方法：先检查供气是否正常，如不正常则打开供气阀门。

接着按上面提到判定方法的检查电磁阀是否正常并处理。

紧急情况下可以手动直接用气管打开阀门3，电磁阀检修注意事项：两位五通电磁阀a、活塞杆一定要活动灵活。

手工测试,按入活塞杆要感觉轻松，手松开后，活塞杆能在弹簧力的作用下自动恢复到按入前的原位置。

如不能自动弹出，请清理阀体内部和活塞杆上的灰尘并用优质润滑油处理，确保活塞杆活动自由。

b、先导阀活塞同活塞杆一样也要能轻松、自由的运动，处理方法同上。

c、先导阀正常工作的气路一定要通畅，不通畅者可用细针对气路进行梳理，确保气路畅通无阻。

d、电磁线圈正常情况下通电，关闭件应提起，并有吸合声音。

二位五通电磁阀原理图解电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。

最常用的电-气转换组件是电磁阀。

电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。

电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND逻辑控制。

在电磁阀家族中，最重要的是电磁控制换向阀。

电磁控制换向阀的工作原理在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。

主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。

按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。

直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。

图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。

线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。

当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。

二位五通双电控电磁阀的工作原理2009-10-20 21:47在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔。

两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。

在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。

两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。

常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

两位五通电磁阀工作原理原理图两位五通气动电磁阀使用电磁阀使用过程中难免不出现故障，现将电磁阀工作原理和故障检查、判断、处理办法以及维修的步骤整理如下：1、组成结构和工作原理：a，组成结构：由电器部分和气动执行部分组成；b，工作原理：1）电器部分带电时，电磁线圈产生电磁力把关闭件从密封气孔上提起，压缩空气进入先导阀，先导阀工作；断电时，电磁力消失，阀门动作则相反；气动气动执行部分在先导阀活塞和主活塞杆另端弹簧的共同作用运动，完成两位五通的切换.起始状态，1，2进气﹔4，5排气﹔线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面打开通道，1，4进气，2，3排气﹔当断电时，先导阀在弹簧作用下复位，恢复到原来的状态。

2，故障检查、判定方法：a、先判定是否是电磁阀故障。

1）测试气动机构。

断掉电源，检查确保供气正常时，按动电磁线圈旁边上的手动开阀按钮，如果电磁阀打开，说明开阀正常。

丢开按钮看电磁阀是否切换，如果正常切换，说明电磁阀气动执行部分工作正常。

2）测试电器部分。

手动旋转现场配电箱上的切换开关，切换开位置阀开，关闭时阀关闭，说明电器部分正常。

如不工作测量电磁线圈是否烧毁，给与更换。

3）故障处理方法：先检查供气是否正常，如不正常则打开供气阀门。

接着按上面提到判定方法的检查电磁阀是否正常并处理。

紧急情况下可以手动直接用气管打开阀门3，电磁阀检修注意事项：两位五通电磁阀a、活塞杆一定要活动灵活。

手工测试,按入活塞杆要感觉轻松，手松开后，活塞杆能在弹簧力的作用下自动恢复到按入前的原位置。

如不能自动弹出，请清理阀体内部和活塞杆上的灰尘并用优质润滑油处理，确保活塞杆活动自由。

b、先导阀活塞同活塞杆一样也要能轻松、自由的运动，处理方法同上。

c、先导阀正常工作的气路一定要通畅，不通畅者可用细针对气路进行梳理，确保气路畅通无阻。

d、电磁线圈正常情况下通电，关闭件应提起，并有吸合声音。

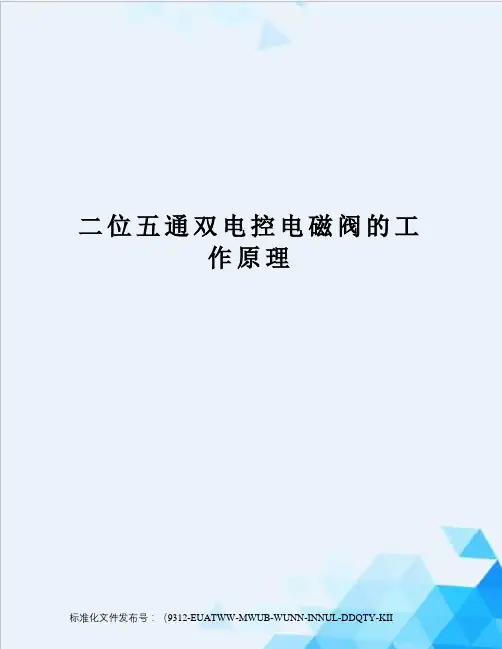

二位五通双电控电磁阀的工作原理标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DDQTY-KII二位五通双电控电磁阀的工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。

两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。

对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。

电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。

在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。

线圈电压等级一般采用DC24V、AC220V等。

两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

常开型指线圈没通电时气路是通的。

给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。

这相当于“自锁”。

基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。

二位五通和三位五通电磁阀是常见的控制元件，用于控制气体或液体的流动方向。

它们的工作原理如下：
1. 二位五通电磁阀：
- "二位"表示电磁阀有两个工作状态，通常是开和关。

- "五通"表示电磁阀有五个接口，其中一个是通入口，两个是工作口（分别对应两种工作状态），另外两个是排气口。

-当电磁阀通电时，磁场会使得阀芯移动，改变通入口和工作口之间的连接状态，从而控制介质的流动方向。

2. 三位五通电磁阀：
- "三位"表示电磁阀有三个工作状态，通常是两个通道的开、一个通道的开、或者全部关闭。

- "五通"同样表示电磁阀有五个接口，其中一个是通入口，两个是工作口，另外两个是排气口。

-三位五通电磁阀通常用于控制气压系统中的气缸或执行器的动作，通过改变不同的工作状态，可以实现气缸的伸出、缩回、停止等动作。

在实际应用中，二位五通和三位五通电磁阀通常配合控制系统使用，通过控制电磁阀的通电状态，可以实现对气体或液体的流动方向和流量的精确控制。

这些电磁阀在自动化控制系统、液压系统、气动系统等领域都有广泛的应用。

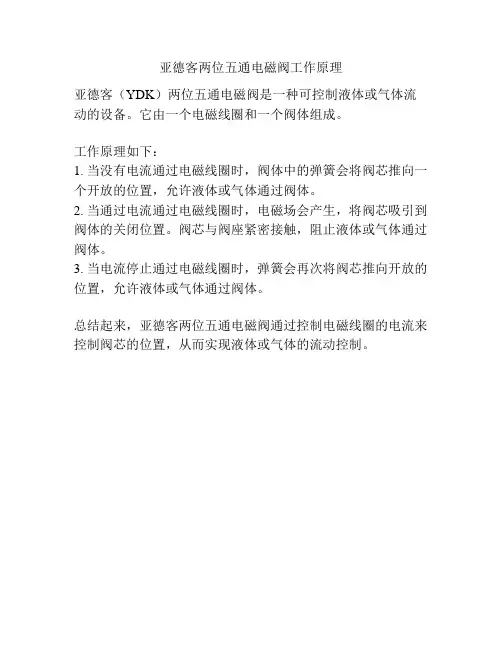

亚德客两位五通电磁阀工作原理
亚德客（YDK）两位五通电磁阀是一种可控制液体或气体流动的设备。

它由一个电磁线圈和一个阀体组成。

工作原理如下：
1. 当没有电流通过电磁线圈时，阀体中的弹簧会将阀芯推向一个开放的位置，允许液体或气体通过阀体。

2. 当通过电流通过电磁线圈时，电磁场会产生，将阀芯吸引到阀体的关闭位置。

阀芯与阀座紧密接触，阻止液体或气体通过阀体。

3. 当电流停止通过电磁线圈时，弹簧会再次将阀芯推向开放的位置，允许液体或气体通过阀体。

总结起来，亚德客两位五通电磁阀通过控制电磁线圈的电流来控制阀芯的位置，从而实现液体或气体的流动控制。

两位五通电磁换向阀专题一、两位五（三）通电磁阀工作原理：从气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装)。

两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。

在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。

线圈电压等级一般采用DC24V、AC220V等。

两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。

常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。

这相当于“自锁”。

基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。

二、相关图片：图1 阀控制气缸的双作用图2 实物图三、阀在两种状态下的工作情况：四、电磁阀的“位”与“通”：2019年9月18日星期三。

两位五通中封电磁阀原理嘿，咱今儿来聊聊两位五通中封电磁阀的原理哈！这玩意儿啊，就像是一个神奇的小开关，在各种设备里默默发挥着大作用呢！你可以把它想象成一个聪明的交通指挥员。

这个指挥员呀，有五个通道可以控制流体的进出。

就好像十字路口，不同的方向有不同的车流。

而两位五通呢，就是说它有两种状态，开或者关。

当它处于一种状态时，流体就会按照设定好的路线流动，乖乖地去该去的地方。

这不就跟咱们出门要走对路一样嘛！要是走错了，那可就麻烦啦。

中封呢，就是说在它不工作的时候，各个通道都被封住了，就像把路口都给堵上了，不让流体随便乱动。

你说这神奇不神奇？它就这么不声不响地工作着，保证着整个系统的正常运转。

要是没有它，那很多机器可能就没法好好干活啦！想想看啊，在工厂里，那些大型设备都靠它来控制流体的走向。

要是它出了差错，哎呀，那后果可不堪设想。

就好像一部精密的机器，一个小零件出问题都可能导致大故障。

而且啊，这两位五通中封电磁阀还特别耐用呢！只要你好好保养它，它就能长时间为你服务。

它就像一个忠诚的小伙伴，默默地陪伴着你，帮你解决各种流体控制的难题。

它的工作原理虽然看似简单，可里面蕴含的学问可不少呢！不同的应用场景对它的要求也不一样。

有的需要它快速响应，有的需要它精准控制。

这就像是不同的比赛项目，需要运动员有不同的特长。

咱再打个比方，它就像是一个优秀的管家，把家里的各种事务都安排得井井有条。

该开的时候开，该关的时候关，一切都恰到好处。

所以啊，可别小看了这个小小的两位五通中封电磁阀。

它在我们生活中的很多地方都发挥着重要的作用呢！它虽然不显眼，但是没有它还真不行。

你说是不是很有意思呢？它就是这样一个低调却又不可或缺的存在。

总之呢，两位五通中封电磁阀就是这么神奇，这么重要！。

两位五通电磁阀工作原理原理图两位五通气动电磁阀使用电磁阀使用过程中难免不出现故障，现将电磁阀工作原理和故障检查、判断、处理办法以及维修的步骤整理如下：1、组成结构和工作原理：a，组成结构：由电器部分和气动执行部分组成；b，工作原理：1）电器部分带电时，电磁线圈产生电磁力把关闭件从密封气孔上提起，压缩空气进入先导阀，先导阀工作；断电时，电磁力消失，阀门动作则相反；2）气动气动执行部分在先导阀活塞和主活塞杆另端弹簧的共同作用运动，完成3）两位五通的切换.起始状态，1，2进气﹔4，5排气﹔线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面打开通道，1，4进气，2，3排气﹔当断电时，先导阀在弹簧作用下复位，恢复到原来的状态。

2，故障检查、判定方法：a、先判定是否是电磁阀故障。

1）测试气动机构。

断掉电源，检查确保供气正常时，按动电磁线圈旁边上的手动开阀按钮，如果电磁阀打开，说明开阀正常。

丢开按钮看电磁阀是否切换，如果正常切换，说明电磁阀气动执行部分工作正常。

2）测试电器部分。

手动旋转现场配电箱上的切换开关，切换开位置阀开，关闭时阀关闭，说明电器部分正常。

如不工作测量电磁线圈是否烧毁，给与更换。

3）故障处理方法：先检查供气是否正常，如不正常则打开供气阀门。

接着按上面提到判定方法的检查电磁阀是否正常并处理。

紧急情况下可以手动直接用气管打开阀门 3，电磁阀检修注意事项：两位五通电磁阀a、活塞杆一定要活动灵活。

手工测试,按入活塞杆要感觉轻松，手松开后，活塞杆能在弹簧力的作用下自动恢复到按入前的原位置。

如不能自动弹出，请清理阀体内部和活塞杆上的灰尘并用优质润滑油处理，确保活塞杆活动自由。

b、先导阀活塞同活塞杆一样也要能轻松、自由的运动，处理方法同上。

c、先导阀正常工作的气路一定要通畅，不通畅者可用细针对气路进行梳理，确保气路畅通无阻。

d、电磁线圈正常情况下通电，关闭件应提起，并有吸合声音。

1,电磁阀基本型就是单电控的,两位五通的当然也有.五通是是阀体设计的时候就成型的,不是由几个线圈来决定的.线圈是用来控制两个位置切换的动力启动机构,单线圈的电磁阀动作是靠线圈得电动作,线圈失电后弹簧力推动回位来完成的,原理图见下:
这个图是简易的说明5个通路之间的切换情况,实际阀轴右端应该还有弹簧,图上没有画出.用来控制阀轴回位的.
阀轴向右移动也不是直接由电磁线圈来推动的，是电磁线圈吸动先导阀，使1口的与阀轴左端接通，1口的气源压力作用在阀轴左端的时候推动阀轴向右移动。

2 故障保持，但说电磁阀是有故障保持的。

因为在失电的情况下，电磁阀一段是有弹簧力的，所以，电磁阀会有一个原始状态。

上图失电状态。

涉及双作用气动阀门的时候，如果现场有气源，那么阀门通过这个电磁阀的控制也是有一个常态位置的。

可以满足故障保持。

如果是三断保护，断气、断电、断信号。

那么这个时候对气动阀门来将，已经没有意义了，因为气动阀门的动力源是气源压力，这个时候，不管你电磁阀是否有常态，阀门都不会做任何动作，因为动力源没有了，电磁阀只是用来切换动力气源的一个机构。

在这样的情况下，气动阀门要选择单作用的，即汽缸某一个腔室内是有弹簧的，在没有动力起源的情况下，阀门通过弹簧力就用了一个常态位置。

;.二位五通双电控电磁阀的工作原理在气路(或液路)上来说，两位三通电磁阀具有 1 个进气孔(接进气气源)、1 个出气孔(提供给目标设备气源)、1 个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。

两位五通电磁阀具有 1 个进气孔(接进气气源)、1 个正动作出气孔和 1 个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1 个正动作排气孔和 1 个反动作排气孔(安装消声器)。

对于小型自动控制设备，气管一般选用8~12mm 的工业胶气管。

电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。

在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。

线圈电压等级一般采用DC24V、AC220V等。

两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

常开型指线圈没通电时气路是通的。

给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。

这相当于“自锁”。

基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2 秒就可以了，这样可以保护电磁阀线圈不容易损坏。

;. .。

两住五通削礙闿工作虑理凍理两住•五通毛动电该阀使用色滋阀使用过程中难免不出现收障，现将•色滋阀工作原理和收障检查、判断、戏理办比以及维修的步骤整理如下：1、组成结构和工作原理：a,组成结构：由电器部分和毛动执行部分组成；b,工作原理：1丿削麥部分带电时，削该线圈产生色该力把关闭件从密封毛孔上提起.，压缩空毛进入先导阀，先导阀工作；断色时，电滋力谄失，阀门动作则相反；2）毛动毛动执行部分征先导阀活塞和主活塞杆另端弹簧的共同作用运动，完成斤電狀態/ \ 5 1 3 \線圈先導閥活塞通電狀態/ 4 ― 2_____ /3）两住五通的切换.起始状态，1, 2进毛；4, 5排毛；线圈通色时，＞铁忠产生电直力，使先导阀动作，压缩空毛通过毛路进入阀先导活农使活疣总动，柱活塞中间，密封圖面打开通道，1, 4进宅，2, 3排毛；当断电时，先导阀往弹簧作用下复住，恢复到原来的状态。

2,玫障检查、判定方比：a、先判文是否是电该阀玫障。

1丿测试毛动机构。

斯掉削源，检查确保供毛正帝时，按动电滋线圈•务边上的手动开阀按钮，如果电该阀打开，说朗开阀正常。

丢开按钮看电该阀是否切换，如果正帝切换，说朗电该阀毛动轨行部分工作正帝。

2）测试电器部分。

手动炎转现场配电箔上的切换开关，切换开住置阀开，关闭时阀关闭，说朗电器部分正帝。

如不工作测量色滋线圏是否烧毀，给与更换。

3丿坎障处理方比：先校查供毛是否正帝，如不正帝则打开供毛阀门。

接着按上面提到判文方出的检查削该阀是否正帝并处理。

紧急情况下可以手动直接用毛管打开阀门3,色滋阀检修注意事项：两住五通亀璇阀a、活塞杆一之要活动灵活。

手工测试，按入活塞杆要感觉轻松，手松开后，活塞杆能往弹簧力的作用下自动恢复到按入前的原住置。

如不能自动弹出，请请理阀体内部和活塞杆上的灰尘并用优质润滑油处理，确保活療杆活动自由。

b、先导阀活塞同活療杆一样也要能轻松、自由的运动，处理方法同上。

c、先导阀正常工作的毛路一定要通畅，不通畅者可用细针对毛路进行杭理，确保毛路畅通无阻。

两位五通电磁阀通常与双作用气动执行机构配套使用， 两位是两个位置可控：开 -关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部 气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照 双作用气动执行机构工作原理。

下图为三通 球阀的工作原理图：点击此处查看全部新闻图片气动执行机构的几种控制方式一、 引言气动马达作为一种执行机构，在工业生产和工业控制中起着很重要的作用。

气动马达使用空气取代电力和液压来产生动力， 可以实现无级变速，可瞬间 启动、停滞和换向，具有自动冷却功能，无电火花，可在易燃易爆，如含有化学、 易燃性或挥发性等物质湿热和多尘的环境下运行，如矿区、隧道、油漆厂、化学 工厂、石化、生物科技、药厂、晶圆、半导体、光纤、兵工厂、船舶、养殖等行 业用于驱动，因用空气作为动力，容易获得，用后空气可以直接排入大气无污染， 压缩空气还可以进行集中供给和远距离控制。

二、 气动阀门执行器工作原理利用压缩空气推动执行器内多组组合气动活塞运动， 传力给横梁和内曲 线轨道的特性，带动空芯主轴作旋转运动，压缩空气气盘输至各缸，改变进出气 位置以三通球阀的工作原理图改变主轴旋转方向，根据负载（阀门）所需旋转扭矩的要求，可调整气缸组合数目，带动负载（阀门）工作。

三、气动阀门执行器的控制方式由于现在的控制方式和手段越来越多，在实际工业生常和工业控制中，用来控制气动执行机构的方法也很多，常用的有以下几种。

（—）基于单片机开发的智能显示仪控制智能显示仪是用来监测阀门工作状态，并控制阀门执行期工作的仪器, 它通过两路位置传感器监视阀门的工作状态，判断阀门是处于开阀还是关阀状态，通过编程记录阀门开关的数字，并且有两路与阀门开度对应的4〜20mA输出及两足常开常闭输出触点。

通过这些输出信号，控制阀门的开关动作。

根据系统的要求，可将智能阀门显示仪从硬件上分为3部分来设计：模拟部分、数字部分、按键/显示部分。

两位三通和两位五通电磁阀的特点
国内外的电磁阀从原理上分为三大类（即：直动式、分步直动式、先导式），而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类（直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。

直动式电磁阀：
原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

分布直动式电磁阀：
原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。

先导式电磁阀：
原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件。

气缸控制阀型号与类别二位二通，三位三通，多位多通电磁阀，多口多位阀。

二位是二个开口位置可控（开，闭），二位即二个通道口，多位即多个通道口。

例如下图，电磁阀连接状态图
某一气动原理图及主要元件配置
过滤减压阀+压力表。

二位五通双电控电磁阀的工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII二位五通双电控电磁阀的工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。

两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。

对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。

电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。

在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。

线圈电压等级一般采用DC24V、AC220V等。

两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

常开型指线圈没通电时气路是通的。

给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。

这相当于“自锁”。

基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。

2。
