郑州大学远程教育学院电力工程基础2012年9月第3次作业

第3次作业一、名词解释题（本大题共6分，共3小题，每小题2分）1.支路关系2.熔断器安秒特性3.开闭所二、计算题（本大题共30分，共5小题，每小题6分）1.某负载视在功率S=160kVA,功率因数为0.8滞后，试计算其有功和无功功率。

2.已知：单端口网络电压为U二220V,电流I=5A,电流相位落后于电压30°。

试计算其有功、无功功率。

3.己知某日有功负荷曲线峰值为516kW,有功负荷系数为0. 77,试计算其一天所消耗的电能。

4.某测量用互感器在0. 5级下的额定容量为60VA, 3级下的额定容量为300VA,所带二次测量仪表容量为：0.5级仪表23VA, 3级仪表77VA。

试判断该互感器能否满足测量准确度要求。

5.一条10kV电缆线路长2km,线路单位长度电阻、电抗分别为r o=0. 22Q/km, x o=0. 08Q/km,仅末端带一个负荷，量值为2500kW+ j 2000k var，试计算该线路的电压损失。

三、简答题（本大题共25分，共5小题，每小题5分）1.两根平行载流导体间电动力方向与电流相对方向有什么关系？2.两个屯力用户计算有功功率相等，但每月所消耗的电能却有较大差异，这是为什么？3.工程上选择N线截面积的方法通常为：照明干线选与相线等截面，动力干线选约相线截面一半。

你能分析一下这样选择的原因吗？4.多个电压等级电网电压基值选取的工程实际方法是什么？与原理性方法有何不同？5.配电变压器电流三段保护都装设在高压侧，若保护装置采用交流操作，操作屯源能否直接从低压母线上取得？四、问答题（本大题共25分，共5小题，每小题5分）1.树干式配电的特点是什么？2.架空线杆塔有哪几种类型？3.供配电系统设备、线缆的温升时间常数通常为多少？4.双电源环式配电能否闭环运行？5.下图线路WLO的容量应怎样考虑。

负奇琲场所五、分析题(本大题共14分，共2小题，每小题7分)1.你能否归纳出差动保护不平衡电流按来源的分类？j = 50kA2.某开关柜，铭牌参数给出最大短路峰值耐受电流为 " ,但未给出母线安装间距和支撑间距，你能否判断该开关柜母线的动稳定性？答案:一、名词解释题(6分，共3题，每小题2分)1.参考答案：支路关系指电路元件的电压电流关系，简称BR (Branch Relation)或VCR (Voltage Current Ralation)。

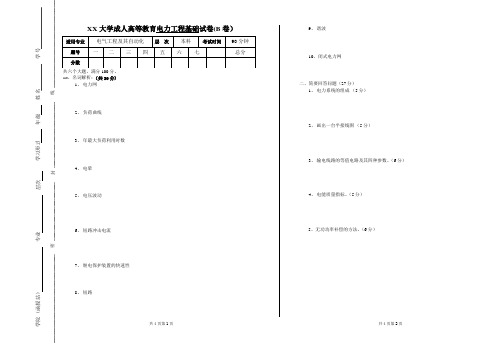

XX大学成人高等教育电力工程基础试卷(B卷）共六个大题，满分100分。

一、名词解析：（共30分)1、电力网2、负荷曲线3、年最大负荷利用时数4、电晕5、电压波动6、短路冲击电流7、继电保护装置的快速性8、短路9、谐波10、闭式电力网二、简要回答问题（27分）1、电力系统的组成.（5分）2、画出一台半接线图.（5分）3、输电线路的等值电路及其四种参数。

（6分）4、电能质量指标。

（5分）5、无功功率补偿的方法。

（6分）三、计算题（25分）1、已知所示的输电系统，各个参数已表示在图中，求：各元件的标幺值电抗(15分）2、某降压变电所有一台SFL1—20000/110型双绕组变压器，变比为110/11,试验数据为ΔP0=22KW，I0％=0。

8，ΔP K=135KW,U K%=10。

5，试求变压器归算到高压和低压侧的参数.(10分）四、分析题（10分）画出压互感器的四种接线方式，并分析其反映的物理量及其作用。

五、综述题：（8分）过载保护、过电流保护、短路保护的异同点？函授电力工程B卷标准答案和评分标准一、名词解析（共30分）2、电力网：由输电线路、变压器组成的网络3、负荷曲线:功率随时间变化的曲线4、年最大负荷利用时数：最大负荷在全年所消耗的能量与实际消耗的能量所对应的时间.5、电晕:导线周围空气的电离现象6、电压波动：电压变化的最大范围与额定值之比7、短路冲击电流：短路电流的最大峰值8、继电保护装置的快速性：指保护装置的动作时间9、短路：电路中不同电位点的直接连接10、谐波：电流中含有工频的整数倍的频率11、闭式电力网：从两个及以上电源获取能量的系统说明：每题3分二、简要回答(27分）1、电力系统的组成。

由发电厂、输电线路、变压器和用户组成的系统（5分）错一个扣1分2、画出一台半接线图.(5分)说明：错一个扣一分3、输电线路的等值电路及其四种参数。

（6分)说明:错一处扣一分，共4分电阻、电抗、电纳、电导四个参数为2分。

1. 输电线路和变压器的功率损耗如何计算？它们在导纳支路上损耗的无功功率有何不同？2.输电线路和变压器阻抗元件上的电压降落如何计算？电压降落的大小主要由什么决定？电压降落的相位主要由什么决定？何时出现线路末端电压高于首端电压的情况？3. 节点导纳矩阵是如何形成的？它有何特点？其各元素的物理意义是什么？4． 什么是PQ 、PV 和平衡节点。

电力系统什么样的节点与之对应？ 5． 试将PQ 分解法与完整的牛顿-拉夫逊法潮流计算的主要特点做比较 6.电网结构如图1所示，其额定电压为10kV ，已知各节点的负荷功率及线路参数Ω+=Ω+=Ω+=∙+=∙+=∙+=)0.3j 5.1()0.20.1()4.2j 2.1()15.02.0()3.0j 5.0()2.0j 3.0(2423124~3~2~Z j Z Z A MV j S A MV S A MV S试作功率和电压计算。

U 133P 4+jQ 4图17.由A 、B 两端供电的电力网，其线路阻抗和负荷功率等如图2所示。

试求当A 、B 两端供电电压相等（即U A =U B ）时，各段线路的输送功率是多少？（不计线路的功率损耗）U BMVAj S 1530a +=MVAj S b 1020+=图28.电力网络等值电路参数如图3所示。

（1）求其节点导纳矩阵；（2）若2、4节点间没有理想变压器，修改由（1）形成的节点导纳矩阵。

9.试用牛顿—拉夫逊法去解)(01)(21222211=+==-+=x x x f x x x f起始猜测为010201==x x 、，作两次迭代（注：真解为2121=-=x x ）。

1.同步发电机并列方式包括两种，即___A___A.准同期并列和自同期并列B.全自动准同期并列和手动准同期并列C.全自动准同期并列和半自动准同期并列D.半自动准同期并列和手动准同期并列2. 承担电力系统频率二次调整任务的发电厂称为___D____A.补偿电厂B.调峰电厂C.调相电厂D.调频电厂3. 设机组并列允许压差标幺值为0.1（以额定电压10kV为基准），若发电机电压为10.5kV，系统电压为10kV，则___B____ 。

A.压差不符合要求，发电机需要升压至11kVB.压差符合要求，发电机电压无需调节C.压差不符合要求，发电机需要降压至10kVD.压差不符合要求，发电机需要降压至9Kv4. 自动并列装置检测并列条件的电压，人们通常称为___C____ 。

A.并列电压B.脉动电压C.整步电压D.线性电压5. 主站与子站间通常采用的通信方案是__B____A.自愈式双环B.单模光纤C.多模光纤D.自愈式单环6. 发电机准同步并列后，经过了一定时间的振荡后才进入同步状态运行，这是由于合闸瞬间___A____A.发电机与系统之间存在电压幅值差B.发电机的冲击电流超过了允许值C.发电机与系统之间存在频率差D.发电机与系统之间存在电压相位差7. 下面哪一项最不可能是励磁控制系统的作用？DA.改善电力系统运行的稳定性B.独立运行机组的电压控制C.并网运行机组的无功调节D.改善电力系统运行的经济性8. 下列关于AGC和EDC的频率调整功能描述正确的是___C____ 。

A.AGC属于一次调频，EDC属于二次调频B.AGC属于二次调频，EDC属于一次调频C.AGC属于二次调频，EDC属于三次调频D.AGC属于一次调频，EDC属于三次调频9.某同步发电机的额定有功输出为100MW，系统频率下降0.5Hz时，其有功功率增量为20MW，那么该机组调差系数的标幺值为___B____ 。

A.20B.0.05C. -0.05D. -2010. 当发电机组与电网间进行有功功率交换时，如果发电机的电压落后电网电压，则发电机___C____ 。

《电路》第12章在线测试《电路》第12章在线测试剩余时间：58:13答题须知：1、本卷满分20分。

2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。

3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。

第一题、单项选择题（每题1分，5道题共5分）1、在线性电路中，有一个正弦电源作用或多个同频电源共同作用时，各部分的稳态电压和电流都是（）．A、直流B、交流C、同频的正弦量D、不定2、将一个周期函数展开成一系列谐波之和的傅里叶级数称为（）．A、谐波分析B、谱分析C、相位分析D、次谐波分析3、把各次谐波的振幅用相应的线段表示在幅值－频率的平面上，所得的图形为（）．A、幅度频谱B、相位频谱C、三角波D、锯齿波4、非正弦周期电压的（）等于恒定分量的平方与各次谐波有效值平方之和的平方根．A、平均值B、瞬时值C、有效值D、最大值5、在直流分量作用时，将电容看作（）．A、开路B、短路C、常数D、电压源第二题、多项选择题（每题2分，5道题共10分）1、下列波形中属于非正弦周期波形的是（）．A、脉冲波形B、锯齿波C、余弦波D、方波电压2、可以用一个周期函数表示的是（）．A、周期电压B、非周期电压C、周期电流D、非周期电流3、周期函数的傅里叶展开式中（）．A、一定包含周期函数的恒定分量B、可能包含直流分量C、可能包含基波分量D、可能包含高次谐波分量4、非正弦周期交流信号的特点是（）．A、不是正弦波B、是正弦波C、按周期规律变化的D、谐波幅值随频率增大而递减5、关于非正弦周期电流电路，下列描述中正确的是（）。

A、电路参数随频率变化B、电路参数不随频率发生变化。

C、电路响应等于各次谐波单独作用时分响应的瞬时值叠加D、电路响应等于各次谐波单独作用时分响应的相量叠加第三题、判断题（每题1分，5道题共5分）1、谐波分析法实质上是把非正弦周期电流电路的计算，转化为一系列正弦电流电路的计算．（）正确错误2、计时起点的变动可以使各次谐波的初相作相应的改变．（）正确错误3、磁电系仪表测的是周期电量的恒定分量．（）正确错误4、电磁系仪表测的是周期电量的有效值．（）正确错误5、可以把不同频率的正弦电压相量或电流的相量直接相加．（）正确错误。

第3次作业一、名词解释题（本大题共24分，共6小题，每小题4分）1.大干扰2.动力系统3.电力系统的无功-电压静态特性4.发电机的进相运行5.整流侧6.逆变侧二、作图题（本大题共10分，共1小题，每小题10分）绘图说明何谓：1、输电网，2、动力系统，3、电力系统三、计算题（本大题共12分，共1小题，每小题12分）如图3 所示，图中各参数如下：[P_82397C06D0FFC3569D15E0313*******]四、简答题（本大题共24分，共6小题，每小题4分）1.何谓一次能源和二次能源？2.简述输电线的分类与应用。

3.频率控制包括娜些内容？4.何谓标么制？为什么基准值必须遵守一些约束条件？5.电力系统的电压调节与频率调节有哪些相似之处？6.简述发电厂的形式？五、问答题（本大题共30分，共6小题，每小题5分）1.何谓序网络、基本方程、补充方程、边界条件、复合序网？2.旋转电机、变压器、输电线路的负序阻抗与正序阻抗有何关系？3.旁路母线系统的结构与作用是什么？4.普通三绕组升压变压器与降压变压器的参数与用途有何差别？5.简述电力系统短路发生的原因及其危害。

6.发电机单位调节功率的意义是什么，它与发电机的调差系数有何关系？负荷的单位调节功率的意义是什么？答案:一、名词解释题（24分，共6题，每小题4分）1.参考答案：干扰量很大，且变化十分突然。

解题方案：评分标准：简要给出各名词的含义2.参考答案：发电厂、输电网与用户组成的系统称为动力系统。

解题方案：评分标准：简要给出各名词的含义3.参考答案：在稳定运行状态下无功电源发出的无功与电压的关系(QG (U))和无功负荷吸收的无功与电压的关系(QL (U) ) o解题方案：评分标准：按答题要点得分4.参考答案：当发电机端电压超过其空载电压U0时，无功-电压静态特性QG<0,发电机进入吸收无功状态，称为进相运行。

解题方案：评分标准：按答题要点得分5.参考答案：直流输电系统中，送电端经晶闸管整流器将交流变为直流，称为整流侧解题方案：评分标准：按答题要点得分6.参考答案：直流输电系统中，受电端经晶闸管逆变器将直流变为交流，称为逆变侧。

《电路》第02章在线测试
A B
C D
、对一端口来说，从它的一个端子流入的电流一定（）从另一个端子流出的电流．
A B
C D
、若星形连接的三个电阻相等，则三角形连接的电阻为（）的星形电阻．
A B
C D
、串联电阻的等效电阻必（
A B
C D
、并联电阻的等效电阻必（
A B
C D
D、电流源和电导的并联组合
2、等效变换的核心是（）．
A、对外等效
B、变换前后未变换部分的伏安特性不变
C、对内等效
D、对内不一定等效
3、根据基尔霍夫电流定律，多个理想电流源串联的条件是（）．
A、电压相等
B、电流相等
C、方向一致
D、阻抗相等
4、如果一个端口内部仅含电阻，可用（）的方法，求得它的等效电阻．
A、电阻的串并联等效变换
B、星形和三角形等效变换
C、叠加定理
D、诺顿定理
5、求端口等效电阻的一般方法是（）．
A、加电压求电流法
B、加电流求电压法
C、等效变换法
D、叠加法
第三题、判断题（每题1分，5道题共5分）
1、受控电源也能像实际电路模型那样进行等效变换．（）
正确错误 2、若电路中含用受控源，在进行等效变换时要保存控制支路．（）
正确错误、在星形连接中，各个电阻分别接在三个端子的每两个端子之间．（）
正确错误、理想电压源和理想电流源相串联等效为理想电流源．（
正确错误、端口的输入电阻也就是端口的等效电阻．（
正确错误。

第三次作业1、已知对称三相电路的末端电压及末端三相功率，试写出线路电压降落公式。

2、已知某四结点网络的结点导纳阵Y若从结点2 接出一变压器支路如下图，并新增结点5。

试写出变压器的等值电路与其参数以及新的结点导纳阵。

2、什么是频率的一次调整、二次调整、三次调整？由发电机组调速器调整由负荷变动引起的频率偏移，称为频率的一次调整；由发电机组的调频器调整负荷变动引起的频率偏移，成为频率的二次调整；根据预测的负荷曲线，按优化原则在各厂（机组）间进行经济负荷分配，称为三次调整。

3、有功功率负荷的分类？答：可以分为三大类: （1）变动周期小于10s，变化幅度小的随机负荷；（2）变动周期在10s~180s，变化幅度较大的负荷；（3）变动周期最大且变化幅度最大的可预测负荷。

5、在枯水期和洪水期，削峰填谷最优先考虑调整什么类型电厂的功率（不考虑抽水蓄能电站）？为什么？答：在有水电厂的系统，应充分合理的利用水力资源，避免弃水。

无调节水电厂的全部功率和有调节水库水电厂的强迫功率应首先投入置于负荷曲线的底部。

有调节水库的水电厂的可调功率在洪水季节应优先投入，在枯水季节应承担高峰负荷。

对于火电厂应力求降低单位功率煤耗，优先投入高效的高温高压机组。

一般在负荷曲线的腰荷处运行，并力求降低火电厂的成本，增加燃用当地劣质煤，并使这类燃烧劣质煤的火电厂处于腰荷部分运行。

对于中温中压机组，虽然效率低于高温高压机组，但可调功率较大，在枯水季节可代替水电厂在锋荷部分运行。

6、某电厂有三台机组，各机组的耗量特性及功率约束如下：F1=4＋0.3P G1＋0.0007P G12 吨/小时，100MW≤P G1≤200MWF2=3＋0.3P G2＋0.0004 P G22 吨/小时，120MW≤P G2≤250MWF3=3.5＋0.3P G3＋0.00045P G32 吨/小时，150MW≤P G3≤300MW当要求电厂总出力为700MW 时，试确定不考虑网损的发电厂功率的经济分配。
