郑州大学远程教育学院《电路》

教学大纲课程编码：05311230课程名称:电路英文名称：Circuit Theory学分：5学时：75(其中：讲课学时：75 分析讨论：0 实验学时：0 上机学时：0）课程内容：“电路”课程是一门研究电路理论、电路分析与综合的基础工程学科，它属于电类以及相关各专业共同的一门主要的技术基础课.课程内容主要包括：电路基本概念和电路定律、电阻电路的等效变换、电阻电路的分析方法、电路定理、动态电路的时域分析、正弦稳态电路的分析、谐振电路、互感电路、三相电路、非正弦周期电流电路、动态电路的复频域分析、电路方程的矩阵形式、二端口网络。

通过学习本门课程，使学生掌握电路理论的基本知识、基本分析计算方法和基本实验技能，为学习后继相关课程准备必要的电路理论知识，为从事工程技术工作、科学研究以及开拓性技术领域打下坚实的基础。

选课对象:自动化、电气工程、电子信息工程、电子信息科学与技术、农业电气化、生物医学工程、机械电子工程、测控技术与仪器、光信息科学与技术、通信工程、建筑电气与智能化等专业的本科学生先修课程:高等数学、工程数学、物理教材：《电路原理》（第2版）陈晓平李长杰主编，机械工业出版社，2011年7月出版电路Circuit Theory课程编号：05311230学分：5学时：75 （其中：讲课学时：75 分析讨论:0 实验学时：0 上机学时：0）先修课程：高等数学、工程数学、大学物理适用专业:自动化、电气工程、电子信息工程、电子信息科学与技术、农业电气化、生物医学工程、机械电子工程、测控技术与仪器、光信息科学与技术、通信工程、建筑电气与智能化等专业教材：《电路原理》(第2版)陈晓平李长杰主编，机械工业出版社，2011年7月出版开课学院：电气信息工程学院一、课程的性质与任务《电路原理》课程是一门研究电路理论、电路分析与综合的基础工程学科，它属于电类以及相关各专业共同的一门主要的技术基础课。

本课程是电类专业以及相近专业的入门课。

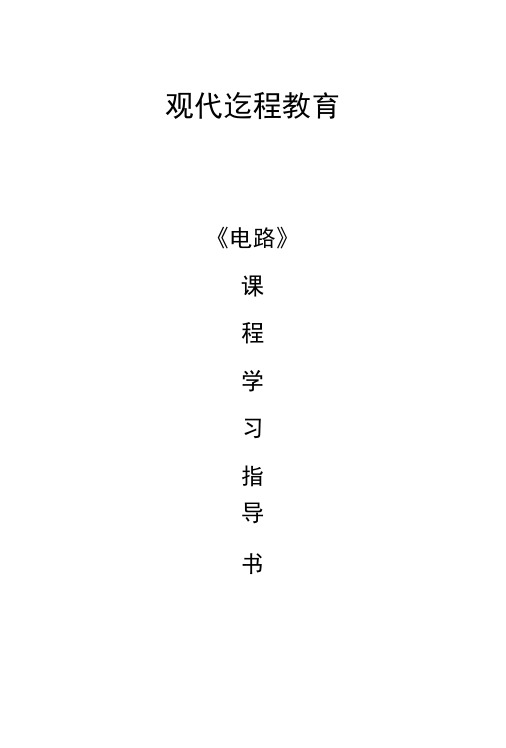

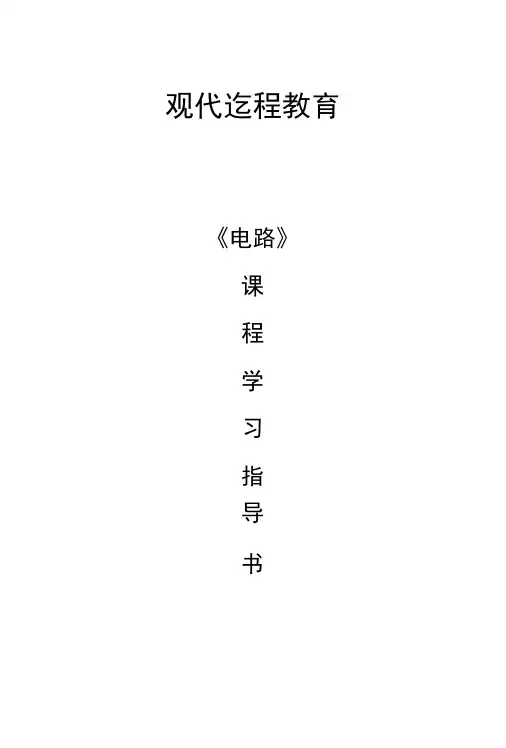

观代迄程教育《电路》课程学习指导书第一章电路模型和电路定律（一）本章学习目标电路理论主要研究电路中发生的电磁现象，用电流i、电床u、和功率P等物理量來描述其中的过程。

因为电路是由电路元件构成的，因而整个电路的表现如何既要看元件的连接方式，乂要看元件的特性，这就决定了电路中各支路电流、支路电压要受到两种基本规律的约朿，即元件约朿（VCR）和结构约束（亦称拓扑约朿）。

掌握电路的基本规律是分析电路的基础。

本章学习目标：理解电路和电路模熨的基本概念和类世；熟练掌握电流和电压的参考方向；学会电功率的定义及计算方法；理解电路元件（包括电阻、电容、电感、独立电源和受控电源）的VCR和电磁特性；能运川基尔霍夫定律和电路元件的VCR计算简单电路的电压、电流和功率。

（二）本章重点.要点1、电流和电压的参考方向：关联和非关联参考方向。

2、电功率的定义及计算方法。

3、电路元件的概念及类型。

4、电阻元件的数学定义及符号，伏安关系（VCR）,功率和能量。

5、电容元件的数学定义及符号，伏安关系，功率和储能。

6、电感元件的数学定义及符号，伏安关系，功率和储能。

7、电压源的数学模型、电磁特性及伏安特性，电流源的数学模型、电磁特性及伏安特性。

8、受控源的特点、类型、伏安特性和电路模型。

10.基尔霍夫定律，支路、结点、回路、网孔及结构约束的基本概念，基尔霍夫定律KCL、KVLo（三）本章练习题或思考题1、已知图中电压源发出20W功率，求电流几。

3、〃i=10V, 〃2=5V。

分別求电源、电阻的功率。

4 •求图示电路中的电流九2A8A5•求图示电路屮的电压s第二章电阻电路的等效变换（-）本章学习目标“等效变换”在电路理论屮是很重要的概念，电路等效变换的方法是电路问题分析屮 经常使用的方法。

等效变换的忖的是简化电路，方便地求出需要求的结果。

本章学习目标：理解等效变换的思想；掌握应用筹效变换的方法分析电路；掌握输入 电阻的求法。

能运用等效变换的方法简化二端网络。

第一章1.（变压器乙类推挽乙类互补推挽）2.乙类互补推挽放大电路工作原理【乙类工作时，为了在负载上合成完整的正弦波，必须采用两管轮流导通的推挽电路】3.实际电路问题（小题）（交越失真产生的原因及补救的措施）【由于导通电压的影响，造成传输电路传输特性的起始段弯曲，在正弦波的激励下，输出合成电压波形将在衔接处出现严重失真，这种失真称为交越失真】【在输入端为两管加合适的正偏电压，使它们工作在甲乙类状态】4.互补推挽电路提出的原因，解决了什么样的问题【当乙类功率管工作时，只在半个周期导通为了在负载上合成完整的正弦波，必须采用两管轮流导通的推挽电路】5.单电源供电的互补推挽电路中，电容起到了什么作用，怎么等效成双电源供电【与双电源供电电路比较，仅在输出负载端串接一个大容量的隔直流电容Cl，V CC 与两管串接，若两管特性配对，则V O = V CC/2，C L 实际上等效为电压等于V CC/2 的直流电源】6.传输线变压器传输信号的时候采用了什么样的方法【传输线变压器，低频依靠变压器磁耦合方式传输信号，高频依靠传输线电磁能交换方式传输信号，所以高频受限于传输线长度，低频受限于初级绕组电感量】7.整流器的作用【整流器：电网提供的50Hz交流电—直流电。

整流电路的功能是将电力网提供的交流电压变换为直流电压】8.计算：利用传输线变压器，端电压相等，两端电流大小相等方向相反这样的准则计算传输线变压构成的阻抗变换器的阻抗比第二章丙类谐振功率放大器1.电路结构【Z L ——外接负载，呈阻抗性，用C L 与R L 串联等效电路表示L r 和C r ——匹配网络，与Z L 组成并联谐振回路调节C r 使回路谐振在输入信号频率V BB——基极偏置电压，设置在功率管的截止区，以实现丙类工作】2.偏置条件【基极偏置电压，是静态工作点设置在功率管的截止区，以实现丙类（导通小于半个周期）工作】3.工作原理【输入完整正余弦波形，ib和ic为脉冲波形，要求输出为同频率正余弦电压，所以在输入、输出端要有谐振回路，使ib和ic电流变为基波电压，实现无失真输出】4.谐振回路的作用【选频：利用谐振回路的选频作用，可将失真的集电极电流脉冲变换为不失真的输出余弦电压阻抗匹配：调节 Lr 和 Cr , 谐振回路将含有电抗分量的外接负载变换为谐振电阻Re ，实现阻抗匹配】5.直流供电【因为丙类功率谐振放大器是放大高频信号，对于高频信号的直流供电来说，应该引入高频扼流圈和滤波电容，进行高低频信号隔离，提高稳定性】6.谐振功率放大器工作状态【欠压、临界和过压状态（波形形貌）】7.谐振功率放大器外部特性【负载特性放大特性（可以构成线性放大器，作为线性功放和振幅限幅器）调制特性（运用到基极、集电极调制电路，实现调幅作用）】1.正弦波振荡器【反馈振荡器、负阻振荡器】2.反馈振荡器结构组成【由主网络和反馈网络构成的闭合环路】3.闭合环路成为反馈振荡器的三个条件【(1) 起振条件——保证接通电源后从无到有地建立起振荡(2) 平衡条件——保证进入平衡状态后能输出等幅持续振荡(3) 稳定条件——保证平衡状态不因外界不稳定因素影响而受到破坏】4.三点式正弦波振荡器组成法则【交流通路中三极管的三个电极与谐振回路的三个引出端点相连接，其中，与发射极相接的为两个同性质电抗，而另一个（接在集电极与基极间）为异质电抗】5.判断能否产生正弦振荡的方法【(1)是否可能振荡——首先看电路供电是否正确；二是看是否满足相位平衡条件(2)是否起振——看是否满足振幅起振条件(3)是否产生正弦波——看是否有正弦选频网络】6.3.2.3例题（不看例2）7.对于各个类型的振荡电路的优势【晶体振荡器优势：将石英谐振器作为振荡器谐振回路，就会有很高的回路标准性，因此有很高的频率稳定度】8.实现负阻振荡器利用的是什么【平均负增量电导】9.平均负增量电导在正弦波振荡器当中实现的作用【当正弦电压振幅增加时，相应的负阻器件向外电路提供的基波功率增长趋缓。

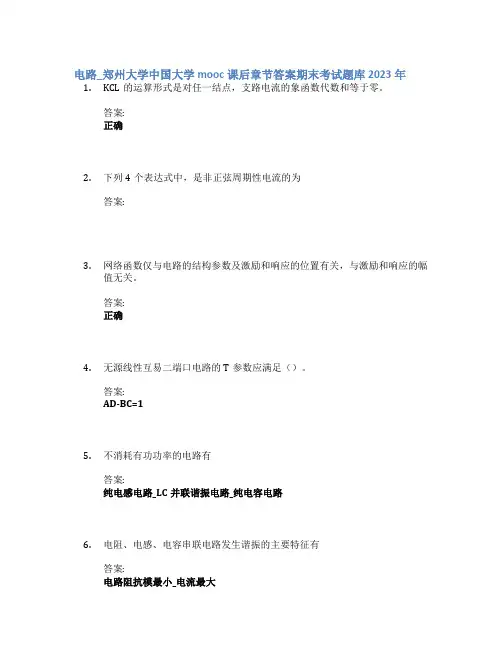

电路_郑州大学中国大学mooc课后章节答案期末考试题库2023年1.KCL的运算形式是对任一结点，支路电流的象函数代数和等于零。

答案:正确2.下列4个表达式中，是非正弦周期性电流的为答案:3.网络函数仅与电路的结构参数及激励和响应的位置有关，与激励和响应的幅值无关。

答案:正确4.无源线性互易二端口电路的T参数应满足（）。

答案:AD-BC=15.不消耗有功功率的电路有答案:纯电感电路_LC并联谐振电路_纯电容电路6.电阻、电感、电容串联电路发生谐振的主要特征有答案:电路阻抗模最小_电流最大7.非正弦周期电路的平均功率计算公式为（）。

答案:8.三相对称电压是指三个大小相等，频率相同，相位依次相差( )的三个正弦电压。

答案:120度9.谐波分析法可用于非线性电路。

答案:错误10.星形联接的对称三相电路中线电压和相电压的关系为答案:11.傅里叶级数是一个无穷级数，谐波项数取得越多，合成曲线就越接近原来的波形。

答案:正确12.将三相电动机的电源接线任意对调两根，就可以实现电动机的反转。

答案:正确13.若RC串联电路对三次谐波的阻抗为(3-j6) Ω，则对基波的阻抗为（）。

答案:(3-j18) Ω14.已知电容的电压和电流为关联参考方向，电压初值为u(0-)，则电容的串联形式的运算电路模型为答案:15.已知电感的电压和电流为关联参考方向，电流初值为i(0-)，则电感的串联形式的运算电路模型为答案:16.已知网络函数H(s)的极点位置如图所示，则该网络的冲激响应将是【图片】答案:以衰减指数曲线为包络线的正弦函数17.RLC并联电路发生并联谐振时，以下说法正确的是答案:总输入导纳(模值)为最小值_端口电流和端口电压同相位_电容电流和电感电流大小相等且相位相反18.用二瓦法测量三相负载总功率，试问下图所示的4种接法中，正确的是答案:_19.电阻、电感和电容串联的正弦交流电路，发生谐振的条件是答案:阻抗角等于零_电抗等于零20.对称三相电源，说法正确的是答案:三相电压的相量和等于0_三相电压瞬时值之和等于0_三相电压有效值之和不等于021.非正弦周期电流电路中，对不同的谐波，元件的阻抗值与频率的关系描述错误的是答案:电感的感抗随频率增加而减小_电阻的阻值随频率增加而增大_电容的容抗随频率增加而增大22.在用谐波分析法计算非正弦周期电流电路时，下列说法正确的是（）。

《电路》第01章在线测试第一题、单项选择题（每题1分，5道题共5分）1、理想电流源的电流为定值，电压为（B），且由外电路决定．A、常数B、任意值C、零D、正值2、基尔霍夫电流定律是（B）的体现．A、能量守恒B、电荷守恒C、功率守恒D、电压平衡3、基尔霍夫定律适用于（A）电路．A、集总参数B、分布参数C、非线性DD、线性4、由高电位点指向低电位点的方向，是电压的（B）．A、参考方向B、实际方向C、关联参考方向D、非关联参考方向5、已知元件吸收的功率为P＝-5W，在关联参考方向下，电压为5V,则电流为（A）A．A、-1B、1C、-5D、5第二题、多项选择题（每题2分，5道题共10分）1、由电容元件的电压和电流关系式可以看出（BD）．AA、电流的大小和方向取决于电压的大小BB、电压增高时，电容器充电C、电压不随时间变化时，电容相当于短路DD、电压不随时间变化时，电容相当于开路2、下列元件中属于动态元件的有（BC）．A、电阻B、电感C、电容D、电压源3、下列元件中属于储能元件的有（AD）．A、电容B、电流源C、电阻D、电感4、当施加于电容元件上的电压不随时间变化时，电容元件相当于（AB）．AA、电流为零的电流源BB、开路线C、电压为零的电压源DD、受控电压源5、电感元件和电容元件具有的共同性质是（AD）．A、动态元件B、有源元件C、耗能元件D、记忆元件第三题、判断题（每题1分，5道题共5分）1、线性和非线性电容元件的库伏特性都是一条通过原点的直线．（）错误2、当理想电压源的数值为零时，可用一条短路线来代替．（）正确3、当理想电流源的数值为零时，可用一条短路线来代替．（）错误4、电路的两类约束为结构约束和元件约束．（）正确5、无论电压和电流的参考方向如何，电阻元件总是服从欧姆定律．（）错误《电路》第02章在线测试第一题、单项选择题（每题1分，5道题共5分）1、由时不变线性无源元件，线性受控源和独立电源组成的电路，称为（A）．A、线性时不变电路B、线性时变电路C、非线性时不变电路D、非线性时变电路2、当电路中的独立电源都是直流电源时，这类电路简称为（B）．A、交流电路B、直流电路C、线性电路D、非线性电路3、几个电阻首尾分别连在一起，这种连接为电阻的（A）．A、串联B、并联C、混联D、三角形连接4、实际电压源的电路模型是一理想电压源和一电阻的（A）．A、串联B、并联C、混联D、三角形连接5、并联电阻的等效电阻必（C）任一个并联的电阻．A、大于B、等于C、小于D、不小于第二题、多项选择题（每题2分，5道题共10分）1、通过变换，可以用一个电阻等效的有（AC）．AA、串、并联电阻BB、三角形连接的电阻C、仅含电阻的线性无源一端口网络DD、RC串联电路2、任一含源二端电阻网络对外电路而言一般可等效为（CD）．AA、电阻元件B、电感元件CC、电压源和电阻的串联组合D、电流源和电导的并联组合3、根据基尔霍夫电压定律，多个理想电压源并联的条件是（AC）．A、电压相等B、电流相等C、极性一致D、极性相反4、求端口等效电阻的一般方法是（ABC）．A、加电压求电流法BB、加电流求电压法CC、等效变换法DD、叠加法5、电阻的星形和三角形连接都通过三个端子与外部相连，电阻的星形和三角形等效变换的条件是（AC）．A、对应端子的电压电流伏安关系相同B、对应端子之间的电压相同C、若有一对端子的电压相同，则另两对端子的电压也相同D、流入对应端子的电流分别相等第三题、判断题（每题1分，5道题共5分）1、星形电阻等于三角形相邻电阻的乘积与三角形电阻和的比值．（）正确2、并联电路中，等效电阻吸收的功率不等于各电阻功率之和．（）错误3、理想电压源和理想电流源相串联等效为理想电流源．（）正确4、理想电压源和理想电流源相并联等效为理想电压源．（）正确5、端口的输入电阻也就是端口的等效电阻．（）正确《电路》第03章在线测试第一题、单项选择题（每题1分，5道题共5分）1、b条支路，n个节点的电路，则树支数为（A）．A、n-1B、b-1C、b-(n-1)D、b2、支路电流法的求解对象为（C）．A、支路电压B、回路电流C、支路电流D、回路电压3、b条支路，n个节点的电路，支路电流法求解的电路变量数为（B）．A、2bB、bC、b-(n-1)D、b-14、b条支路，n个节点的电路，结点法求解的电路变量数为（D）．A、bB、n-1C、b-1D、b-(n-1)5、网孔法中自阻为（A）．A、恒为正B、恒为负C、恒为零D、可正可负第二题、多项选择题（每题2分，5道题共10分）1、对b条支路，n个节点的电路，下面的几个参数等价的是（ABC）．A、独立的ＫＣＬ方程数B、树支数C、n-1D、独立的ＫＶＬ方程数2、对于Ｇ的任意一个树，加入一个连支后，会形成一个回路，并且此回路除所加连支外均由树支组成，这种回路称为（ABC）．A、单连支回路B、独立回路C、基本回路D、KCL回路3、对于b条支路，n个节点的连通图Ｇ，下面几个参数值相等的是（ABD）．A、基本割集数B、树支数C、连支数D、n-14、由KCL和KVL所表示的电压和电流之间的约束关系（BCD）．A、与支路的具体内容有关B、与支路的具体内容无关C、取决于电路中节点与支路间结构的关系D、取决于电路中回路与支路间结构的关系5、在网孔电流法中，网孔电流方程右端为各网孔电压源的代数和，其中的电压源包括（ABC）．AA、与电阻串联的电压源BB、无伴电流源两端的电压C、无伴电压源DD、电流源和电阻的并联组合电压第三题、判断题（每题1分，5道题共5分）1、网孔电流方程中的互电阻总是负值，与电流的流向无关．（）错误2、当一条支路仅含电流源而不存在与之并联的电阻时，称为无伴电流源．（）正确3、当一条支路仅含电压源而不存在与之串联的电阻时，称为无伴电压源．（）正确4、对图中的每一条支路指定了参考方向的图称为有向图．（）正确5、回路电流法中的回路电流是真实存在的．（）错误《电路》第04章在线测试第一题、单项选择题（每题1分，5道题共5分）1、含源二端口网络可使用（D）和电阻的串联电路来等效．A、电流源B、受控电压源C、受控电流源D、电压源2、替代定理表明在线性电路中，替代后未被替代的支路的电压和电流将（D）．A、变大B、变小C、不定D、保持不变3、应用叠加定理时，要注意各电源单独作用时，电压和电流的参考方向与原电路各电源共同作用时的参考方向（B）A、相反B、一致C、不定D、任意选4、互易网络的激励和响应互换位置后，激励电压和电流的比值（C）．A、变大B、变小C、不变D、不定5、互易网络的激励和响应互换位置后，激励电压与响应电压的比值（B）激励电流与响应电流的比值．A、大于B、等于C、小于D、不定第二题、多项选择题（每题2分，5道题共10分）1、叠加定理适用于下列哪些电路（AC）．A、线性电阻电路B、非线性电阻电路C、线性电感电路D、非线性电容电路2、对含源一端口网络，下列哪两个电路是等效的（CD）．A、电源等效电路B、电阻等效电路C、诺顿等效电路D、戴维南等效电路3、当含源一端口内部仅含受控源时，在它内部的独立电源置零后，输入电阻（AD）A、可能为零B、可能为定值C、可能不存在D、可能为无限大4、特勒根定理２说的是（BC）．A、功率守恒的表达式B、同一电路在不同时刻的相应支路电压和支路电流间必须遵循的是数学表达式C、两个具有相同拓扑结构的电路中，一个电路的支路的电压和另一个电路的支路电流间应遵循的数学关系式D、两个具有相同拓扑结构的电路中，一个电路的支路的电流和另一个电路的支路电流间应遵循的数学关系式5、互易定理包括（ABC）．A、互易定理的第一种形式B、互易定理的第二种形式C、互易定理的第三种形式D、特勒根定理第三题、判断题（每题1分，5道题共5分）1、叠加定理适用于线性和非线性电路．（）错误2、替代定理可适用于线性和非线性电路．（）正确3、所谓含源一端口网络的输入电阻等于，将含源一端口网络内部的独立源置零时，从端口看进去的电阻．正确4、对偶定理只局限于电阻电路．（）错误5、对偶和等效是两个不同的概念．（）正确《电路》第05章在线测试第一题、单项选择题（每题1分，5道题共5分）1、若果在同相和反相输入端同时加输入电压，运放的这种输入情况称为（A）．A、差动输入B、同相输入C、反相输入D、差动输出2、在运放的实际应用中，通常通过一定的方式将使输出的一部分反馈到输入中，这种工作方式称为（B）．A、开环运行B、闭环运行C、正反馈D、负方馈3、对理想运放而言，两个输入端子的对地电压（A）．A、相等B、同为零C、同为正值D、同为负值4、当运放为差动输入时，差动输入电压被强制为（D）．A、正值B、负值C、大于１的值D、零5、在分析运放的放大作用时可以不考虑（D）．A、输入电流B、输入电压C、输出电压D、偏置电源第二题、多项选择题（每题2分，5道题共10分）1、运算放大器输出电压与输入电压的比值称为（AD）．A、电压放大倍数B、电流放大倍数C、功率放大倍数D、电压增益2、对含有理想运放的电路分析时可运用（ABC）．A、虚短路规则B、虚断路规则C、结合节点电压法D、网孔法3、运放是由（ABCD）组成的．A、输入级B、中间级（以放大电压）C、输出级D、偏置电路4、实际运放具有的特点是（ABC）．A、输出电阻小B、输入电阻大C、放大倍数大D、输出电压小5、运放的放大也称为比例运算，主要包括（AB）．A、同相放大B、反相放大C、同相微分运算D、同相积分运算第三题、判断题（每题1分，5道题共5分）1、实际运放的放大倍数为有限值，且随着频率的增高而增高．错误2、倒相放大器的输出电压与输入电压同相．错误3、反相输入加法器的输出电压与输入电压反相．正确4、同相输入加法器的输入信号通过各自的电阻与反相端相联．错误5、在列结点电压方程时，不宜对运放的输出端列方程．正确《电路》第06章在线测试第一题、单项选择题（每题1分，5道题共5分）1、含有动态元件的电路称为（B）．A、电阻性电路B、动态电路C、放大电路D、微分电路2、发生换路的瞬间，电流为Ｉ的电感元件相当于（C）．A、短路元件B、开路元件C、电流值为Ｉ的电流源D、电流值为Ｉ的受控电流源3、当电路中没有独立电源的作用，仅由动态元件的初始储能引起的响应称为（A）．A、零输入响应B、零状态响应C、全响应D、冲激响应4、当电路的初始状态不为零，且有独立电源作用时产生的响应称为（C）．A、零输入响应B、零状态响应C、全响应D、冲激响应5、电路对单位阶跃函数输入的响应称为（A）．A、单位阶跃响应B、单位冲激响应C、全响应D、单位梯度响应第二题、多项选择题（每题2分，5道题共10分）1、一阶电路中，电容电压和电感电流的初始值称为（AB）．A、独立的初始态条件B、电路的初始条件C、非独立的初始条件D、电路的终态2、一般情况下，一阶电路的全响应可表示为（ABD）．A、零状态响应＋零输入响应B、强制分量＋自由分量C、零状态响应D、稳态分量＋暂态分量3、不消耗无功功率的电路为（AD）．A、纯电阻电路B、电阻和电容的串联电路C、纯电容电路D、星形连接的电阻电路4、当冲激函数作用于零状态的一阶电路，在t＝0-到t＝0+的区间内可使（AD）发生突变．A、电感电流B、电阻上的电流C、电容电流D、电容电压5、一阶电路中非齐次方程的通解包含（AB）．A、稳态分量B、自由分量C、瞬态分量D、正值第三题、判断题（每题1分，5道题共5分）1、包含一个动态元件的电路为一阶电路．（）正确2、零状态响应是初始值的线性函数．（）正确3、一阶电路的时间常数仅取决于电路的结构和元件的参数．（）正确4、电阻和电感串联电路的时间常数为RL乘积的倒数．（）正确5、若在换路瞬间电流为有限值，则电容上的电荷和电压就不能发生跃变．（）正确《电路》第07章在线测试第一题、单项选择题（每题1分，5道题共5分）1、电感上的电压（A）电流90度．A、超前B、滞后C、同相D、不定2、单位时间内的周期数称为（A）．A、频率B、周期C、角频率D、振幅3、正弦量的相位随时间变化的角速度称为（C）．A、频率B、周期C、角频率D、振幅4、正弦电压的角频率为314弧度每秒．则该正弦电压的周期为（C）秒．A、314B、50C、0.02D、0.055、周期量的（C）等于其瞬时值的平方在一个周期内积分的平均值再取平方根．A、瞬时值B、平均值C、有效值D、最大值第二题、多项选择题（每题2分，5道题共10分）1、下面关于相位差的说法正确的是（ABD）．A、相位差描述的是同频率正弦量之间的相位差B、相位差与计时零点的变动无关C、相位差描述的是任意频率正弦量之间的相位差D、相位差的取值为[-180 180]2、已知同频正弦量的电压角度为60度，电流角度为-60度则（AC）．A、电压超前电流120度B、电压滞后电流120度C、电流滞后电压120度D、电压和电流同相3、若两正弦量的相位差为零，称两正弦量同相位，特点是（ABD）．A、两正弦量同时达到正的最大值B、两正弦量同时达到负的最大值C、两正弦量之一先达到正的最大值D、两正弦量同时过零点4、下列式子可以看成是旋转因子的是（）．A、jB、-jC、0D、-15、下面对感抗的描述中正确的是（BCD）．A、感抗与频率成反比B、电感元件对高频电流有较大的阻力C、当频率为无穷大时，电感相当于开路D、电感元件对低频电流的阻力较小第三题、判断题（每题1分，5道题共5分）1、KCL的相量形式可表示为电流的实部相加的代数和等于零及虚部相加的代数和等于零．正确2、电阻上的电压和电流同相位．正确3、电阻的电压有效值等于电阻乘以电流的有效值．正确4、在线性电路中，如果激励是正弦量，则电路中各支路的电压和电流的稳态响应是同频正弦量．正确5、相位差是一个与时间无关的常数．正确《电路》第08章在线测试第一题、单项选择题（每题1分，5道题共5分）1、一个无源二端正弦稳态电路的端口电压与电流的相量之比定义为该端口的（A）．A、复阻抗B、电抗C、电阻D、导纳2、若电容元件两端的电压有效值为5V,频率为50HZ，则电容吸收的平均功率为（D）瓦．A、5B、4C、3D、03、当电路发生并联谐振时，电路的导纳是一个（B）．A、虚数B、实数C、零D、常数4、某物源一端口网络的端电流的频率为50HZ，初相为90度；端电压的频率为50HZ，初相为0度，则该网络必为（C）．A、纯电阻B、纯电感C、纯电容D、电阻和电感的串联5、正弦稳态电路中，无源二端网络的等效阻抗的阻抗角一定在（D）区间内．A、[-180度180度]B、[0度180度]C、[90度180度]D、[-90度90度]第二题、多项选择题（每题2分，5道题共10分）1、阻抗的电抗分量（AB）．A、由网络中各元件的参数决定的B、由网络的频率决定的C、是由电阻元件决定的D、是由电感元件决定的2、串联谐振和并联谐振的共同点是（ACD）．A、谐振时端口电压和电流同相位B、谐振时端口电压超前电流一个角度C、电路无功功率为零D、整个电路相当于一个电阻3、正弦电流电路中存在着哪些功率守恒．（ABC）A、有功功率守恒B、无功功率守恒C、复功率守恒D、视在功率守恒4、当频率增加时，电抗（AB）．A、可能增大B、可能减小C、不变D、为零5、在感性负载两端并联电容器可以（ACD）．A、减少电源的无功功率B、减少电源的有功功率C、提高电路的功率因数D、提高电源设备的利用率第三题、判断题（每题1分，5道题共5分）1、相量法仅适用于所有电源随时间变化的电路．错误2、电路在串联谐振时的感抗和容抗在大小上相等，将此值称为谐振电路的特性阻抗．正确3、串联谐振时，电路的无功功率为零．（）正确4、当RLC串联电路处于谐振时，谐振频率只有一个．（）正确5、串联谐振时，电感和电容两端的等效阻抗为零，相当于开路．（）错误《电路》第09章在线测试第一题、单项选择题（每题1分，5道题共5分）1、将互感元件用无互感的电路等效代替称为耦合电感的（B）．A、去磁B、去耦C、替代D、叠加2、两耦合电感反接串联时，每一个电感线圈的阻抗和输入阻抗都比无互感时的阻抗（B）．A、大B、小C、不定D、不变3、反接串联时，由于互感的削弱作用，常称为互感的（B）效应．A、感性B、容性C、阻性D、电源性4、变压器通过（B）作用，将原边的输入传递到副边输出．A、电的作用B、耦合C、电阻D、电感5、假想有两个电流分别从两个线圈的各一个端子流入，它们产生的磁通是相互加强的，则称这两个端子为（B）．A、异名端B、同名端C、电压输入端D、电流输入端第二题、多项选择题（每题2分，5道题共10分）1、具有互感的两个线圈，同侧并联（即同名端在同一侧）时，在正弦交流电路中（BC）．A、磁场增强B、磁场削弱C、等效电感增大D、等效电感减小2、空心变压器的输入阻抗包含（ABD）．A、原边回路的阻抗B、反映阻抗C、仅是原边回路的电感D、负载阻抗3、互感元件的全电压和电流关系中，包含（AD）．A、自感电压项B、电压源项C、电流源项D、互感电压项4、对空心变压器，当副边电流为零时（AD）．A、原边电流不为零B、原边电流为零C、此时原边电流称为谐波电流D、此时原边电流称为励磁电流5、如果具有互感M的两个线圈L1，L2（同名端相连），各有一端与第三条支路形成一个仅含三条支路的共同节点，则可用三条无耦合的电感支路La，Lb，L3来等效替代，此方法称为去耦等效法．等效条件为（ACD）．A、La＝L1-M B、La＝L1+M C、Lb＝L2-M D、L3＝M第三题、判断题（每题1分，5道题共5分）1、同名端也称为异名端．（）错误2、直流也可以产生自感和互感电压．（）错误3、理想变压器的瞬时功率为零．（）正确4、理想变压器能将能量全部由原边传输到副边输出．（）正确5、互感元件是有源元件．（）错误《电路》第10章在线测试第一题、单项选择题（每题1分，5道题共5分）1、对称三相电源三角形连接时，线电压（B）相电压．A、大于B、等于C、小于D、不大于2、对称三相负载的有功功率（A）各相有功功率之和．A、等于B、大于C、小于D、不定3、对称三相负载的无功功率（A）各相无功功率之和．A、等于B、大于C、小于D、不定4、对称三相电源星形连接时，线电压（A）相电压30度．A、超前B、滞后C、同相D、不定5、在三相电路中，只要有一部分不对称就称为（C）．A、对称三相电路B、对称三相电源C、不对称三相电路D、不对称三相电源第二题、多项选择题（每题2分，5道题共10分）1、对称三相电源是由三个（ABD）的正弦电压源连结成星形或三角形的电源．A、等幅值B、同频率C、同相位D、初相依次相差120度2、三相电路的连接方式有（ABCD）．A、星形－星形B、星形－三角形C、三角形－星形D、三角形－三角形3、对称正序三相电压A,B,C的次序为（AC）．A、A,B,CB、C,B,AC、B,C,AD、B,A,C4、对称的星形－星形三相电路，若A相负载阻抗为零，则（ACD）．A、A相电压为零B、A相电流为零C、三相电压的相量和不为零D、IA＝-(IB+IC)5、在三相三线制电路中，可使用两个功率表的方法测量三相功率，在这种测量方法中（ABD）．A、功率表的接线只触及端线B、与负载的连接方式无关C、与负载的连接方式有关D、与电源的连接方式无关第三题、判断题（每题1分，5道题共5分）1、三角形电源不能引出中线．正确2、在对称星形－星形三相电路中，中线如同短路线．错误3、对称三相电路的瞬时功率是一个常数，其值等于平均功率．正确4、二瓦法测量时，两个功率表读数的代数和是三相负载吸收的功率．正确5、不对称三相电路中，中线电流一般不为零．正确《电路》第12章在线测试第一题、单项选择题（每题1分，5道题共5分）1、把各次谐波的振幅用相应的线段表示在幅值－频率的平面上，所得的图形为（A）．A、幅度频谱B、相位频谱C、三角波D、锯齿波2、非正弦周期电流的（C）等于恒定分量的平方与各次谐波有效值平方之和的平方根．A、平均值B、瞬时值C、有效值D、最大值3、非正弦周期电流的平均值（B）此电流绝对值的平均值．A、等于B、大于C、小于D、不定4、若函数为偶函数，则函数的展开式中含有（A）．A、偶函数B、奇函数C、偶次分量D、奇次分量5、各次谐波作用的结果相叠加时，应在（D）进行叠加．A、频域内B、将向量直接相加C、时－频域内D、时域内第二题、多项选择题（每题2分，5道题共10分）1、下面关于电容的说法中正确的是（ABD）．A、对高频电流有分流作用B、直流作用时相当于开路元件C、直流作用时相当于电压源D、对低频电流有抑制作用2、下列波形中属于非正弦周期波形的是（ABD）．A、脉冲波形B、锯齿波C、余弦波D、方波电压3、奇谐波函数（ABD）．A、傅里叶展开式中不含直流分量B、该波形移动半周后与横轴对称C、该波形移动一周后与横轴对称D、仅含奇次谐波4、非正弦周期交流信号的特点是（AC）．A、不是正弦波B、是正弦波C、按周期规律变化的D、幅值是递减的5、狄里赫利条件是（ABCD）．A、周期非正弦函数在一个周期内只有有限个第一类不连续点D、在周期T内绝对可积B、周期非正弦函数在一个周期内只有有限个极大值C、周期非正弦函数在一个周期内只有有限个极小值第三题、判断题（每题1分，5道题共5分）1、RLC串联电路，当角频率为无限大时，电路呈感性．正确2、磁电系仪表测的是周期电量的恒定分量．正确3、电容对高频电流有抑制作用，对低频电流有分流作用．错误4、电感对高频电流有抑制作用，对低频电流有分流作用．正确5、傅里叶级数是一个无穷级数，谐波项数取得越多，合成曲线就越接近于与原来的波形．正确。

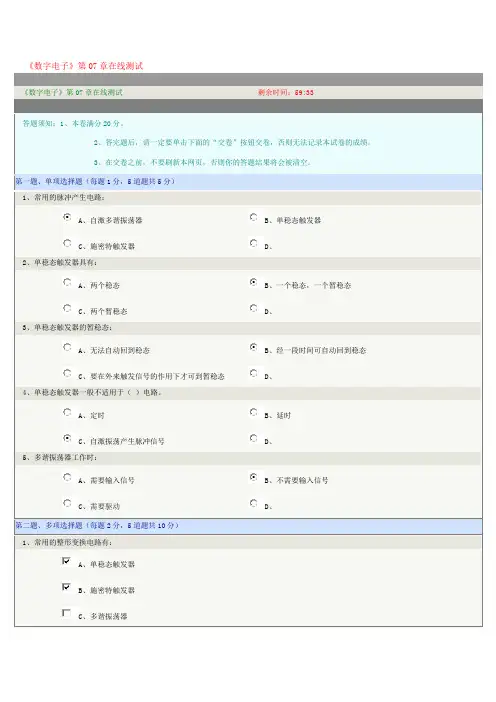

《数字电子》第07章在线测试《数字电子》第07章在线测试剩余时间：59:33答题须知：1、本卷满分20分。

2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。

3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。

第一题、单项选择题（每题1分，5道题共5分）1、常用的脉冲产生电路：A、自激多谐振荡器B、单稳态触发器C、施密特触发器D、2、单稳态触发器具有：A、两个稳态B、一个稳态，一个暂稳态C、两个暂稳态D、3、单稳态触发器的暂稳态：A、无法自动回到稳态B、经一段时间可自动回到稳态C、要在外来触发信号的作用下才可到暂稳态D、4、单稳态触发器一般不适用于（）电路。

A、定时B、延时C、自激振荡产生脉冲信号D、5、多谐振荡器工作时：A、需要输入信号B、不需要输入信号C、需要驱动D、第二题、多项选择题（每题2分，5道题共10分）1、常用的整形变换电路有：A、单稳态触发器B、施密特触发器C、多谐振荡器2、单稳态触发器：A、无稳定状态B、在外来触发信号的作用下，电路可由稳态翻转到暂稳态。

C、有一个稳态，一个暂稳态D、暂稳态经一段时间可自动回到稳态。

3、施密特触发器可用于：A、波形整形变换B、幅度比较C、计数4、555定时器的基本应用电路有：A、JK触发器B、单稳态触发器C、施密特触发器D、RS触发器E、多谐振荡器5、555定时器：A、是一个包含模拟和数字电路的中规模集成芯片。

B、其4脚是复位端。

C、使用时8脚接电源正端，1脚接地。

D、3脚是输出端第三题、判断题（每题1分，5道题共5分）1、单稳态触发器的暂稳态经一段时间可自动回到稳态。

正确错误2、常用的脉冲整形电路有单稳态触发器、施密特触发器，自激多谐振荡器。

正确错误3、555定时器的基本应用电路有单稳态触发器、施密特触发器、自激多谐振荡器。

正确错误4、多谐振荡器工作时不需要输入信号，电路可从一个暂稳态自动翻转到另一个暂稳态。

正确错误5、施密特触发器在工作时，当输入达到其阈值时，输出状态会翻转。

《电路》第02章在线测试《电路》第02章在线测试剩余时间：47:20答题须知：1、本卷满分20分。

2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。

3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。

第一题、单项选择题（每题1分，5道题共5分）1、在并联电阻电路中，电阻两端的电压（）．A、相等B、不等C、为零D、为常数2、当几个理想电压源串联时，对外电路可用一个（）等效．A、理想电压源B、理想电流源C、受控电压源D、受控电流源3、实际电压源的电路模型是一理想电压源和一电阻的（）．A、串联B、并联C、混联D、三角形连接4、若星形连接的三个电阻相等，则三角形连接的电阻为（）的星形电阻．A、三倍B、两倍C、一倍D、0.5倍5、并联电阻的等效电阻必（）任一个并联的电阻．A、大于B、等于C、小于D、不小于第二题、多项选择题（每题2分，5道题共10分）1、任一含源二端电阻网络对外电路而言一般可等效为（）．A、电阻B、电压源C、电压源和电阻的串联组合D、电流源和电导的并联组合2、当电阻的连接中既有串联又有并联时，称为电阻的（）．A、串并联B、混联C、星形链接D、三角形连接3、关于电路的等效变换，下列说法正确的是（）．A、对外等效B、对内等效C、变换前后未变换部分的电压、电流发生变化D、变换前后未变换部分的所有电压、电流均不变4、求无源一端口等效电阻的一般方法是（）．A、外加电压源求电流法B、外加电流源求电压法C、等效变换法D、叠加法5、根据理想电压源的性质，任何与其并联的支路，等效为（）．A、理想电压源B、理想电流源C、与其并联的支路对外不起作用D、实际电压源第三题、判断题（每题1分，5道题共5分）1、若两个二端电路等效，则其端口伏安关系相同．（）正确错误2、理想电压源和理想电流源之间可以等效变换．（）正确错误3、串联电路中，等效电阻吸收的功率等于各电阻功率之和．（）正确错误4、理想电压源和理想电流源相串联等效为理想电流源．（）正确错误5、将小灯泡与可变电阻串联后接到理想电流源上，当可变电阻减小时，小灯泡的亮度变暗。

郑州大学现代远程教育《电工电子技术》真题 [2015版客观题]一、选择题（18分）1. 一般常见负载在电路中起的作用是（）。

A、连接和控制B、保护和测量C、将非电能转换成电能D、将电能转换成其他形式的能2. 在R、L、C串联电路中，已知R＝3Ω，XL ＝5Ω，XC＝8Ω，则电路的性质为( )。

A. 感性B. 容性C. 阻性D. 不能确定3. 变压器原、副边的电流和原、副边线圈匝数（）。

A、成正比B、成反比C、无关D、可能成正比，也可能成反比4. 在电气原理图中用符号KM表示的元件是（）。

A、熔断器B、中间继电器C、接触器D、时间继电器5. 有10101的二进制代码，表示十进制数为( )。

A、11B、21C、25D、226.对直流通道而言，放大电路中的电容应视为（）A、直流电源B、短路C、断路D、无法确定7.电路中某元件两端的电压u = 2202sin314t伏，通过的电流i= 10sin314t 安，则该元件是（）。

A、电阻B、电感C、电容D、无法确定8.在三相电路中，每相负载的额定电压为220伏，电源线电压220伏，则该三相负载应接成（）。

A、三角形联结B、星形联结C、三角形与星形联结D、无法确定9．JK触发器,当J=1,K=1时,其输出状态是( )。

A、Qn+1=0B、Qn+1=1QC、Qn+1= QnD、Qn+1= n二、判断题（10分）1.中间环节的作用是把电源和负载连接起来，从而形成闭合回路，并完成对电路实行控制、保护或测量的功能。

（）2.电路中某两点间的电压具有相对性，当参考点变化时，电压随着变化。

（）3.如果电路中某两点的电位都很高，则该两点间的电压也很大。

（）4.理想电压源的内阻为无穷大，理想电流源的内阻为零。

（）5.三相电源三角形连接中线电压有效值等于相电压有效值。

（）6.三相四线制供电系统一相负载断开，其他相电压不变。

（）7. 三极管不仅具有电流放大作用，还具有开关特性，即可处于截止或饱和状态。

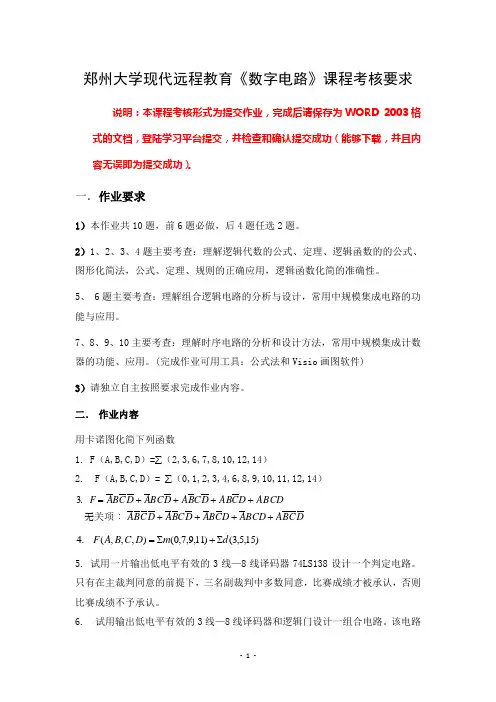

郑州大学现代远程教育《数字电路》课程考核要求说明：本课程考核形式为提交作业，完成后请保存为WORD 2003格式的文档，登陆学习平台提交，并检查和确认提交成功（能够下载，并且内容无误即为提交成功）。

一． 作业要求1）本作业共10题，前6题必做，后4题任选2题。

2）1、2、3、4题主要考查：理解逻辑代数的公式、定理、逻辑函数的的公式、图形化简法，公式、定理、规则的正确应用，逻辑函数化简的准确性。

5、 6题主要考查：理解组合逻辑电路的分析与设计，常用中规模集成电路的功能与应用。

7、8、9、10主要考查：理解时序电路的分析和设计方法，常用中规模集成计数器的功能、应用。

(完成作业可用工具：公式法和Visio 画图软件) 3）请独立自主按照要求完成作业内容。

二． 作业内容 用卡诺图化简下列函数1. F （A,B,C,D ）=∑（2,3,6,7,8,10,12,14）2. F （A,B,C,D ）= ∑（0,1,2,3,4,6,8,9,10,11,12,14）D C B A BCD A D C B A D C B A D C B A ABCD D C AB D C B A D BC A D C B A . F ++++++++=项：无3关)15,5,3()11,9,7,0(),,,(.4d m D C B A F ∑+∑=5. 试用一片输出低电平有效的3线—8线译码器74LS138设计一个判定电路。

只有在主裁判同意的前提下，三名副裁判中多数同意，比赛成绩才被承认，否则比赛成绩不予承认。

6. 试用输出低电平有效的3线—8线译码器和逻辑门设计一组合电路。

该电路输入X ，输出F 均为三位二进制数。

二者之间的关系如下：（1） 2≤X ≤5时， F=X+2（2） X＜2时， F=1（3） X＞5时， F=07. 74LS161四位同步二进制加法计数器的真值表如下：试设计一个九进制计数器。

真值表：8. 用74LS90（二—五—十进制计数器）组成九进制计数器。
