>>电磁阀>>零压启动电磁阀>>零压启动电磁阀产品名称：零压启动电磁阀ZCC-1、ZCC-2产品口径：DN1~50产品压力：0.6-6.4MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息零压启动电磁阀结构特点：分步直动膜片式空军、海军配套产品零压启动，零泄漏设计紧凑，精巧美观温升低，无噪音动作响应迅速，高频率德国工艺，出口系列，品质可靠介质含有杂质，阀前必须装过滤器(滤网≥80目/cm2)；且无凝固或晶体现象。
型号表示：BZCC-1，B:防爆；-1:≤90℃。
零压启动电磁阀用途：应用于发动机、柴油机、焊接切割、锅炉燃烧器、酒店设备、清洗设备、电子秤、军工装备、机械制造等行业。
操作方式常闭：通电打开、断电关闭参数↓型号→ZCC-1/ZCC-2介质温度[℃]1型≤90℃/2型≤150℃使用介质(1型)水柴油空气煤气天然气乙二醇等常温液/气体使用介质(2型) 热水热油热空气焦炉煤气等中温液/气体通径（mm）3、6~8、10、15、20、25连接尺寸（G）1/8~1/4、1/4、3/8、1/2、3/4、1、、压力（Mpa）AC:15WDC:18W 、AC:15WDC:32W功率0~1.0电压偏差允许波动±10%阀体材料锻压黄铜密封材料1型丁晴橡胶NBR/2型氟橡胶FKM环境温度（℃）-20~60℃连接方式内螺纹电气连接接线盒电缆插座防护等级IP65详细安装方式使用电压AC:22050Hz/60HzDC:24其余根据要求特殊选配BZCC防爆防爆等级ExmI/IIT4(浇封型)dIIBT4、dIICT5(含氢气)安装提示优先采用线圈竖直向上亦可根据需要安装备注压差小于0.05Mpa时请选用直动式结构阀门选用原则一、按介质通断性质选用阀门：1、闸阀：闸阀是作为截止介质运用，在全开时整个流通直通，此时介质运转的压力损失最小。
方向控制器4、5通先导式电磁阀1》4通电磁阀／盒式集装式SJ：1.SJ2000系列/CAD，2.SJ3000系列/CAD卖点特长：扁平盒式结构。
省空间：阀宽7.5mm(SJ2000)、10mm(SJ3000)。
SJ2000、SJ3000可混装使用。
采用插座式连接方式，易于增减集装位数和阀的更换。
单电控。
具有4位双3通阀规格。
2》真空节流破坏阀SJ3A6系列卖点特长：内置有2个滑阀。
能够用1个阀来控制真空吸着和破坏。
阀宽10mm(与SJ3000系列相同)。
带有能够调节空气流量的节流阀。
真空侧与破坏侧内置多种可交换的过滤器。
可以与4通电磁阀SJ2000/SJ3000混合使用。
3》5通电磁阀SY：1.SY3000系列2.SY5000系列3. SY7000系列4.SY9000 系列卖点特长：3通阀和5通阀能够混合安装使用。
消耗功率：0.1W (带省电回路)有铝制一体型、DIN导轨式、组合集装型等丰富的集装式类型可供选择。
4》新款5通电磁阀新SY：1.SY3000系列2.SY5000系列卖点特长：阀体宽度不变，流量最多增加80％SY3000宽：10mm、SY5000宽：15mm。
寿命2亿次（金属密封）7000（橡胶密封）插入式金属底板（IP40）／插入式插件连接底板（IP67）底面配管，省空间5》5通电磁阀SV：1.SV10002系列2.SV2000系列3.SV3000系列4.SV4000系列卖点特长：便于实现集装式阀的增连以及规格变更。
单电控。
具有4位双3通阀规格。
6》4、5通电磁阀SYJ1.SYJ3000系列2.SYJ5000系列3.SYJ7000系列卖点特长：3通阀和5通阀能够混合安装使用。
消耗功率：0.1W (带省电回路)7》5通电磁阀／盒式集装式SZSZ3000系列卖点特长：具有便于实现阀的交换的盒式结构。
带有开关的阀使得维护时更安全。
采用扁平盒式结构更加节省空间。
8》大型5通电磁阀VP1.VP4□50系列2.VP4□70系列卖点特长：用于大型缸驱动。

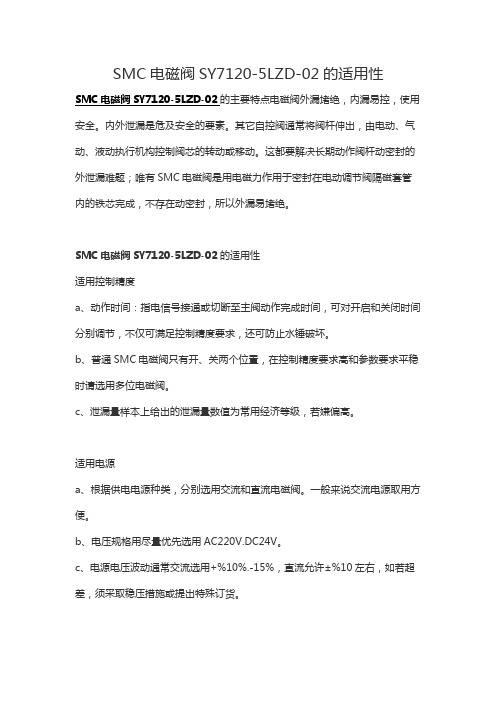

SMC电磁阀SY7120-5LZD-02的适用性SMC电磁阀SY7120-5LZD-02的主要特点电磁阀外漏堵绝，内漏易控，使用安全。
内外泄漏是危及安全的要素。
其它自控阀通常将阀杆伸出，由电动、气动、液动执行机构控制阀芯的转动或移动。
这都要解决长期动作阀杆动密封的外泄漏难题；唯有SMC电磁阀是用电磁力作用于密封在电动调节阀隔磁套管内的铁芯完成，不存在动密封，所以外漏易堵绝。
SMC电磁阀SY7120-5LZD-02的适用性适用控制精度a、动作时间：指电信号接通或切断至主阀动作完成时间，可对开启和关闭时间分别调节，不仅可满足控制精度要求，还可防止水锤破坏。
b、普通SMC电磁阀只有开、关两个位置，在控制精度要求高和参数要求平稳时请选用多位电磁阀。
c、泄漏量样本上给出的泄漏量数值为常用经济等级，若嫌偏高。
适用电源a、根据供电电源种类，分别选用交流和直流电磁阀。
一般来说交流电源取用方便。
b、电压规格用尽量优先选用AC220V.DC24V。
c、电源电压波动通常交流选用+%10%.-15%，直流允许±%10左右，如若超差，须采取稳压措施或提出特殊订货。
d、应根据电源容量选择额定电流和消耗功率。
须注意交流起动时VA值较高，在容量不足时应优先选用间接导式电磁阀。
适用环境a、环境的zui高和zui低温度应选在允许范围之内，如有超差需作特殊订货提出。
b、环境中相对湿度高及有水滴雨淋等场合，应选防水电磁阀。
c、环境中经常有振动，颠簸和冲击等场合应选特殊品种，例如船用电磁阀。
d、在有腐蚀性或爆炸性环境中的使用应优先根据安全性要求选用耐发蚀。
e、环境空间若受限制，请选用多功能电磁阀，因其省去了旁路及三只手动阀且便于在线维修。
主管道过滤器 AFF11C-06D-T AFF11C-06D-T 油雾分离器AM450C-06D-T AM450C-06D-T 冷冻式干燥机IDFA11E-23IDFA11E-23自动排水器AD400-04AD400-04自动排水器AD402-04AD402-04三联件AC20-02-A AC20-02-A三联件AC20-02C-A AC20-02C-A三联件AC30-03-A AC30-03-A三联件AC30-03D-A AC30-03D-A三联件AC40-04-A AC40-04-A三联件AC40-04D-A AC40-04D-A两联件AC20A-02-A AC20A-02-A两联件AC20A-02C-A AC20A-02C-A两联件AC30A-03-A AC30A-03-A两联件AC30A-03D-A AC30A-03D-A两联件AC40A-04-A AC40-04-A两联件AC40A-04D-A AC40-04D-A过滤减压阀AW20-02-A AW20-02-A过滤减压阀AW20-02C-A AW20-02C-A过滤减压阀AW30-03-A AW30-03-A过滤减压阀AW30-03D-A AW30-03D-A过滤减压阀AW40-04-A AW40-04-A过滤减压阀AW40-04D-A AW40-04D-A空气过滤器AF30-03D-A AF30-03D-A减压阀AR20-02-A AR20-02-A减压阀AR30-03-A AR30-03-A减压阀AR40-04-A AR40-04-A油雾器AL30-03-A AL30-03-A压力表G36-10-01G36-10-01压力表G46-10-01G46-10-01安装托架AR22P-270AS AR22P-270AS安装托架AR32P-270AS AR32P-270AS安装托架AR42P-270AS AR42P-270AS油雾分离器AFM40-04D-A AFM40-04D-A微雾分离器AFD40-04D-A AFD40-04D-A电磁阀SY5120-4LZD-01SY5120-4LZD-01电磁阀SY5120-4DZD-01SY5120-4DZD-01电磁阀SY5120-5LZD-01SY5120-5LZD-01电磁阀SY5120-5DZD-01SY5120-5DZD-01电磁阀SY5220-5DZD-01SY5220-5DZD-01电磁阀SY5320-5DZD-01SY5320-5DZD-01电磁阀SY7120-4LZD-02SY7120-4LZD-01电磁阀SY7120-4DZD-02SY7120-4DZD-01电磁阀SY7120-5LZD-02SY7120-5LZD-01电磁阀SY7120-5DZD-02SY7120-5DZD-01电磁阀SY7220-5DZD-02SY7220-5DZD-01电磁阀SY7320-5DZD-02SY7320-5DZD-01电磁阀SY9120-5DZD-03SY9120-5DZD-01电磁阀VFS1120-5DZB-01VFS1110-5DZD-01电磁阀VF3130-5DZB-02VFS2120-5DZD-02电磁阀VF5120-5DZB-03VF3130-5DZD-01电磁阀VFS4110-5DZB-04VF5110-5DZD-01消音器AN101-01AN101-01消音器AN10-01A10-01消音器AN20-02/AN30-03/AN40-04AN20-02/30-03/40-04排气节流阀ASN2-01/02/03/04ASN2-01/02/-03/-04单向节流阀AS1201F-M5-06A AS1101-M5-06A单向节流阀AS2201F-01-06SA AS1101-01-06AS单向节流阀AS2201F-02-06S AS2101-02-06A单向节流阀AS3201F-03-08S AS3101-03-08A单向节流阀AS4201F-04-10S AS4101-04-10A气管TU0604BU-20TU0604BU-20气管TU0805BU-20TU0805BU-20气管TU1065BU-20TU1065BU-20气管TU1208BU-20TU1208BU-20接头KQ2H06-01AS KQ2H06-01-A接头KQ2L08-02AS KQ2L08-02-A接头KQ2T04-00A KQ2T04-00-A接头KQ2U10-00A KQ2U10-00-A接头KQ2H12-00A KQ2H12-00-A变径接头KQ2R06-08A KQ2R06-08-A隔板接头KQ2E04-00A KQ2E04-00-A隔板接头KQ2E12-03A KQ2E12-03-APLU1/4PLU1/4口径3/4，自动排水，带滤芯闭塞指示器口径3/4，自动，带滤芯闭塞指示器适用11KW，环保冷媒，不锈钢热交换器，已带自动排水器，接管口径3/4口径1/2，自动排水，带手动开关口径1/2，自动排水口径1/4，手动排水，带托架Y200T两件，不带压力表口径1/4，自动排水，带托架Y200T两件，不带压力表口径3/8，手动排水，带托架Y300T两件，不带压力表口径3/8，自动排水，带托架Y300T两件，不带压力表口径1/2，手动排水，带托架Y400T两件，不带压力表口径1/2，自动排水，带托架Y400T两件，不带压力表口径1/4，手动排水，带托架Y200T一件，不带压力表口径1/4，自动排水，带托架Y200T一件，不带表口径3/8，手动排水，带托架Y300T一件，不带表口径3/8，自动排水，带托架Y300T一件，不代表口径1/2，手动排水，带托架Y400T一件，不带表口径1/2，自动排水，带托架Y400T一件，不带表口径1/4，手动排水，不带托架不带表口径1/4，自动排水，不带托架不带表口径3/8，手动排水，不带托架不带表口径3/8，自动排水，不带托架不带表口径1/2，手动排水，不带托架不带表口径1/2，自动排水，不带托架不带表口径3/8，自动排水，不带托架口径1/4，不带托架不带表口径3/8，不带托架不带表口径1/2，不带托架不带表口径3/8，不带托架口径1/8，适用AC/AW/AR---20,30系列口径1/8，适用AC/AW/AR---40系列适用AW/AR---20系列适用AW/AR---30系列适用AW/AR---40系列口径1/2，自动排水，不带托架口径1/2，自动排水，不带托架口径1/8，2位5通单电控AC220V，不带托架口径1/8，2位5通单电控AC220V，不带托架口径1/8，2位5通单电控DC24V，不带托架口径1/8，2位5通单电控DC24V，不带托架口径1/8，2位5通双电控DC24V，不带托架口径1/8，3位5通电磁阀DC24V，不带托架口径1/4，2位5通单电控AC220V，不带托架口径1/4，2位5通单电控AC220V，不带托架口径1/4，2位5通单电控DC24V，不带托架口径1/4，2位5通单电控DC24V，不带托架口径1/4，2位5通双电控DC24V，不带托架口径1/4，3位5通电磁阀DC24V，不带托架口径3/8，2位5通单电控DC24V口径1/8，2位5通单电控DC24V口径1/4，2位5通单电控DC24V口径3/8，2位5通单电控DC24V口径1/2,2位5通单电控DC24V口径1/8，烧结金属型口径1/8，树脂型口径对应1/4，3/8/，1/2，树脂型口径1/8,1/4,3/8,1/2口径M5，插管6口径1/8，插管6口径1/4，插管6口径3/8，插管8口径1/2，插管10PU气管，外径6，内径4，颜色蓝色，20米1卷PU气管，外径8，内径5，颜色蓝色，20米1卷PU气管，外径10，内径6.5，颜色蓝色，20米1卷PU气管，外径12，内径8，颜色蓝色，20米1卷插管6，螺纹1/8，直通型插管8，螺纹1/4，直角型T型三通插管4Y型三通插管10直通双边插管128接头变径6快插隔板两边插管4隔板一边插管12，一边内螺纹3/8堵头1/4。
文件No.SY3000∗-OMH0002电磁阀SY系列（搭载V100先导阀）安全上的注意事项 --------------------------------------------------------------------------------------2,3设计上的注意事项 -------------------------------------------------------------------------------------- 4,5 选定 ---------------------------------------------------------------------------------------------------------4,5安装 -------------------------------------------------------------------------------------------------------- 6配管 -------------------------------------------------------------------------------------------------------- 6配线 -------------------------------------------------------------------------------------------------------- 6润滑 -------------------------------------------------------------------------------------------------------- 6气源 --------------------------------------------------------------------------------------------------------7使用环境-----------------------------------------------------------------------------------------------7维护点检-----------------------------------------------------------------------------------------------7产品个别注意事项 ---------------------------------------------------------------------------------------- 8～14 故障及应对方法 -------------------------------------------------------------------------------------------15,16URL ㊟对本使用说明书进行的变动不另行通知，请谅解。
SMC电磁阀SY7120-5LZD-02的结构设计特点概述SMC电磁阀SY7120-5LZD-02的外漏堵绝，内漏易控，使用安全。
内外泄漏是危及安全的要素。
其它自控阀通常将阀杆伸出，由电动、气动、液动执行机构控制阀芯的转动或移动。
这都要解决长期动作阀杆动密封的外泄漏难题；唯有电磁阀是用电磁力作用于密封在电动调节阀隔磁套管内的铁芯完成，不存在动密封，所以外漏易堵绝。
SMC电磁阀SY7120-5LZD-02的特点：1、SMC电磁阀的主要特点电磁阀外漏堵绝，内漏易控，使用安全。
2、电动阀力矩控制不易，容易产生内漏，甚至拉断阀杆头部；电磁阀的结构型式容易控制内泄漏，直至降为零。
所以，电磁阀使用特别安全，尤其适用于腐蚀性、有毒或高低温的介质。
3、系统简单，便接电脑，价格低谦。
电磁阀本身结构简单，价格也低，比起调节阀等其它种类执行器易于安装维护。
更显著的是所组成的自控系统简单得多，价格要低得多。
4、由于电磁阀是开关信号控制，与工控计算机连接十分方便。
在当今电脑普及，价格大幅下降的时代，电磁阀的优势就更加明显。
动作快递，功率微小，外形轻巧。
电磁阀响应时间可以短至几个毫秒，即使是先导式电磁阀也可以控制在几十毫秒内。
由于自成回路，比之其它自控阀反应更灵敏。
5、设计得当的电磁阀线圈功率消耗很低，属节能产品；还可做到只需触发动作，自动保持阀位，平时一点也不耗电。
电磁阀外形尺寸小，既节省空间，又轻巧美观。
电磁阀调节精度受限，适用介质受限。
6、电磁阀通常只有开关两种状态，阀芯只能处于两个极限位置，不能连续调节，（力图突破的新构思不少，但还都处于试验试用阶段）所以调节精度还受到一定限制。
7、对介质洁净度有较高要求，含颗粒状的介质不能适用，如属杂质须先滤去。
另外，粘稠状介质不能适用，而且，特定的产品适用的介质粘度范围相对较窄。
8、型号多样，用途广泛。
电磁阀虽有先天不足，优点仍十分突出，所以就设计成多种多样的产品，满足各种不同的需求，用途极为广泛。
