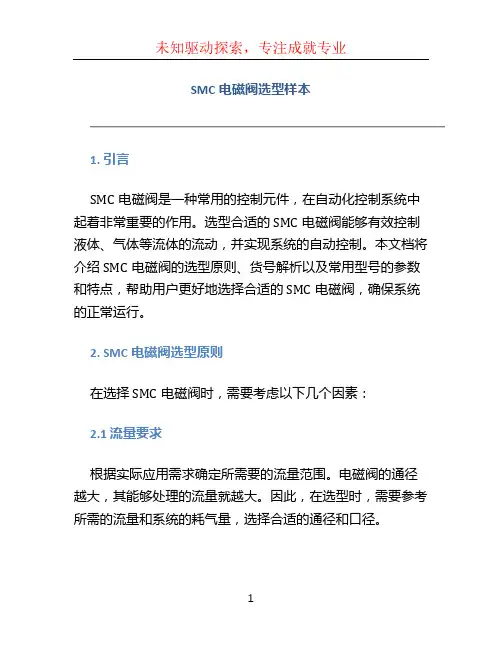

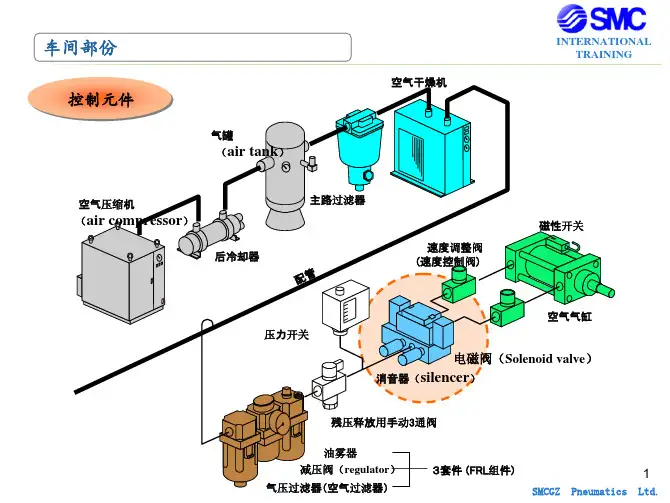

SMC电磁阀选型样本1. 引言SMC电磁阀是一种常用的控制元件，在自动化控制系统中起着非常重要的作用。

选型合适的SMC电磁阀能够有效控制液体、气体等流体的流动，并实现系统的自动控制。

本文档将介绍SMC电磁阀的选型原则、货号解析以及常用型号的参数和特点，帮助用户更好地选择合适的SMC电磁阀，确保系统的正常运行。

2. SMC电磁阀选型原则在选择SMC电磁阀时，需要考虑以下几个因素：2.1 流量要求根据实际应用需求确定所需要的流量范围。

电磁阀的通径越大，其能够处理的流量就越大。

因此，在选型时，需要参考所需的流量和系统的耗气量，选择合适的通径和口径。

2.2 工作压力电磁阀的工作压力需要根据系统的工作压力来确定。

一般情况下，选型时需要考虑系统的最高工作压力，并留有一定的余量，以确保电磁阀能够正常工作。

2.3 工作介质电磁阀的工作介质通常包括气体和液体。

在选型时，需要注意工作介质的种类、温度、粘度等因素，以保证电磁阀对工作介质的适应性和稳定性。

2.4 工作环境工作环境也是选型的重要因素之一，包括温度、湿度、腐蚀性气体等。

电磁阀的选型需要考虑工作环境的特点，选择适合的外壳材料和密封材料，以保证电磁阀在恶劣环境下的可靠性和稳定性。

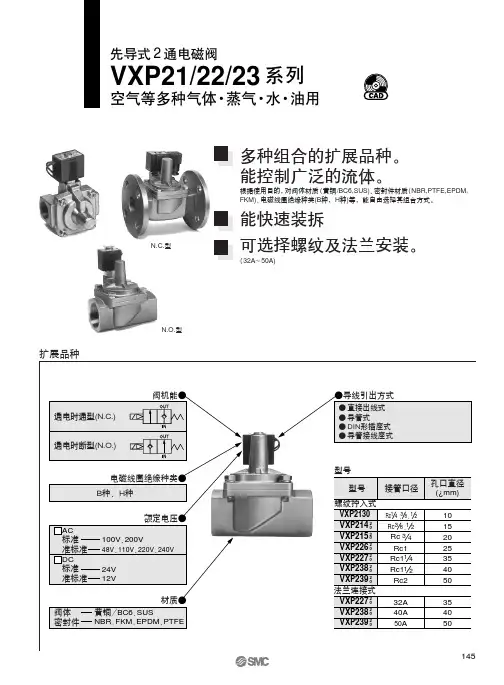

3. SMC电磁阀货号解析SMC电磁阀的货号通常由一系列数字和字母组成，每个字符代表了不同的信息。

以下是SMC电磁阀货号的解析方法：•第一个字符：代表产品系列。

例如，“SY”代表“多通电磁阀系列”，“SV”代表“低功率电磁阀系列”等。

•第二个字符：代表产品类型。

例如，“A”代表“四通电磁阀”，“B”代表“三通电磁阀”等。

•第三个字符：代表电磁阀的口径。

例如，“025”代表“2.5mm”，“200”代表“20mm”等。

•第四个字符：代表任务位置。

例如，“R”代表“正常耐压”，“L”代表“低耐压”等。

•其余字符：代表特殊功能或选项。

例如，“10”代表“AC220V”，“30”代表“DC24V”等。

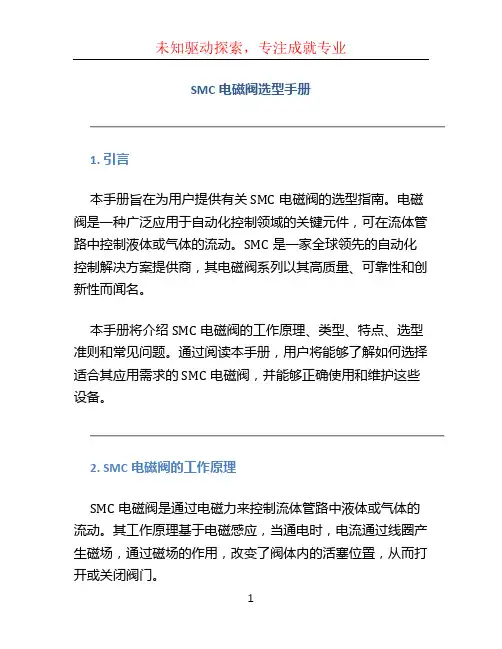

SMC电磁阀选型手册1. 引言本手册旨在为用户提供有关SMC电磁阀的选型指南。

电磁阀是一种广泛应用于自动化控制领域的关键元件，可在流体管路中控制液体或气体的流动。

SMC是一家全球领先的自动化控制解决方案提供商，其电磁阀系列以其高质量、可靠性和创新性而闻名。

本手册将介绍SMC电磁阀的工作原理、类型、特点、选型准则和常见问题。

通过阅读本手册，用户将能够了解如何选择适合其应用需求的SMC电磁阀，并能够正确使用和维护这些设备。

2. SMC电磁阀的工作原理SMC电磁阀是通过电磁力来控制流体管路中液体或气体的流动。

其工作原理基于电磁感应，当通电时，电流通过线圈产生磁场，通过磁场的作用，改变了阀体内的活塞位置，从而打开或关闭阀门。

SMC电磁阀通常由电磁线圈、阀体和活塞组成。

电磁线圈是产生磁场的关键部件，其通过通电来改变阀门的状态。

阀体是容纳活塞和阀门的部件，通过活塞的位置改变来改变阀门的状态。

活塞是负责控制阀门开闭的部件，具有很高的密封性和稳定性。

3. SMC电磁阀的类型SMC电磁阀按照用途可分为多种类型，下面将介绍一些常见的SMC电磁阀类型：3.1 直动式电磁阀直动式电磁阀是最常见的一种电磁阀类型，其工作原理和上述介绍的工作原理相同。

直动式电磁阀的特点是结构简单、尺寸小巧、反应速度快、可靠性高，适用于大多数普通应用场合。

3.2 比例式电磁阀比例式电磁阀是一种根据输入信号控制流量的电磁阀。

它具有流量调节范围广、精度高、稳定性好的特点，适用于需要精确控制流量的应用场合，如流量控制。

3.3 高频电磁阀高频电磁阀主要用于高频振动设备中，具有快速响应、高频率、低功耗、高效能的特点。

它通常用于需要频繁开关的场合，如高频研磨、高频冲击等。

3.4 单向电磁阀单向电磁阀是一种用于控制流体的单向流动的电磁阀，其特点是结构简单、操作方便、可靠性高。

它通常用于需要限制流体流向的场合。

4. SMC电磁阀的选型准则选择适合的SMC电磁阀是确保系统运行正常的关键之一。

文件No.SY3000V-OMY0001电磁阀SY3000/5000/7000插入式安全注意事项--------------------------------------------------------------------------------------2,3设计注意事项--------------------------------------------------------------------------------------4,5选型-------------------------------------------------------------------------------------------------- 4,5安装--------------------------------------------------------------------------------------------------5配管--------------------------------------------------------------------------------------------------5配线--------------------------------------------------------------------------------------------------6给油--------------------------------------------------------------------------------------------------6空气源-----------------------------------------------------------------------------------------------6使用环境-------------------------------------------------------------------------------------------- 6维修保养-------------------------------------------------------------------------------------------- 7UL认证品------------------------------------------------------------------------------------------- 7产品个别注意事项-------------------------------------------------------------------------------- 8～14阀构造图-------------------------------------------------------------------------------------------- 15～17故障与对策-------------------------------------------------------------------------------------- 18,19安全注意事项此处所示的注意事项是为了确保您能安全正确地使用本产品，预先防止对您和他人造成危害和伤害而制定的。

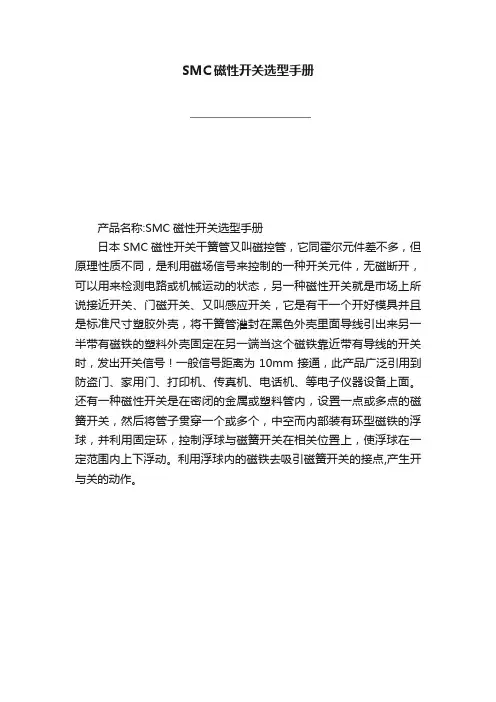

SMC磁性开关选型手册
产品名称:SMC磁性开关选型手册
日本SMC磁性开关干簧管又叫磁控管，它同霍尔元件差不多，但原理性质不同，是利用磁场信号来控制的一种开关元件，无磁断开，可以用来检测电路或机械运动的状态，另一种磁性开关就是市场上所说接近开关、门磁开关、又叫感应开关，它是有干一个开好模具并且是标准尺寸塑胶外壳，将干簧管灌封在黑色外壳里面导线引出来另一半带有磁铁的塑料外壳固定在另一端当这个磁铁靠近带有导线的开关时，发出开关信号！一般信号距离为10mm接通，此产品广泛引用到防盗门、家用门、打印机、传真机、电话机、等电子仪器设备上面。

还有一种磁性开关是在密闭的金属或塑料管内，设置一点或多点的磁簧开关，然后将管子贯穿一个或多个，中空而内部装有环型磁铁的浮球，并利用固定环，控制浮球与磁簧开关在相关位置上，使浮球在一定范围内上下浮动。

利用浮球内的磁铁去吸引磁簧开关的接点,产生开与关的动作。

上一页下一页。

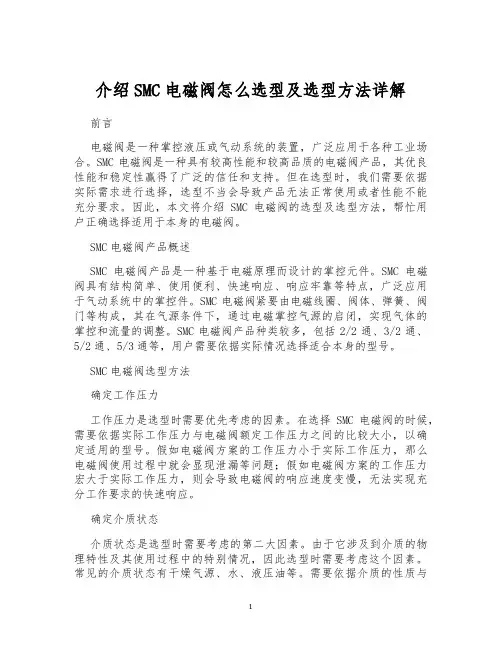

介绍SMC电磁阀怎么选型及选型方法详解前言电磁阀是一种掌控液压或气动系统的装置，广泛应用于各种工业场合。

SMC电磁阀是一种具有较高性能和较高品质的电磁阀产品，其优良性能和稳定性赢得了广泛的信任和支持。

但在选型时，我们需要依据实际需求进行选择，选型不当会导致产品无法正常使用或者性能不能充分要求。

因此，本文将介绍SMC电磁阀的选型及选型方法，帮忙用户正确选择适用于本身的电磁阀。

SMC电磁阀产品概述SMC电磁阀产品是一种基于电磁原理而设计的掌控元件。

SMC电磁阀具有结构简单、使用便利、快速响应、响应牢靠等特点，广泛应用于气动系统中的掌控件。

SMC电磁阀紧要由电磁线圈、阀体、弹簧、阀门等构成，其在气源条件下，通过电磁掌控气源的启闭，实现气体的掌控和流量的调整。

SMC电磁阀产品种类较多，包括2/2通、3/2通、5/2通、5/3通等，用户需要依据实际情况选择适合本身的型号。

SMC电磁阀选型方法确定工作压力工作压力是选型时需要优先考虑的因素。

在选择SMC电磁阀的时候，需要依据实际工作压力与电磁阀额定工作压力之间的比较大小，以确定适用的型号。

假如电磁阀方案的工作压力小于实际工作压力，那么电磁阀使用过程中就会显现泄漏等问题；假如电磁阀方案的工作压力宏大于实际工作压力，则会导致电磁阀的响应速度变慢，无法实现充分工作要求的快速响应。

确定介质状态介质状态是选型时需要考虑的第二大因素。

由于它涉及到介质的物理特性及其使用过程中的特别情况，因此选型时需要考虑这个因素。

常见的介质状态有干燥气源、水、液压油等。

需要依据介质的性质与它的合理选型相互匹配。

在选择介质时需要认真考虑才能避开使用过程中的情况。

确定操作方式操作方式是选型中要考虑的另一个紧要因素。

它决议了电磁阀的操作方式与功能，因此对设备的操作本领有着直接的影响。

电磁阀有两种操作方式：直接操作和间接操作。

直接操作是指电磁阀的电磁铁直接驱动阀门，掌控介质的流动；间接操作是指电磁铁将能量转换为机械力，驱动阀门的另一个机械承载部件，从而完成介质的掌控。

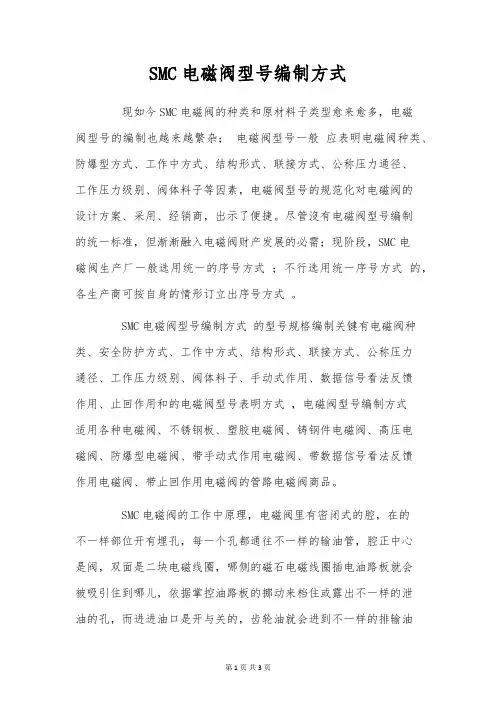

SMC电磁阀型号编制方式现如今SMC电磁阀的种类和原材料子类型愈来愈多，电磁阀型号的编制也越来越繁杂；电磁阀型号一般应表明电磁阀种类、防爆型方式、工作中方式、结构形式、联接方式、公称压力通径、工作压力级别、阀体料子等因素，电磁阀型号的规范化对电磁阀的设计方案、采用、经销商，出示了便捷。

尽管沒有电磁阀型号编制的统一标准，但渐渐融入电磁阀财产发展的必需；现阶段，SMC电磁阀生产厂一般选用统一的序号方式；不行选用统一序号方式的，各生产商可按自身的情形订立出序号方式。

SMC电磁阀型号编制方式的型号规格编制关键有电磁阀种类、安全防护方式、工作中方式、结构形式、联接方式、公称压力通径、工作压力级别、阀体料子、手动式作用、数据信号看法反馈作用、止回作用和的电磁阀型号表明方式，电磁阀型号编制方式适用各种电磁阀、不锈钢板、塑胶电磁阀、铸钢件电磁阀、髙压电磁阀、防爆型电磁阀、带手动式作用电磁阀、带数据信号看法反馈作用电磁阀、带止回作用电磁阀的管路电磁阀商品。

SMC电磁阀的工作中原理，电磁阀里有密闭式的腔，在的不一样部位开有埋孔，每一个孔都通往不一样的输油管，腔正中心是阀，双面是二块电磁线圈，哪侧的磁石电磁线圈插电油路板就会被吸引住到哪儿，依据掌控油路板的挪动来档住或露出不一样的泄油的孔，而进进油口是开与关的，齿轮油就会进到不一样的排输油管，随后依据油的工作压力来促进油刚的活塞，活塞又推动活塞杆，活塞竿推动机械设备设备动。

那样依据掌控电磁线圈的电流量就掌控了分子热运动。

归类：世界SMC电磁阀从原理上分成三大类（即：直动式、逐层直动式、主导式），而从活塞阀结构和原材料子上的不一样与原理上的差别又分成六个支系小项（直动脉冲阻尼器结构、逐层重片结构、主导膜式结构、直动活塞结构、逐层直动活塞结构、主导活塞结构），依照气套路分成2位2通，2位3通，2位4通，2位5通。

SMC电磁阀分成单电控和双电控，指的是磁铁线圈的数量，单电磁线圈的称之为单电控，双线圈的称之为双电控，2位2通，2位3通一般时是单电控（单电磁线圈），2位4通，2位5通能够是单电控（单电磁线圈），还可以是双电控（双线圈）。

文件No.VP300-OMP0001电磁阀VP(A)系列（先导阀V200搭载）安全注意事项 --------------------------------------------------------------------------------------2,3 设计注意事项 -------------------------------------------------------------------------------------- 4,5 选定-----------------------------------------------------------------------------------------------------4,5 安装 -------------------------------------------------------------------------------------------------- 6配管-------------------------------------------------------------------------------------------------- 6配线-------------------------------------------------------------------------------------------------- 6给油-------------------------------------------------------------------------------------------------- 6空气源--------------------------------------------------------------------------------------------------7使用环境-----------------------------------------------------------------------------------------------7维修保养-----------------------------------------------------------------------------------------------7产品个别注意事项-----------------------------------------------------------------------------------8～12 故障及处置方法-----------------------------------------------------------------------------------13,14安全注意事项此处所示的注意事项是为了确保您能安全正确地使用本产品，预先防止对您和他人造成危害和伤害而制定的。

前言（作者：王旭平）根据电磁阀生产商和客户要求我公司常用电磁阀配套厂家有ASCO公司，SMC 公司派克汉尼分公司（其收购霍尼维尔公司两个厂）和天津光阳电磁阀科技有限公司，现把它们主要产品的型号和订货要求汇总提出，望有关人员能按此选型，详细资料参阅产品样本。

电磁阀选型参考1、工作原理电磁阀由两个基本功能单元组成。

A：电磁线圈（电磁铁）和磁芯。

B：包含一个或几个孔的阀体。

当电磁线圈通电或断电时，磁芯的运转将导致流体通过阀体或被切断。

2、电磁阀分类电磁阀常用的有二位二通、二位三通、二位四通、二位五通，电磁阀与调节阀匹配关系见表1。

表13、电磁阀的选择3.1采用适当尺寸的电磁阀很重要,采用的电磁阀如果大小不合适,会导致电磁阀使用效果不好,并造成不必要的高成本.决定电磁阀大小的基本因素有:·控制流体的最大、最小流量。

·通过电磁阀的最大最小压差。

·所控制的流体的比重、温度和粘度（这里只介绍流体为常温的空气）·通径与流量关系见表2。

1型号：根据第四项选则*2电压及频率（注明交直流）3所控制介质及压力（正常情况视为空气） *4防爆等级 5气路接口6电气接口*7作用方式，针对二位三通电磁阀为常闭、常开、通用，二位四通电磁阀为单线圈，双线圈，未注明，视为单线圈。

常闭式—当线圈断电时排出压力，当线圈通电时提供压力。

常开式—当线圈断电时提供压力，当线圈通电时排出压力。

通用式—任何一个接口进压，具有常开或常闭功能，但一般适用压力较小，在0.25Mpa 左右。

单、双线圈上已表述过，此略。

注：*项为必备项目，否则无法选型，如果对材料有特殊要求，则需要提出阀体材料。

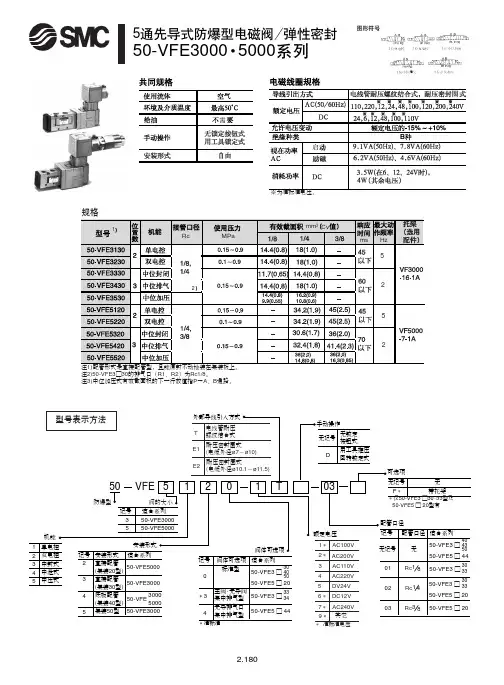

4、 常用电磁阀有关参数4.1 能够满足本厂单作用调节阀电磁阀常用型号4.1.1本厂单作用条件调节阀选配电磁阀时通用条件.1.介质:空气2.气源压力:0.4~0.5Mpa3.配管:Φ6或Φ84.气管接头:Rc1/45.电源电压:110V.AC.220AC.50HZ.12VDC,24VDC 等 4.1.2 ASCO 二位三通直动式通用电磁阀阀体：黄铜、不锈钢、接口1/8到期1/2NPT 4.1.2.1 8300系列及8320系列 a.8300系列电磁阀选用防爆型在型号前加前辍”EF”例: 8300D58F 24.DC为ASCO常闭型24V.直流.防爆要求为普通型的二位三通电磁阀EF8300D58G 220.AC 50HZ为ASCO常开型220V.交流50HZ.防爆等级dⅡBT4的二位三通电磁阀防爆型,在型号前加前辍”EF” 8320G186表示.ASCO二位三通电磁阀,电压24.DC,黄铜阀体,常闭型.EF8320G203 220AC 50HZ表示ASCO二位三通电磁阀电压220V交流50HZ 不锈钢阀体,防爆等级dⅡBT4,常闭型.注:1、8300D58 直径型最大操作压力达0.88Mpa,交流型最大操作压力达1.75Mpa2、8300系列直流型操作压力均可达到0.52Mpa,交流型操作压力均可达到1.0Mpa注:以上电磁阀为通用型,常开常闭均可,但其流量系数Cv=0.08,如需电磁阀快速排气请选用WPIS8317307或WPIS8317308,其放气口Cv值可达0.73(相当于Φ8×1气管)4.1.3 SMC二位三通直动式普通电磁阀VT317系列型号配用管价格VT317-□△-02 Φ6~Φ8注: □-代表使用电压△-代表接电方式作用方式为通用型,(常开,常闭)防爆要求普通型.3=110VAC G-直接出线式4=220VAC D-DIN插座式5=24V.DC DZ-DIN插座式6=12V.DC 带有指示灯和过压抑制器例如:VT317-4G-02 二位三通电磁阀,电压220V.交流50HZ,直接出线式.不防爆.4.1.4 SMC二位三通先导式防爆电磁阀50-VPE500.700系列型号配用气管价格5o-VPE542⊙-□△⊙-02▽Φ6~Φ8⊙-表示先导方式:无记号为内部先导式弹簧范围起点需>0.2Mpa,R*外部先导式,弹簧范围需注明,即供给压力起点,*准标准型□-表示额定电压: 1* AC110V * 准标准电压选电压时写明频率2* AC200V3AC110V4AC220V5DC24V6* DC12V8* AC240V9* 其它△-表示接线方式: T-电线管耐压螺纹结合式E1-耐压密封式(电缆外径Φ7~Φ10)E2-耐压密封式(电缆外径Φ10.1~11.5)⊙-表示手动操作. 无记号-无锁定/按扭式 D-用工具锁定式▽-表示常位状态 A-常断型 B-常通型例:50-VPE542R*-5TD-02A表示:SMC 50-VPE500系列外部先导式直流24V 防爆二位三通电磁阀(dⅡBT4)接线方式,电线管耐压螺纹结合式,用工具锁定式,气接口Rc1/4,常断型(常闭).4.1.5 天津市光阳电磁阀科技有限公司ZCKQ二位三通防爆电磁阀系列型号通径价格(防爆)ZCKQ-8-ZZT 2mm订货时写明:此阀流通系数,通径,使用压力,电源,介质,作用方式,防爆要求即可.4.2能够满足本厂双作用调节阀电磁阀常用型号4.2.1本厂双作用调节阀选配电磁阀时通用条件1.介质:空气2.气源:0.5Mpa3.配管: Φ6~Φ84.气管接头:Rc1/45.电源电压:110VAC 200VAC 50HZ 12V.DC 24.DC等4.2.2 ASCO二位四通选导型通用电磁阀如EF8344G70 24.DC 表示ASCO二位四通,防爆型(dⅡBT4)24V.交流50HZ.电磁阀□-代表使用电压△-代表接电方式3=110AC G=直接出线式(引线长300mm)4=220VAC D=DIN插座式5=24VDC DZ=DIN插座式带有指示灯和过压抑制气6=12VDC如 VF3130-5GB-02表示SMC24V直流,五通电磁阀,接电方式为直接出线式,普通型符号表示内容同4.1.4如:50VFE3130-4T-02.表示SMC先导式五通防爆(dⅡBT4)电磁阀电压200V交流 (注明频率50HZ)附录:1.国产型电磁阀选型样本(部分)2.ASCO,SMC,PARKER(派克)电磁选型样本(部分)3.定货要求:电磁阀定货时须写明下列参数1> 型号 2>电压及频率(注明交直流) 3>介质(通常空气) 4>防爆等级 5>气路接口(通常Rc1/4) 6>电气接口(通常不注按厂方标准) 7>作用方式 8>其它要求:如阀体材料等.M15G-（）-A（D）E12PU系列兼用型五通防爆电磁阀一、产品用途M15G-（）-A（D）E12PU系列兼用型二位五通防爆电磁阀，是采用日本金子产业株式会社电磁阀制造生产技术的产品。

气缸电磁阀选型参考（以SMC为列）一进气组件配置：1、只有一个阀，VHS30-03+Y300+AW30-03BG2、有一个阀以上，VHS30-03+Y300T+AW30-03-X465A-Y300T+AV3000-03-5DZB二气缸配置：直径≤Φ16的气缸用Φ4气管，节流阀：AS1201F-M5-04S-(M5，Φ4）Φ20-Φ40的气缸用Φ6气管，节流阀：AS2201F-M5-06S-(M5，Φ6）AS2201F-01-06S-（1/8-Φ6）Φ50-Φ80的气缸用Φ8气管，节流阀：AS3201F-02-06S-（1/4-Φ8）AS3201F-03-08S-（3/8-Φ8）直径≥Φ100的气缸用Φ10，12气管，节流阀：AS4201F-04-10S-（1/2-Φ10）AS4201F-04-12S-（1/2-Φ12）三电磁阀：常用二位五通单电控电磁阀直径≤Φ16的气缸电磁阀用SY3120-5LZD-C4Φ20-Φ32的气缸电磁阀用SY3120-5LZD-C6Φ40-Φ50的气缸电磁阀用SY5120-5LZD-C8Φ63-Φ80的气缸电磁阀用SY7120-5LZD-C8≥Φ100以上气缸电磁阀用SY9120-5LZD-C12单气缸作用：选用两位三通电磁阀双气缸作用：选用两位五通电磁阀双气缸作用特殊用法：1、三位五通中泄阀：中位气缸可以随意拉动，方便调试。

2、三位五通中压阀：中位活塞两边均有气压，可实现气缸多位置停止。

3、三位五通中封阀：中位阀体五口全关闭，用于垂直方向气缸断电断气不会立马掉下来四电磁阀分类：单作用气缸------三通电磁阀双作用气缸------四，五通电磁阀控制各类流体-----二，三通电磁阀双作用气缸：开关动作都是通过气源来驱动，通气开，通气关，断气保持原位。

单作用气缸：开关动作只有开动作为气源驱动，而关动作则由弹簧复位。

单作用气缸分为常开型跟常闭型常开型：（通气关，断气开）常闭型：（通气开，断气关）行程都一样根据具体工况要求来选择，单作用一般用在断电断气的情况下阀门要求打开或者关闭单作用气缸跟双作用气缸的优缺点对比：优点：1、单作用比双作用价格便宜且整条气路花费较少。
