楼层与地层详解
板宽：500，600，900，1200mm
空心板
3.预制板的结构布置与搁置要求
（1）板的布置 板的支承方式有板式和梁板式两种。
（a）板式结构布置；（b）梁板式结构布置
梁板式结构，板在梁上的搁置方式：
（a）楼板搁在矩形梁顶面；（b）楼板搁在花篮梁上
当板宽尺寸之和与房间的净开间（或净进深）出现 小于一个板宽的空隙时，可采取以下方法解决:

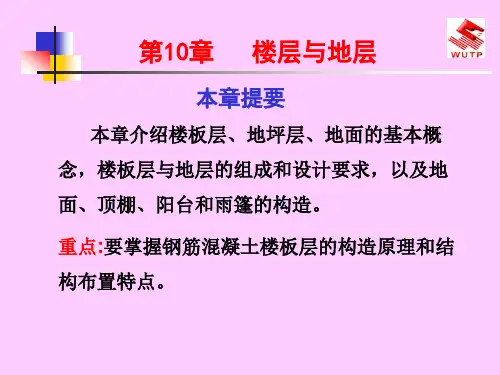

第10章 楼层与地层
本章提要
本章介绍楼板层、地坪层、地面的基本概 念，楼板层与地层的组成和设计要求，以及地 面、顶棚、阳台和雨篷的构造。
重点:要掌握钢筋混凝土楼板层的构造原理和结 构布置特点。
第一节 楼板层构造
一、基本概念
楼板层是建筑物中分隔上下楼层的水平构件，它 不仅承受自重和其上的使用荷载，并将其传递给墙 或柱，而且对墙体也起着水平支撑的作用。
①增大板缝 ②挑砖 ③现浇板 ④当缝差超过200mm时，应考虑重新选板 或采用调缝板。
板缝差的处理
（a）挑砖；（b）现浇钢筋混凝土板带
（2）板的搁置要求
①板与板的连接
板间的接缝有端缝和侧缝两种。
楼板侧缝的接缝形式
（a）V形缝；（b）U形缝；（c）凹槽缝
②板与墙、梁的连接
预制板直接搁置在砖墙上或梁上时，均应有足够的支承长度。
阳台排水构造 同，有时还需设 置找平层、结合层、防水层、隔声层、隔热层等附 加构造层。
图10.1 楼板层的组成
2. 楼板的类型
3. 楼板层的构造要求
（1）具有足够的强度和刚度，以保证结构的安
（2）根据不同的使用要求和建筑质量等级，要 求具有不同程度的隔声、防火、防水、防潮、保温、
为了增强楼板的整体刚度，应在板与墙以及板端连接处 设置锚固钢筋

楼层与地层构造

楼层与地层构造
对室内有重要的清洁及装饰作用。 2）结构层：
是承重部分，一般包括梁和板。主要功能是承受楼 板层上的全部荷载，并将这些荷载传递给墙或柱，同时 还对墙身起水平支撑作用，加强房屋的整体刚度。
4
3）顶棚: 又称天花,除美观要求外，常安装灯具。
4）附加层： 可根据构造和使用要求设置结合层、找平层、防水
层、保温、隔热层、隔声层、管道敷设层等不同构造层 次。
自重轻、保温性能好、舒适、有弹性。 但易燃、易腐蚀、耐久性差,特别是需 耗用大量木材。越来越少采用。
②钢筋混凝 土楼板
③压型钢板 组合楼板
10
强度高、防火性能好、便于工业化生 产,是我国应用最广泛的一种楼板。
既起模板作用,又起结构作用，减少梁 数量减轻楼板自重，施工速度快，国外 高层中得到广泛应用。
5）对有水侵袭的楼板层，须具有防潮、防水能力，保证建筑物 正常使用。
6）对某些特殊要求，须具备相应的防腐蚀、防静电、防油、防 爆（不发火）等能力。
7）满足现代建筑的“智能化”要求，须合理安排各种设备管线 8的走向。
弹 性 面 层
隔声构造
吊天棚
浮 筑 式
9
8.1.2 楼板的类型及选用
类型
选用
①木楼板
优点: 可节省模板，并能改善构件制作时工人的劳动条 件，有利于提高劳动效率和加快施工进度。 缺点： 楼板的整体性较差，一些抗震要求较高的地区不 宜采用。
39
40
41
42
43
44
45
预制构件可分为预应力和非预应力两种。 采用预应力构件,可推迟裂缝的出现和限制裂缝 的开展，从而提高了构件的抗裂度和刚度。预应力与 非预应力构件相比较，可节省钢材约30％～50％，可 节省混凝土10％～30％，减轻自重，降低造价。

楼层与地层构造

楼层与地层构造
由于现浇钢筋混凝土楼板要耗费大量模板，故 经济性差，施工工期长，而预制装配式楼板整体性 差；采用预制薄板与现浇混凝土面层叠合而成的装 配整体式楼板，其特点是房屋的刚度和整体性较好 ，节约模板，提高施工进度。
目前常用的是预制薄板叠合楼板。
1、密肋楼板
密肋楼板是在预制或现浇的钢筋混凝土小梁之 间先填充陶土空心砖、加气混凝土块、粉煤灰块等 块材，然后整浇混凝土而成。这种楼板构件数量多 ，施工麻烦，在工程中应用的较少。
（2）双向板
双向板的平面尺寸长边/短边＜2，受力后，受力 方向为多向。且在多个方向产生变形。
当2＜长/宽＜3时，也宜按双向板计。
（3）悬臂板
主要用于雨罩、阳台等部位，悬臂板只有一端 支撑，因而受力钢筋应摆在板的上部。
板厚应为跨度的1/12，且不小于60-80mm。
2、梁式楼板：
当房间的跨度较大，为使楼板结构的受力与传力 更加合理，常在楼板下设梁，以减小板的跨度，使楼 板上的荷载先由板传递给梁，再由梁传递给墙或柱。 这种楼板结构称梁板式楼板。
（一）实心平板： 实心平板制作简单，一般用做走廊或小开间房
屋的楼板，也可作架空搁板、管沟盖板等。实心平 板的板跨一般≤2.4m，一般为1.5m左右，板宽约为 600～900mm，板厚为50～80mm。
（二）槽形板：
槽形板是一种梁板结合的构件，即在实心板的两 侧设有纵肋，构成∏形截面。荷载主要由板侧的纵肋 承受，因此板可做得较薄。当板跨较大时，应在板纵 肋之间增设横肋加强其刚度，为了便于搁置，常将板 两端用端肋封闭。
无梁楼板顶棚平整，室内净空大，采光、通风 好。其经济跨度为6m左右，板厚一般为120mm以上， 多用于荷载较大的商店、仓库、展览馆等建筑中。
5、压型钢板混凝土组合楼板

房屋基础知识-楼地层

房屋基础知识-楼地层
37
叠合楼板
38
板在梁上的搁置方式
39
40
三、装配整体式楼板
装配整体式楼板，是楼板中预制部分构件，然后在现场安装，再以整体浇 筑的办法连接而成的楼板。 ⑴叠合式楼板层 预制薄板（预应力）与现浇混凝土面层叠合而成的装配整体式楼板，又称 预制薄板叠合楼板。这种楼板以预制混凝土薄板为永久模板而承受施工荷 载，板面现浇混凝土叠合层。 叠合楼板跨度一般为4-6m，最大可达9m， 通常以5. 4m以内较为经济。预应力薄板厚50-70mm，板宽1.1-l.8m。为了 保证预制薄板与叠合层有较好的连接，薄板上表面需做处理，常见的有两 种：一是在上表面作刻槽处理，刻槽直径50mm，深20mm，间距150mm； 另一种是在薄板表面露出较规则的三角形的结合钢筋。
58
59
二 吊顶棚
当楼板底部需隐蔽管道，或有特殊的功能要求、艺术处理，或为降低局 部顶棚高度时，常将天棚悬吊于楼板下一定距离，形成吊顶。 （一）木骨架吊顶
是在楼板下吊挂木骨架，在木骨架下铺钉各种面板而成的悬挂式天 棚。 （二）金属骨架吊顶 是在楼板下吊挂金属骨架，在金属骨架下铺钉各种面板而成的悬挂式天 棚。 （三）吊顶面层：吊顶面层分为抹灰面层和板材面层两大类。抹灰面层 为湿作业施工，费工费时；板材面层，既可加快施工速度，又容易保证 施工质量。板材吊顶有植物板材、矿物板材和金属板材等。
14
1、单梁楼板，由板、梁和柱组成。
15
2、复梁式楼板 由次梁、主梁和柱组成
16
复梁式楼板
17
3、井式楼板：当双向板肋梁楼板的板跨相同，且两个方向 的梁截面也相同时井式楼板。
组成： 板和梁，常无主次梁之分。 布置： 正交放置或斜交放置。
18
井式楼板

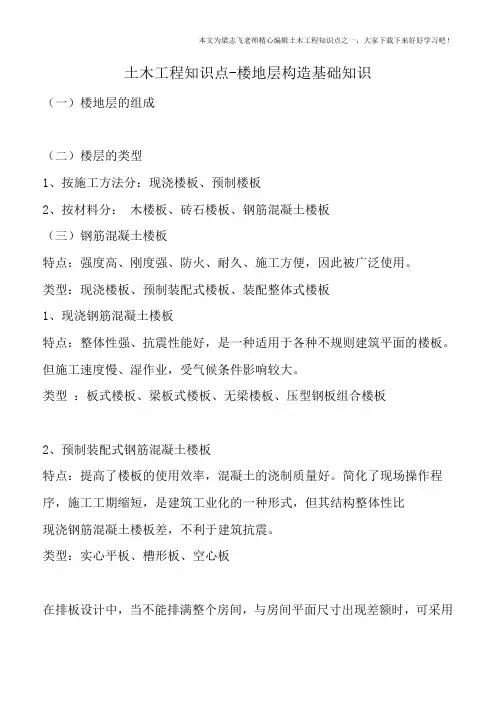

土木工程知识点-楼地层构造基础知识

土木工程知识点-楼地层构造基础知识

土木工程知识点-楼地层构造基础知识（一）楼地层的组成（二）楼层的类型1、按施工方法分：现浇楼板、预制楼板2、按材料分：木楼板、砖石楼板、钢筋混凝土楼板（三）钢筋混凝土楼板特点：强度高、刚度强、防火、耐久、施工方便，因此被广泛使用。

类型：现浇楼板、预制装配式楼板、装配整体式楼板1、现浇钢筋混凝土楼板特点：整体性强、抗震性能好，是一种适用于各种不规则建筑平面的楼板。

但施工速度慢、湿作业，受气候条件影响较大。

类型：板式楼板、梁板式楼板、无梁楼板、压型钢板组合楼板2、预制装配式钢筋混凝土楼板特点：提高了楼板的使用效率，混凝土的浇制质量好。

简化了现场操作程序，施工工期缩短，是建筑工业化的一种形式，但其结构整体性比现浇钢筋混凝土楼板差，不利于建筑抗震。

类型：实心平板、槽形板、空心板在排板设计中，当不能排满整个房间，与房间平面尺寸出现差额时，可采用下述办法解决：1、适当调整板缝宽度（缝隙小于60mm)。

2、挑砖。

3、局部现浇钢筋混凝土板带。

如预制板上设有隔墙，为了避免隔墙重量由单一预制板承受，宜将隔墙垂直分布于各块预制板上或将隔墙设置于两块预制板连接缝上，使其共同接受隔墙重量。

（四）楼地层的防水有人认为建立新形式的标准化始走向建筑和谐的唯一道路，并且能用建筑技术加以成功地控制．而我的观点不同，我要强调的是建筑最宝贵的性质是它的多样化和联想到自然界有机生命的生长．我认为着才是真正建筑风格的唯一目标．如果阻碍朝这一方向发展，建筑就会枯萎和死亡．要使建筑结构适合于环境，要注意到气候，地位和四周的自然风光，在结合目的来考虑的一切因素中，创造出一个自由的统一的整体，这就是建筑的普遍课题，建筑师的才智就要在这个可提到完满解决上体现。

建筑楼层和地层构造

建筑楼层和地层构造

二、 楼地板的基本组成
❖
1.面层 又称为楼面。面层与人、家具设备等直接接触，起着保护楼板、承受并传递荷载的作用，
同时对室内有很重要的清洁及装饰作用。
❖
2.结构层 即楼板，是楼层的承重部分。
❖
3.顶棚层 位于楼板层最下层，主要作用是保护楼板、安装灯具、装饰室内、遮掩各种水平管线等。
❖
4.附加层 又称功能层，对有特殊要求的室内空间，楼板层应增设一些附加层次。主要作用是隔声、
井格的几种布置 （a）正交正放 （b）正交斜放 （c）斜交斜放
井式楼板
（3）密肋式楼板 ❖ 这种楼板层也称为密梁式楼板层，它是将梁的间距适当加密，一般梁的间距不超过2.5m，板与
梁整浇在一起。 ❖ 密肋式楼板层可用于平面尺寸较大的狭长建筑空间。
密肋式楼板
3.无梁楼板
➢ 无梁楼板是直接支承在柱上，不设主梁和次梁的楼板。 ➢ 柱网一般布置为方形，柱距以6m左右较为经济。 ➢ 柱的顶部一般设柱帽或托板。 ➢ 板厚不宜小于120mm。 ➢ 无梁楼板楼层净空较大，顶棚平整，采光通风和卫生条件较好，适宜于活荷载较大的商
材量大，除林区外，现已极少采用。 （2）钢筋混凝土楼板.因其承载能力大、刚度好，且具有良好的耐久、防火性和可塑性，目前被广泛
采用。 （3）压型钢板组合楼板。是利用压型钢板为底模，上部浇注混凝土而形成的一种组合楼板。它具有
强度高、刚度大、施工速度快等优点，但钢材用量大，造价高。
楼板的类型 （a）木楼板（b）钢筋混凝土楼板（c）压型钢 板混凝土楼板
5.2 钢筋混凝土楼板 钢筋混凝土楼板根据施工方法的不同，可分为现浇整体式、预制装配式、装配整体式三种类型。
一、现浇整体式钢筋混凝土楼板
❖ 现浇整体式钢筋混凝土楼板是在施工现场进行支模板、绑扎钢筋、浇注并振捣混凝土、养护、 拆模等工序而将整个楼板浇筑而成整体。
