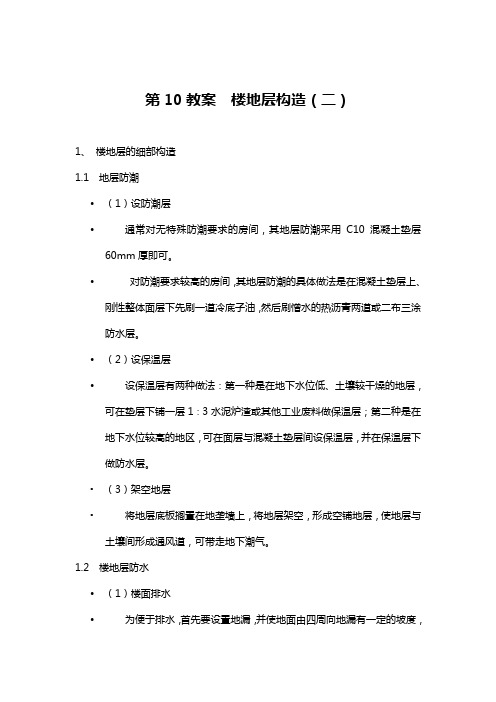

第10教案楼地层构造（二）1、楼地层的细部构造1.1 地层防潮•（1）设防潮层•通常对无特殊防潮要求的房间，其地层防潮采用C10混凝土垫层60mm 厚即可。
•对防潮要求较高的房间，其地层防潮的具体做法是在混凝土垫层上、刚性整体面层下先刷一道冷底子油，然后刷憎水的热沥青两道或二布三涂防水层。
•（2）设保温层•设保温层有两种做法：第一种是在地下水位低、土壤较干燥的地层，可在垫层下铺一层1∶3水泥炉渣或其他工业废料做保温层；第二种是在地下水位较高的地区，可在面层与混凝土垫层间设保温层，并在保温层下做防水层。
•（3）架空地层•将地层底板搁置在地垄墙上，将地层架空，形成空铺地层，使地层与土壤间形成通风道，可带走地下潮气。
1.2 楼地层防水•（1）楼面排水•为便于排水，首先要设置地漏，并使地面由四周向地漏有一定的坡度，从而引导水流入地漏。
地面排水坡度一般为1%～1.5%。
•（2）楼层防水•有防水要求的楼层，其结构应以现浇钢筋混凝土楼板为好。
面层也宜采用水泥砂浆、水磨石地面或缸砖、瓷砖、陶瓷锦砖等防水性能好的材料。
常见的防水材料有防水卷材、防水砂浆和防水涂料等。
1.3 楼板层隔声•楼层隔声的重点是对撞击声的隔绝，可从以下三个方面进行改善：•（1）采用弹性面层•（2）采用弹性垫层•（3）采用吊顶1.4 楼板上隔墙的处理•楼板上设置隔墙时，宜采用轻质隔墙，这样可以直接搁置于楼板的任一位置。
•当楼板为槽形板楼板时，隔墙可直接搁置在板的纵肋上•若为空心板楼板，应在隔墙下的板缝处设现浇钢筋混凝土板带或梁来支承隔墙2、地面构造2.1 地面的设计要求•（1）具有足够的坚固性。
•（2）具有良好的保温性能。
•（3）具有一定的弹性。
•（4）具有较强的装饰性。
•（5）经济。
2.2 地面的类型及构造•地面的名称是以面层的材料来命名的。
根据面层的材料和施工工艺不同，将地面分为现浇整体地面、块材镶铺地面、卷材类地面及木地面等。
2.2.1．整体式楼地面•(1)水泥地面•水泥砂浆地面构造简单、坚固、能防潮防水而造价又较低。
楼地层构造认知4.1 楼地层概述4.1.1 楼地层的组成楼地层分为楼板层和地坪层两种,如图4-1所示。
1.楼板层的构造楼板层一般由面层、结构层(楼板)和顶棚层三个基本层次组成,当房间对楼板层有特殊要求时,可加设相应的附加层。
(1)面层。
面层又称为楼面,是楼板层上表面的构造层,也是室内空间下部的装修层。
其作用是保护楼板并传递荷载,有清洁和装饰室内的作用。
根据各房间的功能要求不同,面层有多种不同的做法。
图4-1 楼地层的组成(a)楼板层;(b)地坪层(2)结构层。
结构层通常称为楼板,包括板、梁等构件。
结构层位于面层和顶棚层之间,是楼板层的承重部分。
结构层承受整个楼板层的全部荷载,并对楼板层的隔声、防火等起主要作用,能加强建筑物的整体刚度。
(3)顶棚层。
顶棚层是楼板层下表面的构造层,也是室内空间上部的装修层。
顶棚层的主要功能是保护楼板、安装灯具、装饰室内空间及满足室内的特殊使用要求。
(4)附加层。
附加层通常设置在面层和结构层之间,有时也布置在结构层和顶棚层之间,根据构造和使用要求,可设置结合层、找平层、防水层、保温层、隔热层、隔声层、管道敷设层等不同构造层次。
2.地坪层的构造实铺地坪层在建筑工程中的应用较广,一般由面层、垫层和基层三个基本层次组成。
为了满足更多的使用功能要求,可在地坪层中加设相应的附加层,如防水层、防潮层、隔声层、隔热层、管道敷设层等,这些附加层一般位于面层和垫层之间,如图4-2所示。
图4-2 实铺地坪层的构造(1)面层是地坪层的表面层,直接承受各种物理、化学作用,是人们日常生活直接接触的表面,应满足坚固、耐磨、平整、光洁、不起尘、易于清洗、防水、防火、有一定弹性等使用要求。
(2)垫层的作用是满足面层铺设所要求的刚度和平整度,有刚性垫层和非刚性垫层之分。
刚性垫层一般采用强度等级为C10的混凝土,厚度为60~100mm,适用于整体面层和小块料面层的地坪,如水磨石、水泥砂浆、陶瓷马赛克、缸砖等地面。

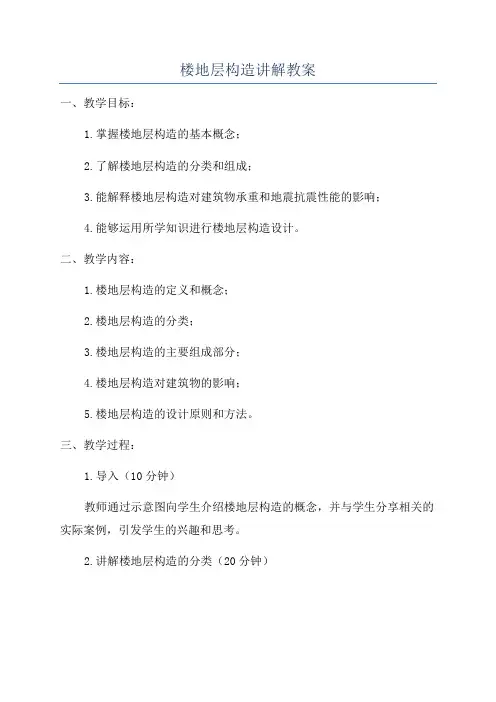

楼地层构造讲解教案一、教学目标：1.掌握楼地层构造的基本概念；2.了解楼地层构造的分类和组成；3.能解释楼地层构造对建筑物承重和地震抗震性能的影响；4.能够运用所学知识进行楼地层构造设计。
二、教学内容：1.楼地层构造的定义和概念；2.楼地层构造的分类；3.楼地层构造的主要组成部分；4.楼地层构造对建筑物的影响；5.楼地层构造的设计原则和方法。
三、教学过程：1.导入（10分钟）教师通过示意图向学生介绍楼地层构造的概念，并与学生分享相关的实际案例，引发学生的兴趣和思考。
2.讲解楼地层构造的分类（20分钟）教师详细讲解楼地层构造的分类，包括钢筋混凝土楼层、钢结构楼层、混凝土楼层等。
教师可以通过PPT或实物模型来展示不同种类的楼地层构造，以加深学生对不同构造形式的理解。
3.介绍楼地层构造的组成部分（20分钟）教师讲解楼地层构造的主要组成部分，包括地板、梁、柱、墙等。
教师可以通过图示或实物来展示不同组成部分的特点和功能，帮助学生掌握各部分的作用和相互关系。
4.分析楼地层构造对建筑物的影响（20分钟）教师引导学生思考楼地层构造对建筑物承重和地震抗震性能的影响。
通过实际案例分析，让学生意识到选择合适的楼地层构造对建筑物的安全性和稳定性至关重要。
5.探讨楼地层构造的设计原则和方法（30分钟）教师介绍楼地层构造的设计原则和方法，包括选择适当的施工工艺、采用合理的材料、结构均衡设计等。
通过合作小组讨论和案例分析，让学生深入理解设计原则和方法的重要性，并掌握应用方法的能力。
6.小结和展望（10分钟）教师对整堂课的内容进行小结，并展望下一节课的学习内容。
鼓励学生积极参与课堂讨论和实践，提高对楼地层构造的理解和应用能力。
四、教学资源和评估：1.教学资源：PPT、示意图、实物模型等；2.教学评估：课堂讨论、小组合作、个人报告等方式进行学生学习成果的评估。
五、教学拓展：1.鼓励学生参观建筑施工现场，了解实际的楼地层构造情况；2.培养学生独立设计楼地层构造的能力，进行实际的设计作业；3.深入学习楼地层构造的相关知识，例如楼地层材料的性能、施工工艺的优化等，以拓宽学生的知识面和能力。
