高铁防灾系统汇总.43页PPT

第九章客运专线防灾系统防灾系统由风、雨、雪以及异物侵限监测装置，监控单元，监控数据处理设备，工务终端，调度所设备，传输通道等几部分组成。

其功能组要是自然灾害条件下的灾害预警和防灾安全功能，确保动车组列车安全运行。

是保证高速铁路动车组列车运行安全的重要基础装备之一。

第一节降雨量报警系统一、降雨量报警系统设备组成降雨量报警系统由现场监测装置（雨量计）、数据传输单元、监控单元雨量采集模块等组成。

雨量计通过电缆连接至监控单元。

安装于线路的外侧，距离轨面4±0.1m高，安装方向与线路方向同侧。

二、降雨量报警系统运行原理通过在铁路沿线设置雨量监测点，实时监测雨量数据，并结合雨水对地表、路基等的破坏能力，工务部门提出相应的列车安全运行速度限值，用语音和屏显等方式直观报警、预警，并指导列车安全运行。

三、雷达式雨量计简介1.测量范围气温：-40℃～60℃气压：600hPa～1100hPa降水：0mm/h～200mm/h2.准确度气温：±1℃气压：±1.5hPa（20℃时）降水：5%3.采样速率气温：不少于6次/min气压：不少于6次/min降水：不少于1次/min 图9-1 雨量计（雷达式）4.工作环境温度-40℃～+60℃四、报警要求1.遇有降雨天气，重点防洪地段1h降雨量达到45mm及以上时，列车限速120km/h；1h 降雨量达到60mm及以上时，列车限速45km/h。

当1h降雨量降至20mm及以下、且持续30min 以上时，可逐步解除限速。

列车调度员在得到工务及其他相关专业调度台检查无异常的报告后，及时取消限速或解除线路封锁。

2.遇雨量监测子系统提示雨量监测报警信息时，列车调度员根据报警提示向相关列车发布限速运行的调度命令。

对来不及发布调度命令的列车，立即通知司机限速运行。

司机接到调度命令或通知后，应立即采取措施。

3.列车通过防洪重点地段时，司机要加强瞭望，并随时采取必要的安全措施。

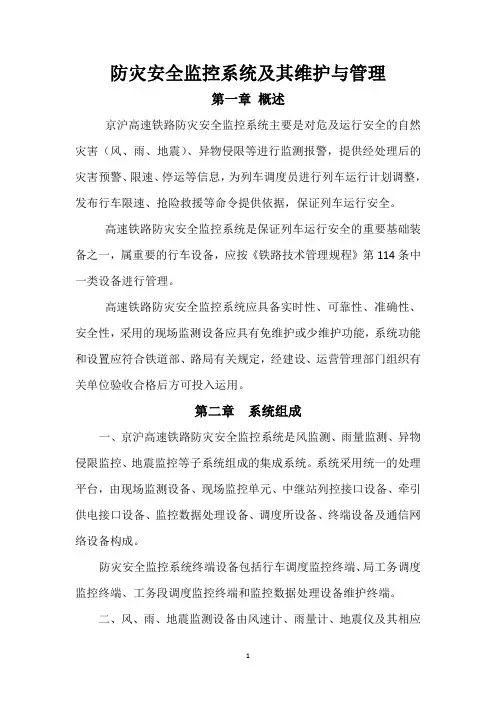

防灾安全监控系统及其维护与管理第一章概述京沪高速铁路防灾安全监控系统主要是对危及运行安全的自然灾害（风、雨、地震）、异物侵限等进行监测报警，提供经处理后的灾害预警、限速、停运等信息，为列车调度员进行列车运行计划调整，发布行车限速、抢险救援等命令提供依据，保证列车运行安全。

高速铁路防灾安全监控系统是保证列车运行安全的重要基础装备之一，属重要的行车设备，应按《铁路技术管理规程》第114条中一类设备进行管理。

高速铁路防灾安全监控系统应具备实时性、可靠性、准确性、安全性，采用的现场监测设备应具有免维护或少维护功能，系统功能和设置应符合铁道部、路局有关规定，经建设、运营管理部门组织有关单位验收合格后方可投入运用。

第二章系统组成一、京沪高速铁路防灾安全监控系统是风监测、雨量监测、异物侵限监控、地震监控等子系统组成的集成系统。

系统采用统一的处理平台，由现场监测设备、现场监控单元、中继站列控接口设备、牵引供电接口设备、监控数据处理设备、调度所设备、终端设备及通信网络设备构成。

防灾安全监控系统终端设备包括行车调度监控终端、局工务调度监控终端、工务段调度监控终端和监控数据处理设备维护终端。

二、风、雨、地震监测设备由风速计、雨量计、地震仪及其相应的现场控制箱盒组成，异物侵限现场监测设备由异物侵限监测传感器和轨旁控制器组成，监测信息传送至离监测点最近的现场监控单元内。

三、现场监控单元采用模块化结构由系统主机、UPS电源、数据接收和发送模块、继电器组合模块、防雷单元、网络接口和机柜等设备组成。

监控单元机柜安装于现场探测设备附近的GSM-R基站、中继站、车站的防灾机房内，地震子系统现场监控单元在牵变所和分区所内。

四、监控数据处理设备由数据库服务器、应用服务器、存储设备、一、风监测子系统具备大风监测报警功能。

（防灾\第二册合图.dwf）区。

300km/h限速规定：动车组在环境风风速不大于15m/s时，可以正常速度运行；风速不大于20m/s时，限速300km/h；风速不大于25m/s时，限速200km/h；风速不大于30m/s时，限速120km/h；风速大于30m/s时，严禁动车组进入风区。

防灾安全监控系统及其维护与管理第一章概述京沪高速铁路防灾安全监控系统主要是对危及运行安全的自然灾害（风、雨、地震）、异物侵限等进行监测报警，提供经处理后的灾害预警、限速、停运等信息，为列车调度员进行列车运行计划调整，发布行车限速、抢险救援等命令提供依据，保证列车运行安全。

高速铁路防灾安全监控系统是保证列车运行安全的重要基础装备之一，属重要的行车设备，应按《铁路技术管理规程》第114条中一类设备进行管理。

高速铁路防灾安全监控系统应具备实时性、可靠性、准确性、安全性，采用的现场监测设备应具有免维护或少维护功能，系统功能和设置应符合铁道部、路局有关规定，经建设、运营管理部门组织有关单位验收合格后方可投入运用。

第二章系统组成一、京沪高速铁路防灾安全监控系统是风监测、雨量监测、异物侵限监控、地震监控等子系统组成的集成系统。

系统采用统一的处理平台，由现场监测设备、现场监控单元、中继站列控接口设备、牵引供电接口设备、监控数据处理设备、调度所设备、终端设备及通信网络设备构成。

防灾安全监控系统终端设备包括行车调度监控终端、局工务调度监控终端、工务段调度监控终端和监控数据处理设备维护终端。

二、风、雨、地震监测设备由风速计、雨量计、地震仪及其相应的现场控制箱盒组成，异物侵限现场监测设备由异物侵限监测传感器和轨旁控制器组成，监测信息传送至离监测点最近的现场监控单元内。

三、现场监控单元采用模块化结构由系统主机、UPS电源、数据接收和发送模块、继电器组合模块、防雷单元、网络接口和机柜等设备组成。

监控单元机柜安装于现场探测设备附近的GSM-R基站、中继站、车站的防灾机房内，地震子系统现场监控单元在牵变所和分区所内。

四、监控数据处理设备由数据库服务器、应用服务器、存储设备、一、风监测子系统具备大风监测报警功能。

（防灾\第二册合图.dwf）区。

300km/h限速规定：动车组在环境风风速不大于15m/s时，可以正常速度运行；风速不大于20m/s时，限速300km/h；风速不大于25m/s时，限速200km/h；风速不大于30m/s时，限速120km/h；风速大于30m/s时，严禁动车组进入风区。

高速铁路防灾系统高速铁路防灾安全监控系统作为高速铁路运营调度系统的子系统，在预防灾害对高铁运营的危害方面起着重要的保障作用。

铁路防灾安全监控系统，应能够提供各种自然灾害情报数据，为列车运行控制提供依据；应能够提供各种设备运行状态，以保证列车正常运行；应能够提供有关防灾数据(预警、限速、停运决策信息)，为运行计划调整提供依据。

第一章安装防灾系统的必要性第一节安装防灾系统的必要性安全是交通运输方式的先决条件，是高效运输和持续发展之本，是铁路运输的生命线。

高速铁路由于列车高速度、高密度运行，一旦发生事故，后果相当严重。

随着高速铁路的发展，强风、雨雪、泥石流、地震等自然灾害以及异物侵限，时刻威胁着铁路的运输安全。

高速铁路与普速铁路有很大的不同，为了确保动车组列车高速运行，高速铁路安装了很多先进的设备。

高速铁路防灾安全监控系统是保证铁路安全运行的重要基础设施之一，是集工程气象学、空气动力学、统计学及计算机网络等技术于一体的集成系统。

高速铁路由于运行列车（动车组）速度高，风、雨、雪、异物侵限、地震等自然与人为灾害给列车安全带来的影响更加显著，动车组的运行速度较高，当发生自然灾害或异物侵限时，如果动车组司机不能及时的减速或停车，那么发生的事故将是灾难性的、毁灭性的。

为确保行车安全和旅客人身安全，高速铁路设置防灾安全监控系统显得更加必要。

自然灾害事故如图1-1至图1-6所示。

图1-1 风灾事故图1-2 雨灾事故图1-3雪灾事故图1-4地震事故图1-5泥石流事故图图1-6异物侵限事故第二章防灾系统的构成及作用原理第一节防灾系统的构成高速铁路对行车安全保障体系提出了更高的要求。

除了要求保证线路、机车车辆、牵引供电以及通信信号等设备高安全性外，对各种可能发生的灾害，如自然灾害强风、暴雨、大雪、地震，异物侵限，突发性灾害坍方落石、异物侵入限界、非法侵入等，都要实施全面监测，即建立防灾安全监控系统，实施全面、准确、实时的安全监控，预防灾害的突然袭击。
