基于视频的高铁综合安全防灾系统分析实用版

铁路防灾安全监控系统结合各线地理气候特点，为防止或降低自然灾害、突发事件对铁路运输的影响，满足运营维护部门的使用需求，沿线设置防灾安全监控系统。

防灾安全监控系统由风监测子系统、雨量监测子系统及异物侵限监控子系统组成。

系统采用统一的处理平台，由风、雨及异物侵限等现场监测设备、现场监控单元、监控数据处理设备、调度所设备、工务/通信/调度台防灾终端设备及传输网络等组成。

1.现场监测设备(1)风监测子系统1)现场设备风监测子系统现场设备由风速风向计、现场控制箱、传输电缆等组成。

现场监测设备采集到的数据传送到现场监控单元，再通过传输网络上传至监控数据处理设备。

2)设置地点风速风向监测点主要布点原则如下：①设计速度250km∕h及以上铁路沿线近20年极大风速值超过20m∕s的区段应设置风速风向监测点。

②铁路沿线山区城口、峡谷、河谷、桥梁及高路堤等区段宜设置风速风向监测点。

③山区t亚口、峡谷、河谷等区段风速风向监测点设置间距宜为Ikm~5km 桥梁、高路堤等区段宜为5km-10km o其他地段按IOkm左右间距布设。

3）设备设置风速风向计按非机械式双套设置，并远离现场障碍物干扰。

风速风向计安装于接触网支柱上。

根据铁科技[2013]35号《铁道部关于印发（高速铁路自然灾害及异物侵限监测系统总体技术方案（暂行））的通知》，系统应据据报警级别、报警阈值、报警及解除时限、控制范围，对有效风速数据进行报警判定，生成大风监测报警及解除信息。

2、雨量监测子系统1）现场设备雨量监测子系统现场设备由雨量计、现场控制箱、传输电缆等组成。

2）设置地点雨量监测点主要布点原则如下：①雨量监测点应设置于路基地段及艰险山区铁路易发生滑坡、泥石流及危岩、落石或崩塌地段等处所。

②有昨轨道线路连续路基区段雨量监测点设置间距宜为15km~20km,无昨轨道线路连续路基区段雨量监测点设置间距宜为20km〜25km o3）设备设置雨量计采用非机械式，主要设置在大雨区间位于山坡山脚地带的填土路基以及可能发生滑坡、泥石流或路基下沉的路堑、路堤、隧道口等处，安装地点为无遮掩、宽敞的场所。

高速铁路防灾安全监控系统高速铁路防灾安全监控系统文档1. 引言高速铁路是现代交通的重要组成部分，对于国家经济发展和人民生活起到了至关重要的作用。

然而，随着高速铁路的不断发展，其安全问题也越来越突出。

为了保障高速铁路的运行安全，我们需要建立一套高效可靠的监控系统，及时发现和处理各类安全隐患。

本文将详细介绍高速铁路防灾安全监控系统的设计原理和功能。

2. 设计原理高速铁路防灾安全监控系统的设计原理基于数据采集、数据传输与处理、数据分析与决策三个主要环节。

(1) 数据采集：系统依靠各类传感器、摄像头等设备，对高速铁路进行全方位、多角度的监测。

传感器可以监测温度、湿度、震动等物理参数，摄像头可以获取实时的图像信息。

通过这些设备，可以及时获得高速铁路的运行状态，并发现潜在的安全隐患。

(2) 数据传输与处理：采集到的数据需要通过传输设备及时传送到监控中心。

传输过程中需要保证数据的可靠性和实时性，以便在发生紧急情况时能够快速做出应对。

传输完成后，数据将被送至系统的后台，进行进一步的处理和分析。

(3) 数据分析与决策：通过对采集到的数据进行分析，确定当前高速铁路的运行状态，并通过算法进行预测，识别潜在的危险事故。

在分析的过程中，系统将会根据事先制定的安全标准，对数据进行评估和判定。

一旦系统检测到异常情况，将会立即向管理人员发出警报，并及时采取措施，确保人员和财产的安全。

3. 功能实现为了确保高速铁路防灾安全监控系统的效果和功能，我们提出以下几点实现建议：(1) 设备标准化：统一采用国际先进的设备标准，确保不同设备的兼容性和互操作性。

标准化设备的使用和维护更加简单方便，也便于后期的系统扩展。

(2) 网络建设：建立高速铁路专用的网络通信系统，确保数据传输的稳定和安全。

网络系统应包括主干网和支线网，覆盖整个高速铁路的范围。

此外，还应配置备用网络，以提供系统可靠性。

(3) 数据处理：建立高效的数据处理中心，配备强大的计算和存储设施。

石家庄铁路职业技术学院教案首页【新课内容】任务6 高速铁路安全与防灾系统案例为了预防灾害发生，京沪高铁建立了全方位的防灾安全监控系统。

京沪高铁防灾安全监控系统由风监测子系统、雨量监测子系统、地震监控子系统和异物侵限监控子系统等构成，能在运营过程中及时监控地质灾害信息并采取相应措施。

其中，地震监控子系统能在发生地震时及时准确监控地震波，并控制地震区域的列车减速或停止运行。

一、京沪高铁防灾安全监控系统概述京沪高铁防灾安全监控系统是大风监测子系统、雨量监测子系统、异物侵限监控子系统以及地震监控子系统的集成系统，并预留与道岔融雪子系统等其它子系统的接口。

京沪高铁防灾安全监控系统由风、雨现场监测设备、异物侵限现场监控设备、地震现场监测设备、GSM-R 基站（含车站、线路所）监控单元、综合维修段监控数据处理设备、调度所设备以及传输网络等组成。

整体防灾安全监控系统的构成。

二、现场监测设备现场监测设备由风、雨现场监测设备、异物现场监控设备及地震现场监测设备组成。

2.1 风、雨现场监测设备大风现场监测设备由双套风速计（芬兰Vaisala 超声波式风速计、德国Lambrecht 热场式风速计）、数据采集单元、专用安装装臵和传输线缆组成。

雨量现场监测设备由单套雨量计（具有雨量监测功能的芬兰Vaisala 超声波式风速计）、数据采集单元、专用安装装臵和传输线缆组成。

2.1.1 数据采集单元数据采集单元主要为风速计、雨量计提供电源和数据防雷，以及风速计、雨量计专用线缆和数字信号屏蔽电缆之间的转接功能。

根据现场监测点的类型，数据采集单元可分为两种：风数据采集单元和雨量数据采集单元。

因雨量计采用的超声波式风速计，故雨量数据采集单元比风数据采集单元缺少一套热场式风速计的元件。

2.1．2传输线缆风速计与数据采集单元之间采用带有航空插头的专用电缆连接，数据采集单元与基站的监控单元之间采用铁路专用数字信号内屏蔽电缆连接。

雨量计与数据采集单元之间采用带有航空插头的专用电缆连接，数据采集单元与基站的监控单元之间采用铁路专用数字信号内屏蔽电缆连接。

高铁、轨道交通智能视频监控系统解决方案目录1 系统背景概述 (3)1.1 高铁、轨道交通安防管理系统现状 (3)1.2 高铁、轨道交通对安防系统的要求 (4)1.3 智能安防管理系统 (6)3 系统设计方案概述 (7)3.1 系统设计思路 (7)3．2 系统结构组成 (8)4 系统功能特点 (11)5 联网管理平台 (17)5.1 系统主要组成模块介绍 (18)5.2 系统功能模块介绍 (19)1系统背景概述1.1高铁、轨道交通安防管理系统现状城市高铁、轨道交通体现为高效率、高环保性和为多数人服务的现代化可持续发展的都市客运体系，因此大力发展城市快速高铁、轨道交通系统，是解决大城市交通问题的最重要途径。

中国的城市高铁、轨道交通建设正在进入快速有序的发展阶段，国家发改委和建设部提供的资料显示：“十五”计划期间，中国城市高铁、轨道交通（地铁、轻轨）建设投资高达2000亿元，建成了总长度550公里左右的城市轨道线路。

“十一五”期间预计各城市在高铁、轨道交通建设方面还将投资6000多亿元，高铁、轨道交通市场存在着巨大的商业机会。

2015年中国将拥有超过2000公里的城市高铁、轨道交通线路，这样城市高铁、轨道交通系统能承担的城市交通客流量的比例将大幅度提高。

随着公共交通事业的快速发展，高铁、轨道交通出行已经成为人们方便快捷出行的最佳选择，高铁、轨道交通作为一个主要交通枢纽的公共场所，公共安全显得尤为重要。

通常高铁、轨道交通由诸如站台、设施中心、设备中心、消防中心、运输中心、调试中心、运营车辆段等多单位及各自管辖的区域所组成，各个单位对于高铁、轨道交通各区域的管理既有自立、又有交叉，高铁、轨道交通实行自动化监控管理具有作特殊的意义。

高铁、轨道交通的地域较大，人流集中而区域相对分散，因此，高铁、轨道交通的安全监控工作主要具有以下特点：1、高铁、轨道交通有较大的面积区域和广泛的周界，开阔的地域，复杂的场内交通，大量的出入口和围栏，使得高铁、轨道交通监控的摄像头数量庞多。

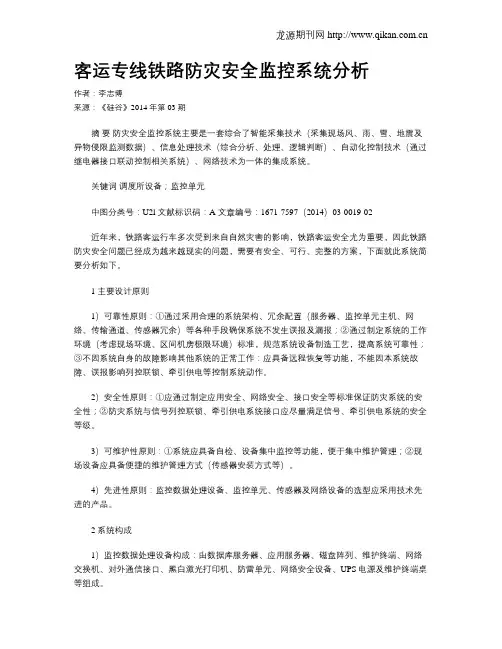

客运专线铁路防灾安全监控系统分析作者：李志博来源：《硅谷》2014年第03期摘要防灾安全监控系统主要是一套综合了智能采集技术（采集现场风、雨、雪、地震及异物侵限监测数据）、信息处理技术（综合分析、处理、逻辑判断）、自动化控制技术（通过继电器接口联动控制相关系统）、网络技术为一体的集成系统。

关键词调度所设备；监控单元中图分类号：U2l 文献标识码：A 文章编号：1671-7597（2014）03-0019-02近年来，铁路客运行车多次受到来自自然灾害的影响，铁路客运安全尤为重要，因此铁路防灾安全问题已经成为越来越现实的问题，需要有安全、可行、完整的方案，下面就此系统简要分析如下。

1 主要设计原则1）可靠性原则：①通过采用合理的系统架构、冗余配置（服务器、监控单元主机、网络、传输通道、传感器冗余）等各种手段确保系统不发生误报及漏报；②通过制定系统的工作环境（考虑现场环境、区间机房极限环境）标准，规范系统设备制造工艺，提高系统可靠性；③不因系统自身的故障影响其他系统的正常工作：应具备远程恢复等功能，不能因本系统故障、误报影响列控联锁、牵引供电等控制系统动作。

2）安全性原则：①应通过制定应用安全、网络安全、接口安全等标准保证防灾系统的安全性；②防灾系统与信号列控联锁、牵引供电系统接口应尽量满足信号、牵引供电系统的安全等级。

3）可维护性原则：①系统应具备自检、设备集中监控等功能，便于集中维护管理；②现场设备应具备便捷的维护管理方式（传感器安装方式等）。

4）先进性原则：监控数据处理设备、监控单元、传感器及网络设备的选型应采用技术先进的产品。

2 系统构成1）监控数据处理设备构成：由数据库服务器、应用服务器、磁盘阵列、维护终端、网络交换机、对外通信接口、黑白激光打印机、防雷单元、网络安全设备、UPS电源及维护终端桌等组成。

2）调度所设备构成：①调度所设备主要由防灾行调终端、通信服务器（含与运调系统的接口）、网络通信设备构成；②通讯服务器双机热备；③监控终端2套，一套冷备。

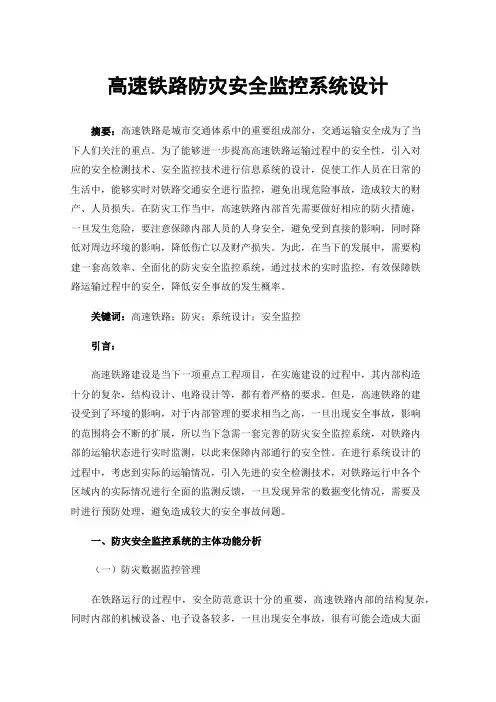

高速铁路防灾安全监控系统设计摘要：高速铁路是城市交通体系中的重要组成部分，交通运输安全成为了当下人们关注的重点。

为了能够进一步提高高速铁路运输过程中的安全性，引入对应的安全检测技术、安全监控技术进行信息系统的设计，促使工作人员在日常的生活中，能够实时对铁路交通安全进行监控，避免出现危险事故，造成较大的财产、人员损失。

在防灾工作当中，高速铁路内部首先需要做好相应的防火措施，一旦发生危险，要注意保障内部人员的人身安全，避免受到直接的影响，同时降低对周边环境的影响，降低伤亡以及财产损失。

为此，在当下的发展中，需要构建一套高效率、全面化的防灾安全监控系统，通过技术的实时监控，有效保障铁路运输过程中的安全，降低安全事故的发生概率。

关键词：高速铁路；防灾；系统设计；安全监控引言：高速铁路建设是当下一项重点工程项目，在实施建设的过程中，其内部构造十分的复杂，结构设计、电路设计等，都有着严格的要求。

但是，高速铁路的建设受到了环境的影响，对于内部管理的要求相当之高，一旦出现安全事故，影响的范围将会不断的扩展，所以当下急需一套完善的防灾安全监控系统，对铁路内部的运输状态进行实时监测，以此来保障内部通行的安全性。

在进行系统设计的过程中，考虑到实际的运输情况，引入先进的安全检测技术，对铁路运行中各个区域内的实际情况进行全面的监测反馈，一旦发现异常的数据变化情况，需要及时进行预防处理，避免造成较大的安全事故问题。

一、防灾安全监控系统的主体功能分析（一）防灾数据监控管理在铁路运行的过程中，安全防范意识十分的重要，高速铁路内部的结构复杂，同时内部的机械设备、电子设备较多，一旦出现安全事故，很有可能会造成大面积人员的伤亡。

为了进一步提高高速铁路运输过程中的安全性，在进行系统建设的过程中，防灾数据监控管理功能是必要的应用功能之一，实时记录相应的防灾数据信息，通过数据信息的系统化分析，了解铁路运输过程中的实际状态，提高内部的紧急预防能力，这样能够有效降低安全事故发生的概率[1]。

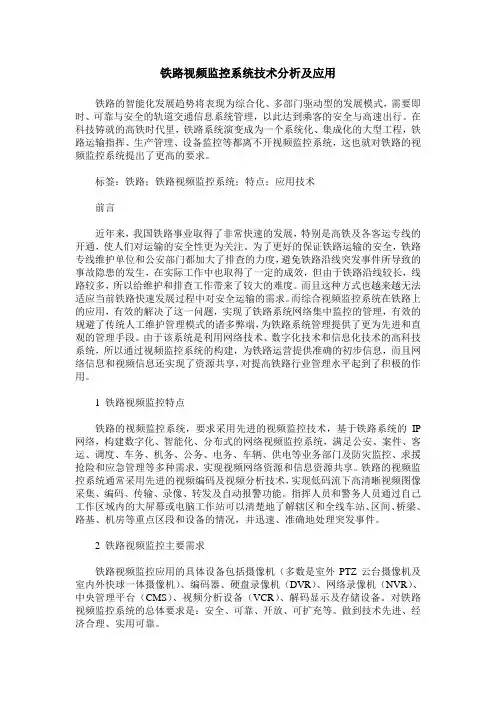

铁路视频监控系统技术分析及应用铁路的智能化发展趋势将表现为综合化、多部门驱动型的发展模式，需要即时、可靠与安全的轨道交通信息系统管理，以此达到乘客的安全与高速出行。

在科技铸就的高铁时代里，铁路系统演变成为一个系统化、集成化的大型工程，铁路运输指挥、生产管理、设备监控等都离不开视频监控系统，这也就对铁路的视频监控系统提出了更高的要求。

标签：铁路；铁路视频监控系统；特点；应用技术前言近年来，我国铁路事业取得了非常快速的发展，特别是高铁及各客运专线的开通，使人们对运输的安全性更为关注。

为了更好的保证铁路运输的安全，铁路专线维护单位和公安部门都加大了排查的力度，避免铁路沿线突发事件所导致的事故隐患的发生，在实际工作中也取得了一定的成效，但由于铁路沿线较长，线路较多，所以给维护和排查工作带来了较大的难度。

而且这种方式也越来越无法适应当前铁路快速发展过程中对安全运输的需求。

而综合视频监控系统在铁路上的应用，有效的解决了这一问题，实现了铁路系统网络集中监控的管理，有效的规避了传统人工维护管理模式的诸多弊端，为铁路系统管理提供了更为先进和直观的管理手段。

由于该系统是利用网络技术、数字化技术和信息化技术的高科技系统，所以通过视频监控系统的构建，为铁路运营提供准确的初步信息，而且网络信息和视频信息还实现了资源共享，对提高铁路行业管理水平起到了积极的作用。

1 铁路视频监控特点铁路的视频监控系统，要求采用先进的视频监控技术，基于铁路系统的IP 网络，构建数字化、智能化、分布式的网络视频监控系统，满足公安、案件、客运、调度、车务、机务、公务、电务、车辆、供电等业务部门及防灾监控、求援抢险和应急管理等多种需求，实现视频网络资源和信息资源共享。

铁路的视频监控系统通常采用先进的视频编码及视频分析技术，实现低码流下高清晰视频图像采集、编码、传输、录像、转发及自动报警功能。

指挥人员和警务人员通过自己工作区域内的大屏幕或电脑工作站可以清楚地了解辖区和全线车站、区间、桥梁、路基、机房等重点区段和设备的情况，并迅速、准确地处理突发事件。

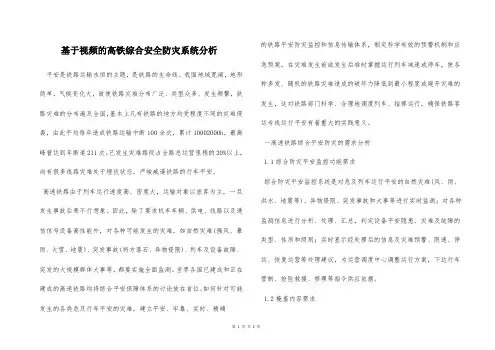

基于视频的高铁综合安全防灾系统分析平安是铁路运输永恒的主题，是铁路的生命线。

我国地域宽阔，地形简单，气候变化大，致使铁路灾难分布广泛、类型众多、发生频繁，铁路灾难的分布遍及全国，基本上凡有铁路的地方均受程度不同的灾难侵袭，由此平均每年造成铁路运输中断100余次，累计10002000h，最高峰曾达到年断道211次。

已发生灾难路段占全路总运营里程的20%以上，尚有很多线路灾难处于埋伏状态，严峻威逼铁路的行车平安。

高速铁路由于列车运行速度高、密度大，运输对象以旅客为主，一旦发生事故后果不行想象。

因此，除了要求机车车辆、供电、线路以及通信信号设备高性能外，对各种可能发生的灾难，如自然灾难(强风、暴雨、大雪、地震)、突发事故(坍方落石、异物侵限)、列车及设备故障、突发的大规模群体大事等，都要实施全面监测。

世界各国已建成和正在建成的高速铁路均将综合平安保障体系的讨论放在首位。

如何针对可能发生的各类危及行车平安的灾难，建立平安、牢靠、实时、精确的铁路平安防灾监控和信息传输体系，制定科学有效的预警机制和应急预案，在灾难发生前或发生后准时掌握运行列车减速或停车，使各种多发、随机的铁路灾难造成的破坏力降低到最小程度或避开灾难的发生，这对铁路部门科学、合理地调度列车、指挥运行，确保铁路客运专线运行平安有着重大的实践意义。

一高速铁路综合平安防灾的需求分析1.1综合防灾平安监控功能需求综合防灾平安监控系统是对危及列车运行平安的自然灾难(风、雨、洪水、地震等)、异物侵限、突发事故和大事等进行实时监测；对各种监测信息进行分析、处理、汇总，判定设备平安隐患、灾难及故障的类型、性质和级别；实时显示经处理后的信息及灾难预警、限速、停运、恢复运营等处理建议，为运营调度中心调整运行方案，下达行车管制、抢险救援、修理等指令供应依据。

1.2掩盖内容需求高速铁路平安监控的主要监测内容按对象不同可大致分为5大类：自然灾难监测(如地震、雨量及洪水、风速和风向等)；线路监测(如轴温、路基灾难等)；大型结构物监测(如车站站房、隧道、牵引变电所及通信信号机械室内及四周自然状况监测等)；物体侵入监测；列车运行状况与车厢监测等。
