三极管识别与检测..

三极管识别与检测..

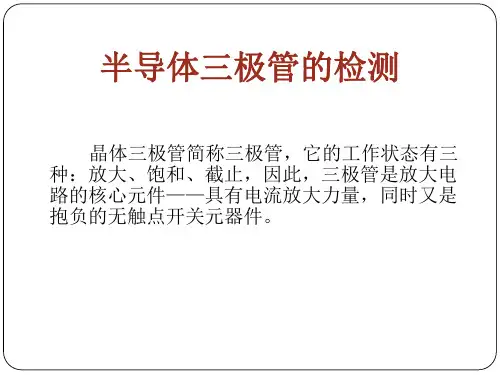

我们可以用指针式万用表完成三极管的〔基极、集 电极、放射极〕三个管脚判别。
首先档位的选择：RX1K或者RX100。同通常我们用 RX1K这个档位。〔硅材料〕
前面我们知道三极管分为NPN和PNP两种。下面我们 主要通过演示操作过程进展讲解。
5
生疏常见三极管的外形和封装
6
三、留意事项
指针式万用表表笔在三极管检测过程肯定要留意： 红表笔表示指针式万用表内部电池的负极，黑表笔
表示指针式万用表内部电池的正极。 预备工作：将指针式万用表档位旋转按钮调到RX1K
位置。完成欧姆调零工作。
7
三、具体步骤
1、三颠倒，找基极；PN结，定极型。 三极管的内部等效图如以下图所示，依据等效电路来进展检测判
别。
8
1、三颠倒，找基极；PN结，定极型
1红2黑，阻值较小 1黑2红，阻值很大 2黑3红，阻值较小 2红3黑，阻值很大 1黑3红，阻值很大 1红3黑，阻值很大 本次检测的三极管为 NPN型，2脚为基极。
2、判别集电极〔PNP型〕
假设1管脚为集电极，指针 偏转大(很小〕。 假设3管脚为集电极，指针 偏很小〔较大〕。 判别结果： 1 1脚为集电极〔放射极〕，3脚 2 为放射极〔集电极〕。
现今比较流行的三极管9011～9018系列为高频小功率管， 除9012和9015为PNP型管外，其余均为NPN型管。
9
1、三颠倒，找基极；PN结，定极型
1红2黑，阻值很大 1黑2红，阻值较小 2黑3红，阻值很大 2红3黑，阻值较小 1黑3红，阻值很大 1红3黑，阻值很大 本次检测的三极管为 PNP型，2脚为基极。
1 0
2、判别集电极〔NPN型〕
假设1管脚为集电极，指针 偏转较大〔很小〕。 假设3管脚为集电极，指针 偏很小〔较大〕。 判别结果： 1 1脚为集电极(放射极〕，3脚为 1 放射极〔集电极〕。

三极管识别与检测

三极管识别与检测

6
• 一、几种常见三极管的外形及特点 • 1.小功率三极管 • 通常情况下，把集电极最大允许耗散功率PCM在 1W以下的三极管称为小功率三极管。
7
• •
中功率三极管 中功率三极管主要用在驱动和激励电路，为大功 率放大器提供驱动信号。通常情况下，集电极最 大允许耗散功率PCM在1～10W的三极管称为中 功率三极管。
19
2
2、结构和符号
⑴三极管的结构 有三个区——发射区、基区、集电区； 两个PN结——发射结（BE结）、集电结（BC）； 三个电极——发射极e、基极b和集电极c；
3
⑵晶体三极管的符号 三极管的结构从内部结构分为NPN型和PNP型管； 其图形符号：如图所示。 文字符号：V T
4
三极管器件的命名方式
第一部分
17
用万用表的 hFE挡检测 值
1. 若有ADJ挡，先置于ADJ 挡进行调零。 2. 拨到 hFE挡。 3. 将被测晶体管的C、B、E三个引脚分别插入相应的 插孔中（TO-3封装的大功率管，可将其3个电极接出 3根引线，再插入插孔）。 4. 从表头或显示屏读出该管的电流放大系数 。
18
• ②把开关调到hfe的档位，这是三极管放大倍数的 专用档位。 • ③根据三极管的型号，将三极管插到测三极管的 插座，读出此时的放大倍数，然后将三极管反向 插到插座里，读出此时的放大倍数。 • ④比较两次测量的放大倍数，读数比较大的那个 倍数就是可直接判断出三极管的极性。
贴片9013引脚定义和封装参数 10
达林顿管
• 达林顿管是复合管的一种连接形式。它是将两只三极管或更多只三极 管集电极连在一起，而将第一只三极管的发射极直接耦合到第二只三 极管的基极，依次级联而成。
11ห้องสมุดไป่ตู้

三极管识别及检测

三极管识别及检测

频率特性测试
总结词
频率特性测试是评估三极管在不同频率下的 性能表现，对于高频应用中的三极管尤为重 要。
详细描述
频率特性测试通常使用专用的频率响应分析 仪进行。测试时，将分析仪的探头接在三极 管的输入或输出端上，然后改变测试信号的 频率，观察三极管在不同频率下的电压增益 、电流增益、相位偏移等参数的变化。通过 频率特性测试，可以评估三极管在高频条件 下的性能表现，对于设计高频电路具有重要
更换
当三极管出现损坏或性能下降时，应及时更换以 保证系统的稳定性和可靠性。
THANKS FOR WATCHING
感谢您的观看
意义。
0பைடு நூலகம் 三极管应用
在放大电路中的应用
01
02
03
放大电路
三极管作为电流放大器件， 通过基极电流控制集电极 电流，实现信号的电压放 大。
信号处理
三极管用于信号的电压放 大，提高信号的幅度和功 率，便于传输和驱动其他 电子元件。
音频放大
在音频放大电路中，三极 管将微弱的音频信号放大， 驱动扬声器发声，实现声 音的重放。
详细描述
开路故障通常表现为三极管无法正常 放大或输出信号，有时还会导致电路 无法正常工作。排除方法包括检查三 极管的引脚是否焊接良好，以及线路 是否连接正常等。
饱和与截止故障及排除
总结词
三极管饱和与截止故障是指三极管工作在饱 和区或截止区，导致电路无法正常工作。
详细描述
饱和与截止故障通常表现为电路无法正常放 大或输出信号，有时还会导致电路过热或损 坏。排除方法包括检查三极管的偏置电路是 否正常，以及负载是否过重等。
05 三极管安全使用注意事项
使用环境要求
温度

三极管的识别与检测

三极管的识别与检测

5.视频操作演示 三.知识点回顾与课后练习 学生课后一定要多次重复的操作练习.
谢谢
三极管的识别与检测
一 . 三极管知识回顾:
1.认识三极管
2.三极管的符号
3.三极管放大的条件
(1).NPN型三极管
Vc>Vb>Ve
Vbe=0.7V
(2).PNP型三极管
Ve>Vb>Vc
Vbe=-0.7V
4.三极管的三种状态
截止 放大 饱和
二.三极管的检测
1.问题导入
在上图中可看到三极在电路板上安装时,三 极管的引脚应插入对应的BCE中,不能装反装 错,否则三极管不工作或把三极管烧坏.
三极管好坏的判断也要利用万用表来检测, 许多的电路故障也是由于三极管烧坏引起 的,所以三极管的检测是我们这本书的重点, 也是难点.
2.三极管B极判断 数字万用表档位置这个位置(晶体管档位)
任意测量三极管的两个极,如果测得这两个 极正反向测量都显示为1(电阻无穷大),那么 剩下那个没有测的极就是B极.(操作演示)
3.C极E极判断
(1)通过测得读数的大小可判断出CE极(操作 演示). Rbe>Rbc
一个表笔接已判断出的B极,另一个表笔接另 外两个的任意一极(如果显示为1,把这两个 表笔对调在测),读出表显示数字的大小,并记 住.然后接B极的那个表笔不动,另一个表笔 接另一个极,读出显示数字大小,比校两个数 字,大的数字那表笔接的就是E极,小的数字 就是C极.
Байду номын сангаас
(2).死记硬背判断CE极
手拿三极管,字面朝自己,引脚朝下
B极在中间 从左至右依次是 EBC
B极在左边 从左至右依次是
BCE

三极管ppt课件完整版

三极管ppt课件完整版

常见故障现象及诊断方法
诊断方法
测量三极管的耐压值是否降低，观察电路是否有过载现象，若确认 损坏则更换三极管。
故障现象3
三极管漏电流过大。
诊断方法
测量三极管的漏电流是否超过规定值，若过大则检查电路是否存在漏 电现象，并更换三极管。
常见故障现象及诊断方法
故障现象4
三极管热稳定性差。
诊断方法
检查三极管的散热条件是否良好，测量其热稳定性参数是否在规定范围内，若异常则改善散热条件或 更换适合的三极管型号。
组成
输入回路、输出回路、耦合电容、直流电源。
工作原理
共基放大电路的特点是输入回路与输出回路共用一个电极，即基极。输入信号加在三极管的发射极和基极之间， 输出信号从集电极取出。由于共基放大电路的输入阻抗低，输出阻抗高，因此具有电压放大倍数大、频带宽等优 点。
共集放大电路组成及工作原理
组成
输入回路、输出回路、耦合电容、直流电源 。
真加剧。而截止频率则限制了三极管能够放大的信号频率范围。
03
三极管基本放大电路分析
共射放大电路组成及工作原理
组成
输入回路、输出回路、耦合电容、直流电源。
工作原理
利用三极管的电流放大作用，将输入信号放大并输出。输入信号加在三极管的基 极和发射极之间，输出信号从集电极取出，经过耦合电容与负载相连。
共基放大电路组成及工作原理
偏置电路类型及其作用
固定偏置电路
01
提供稳定的基极电流，使三极管工作在放大区。
分压式偏置电路
02
通过电阻分压为基极提供合适的偏置电压，使三极管具有稳定
的静态工作点。
集电极-基极偏置电路
03
利用集电极电阻的压降为基极提供偏置电压，适用于某些特殊

三极管的识别与检测

三极管的识别与检测
集电极与发射极的检测
使用万用表的欧姆档，分别测量三极管三个引脚与其他两个引脚之间的电阻值。当某个引脚与其他两 个引脚之间的电阻值均较大时，可以初步确定该引脚为集电极。而与集电极相邻的另一个引脚则为发 射极。
工作状态的判定
1 2 3
判定方法
通过测量三极管各电极的电压或电流值，可以判 断三极管的工作状态（饱和、截止或放大）。
管脚颜色
不同品牌和型号的三极管可能有 不同的管脚颜色标识，常见的颜 色有黑、棕、红、橙、黄、蓝等 。
型号标识
型号标注位置
三极管的型号标注通常位于管壳的一 侧，字体大小和颜色可能会有所不同 。
型号组成
三极管的型号通常由字母和数字组成 ，字母表示三极管的类型，数字表示 规格参数和生产厂家等信息。
03
截止失真
噪声干扰
当三极管工作在截止区时，输出信号出现 失真现象。应调整基极电流或集电极电压 ，使三极管从截止区进入放大区。
当三极管受到噪声干扰时，会出现不稳定 的工作状态。应采取屏蔽措施，减小外界 干扰对三极管的影响。
感谢您的观看
THANKS
总结词
三极管的工作原理基于半导体PN结的电流放大效应。
详细描述
当基极输入一个微弱电流时，会在半导体内部产生电子和空穴，并在电场的作用 下分别向集电极和发射极运动，形成较大的集电极和发射极电流。这个过程实现 了输入电流对输出电流的控制，从而实现信号放大等功能。
02
三极管外观与标识
外观特征
封装形式
三极管有多种封装形式，常见的 有TO-92、TO-92L、TO-2ቤተ መጻሕፍቲ ባይዱ0等，
散热设计
在长时间工作或大功率应用中 ，需要考虑三极管的散热问题 ，采取适当的散热措施。

最新三极管的识别与检测ppt课件

最新三极管的识别与检测ppt课件

基极确定后，用红表笔接基极，黑表笔依次接触另外两个引 脚，如果显示屏上的数值都显示为0.600～0.800V，则所测三 极管属于硅NPN型中、小功率管。其中，显示数值较大的一 次，黑表笔所接引脚为发射极。如果显示屏上的数值都显示 为0.400～0.600V，则所测三极管属于硅NPN型大功率管。其 中，显示数值大的一次，黑表笔所接的引脚为发射极。
1．带阻尼三极管
带阻尼三极管是将三极管与阻尼二极管、保护 电阻封装为一体构成的特殊三极管，常用于彩 色电视机和计算机显示器的行扫描电路中。
2．差分对管
差分对管是将两只性能参数相同的三极管封 装在一起构成的电子器件，一般用在音频放 大器或仪器、仪表的输入电路做差分放大管。
3．达林顿管
达林顿管是复合管的一种连接形式。它是将两只三极管或更 多只三极管集电极连在一起，而将第一只三极管的发射极直 接耦合到第二只三极管的基极，依次级联而成。
E、C极之间正反向电阻都接近无穷大。 检测结果与上述不相时，可判断为达林顿三极管损坏。
5.3.2 数字式万用表检测三极管
利用数字万用表不仅可以判别三极管管脚极性、 测量管子的共发射极电流放大系数hFE，还可以鉴 别硅管与锗管。由于数字万用表电阻挡的测试电流 很小，所以不适用于检测三极管，应使用二极管挡 或hFE挡进行测试。
例如：
1) 三极管3AD50C：锗材料PNP型低频大功率 三极管，如图（a）所示；
2) 三极管3DG201B: 硅材料NPN型高频小功 率三极管如图（b）所示。
5.2.2 国外三极管的命名方法 1. 日本半导体器件型号命名法有如下特点： （1）型号中的第一部分是数字，表示器件的类型和有效电极数。例如，
B、E极之间正反向电阻都比较小（具体测量值与内接电阻有关），但B、 E极之间的正向电阻（黑笔接B，红笔接E）会略小一点，因为测正向电 阻时发射结会导通。

三极管的识别PPT课件

三极管的识别PPT课件

3DG12B NPN高频小功率硅三极管
3AD PNP低频大功率锗三极管
20
3DD6 NPN低频大功率硅三极管
3DK NPN硅开关三极管
3AX31 PNP低频小功率锗三极管
3CG PNP高频小功率硅三极管
表示IB控制IC的能力越强， IC/IB的比值我们用表示。
IC IB
值即为电流放大系数也称电流放大倍数，用来表示晶体管
放大能力。
值越大，表示我晶体管的放大能量越强~
2021/3/12
13
2. 穿透电流（ ICEO）
穿透电流（ ICEO ）是指三极管基极（b）开路时集电极（c） 与发射极（e）之间的反向电流（也叫c-e两极间的漏电电流）。
三极管的符号：
文字符号： VT
在电路中的符号：
c
c
b
b
2021/3/12
e
PNP型管
9
e
NPN型管
电源接法
c
iC
iB
VBB
VCC
iE
e
NPN型
b
iB
VBB
c
iC
VCC
iE
e
PNP型
1.电源极性不同 2.电流方向不同
2021/3/12
NPN，VC>VB>VE
PNP，VC<VB<VE NPN型电流从集电极流向发射极 PNP型电10 流从发射极流向集电极

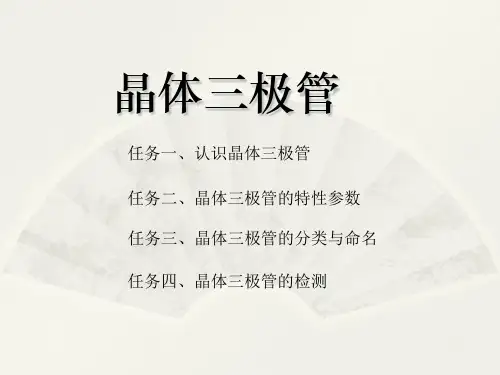

晶体三极管
任务一、认识晶体三极管 任务二、晶体三极管的特性参数 任务三、晶体三极管的分类与命名 任务四、晶体三极管的检测
任务一: 认识晶体三极管
神奇的三极管
如图1所示是一个扩音器的示意图：
声音信号转换为电信号 声音
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三极管的识别与检测
5.1 三极管的分类
三极管的种类较多。按三极管制造的材料来 分，有硅管和锗管两种；按三极管的内部结 构来分，有NPN和PNP两种；按三极管的工 作频率来分，有低频管和高频管两种；按三 极管允许耗散的功率来分，有小功率管、中 功率管和大功率管。
3．大功率三极管
集电极最大允许耗散功率PCM在10W以上的 三极管称为大功率三极管。
电流放大系数是电流放大倍数，用来表示三极管放 大能力。根据三极管工作状态不同，电流放大系数 又分为直流放大系数和交流放大系数。
其管脚识别图如图（b）
现今比较流行的三极管9011～9018系列为高 频小功率管，除9012和9015为PNP型管外， 其余均为NPN型管。
常用9011～9018、1815系列三极管管脚排列 如图所示。平面对着自己，引脚朝下，从左 至右依次是E、C 、B，即1是发射极E，2是 集电极C，三是基极B。
例如：
1) 三极管3AD50C：锗材料PNP型低频大功率 三极管，如图（a）所示；
2) 三极管3DG201B: 硅材料NPN型高频小功 率三极管如图（b）所示。
5.2.2 国外三极管的命名方法 1. 日本半导体器件型号命名法有如下特点： （1）型号中的第一部分是数字，表示器件的类型和有效电极数。例如，
(6) 登记序号数大的通常是近期产品。
5.2.3 三极管封装形式及管脚识别
三极管的封装形式是指三极管的外形参数， 也就是安装半导体三极管用的外壳。材料方 面，三极管的封装形式主要有金属、陶瓷、 塑料形式；结构方面，三极管的封装为 TOXXX，XXX表示三极管的外形；装配方 式有通孔插装（通孔式）、表面安装（贴片 式）、直接安装；引脚形状有长引线直插、 短引线或无引线贴装等。常用三极管的封装 形式有TO-92、TO-126、TO-3、TO-220TO 等。
1．带阻尼三极管
带阻尼三极管是将三极管与阻尼二极管、保护 电阻封装为一体构成的特殊三极管，常用于彩 色电视机和计算机显示器的行扫描电路中。
2．差分对管
差分对管是将两只性能参数相同的三极管封 装在一起构成的电子器件，一般用在音频放 大器或仪器、仪表的输入电路做差分放大管。
3．达林顿管
达林顿管是复合管的一种连接形式。它是将两只三极管或更 多只三极管集电极连在一起，而将第一只三极管的发射极直 接耦合到第二只三极管的基极，依次级联而成。
2. 美国晶体管型号命名法的特点： (1) 型号命名法规定较早，又未作过改进，型号内容很不完备。例如，对
于材料、极性、主要特性和类型，在型号中不能反映出来。例如，2N开 头的既可能是一般晶体管，也可能是场效应管。因此，仍有一些厂家按 自己规定的型号命名法命名。
(2) 组成型号的第一部分是前缀，第五部分是后缀，中间的三部分为型号 的基本部分。
(3) 除去前缀以外，凡型号以1N、2N或3N开头的晶体管分立器件， 大都是美国制造的，或按美国专利在其它国家制造的产品。
(4) 第四部分数字只表示登记序号，而不含其它意义。因此，序号相邻的 两器件可能特性相差很大。例如，2N3464为硅NPN，高频大功率管，而 2N3465为N沟道场效应管。
(5) 不同厂家生产的性能基本一致的器件，都使用同一个登记号。同一型 号中某些参数的差异常用后缀字母表示。因此，型号相同的器件可以通 用。
用“1”表示二极管，用“2”表示三极管。而屏蔽用的接地电极不是有效 电极。 （2） 第二部分均为字母S，表示日本电子工业协会注册产品，而不表示 材料和极性。 (3) 第三部分表示极性和类型。例如用A表示PNP型高频管，用J表示P沟 道场效应三极管。但是，第三部分既不表示材料，也不表示功率的大小。 (4) 第四部分只表示在日本工业协会（EIAJ）注册登记的顺序号，并不反 映器件的性能，顺序号相邻的两个器件的某一性能可能相差很远。例如， 2SC2680型的最大额定耗散功率为200mW，而2SC2681的最大额定耗散 功率为100W。但是，登记顺序号能反映产品时间的先后。登记顺序号的 数字越大，越是近期产品。 (5) 第六、七两部分的符号和意义各公司不完全相同。 (6) 日本有些半导体分立器件的外壳上标记的型号，常采用简化标记的方 法，即把2S省略。例如，2SD764，简化为D764，2SC502A简化为C502A。
三极管引脚的排列方式具有一定的规律。对于国产 小功率金属封装三极管，底视图位置放置，使三个 引脚构成等腰三角形的顶点上，从左向右依次为e、 b 、c；有管键的管子，从管键处按顺时针方向依次 为e、 b 、c，其管脚识别图如图（a）所示。对于国 产中小功率塑封三极管使其平面朝向外，半圆形朝 内，三个引脚朝上放置，则从左到右依次为e b c，
4. 带阻三极管
带阻三极管是指基极和发射极之间接有一只或两只电阻并与 晶体管封装为一体的三极管。由于带阻三极管通常应用在数 字电路中，因此带阻三极管有时候又被称为数字三极管或者
数码三极管。
5.2 三极管的识别
三极管在电路中常用字母“Q”、“V”或“VT”加数字表示 .
5.2 三极管的识别 5.2.1 国产三极管型号的命名方法 国产三极管的型号命名由五部分组成
ቤተ መጻሕፍቲ ባይዱ
贴片三极管有三个电极的，也有四个电极的。 一般三个电极的贴片三极管从顶端往下看有 两边，上边只有一脚的为集电极，下边的两 脚分别是基极和发射极。在四个电极的贴片 三极管中，比较大的一个引脚是三极管的集 电极，另有两个引脚相通是发射极，余下的 一个是基极。
5.2.4 三极管的主要技术指标
1.电流放大系数β
5.1.2 贴片三极管的外形及特点
采用表面贴装技术SMT（Surface Mounted Technology）的三极管称为贴片三极管。贴片 三极管有三个引脚的，也有四个引脚的。在 四个引脚的三极管中，比较大的一个引脚是 集电极，两个相通引脚是发射极，余下的一 个引脚是基极。
5.1.3 几种特殊三极管的外形及特点
