预应力张拉后张法伸长量计算

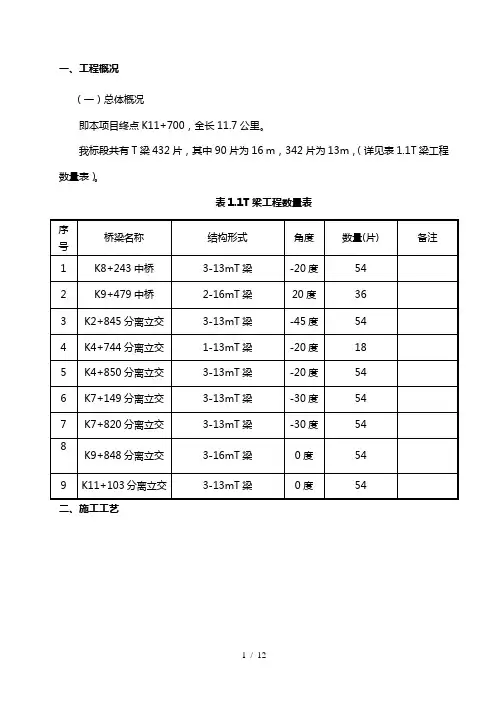

一、工程概况（一）总体概况即本项目终点K11+700，全长11.7公里。

我标段共有T梁432片，其中90片为16 m，342片为13m，（详见表1.1T梁工程数量表）。

表1.1T梁工程数量表二、施工工艺张拉作业使用智能张拉设备。

当试压同条件试块强度和现场回弹强度≥90%设计强度值时进行张拉。

张拉正后方设置防护钢板挡板。

预应力张拉设计顺序现张拉N1，后张拉N2，依次进行。

钢绞线张拉程序：0→初应力(0.10δk) →0.2δk→1.0δk(持荷5min锚固)，预应力钢绞线张拉采用双控，即以张拉力控制为主，以伸长量进行校核。

实际伸长量与理论伸长量差值需控制在±6%以内。

若实际量测伸长量符合计算要求（与计算伸长值相比误差在±6%范围之内）则封闭锚具和夹片并拆除千斤顶，如果实际量测伸长量与计算伸长值相差较大，暂停张拉，查清原因并解决问题后方再继续张拉（预应力筋理论伸长值及预应力筋平均张拉力的计算见计算书）。

T梁起拱度采用张拉前后测设高程并计算其差值得出。

张拉前，在梁中轴线上以跨中为起点向两边每2m纵距布设观察点位，用水准仪测设高程。

张拉时要注意不要堵塞进、出浆孔孔道。

张拉完成后，将多余的钢绞线用砂轮机切除，钢铰线剩余长度﹥3cm。

钢绞线切除后，及时对锚头进行封堵，保证封锚密实。

张拉前千斤顶、锚环、夹片、工作锚具、工作夹片、压力表、油泵等张拉设备进行检验。

千斤顶、油泵、压力表与张拉应力值的关系方程式，由有资质的检测单位检测。

锚环、夹片、工作锚具、工作夹片应当无破损，锚环、夹片、工作锚具、工作夹片在使用前送样进行强度检验，符合《预应力筋用锚具、夹具和连接器》、《公路桥梁预应力钢铰线用锚具、连接器试验方法及检验规格》等技术要求后使用。

使用前必须对每一个锚环和夹片进行观察，发现有损伤和裂纹等异常情况，给予更换，如异常情况的锚环、夹片数量占该批次数量的10%，则该批次的锚环、夹片停止使用。

张拉时，钢铰线应匀速渐进张拉，按照先N1后N2的顺序，智能张拉操作具体方法为：（1）、准备工作①准备与张拉系统能配套使用的限位板、锚具、夹片，电脑（预装Windows XP操作系统，自带无线网络适配器），三相电缆，阳伞等必须准备齐全。

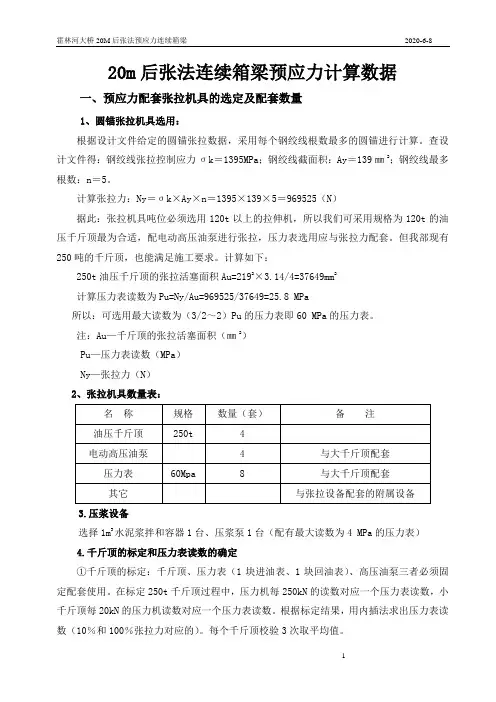

20m后张法连续箱梁预应力计算数据一、预应力配套张拉机具的选定及配套数量1、圆锚张拉机具选用：根据设计文件给定的圆锚张拉数据，采用每个钢绞线根数最多的圆锚进行计算。

查设计文件得：钢绞线张拉控制应力σk＝1395MPa；钢绞线截面积：Ay＝139㎜2；钢绞线最多根数：n＝5。

计算张拉力：Ny＝σk×Ay×n＝1395×139×5＝969525（N）据此：张拉机具吨位必须选用120t以上的拉伸机，所以我们可采用规格为120t的油压千斤顶最为合适，配电动高压油泵进行张拉，压力表选用应与张拉力配套。

但我部现有250吨的千斤顶，也能满足施工要求。

计算如下：250t油压千斤顶的张拉活塞面积Au=2192×3.14/4=37649mm2计算压力表读数为Pu=Ny/Au=969525/37649=25.8 MPa所以：可选用最大读数为（3/2～2）Pu的压力表即60 MPa的压力表。

注：Au—千斤顶的张拉活塞面积（㎜2）Pu—压力表读数（MPa）Ny—张拉力（N）2、张拉机具数量表：3.压浆设备选择1m3水泥浆拌和容器1台、压浆泵1台（配有最大读数为4 MPa的压力表）4.千斤顶的标定和压力表读数的确定①千斤顶的标定：千斤顶、压力表（1块进油表、1块回油表）、高压油泵三者必须固定配套使用。

在标定250t千斤顶过程中，压力机每250kN的读数对应一个压力表读数，小千斤顶每20kN的压力机读数对应一个压力表读数。

根据标定结果，用内插法求出压力表读数（10％和100％张拉力对应的）。

每个千斤顶校验3次取平均值。

②张拉：在张拉过程中，实际伸长量与理论伸长量差值控制在±6％之内，钢束理论伸长量附后。

5.波纹管内径的确定：（1）：圆形波纹管：A：卷制5根钢绞线束的波纹管内径为：2 √（3.4×139×5）/3.14 ＝54.9≈55（㎜）；采用55（㎜）B：4根钢绞线束的波纹管内径为：2 √（3.4×139×4）/3.14 ＝49.1（㎜）；采用50（㎜）C：3根钢绞线束的波纹管内径为：2 √（3.4×139×3）/3.14 ＝42.5（㎜）；采用50（㎜）（2）：扁形波纹管：4根钢绞线束的波纹管内径为：75×28（㎜）5根钢绞线束的波纹管内径为：90×28（㎜）二、后张法预应力张拉力与压力表读数对应计算查《公路桥涵施工技术规范》，对于夹片式具有自锚性能的锚具，采用的是低松弛力钢绞线，其张拉程序：0 初应力δcon（持荷2min锚固）（δcon是指张拉时的控制应力，包括预应力损失值）。

后张法预应力张拉计算书后张法预应力钢绞线在张拉过程中，主要受到以下两方面的因素影响：一是管道弯曲影响引起的摩擦力，二是管道偏差影响引起的摩擦力；两项因素导致钢绞线张拉时，锚下控制应力沿着管壁向跨中逐渐减小，因而每一段的钢绞线的伸长值也是不相同的。

1、计算公式（1）预应筋伸长值ΔL的计算按照以下公式：ΔL＝Pp×L Ap×EpΔL—各分段预应力筋的理论伸长值（mm）；Pp—各分段预应力筋的平均张拉力（N）；L—预应力筋的分段长度（mm）；Ap—预应力筋的截面面积（mm2）；Ep—预应力筋的弹性模量（Mpa）；（2）《公路桥梁施工技术规范》(JTJ 041-2000)附录G－8中规定了Pp的计算公式Pp＝P×（1－e－（kx＋μθ））kx＋μθP—预应力筋张拉端的张拉力，将钢绞线分段计算后，为每分段的起点张拉力，即为前段的终点张拉力（N）；θ—从张拉端至计算截面曲线孔道部分切线的夹角之和，对于圆曲线，为该段的圆心角，如果孔道在竖直面和水平面同时弯曲时，则θ为双向弯曲夹角之矢量和。

设水平角为α，竖直角为β，则θ=Arccos（cosα×cosβ）。

x—从张拉端至计算截面的孔道长度，分段后为每个分段长度。

k—孔道每束局部偏差对摩擦的影响系数（1/m），管道内全长均应考虑该影响；μ—预应力筋与孔道壁之间的磨擦系数，只在管道弯曲部分考虑该系数的影响。

注： a、钢绞线的弹性模量Ep是决定计算值的重要因素，它的取值是否正确，对计算预应力筋伸长值的影响较大。

所以钢绞线在使用前必须进行检测试验，计算时按实测值Ep’进行计算。

b、 k和μ是后张法钢绞线伸长量计算中的两个重要的参数，其大小取决于多方面的因素：管道的成型方式、预应力筋的类型、表面特征是光滑的还是有波纹的、表面是否有锈斑，波纹管的布设是否正确，弯道位置及角度是否正确，成型管道内是否漏浆等，计算时根据设计图纸确定。

2、划分计算分段2.1 工作长度：工具锚到工作锚之间的长度，Pp＝千斤顶张拉力；2.2 波纹管内长度：计算时要考虑μ、θ，计算一段的起点和终点力。

后张法预应力张拉伸长 量计算与测定分析一、理论伸长量计算 1、理论公式：（1）根据《公路桥涵施工技术规范》（JTJ041—2000），钢绞线理论伸长量计算公式如下：PP P E A L P L =∆ ①()()μθμθ+-=+-kx e P P kx P 1 ②式中：P P ——预应力筋的平均张拉力（N ），直线筋取张拉端的拉力，曲线筋计算方法见②式；L ——预应力筋的长度； A P ——预应力筋的截面面积（mm 2）；E P ——预应力筋的弹性模量（N/mm 2）；P ——预应力筋张拉端的张拉力（N ）；x ——从张拉端至计算截面的孔道长度(m)；θ——从张拉端至计算截面的孔道部分切线的夹角之和(rad)；k ——孔道每米局部偏差对摩擦的影响系数；μ——预应力筋与孔道壁的摩擦系数。

（2）计算理论伸长值，要先确定预应力筋的工作长度和线型段落的划分。

后张法钢绞线型既有直线又有曲线，由于不同线型区间的平均应力会有很大差异，因此需要分段计算伸长值，然后累加。

于是上式中：i L L L L ∆+∆+∆=∆ 21PP i p i E A L P L i =∆P p 值不是定值，而是克服了从张拉端至第i —1段的摩阻力后的剩余有效拉力值，所以表示成“Pp i ”更为合适； （3）计算时也可采取应力计算方法，各点应力公式如下：()()()()111--+--⨯=i i kx i i eμθσσ各点平均应力公式为：()()ii kx i pikx e iiμθσσμθ+-=+-1 各点伸长值计算公式为：pip i E x L iσ=∆ 2、根据规范中理论伸长值的公式，举例说明计算方法：某后张预应力连续箱梁，其中4*25米联内既有单端张拉，也有两端张拉。

箱梁中预应力钢束采用高强度低松弛钢绞线（Φ15.24），极限抗拉强度f p =1860Mpa ，锚下控制应力б0=0.75f p =1395Mpa 。

K 取0.0015/m ，µ=0.25。
