法兰类型和密封面形式

1.板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。

优点：取材方便，制造简单，成本低，使用广泛缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

密封面型式有平面和突面。

2.带颈平焊法兰带颈平焊法兰属于国标法兰标准体系。

是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰之一。

优点：现场安装较方便，可省略焊缝拍揉伤的工序缺点：带颈平焊法兰颈部高度较低，对法兰的刚度、承载能力有所提高。

与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动。

3.带颈对焊法兰带颈对焊法兰的密封面形式有：突面(RF)、凹面(FM)，凸面(M)、榫面(T)，槽面(G)，全平面(FF)。

优点：连接不易变形,密封效果好,应用广泛,适用于温度或压力大幅度波动的管道或高温、高压及低温的管道,也用于输送价格昂贵介质、易燃易爆介质、有毒气体的管道上缺点：带颈对焊法兰的体积庞大，重量笨重，价格昂贵，安装定位很困难。

因此在运输途中更容易磕碰。

4.整体法兰整体法兰是一种法兰的连接方式。

也是属于带颈对焊钢制管法兰的一种。

材质有碳钢、不锈钢、合金钢等。

在国内各个标准之中，用IF来表示整体法兰。

多用于压力较高的管道之中。

生产工艺一般为铸造。

在法兰类型中就是用一个“IF”来表示整体法兰的类型。

一般为突面（RF）,如果在易燃、易爆、高度和极度危害的使用工况之中，则可以选用除了RF面之外的凸凹面（MFM）及榫槽面（TG）的密封面的形式。

5.承插焊法兰承插焊法兰是一端与钢管焊接另一端用螺栓连接的的法兰。

密封面形式：突面（RF）、凹凸面（MFM）、榫槽面（TG）、环连接面（RJ）应用范围：锅炉压力容器、石油、化工、造船、制药、冶金、机械、冲压弯头食品等行业。

常用于PN≤10.0MPa，DN≤40的管道中。

6.螺纹法兰螺纹法兰是将法兰的内孔加工成管螺纹，并和带螺纹的管子配套实现连接，是一种非焊接法兰。

法兰类型和密封面形式附法兰知识法兰是一种连接管道、阀门、管件等设备的常用连接方式，根据连接方式的不同，法兰可以分为多种类型，如平面法兰、对焊法兰、螺纹法兰、承插焊法兰等。

而密封面形式主要有平面密封、凸面密封、凹面密封、梯形密封等。

一、法兰类型1. 平面法兰（Flat flange）：平面法兰是最简单常见的一种法兰类型，两个连接端的法兰密封面都是平面。

平面法兰的连接方式是通过螺栓将两个法兰面紧密压合，通常用于压力较低的介质或是管道外部。

2. 对焊法兰（Welding Neck flange）：对焊法兰的法兰面呈圆弧状，通过将对焊法兰焊接在管道末端，然后通过螺栓将两个法兰面压合实现连接。

对焊法兰通常用于高压高温的管道系统，其连接方式稳定可靠，密封性好。

3. 螺纹法兰（Threaded flange）：螺纹法兰的法兰面是带有内螺纹或外螺纹的，通过螺纹连接实现管道的连接。

螺纹法兰适用于低压小口径的管道系统，安装和拆卸方便。

4. 承插焊法兰（Socket Weld flange）：承插焊法兰的法兰面是圆弧形状，通过焊接连接在管道末端，然后通过螺栓将两个法兰面压合实现连接。

承插焊法兰通常用于低压小口径的管道系统，其安装和拆卸相对方便，密封性能较对焊法兰略差。

5. 承插焊降低法兰（Reducing Socket Weld flange）：承插焊降低法兰是一种特殊的承插焊法兰，其连接端口的直径不相等，一端比另一端小，适用于需要连接不同口径管道的情况。

6. 盲板法兰（Blind flange）：盲板法兰是一种封堵管道或容器的法兰，其法兰面没有孔洞，通常用于临时封堵或是管道系统的停工维护。

7. 管件法兰（Lap Joint flange）：管件法兰又称松套法兰，其连接方式与平面法兰类似，但是管件法兰与法兰本体通过可拆卸联合来实现连接，适用于需要频繁拆卸的场合。

二、密封面形式1.平面密封：平面密封是一种常见的密封面形式，使用两个平面法兰通过螺栓紧密压合来实现连接，密封垫圈通常采用金属或非金属的填料材料，如橡胶、PTFE等。

一．法兰类型与密封面型式（摘自HG20592-97）二．法兰标记示例HG20592 法兰盖BL（S）400―1.6 RF 20/3211)标准号2)法兰类型号4)法兰公称压力(十个等级)0.25Mp(2.5bar)、0.6、1、1.6、2.5、4、6.3、10、16、255）密封面型式代号（上表）6）应由用户提供的钢管壁厚带颈对焊法兰、对焊环松套法兰应标注壁厚注：1。

铸件仅使用于整体法兰，2。

钢管仅适用采用钢管制造的不锈钢对焊接环。

3．管法兰一般采用锻制，钢板仅适用于法兰盖、衬里法兰盖、板式平焊法兰、对焊环松套法兰、平焊环松套法兰8）其它采用与本标准不一致的要求或附加要求如密封面的表面粗糙度三．法兰的钢印标志1．标准号。

2法兰类型代号码。

3法兰公称通径DN 4。

公称压力5。

密封面型式6。

应四．法兰技术条件1．材料成分和力学性能见上表1）压力0。

25至1的碳素钢，奥氏体不锈钢Ⅰ级2）附和以下之一的Ⅲ级A．P N≥10B．PN>4的CRMO钢煅件C．P N>1。

6且工作温度≤-20的碳素钢锻件3）除此而外PN为1。

6至6。

3的Ⅱ级或Ⅱ级以上4．带径对焊、带径平焊、承插焊、螺纹法兰一般采用锻件或、锻轧工艺制成，当采用钢板或型钢制造时必须符合下列要求1．）钢板应超声波探伤，无分层缺陷2．）应沿钢材轧制方向切割成条状，经弯制对焊成圆环，并使钢材的表面行成环的柱面，不得采用钢板直接机加工成带颈法兰。

3．）圆环的对接焊缝应采用全熔透焊缝4．）圆环的对接焊缝缝应进行焊后热处理，并进行100%RT符合JB4730 Ⅱ级合格或UT 符合JB4730 Ⅰ级合格，5．）带颈平焊法兰、承插焊法兰、螺纹法兰的颈部外侧斜度应不大于7度。

6．检验和验收A．外观检查1．锻造表面应光滑，不得有锻造裂纹等缺陷2．锻造表面的粘沙、氧化皮等应清除干净。

3．机加工表面不得有毛刺、有害的划痕和其他降低法兰强度和连接可靠性的缺陷。

12种法兰基础知识、种类及特点、类型和密封面形式2020.2.7目录一、法兰基本介绍 (3)二、12种法兰类型及特点 (4)1、板式平焊法兰 (4)2、带颈平焊法兰 (5)3、带颈对焊法兰 (6)4、整体法兰 (7)5、承插焊法兰 (8)6、螺纹法兰 (9)7、对焊环松套法兰 (10)8、平焊环松套法兰 (11)9、法兰盖 (12)10、衬里法兰盖 (13)11、美标带颈平焊法兰 (14)三、法兰类型和密封面形式 (17)一、法兰基本介绍管法兰及其垫片、紧固件统称为法兰接头。

1、应用：法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件(如人孔、视镜液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

2、材质：锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

3、分类：平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。

4、执行标准：有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）。

5、国际管法兰标准体系：国际上管法兰标准主要有两个体系。

•以德国DIN(包括原苏联)为代表的欧洲管法兰体系•以美国ANSI管法兰为代表的美洲管法兰体系。

二、12种法兰类型及特点1、板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。

优点：取材方便，制造简单，成本低，使用广泛。

缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

密封面型式有平面和突面。

2、带颈平焊法兰带颈平焊法兰属于国标法兰标准体系，是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰之一。

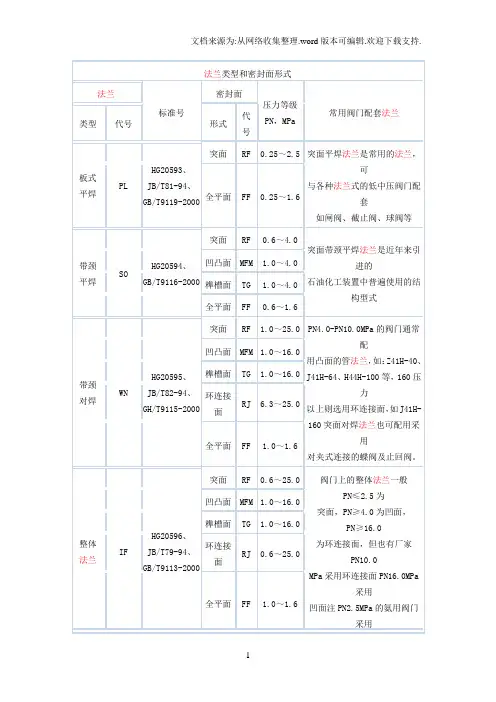

法兰类型与密封面型式表一：法兰类型与密封面型式法兰类型及类型代号法兰类型法兰类型代号标准号板式平焊法兰PL HG 20593 带颈平焊法兰SO HG 20594 带颈对焊法兰WN HG 20595 整体法兰IF HG 20596 承插焊法兰SW HG 20597 螺纹法兰Th HG 20598 对焊环松套法兰PJ/SE HG 20599 平焊环松套法兰PJ/PR HG 20600 法兰盖BL HG 20601 衬里法兰盖BL(S) HG 20602法兰密封面型式选用表钢制法兰用材料法兰、垫片、紧固件选配表钢制管法兰推荐用材料一、碳刚、低合金钢1. 工作压力（Mpa）≤1.0、工作温度（℃）≤0～+350，选用Q235-A(GB 3274); －钢板2. 工作压力（Mpa）≤1.6、工作温度（℃）≤0～+350，选用Q235-B(GB 3274) －钢板;3. 工作压力（Mpa）≤4.0、工作温度（℃）≤0～+350，选用20(GB 711) －钢板;4. 工作压力（Mpa）≤25.0、工作温度（℃）≤－20～+475，选用20(JB 4726) －锻件;5. 工作压力（Mpa）≤25.0、工作温度（℃）≤－20～+475，选用16MnR(GB 6654) －钢板；6. 工作压力（Mpa）≤25.0、工作温度（℃）≤－20～+475，选用16Mn(JB 4726) －锻件；二、不锈钢7. 工作压力（Mpa）≤25.0、工作温度（℃）≤-196～+700，选用304(0Cr18Ni9)(GB 4237、JB 4728)－钢板、锻件；8. 工作压力（Mpa）≤25.0、工作温度（℃）≤-196～+700，选用321（0Cr18Ni10Ti）(GB 4237、JB 4728) －钢板、锻件；9. 工作压力（Mpa）≤25.0、工作温度（℃）≤-196～+425，选用316L （00Cr17Ni14Mo2）(GB4237、JB4728) －钢板、锻件。

法兰的密封形式中、低压法兰常用的密封面有三种：平面、凹凸面和榫槽面。

1.平面法兰这种法兰的密封面是一个光滑的平面，有时在密封面上有两个同心圆槽（俗称水线）和三角形接口。

平面法兰垫片包括各种非金属平垫片、包层垫片、金属包层垫片和缠绕垫片（同时带内环或外圈或内外环）。

由于其结构简单，加工方便，使衬里防腐施工方便。

特别适用于压力低于0.588mpa、温度较低的地方，但密封面与垫片接触面积较大（特别是管道用宽面法兰），需要较大的压紧力，安装时不应将垫片定位。

另外，如果使用缠绕垫片，为了重复使用垫片，在密封面上不做三角槽。

2.凹凸法兰法兰的密封面由凹面和凸面组成，垫片置于凹面内。

适用垫片包括：包层垫片、缠绕垫片（基本型或带内环）、金属平垫片。

与平面法兰相比，凹凸法兰中的垫片不易挤压，便于装配时对准。

工作压力范围比平面法兰宽，适用于密封要求严格的场合。

但是，对于工作温度高、密封直径大的设备，在使用密封面时可能会挤压垫片。

事实上，换热器在投入运行后很快就会泄漏，二次拧紧后只会持续一段时间。

停机检查发现垫片内径明显变形。

其原因是纯铝塑性好，它的250℃强度约为常温强度的15%，延伸率高达4-5倍，即铝垫在高温下的轧制和变化严重。

因此，垫片与法兰面之间不可能保持所需的密封压力，因此需要更换垫片材料或采用榫槽面法兰和凹凸面法兰来解决问题。

3.榫槽面法兰这种方法的盖子由一个榫槽面和一个槽面组成，垫圈放置在槽中。

适用的垫圈有：金属和非金属平垫片、金属包垫、卷绕垫(基本类型)等。

与凹凸法兰一样，榫槽法兰和凹槽法兰不会在凹槽中挤压，压缩面积最小，垫圈均匀。

由于垫片与介质不直接接触，介质腐蚀和压力机理的渗透影响最小，可用于高压、易燃、易爆、有毒介质等密封要求严格的场合。

这种密封表面垫片在安装时封面有影响，因此很难加工密封面，难以更换垫片。

4.其他密封表面类型的法兰除上述三种密封面外，还有梯形槽密封面，以及采用O形圈、透镜垫的特殊密封型式。

法兰标准体系管道法兰按与管子的连接方式可分为五种基本类型：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

法兰的密封面型式有有多种，一般常用有凸面（RF）、凹面（FM）、凹凸面（MFM）、榫槽面（TG）、全平面（FF）、环连接面（RJ）。

相应材质：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。

一、美标ANSIBI605、WN、SO、SW、PL、BL、TH、LJ。

二、日标JIS、B2220。

三、德标DIN、2527-2635四、欧洲系列、国行标准。

HG20615-97<-->HG20614-97五、美洲系列、国行标准。

HG20615-97<-->HG20635-97六、国家标准。

GB9122-GB9123-88七、石化、机械部标准。

JI81-86-59-94、JB2555-79八、电力部标准。

GD-87 DG-78九、化工部标准。

HGJ44-76-91 HG5010-5028-58法兰连接型号式及密封面型式代号管线代号表示介质阀门磅级对照表平面法兰,突面法兰,凹凸面法兰该如何选用？压紧面(密封面) 型式a、平面型压紧面压紧面的表面为平面。

优点：结构简单，加工方便。

缺点：是接触面积大，需要的预紧比压大，螺栓承载大，故等零件要求高、笨重，垫片易挤出，密封性能较差。

使用压力P≤，有毒、易燃、易爆介质中不能使用。

b、凹凸型由一个凹面和一个凸面配合组成。

垫片放凹面中。

优点：便于对中，能防垫片挤出。

可用在P≤，DN≤800mm的选用全平面密封面：常与型式配合以适用于操作条件比较缓和的工况下；常用于铸铁法兰或与铸铁连接的钢法兰；突台面密封面：是应用最广的一种型式，它常与对焊和承插焊型式配合使用，在"美式法兰"中，常用在、和部分压力等级中；在"欧式法兰"中则常用在、压力等级；（）凹凸面密封面：常与对焊和承插型式配合使用，在"美式法兰中不常采用，在"欧式法兰"中常用在、等级中。

法兰密封面形式范文1. 平面法兰密封面（Flat face flange）：平面法兰密封面是最简单和常见的密封面形式之一、它的两个密封面是平坦的，通过将它们紧密地接触在一起来实现密封。

这种形式的法兰密封面适用于低压和非关键应用，尤其是在非腐蚀环境中。

2. 凸面法兰密封面（Raised face flange）：凸面法兰密封面是在平面法兰密封面上增加了一个凸起的环形密封面。

这个凸面可以增加法兰的强度，并提供更可靠的密封。

无论是内径还是外径，凸面法兰密封面都比平面法兰密封面更容易找到密封圈。

它适用于中等压力和温度等条件下的一般管道连接。

3. 舌形法兰密封面（Tongue and groove flange）：舌形法兰密封面有两个或三个独特的凸起（舌）和凹槽（槽）。

当两个法兰密封面对接时，舌形部分可进一步增强密封。

这种形式的法兰密封面适用于高压和温度，以及有腐蚀性介质的应用。

4. 斜面法兰密封面（Male and female flange）：斜面法兰密封面是具有锥形密封面的一种特殊设计。

与其他形式的法兰密封面不同，斜面法兰密封面需要一个与之相配的女法兰密封面。

当两个面对接时，会形成一个锥形密封。

这种形式的法兰密封面适用于较高压力和温度的应用，并提供更可靠的密封。

5. 环形法兰密封面（Ring joint flange）：环形法兰密封面具有特殊的环形槽，用于安装金属密封环。

金属密封环通常由螺纹或焊接连接到法兰密封面上，并提供高温和高压下的可靠密封。

环形法兰密封面适用于一些特殊的工业应用，如石油和天然气行业。

此外，根据使用条件和要求，还有许多其他类型的法兰密封面形式可供选择，如凹凸法兰、承插法兰、螺线光滑密封面等。

不同类型的法兰密封面都有其特定的应用领域和优点，选择合适的法兰密封面形式对于确保管道连接的安全性和可靠性非常重要。
