变压器安装规范

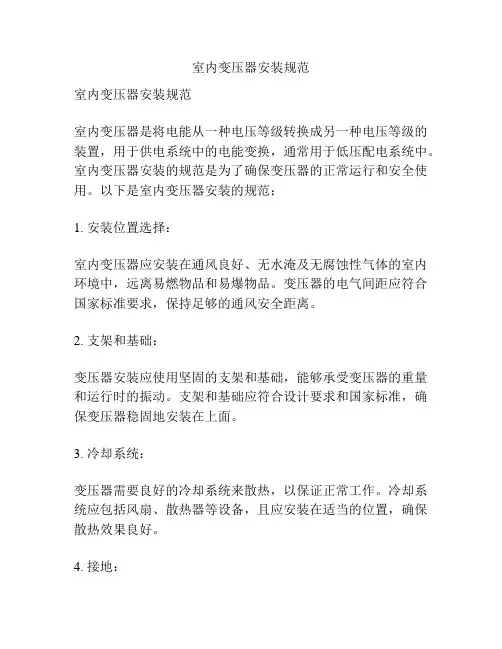

室内变压器安装规范室内变压器安装规范室内变压器是将电能从一种电压等级转换成另一种电压等级的装置，用于供电系统中的电能变换，通常用于低压配电系统中。

室内变压器安装的规范是为了确保变压器的正常运行和安全使用。

以下是室内变压器安装的规范：1. 安装位置选择：室内变压器应安装在通风良好、无水淹及无腐蚀性气体的室内环境中，远离易燃物品和易爆物品。

变压器的电气间距应符合国家标准要求，保持足够的通风安全距离。

2. 支架和基础：变压器安装应使用坚固的支架和基础，能够承受变压器的重量和运行时的振动。

支架和基础应符合设计要求和国家标准，确保变压器稳固地安装在上面。

3. 冷却系统：变压器需要良好的冷却系统来散热，以保证正常工作。

冷却系统应包括风扇、散热器等设备，且应安装在适当的位置，确保散热效果良好。

4. 接地：变压器的金属外壳和所有金属部件都应接地，以确保人身安全和防止对其他设备产生干扰。

接地系统应符合国家标准和设计要求，接地电阻应满足规定值。

5. 绝缘：变压器的绝缘应符合国家标准要求，以保证正常运行和安全使用。

绝缘材料应具有良好的绝缘性能，安装时应注意避开其他设备和导体，防止短路。

6. 连接线路：变压器与其他设备的连接线路应满足国家电气规范的要求，包括导线截面、电缆走线、接线盒的选择等。

连接线路的安装应牢固可靠，接头应做好绝缘处理，避免因线路故障而引起事故。

7. 避雷和过电压保护：变压器应配备避雷和过电压保护装置，以防止雷击或过电压对变压器产生损坏。

避雷和过电压保护装置的选择和安装应符合国家标准和设计要求。

8. 维修与检测：变压器的维修和检测应定期进行，以保证其正常运行和安全使用。

维修和检测应由经过专业技术培训的人员进行，按照国家标准和生产厂家的要求进行操作。

以上是室内变压器安装的一些规范要求。

在实际安装过程中，还应根据具体情况和需求，遵循国家标准和设计要求，确保变压器的正常运行和安全使用。

变压器安装位置的要求标题：变压器安装位置的要求引言概述：变压器是电力系统中重要的电气设备，其安装位置的选择对其正常运行和安全性至关重要。

本文将从五个大点出发，详细阐述变压器安装位置的要求。

正文内容：1. 环境要求1.1 温度要求：变压器的安装位置应远离高温源，避免过热对变压器的影响。

一般来说，变压器的周围温度不应超过其额定温度。

1.2 湿度要求：变压器应远离潮湿环境，以防止水分对绝缘材料的损害。

湿度应控制在合适的范围内，以确保变压器的正常运行。

1.3 空气质量要求：变压器的安装位置应避免有害气体和腐蚀性气体的存在，以免对变压器的绝缘和冷却系统造成损害。

2. 安全距离要求2.1 防火要求：变压器的安装位置应远离易燃物品和易燃气体，以防止火灾事故对变压器的损害。

2.2 安全通道要求：变压器的周围应保留足够的安全通道，以确保人员和维修设备的安全进出。

2.3 避免振动和冲击：变压器的安装位置应远离机械设备和震动源，以避免振动和冲击对变压器的影响。

3. 空间要求3.1 安装空间：变压器的安装位置应具备足够的空间，以方便变压器的安装、维修和检修。

3.2 通风要求：变压器的安装位置应保证良好的通风条件，以确保变压器的正常散热和运行。

3.3 防尘要求：变压器的安装位置应避免灰尘和污染物的积聚，以保持变压器的清洁和正常运行。

4. 电磁干扰要求4.1 远离干扰源：变压器的安装位置应远离电磁干扰源，如高频设备、电磁辐射强的设备等，以避免对变压器的影响。

4.2 屏蔽要求：如果无法避免电磁干扰源，变压器的安装位置应采取屏蔽措施，以减少电磁干扰对变压器的影响。

5. 维护和检修要求5.1 安全操作空间：变压器的安装位置应提供足够的安全操作空间，以方便维护和检修人员进行必要的操作。

5.2 维护通道要求：变压器的周围应保留足够的维护通道，以确保维修和检修的顺利进行。

5.3 标识要求：变压器的安装位置应标识清晰，以便维修和检修人员能够准确找到变压器。

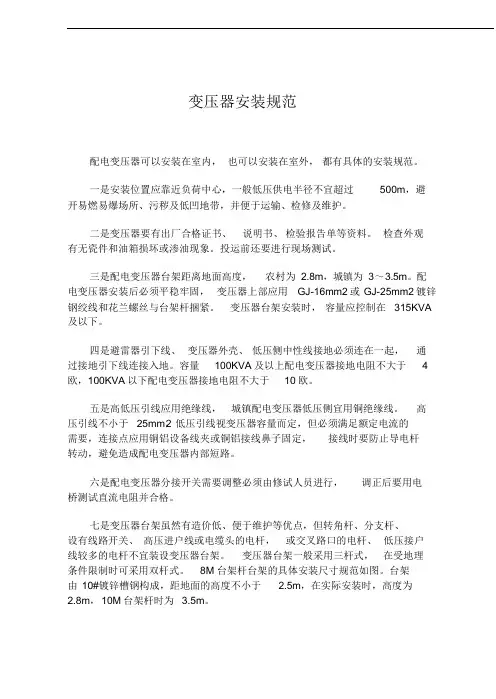

变压器安装规范配电变压器可以安装在室内，也可以安装在室外，都有具体的安装规范。

一是安装位置应靠近负荷中心，一般低压供电半径不宜超过500m，避开易燃易爆场所、污秽及低凹地带，并便于运输、检修及维护。

二是变压器要有出厂合格证书、说明书、检验报告单等资料。

检查外观有无瓷件和油箱损坏或渗油现象。

投运前还要进行现场测试。

三是配电变压器台架距离地面高度，农村为 2.8m，城镇为3～3.5m。

配电变压器安装后必须平稳牢固，变压器上部应用GJ-16mm2或GJ-25mm2镀锌钢绞线和花兰螺丝与台架杆捆紧。

变压器台架安装时，容量应控制在315KVA 及以下。

四是避雷器引下线、变压器外壳、低压侧中性线接地必须连在一起，通过接地引下线连接入地。

容量100KVA及以上配电变压器接地电阻不大于4欧，100KVA以下配电变压器接地电阻不大于10欧。

五是高低压引线应用绝缘线，城镇配电变压器低压侧宜用铜绝缘线。

高压引线不小于25mm，2低压引线视变压器容量而定，但必须满足额定电流的需要，连接点应用铜铝设备线夹或铜铝接线鼻子固定，接线时要防止导电杆转动，避免造成配电变压器内部短路。

六是配电变压器分接开关需要调整必须由修试人员进行，调正后要用电桥测试直流电阻并合格。

七是变压器台架虽然有造价低、便于维护等优点，但转角杆、分支杆、设有线路开关、高压进户线或电缆头的电杆，或交叉路口的电杆、低压接户线较多的电杆不宜装设变压器台架。

变压器台架一般采用三杆式，在受地理条件限制时可采用双杆式。

8M台架杆台架的具体安装尺寸规范如图。

台架由10#镀锌槽钢构成，距地面的高度不小于 2.5m，在实际安装时，高度为2.8m，10M台架杆时为3.5m。

城镇配电变压器低压出线侧应装可挑式熔断器。

农村低压侧电缆进线时，台架杆上应装电缆支架，电缆固定在支架上，尽可能减少变压器低压桩头拉力。

八、变压器接地接地极一般采用两根钢管垂直打入，避雷器引下线和变压器零线及变压器接地线应在台架处水平连接，两接地线分别沿电杆敷设引下。

变压器、箱式变电所安装施工工艺标准（QB-CNCEC J060102-2004）1 适用范围本工艺标准适用于一般工业与民用建筑电气安装工程10KV及以下中小型室内变压器及箱式变电所安装。

2 施工准备2.1 原材料半成品的要求2.1.1查验合格证和随带技术文件，变压器应有出厂试验记录。

2.1.2变压器应有铭牌，铭牌上应注明制造厂名，额定容量，一、二次额定电压，电流电阻抗电压（%）及接线组别等技术数据。

附件齐全，绝缘件无缺损、裂纹，充油部分不渗漏，充气高压设备气压指示正常，涂层完整。

2.1.3 干式变压器的局放试验PC值及噪声测试Db(A）值应符合设计及标准要求。

2.1.4 带有防护罩的干式变压器，防护罩与变压器的间距应符合标准的规定。

2.1.5 型钢：各种规格型钢应符合设计要求，并无明显锈蚀。

2.1.6 螺栓：除地脚螺栓及防震装置螺栓外，均采用镀锌螺栓，并配相应的平垫圈和弹簧垫。

2.1.7 其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调合漆及变压器油，均应符合设计要求，并有产品合格证。

2.2主要机具2.2.1 搬运吊装机具：汽车吊、汽车、卷扬机、吊链、三步搭、道木、钢丝绳、带子绳、滚杠。

2.2.2 安装机具：台砂轮、电焊机、气焊工具、电锤、台虎钳、活扳子、锤子、套丝扳、滤油机、行灯变压器、电工用梯、手电钻。

2.2.3 测试器具：钢卷尺，钢板尺，水平尺，线坠，摇表，万用表，钳形电流表，温度计，电桥及试验仪器。

2.3 作业条件2.3.1 施工图及技术资料齐全无误。

2.3.2 土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。

2.3.3 变压器轨道安装完毕，并符合设计要求（注：此项工作应由土建做，安装单位配合）。

2.3.4 墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。

2.3.5 室内地面工程结束，场地清理干净，道路畅通。

2.3.6 安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。

变压器安装规范文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）变压器安装规范1 设备及材料准备变压器应装有铭牌。

铭牌上应注明制造厂名、额定容量，一二次额定容量，一二次额定电压，电流，阻抗，电压%及接线组别等技术数据。

变压器的容量，规格及型号必须符合设计要求。

附件备件齐全，并有出厂合格证及技术文件。

型钢：各种规格型钢应符合设计要求，并无明显锈蚀。

螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。

其它材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。

2 作业条件施工图及技术资料齐全无误。

建工程基本施工完毕，标高、尺寸、结构及预埋件强度符合设计要求。

屋面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。

室内粗制地面工程结束，场地清理干净，道路畅通。

3 操作工艺变压器稳装变压器就位可用汽车吊直接甩进变压器室内，或用道木搭设临时轨道，用三步搭、吊链吊至临时轨道上，然后用吊链拉入室内合适位置。

变压器就位时，应注意其方位和距墙尺寸与图纸相符，允许误差为±25mm，图纸无标注时，纵向按轨道就位，横向距墙不得小于800mm，距门不得小于1000mm。

变压器台架的安装：双杆柱上安装变压器，两杆的根开为2m。

埋深2m。

配电变压器台架用两条或四条槽钢固定于两电杆上，台架距地面高度不低于，台架的平面坡度不大于1/100。

腰栏应采用直径不小于4mm的铁线缠绕两圈以上，缠绕应紧牢，腰栏距带电部分不少于。

同时变压器高压柱头加装防尘罩，变压器悬挂警告牌。

跌落式熔断器的安装变压器的高、低压侧应分别装设熔断器。

高压侧熔断器的底部对地面的垂直高度不低于，各相熔断器的水平距离不应小于，为了便于操作和熔丝熔断后熔丝管能顺利地跌落下来，跌落式熔断器的轴线应与垂直线成15°～30°倾角。

低压侧熔断器的底部对地面的垂直距离不低于，各相熔断器的水平距离不少于。

1变压器安装1.变压器、变电所的安装应符合下列规定：1.1 变压器、变电所安装前，室内顶棚、墙体的装饰面应完成施工，无渗漏水，地面的找平层应完成施工，基础应验收合格，埋入基础的导管和变压器进线、出线预留孔及相关预埋件等经检查应合格；1.2 变压器、变电所通电前，变压器及系统接地的交接试验应合格。

2.变压器安装应位置正确，附件齐全，油浸变压器油位正常，无渗油现象。

3.变压器中性点的接地连接方式及接地电阻值应符合设计要求。

4.变压器箱体、干式变压器的支架、基础型钢及外壳应分别单独与保护导体可靠连接，紧固件及防松零件齐全。

5.变压器及高压电气设备应按完成交接试验且合格，方能投入使用。

6.配电间和静止补偿装置栅栏门应采用铜芯软线与保护导体可靠连接，其截面积不应小于4mm2。

7.有载调压开关的传动部分润滑应良好，动作应灵活，点动给定位置与开关实际位置应一致，自动调节应符合产品的技术文件要求。

8.绝缘件应无裂纹、缺损和瓷件瓷柏损坏等缺陷，外表应清洁，测温仪表指示应准确。

9.对有防护等级要求的变压器，在其高压或低压及其他用途的绝缘盖板上开孔时，应符合变压器的防护等级要求。

2配电柜、控制柜安装1.成套配电柜、控制柜（台、箱）和配电箱（盘）的安装应符合下列规定：1.1 成套配电柜（台）、控制柜安装前，室内顶棚、墙体的装饰工程应完成施工，无渗漏水，室内地面的找平层应完成施工，基础型钢和柜、台、箱下的电缆沟等经检查应合格，落地式柜、台、箱的基础及埋入基础的导管应验收合格；1.2 墙上明装的配电箱（盘）安装前，室内顶棚、墙体、装饰面应完成施工，暗装的控制（配电）箱的预留孔和动力、照明配线的线盒及导管等经检查应合格；1.3 电源线连接前，应确认电涌保护器（SPD）型号、性能参数符合设计要求，接地线与PE排连接可靠；1.4 试运行前，柜、台、箱、盘内PE排应完成连接，柜、台、箱、盘内的元件规格、型号应符合设计要求，接线应正确且交接试验合格。

户外变压器安装规范户外变压器是一种用于电力供应和变压的设备，它一般安装在户外，因此需要遵守一定的安装规范。

下面我将为您介绍户外变压器的安装规范。

一、选址规范1. 选择平坦、干燥、无积水的地面作为变压器的安装基地。

2. 避免选择沟渠、堤坝等易受水淹的区域。

3. 距离建筑物、树木等障碍物应符合相关安全距离的要求。

二、基础建设1. 根据变压器的尺寸和重量，设计合适的基础。

2. 基础应具有良好的排水性能，以防止积水对基础的影响。

3. 基础应与变压器的底座完全接触，并具有足够的稳定性。

4. 基础的长度、宽度和深度应符合设计规范的要求。

三、设施安装1. 安装前应对变压器进行检查，确保其外观无明显损坏。

2. 将变压器轻轻放置在基础上，确保变压器与基础完全贴合。

3. 使用橡胶垫片或其他防震材料，使变压器与基础之间具有缓冲和隔音效果。

4. 安装变压器时，应确保其通风孔与周围环境保持一定的距离，以保证正常散热。

5. 在变压器的入口和出口处安装防雷装置，以保护变压器免受雷电击中。

6. 根据变压器的特性，安装相应的零线、接地线等附件。

四、操作与维护1. 变压器安装完毕后，应进行必要的试运行，检查其运行状态是否正常。

2. 定期对变压器进行维护，包括清洗、检修、紧固螺栓等。

3. 注意及时处理变压器运行中出现的故障和异常，保证其正常运行。

4. 定期检查变压器周围的环境，确保其周围无杂草、垃圾等物体。

5. 注意保持变压器的通风良好，避免堵塞通风孔，影响其散热效果。

以上就是户外变压器安装规范的简要介绍，希望对您有所帮助。

在安装过程中，需要根据具体情况参考相关的国家、行业标准，并严格按照要求进行操作，以确保变压器的安全运行。

如有更多问题，请咨询相关专业人士。

8电力变压器安装施工作业规程总则1. 目的:保证电力变压器安装质量,确保其正常运行。

2. 范围:本章适用于10kV及以下室内变压器安装。

3. 职责:由专业技术人员进行指导、监督,技术工人安装施工。

8.1设备及材料要求8.1.1．变压器应装有铭牌，注明制造厂名、额定容量，一、二次额定电压，电流，阻抗，电压及接线组别等技术数据。

8.1.2．变压器的容量，规格及型号必须符合设计要求。

附件、备件齐全，并有出厂合格证及技术文件。

8.1.3．型钢：各种规格型钢应符合设计要求，并无明显锈蚀。

8.1.4．螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫，8.1.5．其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合设计要求，并有产品合格证。

8.2主要机具8.2.1搬运吊装机具：汽车、吊车、卷扬机、吊链、道木、钢丝绳、滚杠、吊装索具、。

起重吊装设备和索具使用前必须进行能力核验。

8.2.2安装机具：台钻、砂轮、电焊机、气焊工具、电锤、活板子、倒链、千斤顶、吊装索具、道木、滤油机。

8.2.3测试器具：钢卷尺、钢板尺、水平尺、线坠、兆欧表、万用表、电桥、交流耐压设备等。

要求测量仪表仪器处于鉴定有效期内。

8.3作业条件8.3.1施工图及技术资料齐全无误。

8.3.2土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。

8.3.3变压器轨道安装完毕，并符合设计要求。

8.3.4墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。

8.3.5．室内地面（初找）工程结束，场地清理干净，道路畅通。

8.4操作工艺8.4.1.工艺流程：8.4.2. 设备点件检查：1.设备点件检查应由安装单位，供货单位、会同建设单位代表共同进行，并作好记录。

2.按照设备清单，施工图纸及设备技术文件核对变压器本体及附件、备件的规格型号是否符合设计图纸要求，是否齐全，有无丢失及损坏。

3.变压器本体外观检查无损伤及变形， 油漆完好无损伤。

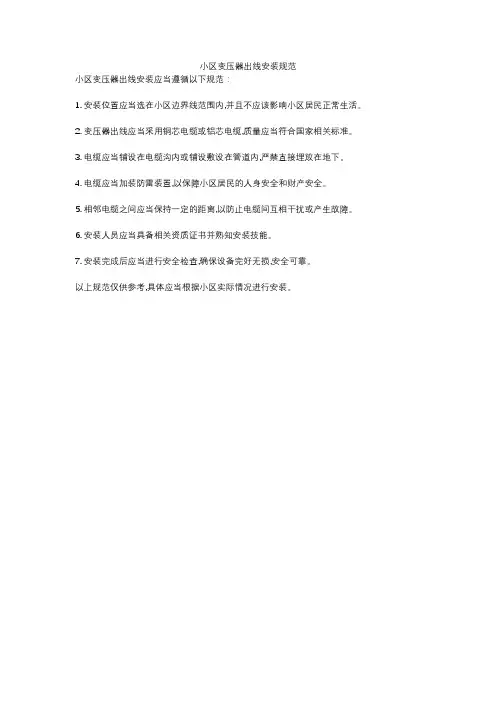

小区变压器出线安装规范
小区变压器出线安装应当遵循以下规范：
1. 安装位置应当选在小区边界线范围内,并且不应该影响小区居民正常生活。

2. 变压器出线应当采用铜芯电缆或铝芯电缆,质量应当符合国家相关标准。

3. 电缆应当铺设在电缆沟内或铺设敷设在管道内,严禁直接埋放在地下。

4. 电缆应当加装防雷装置,以保障小区居民的人身安全和财产安全。

5. 相邻电缆之间应当保持一定的距离,以防止电缆间互相干扰或产生故障。

6. 安装人员应当具备相关资质证书并熟知安装技能。

7. 安装完成后应当进行安全检查,确保设备完好无损,安全可靠。

以上规范仅供参考,具体应当根据小区实际情况进行安装。

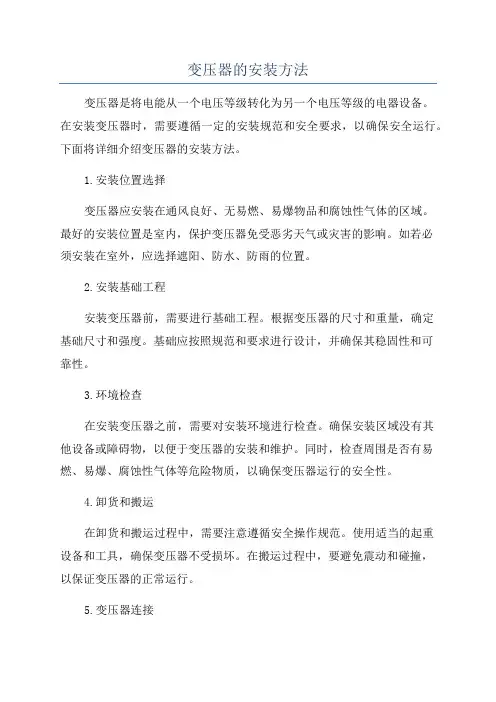

变压器的安装方法变压器是将电能从一个电压等级转化为另一个电压等级的电器设备。

在安装变压器时，需要遵循一定的安装规范和安全要求，以确保安全运行。

下面将详细介绍变压器的安装方法。

1.安装位置选择变压器应安装在通风良好、无易燃、易爆物品和腐蚀性气体的区域。

最好的安装位置是室内，保护变压器免受恶劣天气或灾害的影响。

如若必须安装在室外，应选择遮阳、防水、防雨的位置。

2.安装基础工程安装变压器前，需要进行基础工程。

根据变压器的尺寸和重量，确定基础尺寸和强度。

基础应按照规范和要求进行设计，并确保其稳固性和可靠性。

3.环境检查在安装变压器之前，需要对安装环境进行检查。

确保安装区域没有其他设备或障碍物，以便于变压器的安装和维护。

同时，检查周围是否有易燃、易爆、腐蚀性气体等危险物质，以确保变压器运行的安全性。

4.卸货和搬运在卸货和搬运过程中，需要注意遵循安全操作规范。

使用适当的起重设备和工具，确保变压器不受损坏。

在搬运过程中，要避免震动和碰撞，以保证变压器的正常运行。

5.变压器连接在连接变压器之前，需要先进行电缆或导线的铺设。

根据变压器的容量和安装环境，选择合适的电缆或导线，并按照相应要求进行布线和接线。

在连接过程中，要注意绝缘性能和接头的可靠性，以避免接触不良或发生短路等故障。

6.系统接地在安装变压器时，要确保变压器和系统的接地可靠。

接地系统包括变压器的接地线和接地装置。

接地线应按照规范进行敷设，接地装置应符合相关标准，并连接到可靠的大地。

7.绝缘测试在变压器安装完成后，需要进行绝缘测试。

绝缘测试旨在检测变压器的绝缘性能是否符合要求。

使用绝缘测试仪对变压器的绝缘电阻进行测量，测试结果应符合规定的绝缘电阻值范围。

8.检查并启动在完成安装和接线后，需要对变压器进行检查并启动。

检查包括检查变压器的外观、接线情况、连接是否牢固等。

启动过程包括关闭变压器的刀闸、检查电源电压是否正常、逐步升压等。

9.运行监测变压器安装完成后，需要对其进行运行监测。

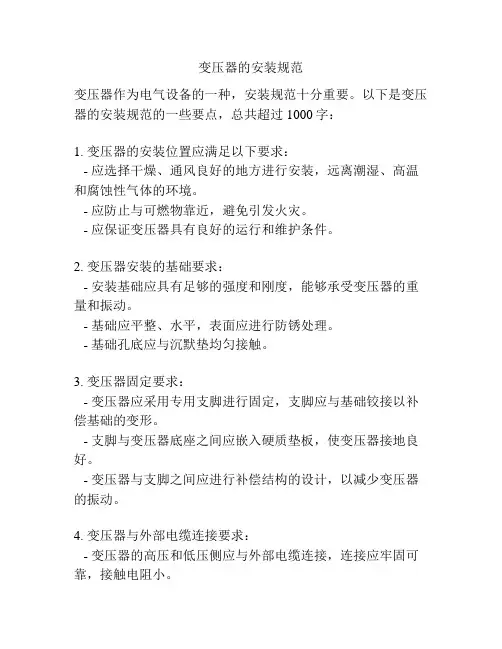

变压器的安装规范变压器作为电气设备的一种，安装规范十分重要。

以下是变压器的安装规范的一些要点，总共超过1000字：1. 变压器的安装位置应满足以下要求：- 应选择干燥、通风良好的地方进行安装，远离潮湿、高温和腐蚀性气体的环境。

- 应防止与可燃物靠近，避免引发火灾。

- 应保证变压器具有良好的运行和维护条件。

2. 变压器安装的基础要求：- 安装基础应具有足够的强度和刚度，能够承受变压器的重量和振动。

- 基础应平整、水平，表面应进行防锈处理。

- 基础孔底应与沉默垫均匀接触。

3. 变压器固定要求：- 变压器应采用专用支脚进行固定，支脚应与基础铰接以补偿基础的变形。

- 支脚与变压器底座之间应嵌入硬质垫板，使变压器接地良好。

- 变压器与支脚之间应进行补偿结构的设计，以减少变压器的振动。

4. 变压器与外部电缆连接要求：- 变压器的高压和低压侧应与外部电缆连接，连接应牢固可靠，接触电阻小。

- 连接处应用特殊绝缘套管或绝缘管进行保护，以防止潮湿、污秽等对电缆的影响。

- 连接处应使用专用的电缆槽或支架进行布置和固定，保证电缆的弯曲半径和电缆的施工长度。

5. 变压器温度保护系统的安装要求：- 变压器应配备温度保护装置，用于监测变压器的温度。

- 温度保护装置应能及时报警或切断电源，以防止变压器过热引发事故。

- 温度保护装置应安装在变压器的散热系统中，能够准确地反映变压器的温度变化。

6. 变压器安全防护措施：- 变压器的高压侧和低压侧应设置安全防护栏，以防止人员接触高压电源造成危险。

- 变压器的高压侧和低压侧应装有可靠的接地装置，以确保人身安全。

- 安装过程中应注意防止变压器和附件的运输、运输中的碰撞与损坏。

7. 变压器绝缘测试和绝缘电阻测量要求：- 安装前应进行绝缘测试，测试变压器的绝缘电阻，确保其满足规定要求。

- 测试时应按照规定的测试方法和测试仪器进行操作，确保测量结果准确可靠。

- 测试结果应记录并保存，用于后期的检查、维护和评估。

变压器、箱式变电所安装质量验收规范变压器、箱式变电所安装质量验收规范主控项目：一、 5.1.1变压器安装应位置正确，附件齐全，油浸变压器油位正常。

无渗油现象。

二、 5.1.2接地装置引出的接地干线与变压器的低压侧中性点直接连接；接地干线与箱式变电所的N母线和PE母线直接连接；变压器箱体、干式变压器的支架或外壳应接地（PE）。

所有连接应可靠，紧固件及防松零件齐全。

三、 5.1.3变压器必须按本规范第3.1.8条的规定交接试验合格。

四、 5.1.4箱式变电所及落地式配电箱的基础应高于室外地坪，周围排水通畅。

用地脚螺栓固定的螺帽齐全，拧紧牢固；自己安防的应垫平放正。

金属箱式变电所及落地式配电箱，箱体应接地（PE）或接零（PEN）可靠，且有标识。

五、 5.1.5箱式变电所的交接试验，必须符合下列规定：1、由高压成套开关柜、低压成套开关柜和变压器三个独立单元组合成的箱式变电所高压电气设备部分，按本规范3.1.8的规定交接试验合格。

2、高压开关，熔断器等与变压器组合在同一密闭油箱内的箱式变电所，交接试验按产品提供的技术文件要求执行；3、低压成套配电柜交接试验符合本规范第4.1.5条的规定。

一般项目：一、5.2.1有载调压开关的传动部分润滑应良好，动作灵活，电动给定位置与开关实际位置一致，自动调节符合产品的技术文件要求。

二、5.2.2绝缘件应无裂纹、缺损和瓷件磁釉损坏等缺陷，外表清洁，测温仪表指示正确。

三、5.2.3装有滚轮的变压器就位后，应将滚轮用能拆卸的制动部件固定。

四、5.2.4变压器应按产品技术文件要求进行检查器身，当满足下列条件之一时，克不检查器身。

1、制造厂规定不检查器身者；2、就地生产仅做短途运输的变压器，且在运输过程中有效监督，无紧急制动、剧烈振动、冲撞或严重颠簸等异常情况者。

五、5.2.5箱式变电所内外涂层完整、无损伤，有通风口的风口楼防护网完好。

六、5.2.6箱式变电所的高低压柜内部接线完整、低压每个输出回路标记清晰，回路名称准确。

8.2.2 干式变压器安装8.2.2.1 一般要求1．干变应符合下列规定：(1)查验合格证和随带技术文件，变压器有出厂试验记录。

(2)外观检查：有铭牌，附件齐全，绝缘件无缺损、裂纹。

2．变压器安装应按以下程序进行：(1)变压器基础验收合格，埋入基础的线、缆导管和变压器进、出线预留孔及相关预埋件检查合格，才能安装变压器。

(2)变压器及接地装置交接试验合格，才能通电。

3．在验收时应提交下列资料和文件：(1)产品合格证。

(2)产品出厂技术文件，包括出厂试验报告单、安装使用说明书。

(3)设备、材料进货检查记录。

(4)交接试验报告单。

(5)安装自互检记录。

(6)设计变更洽商记录(7)试运行记录。

8.2.2.2施工流程及说明1．施工流程设备点件检查→变压器二次搬运→变压器稳装→附件安装→变压器联线→变压器接地→变压器交接试验→送电前的检查→变压器送电运行验收。

2．流程说明(1)设备点件检查①设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行，并作好记录。

②变压器铭牌上应注明制造厂名、额定容量、一二次额定电压、电流、阻抗电压及接线组别等技术数据。

③按照设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求。

是否齐全，有无丢失及损坏。

外观、油漆、绝缘瓷件及环氧树脂铸件等应无损伤、缺陷和裂纹。

④带有防护罩的干式变压器，防护罩与变压器之间的距离应符合要求。

(2)变压器二次搬运①变压器二次搬运应由起重工作业，电工配合。

最好采用汽车吊吊装，也可采用吊链吊装，距离较长最好用汽车运输，运输时必须用钢丝绳固定牢固，并应行车平稳，尽量减少需动；距离较短且道路良好时，可用卷扬机、滚杠运输。

变压器重量及吊装点高度可参照表8.2-1。

表8.2-1树脂浇铸干式变压器重量②雨天二次搬运时，要加盖防雨布。

(3)变压器稳装①用垫铁找平变压器基础，垫铁要整齐、平整。

②变压器就位时，应注意其方位，并找准变压器纵横中心线。

一、水泥电杆组立1、所有新立水泥杆，杆缝一律顺线路方向，2、台区位于线路直线段时，组立后两杆高度应一致，当台区位于线路终端时，辅助杆应比终端杆下沉40cm，保证安装后导线处于水平状态。

3、单电杆立好后应正直，位置偏差应符合下列规定：(1)直线杆横向位移不应大于50毫米，(2)直线杆的倾斜：10千伏及以下架空电力线路杆稍的位移不应大于杆稍直径的1／2，(3)转角杆的横向位移不应大于50毫米，(4)转角杆应向外角预偏，紧线后不应向内角倾斜，其杆稍位移不应大于杆稍直径，(5)终端杆立好后，应向拉线侧预偏，其预偏值不应大于杆稍直径，紧线后不应向受力侧倾斜。

4、双杆立好后应正直，位置偏差应符合以下规定：（1）直线杆结构中心与中心桩之间的横向位移，不应大于50毫米，转角杆结构中心与中心桩之间的横、顺向位移，不应大于50毫米，（2）迈步不应大于30毫米。

（3）根开不应大于±30毫米二、螺栓连接和螺栓的穿入方向1、以螺栓连接的构件应符合下列规定：（1）螺杆应与构件面垂直，螺头平面与构件间不应有间隙，（2）螺栓紧好后，螺杆丝露出的长度，单螺母不应少于两个螺距，双螺母可与螺母相平，（3）当必须加垫圈时，每端垫圈不应超过2个，2、螺栓的穿入方向应符合下列规定：（1）对立体结构：水平方向由内向外，垂直方向由下向上。

（2）对平面结构：顺线路方向，双面构件由内向外，单面构件由送电侧穿入或按统一方向；横线路方向，两侧由内向外，中间由左向右（面向受电侧）或按统一方向；垂直方向，由下向上。

三、横担的安装1、线路横担的安装（1）线路单横担的安装，直线杆应装于受电侧；分支杆、90°转角杆（上、下）及终端杆应装于拉线侧。

（2）横担安装应平正，安装偏差应符合下列规定：（一）、横担端部上下歪斜不应大于20mm。

（二）、横担端部左右扭斜不应大于20mm。

（3）双杆的横担，横担与电杆连接处的高差不应大于连接距离的5／1000；左右扭斜不应大于横担总长度的1／100。

变压器安全使用规定模版变压器是一种用于电能变换的重要电力设备，它能够将高电压转变为低电压或将低电压转变为高电压。

然而，由于变压器在使用过程中可能会存在一些潜在的安全风险，因此必须制定一系列的安全使用规定，以确保变压器的正常运行和保护人身安全。

以下是变压器安全使用的规定模版。

一、安装规定1. 变压器安装必须由具备相关资质和经验的专业人员施工。

2. 变压器应安装在通风良好、干燥、无腐蚀性气体和灰尘的场所，并远离易燃和易爆物品。

3. 变压器周围必须保持充足的通道和工作空间，以便日常维护和紧急救援。

4. 安装之前，必须确保变压器的绝缘材料完好无损，绝缘阻值符合要求。

二、运行规定1. 变压器运行前必须进行全面的检查，包括电气连接、绝缘状况、散热器状态等，确保各项指标正常。

2. 变压器运行期间应定期检查温度、压力、液位和振动等运行参数，如发现异常情况应及时采取相应的处理措施。

3. 变压器运行期间必须保持绝缘材料的清洁和干燥，避免绝缘材料老化和绝缘破坏。

4. 变压器运行期间应严禁超负荷运行和频繁启动停机，以防止过热和损坏变压器。

5. 变压器运行期间必须保持通风良好，防止绕组过热和内部短路发生，定期清理散热器。

三、维护规定1. 变压器维护必须由专业人员进行，禁止未经授权的人员进行操作和接触变压器。

2. 维护过程中必须遵守相关的安全操作规程，包括断电、接地、穿戴防护用具等。

3. 维护期间必须切断与变压器相关的电源，并进行可靠的防误操作措施，确保维修人员的人身安全。

4. 维护结束后，必须仔细检查各项参数和连接情况，确保变压器在重新启动后正常运行。

5. 变压器维护过程中应做好维修记录和维修报告，包括维修人员、维修内容、维修时间等。

四、应急处理规定1. 在变压器发生故障或异常情况时，必须立即切断与变压器相关的电源，并及时报告相关部门。

2. 在应急处理过程中，必须采取有效的措施，包括排除故障点、清理现场、修复设备等，以恢复正常运行状态。

变压器、箱式变电所安装适用于油浸式电力变压器、树脂浇铸干式变压器及箱式变电所安装的施工操作和质量检验。

5.1.2 变压器、箱式变电所、高压电器及电磁制品应符合下列规定：1 查验合格证和随带技术文件，变压器有出厂试验记录；2 外观检查：有铭牌，附件齐全，绝缘件无缺损、裂纹，充油部分不渗漏，充气高压设备气压指示正常，涂层完整。

5.1.3 变压器本体外观检查无损伤及变形，油漆完好无损伤。

箱式变电所内外涂层完整、无损伤，有通风口的风口防护网完好。

5.1.5 变压器基础的轨道应水平，轨距与轮距应配合，装有气体继电器的变压器顶盖，沿气体继电器的气流方向有1.0%～1.5%的升高坡度。

5.1.7 变压器、箱式变电所安装应按以下程序进行：1 变压器、箱式变电所的基础验收合格，且对埋入基础的电线导管、电缆导管和变压器进、出线预留孔及相关预埋件进行检查，才能安装变压器、箱式变电所；2 杆上变压器的支架紧固检查后，才能吊装变压器且就位固定；3 变压器及接地装置交接试验合格，才能通电。

5.2.2 材料准备：变压器、箱式变电所、型钢、紧固件、蛇皮管、耐油塑料管、变压器油。

5.2.3.1 搬运吊装机具设备：汽车吊、汽车、卷扬机、千斤顶、倒链、道木、钢丝绳、钢丝绳轧头、钢丝绳套环、麻绳、滚杠。

5.2.3.2 安装机具设备：台钻、砂轮机、电焊机、气焊工具、电锤、冲击电钻、扳手、液压升降梯、套丝机。

5.2.2.3 测试仪器：钢卷尺、钢板尺、水平仪、塞尺、磁力线坠、摇表、玻璃温度计、钳形电流表、万用表、电桥及试验仪器。

5.2.4.1 安装前，建筑工程应具备下列条件：1屋顶、楼板、门窗等均已施工完毕，并且无渗漏，有可能损坏设备、变压器安装后不能再进行施工的装饰工作应全部结束。

2 室内地面的基层施工完毕，并在墙上标出地面标高。

4 预埋件及预留孔符合设计要求，预埋件牢固。

5 模板及施工设施拆除，场地清理干净。

5.2.4.3 安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。

变压器安全使用规定变压器安全使用规定引言变压器在现代工业生产、电网建设中是必不可少的电力设备之一、但是，由于变压器使用过程中存在肯定的安全隐患，因此在使用时必需遵守严格的使用规定，确保变压器的安全运行。

本文将针对变压器的安全使用问题，结合实际情况，从变压器的安装、维护、保养、操作等多个方面进行认真的规范说明，以期加强大家对变压器使用安全的认得和把握。

一、变压器的安装1.1 变压器在安装前，必需去除变压器的外包装，检查变压器是否有明显的翘曲、变形、裂纹等缺陷，并且确认变压器的场址是否合适、环境是否适当。

1.2 变压器应立放或卧放在可承重的平整地面或波峰板上，平稳放置，不能使变压器有倾斜、错位或滑移现象。

1.3 变压器应与四周电气设备、同类设备、建筑物之间要保持肯定的安全距离，四周环境应符合防火、防爆、通风、环保等要求。

二、变压器的运转2.1 变压器运行前应检查变压器内部和外部的温度、压力、漏油和绝缘水公平。

若存在不正常问题，应适时处理或报告上级单位及定义部门。

2.2 在变压器运行初期，应设定较低的负荷，并渐渐加添，以充分考察变压器的绝缘状态、稳定性和热特性等。

2.3 在变压器运行时，应避开过载运行，应保持在灵敏的保护装置范围内，定期检查绝缘水平及运行状态，如发觉问题应适时处理。

2.4 需要对变压器进行局部升温测量时，测温应符合国家、行业规范，测温装置应安装在经过授权的电力检测机构进行检测和维护和修理。

2.5 变压器显现故障或有异样时，应适时进行检修、处理，并且应依据规定和要求适时报告上级领导和电力管理部门。

三、变压器的维护管理3.1 变压器在运行中应实行定期的维护和保养。

定期检查变压器油位、油色、油质，并定期检查变压器本体绝缘电阻等，如发觉异常应适时处理。

3.2 变压器维护时，应依照产品技术规格要求使用合适的润滑油、密封件等配件，切勿任意更换或混用。

3.3 定期对变压器进行清洗，保证变压器无积尘、潮湿等现象，清洗时应避开使用腐蚀性或易燃易爆物质。

变压器安装规范【1】变压器是电网中必不可少的重要设备，主要起到电压、电流的变换和隔离作用。

变压器是根据电磁感应原理工作的。

变压器安装规范：1.变压器宽面推进时，低压侧应向外；变压器侧面推进时，油枕侧向外，便于带电巡视检查。

2. 变压器室的安全距离。

室内变压器外壳，距门不应小于1m，距墙不应小于0.8m；额定电压为35KV及其以上的变压器，距门不应小于2m，距墙不应小于1.5m；变压器二次线线的支架，距地面不应小于 2.3m，高压线线两侧应加遮栏；变压器室要么有操作用的开关时，在操作方向上应1.2m以上的操作宽度。

3.变压器室属于一、二级耐火等级的建筑，其大门、进出风窗的材料应满足防火要求。

4.变压器室应用铁门，采用木质门应包镀锌冷轧钢板（俗称铁皮），门的宽度和高度应根据安装设备情况而写，一般宽为1.5m，高为2.5-2.8m，门应向外开。

较短（不超过7m）的配电室，允许有一个出口，超过7m时不得少于两个出口。

5.变压器室顶板高度按设计的要求，一般不低于4.5-5m。

6.变压器一线的安装，不应妨碍变压器吊芯检查。

7. 进出风百叶窗的内侧要装有网孔不大于10mm*10mm的防动物网。

基础下的进风孔不安百叶窗，但网孔外要安装直铁条，防止网格外的机械损伤，直铁条可采用直径为1mm的圆钢，间距为100mm。

8.变压器室出风窗顶部须靠近屋梁，自然通风拜见温度不应高于45℃，一般出口的有效面积应大于风口的有效面积的1.1-1.2倍。

9.当自然通风的进风温度为30℃时，变压器室地坪距离室外地坪的高度为0.8m；进风温度为35℃时，变压器地坪距离室外地坪的高度为1m。

10. 变压器室内不应有与电气无关的管道通过，有关电缆内要采取防小动物进入的措施。

11. 变压器地基上的轨梁安装，要按不同变压器的轮距固定，基础轨距和变压器的轮距应吻合。

12. 单台变压器的油量超过600㎏时，应设储油坑。

13. 变压器室混凝土地面不起沙，路面抹灰刷白。

干式变压器安装规范干式变压器安装规范在进行干式变压器的安装之前，需要按照一定的规范和要求进行操作，以确保安全可靠地完成安装工作。

以下是干式变压器安装的一般规范：1. 安装地点选择：- 变压器应安装在无腐蚀性气体和粉尘少的室内空气流通良好的地方，避免靠近易燃物品和有害气体的地方。

- 安装地面应平整，稳固，并符合承载变压器的要求。

2. 安装准备：- 检查变压器是否完好无损，变压器油是否泄漏。

- 清理安装位置，确保没有杂物和污物，以方便安装。

3. 安装方式：- 变压器安装时应垂直放置，底座与地面平行，并确保变压器重心稳定。

- 变压器与墙壁之间应有足够的间隙，便于检修和散热。

- 应设置牢固的支架和防震装置，以吸收变压器的振动和冲击。

- 变压器安装在室内时，可设置防火围墙。

4. 连接：- 变压器的连接应按照电气连接图进行，确保接线正确。

- 连接线应采用合适的铜导线或铝导线。

- 接线需保证连接牢固，接触面无氧化物和杂质。

5. 绝缘和大气压力：- 变压器外壳应接地良好，并进行绝缘测试。

- 变压器内部的高低压绝缘件应保持清洁，无湿气和灰尘。

6. 检查和试验：- 安装完成后，应进行验收和试运行。

- 检查变压器的各项指标是否正常，在试运行过程中观察是否有异常情况。

- 检查变压器的温度上升是否满足要求。

- 如果发现异常情况，应及时停机检查，并采取相应的处置措施。

7. 安全防护：- 在进行安装和维护工作时，应严格遵守操作规程，佩戴防护用品。

- 避免接触裸露的导线和高压部件。

- 如果需要进行断电操作，应采取相应的防护措施，确保安全。

以上是干式变压器安装的一般规范，根据具体的安装要求和标准，可能还会有其他的要求和注意事项。

在进行安装之前，应仔细阅读相关的安装手册和说明书，并咨询专业人士的意见。

三相配电变压器布点规范
1、10kV及以下变压器的外廓与周围栅栏或围墙之间的距离应考虑变压器运输与维修的方便，距离不应小于1m。

在有操作的方向应留有2m以上的距离。

若采用金属栅栏，金属栅栏应接地，并在明显部位悬挂警告牌。

2、地上安装的变压器变台墩的高度一般为0.5m，其周围应装设不低于1.7m的栅栏，并在明显部位悬挂警告牌。

3、315kVA及以下的变压器可采用杆上安装方式。

其底部距地面不应小于2.5m。

带电部分距地面不应小于3.5m。

4、柱上变台应平稳牢固，腰栏采用Φ4.0mm的镀锌铁线缠绕4圈以上且为偶数，铁线不应有接头，缠后应紧固，腰拦距带电部分不应小于0.2m。

5、柱上和地上变台的二次保险安装位置应满足以下要求，二次侧有隔离开关者，应装于隔离开关与低压绝缘子之间，或采用熔断器是隔离开关，二次侧无隔离开关者，应装于低压绝缘子的外侧，并用绝缘线跨接在熔断器两端的绝缘线上。

6、杆上和地上变台的所有高低压引线均应使用绝缘导线。

7、变压器安装在有一般除尘排风口的厂房附近时，其距离不应小于5m。

8、变压器基础轨道应水平、轨距与轮距应配合，装有气体继电器的变压器，应使其顶盘沿气体继电器的气流方向有1%-1.5%的升高坡度（制造厂规定不需要安装坡度者除外），并安装止轮器。
