等故障。
如果电源损坏,或者电网电压瞬间产生尖峰脉冲,就会使主板供电插头附近的芯片损坏,从而引起主板故障;另外,静电也常造成主板上芯片(特别是CMOS芯片)被击穿,引起故障。
2、主板本身质量问题由于主板上的芯片和其它器件质量不好,使用时间一长器件就会老化损坏,从而导致主板故障。
3、人为故障热插拔硬件非常危险,许多主板故障都是热插拔引起的,最常见的就是烧毁了键盘、鼠标口,严重的还会烧毁主板。
带电插拨I/O卡,在装板卡及插头时用力不当,都可以造成对接口、芯片等的损害。
二、主板常用的检修方法主板故障的确定,一般通过逐步拔除或替换主板所连接的板卡(内存、显卡等),先排除这些配件可能出现的问题后,即可把目标锁定在主板上。
实际维修时,经常使用下面列举的维修方法。
1、观察法检查是否有异物掉进主板的元器件之间。
如果在拆装机箱时,不小心掉入的导电物卡在主板的元器件之间,就可能会导致“保护性故障”。
另外,检查主板与机箱底板间是否因少装了用于支撑主板的小铜柱;是否主板安装不当或机箱变形、而使主板与机箱直接接触,使具有短路保护功能的电源自动切断电源供应。
检查主板电池:如果电脑开机时不能正确找到硬盘、开机后系统时间不正确、CMOS设置不能保存时,可先检查主板CMOS跳线,将跳线改为“NORMAL”选项(一般是1-2)然后重新设置。
如果不是CMOS跳线错误,就很可能是因为主板电池损坏或电池电压不足造成的,请换个主板电池试试。
检查主板北桥芯片散热效果:有些杂牌主板将北桥芯片上的散热片省掉了,这可能会造成芯片散热效果不佳,导致系统运行一段时间后死机。
遇到这样的情况,可安装自制的散热片,或加个散热效果好的机箱风扇。
检查主板上电容:主板上的铝电解电容(一般在CPU插槽周围)内部采用了电解液,由于时间、温度、质量等方面的原因,会使它发生“老化”现象,这会导致主板抗干扰指标的下降影响机子正常工作。
我们可以购买与“老化”容量相同的电容,准备好电烙铁、焊锡丝、松香后,将“老化”的替换即可。
电脑主板开机电路检修讲解一、怀疑主机电源好坏:首先接好电源,按下开关,如果不能通电,再把主机的电源拔下来,用镊子把电源的绿线和黑线短路,看电源风扇转不,如果转,说明电源是好的,故障在主机方面。
怀疑主机开关好坏:再把ATX电源线和主板接好,把主板上的开关针、复位针等拔起,用镊子短路开关针触发电源开关,看能不能开机,如果能,就说明是主机箱的开关坏,把主机箱开关拆出清洗。
如果短路开关针触发电源还是不能开机,说明主板真的不能触发开机,把主板从机箱里拆出来检修。
把主板拆下来,先把板上的灰尘清扫干净,以免防碍检修。
先目测一下,看主板上面有无元器件烧坏,鼓包,电脑板上有无烧焦、断线的。
把主板放好,插上假负载,插好电源,测试卡,做好检修准备。
二、、当主板不通电时,首先通过强加电法定位主板不通电的具体故障电路。
也就是说直接短路接绿线和黑线。
如果此时可以加电开机说明故障在软开机电路本身。
如果此时不可以加电,说明有严重的短路现象。
ATX电源内部保护,它不允许自己所输出的电压对地,所以电源内部自动保护了。
可能短路的有红线短路,黄线短路,紫线短路或者是CPU的主供电端短路。
以上的短路现象,在实际主板故障中出现任何一种都会出现强行加电而加不上电。
对于红线短路可能的原因有主板上某个场效应管短路或者是电源管理器短路,还有门电路短路或者是I/O短路,还有南桥短路,也有可能是5V滤波电容短路。
测一下5V ATX对地数值或测供电管对地数值看是否对地短路了。
正常的对地数值是380欧姆左右,那么你明显测供电管对地0欧姆或接近0欧姆左右,这时候肯定是说主板出现芯片对地短路现象造成ATX保护。
对于黄线12V短路通常是电源管理本身和12V滤波电容短路,对于12V短路也有可能是串口芯片有问题。
对于紫线短路可能是南桥、I/O、场效应管和门电路,以及紫线滤波电容和紫线稳压二极管造成。
对于CPU主供电短路可能是场效应管,电源管理器和主供电滤波电容。
对于P4的主板,CPU主供电短路也有可能是北桥短路。
主板开机电路检修流程图|CMOS/跳线|--------------------------------| |正确不正确| |测Power 开关的3.3V或5V 跳回正确位|---------------------| |正常不正常| |测南桥旁边的晶振是否起振,起振电压为0.5V到1.6V左右查紫线到Power 开关之间电路|----------------------| |不正常正常| |更换晶振旁边的滤波电容以测Power开关到南桥或I/O之间是及晶振本身否有低电平输入南桥或I/O|----------------------------| |有无| |查绿线到南桥或I/O 之间的查Power 开关到南桥或I/O电路是否损坏之间的元件,更换损坏元件|---------------------| |完好损坏| |更换南桥或者I/O(视开机电更换元器件,修复电路路而言)注:开机电路常坏元器件器有接绿线的三极管、与开机电路有关的门电路芯片,还有紫色线给Power 开关供电的三级管或是二级管等。
Power-南桥或I/O-绿线(开机过程)|________|_______ |____________(低电平)CPU 主供电的检修流程图测Q1的D 极5V|-------------------------------------------| |正常不正常| |测Q1 G极3-5V控制电压查电源红线到D 极线路|-----------------| |正常不正常| |更换场效应管Q1 把Q1的G 极悬空,测电源控制芯片的输出端电压|-----------------------| |有无| |更换Q1或Q2 测电源控制芯片的12V和5V供电|----------------| |有无| |测PG 电源好5V(电源灰线) 查R1 及C4,更换|-------------| |正常不正常| |更换电源控制芯片更换与电源灰线相连的芯片注:常坏的元器件是电源控制芯片和场效应管以及R1 限流电阻,一般CPU 供电中15V,2.5V,主供电全无输出时,电源控制芯片坏的可能性最大,如果只有其中一项输出不正常,则是输出此项的场效应管坏的最多(如Q3 的1.5V输出)。
计算机主板开机电路的检修肖成李雪东蔡彦(湖南信息职业技术学院信息工程系湖南长沙 410200)摘要:随着新时代电子技术的高速发展,计算机主板的广泛使用,促使芯片级检测维修技术越来越受到人们的普遍需求,本文着重阐述计算机主板的开机电路的工作原理、常见故障、维修方法和注意事项等。
希望对读者有一定的参考作用。
关键字:芯片级、开机电路、故障、维修1.主板构成部分计算机主板主要由三类构件组成:电路元器件(包括集成电路、电阻、电容等元器件)、各种插槽插座接口和多层电路板[1]。
另外,主板按功能模块可划分为开机电路、供电电路、时钟电路、复位电路、BIOS 和CMOS电阻和接口电路。
2.主板开机电路工作原理主板开机电路主要是控制计算机的开启和关闭是主板中的重要单元电路,尽管在主板各部分电路的设计与应用中元器件及芯片的组合布局方式不完全相同,但是实现的原理和目的始终是一致的。
他的主要任务是控制ATX电源给主板输出工作电压,使主板开始工作。
主板开机电路通过开关电源(PW-SW)触发主板开机电路,开机电路中的南桥芯片或I/O芯片对触发信号进行处理后,最终发出控制信号,即通过控制ATX 电源的PSON阵脚(第16脚或第14脚)的电位高低来控制ATX电源的开启和关闭,继而控制主板的开启与关闭。
当PSON针脚的电压为高电平时,ATX电源中的主电源电路处于关闭状态;当PSON针脚的电压变为低电平时,ATX电源中的主电源电路便启动,开始输出各种电压,为主板及其他负载提供工作电压。
因此通过控制PSON针脚的电压高低,就控制了主板的开启与关闭。
3.主板开机电路组成主板的开机电路主要由ATX电源插座,南桥芯片,I/O(有的没有),门电路,开机按键(PW-ON),开机芯片(只有华硕主板有)和一些电阻,电容,三极管,二极管等元器件组成[1]。
如图1-1所示。

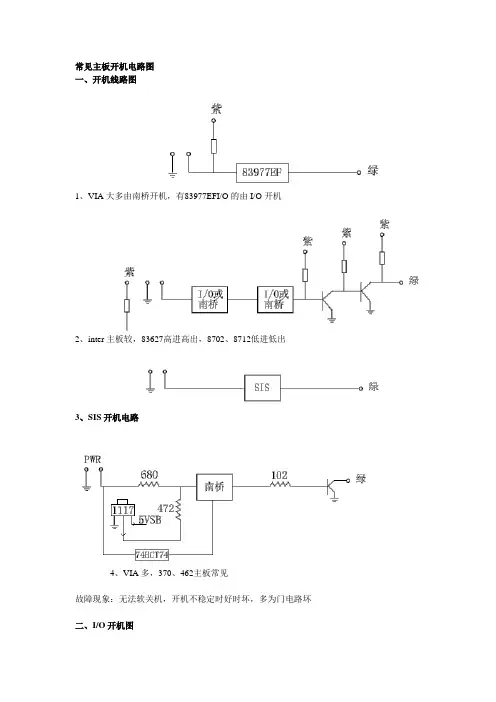

图1-1 主板开机电路实物图4.主板开机电路控制方式根据主板的设计不同,主板的开机电路控制方式也不同,有通过南桥直接控制的,有通过I/0芯片控制的,有通过门电路控制的,也有通过特殊芯片控制的[2]。
主板开机电路分析及故障检修主板开机电咱分析根据主板的设计不同,主板的开机电路控制方式也不同,有通过南桥直接控制的,有通过I/O直接控制的,也有通过电路控制的,不管开机电路控制方式如何,开机电路的功能都是相同的,即通过开机键实现电脑的开机和关机.主板开机电路工作机制主板开机电路是主板中的重要单元电路,它的主要任务是控制A TX电源给主板输出工作电压,使主板开始工作.主板开机电路通过电源开关(PW-ON)触发主板开机电路,开机电路中的南桥芯片或I/O芯片对触发信号进行处理后,最终发出控制信号,控制开机控制三极管或门电路将A TX电源的第16针脚(24针电源插头)或第14针脚(20针电源插头)的高电位拉低(A TX电源关闭状态下此脚的电压为3.5V以上),以触发A TX电源主电源电路开始工作,使A TX电源各针脚输出相应工作电压,为主板等设备提供工作电压.尽管在主板各部分电路的设计与应用中元器件及芯片的组合布局方式不完全相同.但是实现的原理与目的始终是一致的,即通过控制的PSON针脚,(第16针脚或第14针脚)的电位高低来控制A TX电源的开启与关闭,继而控制主板的开启与关闭.当PSON针脚电压为高电平时,A TX电源中的主电源电路处于关闭状态,当PSON针脚的电压变为低电平时,A TX电源中的主电源电路便启动,开如输出各种电压,因此通过控制PSON针脚夫的电压高低,就控制了主板的开启与关闭.主板开机电路组成主板的开杨电路主要由A TX电源插座、南桥芯片、I/O芯片(有的没有)、门电路、开机键、开机芯片(只有华硕主板有)和一些电阻、电容、三极管、二极管等元器件组成。
1、A TX电源接口其中第9针脚和第14针或第16针与开机电路有关联。
A TX电源中包括两种电源电路:待机电源电路和主电源电路。
2、南桥芯片南桥内部开机触发电路正常工作和条件是:为南桥提供供电。
主供电为2。
5-3。
3V,一般是A TX电源待机电压通过稳压器1117或1084等转换后向南桥供电,或直接由CMOS电池供电。
