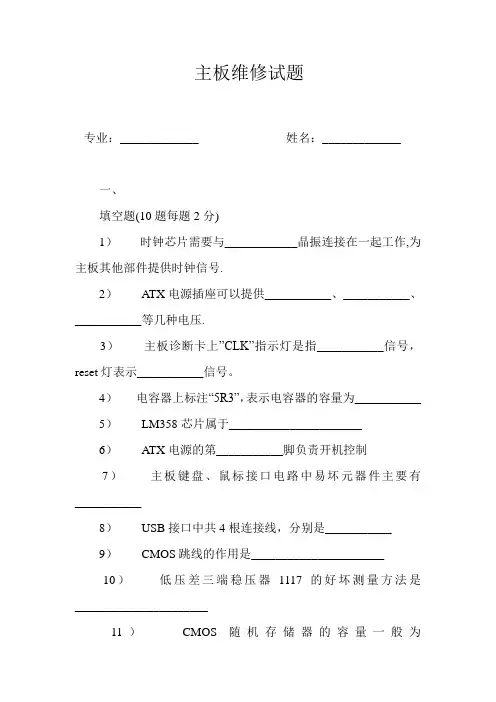

主板维修试题专业：_____________ 姓名：_____________一、填空题(10题每题2分)1）时钟芯片需要与____________晶振连接在一起工作,为主板其他部件提供时钟信号.2）ATX电源插座可以提供___________、___________、___________等几种电压.3）主板诊断卡上”CLK”指示灯是指___________信号，reset灯表示___________信号。

4）电容器上标注“5R3”，表示电容器的容量为___________ 5）LM358芯片属于______________________6）ATX电源的第___________脚负责开机控制7）主板键盘、鼠标接口电路中易坏元器件主要有___________8）USB接口中共4根连接线，分别是___________9）CMOS跳线的作用是______________________10）低压差三端稳压器1117的好坏测量方法是______________________11）CMOS随机存储器的容量一般为_________________________________12）三端可调精密稳压器TL431的作用是______________________13）主板复位电路主要由_________________________________等元器件组成。

14）主板CPU的复位信号由______________________设备产生15）单相供电电路可以提供最大___________A的电流16）BIOS芯片中的CE/CS脚的片选信号不正常，说明___________设备不正常。

二、选择题：(15题每题2分)1）___________是电脑系统中最大的一块电路板，是整个计算机的中枢。

a)cpu b)显示卡c)主板d)声卡2)下面属于主板供电电路是___________a)CPU供电电路 b)时钟电路 c)芯片组供电电路 d)内存供电电路3)下面属于主板接口电路的是___________a)键盘鼠标接口电路b)USB接口 c)串口并口电路 d)软驱硬盘接口电路4)电感器的表示符号是___________A)r B)c C)l D) d5)在ATX电源所有供电输出无误后的___________后，ATX电源会由第8引脚向主板发出3V—5V的PG信号。

计算机主板各供电电路图解主板上的供电电路常见有CPU供电电路，内存供电电路，AGP、PCI、ISA供电电路以及I/O供电电路等，这些电源电路一种是开关电源，由双场效应管(MOSFT管)和电感线圈、电解电容组成；另一种是低压差线性调压芯片组成的调压电路。

这两种电路都能够为主板上不同的芯片和组件提供精密的电源电压。

1、CPU供电电路为了降低CPU制造成本，CPU核心电压变得越来越低，于是把ATX电源供给主板的12V、5V和3.3V直流电通过CPU的供电电路来进行高直流电压到低直流电压转换。

（1）CPU供电电路组成由于CPU工作在高频、大电流状态，它的功耗非常大。

因此，CPU供电电路要求具有非常快速的大电流响应能力，同时干扰少。

CPU供电电路使用开关电源，该电源由控制（电源管理）芯片、场效应管、电感线圈和电解电容等元件组成，其中控制芯片主要负责识别CPU供电幅值，振荡产生相应的矩形波，推动后级电路进行功率输出（控制芯片的型号常见有：HIP630l、CS5301、TL494、FAN5056等），场效应管起开关控制作用，电感线圈和电解电容起滤波作用。

主板的CPU供电电路框图如图1所示。

主板的CPU供电电路框：图1 CPU供电电路框图开机后，当控制芯片获得ATX电源输出的+5V或+12V供电后，为CPU提供电压，接着CPU电压自动识别引脚发出电压识别信号VID 给控制芯片，控制芯片通过控制两个场效应管导通的顺序和频率，使其输出的电压与电流达到CPU核心供电要求，为CPU提供工作需要的供电。

CPU的供电方式又分为许多种，有单相供电电路、两相供电电路、多相供供电电路。

（2）CPU供电电路原理图2是主板上CPU核心供电电路的简单示意图，其实就是一个简单的开关电源。

+12V是来自ATX电源的输入，通过一个由电感线圈L1和电容C1组成的滤波电路，然后进入两个开关管（场效应管）组成的电路，此电路受到PMW控制芯片控制（可以控制开关管导通的顺序和频率，从而可以在输出端达到电压要求）部分的输出所要求的电压和电流，再经过L2和C2组成的滤波电路后，基本上可以得到平滑稳定的电压曲线，这就是“多相”供电中的“一相”，即单相。

主板维修实例修一个板子开机跑码OO的故障能开机，开机以后跑码00,检查CPU供电，1.8V正常，内存供电也正常，接下来检查时钟，CPU,内存，时钟都正常，量时钟供电3. 3V也正常，量PG电压为5V正常，最后检查复位,发现CPU复位电压偏低，低了 0.几伏，接下来测量PCI槽的复位，PCI槽复位正常，怀疑故障存在在北桥，因为电脑主板上所有复位都是南桥给的，但是CPU的复位是南桥给北桥北桥在给 CPU,接下来检查北桥供电，北桥供电电路中，一个LM358控制一个3055产生 L8V主供电，测量下358供电电压12V正常，MOS管输入电压3. 3V正常，控制有2.几V电压，输出为0V,怀疑管子有问题拆掉以后换上一个新的3055修复。

修一块板，开机花屏，集成显卡花屏故障，通过检查北桥与集成VGA端口的线路，首先检查VGA接口背面的滤波电容，排阻，电阻等，发现有滤波电容滤波不良，拆除滤波电容以后，开机还是花屏，怀疑北桥有故障，检查北桥供电电压 L9V正常，检查北桥附近的电容有无滤波不良，其中有两个电容出现鼓包换掉，然后还是花屏，最后怀疑北桥虚焊，加焊北桥修复。

修一块板，不触发，量开关有5V,高电平触发开关两端不接地，5V是由紫线经过电阻加到开关，32. 768KHZ两脚有压差和波形，电池电压正常，跳线高电平，南桥有1. 8VSB, PCIA14有3. 3VSB,该板子是靠南桥+1/0开机，I/O型号为W83627, 测量83627, 67脚无3. 3V电压怀疑I/O损坏，换掉I/O以后修复故障，但是还是会出现时常不开机故障，经过检查发现南北桥之间的待机电压有偏低故障，1117输出3. 3VSB正常，检查发现 LM1085的输出电压偏低到0.几伏，换掉以后修复故障。

修一个板,CPU不工作，开机跑码00,量CPU主供电12V输入电压正常，12V输入电感，12V输入电容电压都是正常的，测量上下管G级上下管G级无2. X伏控制电压，S级无输出，首先检查三项供电管G级保险电阻，防止保险电阻有开路保险电阻正常，接下来检查电压IC,首先检查12V供电，发现12V供电为OV怀疑外围有问题，检查外围电容和保险电阻，发现有一个保险电阻烧断换掉以后又烧断，怀疑有短路，经过检查C23这个贴片12V电容短路，换掉他和保险电阻修复故障。

第5章主板各电路工作原理在学习主板维修之前，我们先对主板的基本工作原理，做一个大体的讲解。

当插上ATX插头之后，ATX电源紫色线向主板上各参与开机电路的元件提供待机电压，此时主板处于等待状态，当点PWR开关后，触发开机电路，将ATX电源的绿线置为低电平，ATX电源12V、5V、3.3V向主板上输出各项供电，CPU、北桥、南桥等各主要芯片供电正常后，时钟芯片给主板上各设备送出时钟信号，南桥向主板上各设备发出复位信号，CPU被复位后，发出寻址指令，经北桥，南桥选中BIOS，读取BIOS芯片中存储的POST自检程序，由POST程序对主板上各设备包括CPU、芯片组、主存储器、CMOS存储器、板载I/O设备及显卡、软盘/硬盘子系统、键盘/鼠标等进行测试，测试全部通过，喇叭发出一声“嘟”的鸣叫，表示主板检测已经完成，系统可以正常使用。

若检测中出现问题，则会发出报警声并中断检测，此时我们使用主板DEBUG卡，根据上面显示的代码，就可以知道问题是出现在什么部分，进行针对性维修。

我们根据主板的基本工作原理，对应的把主板分为六大电路进行讲解，分别为开机电路、供电电路、时钟电路、复位电路、BIOS电路及接口电路进行讲解。

4.1主板开机电路4.1.1软开机电路的大致构成及工作原理开机电路又叫软开机电路,是利用电源(绿线被拉成低电平之后,电源其它电压就可以输出)的工作原理,在主板自身上设计的一个线路,此电路以南桥或I/O为核心,由门电路、电阻、电容、二极管（少见）三极管、门电路、稳压器等元件构成，整个电路中的元件皆由紫线5V提供工作电压，并由一个开关来控制其是否工作，(如图4-1)当操作者瞬间触发主板上POWER开关之后，在POWER开关上会产生一个瞬间变化的电平信号，即0或1的开机信号，此信号会直接或间接地作用于南桥或I/O内部的开机触发电路，使其恒定产生一个0或1的的信号，通过外围电路的转换之后，变成一个恒定的低电平并作用于电源的绿线。

主板上CPU核心供电电路的简单示意图说明电脑主板供电电路原理（维修系列二）下图（1）下图（2）主板的CPU供电电路最主要是为CPU提供电能，保证CPU在高频、大电流工作状态下稳定地运行，同时也是主板上信号强度最大的地方，处理得不好会产生串扰cross talk 效应，而影响到较弱信号的数字电路部分，因此供电部分的电路设计制造要求通常都比较高。

简单地说，供电部分的最终目的就是在CPU电源输入端达到CPU对电压和电流的要求，满足正常工作的需要。

但是这样的设计是一个复杂的工程，需要考虑到元件特性、PCB板特性、铜箔厚度、CPU插座的触点材料、散热、稳定性、干扰等等多方面的问题，它基本上可以体现一个主板厂商的综合研发实力和经验。

图1是主板上CPU核心供电电路的简单示意图，其实就是一个简单的开关电源，主板上的供电电路原理核心即是如此。

+12V是来自ATX电源的输入，通过一个由电感线圈和电容组成的滤波电路，然后进入两个晶体管（开关管）组成的电路，此电路受到PMW Control（可以控制开关管导通的顺序和频率，从而可以在输出端达到电压要求）部分的控制输出所要求的电压和电流，图中箭头处的波形图可以看出输出随着时间变化的情况。

再经过L2和C2组成的滤波电路后，基本上可以得到平滑稳定的电压曲线（Vcore，现在的P4处理器Vcore=1.525V），这个稳定的电压就可以供CPU“享用”啦，这就是大家常说的“多相”供电中的“一相”。

单相供电一般可以提供最大25A的电流，而现今常用的处理器早已超过了这个数字，P4处理器功率可以达到70~80W，工作电流甚至达到50A，单相供电无法提供足够可靠的动力，所以现在主板的供电电路设计都采用了两相甚至多相的设计。

图2就是一个两相供电的示意图，很容易看懂，其实就是两个单相电路的并联，因此它可以提供双倍的电流，理论上可以绰绰有余地满足目前处理器的需要了。

但上述只是纯理论，实际情况还要添加很多因素，如开关元件性能、导体的电阻，都是影响Vcore的要素。

主板维修教程之CPU供电电路原理及检修.txt两人之间的感情就像织毛衣，建立的时候一针一线，小心而漫长，拆除的时候只要轻轻一拉。

主板维修教程之CPU供电电路原理及检修显示器在不亮，检修重点在CPU主供电电路，CPU主供电电路是在维修中最易损坏的一个区域，它损坏后测试卡显示FF00。

主板可以加电，但CPU不工作，因为CPU需要一个稳定供电电流，才能工作。

CPU主供电损坏的特征，如一些网吧的，个人用户，单位用户可以很明显的看到周围电容鼓包漏液，电容防爆槽爆开，接到这样的主板，首先将鼓包漏液的电容进行更换，更换的耐压值可以大一点，容量可以误差不超过20%。

场效应管击穿，用万用表打在蜂鸣档上就可以判断出是哪个场效应管击穿。

通过测ATX 电源的接口对地数值也可以判断出来是5V不是12V击穿根据电容的特征去修。

一般CPU主供电电路所有与之相关电路都设置在CPU插座附近。

不会在主板上的任何地方设置它的主供电电路。

电压识别管脚VID0—VID4，也就是说CPU需要量多大的电压，需要多大的电流。

如P3的CPU需要的电压稍高，P4CPU需要的电压比较低，针对不同频率的CPU需要的电压也是一样的，所以这个主板CPU需要多大的电压必需要将自己的信息告诉电源管理芯片，电源管理芯片经过内部编程之后，输出CPU所需要正确电压。

相知道CPU供电电压是多少，自己去下载CPU底视图，里面有教你如何测CPU供电。

整个工作流程：主电的产生，电路由电源控制芯片（CPU的供电芯片U1）、声效应管（其中场效应管Q1是起电压调整作用，Q2为续流稳压作用），滤波电容（C1~CN）、电感（L1、L2）、稳压二极管（D）和一些帖片电阻电容元件等构成。

其中电源控制器的供电为12V，由ATX电源的黄线直接提供。

场效应管的供电为5V，由ATX电源红线提供（P4以上的主板由附加电源共色线提供12V）。

主板空载：主板空载，就是主板在未装CPU的情况下，按PS—ON键，U1由于得到一个12V供电电压，控制场效应管通过电感、电容会产生一个功率很低的主电压或者U1不工作，这时电压输出为零，其主要原因是CPU没有提供一个电压识别信号，来控制电源管理器产生CPU所需要的电压。

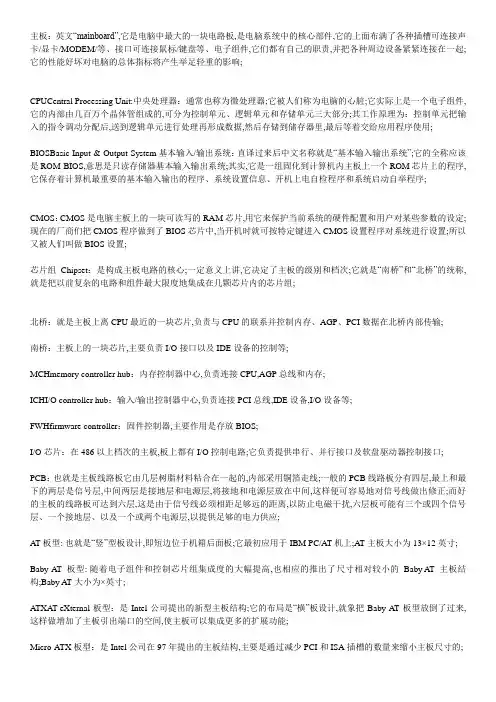

主板：英文“mainboard”,它是电脑中最大的一块电路板,是电脑系统中的核心部件,它的上面布满了各种插槽可连接声卡/显卡/MODEM/等、接口可连接鼠标/键盘等、电子组件,它们都有自己的职责,并把各种周边设备紧紧连接在一起;它的性能好坏对电脑的总体指标将产生举足轻重的影响;CPUCentral Processing Unit:中央处理器：通常也称为微处理器;它被人们称为电脑的心脏;它实际上是一个电子组件,它的内部由几百万个晶体管组成的,可分为控制单元、逻辑单元和存储单元三大部分;其工作原理为：控制单元把输入的指令调动分配后,送到逻辑单元进行处理再形成数据,然后存储到储存器里,最后等着交给应用程序使用;BIOSBasic-Input-&-Output-System基本输入/输出系统：直译过来后中文名称就是“基本输入输出系统”;它的全称应该是ROM-BIOS,意思是只读存储器基本输入输出系统;其实,它是一组固化到计算机内主板上一个ROM芯片上的程序,它保存着计算机最重要的基本输入输出的程序、系统设置信息、开机上电自检程序和系统启动自举程序;CMOS：CMOS是电脑主板上的一块可读写的RAM芯片,用它来保护当前系统的硬件配置和用户对某些参数的设定;现在的厂商们把CMOS程序做到了BIOS芯片中,当开机时就可按特定键进入CMOS设置程序对系统进行设置;所以又被人们叫做BIOS设置;芯片组Chipset：是构成主板电路的核心;一定意义上讲,它决定了主板的级别和档次;它就是“南桥”和“北桥”的统称,就是把以前复杂的电路和组件最大限度地集成在几颗芯片内的芯片组;北桥：就是主板上离CPU最近的一块芯片,负责与CPU的联系并控制内存、AGP、PCI数据在北桥内部传输;南桥：主板上的一块芯片,主要负责I/O接口以及IDE设备的控制等;MCHmemory controller hub：内存控制器中心,负责连接CPU,AGP总线和内存;ICHI/O controller hub：输入/输出控制器中心,负责连接PCI总线,IDE设备,I/O设备等;FWHfirmware controller：固件控制器,主要作用是存放BIOS;I/O芯片：在486以上档次的主板,板上都有I/O控制电路;它负责提供串行、并行接口及软盘驱动器控制接口;PCB：也就是主板线路板它由几层树脂材料粘合在一起的,内部采用铜箔走线;一般的PCB线路板分有四层,最上和最下的两层是信号层,中间两层是接地层和电源层,将接地和电源层放在中间,这样便可容易地对信号线做出修正;而好的主板的线路板可达到六层,这是由于信号线必须相距足够远的距离,以防止电磁干扰,六层板可能有三个或四个信号层、一个接地层、以及一个或两个电源层,以提供足够的电力供应;AT板型: 也就是“竖”型板设计,即短边位于机箱后面板;它最初应用于IBM PC/AT机上;AT主板大小为13×12英寸;Baby-AT板型: 随着电子组件和控制芯片组集成度的大幅提高,也相应的推出了尺寸相对较小的Baby AT主板结构;Baby AT大小为×英寸;ATXAT eXternal板型：是Intel公司提出的新型主板结构;它的布局是“横”板设计,就象把Baby-AT板型放倒了过来,这样做增加了主板引出端口的空间,使主板可以集成更多的扩展功能;AT电源：是由P8和P9两组接口组成,每个接口分别有六个针脚,支持+,+12V,-5V,-12V电压,它不支持+电压;ATX电源：ATX电源是ATX主板配套的电源,为此对它增加了一些新作用；一是增加了在关机状态下能提供一组微电流5V/100MA供电;二是增加有低电压输出;Slot 1：INTEL专为奔腾II而设计的一种CPU插座,它是一狭长的242针脚的插槽,提供更大的内部传输带宽和CPU 性能;Socker 370：INETL为赛扬系列而设计的CPU插座,成本降低;支持规格,核心电压左右;Socker 370 II：INETL为Pentium III Coppermine和Celeron II设计的,支持规格,核心电压左右;Slot A：AMD公司为K7系列CPU定做的,外形与Slot 1差不多;Socket A：AMD专用CPU插座,462针脚;Socker 423:INTEL专用在第一代奔腾IV处理器的插座;Socket 478：Willamette内核奔腾IV专用的CPU插座;SIMMSingle-In-line-Menory-Modules：一种内存插槽,72线结构;DIMMDual-Inline-Menory-Modules：一种内存插槽;168线结构;SDRAMSynchronous Burst RAM：同步突发内存;是168线、电压、带宽64bit、速度可达6ns;是双存储体结构,也就是有两个储存阵列,一个被CPU读取数据的时候,另一个已经做好被读取数据的准备,两者相互自动切换,使得存取效率成倍提高;并且将RAM与CPU以相同时钟频率控制,使RAM与CPU外频同步,取消等待时间,所以其传输速率比EDO DRAM快了13%;SDRAM采用了多体Bank存储器结构和突发模式,能传输一整数据而不是一段数据;DDR RAMDouble Data Rate：二倍数据速度;它的速度比SDRAM提高一倍,其核心建立在SDRAM的基础上,但在速度和容量上有了提高;对比SDRAM,它使用了更多、更先进的同步电路;而且采用了DLLDelay Locked Loop：延时锁定回路提供一个数据滤波信号DataStrobe signal;当数据有效时,存储控制器可使用这个数据滤波信号来精确定位数据,每16次输出一次;DDR本质上不需要提高时钟频率就能加倍提高SDRAM的速度,它允许在时钟脉冲的上升沿和下降沿读出数据,因此,它的速度是标准SDRAM的两倍;RDRAMRambus DRAM：是美国RAMBUS公司在RAMBUSCHANNEL技术基础上研制的一种存储器;用于数据存储的字长为16位,传输率极速指标为600MHz;以管道存储结构支持交叉存取同时执行四条指令;Direct RDRAM：是RDRAM的扩展,它使用了同样的RSL,但接口宽度达到16位,频率达到800MHz,效率更高;单个传输率可达到s,两个的传输率可达到s;ECCError Checking and Correcting:就是检查出错误的地方并予以纠正;PC133：因为Intel P III支持133MHz外频,需要有与其相适应的内存带宽,所以就出现了PC133,它的时钟频率达到133MHz,数据传输率为S;CACHE：就是缓存,它分为一级缓存和二级缓存;它是为内存和CPU交换数据提供缓冲区的;只所以大部分主板上都IDEIntegrated Device Electronics：一种磁盘驱动器的接口类型,也称为A TA接口;是由Compag和Conner共同开发并由Western Digital公司生产的控制器接口,现已作为一种接口标准被广泛的应用;它最多可连接两个IDE接口设备,允许最大硬盘容量528兆,控制线和数据线合用一根40芯的扁平电缆与硬盘接口卡连接;数据传输率为;EIDEEnhanced IDE增强性IDE：是Pentium以上主板必备的标准接口;主板上通常可提供两个EIDE接口;在Pentium 以上主板中,EDIE都集成在主板中;RAID：一般称为磁盘阵列,其最主要的用途有二个,一个就是资料备份Mirroring,或称资料保全,另一个用途就是加速存取Stripping; 一般常听到RAID 1就是指备份这个功能,而RAID 0就是加速功能,RAID 0+1就是两者兼具,用白话一点来说,指的就是备份与加速功能;ULTRA DMA/66：是一种硬盘接口规范,它的突发数据传输率为66MB/S,而且它可以减少CPU工作负担,有利于提高整体系统效率;ATA100接口：就是拥有100MB/秒的接口传输率,使用80针接口电缆,其中有40根地线,可以避免数据收发时的电磁干扰的一种接口标准;ATA 100完全向下兼容传统的IDE,包括PIO、ATA/33、A TA/66等;PCI总线Peripheral Component Interconnect:外部设备互连：属于局部总线是由PCI集团推出的总线结构;它具有133MB/S的数据传输率及很强的带负载能力,可支持10台外设,同时兼容ISA、EISA总线;AGP插槽Accelerated-Graphics-Port:加速图形端口：它是为提高视频带宽而设计的总线结构;它将显示卡与主板的芯片组直接相连,进行点对点传输;但是它并不是正规总线,因它只能和AGP显卡相连,故不具通用和扩展性;其工作的频率为66MHz,是PCI总线的一倍,并且可为视频设备提供528MB/S的数据传输率;所以实际上就是PCI的超集;AGP 1X/2X/4X：AGP 1X的总线传输率为266MB/s,工作频率为66MHz,AGP 2X的总线传输率为532MB/s,工作频率为133MHz,电压为,AGP 4X的总线传输率为s,工作频率为266MHz,电压为;AMRAudio/Modem Riser声音/调制解调器插卡：是一套开放的工业标准,它定义的扩展卡可同时支持声音及Modem 的功能;采用这样的设计,可有效降低成本,同时解决声音与Modem子系统目前在功能上的一些限制;CNRCommu-nicationNotwork Riser通讯网络插卡：是AMR的升级产品,从外观上看,它比AMR稍长一些,而且两着的针脚也不相同,所以两者不兼容;CNR能连接专用的CNR-Modem还能使用专用的家庭电话网络Home PNA,具有PC 2000即插即用功能,比AMR增加了对10/100MB局域网功能的支持;ACRAdvanced Communication Riser高级通讯插卡：是CNR的升级产品,它可以提供局域网,宽带网,无线网络和多声道音效处理功能,而且与AMR兼容;SCSISmall Computer System Interface：的意义是小型计算机系统接口,它是由美国国家标准协会ANSI公布的接口标准;SCSI最初的定义是通用并行的SCSI总线;SCSI总线自己并不直接和硬盘之类的设备通讯,而是通过控制器来和设备建立联系;一个独立的SCSI总线最多可以支持１６个设备,通过SCSII D来进行控制;USBUniversal Serial Bus通用串行总线：它不是一种新的总线标准,而是电脑系统接驳外围设备如键盘、鼠标、打印机等的输入/输出接口标准;是由IBM、INTEL、NEC等著名厂商联合制定的一种新型串行接口;它采用Daisy Chain 方式进行连接;由两根数据线,一根5V电源线及一根地线组成;数据传输率为12MB/s;FDD：比IDE插槽稍短一点,专门用来插软驱;COM端口：一块主板一般带有两个COM串行端口;通常用于连接鼠标及通讯设备如连接外置式MODEM进行数据通讯等;PS/2口：是一种鼠标/键盘接口,一般说的圆口鼠标就接在PS/2口上;IRQINTERRUPTREQUEST：中断请求;外设用来向计算机发出中断请求信号;ACPI电源接口：是Pentium以上主板特有的一种新功能;作用是在管理电脑内部各种部件时尽量做到节省能源;AC'97规范：由于声卡越来越贵,CPU的处理能力越来越强大,所以Intel于1996年发布了AC97标准,它把声卡中成本最高的DSP数字信号处理器给去掉了,而通过特别编写驱动程序让CPU来负责信号处理,它工作时需要占用一部分CPU资源;温度检测：CPU温度过高会导致系统工作不稳定甚至死机,所以对CPU的检测是很重要的,它会在CPU温度超出安全范围时发出警告检测;温度的探头有两种：一种集成在处理器之中,依靠BIOS的支持；另一种是外置的,在主板上面可以见到,通常是一颗热敏电阻;它们都是通过温度的改变来改变自身的电阻值,让温度检测电路探测到电阻的改变,从而改变温度示数;前言前言:各位在实际维修前必须先了解基板的基本架构,因为每一块M/B的架构都不一样目前是以Intel 架构最为普遍所以初学者最好以维修Intel 架构之M/B为第一优先,另外在维修前你必须先了解各种维修工具的操作方法及使用时机;并且请了解各机种的BIOS Error Code 代表的意义;在所有的M/B 拿你的手上时可以先行目检,其实有部份的不良可以目视的方式看出来,所以目检是非常重要的,当然若是你了解M/B 的架构可以从各不良点针对该Function 目检也许可以很快的找出问题出现在那里;在维修时有部份的不良板须更换零件,你在更换零件之前须要先确认零件不良不是因制程不良造成的问题,所以在更换零件之前请先把可以重新焊接的部份BGA 零件无法重焊故不必重新焊接,再行重焊一次如此可以减少零件误判或是责任单位归属的问题;另外若你判定不良问题是由于制程不良造成的问题,请在拆下零件后再针对该零件的不良讯号再行确认,以确保非零件造成的误判;如:你发现某一零件的某二个讯号Short ,在你拆下零件后请再量测此零件的此二个讯号是否short 若不是Short 再判定为制程造成的不良;其实维修并不困难,只要你的观念清楚,找问题的方向正确基本上80%的不良板都可以找出不良点;ff\00的维修1. 开启电源Check 是否有电源若无电源请即刻关闭总开关并检查所有零件是否有烧毁的现像若无电源请用电表量测所有电源是否有short 的现像2. 量测所有M/B 上之Crystal 是否振荡,频率及振幅是否正确3. 量测M/B 上所有的电源+3V,+5V,+12V,-12V,-5V,Vcore,VIO,,是否正确4. 插上Debug Card , Check 所有Address , Data 是否有送出.5. 若是发现只有Address 请检查BIOS 是否为空烧6. 若BIOS 更换后还是无法Work 请检查BIOS 的Address 是否有收到7. 若Address 是正确,请检查BIOS CS 是否动作8. 若BIOS CS 有动作请检查Memory Read 是否动作9. 有时BIOS 电源未Input 有会造成无法Work,所以在检查所有信号前请务必确认该零件之电源都是正确,且电压clock 表示Chipset 和CPU,或是Chipset 与Chipset 无法同步更别提数据传输;11. 电源是所有电路之母,就好像汽车要有汽油才能走,所以若你收到的不良M/B 其中有任一电源未输入,必须设法先让所有电源有Input 到M/B 中,在你解决了电源问题之后往往原本的问题也许就跟若迎刃而解;12. 你可否有思考过M/B 中BIOS 的扮演的角色,其实 BIOS 中所存的数据就是一些程序及数据的组合,它提供系统在开机前的一些基本测试的过程及基本Chipset 初始化的动作.你知道System 在Boot 之前的第一笔数据EA 5B E0 00 F0 其实一条长程跳跃指令JMP F000:E05B当然这是For Award BIOS 来讲,若是其它的BIOS 也许在Address 上是有点差异的,但基本上第一个BIOS 由BIOS 送出一定是”EA”,BIOS 在系统上也是Memory 的一部分;所以在BIOS 读不到数据时你必须检查所有接到BIOS 的Address & Data 是否有断线或Short 的现像另外一些Control 讯号也要检查,因为若Control 讯号无法发出即使Address 正确BIOS 也不会放数据放在Data Bus 上;所以若你发现一连串的数据都是一样的00或FF 请注意也许就是Control 有问题;13. 目前Intel 有开发出一新的BIOS 组件叫FWH Firmware Hub 这颗组件的功能其实和之前用Flash ROM 的方式是差不多只是它的功能较多,而且这颗组件还有Clock 才会Work 所以在维修前必须先Check 是否有clock 再换零件.此组件也有二个RESET 讯号RST 及Init这二个讯号必须正常FWH 才会动作.另外有一个讯号必须在RST动作前就必须设定完毕就是ICInterface configuration PIN,因为此零件有两种Mode 可动作其中一个Mode 是FWH 就是M/B 目前Default 的动作另外一个Mode 叫A/A MUX for 烧录使用;c1的维修C1,28维修流程:1. 若插上DIMM 发现Debug 停在C1 Or 28 即BIOS 在Check Memory 时有问题产生无法进入下一个流程;2. 此时请把每根DIMM Socket 都插上Memory Module .再开机检查状况是否还是一样3. 把所有Memory Module 全数移除再分别于每个DIMM Socket 上插上Memory Module ,检查是否有任一个socket 插槽是可以Work若有其中任一Socket 可以Work 表示必须check 所有无法work 的DIMM Socket 的讯号.4. 检查DIMM Socket 无法Work 的流程:请先Check 每根DIMM 的Clock 是否正确,LEVEL &频率是否正确另外请检查每根DIMM 的Clock 数量是否正确5. MEMORY 的架构是采数组方式排列所以MA 是其Address,在要读取或写入数据之前会送出行 Address 及列Address 那DIMM 如何知道是行Address 或是列Address 就是以CAS , RAS 为准.所以在维修Memory 问题前可先行Check CAS , RAS 是否有动作以示波器量测讯号是否有动作你可以一直按Reset 使M/B 一直重复POST 的动作如此你就可以Check 出此讯号是否有动作;若想要知道详细动作及讯号动作的先后顺序可参考SDRAM 的动作原理;6. 另外有些M/B 若未上DIMM 时Clock 并不会送出,所以要检查Clock时请先插上DIMM;05\07\0d 的维修05 维修流程:1. 由Error Code 上的定义05代表为Keyboard Controller 在BIOS 基本测试时无法Pass ,所以造成系统停在”05”2. 维修方式请先检查Keyboard 的IRQ 是否正常,Keyboard 的解验线路是否正常07 维修流程:1. 07 是BIOS 在检查CMOS 是否正常另外也会侦测Battery 是否正常2. 在拿到07 此类的M/B 可先检查其Battery是否正常3. 另外也要检查CMOS IC 是否正常有部分的M/B CMOS IC 是外接如ALI 系列的Chipset;4. 有些M/B 其CMOS 是整合到南桥中或是ICH中所以在维修时要注意是否有可能是Chipset 故障;5. 另外目前的M/B 大多是将RTC 内建于chipset 中故在Chipset 的周围都会有一颗筒状的X’Tal .这个Crystal 就是提供M/B RTC 线路的时基,以使M/B 的及时时间线路可以准确的工作;0d 维修流程:1. 0d是BIOS 在侦测VGA Card 是否存在的一段程序,BIOS 会在这段时间去检查所有的Slot 是否有插上VGA Card,若是没有插上的话就会2. 一般而言必须先了解VGA Card 是插在那个Slot,以目前的M/B 来讲都是插在AGP Slot ,所以在维修时请先检查4. 若VGA 是ON Board 它的VGA BIOS 是和M/B 合并在一起所以你可以先换换BIOS 再检查是否可以开机;5. 因为VGA Type 是取决于CMOS 中的VGA Type设定,一般是设定在 VGA/EGA 即彩色影象卡;所以若CMOS 内容有错也可能造成VGA 无法动作;此时可以清除CMOS 看看VGA 会不会变正常同时要补充一点：在遇到05 07 0d的问题是,也要兼顾考虑I/O chipset 坏的可能通常情况下用温度判断就可以“3D,4E”的维修3d 维修方式:1. 基本上目前的Mouse 都是使用PS/2 界面也就是和KeyBoard 共享一颗Controller 所以若是系统当在3D 有可能是在Initialize PS/2 Mouse 时出现了问题,在此时你可以量测IRQ 12 因为一般Mouse 都是使用这个IRQ所以你可以先检查这个IRQ 是否有问题;2. 另外Mouse 有部分的问题与Keyboard 的维修方式雷同.只是差别于Mouse Address 不同;4E 维修方式:1. 一般4E是BIOS show 错误讯息的时机,若是当在4E会有二种不同的状况,第一种是没有画面此时你必须检查VGA Card 是否有插好,另外一种状况是Keyboard 无法动作此时必须检查Keyboard 是否可以正常工作2. 你一定会问为什么在05 时就已经检查过Keyboard 在4E时又要再检查一次呢,其实若是系统未当在05表示在初始化Keyboard controller 时并未发生问题;有可能是Keyboard controller 和Keyboard 间无法Work 造成Keyboard 无法动作.3. BIOS 在05阶段只是作初始化的工作,有些讯号在初始化的过种并无法检查出问题只有在实际应用上才会出现问题.4. 请你打开线路图,你会发现Keyboard controller 和外部Keyboard 的沟通讯号只有5个排除VCC 及GND 剩下三个其中有一PIN 是NC Pin 所以实际上应用的PIN 只有KBData ,KBClk 两个讯号;5. Keyboard 是以串行方式和M/B 沟通KBDA TA 是用来传送Data ,KBCLK 是用来同步用;注:后来的M/B 上的应用有许多地方为了节省空间及成本,在某些低速的场合都是以串行的方式来进行沟通如SMBUS6. Keyboard 内部其实也有一颗Keyboard Controller ,其功能除了与M/B沟通外它也扮演了Keyboard 按钮的侦测及译码的工作;所以电源及GND在维修Keyboard 时也是一个重要的检查点.不认硬盘、光驱的维修1. 一般而言在DEBUG Show “FF”时表示POST 基本测试已经完成;BIOS 此时会把系统控制权交给OS Windows 98 , Linux , UNIX , MS-DOS ,OS/2, Windows NT ….. ;但要把控制权交给OS 之前须把OS 先Load 到Main Memory 中所以BIOS 会先读取HDD 或 Floppy 的第零轨的数据进而把整个操作系统启动;2. 所以在开机时若BIOS 找不到HDD 或Floppy 中未有任何磁盘则计算机就会停往;并Show 出错误讯息.但测试线是用HDD Boot 所以一般而言须朝向HDD 的问题来找起,一般来说若BIOS 是使用 Award 则你可以利用CMOS Menu 一般是按Del 进入有些M/B 是按其也的按钮你可以找到一个叫HDD Auto Detect 的功能它可以协助你是否BIOS 无法找到HDD若是BIOS你用此功能无法找到HDD 表示IDE 的界面有问题你必须找出线路图上所有的IDE 讯号在M/B 上有二个40 PIN 的排针,一个叫Primary IDE 一个叫Secondary IDE 你可以试若将HDD 插在另外一个排针并且再执行一次HDD Auto Detect 的功能.若可以找到HDD 表示主要的IDE 界面的问题.若仍然无法找到请确定所有讯号都正常再行Check;另外你也可以在进CMOS Menu 后先Check 是否HDD 的功能有被Disable ,因为有一些M/B 因为 BIOS 的BUG 有时候会有此功能被关闭的可能;所以若是遇到这类的M/B 你可以清除CMOS 也许可以解决此问题;3. 有时No Boot 并不是IDE 找不到而是BIOS 在Load OS 时当掉,以前有些机种有L2 Cache ,你可以试着把L2 Cache 关掉,若是可以解决这问题你就可以朝Cache 方向维修;但若题M/B 没有Cache 的机种,牵涉的层面较广所以不在此处讨论;不过你可以朝CPU 电压 Vcore, VIO Vref….,Chipset VCC部份下手,另外若是电压有噪声也有可能造成系统当机;在维修时有检查CLOCK,其实若题CLOCK 不够干净也有可能造成系统当机.4. 之前有提到Cache 的维修方式,一般而言M/B 上都有一颗CACHE Controller 一般都是北桥你以检查线路上与此成无谓的浪费,所以初期在维修时不建议各位更换零件,若要更换零件请请教较资深的人BIOS自检报错信息微机在启动的时候,主板BIOS会对所有硬件设置进行自检,一旦发生错误或故障,BIOS除了发出响铃以外,还会在显示屏幕上提示出错信息,下面归纳一部分常见出错提示：----BIOS ROM checksum error-System halted翻译：BIOS 信息在进行总和检查 checksum 时发现错误,因此无法开机;解析：会遇到这种问题...通常是「死定了」通常是因为 BIOS 信息刷新不完全所造成的.----CMOS battery failed翻译：CMOS 电池失效;解析：这表是 CMOS 电池的电力已经不足,请更换电池;----CMOS checksum error-Defaults loaded翻译：CMOS 执行整和检查时发现错误,因此载入预设的系统设定值;解析：通常发生这种状况都是因为电池电力不足所造成,因此建议先换电源看看;如果此情形依然存在,那就有可能是 CMOS RAM 有问题,而因为 CMOS RAM 我们个人是无法维修的,所以建议送回原厂处理;----Display switch is set incorrectly翻译：显示开关配置错误;解析：较旧型的主机板上有 Jumper 可设定萤幕为单色或彩色,而此讯息表示主机板上的设定和 BIOS 里的设定不一致,所以只要判断主机板和BIOS谁为正确,然后更新错误的设定即可;----Press ESC to skip memory test翻译：在内存测试中,可按下 ESC 略过;解析：如果你在 BIOS 内并没有设定快速测试的话,那么开机就会执行电脑零件的测试,如果你不想等待,可按 ESC 略过或到 BIOS 内开启 Quick Power On Self Test一劳永逸----HARD DISK initizlizing Please wait a moment...翻译：正在对硬盘做起始化 Initizlize 动作;解析：这种讯息在较新的硬盘上根本看不到;但在较旧型的硬盘上,其动作因为较慢,所以就会看到这个讯息;----HARD DISK INSTALL FAILURE翻译：硬盘安装失败;解析：遇到这种事,请先检查硬盘的电源线、硬盘线是否安装妥当或者硬盘 Jumper 是否设错例如两台都设为 Master 或 Slave;----Primary master hard disk fail翻译：POST 侦测到 Primary master IDE 硬盘有错误;解析：遇到这种事,请先检查硬盘的电源线、硬盘线是否安装妥当或者硬盘 Jumper 是否设错例如两台都设为 Master 或 Slave;----Primary slave hard disk fail翻译：POST 侦测到 Primary slave IDE 硬盘有错误;解析：遇到这种事,请先检查硬盘的电源线、硬盘线是否安装妥当或者硬盘 Jumper 是否设错例如两台都设为 Master 或 Slave;----Secondary master hard fail翻译：POST 侦测到 Secondary master IDE 硬盘有错误;解析：遇到这种事,请先检查硬盘的电源线、硬盘线是否安装妥当或者硬盘 Jumper 是否设错例如两台都设为 Master 或 Slave;----Secondary slave hard fail翻译：POST 侦测到 Secondary slave IDE 硬盘有错误;----Hard disks disagnosis fail翻译：执行硬盘诊断时发生错误解析：这种讯息通常代表硬盘本身故障...你可以先把这颗硬盘接到别的电脑上试试看,如果还是一样的问题,那只好送修了;----Floppy disks fail翻译：无法驱动软驱;解析：先检查软软驱线有没有接错或松脱电源线有没有接好如果这些都没问题,那可能就是软驱故障了;----FLOPPY DISKS fail80翻译：无法驱动软驱;解析：先检查软驱线有没有接错或松脱电源线有没有接好如果这些都没问题,那可能就是软驱故障了;----FLOPPY DISKS fail40翻译：无法驱动软驱;解析：先检查软驱线有没有接错或松脱电源线有没有接好如果这些都没问题,那可能就是软驱故障了;----Keyboard error or no keyboard present翻译：此讯息表示无法启动键盘;解析：检查看看键盘连接线有没有插好把它插好即可;----Memory test fail翻译：内存测试失败;解析：通常会发生这种情形大概都是因为内存不兼容或故障所导致,所以请先以每次开机一条内存的方式分批测试,找出故障的内存,把它拿掉或送修即可;----Override enable-Defualts loaded翻译：目前的 CMOS 组态设定如果无法启动系统,则载入 BIOS 预设值以启动系统;解析：可能是你在 BIOS 内的设定并不适合你的电脑像你的内存只能跑PC100但你让它跑PC133 ,这时进入 BIOS 设定画面把设定以稳定为优先做调整即可;----Press TAB to show POST screen翻译：按 TAB 可以切换幕萤显示;解析：有一些 OEM 厂商会以自己设计的显示画面来取代 BIOS 预设的 POST 显示画面,而此讯息就是要告诉使用者可以按 TAB 来把厂商的自定画面和 BIOS 预设的 POST 画面来做切换;微机主板维修思路开机：不开机就是CPU不工作查找步骤：先查信号再查阻值;1、供电跳线超频就是改变CPU工作电压;〈1〉CPU供电插上负载看有无——无,看三极管的三种供电一种5V,另外两面三种是电压IC输出给效应管G极的一个4点多伏一个7点多伏的电压——IC供电12V/5V——直接提供电压的电源插座;如有12V无输出——IC坏输出不是4点多伏和7点伏的电压——IC坏OR 三极管坏CPU工作电压低如电压IC输出是10V——3极管坏OR 开路;当不插CPU工作电压正常;,插上CPU 工作电压没有或偏低,——电压IC坏OR 负载短路;。

CPU主供电不正常维修方法当诊断卡不跑代码，我们首先要查CPU主供电是否正常。

一、检修思路1．量CPU旁边场效应管的D极是否正常。

上管有12V，下管有1.5V左右。

2．如不是这两个电压，就是CPU主供电不正常了。

3．高的12V我们不管，我们只管那个1.5V的。

主供电不正常分为几种情况，一种是电压为0，一种是偏低，还有偏高的。

4．电压为0的检修方法，我们先摸一下场效应管是否发烫，表面有无烧焦的痕迹和异味，电解电容有无漏液等，如有直接换掉。

5. 接着我们断电量主供电点的对地阻值是否为0欧左右，正常插CPU应为10欧，不插为30欧。

6. 如为0欧，肯定是有短路的了，有可能北桥短路，CPU短路，滤波电容短路，场效应管击穿。

7. 如阻值正常，我们看场效应管的G极是否有正常的高电平，如没有是不是G极对地短路，可断电量对电阻值。

8. G极对地短路不是场效应管就是电源IC。

断开脚量就知道是哪个了。

9. G极没短路电压又没有，查电源芯片的工作条件是否具备，具备了就直接更换。

10．G极正常，D极又没对电短路。

那就是上管没有12V电压了，场管全部开路是不可能的。

二、检修步骤主供电为0 用手触摸场管、电源芯片，用眼看相关元件有无外观问题，如电容漏液等↓断电查供电点有无对地短路有→逐步排除可能短路的元件，如场管、CPU、北桥（有无发烫）、电容等↓无查所有下管的G极是否都有高电平有→查上管的12V供电↓无断电量所有下管的G极，有无对地短路的是→断开脚判断是场效管还是电源IC↓无查电源IC工作条件是否正常否→查不正常的原因↓正常换电源IC主供电偏低↓断电量所有下管的G极是否对地短路是→断开脚判断是场效管还是电源IC↓否有场管未工作，须用手去感知温度没温度→换那个↓查不出来断电量场管三个引脚的对地阻值，找出不同的，换掉三、根据诊断卡代码查故障1．如果一开机只有电压、时钟显示，而没有代码显示就检查CPU有无损坏。

2．如果诊断卡不跑代码或跑到00、FF、C0、D1、E0、CF 、F0、F8、O1、O2停止，一般是主板南北桥、BIOS、I/O或CPU有问题。

第1篇一、实验目的1. 掌握主板常见故障的诊断方法。

2. 熟悉主板故障的维修步骤。

3. 提高动手实践能力和问题解决能力。

二、实验器材1. 故障主板 1块2. 数字万用表 1台3. 常用工具（如螺丝刀、橡皮擦等）1套4. 备用元件（如内存条、显卡、电容等）若干三、实验步骤1. 故障现象观察首先，仔细观察故障主板，记录下故障现象。

本实验中，故障主板开机后无法正常启动，屏幕显示“无信号”。

2. 故障诊断（1）检查电源连接首先，检查电源线是否连接牢固，电源插座是否接触良好。

（2）检查内存条将内存条拔出，重新插回插槽中，确保内存条与插槽接触良好。

（3）检查显卡将显卡拔出，重新插回插槽中，确保显卡与插槽接触良好。

（4）检查CPU拔出CPU，检查CPU风扇是否转动，散热片是否清洁。

（5）检查电源管理芯片使用数字万用表测量电源管理芯片（如RT9227A）的供电电压，确认电压是否正常。

（6）检查电容使用数字万用表测量电容的容量和耐压值，确认电容是否正常。

3. 故障维修（1）根据故障诊断结果，进行故障维修。

a. 如果电源连接不良，重新连接电源线。

b. 如果内存条接触不良，重新插回内存条。

c. 如果显卡接触不良，重新插回显卡。

d. 如果CPU风扇转速慢或不转，更换CPU风扇或清理散热片。

e. 如果电源管理芯片损坏，更换电源管理芯片。

f. 如果电容损坏，更换电容。

4. 故障验证在完成故障维修后，重新启动主板，观察故障是否已排除。

四、实验结果与分析1. 故障现象：开机后无法正常启动，屏幕显示“无信号”。

2. 故障原因：经诊断，发现故障主板电源管理芯片（RT9227A）损坏。

3. 故障维修：更换了损坏的电源管理芯片后，故障主板恢复正常。

五、实验总结1. 通过本次实验，掌握了主板常见故障的诊断方法。

2. 学会了主板故障的维修步骤，提高了动手实践能力和问题解决能力。

3. 深入了解了主板工作原理，为今后维修其他主板故障奠定了基础。

主供电为0断电查供电点有无对地短路J无查所有下管的G极是否都有高电平J无断电量所有下管的G极，有无对地短路的J无查电源IC工作条件是否正常J正常电容等是T断开脚判断是场效管还是电源IC否T查不正常的原因CPU主供电不正常维修方法当诊断卡不跑代码，我们首先要查 CPI主供电是否正常。

一、检修思路1. 量CPL旁边场效应管的D极是否正常。

上管有12V,下管有1.5V左右。

2. 如不是这两个电压，就是 CPL主供电不正常了。

3. 高的12V我们不管，我们只管那个1.5V的。

主供电不正常分为几种情况，一种是电压为 0, —种是偏低，还有偏高的。

4. 电压为0的检修方法，我们先摸一下场效应管是否发烫，表面有无烧焦的痕迹和异味，电解电容有无漏液等，如有直接换掉。

5. 接着我们断电量主供电点的对地阻值是否为 0欧左右，正常插CPI应为10欧，不插为30欧。

6. 如为0欧，肯定是有短路的了，有可能北桥短路，CPU S路，滤波电容短路，场效应管击穿。

7. 如阻值正常，我们看场效应管的 G极是否有正常的高电平，如没有是不是 G极对地短路，可断电量对电阻值。

8. G极对地短路不是场效应管就是电源IC。

断开脚量就知道是哪个了。

9. G极没短路电压又没有，查电源芯片的工作条件是否具备，具备了就直接更换。

10. G极正常，D极又没对电短路。

那就是上管没有 12V电压了，场管全部开路是不可能的。

、检修步骤用手触摸场管、电源芯片，用眼看相关元件有无外观问题，如电容漏液等有T逐步排除可能短路的元件，如场管、CPU北桥（有无发烫）有T查上管的12V供电主供电偏低断电量所有下管的G极是否对地短路是T断开脚判断是场效管还是电源ICJ否有场管未工作，须用手去感知温度没温度T换那个J查不出来断电量场管三个引脚的对地阻值，找出不同的，换掉三、根据诊断卡代码查故障1如果一开机只有电压、时钟显示，而没有代码显示就检查 CPU 有无损坏。

2. 如果诊断卡不跑代码或跑到 00、FF 、C0 D1 E0 CF 、F0、F8、01、02停止，一般是主板南北桥、 BIOS I/O 或CPI 有问题。

1．BIOS作用：ＢＩＯＳ是开机初始化，检测系统安装设备类型，数量等。

2．RESET的产生过程：ＰＧ→（门电路，南桥）→ＲＥＳＥＴ复位（ＩＳＡ槽Ｂ２脚，ＰＣＩ槽Ａ８脚，ＡＧＰ槽Ｂ４脚，ＩＤＥ的确１脚）3．CLK产生过程晶振门电路南桥ISA 20脚PCI 的D8 AGP的D4 OSC 基本时钟开电就有，直接送到ISA的B30，如没有OSC 则时钟发生器坏4．主板不能触发电源排线的灰线经过一个三极管或门电路（244，245）受IO芯片控制和南桥，再从IO 和南桥到PW―ON 插针。

（ATX 电源可以强行短路8脚与地来触发主板）5．判断主板的故障时，一定要测CPU 三组电压3.3V 1.5V 2V RESET,SCLK,内存供电3.3V,是否正常,再看其他的原因.6．实时时钟的晶振坏只是时间不走.7．CPU旁边的两个大管当不上CPU 时,可能无电压输出,插上CPU,应有3.3V和1.5V给CPU 剩下的2.0V 内核由旁边的一个小管子供给.8．有些SCLK 信号不经过南桥,直接到CPU 脚和AGP.PCI9．电源插座（主板上）各电压通向哪里？掌握RESET、CLK、READY、PG信号产生RESET、PG→时钟发生器→CPU（RESET）。

主板上印制线曲曲折：是为了满足信号同步的需要。

１０．BIOS的22脚CS（片选）由CPU产生→北桥→南桥→BIOS的２２脚。

１１．若诊断卡跳Ｃ１－Ｃ６，Ｕ１－Ｕ６表示不读内存①首先看内存是否有短路，接触不良。

②查内存的ＲＡＳ，ＣＡＳ，ＣＳ，ＶＣＣ。

１２．若不能触发，查灰线→经过电阻，电容→７４１４门电路→南桥→ＩＳＡＢ０２，ＰＣＩＤ８，ＣＰＵ。

１３．若橙线性３．３Ｖ对地适中多为ＢＧＡ故障①ＢＧＡ，②Ｉ／Ｏ芯片，③时钟发生器，④电源ＩＣ。

１４．ＤＢＳＹ（３７０ＣＰＵ上就有）→数据忙信号：拆下ＢＩＯＳ，插上ＣＰＵ，测若无波，北桥坏，前提是（ＣＬＫ，ＲＥＳＥＴ，ＶＣＣ）都具备。

主板内存供电电路维修详解今天写的这例故障十分普遍，修理过程也比较简单，所以拍了一些照片上来简述一下！希望大家能够看明白！今天下午盱眙高达电脑维修公司接到了一块SOLTEK 845PE 主板，故障现象是不能点亮，伴随着蜂鸣器长鸣报警！从报警声得知故障是内存部分，但客户已经更换过其它内存试过，情况还是一样，就此可以判断故障原因是北桥与内存槽的连接线路零件或内存供电问题。

从下图中测试卡显示结果也证明了是不能正确检测到内存。

主板测试显示内存部分有问题。

首先检查内存的第七脚供电电压是否是标准的DDR 2.5V 供电，看下图：内存供电脚，内存左面左数第七脚。

从万用表的读书可以看出，内存供电电压只有1.8V 左右。

离DDR的标准电压2.5V 相差甚大！知道具体原因就好办了，顺着内存插槽的第7脚跟着线路找到了内存供电MOS 管，汗一下！！居然在AGP槽尾部下面，傍边还有两个小电解电容！这样就增加了更换难度！为了避免伤及傍边的零件及AGP槽，唯有先拆下电容再用风枪底部辅助加热，上面用电烙铁拆下！（拆下的经过因为双手进行，没有第三只手拍照了）从该主板上拆下的MOS可以看到已经烧了一个白色的圈！准备装上一个代用的3055 MOS 管！安装过程也是双手进行，也没有第三只手拍照！下图是装好并清理干净PCB后的效果！除了焊锡比较新外可以说和原装没有任何分别！装好MOS管后可以试机了，装上内存等必要部件，通电！看下图测量结果：重新测量内存供电电压，已经恢复到DDR需要的2.5V 电压。

再装上显卡，可以点亮了～！测试卡的走数也跑到了下一步了！屏幕也出现了自检信息！还以为全部问题解决了！谁知道还有问题，CMOS不能保存（电子电压正常）！再经过检查，一直通电的情况下没问题，拔下电源立刻清零了！从现象来看肯定是备用电子切换电路问题，很容易就查到了是一只三极管开路了！换上立刻正常！请浏览后下载，资料供参考，期待您的好评与关注！。
