主板维修-南北桥供电电路

主板维修-南北桥供电电路
Intel:1.5 V、1.2V、1.05V （最新H55主板有1.8V） NVIDIA：2.5V、1.5V、1.2V VIA：2.5V、1.5V SIS：1.8V ATI：1.8V、1.5V、1.2V
桥供电、显卡供电---VDDQ：AGP槽A/B面倒数第3脚，PCI-E只需要 12V和3.3V，不需要独立供电。 总线供电：AMD---VLDT/HT1.2V ；INTEL：VTT-FSB，478的主板无 总线供电。 775假负载VTT点，AM2/AM3假负载VLDTA或VLDTB，754假负载上总线 供电，939有总线供电，但假负载上无测试点。939总线供电来自桥 和CPU中间场管。
由运放组成的南北桥供电维修流程
南北桥场管S极无电压输出 检查电容有无鼓包或明显损坏的元件-----有，直接更换损坏元件。 无，测场管D极有无3.3/5/1.8电压输入----无，追D极的线路并更换损坏元件。 有，测场管D极有无2-10V控制电压----有，场管损坏，更换场管。 无，测运放有无12V供电----无，追供电脚线路，找出损坏元件。 有，测运放正相输入端和反相输入端电压是否正常---不正常，先满足正相和反相 正常，运算放大器损SL6537还驱动了一个单路驱动芯片HIP6601，由ISL6537和HIP6601 组合为北桥输出电流更为强劲的1.5V供电电压。 由ISL6537通过DRIVER4的PWM端（第三引脚）输出PWM脉冲控制信号。 接着HIP6601分别从UGATE（高端门输出端）和LGATE（低端门输出 端）输出两路反相的驱动信号，驱动两个场效应管的导通与截止， 将电能储存在电感中，然和由储能电感和滤波电容组成的低通滤波 系统开始输出纯净的1.5V电压。同时由FB4和REF4引脚组成的反馈 回路时刻侦测1.5V供电电压的输出情况，保证输出稳定的1.5V电压。 另外输出的1.5V电压同时又为Q5供电，ISL6537中的线性控制电路 通过DRIVER2引脚输出驱动控制信号驱动Q5的导通与截止，然后输 出1.2V电压。而ISL6537中的另一线性控制电路通过DRIVER3引脚输 出驱动控制信号驱动Q6导通与截止，然后输出1.8V电压。

南北桥供电电路

南北桥供电电路

电路组成
整流器
滤波器
将交流电转换为直流电。
滤除直流电中的交流成 分，使输出电压更加稳
定。
稳压器
调节输出电路
防止电路过热和短路等 问题。
02 南北桥供电电路的硬件
电源管理芯片
电源管理芯片是南北桥供电电路中的 核心元件，负责控制和调节电路中的 电流和电压。
常见的电源管理芯片型号包括 Linear Technology、TI、Freescale 等。
技术发展趋势
高效能
随着技术的不断进步，南北桥供电电路正朝着更高效率的 方向发展，以实现更低的能耗和更少的散热需求。
模块化
为了便于维护和升级，南北桥供电电路正朝着模块化的方 向发展，通过标准化和集成化设计，提高系统的可靠性和 可维护性。
智能化
智能化技术的发展为南北桥供电电路提供了新的发展机遇 ，通过集成智能控制和监测功能，实现电源供应的远程监 控和管理。
争将进一步加剧。
技术进步推动市场拓展
技术的不断进步将推动南北桥供电电 路在更多领域得到应用，拓展市场空 间。
政策支持助力市场发展
政府对节能减排和绿色环保的支持力 度不断加大，将为南北桥供电电路市 场的发展提供有力政策支持。
THANKS FOR WATCHING
感谢您的观看
工作原理
01
02
03
工作过程
南北桥供电电路通过转换 交流电为直流电，为计算 机主板上的各个部件提供 稳定的电源。
电压调节
电路中的电压调节器负责 将输入的电压调节到适当 的水平，以满足主板上各 个部件的需求。
电流控制
电路中的电流控制器负责 监控电流的流动，确保电 流在安全范围内流动，防 止过热和短路等问题。

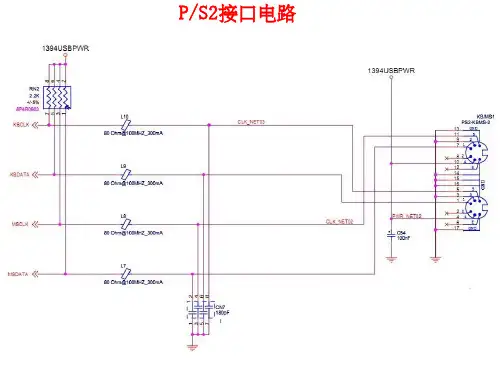

主板维修-接口电路 ppt

主板维修-接口电路 ppt

网卡
网卡，周边供电查下 1.2V 1.5V 2.换芯片，换晶振 3.拆除，上独立 网卡接口不要随便换 。
1.8V 2.5V 3.3V
没认到硬件
查25脚供电5V 换芯片 检查5 6 8 10 11到南桥有无断线。 如果是AC97声卡 还要检查2脚是否有1.5V电压（14.318M） 换南桥
能认到 无声音 查25脚5V（7805转换而来） HD 14 15 35 36
-
14
VGA接口检修
VGA接口的工作原理：将显存内存以数字格式储存的图像（帧）信 号在RAMDAC里经过模拟调制成模拟高清信号，然后再输出到显示设 备。 花屏，偏色，缺色 1.数据线是否良好。 2.接口有无虚焊，损坏。 3.测三基色对地阻值，一般为50-150欧左右。 偏大:所连接的电阻，电感损坏或北桥空焊。 偏小：所连接的电容，三极管损坏或北桥短路。
DAC-数模转换器 3.3 2.5 1.5V DAC供电测量点：北桥靠近显卡的一面，那些电感。
-
19
AGP
1.供电：A9-3.3V；B2-5V；A1-12V
2.核心供电：A64，电压1.5V或1.8V。
四、有颤音。 1.查左声道，右声道波形是否正常。此信号经电容耦合，输出到功 放芯片，经放大从音效接口输出。一般为功放芯片不良或电容漏电 引起。 2.用耳机正常，外设有颤音，通常是12V通过一个0欧或3.3欧电阻 供给外置音箱，电压异常为供电电阻不良。 3.有异音，有颤音，功放芯片不良，声卡坏。
-
17
不显示 1.测行场，数据时钟的对地阻值（一
般为几百欧） 偏大：所连接的保险，电阻等元件坏 偏小：- 所连接的电容，门电路坏。15
集成声卡电路
一、声卡的工作条件。 1.9脚要有3.3V电压。 2.2,3脚的电压为1.65V左右。 3.25,38脚要有5V电压。 4.5,6,8，10,11脚，5条信号线阻值分为一组或两组，不超过5欧。 5.27脚要有2.5V的REF基准电压。

《主板供电电路》PPT课件

《主板供电电路》PPT课件

8、如果前端总线空闲，则通过前端总线向 北桥发送32位或64位寻址信息，北郊接收 到寻址信息后，经过译码和电压转换后， 在发送给南桥。
9、南桥收到寻址信息后经过PCI总线译码 后发给ISA总线，再由ISA总线控制其经过 地址线译码、频率转换和电压转换后，发 送给BIOS芯片。
10、BIOS接到寻址信息后，通过D0-D7输 出自检程序，自检程序首先送到ISA总线缓 冲区，再转成16位数据，传给ISA总线控制 器。
RT9173 电源管理芯片 HIP6301 HIP6601 AD3180 ADP3418 ADP3168 ADP3418 ISL6556 HIP6602
APL5331
AZ1084
AZ117
LM358
RT9174
TL431A
P3055LD
6209
四、回顾与复习
四、回顾与复习
C117 0.1UF /Y5V/50V
1 2
R198 0
R181 10M
C259 1000PF
晶振 32.768khz
C114 18PF
双针CMOS跳线 CLR_CMOS
主板开机引导过程
1、插上电源线，机箱内的ATX电源加电， 加电后，ATX电源开始输出待机工作电压 （vSB5V）。这时实时时钟开始工作，向 CMOS电路和开机电路发送32.768KHz的 实时时钟信号。
2、按下电脑开关的瞬间，电源开关向南桥 芯片或I/O芯片发出开机的触发信号，触发 开机电路工作，此时电源接头的第14引脚 变成低电平，ATX电源开始工作。
3、ATX电源开始工作后，电源接头的各个 引脚向主板的各大系统和各个硬件输出相 应的电压。
4、所有供电输出无误后的100-500ms后， ATX电源会由第8引脚向主板发送出3V-5V 的PowerGood信号，此信号分别提供给 CPU、北桥和南桥，其中进入南桥的 PowerGood信号作用在内部的复位模块上， 另外，PowerGood信号经过南桥连接到系 统的时钟芯片的RST端，作为RST信号（复 位信号）。

主板维修-CPU供电电路ppt课件

主板维修-CPU供电电路ppt课件

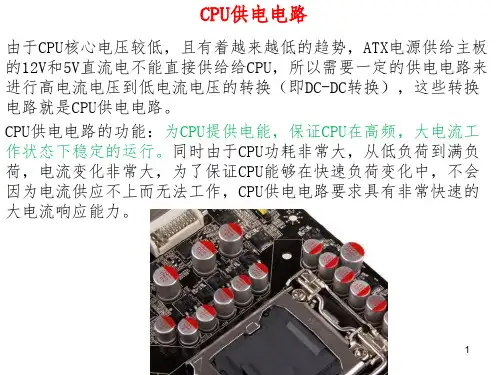

CPU供电电路
由于CPU核心电压较低，且有着越来越低的趋势，ATX电源供给主板 的12V和5V直流电不能直接供给给CPU，所以需要一定的供电电路来 进行高电流电压到低电流电压的转换（即DC-DC转换），这些转换 电路就是CPU供电电路。
CPU供电电路的功能：为CPU提供电能，保证CPU在高频，大电流工 作状态下稳定的运行。同时由于CPU功耗非常大，从低负荷到满负 荷，电流变化非常大，为了保证CPU能够在快速负荷变化中，不会 因为电流供应不上而无法工作，CPU供电电路要求具有非常快速的 大电流响应能力。
可编辑ppt
1
CPU供电电路组成
CPU供电电路主要有电源管理芯片，场效应管（上下管），电感， 滤波电容等元件组成。
可编辑ppt
2
CPU三相核心供电电路
可编辑ppt
3
上下管的区分
1.上管D极与P4 12V相通。 2.上管S极接下管D极。 3.下管S极接地。 4.上下管G极都通电源IC。
CPU核心供电测试点
8
上下管形式： 1.一个上管、一个下管 2.一个上管、两个下管 3.两个上管、两个下管
可编辑ppt
9
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
可编辑ppt
5
CPU核心供电短路维修方法
1.电解电容有无击穿损坏。 2.上下管有无击穿。 3.黑色钽电容有无击穿。 4.检测电源IC有无短路损坏。 5.南北桥有无短路。
插上P4就掉电。 1.上下管有无击穿。 2.滤波电解电容有无击穿。
3.电源IC有无短路损坏。
可编辑ppt
6
可编辑ppt
7
可编辑ppt
1.上管S极 2.下管D极 3.供电电感 4.电容正极

主板维修教材-PPT

主板维修教材-PPT
14
主板物理架构:
CPU 南桥芯片组
INTEL AMD VIA
INTEL nVIDIA VIA SIS ATI AMD ULI
英特尔 英伟达 威盛 矽统 亚鼎
宇力
15
INTEL：
16
17
南桥（主外）：主要管理中低速设备。
• PCI BUS﹑ISA BUS﹑IDE模块之间的通道； • PS/2（键盘鼠标 控制器）； • USB（通用串行总线）； • SYSTEM CLOCK 系统时钟控制； • I/O芯片控制； • IRQ控制（中断控制）； • DMA控制（直接内存访问）； • RTC （实时时钟控制器）； • ACPI （高级电源管理）等I/O设备的支持。
20
电源接口
一．AT电源: P8, P9插口引脚定义:
注意！
AT电源P8, P9插入主板时黑色相连。
21
二.ATX电源插插座顶视图:
P3
P5
P4比P3电源多了一个小四P插头:
低电平用0 或L <0.8V 高电平用I 或H >2.5V
22
23
24
9脚: 紫色 5VSB待命电压 给主板开机触发电路供电 I/O 门电路和SB 14脚: 绿色 PS-ON 开机线 未开机前为高电平 开机后为低电平 接I/O或SB 3.3V: 橙色 主要供给南桥 北桥 I/O 时钟IC BIOS 声卡IC PCI/AGP / PCI-E槽 5V: 红色 主要供给I/O BIOS 电源IC CPU核心供电上管D极 COM口芯片
总线连接在一起，并完成和实现它们之间通讯与数据传送的，因此 总线的概念是理解PC和主机板结构、工作原理以及部件之间相互关 系的基础。
总线分类： 数据总线（Data Bus) 用于传输数据的。 地址总线（Address Bus) 用于传输地址信息的。 控制总线（ControL Bus) 用于传输控制信号的。 我们常说的A D 线实际就是地址总线和数据总线，简称复合线。

电脑板检修PPT课件

电脑板检修PPT课件

负电复位 CPU复位脚RESET
上电复位
10K
10UF
手动复位开关
复位
为确保微机系统中电路稳定可靠工作，复位电 路是必不可少的一部分，复位电路的第一功能 是上电复位。一般微机电路正常工作需要供电 电源为5V±5%，即4.75～5.25V。由于微机电 路是时序数字电路，它需要稳定的时钟信号， 因此在电源上电时，只有当VCC超过4.75V低于 5.25V以及晶体振荡器稳定工作时，复位信号才 被撤除，微机电路开始正常工作。
CPU76脚

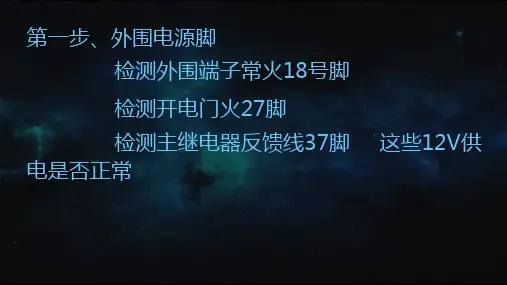

30358引脚说明
1脚为25V蹦电压，这个25V在18、27 脚都有电 压后电压上升为25V，这时如电门关闭27脚电压 消失，这个25V也是不会下降的。只有18脚长火 断开后25V才会下降，且16脚再次通电电压为8V， 只有18、27脚都有电压时1脚电压才会为25V
3脚为传感器外部5V供电，外围端子12脚。所 接传感器有进气压力传感器、水温传感器、霍 尔传感器 4脚5脚为空脚，由芯片内部反出12V电压
晶振 晶振的检测使用万用表测量两个脚的电压相加应是CPU电 源电压。
使用示波器检测应是正弦波。
注：在使用示波器检测晶振时，必须在交流挡才可测出波 形。
晶振电路
晶振
XTAL1 XTAL2
8M
22PF
ቤተ መጻሕፍቲ ባይዱ
22PF
在以上都正常的情况下CPU就应该有点火信号 点火原理图
正5V
负信号
23
4226 2
正信号
上电复位电路
复位电路原理讲解
复位电路工作原理如上图所示，VCC上电时，C 充电，在10K电阻上出现电压，使得单片机复位； 几个毫秒后，C充满，10K电阻上电流降为0， 电压也为0，使得单片机进入工作状态。工作期 间，按下S，C放电。 S松手，C又充电，在 10K电阻上出现电压，使得单片机复位。几个毫 秒后，单片机进入工作状态。

笔记本维修大全ppt强烈推荐

笔记本维修大全ppt强烈推荐
2 、 分 组 供 电 ::MAX1845(2.5/1.25/1.0/1.2/1.8/1.5) MAX1714(1.25/2.5) MAX1715(2.5/1.8) MAX1711A MAX1718
3 、 CPU 核 心 供 电 :ADP3421-P3/ADP3205- 迅 驰 、 MAX1711A/MAX1718/SC1746
1394通过一个缓冲芯片FW801与南桥相连。 红外线口：红外功能基本是IO芯片管理，见P27 PCMCIA口： 见P23，专用芯片控制。 软驱接口：IO芯片控制 光驱接口：跟IDE受南桥控制 蓝牙设备及无线网卡：
蓝牙的英文名称为“B luetooth”。蓝牙技术是由移动通信公司与移动计算公司 联合开发的传输范围约为10米左右的短距离无线通信标准，作为取代数据电 缆的短距离无线通信技术如图6所示为蓝牙接口电路图。其中SMB一B CLK提 供时钟信号，SMB SB一ATA为数据线，BT WAKE为唤醒信号。
无线网卡的讲解。
PC87392的功能方框图
原厂说明书是模块化，具体功能由笔记本厂家定义，引 脚定义参见教材顶星图纸P27页面
电池的结构和简易维修 电池内部由：电芯、保护线路板、温度传感器、ROM等组成。 电池维修： 工具：内阻测试仪、碰焊设备、美工刀、胶水，ROM芯片等 他们的作用分别是： IBM-T40电池接口的去向： 除地和正负极外，（5接地，1接充电隔离电路的保险，2、3是
MAX1632工作流程分解图（一）：
MAX1632工作流程分解图（二）：
MAX1632工作流程分解图（三）：
MAX1632工作流程分解图（四）：
迅驰笔记本的CPU核心供电
主要由ADP3205和3415构成
IBM T40触发电路的三块IC之一

主板维修-南北桥供电电路PPT课件

主板维修-南北桥供电电路PPT课件

CHENLI
7
CHENLI
8
通过稳压器降压供给
CHENLI
9
工作原理
ISL6537还驱动了一个单路驱动芯片HIP6601，由ISL6537和HIP6601 组合为北桥输出电流更为强劲的1.5V供电电压。 由ISL6537通过DRIVER4的PWM端（第三引脚）输出PWM脉冲控制信号。 接着HIP6601分别从UGATE（高端门输出端）和LGATE（低端门输出 端）输出两路反相的驱动信号，驱动两个场效应管的导通与截止， 将电能储存在电感中，然和由储能电感和滤波电容组成的低通滤波 系统开始输出纯净的1.5V电压。同时由FB4和REF4引脚组成的反馈 回路时刻侦测1.5V供电电压的输出情况，保证输出稳定的1.5V电压。 另外输出的1.5V电压同时又为Q5供电，ISL6537中的线性控制电路 通过DRIVER2引脚输出驱动控制信号驱动Q5的导通与截止，然后输 出1.2V电压。而ISL6537中的另一线性控制电路通过DRIVER3引脚输 出驱动控制信号驱动Q6导通与截止，然后输出1.8V电压。
1.确定场管是给南北桥供电。用南北桥周围场管的输出级（S极） 去跑南北桥周围的电阻，贴片电容或者贴片电感，若能通，则说明 此场管给南北桥供电。
2.其次是找场管的供电来源。用场管的D极跑ATX +3.3V、+5V或者 内存1.8V核心供电，若能通，则表示场管的供电来自此处。
3.最后需要找出场管的控制芯片。用场管的G极去跑周围的芯片（ 一般为8脚或者14脚），如果能通，则表示场管受此芯片控制。如 果不通，则中间有可能经过电阻或者排阻，一般位于芯片附近。
1
不同芯片组主板所需要的供电
Intel:1.5 V、1.2V、1.05V （最新H55主板有1.8V） NVIDIA：2.5V、1.5V、1.2V VIA：2.5V、1.5V SIS：1.8V ATI：1.8V、1.5V、1.2V

电路工作原理与维修(ppt 35页)

电路工作原理与维修(ppt 35页)

一、L-CHASSIS(修理方框图）
一、L-CHASSIS(修理方框图）
一、L-CHASSIS(修理方框图）
二、M-CHASSIS电路工作原理与维修(方框图）
二、M-CHASSIS电路工作原理与维修（LIPS）
RCC (Ring Choke Converter)
電路是一种利用間歇振蕩器构成自激振 蕩的回掃式變換器,其廣泛用于50瓦以下 的開關電源中.常用的控制電路有兩種:
行频 30kHz ~ 71kHz 30 KHz ~ 98 KHz 30kHz ~ 71kHz 30 KHz ~ 98 KHz
30 ∼ 63kHz 30 ∼ 83kHz 30 ∼ 63kHz 30 ∼ 83kHz 30 ∼ 83kHz 30 ∼ 63kHz 30 ∼ 83kHz 30 ∼ 83kHz 30 ∼ 83kHz
新品主要技术参数
型号 F700BL F720PL F720BL F700PL L1515SM L1720PM L1510MM L1930SSNTM L1730PSUPM L1530PSUPM L1710SM L1730SSFTM L1930SSNTM
Max 1280×1024 @60Hz 1600*1200, 75Hz 1280×1024 @60Hz 1600*1200, 75Hz 1024× 768@75Hz 1280× 1024 @ 75Hz 1024× 768@75Hz 1280× 1024@75Hz 1280× 1024 @ 75Hz 1024× 768@75Hz 1280× 1024@75Hz 1280× 1024 @ 75Hz 1280× 1024 @ 75Hz
带宽 110 MHz 203 MHz 110 MHz 203 MHz
得分
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

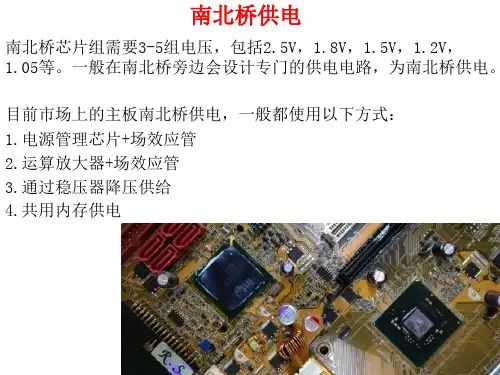

南北桥供电
南北桥芯片组需要3-5组电压，包括2.5V，1.8V，1.5V，1.2V， 1.05等。一般在南北桥旁边会设计专门的供电电路，为南北桥供电。
目前市场上的主板南北桥供电，一般都使用以下方式： 1.电源管理芯片+场效应管 2.运算放大器+场效应管 3.通过稳压器降压供给 4.共用内存供电
不同芯片组主板所需要的供电
注意：如果遇到两个场管在一起的，需要先判断是否存在上下管关 系，如果是上下管，则跑线方法和上述一致；如果不是上下管，则 存在二级降压。
电源管理芯片+场效应管
各种供电形式实物图
运算放大器+场效应管
注意
注意：判断南北桥所有供电是否正常，需要测量南北桥部分所有场 管S极的电压，电压一般为3.3V、2.5V、1.8V、1.5V、1.2V、1.05V 。 遇到场管S极无电压输出，先测量S极的对地阻值是否正常，如果阻 值低于5欧，则存在短路现象，需要先解决短路的地方。如果无短 路现象，但是场管S极无电压输出，则按照南北桥供电维修流程维 修。
Intel:1.5 V、1.2V、1.05V （最新H55主板有1.8V） NVIDIA：2.5V、1.5V、1.2V VIA：2.5V、1.5V SIS：1.8V ATI：1.8V、1.5V、1.2V
桥供电、显卡供电---VDDQ：AGP槽A/B面倒数第3脚，PCI-E只需要 12V和3.3V，不需要独立供电。 总线供电：AMD---VLDT/HT1.2V ；INTEL：VTT-FSB，478的主板无 总线供电。 775假负载VTT点，AM2/AM3假负载VLDTA或VLDTB，754假负载上总线 供电，939有总线供电，但假负载上无测试点。939总线供电来自桥 和CPU中间场管。
南北桥供电跑线方法
1.确定场管是给南北桥供电。用南北桥周围场管的输出级（S极） 去跑南北桥周围的电阻，贴片电容或者贴片电感，若能通，则说明 此场管给南北桥供电。
2.其次是找场管的供电来源。用场管的D极跑ATX +3.3V、+ቤተ መጻሕፍቲ ባይዱV或者 内存1.8V核心供电，若能通，则表示场管的供电来自此处。
3.最后需要找出场管的控制芯片。用场管的G极去跑周围的芯片（ 一般为8脚或者14脚），如果能通，则表示场管受此芯片控制。如 果不通，则中间有可能经过电阻或者排阻，一般位于芯片附近。
通过稳压器降压供给
工作原理
ISL6537还驱动了一个单路驱动芯片HIP6601，由ISL6537和HIP6601 组合为北桥输出电流更为强劲的1.5V供电电压。 由ISL6537通过DRIVER4的PWM端（第三引脚）输出PWM脉冲控制信号。 接着HIP6601分别从UGATE（高端门输出端）和LGATE（低端门输出 端）输出两路反相的驱动信号，驱动两个场效应管的导通与截止， 将电能储存在电感中，然和由储能电感和滤波电容组成的低通滤波 系统开始输出纯净的1.5V电压。同时由FB4和REF4引脚组成的反馈 回路时刻侦测1.5V供电电压的输出情况，保证输出稳定的1.5V电压。 另外输出的1.5V电压同时又为Q5供电，ISL6537中的线性控制电路 通过DRIVER2引脚输出驱动控制信号驱动Q5的导通与截止，然后输 出1.2V电压。而ISL6537中的另一线性控制电路通过DRIVER3引脚输 出驱动控制信号驱动Q6导通与截止，然后输出1.8V电压。
