主板开机电路故障检修

主板电路维修资料CPU主供电1、CPU主供电产生的过程：CPU（控制）—VIDO（控制）—电源IC（输出）—产生控制电压给后级电路（产生）—主供电。

括号内的表示该处所起的作用。

2、CPU主供电的构成：大多由电源IC、场管、二极管、三极管、电感、电容等组成。

3、CPU的工作原理：红5V电压通过电感L1、电容C1进行第一次滤波后送到由电源IC、场管组成的脉宽调制电路中，由电源IC控制场管导通和闭合，当场管导通时红色5V通过发射极流向S极给CPU 供电，当场管闭合时电路中的电流下降，电感线圈向外释放能量继续给CPU供电。

CPU主供电的总结1、在CPU的主供电路中易损元件有：电容、场管、电源IC（注意场管有软击穿，不易判断是否损坏只有用代换法）；2、P3主板Q1的G极4V左右、Q2的G极6-8伏左右；P4主板上分别为2V和4-6伏；3、有部分主板不加CPU风扇时没有主供电输出主板的分类一、按CPU插座类型划分：常见的有478主板、370、462、423、845、865、915、945、965等；SLOT结构的有：754、930等。

二、按主板所用北桥芯片划分：INTEL、SIS、VIA等。

三、按主板生产商（品牌）划分：华硕、精英、微星、QDI、昂达、技嘉、等数不胜数。

怎样识别主板的厂商型号：可通过以下方法查看主板的型号。

（1）在北桥（Northbridge)的散热片上贴有厂商的标识；（2）在主板的AGP槽符近贴有标签；（3）集成主板的声卡或显卡上方贴有标签。

四、按主板的结构可分为：AT主板、ATX主板、NLX（多用于服务器）、BTX（一般是最近生产的主板，主要是为了解决北桥和CPU散热问题）下面再介绍一下CPU插座的类型：1、Mpga具体的有MPGA478、MPGA370、MPGA423。

其中，MPGA478支持的CPU类型为：p1.7G—P3.6G；MPGA70支持的CPU类型为：赛扬1代、赛扬2代、赛扬3代、P3；MPGA423支持的CPU类型为：老P4且1.3G—1.8G。

笔记本开机电路导致不能开机故障的维修检查顺序当笔记本因为开机电路引发不能开机故障时，应当遵循一定的维修步骤和顺序，否则会走弯路。

当出现这类问题时：首先检查电池或适配器是否正常，有些笔记本是因为适配器损坏导致不能充电，使电池耗尽而不能开机。

检查cmos电池是否有电，如果cmos电池电压小当笔记本因为开机电路引发不能开机故障时，应当遵循一定的维修步骤和顺序，否则会走弯路。

当出现这类问题时：首先检查电池或适配器是否正常，有些笔记本是因为适配器损坏导致不能充电，使电池耗尽而不能开机。

2、检查cmos电池是否有电，如果cmos电池电压小于2.5v或无电，笔记本也会不开机或开机后出现其他故障。

3、检查CMOS跳线是否连接正确。

4、检查开机按键有无3.3~5v电压，如果没有就要找到和开关键相连的电压产生电路，搞清楚电压的来路，在检修其相关的电路。

5、检查开机控制芯片、南桥芯片的待机供电电压是否正常，经常会发生供电切换（稳压）场效应管开路导致无待机电压从而导致无法开机。

6、按下开机键检测开机控制芯片输出的控制信号是否由低电平变为高电平，若无变化检查开机控制电路是否不正常。

7、检查32.768KHZ实时时钟电路，就是南桥芯片旁边的实时晶振两端有没有波形或电压，这需要用到示波器，并且用万用表测晶振两端的电压在0.5~1.6V.8、检查南桥芯片中开机信号传输电路中的电阻、电容是否有开路、虚焊、漏电短路情况。

最后就是用万用表蜂鸣档跑电路来检查信号的走向和元器件的连接，虽然繁琐但必须掌握。

例如：ACER 4520笔记本，AMD的CPU，独立显卡板，故障现象为不加电。

据说客户送修的时候，开机掉电先用可调电源测一下看看电流的情况。

拨掉笔记本的电池、光驱和硬盘。

重点需要注意一定拨电硬盘，反复的开关机会导致硬盘的数据丢失，电池会引起电源保护。

接上可调电源，按下开关，待机电流0.01A。

说明待机电路正常，按开关无触发，初分析应该是主板的开机电路或3V，5V的后继有短路。

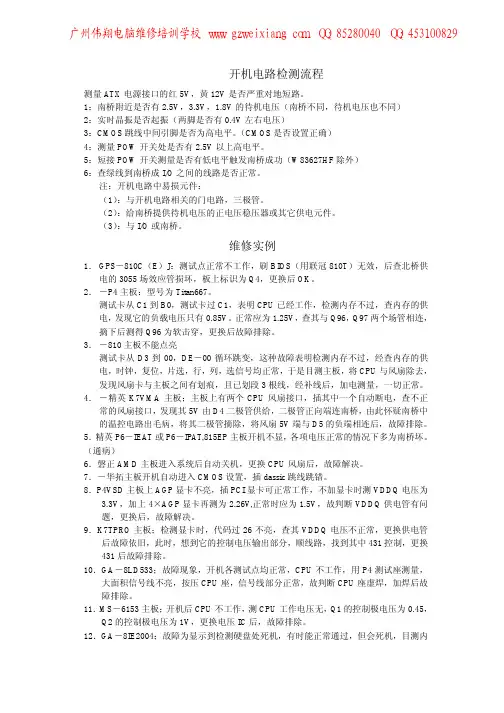

开机电路检测流程测量ATX电源接口的红5V，黄12V是否严重对地短路。

1：南桥附近是否有2.5V，3.3V，1.8V的待机电压（南桥不同，待机电压也不同）2：实时晶振是否起振（两脚是否有0.4V左右电压）3：CMOS跳线中间引脚是否为高电平。

（CMOS是否设置正确）4：测量POW开关处是否有2.5V以上高电平。

5：短接POW开关测量是否有低电平触发南桥成功（W83627HF除外）6：查绿线到南桥成I/O之间的线路是否正常。

注：开机电路中易损元件：（1）：与开机电路相关的门电路，三极管。

（2）：给南桥提供待机电压的正电压稳压器或其它供电元件。

（3）：与I/O或南桥。

维修实例1．GPS－810C（E）J：测试点正常不工作，刷BIOS（用联冠810T）无效，后查北桥供电的3055场效应管损坏，板上标识为Q4，更换后OK。

2．－P4主板：型号为Titan667。

测试卡从C1到B0，测试卡过C1，表明CPU已经工作，检测内存不过，查内存的供电，发现它的负载电压只有0.85V。

正常应为1.25V，查其与Q96，Q97两个场管相连，摘下后测得Q96为软击穿，更换后故障排除。

3．－810主板不能点亮测试卡从D3到00，DE－00循环跳变，这种故障表明检测内存不过，经查内存的供电，时钟，复位，片选，行，列，选信号均正常，于是目测主板，将CPU与风扇除去，发现风扇卡与主板之间有划痕，且已划段3根线，经补线后，加电测量，一切正常。

4．－精英K7VMA主板；主板上有两个CPU风扇接口，插其中一个自动断电，查不正常的风扇接口，发现其5V由D4二极管供给，二极管正向端连南桥，由此怀疑南桥中的温控电路出毛病，将其二极管摘除，将风扇5V端与D5的负端相连后，故障排除。

5．精英P6－IEAT或P6－IPAT,815EP主板开机不显，各项电压正常的情况下多为南桥坏。

（通病）6．磐正AMD主板进入系统后自动关机，更换CPU风扇后，故障解决。

电脑主板维修资料常见故障维修没电到的原因技术类别：电脑发布时间：2009-9-13 人气指数：650电脑主板不加电故障检修纵横谈主板不加电的故障原因可分为两类：一类是由于某组供电负载出现对地短路导致主板或ATX电源进入保护状态；另一类是由于加电电路的元件损坏，以致正常的加电流程不能实现。

下面分别就这两种情况进行介绍。

一、负载短路导致的不加电1．负载短路的故障现象 + 现在，CPU的工作电压越来越低，工作电流和功率越来越大，主板的供电电路的工作电流和功率随之增加，由于负载过大而造成元件短路的情况已很常见。

在元件短路引起的各种故障中，最常见现象为主板不能加电。

那么，短路故障的主板都有些什么现象呢?下面以主板上最容易出现短路的CPU供电、待机电压、工作电压三部分来进行介绍。

(1)CPU供电电路短路绝大多数CPU供电电路短路的主板，在短接电源开关的时候，都可以听到轻微“啪”的一声，此声音是由于为CPU供电的开关电源电路的电感线圈因负载过大而发出的。

当触发主板时，如果听到CPU供电部分传出这种异常的声响，且DEBUG卡的指示灯闪一下即灭，系统随之进入保护状态，基本上就可以认为是CPU供电部分存在短路现象。

此时，绝对不可以继续短接电源开关，否则会扩大短路范围，造成北桥的损坏。

发现有上述现象后，可以用指针万用表的二极管挡测量主板上为CPU供电的12V 或5V的对地阻值(由于现在的新款主板采用12V作为CPU的供电电源，所以下文都以12V为标准)o对于有12V 4PIN插头的主板，要测量4PIN插头上的12V对地阻值。

通常，只要该阻值小于100Q，就可判定 12V供电电路有短路现象。

(2)待机电压电路短路待机电压短路主板的最明显特征如下：只插入ATX电源插头并未短路电源开关时，用手触谈南桥或网卡等需要待机电压工作的元件，可以感觉到明显的发热，手在元件上面只可以停留一两秒钟，不然就会觉得烫手。

这种不正常的发热，是因为待机电压在主板未通电时就存在，如果待机电压短路，那么由于电路中的电阻很小，而电压不变，电流就会变得很大，所以就会感觉短路元件明显发热。

主板维修实例修一个板子开机跑码OO的故障能开机，开机以后跑码00,检查CPU供电，1.8V正常，内存供电也正常，接下来检查时钟，CPU,内存，时钟都正常，量时钟供电3. 3V也正常，量PG电压为5V正常，最后检查复位,发现CPU复位电压偏低，低了 0.几伏，接下来测量PCI槽的复位，PCI槽复位正常，怀疑故障存在在北桥，因为电脑主板上所有复位都是南桥给的，但是CPU的复位是南桥给北桥北桥在给 CPU,接下来检查北桥供电，北桥供电电路中，一个LM358控制一个3055产生 L8V主供电，测量下358供电电压12V正常，MOS管输入电压3. 3V正常，控制有2.几V电压，输出为0V,怀疑管子有问题拆掉以后换上一个新的3055修复。

修一块板，开机花屏，集成显卡花屏故障，通过检查北桥与集成VGA端口的线路，首先检查VGA接口背面的滤波电容，排阻，电阻等，发现有滤波电容滤波不良，拆除滤波电容以后，开机还是花屏，怀疑北桥有故障，检查北桥供电电压 L9V正常，检查北桥附近的电容有无滤波不良，其中有两个电容出现鼓包换掉，然后还是花屏，最后怀疑北桥虚焊，加焊北桥修复。

修一块板，不触发，量开关有5V,高电平触发开关两端不接地，5V是由紫线经过电阻加到开关，32. 768KHZ两脚有压差和波形，电池电压正常，跳线高电平，南桥有1. 8VSB, PCIA14有3. 3VSB,该板子是靠南桥+1/0开机，I/O型号为W83627, 测量83627, 67脚无3. 3V电压怀疑I/O损坏，换掉I/O以后修复故障，但是还是会出现时常不开机故障，经过检查发现南北桥之间的待机电压有偏低故障，1117输出3. 3VSB正常，检查发现 LM1085的输出电压偏低到0.几伏，换掉以后修复故障。

修一个板,CPU不工作，开机跑码00,量CPU主供电12V输入电压正常，12V输入电感，12V输入电容电压都是正常的，测量上下管G级上下管G级无2. X伏控制电压，S级无输出，首先检查三项供电管G级保险电阻，防止保险电阻有开路保险电阻正常，接下来检查电压IC,首先检查12V供电，发现12V供电为OV怀疑外围有问题，检查外围电容和保险电阻，发现有一个保险电阻烧断换掉以后又烧断，怀疑有短路，经过检查C23这个贴片12V电容短路，换掉他和保险电阻修复故障。

电脑主板故障维修大全.txt始终相信，这世间，相爱的原因有很多，但分开的理由只有一个--爱的还不够。

人生有四个存折：健康情感事业和金钱。

如果健康消失了，其他的存折都会过期。

主板常见故障维修24例如今主板的集成度越来越高，维修主板的难度也越来越大，往往需要借助专门的数字检测设备才能完成。

不过，有些主板常见故障并不需要专门的检测设备，你自己即可动手解决，下面是一些最典型的主板故障维修实例，希望大家能从中学到解决主板故障的基本办法。

一、开机无显示类故障【实例1】：主板不启动，开机无显示，有内存报警声（"嘀嘀"地叫个不停）故障原因：内存报警的故障较为常见，主要是内存接触不良引起的。

例如内存条不规范，内存条有点薄，当内存插入内存插槽时，留有一定的缝隙；内存条的金手指工艺差，金手指的表面镀金不良，时间一长，金手指表面的氧化层逐渐增厚，导致内存接触不良；内存插槽质量低劣，簧片与内存条的金手指接触不实在等等。

处理办法：打开机箱，用橡皮仔细地把内存条的金手指擦干净，把内存条取下来重新插一下，用热熔胶把内存插槽两边的缝隙填平，防止在使用过程中继续氧化。

注意：在拔插内存条时一定要拔掉主机折电源线，防止意外烧毁内存。

【实例2】：主板不启动，开机无显示，有显卡报警声（一长两短的鸣叫）故障原因：一般是显卡松动或显卡损坏。

处理办法：打开机箱，把显卡重新插好即可。

要检查AGP插槽内是否有小异物，否则会使显卡不能插接到位；对于使用语音报警的主板，应仔细辨别语音提示的内容，再根据内容解决相应故障。

如果以上办法处理后还报警，就可能是显卡的芯片坏了，更换或修理显卡。

如果开机后听到"嘀"的一声自检通过，显示器正常但就是没有图像，把该显卡插在其他主板上，使用正常，那就是显卡与主板不兼容，应该更换显卡。

【实例3】：主板不启动，开机无显示，无报警声故障原因：原因有很多，主要有以下几种。

处理办法：针对以下原因，逐一排除。

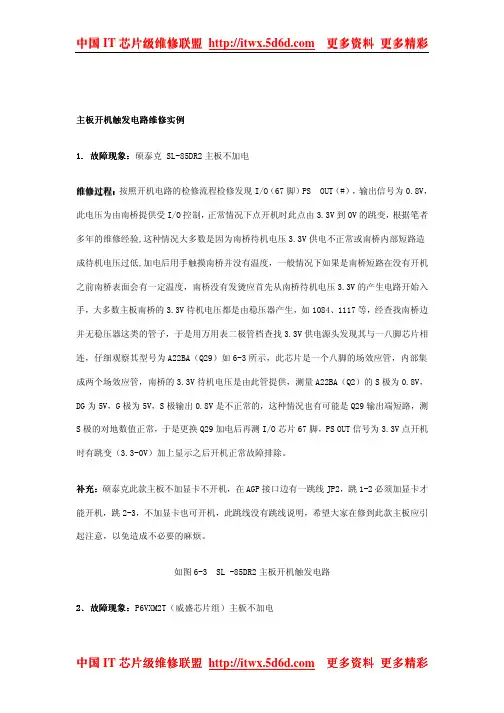

主板开机触发电路维修实例主板开机触发电路维修实例1. 1. 故障现象：故障现象：故障现象：硕泰克 SL-85DR2主板不加电 维修过程：按照开机电路的检修流程检修发现I/O （67脚）PS OUT （#），输出信号为0.8V，此电压为由南桥提供受I/O 控制，正常情况下点开机时此点由3.3V 到0V 的跳变，根据笔者多年的维修经验,这种情况大多数是因为南桥待机电压3.3V 供电不正常或南桥内部短路造成待机电压过低,加电后用手触摸南桥并没有温度，一般情况下如果是南桥短路在没有开机之前南桥表面会有一定温度，南桥没有发烫应首先从南桥待机电压3.3V 的产生电路开始入手，大多数主板南桥的3.3V 待机电压都是由稳压器产生，如1084、1117等，经查找南桥边并无稳压器这类的管子，于是用万用表二极管档查找3.3V 供电源头发现其与一八脚芯片相连，仔细观察其型号为A22BA（Q29）如6-3所示，此芯片是一个八脚的场效应管，内部集成两个场效应管，南桥的3.3V 待机电压是由此管提供，测量A22BA（Q2）的S 极为0.8V，DG 为5V，G 极为5V，S 极输出0.8V 是不正常的，这种情况也有可能是Q29输出端短路，测S 极的对地数值正常，于是更换Q29加电后再测I/O 芯片67脚，PS OUT 信号为3.3V 点开机时有跳变（3.3-0V）加上显示之后开机正常故障排除。

补充：补充：硕泰克此款主板不加显卡不开机，在AGP 接口边有一跳线JP2，跳1-2必须加显卡才能开机，跳2-3，不加显卡也可开机，此跳线没有跳线说明，希望大家在修到此款主板应引起注意，以免造成不必要的麻烦。

如图6-3 SL -85DR2主板开机触发电路2．故障现象：．故障现象：P6VXM2T（威盛芯片组）主板不加电检修过程：检修过程：经检查发现PWR-SW 待机电压为1.2V，正常情况下应为3.3V 以上，此电压变低大多数为南桥损坏或与其相连的门电路短路，首先用万用表档测PWR 开关正极的对地数值为120Ω，正常应为600以上，说明此电路有明显短路的地方，经查找电路PWR 正极通过R217（680）的限流电阻连接R213（472）的上位电阻，在经过C99电容滤波最后进入南桥，首先排除C99短路，拆下C99再测量PWR 正极的对地数值还是120，这种情况可能是南桥短路，为了证实是不是南桥内部短路造成PWR 开机电压过低，拆下R217，在测R217两端的对地数值，发现进南桥一边的对地数值为600多，说明故障不在南桥，在仔细查找线路发现PWR 正极还与一门电路（U11）相连,此门电路的型号为74HCT74如图6-4所示，更换此门电路芯片，故障排除。

电脑主板无法开机常见原因
电脑主板无法开机是常见的硬件故障之一，可能的原因有：
1. 电源问题：电源供电不足、电源线路短路、电源开关故障等都会导致主板无法正常开机。

此时，可以尝试更换电源或检查电源线路。

2. 主板损坏：主板元件损坏或焊点松动等情况可能导致主板无法正常工作。

如果主板损坏严重，可能需要更换整个主板。

3. 内存问题：内存插槽错误、内存不兼容或损坏等都会导致主板无法启动。

可以通过更换或重新安装内存条来解决问题。

4. CPU问题：CPU散热不良、CPU插槽错误或CPU损坏等都可能导致主板无法启动。

可以检查CPU散热器是否正常工作，并尝试重新安装CPU。

5. 显卡问题：如果显卡插槽损坏或显卡驱动问题，也会导致主板无法开机。

可以尝试更换显卡或重新安装显卡驱动来解决问题。

6. BIOS设置错误：不正确的BIOS设置可能导致主板无法正常启动。

可以尝试重置BIOS设置，或更新最新的BIOS版本。

7. 连接问题：断裂或没插好的连接线、接口故障等都可能导致主板无法开机。

可以检查所有连接是否牢固，并尝试重新插拔相关接口。

8. 其他硬件故障：电容爆裂、电路短路等也可能导致主板无法正常启动。

这种情况下，可能需要进行专业的维修或更换相关元件。

总结起来，主板无法开机的原因可以是电源问题、主板损坏、内存问题、CPU 问题、显卡问题、BIOS设置错误、连接问题以及其他硬件故障。

对于这些问题，可以逐一排查，并采取相应的措施来解决。

如果自行无法解决，建议寻求专业人士的帮助。

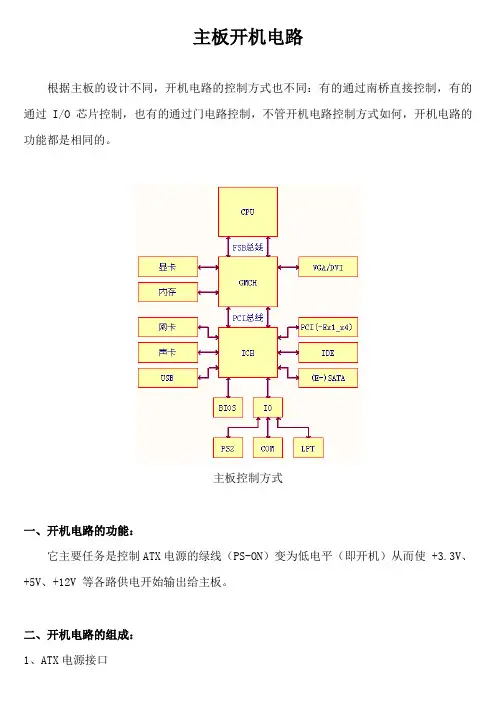

主板开机电路根据主板的设计不同，开机电路的控制方式也不同：有的通过南桥直接控制，有的通过I/O芯片控制，也有的通过门电路控制，不管开机电路控制方式如何，开机电路的功能都是相同的。

主板控制方式一、开机电路的功能：它主要任务是控制ATX电源的绿线（PS-ON）变为低电平（即开机）从而使 +3.3V、+5V、+12V 等各路供电开始输出给主板。

二、开机电路的组成：2、南桥或I/O芯片3、门电路（74HCT14内含斯密特触发IC，不可用7404/7405/7406 代换）4、开机键（PW-ON）5、电阻、电容、三极管等元件主板开机键（PW-ON）标识：PWR-SW、PWR-BT、PWR-BN、PWR-ON、PWR-ON/OFF、PS-ON、POWER-ON、ATX-POWER、SWITCH-POWER、DC-SW三、南桥内部开机触发电路的工作条件1、5VSB转换后为南桥提供3.3VSB的待机电压2、CMOS跳线上有2.2V以上的工作电压（跳线帽设置正常）3、32.768kHz的实时晶振开始起振（两脚有压差0.4V～1.6V）4、触发排针要有3v-5v电压。

（有少数主板为0.8V电压）四、开机电路工作原理开机电路原理图南桥内部集成开机触发器，所有的开机触发器都是低电平有效。

翻转。

改变其输出的电平状态。

从而实现开机或关机。

通过“南桥”实现开机通过“南桥”和“IO”实现开机主板上的三种开机方式注：开机触发器的工作过程：一、在待机时由于没有按下开机键，那么开机触发器就没有“1—0—1”的电平信号输入，此时开机触发器内部的阀门开关不导通，没有信号输出，则绿色不能被拉低，即关机状态。

二、点开机键后，触发器的输入端得到“1—0—1”的触发信号，然后触发器内部阀门开关导通，输出一个持续的电平状态：（输出持续电平，有高电平，有低电平，一般南桥芯片输出为持续的高电平，I/O芯片输出为持续低电平，SIS芯片组的南桥输出持续的低电平，南北桥集成的芯片组输出为持续的低电平，去控制绿色，最终把绿色拉为低电平，从而实现开机，然后 ATX 输出各路供电）三、再次点开机键时（即开机），触发器输入端得一个相对持续的低电平有效触发信号，然后就撤销所输出的电平状态，使PS-ON（绿色）恢复到高电平状态（即关机）。
