主板北桥供电维修实例过程

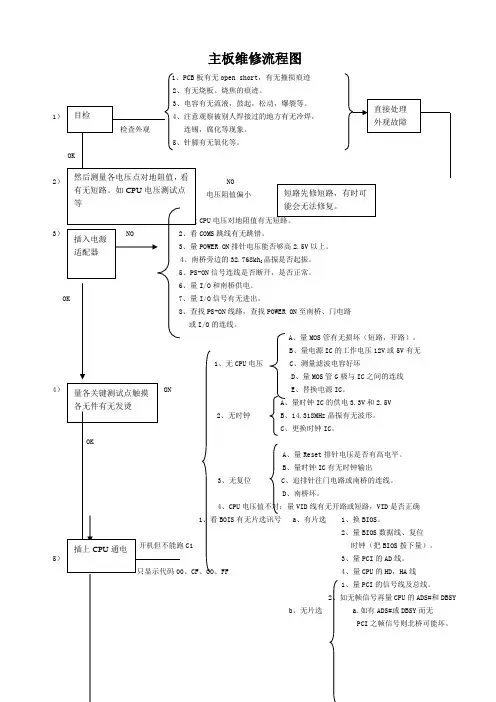

主板维修流程图open short ，有无撞损痕迹1）2）NO 电压阻值偏小CPU 3）COMS 跳线有无跳错。

POWER ON 排针电压能否够高2.5V 以上。

32.768kh 2晶振是否起振。

信号连线是否断开，是否正常。

I/O 和南桥供电。

I/O 信号有无进出。

PS-ON 线路，查找POWER ON 至南桥、门电路 I/O 的连线。

A 、量MOS 管有无损坏（短路，开路）。

B 、量电源IC 的工作电压12V 或5V 有无1、无CPU 电压 C 、测量滤波电容好坏D 、量MOS 管G 极与IC 之间的连线 4）E 、替换电源IC 。

A 、量时钟IC 的供电3.3V 和2.5V 2、无时钟B 、14.318MHz 晶振有无波形。

C 、更换时钟IC 。

A 、量Reset 排针电压是否有高电平。

B 、量时钟IC 有无时钟输出3、无复位 C 、追排针往门电路或南桥的连线。

D 、南桥坏。

4、CPU 电压值不对：量VID 线有无开路或短路，VID 是否正确 1、看BOIS 有无片选讯号 a 、有片选 1、换BIOS 。

2、量BIOS 数据线、复位C1 时钟（把BIOS 拨下量）。

5） 3、量PCI 的AD 线。

、CF 、CO 、FF 4、量CPU 的HD ，HA 线1、量PCI 的信号线及总线。

2、如无帧信号再量CPU 的ADS#和DBSYb 、无片选 a.如有ADS#或DBSY 而无PCI 之帧信号则北桥可能坏。

b.如有帧信号则南桥可能坏。

c.最终量CPU 之HA 、HD 和PCI的AD 来确定南桥或北桥不良OK 2、无CPU 复位（包括复位不动作） 1、在PCI 有复位的情况下：A 、量前端总线。

B 、南桥。

C 、北桥2、PCI 无复位（同上） 1、内存槽接触不良（刷一下，擦一下）2、量内存工作电压SDRAM （3.3V ）DDR(2.5V 和1.25V)，供电电路 6） 3 量内存时钟.4 量CPU 旁边的排阻等电子元件5 量数据和地址线6 北桥坏.7 量DDR 的负载排阻和数据排阻.1 32.768KHz 是否OK(有无杂波)坏,LA,LD(ISA 高端数据或地址线短路) 与南桥的连线4 南桥1 换BOIS2 量数据总线1 量内存的数据负电压1.25V(DDR)2.5V ；清除CMOS2 量北桥的供电3 北桥坏1 量AGP 工作电压(4*为1.5V 2*为3.3V)时钟，复位档252 北桥坏1 量74F244可编程器的供电.（即倍频调节）NO 档od2 74F244坏8)3 PCI 槽之间电阻和排阻. 1 量AGP 槽之AD 线 档2d 2 输入信号 3 北桥供电4 北桥坏1 刷BOIS 或换BOIS2 时钟发生器不良 档263 北桥供电4 清除CMOS5 北桥坏1 I/O 供电2 I/O 不良档503 南桥和南桥供电4 北桥供电 1 刷BOIS 或换BOIS 档41 2 量BOIS 的数据线有无短路 3 量MD 和HD 有无短路档硬盘1 量硬盘接口 9)2 南桥不良OK南桥旁边电阻,排阻.南桥OK不稳定也是一样.量AGP 之INIT 有无断线量AGP 之INTR 有无断线 13) 北桥供电或北桥不良14)。

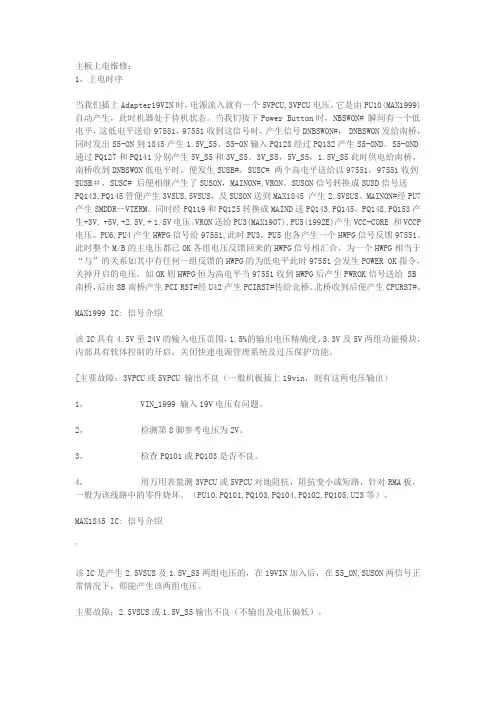

主板上电维修：1，上电时序当我们插上Adapter19VIN时，电源流入就有一个5VPCU,3VPCU电压，它是由PU10(MAX1999)自动产生，此时机器处于待机状态。

当我们按下Power Button时，NBSWON# 瞬间有一个低电平，这低电平送给97551，97551收到这信号时，产生信号DNBSWON#， DNBSWON发给南桥，同时发出S5-ON到1845产生1.5V_S5。

S5-ON输入PQ128经过PQ132产生S5-OND。

S5-OND 通过PQ127和PQ141分别产生5V_S5和3V_S5。

3V_S5，5V_S5，1.5V_S5此时供电给南桥。

南桥收到DNBSWON低电平时，便发生SUSB#，SUSC# 两个高电平送给以97551，97551收到SUSB＃，SUSC# 后便相继产生了SUSON，MAINON#,VRON。

SUSON信号转换成SUSD信号送PQ143,PQ145管便产生3VSUS,5VSUS，及SUSON送到MAX1845 产生2.5VSUS。

MAINON#经PU7产生SMDDR—VTERM。

同时经PQ119和PQ125转换成MAIND送PQ143,PQ145，PQ148,PQ153产生+3V, +5V,+2.5V,+ 1.5V电压。

VRON送给PU3(MAX1907),PU5(1992E)产生VCC-CORE 和VCCP 电压。

PU6,PU4产生HWPG信号给97551,此时PU3，PU5也各产生一个HWPG信号反馈97551。

此时整个M/B的主电压都已OK各组电压反馈回来的HWPG信号相汇合，为一个HWPG相当于“与”的关系如其中有任何一组反馈的HWPG的为低电平此时97551会发生POWER OK指令，关掉开启的电压，如OK则HWPG恒为高电平当97551收到HWPG后产生PWROK信号送给 SB 南桥，后由SB南桥产生PCI RST#经U42产生PCIRST#传给北桥。

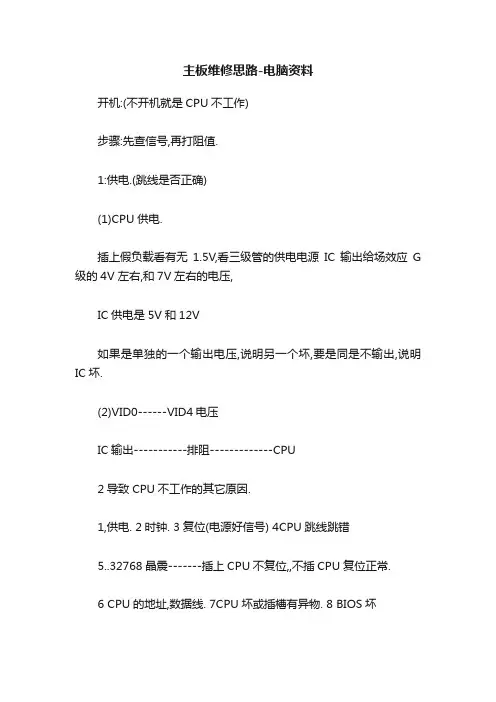

主板维修思路-电脑资料
开机:(不开机就是CPU不工作)
步骤:先查信号,再打阻值.
1:供电.(跳线是否正确)
(1)CPU供电.
插上假负载看有无1.5V,看三级管的供电电源IC输出给场效应G 级的4V 左右,和7V左右的电压,
IC供电是5V和12V
如果是单独的一个输出电压,说明另一个坏,要是同是不输出,说明IC坏.
(2)VID0------VID4电压
IC输出-----------排阻-------------CPU
2导致CPU不工作的其它原因.
1,供电. 2时钟. 3复位(电源好信号) 4CPU跳线跳错
5..32768晶震-------插上CPU不复位,,不插CPU复位正常.
6 CPU的地址,数据线. 7CPU坏或插槽有异物. 8 BIOS坏
9 门电路问题 10 I/O坏 11南桥坏
北桥通过旁边的一个三级管给供电,在供电电路中有很多贴片电容,可用表笔测量俩端的供电,也可打阻值,阻值在100以上.
3查阻值以北桥为中心-------------南桥-----------------I/O
如诊断卡显示00或FF说明CPU没有工作、BIOS灯长亮,BIOS有问题.
内存;
诊断卡显示C1,C6,D3,D4 说明内存有问题.
1内存坏 2内存供电 3时钟 4行,列选. 5 插槽接触不良.
属于内存问题还有
1CPU读到内存死机
2运行大型软件就死机
3进98后少字符。

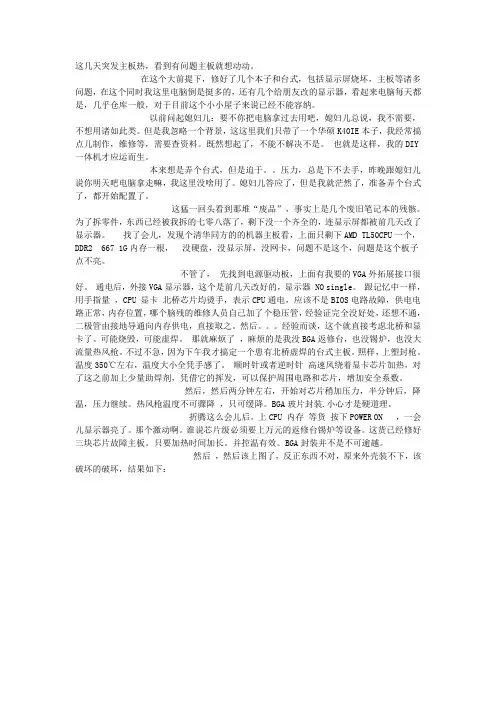

这几天突发主板热，看到有问题主板就想动动。

在这个大前提下，修好了几个本子和台式，包括显示屏烧坏，主板等诸多问题，在这个同时我这里电脑倒是挺多的，还有几个给朋友改的显示器，看起来电脑每天都是，几乎仓库一般，对于目前这个小小屋子来说已经不能容纳。

以前问起媳妇儿：要不你把电脑拿过去用吧，媳妇儿总说，我不需要，不想用诸如此类。

但是我忽略一个背景，这这里我们只带了一个华硕K40IE本子，我经常搞点儿制作，维修等，需要查资料。

既然想起了，不能不解决不是。

也就是这样，我的DIY一体机才应运而生。

本来想是弄个台式，但是迫于。

压力，总是下不去手，昨晚跟媳妇儿说你明天吧电脑拿走嘛，我这里没啥用了。

媳妇儿答应了，但是我就茫然了，准备弄个台式了，都开始配置了。

这猛一回头看到那堆“废品”，事实上是几个废旧笔记本的残骸。

为了拆零件，东西已经被我拆的七零八落了，剩下没一个齐全的，连显示屏都被前几天改了显示器。

找了会儿，发现个清华同方的的机器主板看，上面只剩下AMD TL50CPU一个，DDR2 667 1G内存一根，没硬盘，没显示屏，没网卡，问题不是这个，问题是这个板子点不亮。

不管了，先找到电源驱动板，上面有我要的VGA外拓展接口很好。

通电后，外接VGA显示器，这个是前几天改好的，显示器 NO single。

跟记忆中一样，用手指量，CPU 显卡北桥芯片均烫手，表示CPU通电，应该不是BIOS电路故障，供电电路正常，内存位置，哪个脑残的维修人员自己加了个稳压管，经验证完全没好处，还想不通，二极管由接地导通向内存供电，直接取之。

然后。

经验而谈，这个就直接考虑北桥和显卡了。

可能烧毁，可能虚焊。

那就麻烦了，麻烦的是我没BGA返修台，也没锡炉，也没大流量热风枪。

不过不急，因为下午我才搞定一个患有北桥虚焊的台式主板。

照样，上塑封枪。

温度350℃左右，温度大小全凭手感了。

顺时针或者逆时针高速风绕着显卡芯片加热，对了这之前加上少量助焊剂，凭借它的挥发，可以保护周围电路和芯片，增加安全系数。

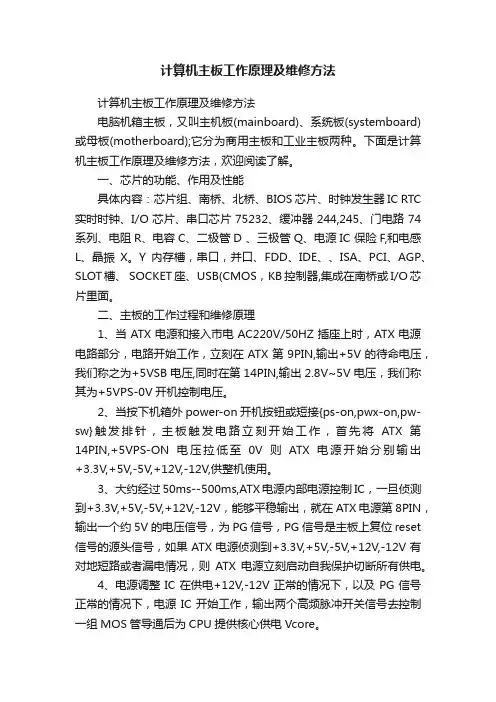

计算机主板工作原理及维修方法计算机主板工作原理及维修方法电脑机箱主板，又叫主机板(mainboard)、系统板(systemboard)或母板(motherboard);它分为商用主板和工业主板两种。

下面是计算机主板工作原理及维修方法，欢迎阅读了解。

一、芯片的功能、作用及性能具体内容：芯片组、南桥、北桥、BIOS芯片、时钟发生器IC RTC 实时时钟、I/O芯片、串口芯片75232、缓冲器244,245、门电路74系列、电阻R、电容C、二极管D 、三极管Q、电源IC 保险F,和电感L、晶振X。

Y内存槽，串口，并口、FDD、IDE、、ISA、PCI、AGP、SLOT槽、 SOCKET座、USB(CMOS，KB控制器,集成在南桥或I/O芯片里面。

二、主板的工作过程和维修原理1、当ATX电源和接入市电AC220V/50HZ插座上时，ATX电源电路部分，电路开始工作，立刻在ATX第9PIN,输出+5V的待命电压，我们称之为+5VSB电压,同时在第14PIN,输出2.8V~5V电压，我们称其为+5VPS-0V开机控制电压。

2、当按下机箱外power-on开机按钮或短接{ps-on,pwx-on,pw-sw}触发排针，主板触发电路立刻开始工作，首先将ATX第14PIN,+5VPS-ON电压拉低至0V则ATX电源开始分别输出+3.3V,+5V,-5V,+12V,-12V,供整机使用。

3、大约经过50ms--500ms,ATX电源内部电源控制IC，一旦侦测到+3.3V,+5V,-5V,+12V,-12V，能够平稳输出，就在ATX电源第8PIN，输出一个约5V的电压信号，为PG信号，PG信号是主板上复位reset 信号的源头信号，如果ATX电源侦测到+3.3V,+5V,-5V,+12V,-12V有对地短路或者漏电情况，则ATX电源立刻启动自我保护切断所有供电。

4、电源调整IC在供电+12V,-12V正常的情况下，以及PG信号正常的情况下，电源IC开始工作，输出两个高频脉冲开关信号去控制一组MOS管导通后为CPU提供核心供电Vcore。

主板维修实例修一个板子开机跑码OO的故障能开机，开机以后跑码00,检查CPU供电，1.8V正常，内存供电也正常，接下来检查时钟，CPU,内存，时钟都正常，量时钟供电3. 3V也正常，量PG电压为5V正常，最后检查复位,发现CPU复位电压偏低，低了 0.几伏，接下来测量PCI槽的复位，PCI槽复位正常，怀疑故障存在在北桥，因为电脑主板上所有复位都是南桥给的，但是CPU的复位是南桥给北桥北桥在给 CPU,接下来检查北桥供电，北桥供电电路中，一个LM358控制一个3055产生 L8V主供电，测量下358供电电压12V正常，MOS管输入电压3. 3V正常，控制有2.几V电压，输出为0V,怀疑管子有问题拆掉以后换上一个新的3055修复。

修一块板，开机花屏，集成显卡花屏故障，通过检查北桥与集成VGA端口的线路，首先检查VGA接口背面的滤波电容，排阻，电阻等，发现有滤波电容滤波不良，拆除滤波电容以后，开机还是花屏，怀疑北桥有故障，检查北桥供电电压 L9V正常，检查北桥附近的电容有无滤波不良，其中有两个电容出现鼓包换掉，然后还是花屏，最后怀疑北桥虚焊，加焊北桥修复。

修一块板，不触发，量开关有5V,高电平触发开关两端不接地，5V是由紫线经过电阻加到开关，32. 768KHZ两脚有压差和波形，电池电压正常，跳线高电平，南桥有1. 8VSB, PCIA14有3. 3VSB,该板子是靠南桥+1/0开机，I/O型号为W83627, 测量83627, 67脚无3. 3V电压怀疑I/O损坏，换掉I/O以后修复故障，但是还是会出现时常不开机故障，经过检查发现南北桥之间的待机电压有偏低故障，1117输出3. 3VSB正常，检查发现 LM1085的输出电压偏低到0.几伏，换掉以后修复故障。

修一个板,CPU不工作，开机跑码00,量CPU主供电12V输入电压正常，12V输入电感，12V输入电容电压都是正常的，测量上下管G级上下管G级无2. X伏控制电压，S级无输出，首先检查三项供电管G级保险电阻，防止保险电阻有开路保险电阻正常，接下来检查电压IC,首先检查12V供电，发现12V供电为OV怀疑外围有问题，检查外围电容和保险电阻，发现有一个保险电阻烧断换掉以后又烧断，怀疑有短路，经过检查C23这个贴片12V电容短路，换掉他和保险电阻修复故障。

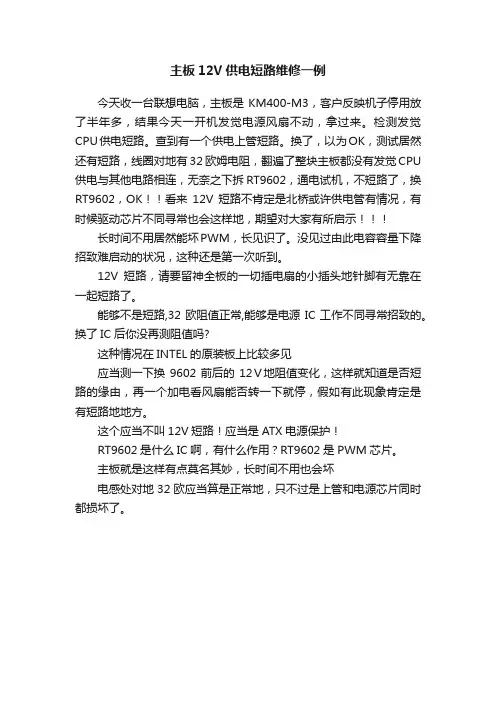

主板12V供电短路维修一例
今天收一台联想电脑，主板是KM400-M3，客户反映机子停用放了半年多，结果今天一开机发觉电源风扇不动，拿过来。

检测发觉CPU供电短路。

查到有一个供电上管短路。

换了，以为OK，测试居然还有短路，线圈对地有32欧姆电阻，翻遍了整块主板都没有发觉CPU 供电与其他电路相连，无奈之下拆RT9602，通电试机，不短路了，换RT9602，OK！！看来12V短路不肯定是北桥或许供电管有情况，有时候驱动芯片不同寻常也会这样地，期望对大家有所启示长时间不用居然能坏PWM，长见识了。

没见过由此电容容量下降招致难启动的状况，这种还是第一次听到。

12V短路，请要留神全板的一切插电扇的小插头地针脚有无靠在一起短路了。

能够不是短路,32欧阻值正常,能够是电源IC工作不同寻常招致的。

换了IC后你没再测阻值吗?
这种情况在INTEL的原装板上比较多见
应当测一下换9602前后的12Ｖ地阻值变化，这样就知道是否短路的缘由，再一个加电看风扇能否转一下就停，假如有此现象肯定是有短路地地方。

这个应当不叫12V短路！应当是ATX电源保护！
RT9602是什么IC啊，有什么作用？RT9602是PWM芯片。

主板就是这样有点莫名其妙，长时间不用也会坏
电感处对地32欧应当算是正常地，只不过是上管和电源芯片同时都损坏了。

摘要：计算机主板的性能主要由芯片组决定，现主板芯片组采用单芯片设计了，芯片故障主要是因为它的供电电路出现问题。

通过分析芯片组维修的案例，总结芯片组供电电路分析及故障检修方案。

关键词：计算机；主板；芯片组；供电电路主板中南北桥芯片组需要的电压主要有3～5种，包括3.3v电压、2.5v 电压、1.8v电压、1.5v电压等。

由于芯片组需要的工作电压较多，因此主板一般都设计有专门的南北桥供电电路为南北桥芯片组供电，3.3v由开关电源直接提供，其它电压需要转换后提供。

南北桥的供电电路方式和内存的供电电路基本相同，主要包括由开关电源组成的供电电路和由调压电路组成的供电电路两种类型。

1.调压电路组成的芯片组供电电路分析调压电路组成的芯片组供电电路主要包括3.3v供电电路、2.5v供电电路。

1.8v供电电路、1.5v供电电路等。

（1）2.5v供电电路2.5v供电电压可以通过由运算放大器和场效应管组成的调压电路得到，也可以通过多端稳压器稳压后得到，如图1所示为由多端稳压器组成的2.5v供电电路。

图1 由多端稳压器组成的2.5v供电电路图中u30为多端稳压器mfc5255，它共有5个引脚，其中in引脚为电压输入脚：0ut引脚为输出端，一般输出的电压经过滤波后，输送到芯片组。

en引脚为输出控制端，连接到南桥芯片，当电脑开机后南桥向此引脚发出高电平控制信号，接着多端稳压器开始工作，3.3v 电压从输入端进入后，经过内部控制电路处理后，输出2.5v供电电压。

如果南桥输出的控制信号为低电平，则关闭多端稳压器。

在有些主板中，多端稳压器产生的2.5v供电由芯片组和内存共用。

（2）1.8v供电电路1.8v供电电压一般是3.3v电压通过三端稳压器转换后得到，如图2所示为ltl117组成的1.8v供电电路。

图2 由三端稳压器组成的1.8v供电电路图中，u40三端稳压器ltl117，它的vin引脚为电压输入端，v0ut引脚为电压输出端，adj端为调节端，此端口通过电阻r725和r726组成反馈回路，实时侦测输出端的电压，以保证输出的电压保持稳定。

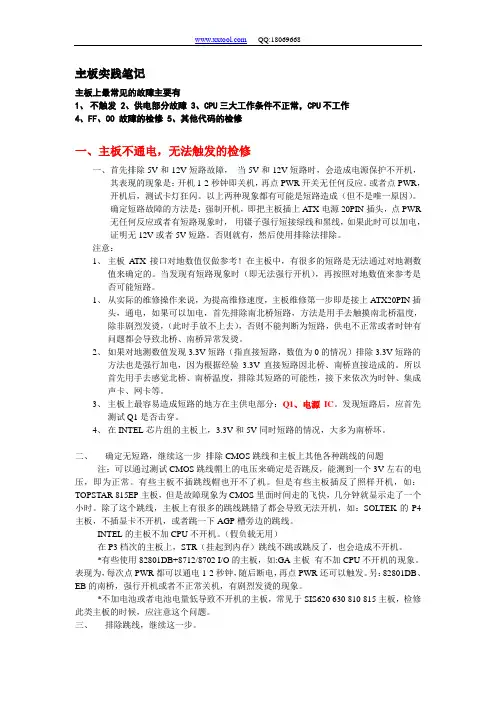

主板实践笔记主板上最常见的故障主要有1、不触发2、供电部分故障3、CPU三大工作条件不正常，CPU不工作4、FF、00 故障的检修5、其他代码的检修一、主板不通电，无法触发的检修一、首先排除5V和12V短路故障，当5V和12V短路时，会造成电源保护不开机，其表现的现象是：开机1-2秒钟即关机，再点PWR开关无任何反应。

或者点PWR，开机后，测试卡灯狂闪。

以上两种现象都有可能是短路造成（但不是唯一原因）。

确定短路故障的方法是：强制开机，即把主板插上ATX电源20PIN插头，点PWR无任何反应或者有短路现象时，用镊子强行短接绿线和黑线，如果此时可以加电，证明无12V或者5V短路。

否则就有，然后使用排除法排除。

注意：1、主板ATX接口对地数值仅做参考！在主板中，有很多的短路是无法通过对地测数值来确定的。

当发现有短路现象时（即无法强行开机），再按照对地数值来参考是否可能短路。

1、从实际的维修操作来说，为提高维修速度，主板维修第一步即是接上ATX20PIN插头，通电，如果可以加电，首先排除南北桥短路，方法是用手去触摸南北桥温度，除非剧烈发烫，（此时手放不上去），否则不能判断为短路，供电不正常或者时钟有问题都会导致北桥、南桥异常发烫。

2、如果对地测数值发现3.3V短路（指直接短路，数值为0的情况）排除3.3V短路的方法也是强行加电，因为根据经验3.3V直接短路因北桥、南桥直接造成的。

所以首先用手去感觉北桥、南桥温度，排除其短路的可能性，接下来依次为时钟、集成声卡、网卡等。

3、主板上最容易造成短路的地方在主供电部分：Q1、电源IC。

发现短路后，应首先测试Q1是否击穿。

4、在INTEL芯片组的主板上，3.3V和5V同时短路的情况，大多为南桥坏。

二、确定无短路，继续这一步排除CMOS跳线和主板上其他各种跳线的问题注：可以通过测试CMOS跳线帽上的电压来确定是否跳反，能测到一个3V左右的电压，即为正常。

有些主板不插跳线帽也开不了机。

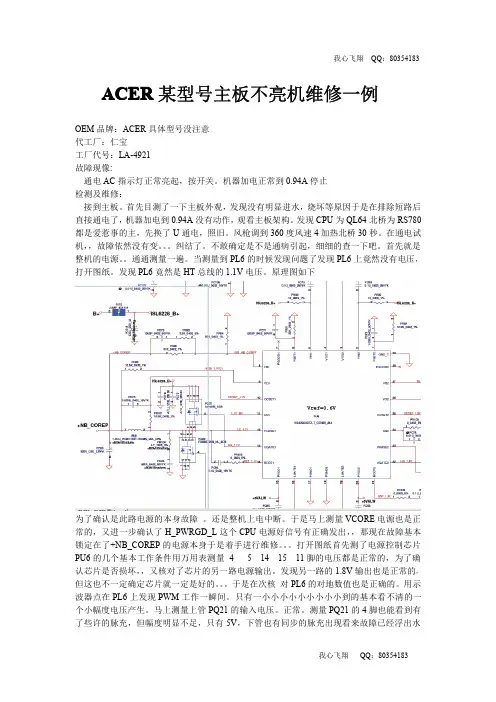

ACER某型号主板不亮机维修一例OEM品牌：ACER具体型号没注意代工厂：仁宝工厂代号：LA-4921故障现像:通电AC指示灯正常亮起，按开关。

机器加电正常到0.94A停止检测及维修：接到主板。

首先目测了一下主板外观，发现没有明显进水，烧坏等原因于是在排除短路后直接通电了，机器加电到0.94A没有动作，观看主板架构。

发现CPU为QL64北桥为RS780都是爱惹事的主，先换了U通电，照旧。

风枪调到360度风速4加热北桥30秒。

在通电试机，，故障依然没有变。

纠结了。

不敢确定是不是通病引起，细细的查一下吧。

首先就是整机的电源。

通通测量一遍。

当测量到PL6的时候发现问题了发现PL6上竟然没有电压，打开图纸。

发现PL6竟然是HT总线的1.1V电压。

原理图如下为了确认是此路电源的本身故障。

还是整机上电中断。

于是马上测量VCORE电源也是正常的，又进一步确认了H_PWRGD_L这个CPU电源好信号有正确发出，，那现在故障基本锁定在了+NB_COREP的电源本身于是着手进行维修。

打开图纸首先测了电源控制芯片PU6的几个基本工作条件用万用表测量45141511脚的电压都是正常的，为了确认芯片是否损坏，，又核对了芯片的另一路电源输出。

发现另一路的1.8V输出也是正常的，但这也不一定确定芯片就一定是好的。

于是在次核对PL6的对地数值也是正确的。

用示波器点在PL6上发现PWM工作一瞬间。

只有一小小小小小小小小小到的基本看不清的一个小幅度电压产生。

马上测量上管PQ21的输入电压。

正常。

测量PQ21的4脚也能看到有了些许的脉充，但幅度明显不足，只有5V，下管也有同步的脉充出现看来故障已经浮出水面了，上管的驱动脉充只有5V这就是故障根本，上管的驱动脉充幅度远远小于标准24V峰值，必然会使得LX结点上的电压上升到PQ21的VGS<VT时而使沟道建立失败，，当芯片的内部软启动时间结束以后。

触发相应的SCP电路保护，芯片关断输出，那这种现像的故障范围就被放的很小了。

主板北桥供电维修实例过程！(基本电路逻辑分析)昨天接到一块技嘉945G主板，故障现象是之前不定时自动重启或死机，后来恶化成不能点亮了！我接手时已经是二修！上手已经拆下了网卡芯片并且弄坏了PCB，可见得上手是怎么修机的！不查清原因就乱拆，可能是上某论坛发贴求助后看回复后才动手之类的！唉……唯有先处理好网卡部分！换上网卡芯片再处理好断线：接下来就是检查死机自动重启原因，装好简单系统后开始检查，触发开机发现是不能点亮了，测试卡复位灯常亮！先按步骤检查各路供电，发现北桥的供电有不稳定情况（0.7V-1.2V），正常时应该是1.25V的，先简后繁原则换MOS管一试，结果是一样情况！再次检查MOS各极电压，如下图（红色电压为正常时的电压，紫色为现在故障时的电压），发现MOS的D极与G极电压也不稳（D:0.9V-1.3V）（G:3V-5V）！配合原理图分析原因：这个1.25V产生是利用上级1.5V稳压产生的，电压在不正常时G极升高证明控制部分正常！因为S极电压下降后反馈跟着下降，比较器（LM324：5.6.7pin）检测到电压下降后升高G极电压来维持S极！所以最终判定问题不在这个1.25V稳压电路上，而是上级1.5V稳压电路的问题！接着就检查1.5V稳压电路！还是先简后繁更换MOS管，结果还是一样！唯有再测量电压，如下图，D极是内存的供电1.8V保持正常，但S极（也就是上面说的1.25V稳压MOS的D极）存在不稳定情况，G极3.2V-5.1V跳变！原理分析：S极电压随着G极的降低而降低，证明问题出在比较器（LM324：8.9.10pin）电路上而不是MOS本身！因为正常原理的情况下如果S极电压下降的话比较器应该升高G极电压来维持S极的稳定！分析上面两张电路图，得知LM324的第10脚是1.5V稳压电路的基准电压输入脚，利用一个上拉电阻（1.07K）和一个下拉电阻（1K）以及一个电容构成！9脚是反馈脚！先测量一下10脚的电压，发现也存在不稳（1V-1.4V）！现在已经十分确定是这部份的问题！先更换LM324，无果！再分析电路，10脚基准电压下降无法是3个元件的问题！1/LM324不良；2/上拉电阻阻值变大；3/电容漏电！说明：下拉电阻是不可能有问题的，因为电阻损坏只会阻值变大或完全开路，如果下拉电阻有问题只会电压升高！就以上分析后拆下电容和上拉电阻测量，发现阻值已经增大到1.2K并且不稳定！问题零件已经找到，整个检查过程就是这样结束！这个维修例子告诉大家维修是需要一定的理论知识，不能单靠所谓的经验！可笑的是上手不经检查直杀网卡不知是何用意！希望我的粗文败笔大家能够看明白！最后因为没有找到1.07K这样的怪电阻所以用了1个1K和75欧电阻串联代替！电容也顺带更换掉以免后患！。

主板维修供电对地短路
拿到主板，第一步：目测看看，主板表面有没有电容鼓包场馆烧糊。

第二部：对地打阻值，5V.12V.打到3.3V的时候发现对地数值为001（使用万用表的2级管档对地打阻值）说明该主板3.3V对地短路了，说白了3.3V对地短路这快主板就没有修的意义了。

因为3.3V对地短路一般都是南北桥坏了，也有的是内存供电，检查3.3V对地短路的故障首先要查南北桥的供电MOS管是否对地短路测他有没有输出D级输入S级输出测他输出电压正不正常一般为3.3V然后在测南桥供电，然后加上AT某电源测试（这里不要点开关应为3.3V已经对地短路了AT某已经对地有保护所以在点开关容易烧桥）看南北桥是否发烫如果发烫这板子你就去做BGA吧只能用BGA换桥了。

还要查查内存供电MOS管对地数值以及电压。

补充:3.3V 对地短路，拆网卡芯片，3端稳压器，电源ICI/O拆到不短路为止大多数是南桥,3.3VSB对地短路,测量1117中间脚对地阻值,跳线中间脚对地阻值,南桥周围贴片电容对地阻值来判断。

简单的说橙色3.3V对地短路,检查时钟芯片,时钟供电,I/O芯片,北桥供电MOS管,内存供电MOS管,南北桥本身。

3.3VSB对地短路维修,测量1117中间脚对地阻值为001或者测量PCIA14脚对地阻值来判断3.3VSB！对地短路,多数是由于网卡芯片损坏引起的,有的是因为南桥挂引起的。

3.3V对地轻微短路,对地阻值一般在60欧姆-80欧姆之间,是由于3.3V供电元件轻微击穿引起3.3V对地轻微短路,一般情况下是可以加电的,只要3.3V对地阻值不低于10欧姆不算严重对地短路,AT某电源一般是不会保护的。

微星970A-G45（MS7693）北桥供电偏低引起的不跑码维修不知道最近是不是和小电阻过不去，连续修了好几片板子都是小贴片电阻引起的故障。

微星970的主板修下这板子得130元，或者你换个黑槽的二手技嘉870，也能上FX6300。

最后谈妥100元维修保1个月。

其实AM3+的板子和AM3没什么大的区别，很多厂家同型号都有AM3或者AM3+，电路板都是一样。

因此修这种板子，心里还是有点底。

首先先对板子打下阻值，发现都正常，那么装个速龙II 240的U，开始上电检测。

测了下各大供电：内存供电：1.5V，正常VDDA2.5：2.48V，正常CPU供电：1.2V，正常VTT总线供电：1.10V，正常北桥供电：0.45V，偏低很多，不正常南桥供电：1.15V，正常。

看来故障点很明显就是北桥供电，修微星板子的大家都明白，UP6103S8这种电管芯片和UP6261这种基准供电芯片是必找，因为很爱坏。

在内存槽边上，找到北桥供电的UP6103S8。

其中：5脚供电正常，12.1V1脚BOOT自举，11.8V6脚反馈外围的小贴片电阻电容都是正常范围。

7脚基准电压输入不正常，0.45V。

这个基准电压在图纸上的标识是SIO_0.9VNBREF，很明显就是IO发出的基准电压。

不过过来的有0.9VREF和0.9VREF_NB。

0.9VREF是通过R372过来，0.9VREF_NB是通过R388过来，实际发现并没有找到R388电阻位，可能这板子就没有设计0.9VREF_NB作为开启电压过来，就只有一个0.9VREF。

既然明确，那么就去IO那边找这个输出电压。

图纸上，IO的第85脚就是0.9VREF输出，而86脚就是0.9VREF_NB，测量后发现这两个脚都是0.9V的电压输出，看来IO这边没问题，不过它外面的两个100欧姆电阻就不正常了，连接0.9VRE F_NB的那个电阻两端，都是0.9V的电压，但是连接0.9VREF的电阻，一端是0.9V，一端是0.45V。

教你学主板维修实例（转载）2008-07-27 16:41主板不上电的故障，在日常维修中比较常见，其实从我的维修经验上来说，不上电的故障是最好修的，只是大家在维修过程中没有掌握正确的维修流程，所以思路也就不正确，在这里向大家作一个关于主板不上电维修的流程的大致介绍，希望对大家维修此类主板时有所帮助！一、外观的检测拿到一块客户送修的主板，所先要向客户问明主板的具体故障现象，在没有问清楚故障现象的时候，最好不要通电检测，以防有不必要的麻烦，在询问客户的时间，我们就可以先对主板的外观作一个大致的检查。

1.检查主板上的主要元件有无烧伤的痕迹，重点观察南北桥、I/O、供电MOS 管，如发现有明显的烧伤，则首先要将烧伤的部分给予更换。

由于南桥的表面颜色较深，轻微的烧伤痕迹可能不太容易观察到，这种时候，我们可以把板子倾斜一定的角度，对着日光或灯光进行查看。

在看有否烧伤的同时，还要闻一下主板上是否有刺激性的气味，这也是主板是否有烧伤的依据之一。

2.检查主板上PCB是否有断线、磕角、掉件等人为故障，如有此类故障，则首先进行补线、补件的工作。

观察的主要方向是主板的边缘以及背面。

二、未插ATX电源前的量测如果确定客户描述的故障是主板不上电，则首先要用万用表的二极管档量测主板上是否有短路的地方（其方法是将万用表打到二极管档位，红表笔接地黑表笔接欲测试点，我们可称其为量测对地阻值），千万不可直接上电，不然可能会导致短路的现象更加严重，引起其它元件的烧毁。

1.量测ATX电源上的3.3V、5V、5VSB、12V电压是否有对地短路现象，通常来说，其对地的阻值应在100以上，如果有在100以下的现象，则有可能处于短路状态（PS：新款的主板，3.3V电压对地的正常值阻可能在100左右，所以这个100的数值只可以作为参考性的数字，而非准确的指标，最好的方法是找一块同样的主板来进行对比量测）。

如果有短路的情况，则根据短路的具体电压用更换法来排处短路的故障。

主板维修实例1、MS-7021(KT600)主板跑FF维修一例一块7021的板，KT600的北桥，8237的南桥，接到手时是跑FF（编者注：指Debug卡的代码，FF表示CPU未工作），CPU的主供电，频率（编者注：指CPU时钟，作者此处可能为笔误），复位都正常，各个测试点的电压也正常，北桥到CPU座间无有短路和开路。

几乎可以说一切工作的条件都满足了，一般来说，这种板无外乎几个毛病，BIOS坏，北桥空焊，83697坏。

南桥坏，可是这些故障点都查过。

没有故障。

于是再仔细的目测一下这片主板，终于功夫不负有心人，在N分钟的凝视中，发现在MS-7的散热片下，发现有一颗位置号为R115的102电阻被磕掉了。

补上这颗电阻后，此板OK，后来查电路图。

发现这个电阻是MS-7发出的VID_SEN信号与地联接的而这条线路是为CPU通过一颗351小场管提供VCCA_PLL信号的。

这个信号不正常，导致CPU不工作。

2、MSI-6712主板插VGA无复位维修一例此主板故障为不插VGA的话可以正常跑码，但是如果插上VGA卡的话，就会单步卡（编者注：一种专业Debug卡）。

跑单F，即全板无复位。

开始以为是VDDQ电压的管子不正常导致加上显卡后VDDQ电压被拉低，导致北桥无法工作，引起单F。

不过更换管子后并无效果，后来又更换了AGP槽。

还是没有作用。

后来仔细想了一下，只有插VGA的时候才会有跑单F的现象，所以判定与AGP方面有关。

后来查询电路图，发现Q30管子不正常，有轻微击穿的现象。

Q30一端是3V电压，一端是AGPEND，另一端是通往南桥，MS-5的SUSB#信号。

此管短路后，当插上AGP显卡时，3V电压便通过AGP卡，直接与AGPEND相连，导致SUSB#信号不对，以至南桥工作不正常，引起全板无复位，更换后OK！3、MS-7144主板不加电测量PWSW（编者注：指连机箱开机按钮的跳针）上电压正常，5、3、1.5Vsb PSON#正常，32.768KHz（编者注：与南桥的相连的实时晶振）正常。

电脑主板常见故障维修实例一、主板插槽（接口）常见故障与维修故障现象1：一台杂牌i845EP主板主机频繁死机，振动机箱后死机频率下降。

检修过程：一般为主板或板卡有接触不良。

打开机箱对主板、板卡除尘，并重插板卡后故障排除。

故障现象2：一台AthlonXP 1600主机，在双硬盘对拷后，重新连接主硬盘并开机，机器提示找不到任何IDE设备。

检修过程：重启进入CMOS参数设置后，发现检测不到任何IDE 设备。

考虑到硬盘对拷后出现故障，检查IDE接线，发现硬盘线接到Slave口上，更换为Master接口，开机恢复正常。

二、主板开机电路常见故障与维修故障现象1：一块P6VXM2T（威盛芯片组）主板，当按下主机电源开关时，不开机，主机指示灯不亮。

检修过程：经检查发现PW-0N开关正极电压为1.0V，正常情况下应为3.3V 以上，此电压变低大多数为南桥损坏或与其相连的门电路短路。

用万用表测PW-0N开关正极的对地数值为100Ω，正常应为600以上，说明此电路有明显短路的地方，经查找电路PW-0N正极通过R217（680）的限流电阻连接R213（472）的上位电阻，在经过C99电容滤波最后进入南桥，首先排除C99短路，拆下C99再测量PW-0N正极的对地数值还是120，这种情况可能是南桥短路，为了证实是不是南桥内部短路造成PW-0N开机电压过低，拆下R217，在测R217两端的对地数值，发现进南桥一边的对地数值为600多，说明故障不在南桥，在仔细查找线路发现PW-0N正极还与一门电路74HCT74（U11）相连，更换此门电路芯片，故障排除。

故障现象2：一杂牌D33007黄色大板不通电。

检修过程：查开机电路部分无异常，查南桥待机电压异常，沿线路查找发现3.3V待机电压由南桥旁的1117提供输，1117输入端又由HIP6501ACB提供，经查1117输入电压异常，故更换HIP6501ACB故障排除。

故障现象3：KTT主板不加电。

电脑主板CPU供电电路的维修CPU供电电路是为CPU提供电能，保证CPU在高频、大电流工作状态下稳定地运行，满足正常工作的需要。

CPU供电电路通常采用PWM(PtilseWidthMedulation脉冲带宽调制)开关电源，该部分电路主要是由PWM电源管理芯片、场效应管(MOSFET管)、储能线圈和滤波电容'等元器件完成。

CPU供电电路的电路框图如下图所示。

一、CPU供电电路的工作原理不同的CPU需要的工作电流和工作电压是不同的，P3CPU有内核和外核两种供电电压，内核供电电压Vcore为1.2V-2V，外核供电电压为固定的2.5V(外核供电电压一般由三端稳压器得到)：P4CPU的供电电压有内核供电电压Vcore(通常为1.O5V-1.5V)和AGTL总线终端电压VTT(针对不同型号的CPU有1.8V、1.5V、1.l25V，这个供电电压一般由北桥供电电路提供，电路比较简单)。

CPU的核心电压供电电路是最容易损坏的电路，因此在维修工作中所指的CPU供电电路一般都是指核心供电电路(Vcore电路)。

主板上所用的PWM电源管理芯片都有几个电压识别控制踹(通常为VIDO-VID4)，这些引脚通常与CPU相连(如不接CPU，则这几个控制端默认为高电平)，通过控制这些引脚的电平，就可以控制输出的直流电压值，即CPU的供电电压。

不同型号的CPU在出厂时已通过对相应的VIDO-VID引脚悬空和短按的方法设定了CPU的供电电压值，如不接CPU则VIDO-VID4引脚为默认高电平，电源PWM电源管理芯片停止工作。

接上CPU后，电源电路中的PWM电源管理芯片就会先判断CPU需要多高的供电电压，然后就会通过改变驱动脉冲输出端脉冲信号的占空比(即单位时间内场效应管的导通时间和总时间之比)来控制场效应管的导通，从而控制输出电压，如下右图所示。

由于单个MOSFET管的输出电流通常为20A左右，而对于一些耗电量大的CPU(如Pentium4、AthlonXP系列CPU)其需要电流通常高于45A，这时就需要将多个供电电路并联起来为CPU供电，有几路供电电路并联就称为“几相”供电。
