CPU 内存显卡供电CPU、内存、显卡这三大配件直接决定了整机的性能表现，我们所购买的主板是否能够为这三大配件提供充足稳定的供电环境，也就成为了一个相当重要的因素。
CPU的供电电路通常是由电容、电感线圈、场效应管(MOSFET管)这三大部分所组成。
除了能够为CPU提供更加纯净稳定的电流之外，还起到了降压限流的作用，以此来保证CPU的正常工作。
现在最常见的组合方案是由“N颗电容+1个电感线圈+N个场效应管”组成一个相对独立的单相供电电路(图1)，这样的组成通常会在CPU供电部分出现2～4次，也就因此出现了两相供电、三相供电甚至是四相供电。
CPU供电图分解由于现在主流CPU的功耗过高，所以CPU供电电路采用多相供电是降低主板内阻及发热量的有效途径，少数主板甚至在场效应管上安装散热片，也是为了保证CPU供电电路的稳定运行。
虽然三相或两相电源并不完全决定CPU供电电路的好坏(比如说华硕主板很多都采用了两相电源)，但对于大多数二三线主板厂商的产品来说，三相确实要比两相电源优秀了许多。
此主题相关图片如下：单相供电电路组成部分中国IT芯片级维修联盟 更多资料中国IT 芯片级维修联盟 更多资料在单相供电电路中，电容和电感线圈的规格越高以及场效应管的数量越多，就代表了供电电路的品质越好。
一般情况下，日系的SANY(三洋)、Rubycon(红宝石)、KZG 电容比较优秀(图2)，台系的TAIC ON 、OST 、TEAPO 、CAPXON 等品牌的电容也可以考虑。
少数高端的超频版主板还会采用化学稳定性极好的固态电容(图3)，彻底杜绝了电容爆浆现象的发生此主题相关图片如下：日系电容和固态电容至于电感线圈的辨别也颇为困难，有些主板采用的线圈线径很细，绕组很多的电感线圈。
有些则采用了绕线圈数较少，线径很粗的线圈(图4)。
线径很粗的线圈采用的是高导磁率、不易饱和的新型磁芯，所以不需要很多的绕线圈数就可以得到足够的磁通量，因此也被越来越多的主板生产商所采用。
主板维修思路首先主板的维修原则是先简后繁, 先软后硬 , 先局部后具体到某元器件。
一．常用的维修方法：1．询问法：询问用户主板在出现故障前的状况以及所工作的状态？询问是由什么原因造成的故障？询问故障主板工作在何种环境中等等。
2．目测法：接到用户的主板后，一定要用目测法观察主板上的电容是否有鼓包、漏液或严重损坏，是否有被烧焦的芯片及电子元器件，以及少电子元器件或者PCB板断线等。
还有各插槽有无明显损坏。
3．电阻测量法：也叫对地测量阻值法。
可以用测量阴值大小的方法来大致判断芯片以及电子元器件的好坏，以及判断电路的严重短路和断路的情况。
如：用二极管档测量晶体管是否有严重短路、断路情况来判断其好坏，或者对ISA 插槽对地的阻值来判断南桥好坏情况等。
4．电压测量法：主要是通过测量电压，然后与正常主板的测试点比较，找出有差异的测试点，最后顺着测试点的线路（跑电路）最终找到出故障的元件，更换元件。
二．主板维修的步骤：1．首先用电阻测量法，测量电源、接口的5V、 12V、 3.3V 等对地电阻，如果没有对地短路，再进行下一步的工作。
2．加电（接上电源接口，然后按POWER开关）看是否能开机，若不能开机，修开机电路，若能开机再进行下一步工作。
3．测试 CPU主供电、核心电压、只要CPU主供电不超过 2.0V ，就可以加 CPU（前提是目测时主板上没有电容鼓包、漏液），同时把主板上外频和倍频跳线跳好（最好看一下CMOS），看看 CPU是否能工作到 C，或者 D3（ C1或 D3为测试卡代码，表示CPU已经工作），如果不工作进行下一步。
4．暂时把 CPU取下，加上假负载，严格按照资料上的测试点，测试各项供电是否正常。
如：核心电压 1.5V ， 2.5V 和 PG的 2.5V 及 SLOT1的 3.3V 等，如正常再进行下一小工作。
5．根据资料上的测试点测试时钟输出是否正常, 时钟输出为 1.1-1.9V ，如正常进行下一步。

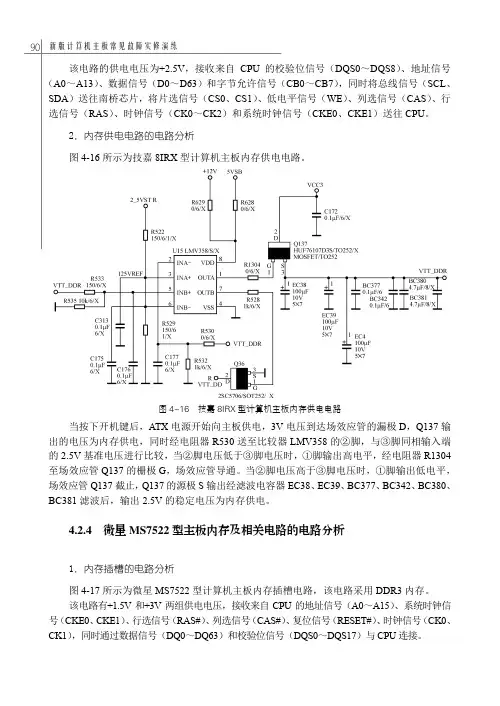

![微星MS7522型主板内存及相关电路的电路分析_新版计算机主板常见故障实修演练_[共3页]](https://uimg.taocdn.com/379b3e2dfab069dc512201c9.webp)
图4-16 技嘉8IRX型计算机主板内存供电电路
当按下开机键后，ATX电源开始向主板供电，3V电压到达场效应管的漏极D，Q137输出的电压为内存供电，同时经电阻器R530送至比较器LMV358的②脚，与③脚同相输入端的2.5V基准电压进行比较，当②脚电压低于③脚电压时，①脚输出高电平，经电阻器R1304至场效应管Q137的栅极G，场效应管导通。
当②脚电压高于③脚电压时，①脚输出低电平，场效应管Q137截止，Q137的源极S输出经滤波电容器EC38、EC39、BC377、BC342、BC380、BC381滤波后，输出2.5V的稳定电压为内存供电。
4.2.4 微星MS7522型主板内存及相关电路的电路分析
1．内存插槽的电路分析
图4-17所示为微星MS7522型计算机主板内存插槽电路，该电路采用DDR3内存。
该电路有+1.5V和+3V两组供电电压，接收来自CPU的地址信号（A0～A15）、系统时钟信号（CKE0、CKE1）、行选信号（RAS#）、列选信号（CAS#）、复位信号（RESET#）、时钟信号（CK0、CK1），同时通过数据信号（DQ0～DQ63）和校验位信号（DQS0～DQS17）与CPU连接。

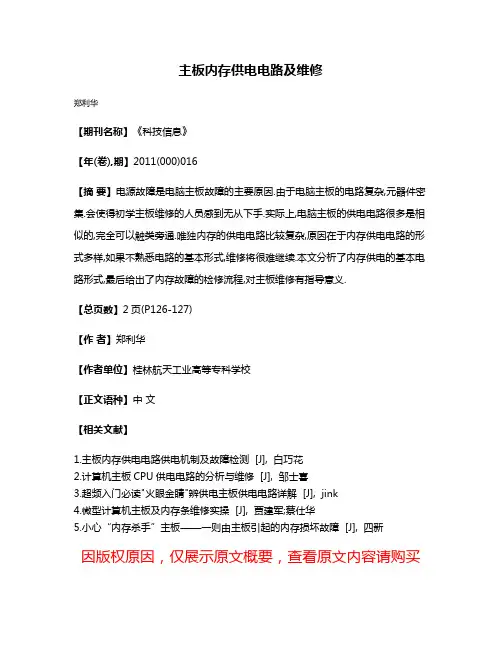

主板内存供电电路及维修
郑利华
【期刊名称】《科技信息》
【年(卷),期】2011(000)016
【摘要】电源故障是电脑主板故障的主要原因.由于电脑主板的电路复杂,元器件密集.会使得初学主板维修的人员感到无从下手.实际上,电脑主板的供电电路很多是相似的,完全可以触类旁通.唯独内存的供电电路比较复杂,原因在于内存供电电路的形式多样,如果不熟悉电路的基本形式,维修将很难继续.本文分析了内存供电的基本电路形式,最后给出了内存故障的检修流程,对主板维修有指导意义.
【总页数】2页(P126-127)
【作者】郑利华
【作者单位】桂林航天工业高等专科学校
【正文语种】中文
【相关文献】
1.主板内存供电电路供电机制及故障检测 [J], 白巧花
2.计算机主板CPU供电电路的分析与维修 [J], 邹士喜
3.超频入门必读"火眼金睛"辨供电主板供电电路详解 [J], jink
4.微型计算机主板及内存条维修实操 [J], 贾建军;蔡仕华
5.小心“内存杀手”主板——一则由主板引起的内存损坏故障 [J], 四新
因版权原因，仅展示原文概要，查看原文内容请购买。
主板供电电路故障维修主板供电电路故障维修CPU供电部分：1、场效应管击穿，造成ATX电源保护，现象是风扇转一下就停，主板诊断卡上的灯亮一下就灭。
拔下CPU12V供电，开机正常。
具体诊断方法：将数字万用表拨到二极管档，然后先将场效应管的三个引脚短接，接着用两支表笔分别接触场效应管三个引脚中的两个，测得三组数据如果其中两组数据为1，另一组数据为300-800欧，则说明场效应管正常；如果其中有一组数据为0，则场效应管击穿。
2、CPU滤波电容损坏，造成无法正常供电或主板工作不稳。
具体诊断方法：测量前观察电容有无鼓包或烧坏，若有则更换。
将万用表调到“20K”档，红表笔接电容的正极，黑表笔接电容的负极，如果显示值从“000”开始逐渐增加，最后显示“1”，则表明电容正常；如果始终显示“000”，则内部短路，如果始终显示“1”，则内部开路。
电容起鼓或爆浆的原因：一是主板温度过高导致，如CPU风扇转速慢或不转；散热片灰尘太多；CPU卡座损坏等。
二是电源输出电压不稳，造成主板许多地方的电容鼓包。
电容出现问题会引起主板开不了机或不定期死机、蓝屏、黑屏等故障。
更换原则：耐压比原来大一点或相同即可。
容量正负20%.3、场效应管变劣老化。
漏极有输入电压，栅极有控制电压(高端管为3V左右;低端管为10V左右)，源极无输出电压，则场效应管坏。
更换原则:使用相同的型号或功率大一点、极性相同的场管更换。
如：70T03替换60T03；85N03L替换70N03L等。
注意:CPU主供电场效应管全为N沟道。
源极对地阻值不应为0.（至少有3欧阻值）。
4、电源管理芯片损坏。
如果场效应管和电容测量正常，而上管栅极无控制电压，则检查电源管理芯片的供电脚有无5V或12V电压，如果有，再检查PG信号脚有无电压，如果有则电源管理芯片损坏。
对于有驱动芯片的电路，则可检查有无供电电压和PWM控制信号，如果有输入而无输出，则驱动芯片损坏，如果无PWM控制信号输入，则可检查主控芯片有无供电、有无PG信号，如果有则主控芯片损坏。
主板维修思路首先主板的维修原则是先简后繁,先软后硬,先局部后具体到某元器件。
一．常用的维修方法：1．询问法：询问用户主板在出现故障前的状况以及所工作的状态？询问是由什么原因造成的故障？询问故障主板工作在何种环境中等等。
2．目测法：接到用户的主板后，一定要用目测法观察主板上的电容是否有鼓包、漏液或严重损坏，是否有被烧焦的芯片及电子元器件，以及少电子元器件或者PCB板断线等。
还有各插槽有无明显损坏。
3．电阻测量法：也叫对地测量阻值法。
可以用测量阴值大小的方法来大致判断芯片以及电子元器件的好坏，以及判断电路的严重短路和断路的情况。
如：用二极管档测量晶体管是否有严重短路、断路情况来判断其好坏，或者对ISA插槽对地的阻值来判断南桥好坏情况等。
4．电压测量法：主要是通过测量电压，然后与正常主板的测试点比较，找出有差异的测试点，最后顺着测试点的线路（跑电路）最终找到出故障的元件，更换元件。
二．主板维修的步骤：1．首先用电阻测量法，测量电源、接口的5V、12V、3.3V等对地电阻，如果没有对地短路，再进行下一步的工作。
2．加电（接上电源接口，然后按POWER开关）看是否能开机，若不能开机，修开机电路，若能开机再进行下一步工作。
3．测试CPU主供电、核心电压、只要CPU主供电不超过2.0V，就可以加CPU（前提是目测时主板上没有电容鼓包、漏液），同时把主板上外频和倍频跳线跳好（最好看一下CMOS），看看CPU是否能工作到C，或者D3（C1或D3为测试卡代码，表示CPU已经工作），如果不工作进行下一步。
4．暂时把CPU取下，加上假负载，严格按照资料上的测试点，测试各项供电是否正常。
如：核心电压1.5V，2.5V和PG的2.5V及SLOT1的3.3V等，如正常再进行下一小工作。
5．根据资料上的测试点测试时钟输出是否正常,时钟输出为1.1-1.9V，如正常进行下一步。
6．看测试卡上的RESET灯是否正常（正常时为开机瞬间，灯会闪一下，然后熄灭，当我们短接RESET 跳线时，灯会随着短接次数一闪一闪，如灯常亮或者常来均为无复位。
主板维修教程之CPU供电电路原理及检修.txt两人之间的感情就像织毛衣，建立的时候一针一线，小心而漫长，拆除的时候只要轻轻一拉。
主板维修教程之CPU供电电路原理及检修显示器在不亮，检修重点在CPU主供电电路，CPU主供电电路是在维修中最易损坏的一个区域，它损坏后测试卡显示FF00。
主板可以加电，但CPU不工作，因为CPU需要一个稳定供电电流，才能工作。
CPU主供电损坏的特征，如一些网吧的，个人用户，单位用户可以很明显的看到周围电容鼓包漏液，电容防爆槽爆开，接到这样的主板，首先将鼓包漏液的电容进行更换，更换的耐压值可以大一点，容量可以误差不超过20%。
场效应管击穿，用万用表打在蜂鸣档上就可以判断出是哪个场效应管击穿。
通过测ATX 电源的接口对地数值也可以判断出来是5V不是12V击穿根据电容的特征去修。
一般CPU主供电电路所有与之相关电路都设置在CPU插座附近。
不会在主板上的任何地方设置它的主供电电路。
电压识别管脚VID0—VID4，也就是说CPU需要量多大的电压，需要多大的电流。
如P3的CPU需要的电压稍高，P4CPU需要的电压比较低，针对不同频率的CPU需要的电压也是一样的，所以这个主板CPU需要多大的电压必需要将自己的信息告诉电源管理芯片，电源管理芯片经过内部编程之后，输出CPU所需要正确电压。
相知道CPU供电电压是多少，自己去下载CPU底视图，里面有教你如何测CPU供电。
整个工作流程：主电的产生，电路由电源控制芯片（CPU的供电芯片U1）、声效应管（其中场效应管Q1是起电压调整作用，Q2为续流稳压作用），滤波电容（C1~CN）、电感（L1、L2）、稳压二极管（D）和一些帖片电阻电容元件等构成。
其中电源控制器的供电为12V，由ATX电源的黄线直接提供。
场效应管的供电为5V，由ATX电源红线提供（P4以上的主板由附加电源共色线提供12V）。
主板空载：主板空载，就是主板在未装CPU的情况下，按PS—ON键，U1由于得到一个12V供电电压，控制场效应管通过电感、电容会产生一个功率很低的主电压或者U1不工作，这时电压输出为零，其主要原因是CPU没有提供一个电压识别信号，来控制电源管理器产生CPU所需要的电压。

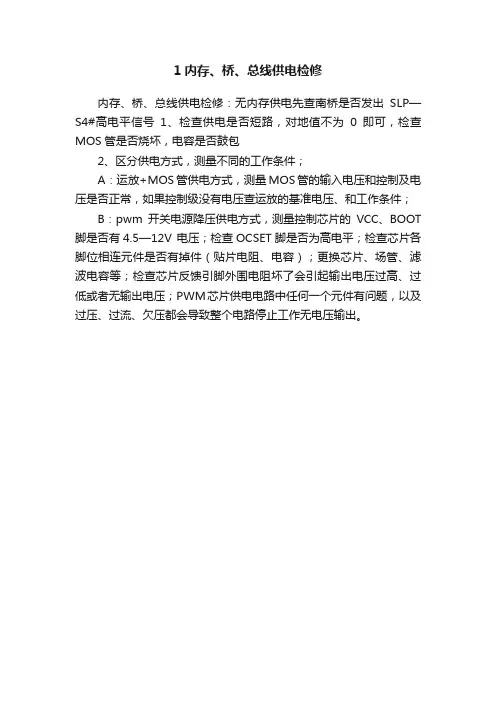

1内存、桥、总线供电检修
内存、桥、总线供电检修：无内存供电先查南桥是否发出SLP—S4#高电平信号1、检查供电是否短路，对地值不为0即可，检查MOS管是否烧坏，电容是否鼓包
2、区分供电方式，测量不同的工作条件；
A：运放+MOS管供电方式，测量MOS管的输入电压和控制及电压是否正常，如果控制级没有电压查运放的基准电压、和工作条件；
B：pwm开关电源降压供电方式，测量控制芯片的VCC、BOOT 脚是否有4.5—12V 电压；检查OCSET脚是否为高电平；检查芯片各脚位相连元件是否有掉件（贴片电阻、电容）；更换芯片、场管、滤波电容等；检查芯片反馈引脚外围电阻坏了会引起输出电压过高、过低或者无输出电压；PWM芯片供电电路中任何一个元件有问题，以及过压、过流、欠压都会导致整个电路停止工作无电压输出。

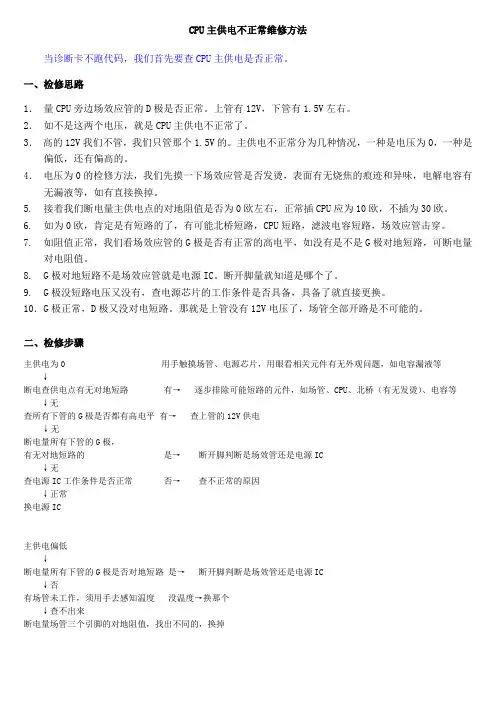

CPU主供电不正常维修方法当诊断卡不跑代码，我们首先要查CPU主供电是否正常。
一、检修思路1．量CPU旁边场效应管的D极是否正常。
上管有12V，下管有1.5V左右。
2．如不是这两个电压，就是CPU主供电不正常了。
3．高的12V我们不管，我们只管那个1.5V的。
主供电不正常分为几种情况，一种是电压为0，一种是偏低，还有偏高的。
4．电压为0的检修方法，我们先摸一下场效应管是否发烫，表面有无烧焦的痕迹和异味，电解电容有无漏液等，如有直接换掉。
5. 接着我们断电量主供电点的对地阻值是否为0欧左右，正常插CPU应为10欧，不插为30欧。
6. 如为0欧，肯定是有短路的了，有可能北桥短路，CPU短路，滤波电容短路，场效应管击穿。
7. 如阻值正常，我们看场效应管的G极是否有正常的高电平，如没有是不是G极对地短路，可断电量对电阻值。
8. G极对地短路不是场效应管就是电源IC。
断开脚量就知道是哪个了。
9. G极没短路电压又没有，查电源芯片的工作条件是否具备，具备了就直接更换。
10．G极正常，D极又没对电短路。
那就是上管没有12V电压了，场管全部开路是不可能的。
二、检修步骤主供电为0 用手触摸场管、电源芯片，用眼看相关元件有无外观问题，如电容漏液等↓断电查供电点有无对地短路有→逐步排除可能短路的元件，如场管、CPU、北桥（有无发烫）、电容等↓无查所有下管的G极是否都有高电平有→查上管的12V供电↓无断电量所有下管的G极，有无对地短路的是→断开脚判断是场效管还是电源IC↓无查电源IC工作条件是否正常否→查不正常的原因↓正常换电源IC主供电偏低↓断电量所有下管的G极是否对地短路是→断开脚判断是场效管还是电源IC↓否有场管未工作，须用手去感知温度没温度→换那个↓查不出来断电量场管三个引脚的对地阻值，找出不同的，换掉三、根据诊断卡代码查故障1．如果一开机只有电压、时钟显示，而没有代码显示就检查CPU有无损坏。
2．如果诊断卡不跑代码或跑到00、FF、C0、D1、E0、CF 、F0、F8、O1、O2停止，一般是主板南北桥、BIOS、I/O或CPU有问题。
内存条插反烧坏后的修复有不少朋友都遇到过把内存插反的情景，只要一插电，就会有袅袅轻烟升起，这时有的主板会“嘀嘀”直哭，有的可能马上就没电了，以后无论怎么加电再也启动不起来了。
这时关机后，我们仔细观察主板，就会发现内存边上有一个三极管气得脸都变色了，严重一点的都开裂了。
我们现在分析一下SDRAM内存插槽的电路结构，在SD 内存插槽中有多处VCC供电端和GND接地端，如果内存插槽插反时，会造成VCC供电端与GND接地端反接，这时会因为电源短路产生大电流将内存的供电控制场效应管过流烧毁，而导致内存没有电源供应，这时如果我们再次正常安装开机后系统会内存报警。
SD内存使用的是3.3V供电，DDR内存使用的是2.5V 供电，而ATX电源输出的3.3V电压就是专供内存使用的，对于SD不需要稳压，对于DDR则需要有稳压电路才能供给DDR内存＋2.5V的电压。
因为现在的主板都支持睡眠，STR 功能，就是在CPU风扇停转的情况下，在内存中还保存着当前的机器状态信息，以便在被唤醒时可以立即工作。
大家一般都觉得主板烧了，也就没救了，只有返厂修理或者再花钱买一个新的了。
其实，这种毛病并不是很大，目前的主机电源和主板的保护功能相当完善，有异常情况时会马上断电，一般不会引起大范围的元件损坏。
从我的维修经验来判断，主板因内存插反而不能使用的，一般都只是一个或两（电脑没声音）三个三极管烧毁，只要按要求更换就可以了。
内存条插反的时候，会有多处短接点，一般是虚接的地方产生电火花后，内存金手指受高温脱落，内存插槽的簧片弹性丧失，发生严重形变，甚至可能烧熔。
处理方法：对于金手指铜皮脱落的，可以使用502胶将其小心固定。
对于弹簧变形的，可以使用细尖针状物将其拔正，同时清除烧灼残余物。
下面就以捷波主板为例，讲一下因内存插反烧毁主板的维修经历。
公司技术人员在检修电脑时，因失误将SD内存插反，一加电，只见一股清烟升起，机内接下来就是“嘀嘀”直响。
电脑主板CPU供电电路的维修CPU供电电路是为CPU提供电能，保证CPU在高频、大电流工作状态下稳定地运行，满足正常工作的需要。
CPU供电电路通常采用PWM(PtilseWidthMedulation脉冲带宽调制)开关电源，该部分电路主要是由PWM电源管理芯片、场效应管(MOSFET管)、储能线圈和滤波电容'等元器件完成。
CPU供电电路的电路框图如下图所示。
一、CPU供电电路的工作原理不同的CPU需要的工作电流和工作电压是不同的，P3CPU有内核和外核两种供电电压，内核供电电压Vcore为1.2V-2V，外核供电电压为固定的2.5V(外核供电电压一般由三端稳压器得到)：P4CPU的供电电压有内核供电电压Vcore(通常为1.O5V-1.5V)和AGTL总线终端电压VTT(针对不同型号的CPU有1.8V、1.5V、1.l25V，这个供电电压一般由北桥供电电路提供，电路比较简单)。
CPU的核心电压供电电路是最容易损坏的电路，因此在维修工作中所指的CPU供电电路一般都是指核心供电电路(Vcore电路)。
主板上所用的PWM电源管理芯片都有几个电压识别控制踹(通常为VIDO-VID4)，这些引脚通常与CPU相连(如不接CPU，则这几个控制端默认为高电平)，通过控制这些引脚的电平，就可以控制输出的直流电压值，即CPU的供电电压。
不同型号的CPU在出厂时已通过对相应的VIDO-VID引脚悬空和短按的方法设定了CPU的供电电压值，如不接CPU则VIDO-VID4引脚为默认高电平，电源PWM电源管理芯片停止工作。
接上CPU后，电源电路中的PWM电源管理芯片就会先判断CPU需要多高的供电电压，然后就会通过改变驱动脉冲输出端脉冲信号的占空比(即单位时间内场效应管的导通时间和总时间之比)来控制场效应管的导通，从而控制输出电压，如下右图所示。
由于单个MOSFET管的输出电流通常为20A左右，而对于一些耗电量大的CPU(如Pentium4、AthlonXP系列CPU)其需要电流通常高于45A，这时就需要将多个供电电路并联起来为CPU供电，有几路供电电路并联就称为“几相”供电。
主板内存供电电路维修
详解
Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
主板内存供电电路维修详解
今天写的这例故障十分普遍，修理过程也比较简单，所以拍了一些照片上来简述一下！希望大家能够看明白！今天下午盱眙高达电脑维修公司接到了一块SOLTEK 845PE 主板，故障现象是不能点亮，伴随着蜂鸣器长鸣报警！从报警声得知故障是内存部分，但客户已经更换过其它内存试过，情况还是一样，就此可以判断故障原因是北桥与内存槽的连接线路零件或内存供电问题。
从下图中测试卡显示结果也证明了是不能正确检测到内存。
主板测试显示内存部分有问题。
首先检查内存的第七脚供电电压是否是标准的DDR 供电，看下图：内存供电脚，内存左面左数第七脚。
从万用表的读书可以看出，内存供电电压只有左右。
离DDR的标准电压相差甚大！
知道具体原因就好办了，顺着内存插槽的第7脚跟着线路找到了内存供电MOS 管，汗一下！！居然在AGP槽尾部下面，傍边还有两个小电解电容！这样就增加了更换难度！为了避免伤及傍边的零件及AGP槽，唯有先拆下电容再用风枪底部辅助加热，上面用电烙铁拆下！（拆下的经过因为双手进行，没有第三只手拍照了）
从该主板上拆下的MOS可以看到已经烧了一个白色的圈！准备装上一个代用的3055 MOS 管！
安装过程也是双手进行，也没有第三只手拍照！下图是装好并清理干净PCB后的效果！除了焊锡比较新外可以说和原装没有任何分别！
装好MOS管后可以试机了，装上内存等必要部件，通电！看下图测量结果：
重新测量内存供电电压，已经恢复到DDR需要的电压。
再装上显卡，可以点亮了～！测试卡的走数也跑到了下一步了！屏幕也出现了自检信息！
还以为全部问题解决了！谁知道还有问题，CMOS不
能保存（电子电压正常）！再经过检查，一直通电的
情况下没问题，拔下电源立刻清零了！从现象来看肯
定是备用电子切换电路问题，很容易就查到了是一只
三极管开路了！换上立刻正常！。
