涡凹气浮机工艺讲解学习

济南涡凹气浮机原理济南涡凹气浮机原理什么是济南涡凹气浮机济南涡凹气浮机是一种常用于水处理领域的设备，主要用于悬浮物的去除和水的净化。

它通过利用涡动和凹陷效应，达到高效去除水中悬浮物的效果。

原理解析1.涡动效应涡动是指液体在旋转体作用下产生的流动现象。

涡动可使水中的悬浮物产生离心作用，将其分离出来。

当水经过涡凹气浮机的旋转体时，快速流动和高速旋转产生涡动效应，使悬浮物向外侧移动，从而分离出来。

2.凹陷效应凹陷效应是指在旋转体的凹陷部位，水流速度减小，压力增大，从而使悬浮物停留在凹陷处。

涡凹气浮机内部设计有凹陷的区域，在水流通过时，悬浮物会被吸附在凹陷处，实现了有效的分离。

3.气浮作用涡凹气浮机在水处理过程中还利用了气浮作用。

通过注入气体（通常是空气）到设备中，产生微细气泡。

这些气泡具有较小的密度，能够吸附在悬浮物的表面，使其浮起。

随着气泡上升，悬浮物也会随之上浮，并通过配套的排除器进行去除。

工作原理流程涡凹气浮机的工作原理可以概括为以下几个步骤：1.水进入涡凹气浮机，通过旋转和涡动作用使悬浮物分离出来。

2.悬浮物被吸附在凹陷处停留。

3.注入气体产生微细气泡，吸附在悬浮物上使其浮起。

4.浮起的悬浮物通过排除器进行去除。

5.净化后的水从出口排出。

优势和应用场景济南涡凹气浮机具有以下优势：•高效去除悬浮物：利用涡动效应和凹陷效应，能够快速分离水中的悬浮物，提高水的净化效果。

•适用范围广：涡凹气浮机可处理各种水源，包括生活污水、工业废水等。

•操作简便：设备结构简单，操作方便，易于维护。

•占地面积小：相比其他水处理设备，济南涡凹气浮机占地面积相对较小。

济南涡凹气浮机在以下领域得到广泛应用：•市政污水处理：常用于城市污水处理厂以去除悬浮物，提高处理效果。

•工业废水处理：适用于各种工业废水的处理与净化。

•农村生活污水处理：处理农村地区的生活污水，改善水环境。

总结济南涡凹气浮机利用涡动效应、凹陷效应和气浮作用，实现了高效去除水中悬浮物的效果，适用于各种水处理场景。

1. 涡凹气浮系统的结构及工作原理涡凹气浮工艺系统是世界水处理设备，是美国环保公司的产品，也被称作引气气浮，是目前普遍采用和推广的一种投资少、效率高、处理成本低、效率好的污水处理设备。

它是专门为去除工业和城市污水中的油脂、胶状物及固体悬浮物（SS）而设计的系统。

整个系统由五部分组成，如图所示：经预处理后的污水流入有涡凹曝气机的小型充气段，污水在上升的过程中通过充气段与曝气机产生的微气泡充分混合，曝气机将水面上的空气通过抽风管道转移到水下。

曝气机的工作原理是利用空气输送管道底部散气叶轮的高速转动在水中形成一个真空区，液面上的空气通过曝气机输入水中，填补真空，微气泡随之产生并螺旋型地升到水面，空气中的氧气也随之溶入水中。

由于气水混合物和液体之间密度的不平衡，产生了一个垂直向上的浮力，将SS带到水面。

上浮过程中，微气泡会附着到SS上，到达水面后SS便依靠这些气泡支撑和维持在水面。

刮泥机沿着整个液面运行，并将SS从气浮槽的进口端推到出口端的污泥排放管道中。

污泥排放管道里有水平的螺旋推进器，将所收集的污泥送入集泥池中。

净化后的污水流入溢流槽再自流至生化处理部分。

回流管道从曝气段沿着气浮槽的底部伸展。

产生微气泡的同时，涡凹曝气机会在有回流管的池底形成一个负压区，这种负压作用会使废水从池底回流至曝气区，然后又返回气浮段。

这个过程确保了40左右的污水回流及没有进水的情况下气浮段仍可进行工作2. 涡凹气浮系统运行的影响因素2.1 污水水质对涡凹气浮机的影响由于工业废水和污水中一般会含有相当比例的Ca2+、SO42-，而且在气浮过程中会投加一些浮选药剂，涡凹气浮系统运行一段时间后，气浮机轮、轴承处附着一层垢，会使气浮系统的效率降低。

2.2污水流量对处理效果的影响污水流量对处理效果的影响也是不容忽视的。

在气浮机运行时保证每间气浮池的配水均匀，流量的变化意味着污染物量的变化，需要及时调整药剂投加量才能取得效果。

当污水流量过大时，气浮池水平流速，停留时间缩短，对絮凝体上浮分离不利；流速过大会引起分离区水流紊动过大而造成泡絮结合体破碎。

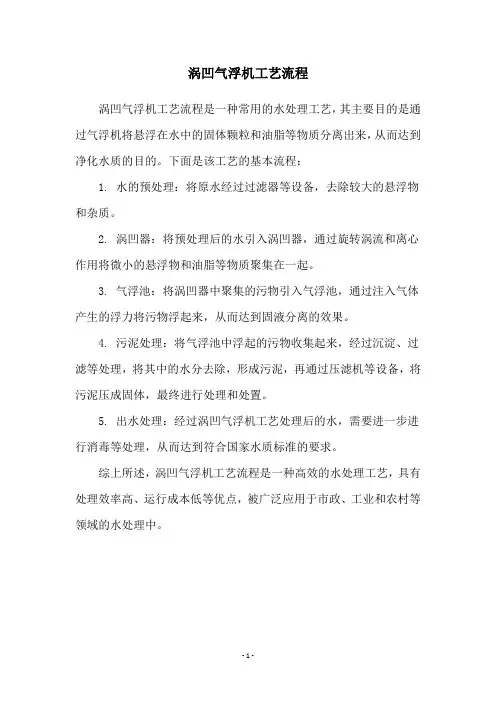

涡凹气浮机工艺流程
涡凹气浮机工艺流程是一种常用的水处理工艺，其主要目的是通过气浮机将悬浮在水中的固体颗粒和油脂等物质分离出来，从而达到净化水质的目的。

下面是该工艺的基本流程：
1. 水的预处理：将原水经过过滤器等设备，去除较大的悬浮物和杂质。

2. 涡凹器：将预处理后的水引入涡凹器，通过旋转涡流和离心作用将微小的悬浮物和油脂等物质聚集在一起。

3. 气浮池：将涡凹器中聚集的污物引入气浮池，通过注入气体产生的浮力将污物浮起来，从而达到固液分离的效果。

4. 污泥处理：将气浮池中浮起的污物收集起来，经过沉淀、过滤等处理，将其中的水分去除，形成污泥，再通过压滤机等设备，将污泥压成固体，最终进行处理和处置。

5. 出水处理：经过涡凹气浮机工艺处理后的水，需要进一步进行消毒等处理，从而达到符合国家水质标准的要求。

综上所述，涡凹气浮机工艺流程是一种高效的水处理工艺，具有处理效率高、运行成本低等优点，被广泛应用于市政、工业和农村等领域的水处理中。

- 1 -。

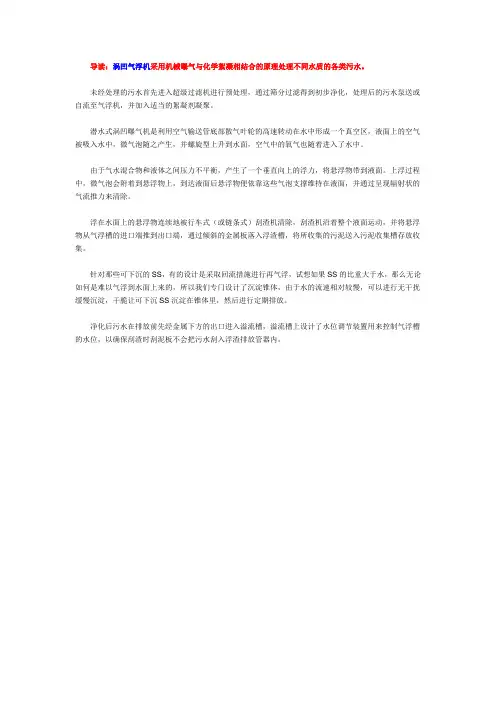

导读：涡凹气浮机采用机械曝气与化学絮凝相结合的原理处理不同水质的各类污水。

未经处理的污水首先进入超级过滤机进行预处理，通过筛分过滤得到初步净化，处理后的污水泵送或自流至气浮机，并加入适当的絮凝剂凝聚。

潜水式涡凹曝气机是利用空气输送管底部散气叶轮的高速转动在水中形成一个真空区，液面上的空气被吸入水中，微气泡随之产生，并螺旋型上升到水面，空气中的氧气也随着进入了水中。

由于气水混合物和液体之间压力不平衡，产生了一个垂直向上的浮力，将悬浮物带到液面。

上浮过程中，微气泡会附着到悬浮物上，到达液面后悬浮物便依靠这些气泡支撑维持在液面，并通过呈现辐射状的气流推力来清除。

浮在水面上的悬浮物连续地被行车式（或链条式）刮渣机清除，刮渣机沿着整个液面运动，并将悬浮物从气浮槽的进口端推到出口端，通过倾斜的金属板落入浮渣槽，将所收集的污泥送入污泥收集槽存放收集。

针对那些可下沉的SS，有的设计是采取回流措施进行再气浮，试想如果SS的比重大于水，那么无论如何是难以气浮到水面上来的，所以我们专门设计了沉淀锥体，由于水的流速相对较慢，可以进行无干扰缓慢沉淀，干脆让可下沉SS沉淀在锥体里，然后进行定期排放。

净化后污水在排放前先经金属下方的出口进入溢流槽，溢流槽上设计了水位调节装置用来控制气浮槽的水位，以确保刮渣时刮泥板不会把污水刮入浮渣排放管器内。

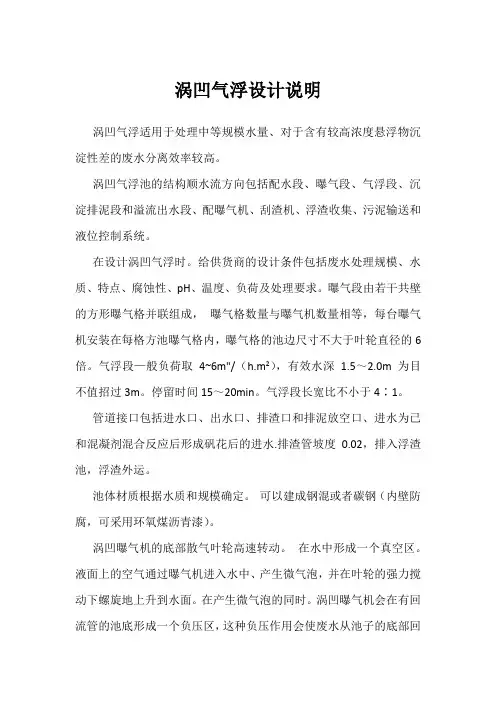

涡凹气浮设计说明涡凹气浮适用于处理中等规模水量、对于含有较高浓度悬浮物沉淀性差的废水分离效率较高。

涡凹气浮池的结构顺水流方向包括配水段、曝气段、气浮段、沉淀排泥段和溢流出水段、配曝气机、刮渣机、浮渣收集、污泥输送和液位控制系统。

在设计涡凹气浮时。

给供货商的设计条件包括废水处理规模、水质、特点、腐蚀性、pH、温度、负荷及处理要求。

曝气段由若干共壁的方形曝气格并联组成，曝气格数量与曝气机数量相等，每台曝气机安装在每格方池曝气格内，曝气格的池边尺寸不大于叶轮直径的6倍。

气浮段—般负荷取4~6m"/（h.m2），有效水深 1.5～2.0m 为目不值招过3m。

停留时间15～20min。

气浮段长宽比不小于4∶1。

管道接口包括进水口、出水口、排渣口和排泥放空口、进水为已和混凝剂混合反应后形成矾花后的进水.排渣管坡度0.02，排入浮渣池，浮渣外运。

池体材质根据水质和规模确定。

可以建成钢混或者碳钢（内壁防腐，可采用环氧煤沥青漆）。

涡凹曝气机的底部散气叶轮高速转动。

在水中形成一个真空区。

液面上的空气通过曝气机进入水中、产生微气泡，并在叶轮的强力搅动下螺旋地上升到水面。

在产生微气泡的同时。

涡凹曝气机会在有回流管的池底形成一个负压区，这种负压作用会使废水从池子的底部回流到曝气区，然后又返回气浮段。

叶轮直径、转速、叶轮与导向叶片的间距及吸气管安装位置是设计的关键。

设计中应和供货商多沟通。

其中，叶轮直径200～400mm，最大不应超过600mm;叶轮转速900～1500r/min，圆周线速度10）～15m/s;叶轮与导向叶片的间距应调整小于7～8mm。

池内设爬梯，自带现场控制箱，易起泡沫的废水需要加装喷淋消泡装置。

气浮机的工作原理及特点1、工作原理污水首先进入装有曝气机的曝气室，涡凹曝气机是处理污水的一种曝气设备利用底部散气叶轮的高速转动，在水中形成一个真空区，液面上的空气通过曝气机进入水中，微气泡随之产生，在叶轮的搅动下螺旋地上升到水面。

污水在上升的过程中与气浮机产生的微气泡混合，曝气机将水面上的空气通过抽风管转移到水下，曝气机利用底部散气叶轮的高速转动，在水中形成一个真空区，液面上的空气通过曝气机输入水中去填空，微气泡随之产生，在叶轮的搅动下螺旋地上升到水面，空气中的氧气也随着进入水中。

在曝气机前加入一号yao、二号yao，由于yao力的作用，破坏了水中胶体微粒的稳定性，促进胶体相互接触，形成絮状物，利用曝气室的涡凹旋流，和密集的细小气泡形成的结合，随着絮团在曝气室内的上升，并形成更大的絮凝体。

絮凝体与水固液分别并在水面富集，在水流的推动下，刮渣机沿液面将悬浮物推动集渣槽排放，净化后的污水在排放前经挡水板下方的出口进入溢流槽。

溢流槽用来掌握气浮机水位，以确保气浮箱体的液体不会流进污泥排放管道。

2、设备特点①结构简洁：涡凹气浮机主要有气浮机箱体、曝气机、链式刮渣机、浮渣收集槽、电控箱、配yao罐、cao作台组成，只需一台设备就可以完成整个气浮过程。

而且它充气量大而稳定。

②性能优越：该设备能够去除污水中的油脂、胶类物、固体悬浮物和非溶解COD 。

对污水中的SS去除率可达70-90%，COD去除率可达10-70%，流量不需要保持平衡，即使流量转变，设备也可照常工作。

③节约投资：不需要压力溶气罐、空压机、循环泵等附属设备。

④臭氧污染减轻：该系统对废水的处理是个好氧过程，并且污泥是在"新奇'的状态下被除去，不会消失臭气问题。

⑤占地面积小：处理力量5-500立方/小时的处理系统，占地面积仅为4-100平方米，土建投资少，可依据场地及流程状况，安装在地下、地上或楼层高处，耗工耗时极少。

⑥运行费用低、效率高：涡凹气浮机消耗动力仅是传统加压气浮的1/10，并且设计简洁，修理费用低，不需专人看管，削减了cao作的劳动强度。

涡凹气浮原理涡凹气浮是一种常用的水处理技术，它利用气泡在水中的浮力和附着作用，将悬浮物质从水中移除，达到净化水质的目的。

涡凹气浮原理的核心在于利用气泡与悬浮物质的接触，通过气泡的浮力和附着作用，将悬浮物质从水中提取出来。

这种技术在水处理领域有着广泛的应用，包括污水处理、饮用水净化、工业废水处理等方面。

涡凹气浮原理的基本过程是，首先，通过气体发生器产生微小气泡，然后将这些气泡注入到水中，气泡在水中形成气泡群，随后在涡凹气浮池中与悬浮物质接触，悬浮物质附着在气泡表面，形成气浮体。

最后，气浮体上升到水面，形成浮渣，从而将悬浮物质从水中移除。

涡凹气浮原理的关键在于气泡的产生和悬浮物质的附着。

气泡的产生通常采用压缩空气或其他气体通过气体发生器产生微小气泡，这些微小气泡具有较大的比表面积，能够更好地与悬浮物质接触。

而悬浮物质的附着则是因为气泡表面的亲水性，使得悬浮物质在水中与气泡接触时，能够迅速附着在气泡表面，形成气浮体。

涡凹气浮原理的优点是高效、节能、易操作。

由于气泡具有较大的比表面积，能够更好地与悬浮物质接触，因此能够高效地将悬浮物质从水中提取出来。

同时，气泡的产生和悬浮物质的附着过程不需要消耗大量能源，能够实现节能效果。

此外，涡凹气浮设备通常结构简单，操作方便，能够满足不同规模的水处理需求。

然而，涡凹气浮原理也存在一些局限性。

首先，气泡的产生和悬浮物质的附着需要一定的时间，因此处理大量水量时，可能需要较大的处理设备和空间。

其次，气泡的产生和悬浮物质的附着受到水质和水温等因素的影响，可能需要对水质进行预处理或者调节操作参数，以达到最佳的处理效果。

总的来说，涡凹气浮原理是一种有效的水处理技术，通过气泡的浮力和附着作用，能够高效地将悬浮物质从水中移除，达到净化水质的目的。

在实际应用中，需要根据具体的水处理需求和水质特点，选择合适的涡凹气浮设备和操作参数，以实现最佳的处理效果。

同时，对于涡凹气浮技术的进一步研究和改进，也能够推动其在水处理领域的应用和发展。

涡凹气浮设备设备工艺原理概述涡凹气浮设备是一种用于废水处理的设备，在水处理中具有广泛的应用。

涡凹气浮设备的工艺原理是利用强烈的涡流和冲击来分离水中的悬浮物质和油污等杂质。

本文将详细介绍涡凹气浮设备的设备工艺原理。

设备结构涡凹气浮设备通常由涡流器、气浮池、沉淀池和气源系统组成。

其中，涡流器是设备的核心部件，它通过内部的涡轮和强烈的涡流来将水中的悬浮物质和油污等杂质分离出来。

气浮池则是用于将分离出的杂质与气泡一起上浮，以进一步分离。

沉淀池则是用于收集上浮的气泡和杂质，并将水中的清水排出。

气源系统则是用于提供气泡以便将杂质上浮到气浮池。

涡凹气浮设备主要分为静态式和动态式两种。

其中，静态式涡凹气浮设备是较早期的一种设备。

它的主要优点是结构简单、易于安装和维修。

动态式涡凹气浮设备更为高效，但相对于静态式设备来说，设计较为复杂，更难以维护。

工艺原理涡凹气浮设备的工艺原理是利用强烈的涡流和气泡冲击来分离水中的悬浮物质和油污等杂质。

当水被引入涡流器后，涡轮开始转动，产生大量的涡流。

这些涡流将水力作用到水中的悬浮物质和油污等杂质上，使它们被分离出来。

与此同时，气源系统提供气泡，将其注入到气浮池中。

气泡上升到表面时，将悬浮物质和油污带到水面上，同时在水中形成一层气泡膜。

这些气泡膜会阻止悬浮物质和油污再度降落，从而使之被完全分离出来。

分离出来的气泡和杂质会上升到气浮池中，随后再被送到沉淀池中。

在沉淀池中，气泡将逐渐脱落，沉淀到底部。

清水则从沉淀池中排出。

工艺参数涡凹气浮设备的工艺参数主要包括涡流器的转速、气源的压力和流量、气泡的密度等。

不同的工艺参数也会对设备的分离效果产生不同的影响。

一般来说，涡流器的转速越快，分离效果也会越好。

而气源的压力和流量则会直接影响到气泡的大小和密度。

气泡密度越大，则上升到水面的速度越快，分离效果也会随之提高。

应用场景涡凹气浮设备的应用场景涵盖了废水处理、给水处理、污泥处理等多个领域。

其中，废水处理是其最为广泛的应用领域。

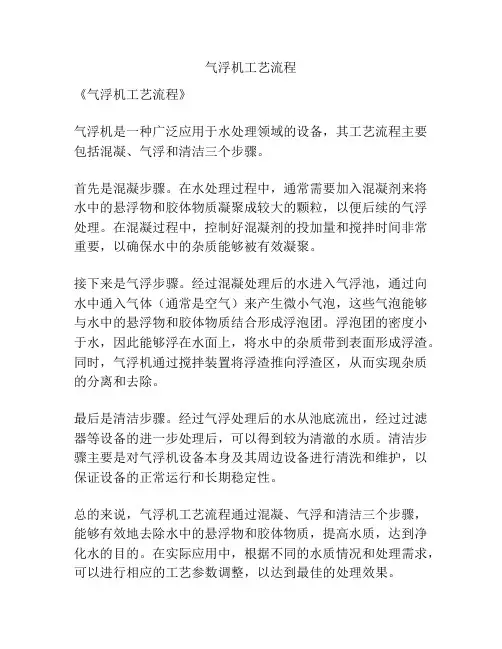

气浮机工艺流程
《气浮机工艺流程》
气浮机是一种广泛应用于水处理领域的设备，其工艺流程主要包括混凝、气浮和清洁三个步骤。

首先是混凝步骤。

在水处理过程中，通常需要加入混凝剂来将水中的悬浮物和胶体物质凝聚成较大的颗粒，以便后续的气浮处理。

在混凝过程中，控制好混凝剂的投加量和搅拌时间非常重要，以确保水中的杂质能够被有效凝聚。

接下来是气浮步骤。

经过混凝处理后的水进入气浮池，通过向水中通入气体（通常是空气）来产生微小气泡，这些气泡能够与水中的悬浮物和胶体物质结合形成浮泡团。

浮泡团的密度小于水，因此能够浮在水面上，将水中的杂质带到表面形成浮渣。

同时，气浮机通过搅拌装置将浮渣推向浮渣区，从而实现杂质的分离和去除。

最后是清洁步骤。

经过气浮处理后的水从池底流出，经过过滤器等设备的进一步处理后，可以得到较为清澈的水质。

清洁步骤主要是对气浮机设备本身及其周边设备进行清洗和维护，以保证设备的正常运行和长期稳定性。

总的来说，气浮机工艺流程通过混凝、气浮和清洁三个步骤，能够有效地去除水中的悬浮物和胶体物质，提高水质，达到净化水的目的。

在实际应用中，根据不同的水质情况和处理需求，可以进行相应的工艺参数调整，以达到最佳的处理效果。

涡凹气浮机特点及原理介绍1. 涡凹气浮机的定义涡凹气浮机是一种利用旋转离心力和气体浮力作用，将固体杂质从液体中分离出来的设备。

涡凹气浮机通常用于水处理工业中，能够有效地去除含有悬浮固体的污水中的杂质。

2. 涡凹气浮机的运行原理涡凹气浮机的运行原理主要基于两个原理：离心力和气体浮力。

当水流经过旋转的导流器时，会产生涡流，使固体悬浮于水中。

此时，气体（通常是空气）被注入水中，形成气泡，并在离心力的作用下，将气泡和杂质一起向上浮动，从而达到分离固体杂质的目的。

3. 涡凹气浮机的特点涡凹气浮机具有以下几个特点：1.气泡直径小：通过使用高效的喷头和气泵，涡凹气浮机能够产生较小的气泡，使它们更容易被悬浮于水中的杂质吸附和升起。

2.除杂效果好：涡凹气浮机可以去除直径在2-50微米的细小颗粒，而其他的物理和化学处理过程很难去除这些大小的颗粒。

3.处理速度快：涡凹气浮机的分离速度快，可以处理高浓度的污水，可以在短时间内达到高效分离目的。

4.使用简单：设备的使用简单易懂，在清洁和维护方面费用低廉，操作方便。

4. 涡凹气浮机的应用场景涡凹气浮机已经广泛应用于水处理工业中，主要应用于以下领域：1.污水处理：涡凹气浮机可以处理生活污水，工业污水，提高水质，达到环保要求。

2.污泥处理：涡凹气浮机可以去除污泥中的杂质，在处理和输送污泥时，不会卡死设备。

3.矿物油类处理：涡凹气浮机可以处理石油的含油污水，可以有效地去除悬浮在水中的油，使水质达到标准。

4.美容护肤：涡凹气浮机可以用作美容护肤仪器，通过产生气泡来清洁皮肤，改善肌肤质量。

5. 结论涡凹气浮机是一种经济、高效的水处理设备，具有除杂效果好、处理速度快、使用简单等显著特点。

它适用于液固分离领域，特别是在水处理、污泥处理、矿物油类处理和美容护肤等领域具有广泛应用前景。

涡凹气浮
主要用于密度接近于水的微细悬浮物的分离和去除。

污水进入涡凹气浮的接触区后，通过安置其中的曝气机散气叶轮的高速旋转，在液体中产生真空，形成负压使空气被直接吸入至液面下，同时将吸入液体中的空气剪切成微细气泡。

若干气泡粘附在水中絮凝好的杂质颗粒表面上，形成整体密度小于1的悬浮物，通过浮力使其上升至水面而使固液分离的一种净水设备。

由于涡凹气浮产生气泡的方式是通过散气叶轮的高速旋转，将空气直接吸入液体中，并剪切成微细气泡，所以产生的气泡比较大。

因此在悬浮物浓度较低时处理效率比较低。

所以该设备不适宜做水处理工程的深度处理，适宜做悬浮物比较大的，或者含油量比较高的污水的前期预处理。

涡凹气浮对高含油量或高悬浮物、高纤维浓度废水的前期预处理效果比较理想，具体的应用领域为：
造纸业、制革业、石化工业、食品工业、纤维生产、石油开采、酿造、屠宰油漆及涂料、纺织印染工业、机械加工、植物油生产与精练。

主要特点：
1．结构简单
由于溶气气浮系统包括了容器罐、空压机、循环泵、释放器和刮渣机等设备，而涡凹气浮结构非常简单、没有复杂的溶气、释气系统，系统仅由安装于箱体上的引气曝气机和刮渣机构成。

2．操作方便
涡凹气浮结构非常简单，没有溶气、释气系统及反冲洗系统的相关管阀，产生微气泡仅由安装于箱体上的引气曝气机完成，所以整个气浮操作十分简单。

3．适宜做水处理工程的前期预处理，不适宜做后处理工作。

由于涡凹气浮产生的气泡比较大。

因此在悬浮物浓度较低时处理效率比较低，所以该设备不适宜做水处理工程的深度处理，适宜做前期预处理。

涡凹气浮机的一些基本设备常识随着科技的不断进展，涡凹气浮机在很多领域中被广泛应用。

作为一种新型的工业设备，涡凹气浮机的基本设备常识也是特别紧要的。

下面，我们将介绍涡凹气浮机的一些基本设备常识。

涡凹气浮机的基本构造首先，我们需要了解涡凹气浮机的基本构造。

涡凹气浮机包括以下基本部件：1.气流源：涡凹气浮机的气流源通常是鼓风机或压缩机。

2.气流管道：气流管道将气流源的气流输送到涡凹气浮机的主体部分。

3.主体部分：涡凹气浮机的主体部分包括气浮槽、均压槽、流量掌控装置等。

4.浮选装置：涡凹气浮机中的浮选装置通常是螺旋浮选器或潜堆式浮选器。

通过以上部件的组合，涡凹气浮机能够实现对矿物颗粒的高效分别。

气流源的选择涡凹气浮机中的气流源通常是鼓风机或压缩机。

但是，在选择气流源时，需要考虑以下几个因素：1.气流量：气流量需要依据涡凹气浮机的部件大小、类型和工作条件等因素进行调整。

2.压力：涡凹气浮机需要一个较高的压力，以便能够产生充分的气泡浮选矿物颗粒。

3.能效比：在选择气流源的时候，需要考虑到其能效比。

选择能效比高的气流源将更加节能。

气浮槽的设计气浮槽的设计对涡凹气浮机的工作效率和性能有侧紧要影响。

一般来说，气浮槽的设计需要考虑以下几个方面：1.槽体形状：涡凹气浮机的气浮槽通常接受矩形形状。

但是，对于一些特别的浮选需要，也可以接受圆形或其他形状的气浮槽。

2.槽体尺寸：气浮槽的尺寸需要依据矿石的颗粒大小和性质以及涡凹气浮机的相关参数进行设计。

3.气流均匀性：涡凹气浮机的气浮槽中需要保证气流的均匀性，以便让气泡对矿物颗粒进行均匀浮选。

浮选机构的选择涡凹气浮机中的浮选机构通常是螺旋浮选机或潜堆式浮选机。

不同的浮选机构有着不同的特点。

在选择浮选机构时，需要依据矿物颗粒的性质、浮选机构的技术指标以及设备的使用环境等因素进行综合考虑。

流量掌控涡凹气浮机中的流量掌控装置是保证设备正常工作的紧要部分。

涡凹气浮机中的流量掌控装置通常包括浮选器入口流量计和进口阀门（或进口节流装置）等。

气浮机的工作原理和工艺流程
气浮机是一种用于固液分离的设备，其工作原理基于气泡与悬浮物间的相互作用力。

下面是气浮机的工作原理和工艺流程的详细解释：
气浮机工作原理：
1. 气体注入：在气浮池底部或侧面将气体注入，通常使用压缩空气。

气体通过气体分配器均匀喷入，形成气泡。

2. 混合悬浮液：悬浮在水中的固体或液体悬浮物会与注入的气泡发生相互作用。

气泡表面的微小空气空间会使悬浮物团聚并浮到液面上。

3. 悬浮物上升：与气泡相互作用后，悬浮物会上升到液面，并形成浮渣层。

4. 浮渣去除：浮渣层会被刮板或溢流脱水系统收集和去除。

气浮机工艺流程：
1. 进料：悬浮液进入气浮池，可以通过管道或泵输送。

2. 混合悬浮液：进入气浮池后，悬浮液会与已经注入的气体发生相互作用。

气泡与悬浮物相互作用，形成浮渣。

3. 浮渣去除：浮渣层会通过刮板、溢流口或其他收集系统去除。

4. 出水：经过处理的水从底部或侧面排出，净水可以用于再利用或者排放。

需要注意的是，气浮机的工作原理和工艺流程可能因其具体类型和应用领域而有所差异，上述内容仅为一般性说明。

WQF涡凹气浮机
1.一、概述
涡凹气浮是一项优良的污水处理技术，设计合理，操作方便、运行经济，它由空气产生气泡，直接从废水中除去固体悬浮物。

涡凹曝气机将“微气泡”直接注入污水中而不需要事先进行溶气，然后通过散气叶轮把“微气泡”均匀的分布于污水中，所以整个运行过程不会发生阻塞现象。

涡凹气浮机主要由箱体、曝气机、刮泥系统等组成，不需要压力溶气、空压机和循环泵等设备。

1.二、原理
未经处理的污水首先进入曝气区，与微气泡充分混合，微气泡在上升的过程中将固体悬浮物带到水面，刮泥机沿液面运行将悬浮物刮到倾斜的金属板上，再
将其推入污泥排放管槽，通过污泥排放管槽流入污泥收集器,刮泥机动力只有
0.5KW。

污水净化后在排放前会经过斜板下方的溢流槽，溢流槽用来控制气浮槽的水位，确保槽中的液体不会流入污泥排放管道，开放的咽流管道从曝气段沿着气浮槽的底部伸展。

在产生微气泡的同时，涡凹曝气机会在有回流管的池底形成一个负压区，这种负压作用会使废水从池子的底部回流到曝气区，然后又返回气浮段。

这个过程确保没有进流量的情况下，气浮仍不断进行。

本设备的处理量为
5-500m/每小时，处理费用为0.3元/吨废水左右。

1.三、性能
与常规气浮性能比较
注：以处理量100m3/h为基础
四、技术参数。
