麦克维尔组合空调机组 重量样本

麦克维尔屋顶式空调机组型 号： MRT150A MRT150ARMRT200A MRT200AR MRT250A MRT250AR MRT300A MRT300AR MRT360A MRT360AR MRT420AMRT420ARPM-MRT-C002Engineered for flexibility and performance.TM麦克维尔屋顶式空调机组是以空气作为冷却方式，直接安装于屋顶上的一体化、室外使用型中央空调机组，可满足建筑物全年空调之需要。

MRT 系列机组无需专用机房，无需冷却塔、冷却水泵及冷却水管路系统，整个系统结构简单，应用方便，可广泛用于餐厅、商场、医院、宾馆、工厂、办公大楼等不同类型的建筑物。

作为世界上最早设计和生产屋顶式空调机组的专业空调公司之一，麦克维尔一直致力于技术的改进和创新。

MRT 便是麦克维尔针对中国市场需求，推出的高效型屋顶式空调机组。

麦克维尔将领先全球的涡旋式压缩机技术应用于屋顶式空调机组中，并融合先进的控制技术，采用环保制冷剂，使之成为世界上同类产品中最高效、最节能、运行最安静的环保型空调机组之一。

同时，麦克维尔深圳工厂的CNAS国家认可全性能综合实验室，是产品性能及品质改进的有力保证。

美国法瑞博特(Faribault)■ 麦克维尔屋顶式空调机组配置智能化控制器，便于操作管理。

■ 主机与电气一体化设计，用户只需要接通电源即可，省去了复杂的电气连接工程。

■ 机组采用高效涡旋式压缩机，能效比高、可靠性强。

■ 机组采用整体式结构设计，生产组装全部在工厂完成，避免在现场焊接铜管质量不佳、现场充注制冷剂洁净度不够等问题，提高了系统运行的可靠性和节能性。

■ 麦克维尔屋顶式空调机组在设计过程中充分考虑了用户安装的要求，采用结构紧凑的整体式，只需将整机放置于屋顶上固定，即可完成空调机组的安装。

■ 有水平送风、下送风两种出风方式机型，根据现场安装条件进行灵活选择。

■ 机组安装在屋顶上为引入室外新鲜空气提供了便利。

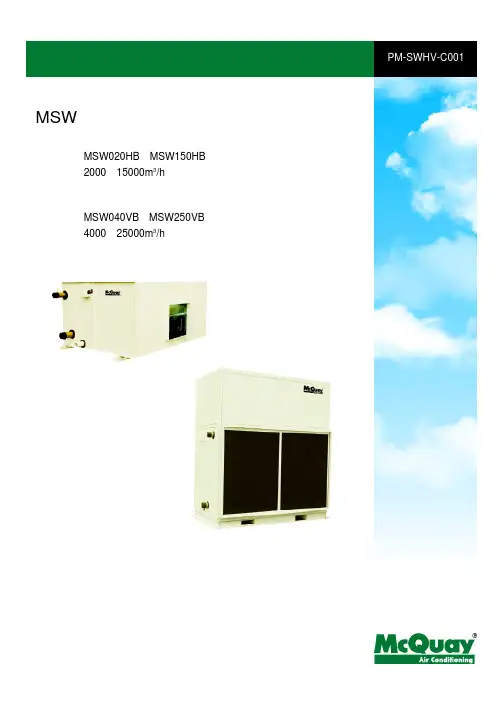

MSW系列柜式空气处理机卧式机组型号：MSW020HB～MSW150HB风量：2000～15000m3/h立式机组型号：MSW040VB～MSW250VB风量：4000～25000m3/h柜式空气处理机麦克维尔MSW 系列柜式空气处理机，采用高强度箱体、专业选型和精密加工的盘管、高效低噪风机以及过滤器，从而更好满足广大客户对卧式、立式空气处理机的需求，为客户节约室内空间，增加收益。

该产品可广泛适用于宾馆、商场、机场、医院、工厂、科研生产单位和办公楼等中央空调工程，尤其适用于安装空间受限制、对噪声要求较高、旧房改造等没有机房的场合。

采用经过静电粉沫喷涂的高强度镀锌钢板，高效防腐；保温材料采用新型PU 材料，具有极好的保温和吸音效果，不吸水，可有效防止冷桥的产生。

原装进口OAK 生产设备，采用薄壁铜管及新型波纹铝翅片，机械涨管，保证铜管与翅片间紧密配合，从而确保盘管有最佳的换热效果，为机组的高效运行提供了可靠的保障。

盘管有不同规格和回路形式可供选择，可以平衡各种参数取得最佳运行方案，从而可以适应各种不同需要。

L-左接管，R-右接管4-四排管，6-六排管08-80Pa ，15-150Pa 22-220Pa ，30-300PaB-B 型铝翅片H-卧式，V-立式050-风量为5000m 3/h ，其它依此类推MSW-麦克维尔柜式空气处理机采用高效前倾多翼风机，具有风量大、噪音低及性能稳定可靠的特点。

风机的轴承具有无需添加润滑油的特点，为客户节约维护费用。

在进风口处配有初效尼龙网过滤器，还可以根据客户的具体要求加装板式过滤器。

麦克维尔拥有自主的知识产权的MS-85选型软件，是经过美国ARI 协会权威认证的选型软件，其计算结果及按其计算结果生产的产品都通过了极为严格的检验，从而为机组MSW 系列产品具有机外余压高、冷量大的特点，且体积小，结构简单，便于安装维修。

柜式空气处理机说明：■以上参数为标准机型的参数；如有特殊要求，麦克维尔将提供特别设计；■标准回风制冷工况：27℃（干球）/19.5℃（湿球）；标准新风制冷工况：34℃（干球）/28℃（湿球）；■标准制冷进出水工况：进水7℃，出水12℃；■标准回风制热工况：21℃（干球）；标准新风制热工况：0℃（干球）；■标准制热进出水工况：进水60℃，出水50℃；■表中所列机组重量为机组净重量，运行重量将增加20％左右；■标准机组为不带热水盘管机组，如需增加热水盘管，机组的机外余压及外形尺寸应作相应调整；■本系列参数是在海拔高度为0m时的参数，海拔高度变化会影响机组的性能参数；■上表中（）内数值为6排管机组的电机功率。

缔造尊享品质生活全球标准化专业售后服务麦克维尔MAC户式中央空调PM-MAC-C003★印刷资料内的产品可能与实物有差别，购买时请参考实机。

★所有资料经过仔细审核，如有任何印刷错漏，麦克维尔公司不承担因此产生的后果。

★机型、参数、性能会因产品的改良有所改变，恕不另行通知。

具体参数请以产品铭牌为准。

CH1007-3000-F百年来麦克维尔一直致力于中央空调及相关科技的研究1111111111111111111111111101010101统部件齐全，可一步到位，安装简单、应用成熟，无管道长短限制，无制冷剂泄漏等安全隐患。

统一采购，可享受麦克维尔优质便捷的售后服务，在总效益成本上达到最佳。

出的系统能效比，与传统家用空调相比可省电30%，机组使用寿命长达15-20 年。

型式丰富，用户可根据实际装修灵活选用，尽显时尚个性。

健康节能舒适美观全面提升您的生活品质6789麦克维尔MAC户式中央空调适用于60m2〜150m2高级住宅、高档公寓、商用空间、办公空间的户式中央空调系统解决方案适用范围、建筑要求：无三相电源、无增容扩容条件的区域，尤其适合改、扩建建筑。

要求独立供冷（暖）。

不同型号机型推荐使用区域及系统应用方案：A区域：单冷（热泵）室外机组：整体“精彩”MAC“C”系列、整体“风采”MAC“S”系列。

B区域：单冷＋热泵室外机组：整体“精彩”MAC“C”系列、整体“风采”MAC“S”系列。

C区域：单冷＋热泵（过渡季制热＋壁挂式燃气锅炉＋辅助电加热＋其他）彩”MACS“M”系列。

以上区域推荐使用室外机型号依建筑具体需求而定，室内风机盘管型号根据实际装修情况而定。

典型项目——河北廊坊蓝水湾廊坊蓝水湾是廊坊城市名片，社区由一系列精致靓丽的别墅群和高层公寓组成。

麦克维尔为蓝水湾提供200多台MAC单相电源户式中央空调，完全符合社区供电要求。

10适用于80m2〜200m2高级住宅、高档公寓、商用空间、办公空间的户式中央空调系统解决方案适用范围、建筑要求：要求独立供冷（暖）。

概 述 (3)卧式暗装风机盘管MCW 系列 (4)卧式明装风机盘管MCMW 系列 (20)立式暗装风机盘管MFCW 系列 (25)立式明装风机盘管MFMW 系列 (29)天花嵌入式风机盘管MCKW 系列 (33)超薄吊顶柜式空气处理机组MHW 系列 (37)麦克维尔末端系统解决方案 (41)目录概述产品概述多年来，麦克维尔一直在向社会提供多种类型高品质的空气处理系统，并且在它所涉及的领域取得了引人瞩目的成绩。

麦克维尔风机盘管是根据空调市场需要而研制开发、性价比高的产品，产品融合麦克维尔国外先进的生产技术和制造工艺，使得产品结构更紧凑、安装维护更简便、性能更高效、运行噪声更低。

目前该产品可分为卧式暗装风机盘管、立式暗装风机盘管、立式明装风机盘管、卧式明装风机盘管、天花嵌入式风机盘管以及超薄吊顶式空气处理机六大系列三百多个型号可供客户选择。

麦克维尔风机盘管凭借其领先的空气处理技术、卓越的品质，成为众多集中式空调系统首选的末端产品之一。

麦克维尔风机盘管产品在出厂前，均经过严格测试，绝大多数风机盘管产品均已取得中国权威的“CRAA产品认证证书”。

ISO9001:2000质量管理体系认证ISO14001环境管理体系认证测试中心通过中国合格评定国家认可委员会认可产品已取得全国工业产品生产许可证中国制冷空调工业协会推荐产品9601019EMS 80362检测CNAS L0778产品阵容产品配置4卧式暗装风机盘管MCW机组维护保养简便机组采用单相电容式电机，配以高精度永久润滑封闭优质滚珠轴承，噪声低，寿命长。

电机轴经特殊防锈处理，经久耐用。

电机引出线全部套以金属软管保护，以免损伤。

轻巧外形机组整体轻巧美观，结构紧凑坚固。

超薄机身设计可使机组安装在相当狭小的天花吊顶内。

低噪声机组采用宽叶轮低转速的前倾式离心风机，经过严格动平衡调整，性能稳定。

加上采用高效吸音保温材料，在保证风量与出风静压的基础上最大限度的降低机组运行噪声。

★ 印刷资料内产品与实物可能有差别，购买时请参考实机。

★ 所有资料经过仔细审核，如有任何印刷错漏，麦克维尔公司不承担因此产生的后果。

★ 机型、参数、性能会因产品的改良有所改变，恕不另行通知。

具体参数请以产品铭牌为准。

CH1207-3000-OPM-SWHV-C006 MSW系列柜式空气处理机卧式机组型号：MSW020H〜MSW150H风量：2000m3/h〜15000m3/h立式机组型号：MSW040V〜MSW250V风量：4000m3/h〜25000m3/hEngineered for flexibility and performance.TM麦克维尔MSW 系列柜式空气处理机，采用高强度箱体、专业选型和精密加工的盘管、高效低噪风机以及过滤器，从而更好满足广大客户对卧式、立柜式空气处理机的需求，为客户节约室内空间。

该产品可广泛适用于宾馆、商场、机场、医院、工厂、科研生产单位和办公楼等中央空调工程，尤其适用于安装空间受限制、对噪声要求较高、旧房改造等没有机房的场合。

采用经过纯聚酯静电喷涂的电解镀锌板，高效防腐，保温材料采用新型PU 材料,具有极好的保温和吸音效果,不吸水,可有效防止冷桥的产生。

原装进口OAK 生产设备，采用薄壁铜管及最新型翅片，机械涨管保证铜管与翅片间紧密配合，从而确保盘管有最佳的换热效率，为机组的高效运行提供了可靠的保障。

采用高效前倾多翼风机，具有风量大、噪声低及性能稳定可靠等特点。

风机的轴承具有无需添加润滑油的特点,为客户节约维护费用。

在进风口处配有可清洗尼龙网初效过滤器，还可根据客户具体要求加装板式过滤器。

麦克维尔拥有自主知识产权的盘管选型软件，其计算结果及按其计算结果生产的产品都通过极为严格的检验，从而为机组的安全、可靠和高效运行提供了有力的保障。

MSW 系列产品具有机外全压高，冷量大及噪声低等特点，且体积小结构简单，便于安装维修。

说明：■ 以上参数为标准机型的参数；如有特殊要求，麦克维尔将提供特别设计；■ 名义回风供冷工况：27℃（干球）/19.5℃（湿球）;名义新风供冷工况：34℃（干球）/28℃（湿球）；名义供冷进出水温度：进水7℃，出水12℃；■ 名义回风供热工况：21℃（干球）；名义新风供热工况：0℃（干球）；名义供热进出水温度：进水60℃，出水50℃；■ 表中所列机组重量为机组净重量，运行重量将增加20％左右；■ 上表中（ ）内数值为6排管机组的电机功率。

百年来麦克维尔一直致力于中央空调及相关科技的研究0101010101010101010101010101010101010101010101010101010101010101010101 0010101010101010101010101010101010101001010101010101010101010101010101 0101010101010101010101010101010101010101010101010101010101010101010101 0101010010101010101010101010101010101010101001010101010101010101010101 0101010101010101010101010101010101010101010101010101010101010010101010 101010101010101010101010101001010101麦克维尔MDS Ⅱ R410A系列数码变容量多联机组是在MDS Ⅰ和MDS Ⅱ R22系列的成功基础上，将新一代数码尖端科技与环保技术完美融合，推出的新一代多联机组，并以更高性能，更大容量，更环保，更低噪声，更易安装，更强大的系统管理功能等众多优势，引领市场发展潮流。

性能卓越trong节能低耗ave energyimple简单实用ilence静音低噪舒适多功能多式样oft空气净化anitary室内机阵容图P18P20P20P22P24P26P28P33MDS Ⅱ R410A系列数码变容量多联机组是在MDSⅡ和MDSⅠ基础上的更优化、更环保、更节能，应用范围更宽广的新一代产品。

新型环保制冷剂R410A的数码变容量多联中央空调。

R410A紊流，气流噪声更低。

更优化的换热器设计，风量比R22环保制冷剂无氯元素，不会破坏臭氧层（ODP=O）。

同种规格机型最大减少10%，进一步降低了室外机噪声；■ 独特的压缩机隔音设计，使静音效果更显著；■ 创新的夜间静音模式，室外最高温度的时间被存入控制板记忆，夜间静音模式将在白天温度达到最高峰8小时＊1之后启动，并在维持9小时＊2之后，将自动退出。
