组合式空调机组的特点及功能段介绍

组合式空调机组一、概述组合式空调机组是一种集制冷和供暖功能于一体的空调设备，适用于大型商业建筑、办公楼和工厂等场所。

它由多个独立的空调机组组合而成，以满足不同的需求和负载变化。

组合式空调机组具有灵活性、高效节能和可靠性的特点，成为现代建筑中广泛使用的空调解决方案。

二、组合式空调机组的工作原理组合式空调机组的工作原理主要分为制冷和供暖两个过程。

在制冷过程中，机组通过制冷剂的循环流动来吸收热量，将室内的热量带走，并通过冷凝器将热量释放到室外。

在供暖过程中，机组通过燃气、电能或其他方式提供热源，加热制冷剂后传输到室内，释放热量，使室内保持温暖。

三、组合式空调机组的特点1.灵活性：组合式空调机组由多个独立的机组组成，可以根据实际需求进行组合调整。

每个机组都可以独立工作，当负荷变化时，可以根据需要开启或关闭部分机组，从而实现灵活的能量调节。

2.高效节能：组合式空调机组采用先进的控制系统和高效的制冷技术，能够根据实际需求自动调节运行状态，减少能耗。

同时，组合式空调机组还可以通过余热回收等技术来提高能源利用效率，降低运行成本。

3.可靠性：组合式空调机组由多个独立的机组组成，即使其中一台机组出现故障，其他机组仍然可以正常运行，确保整个系统的可靠性。

此外，组合式空调机组还具有自动故障诊断和报警功能，能够及时发现和解决问题，减少停机维修时间。

4.节省空间：组合式空调机组能够将多个机组集中在一个相对较小的空间中，不仅节约了室内的安装空间，还减少了管道和电缆的布置长度，简化了系统的工程施工。

四、组合式空调机组的应用领域组合式空调机组广泛应用于大型商业建筑、办公楼和工厂等场所，满足大规模空调需求的同时，具有较好的节能效果。

更具体地说，它在以下一些方面具有较为显著的应用优势：1.商场和超市：组合式空调机组可以满足商场和超市室内空调需求，确保大量人员在舒适的环境中工作和购物。

2.写字楼和大型办公室：组合式空调机组可以通过灵活的组合方式，适应不同工作区域的温度需求，为员工提供一个舒适的办公环境。

组合式空调机组技术说明：组合式空调机组特点一、优越的箱体结构1）箱体卓越的机械强度⏹机组采用加强型框架结构，框架由铝型材通过高强度的尼龙三角联接器联接而成，铝型材采用6063T6合金以保证机组更坚固的结构强度；⏹箱体面板为双壁结构，内部采用无氟聚氨脂封闭发泡作为保温材料，具有极好的刚性；⏹箱内合理设计中间连接支撑，使得机组受力更合理，可以保证机组在高压下不发生永久性变形。

2）箱体绝佳的密闭性a)箱体与面板采用双“线接触”防漏风设计，严实稳固，永久性密闭防漏风，“线接触”是目前应用于少数净化空气处理机组和大量船舶密封处理的技术，大家都知道在同样压力下接触面积越小压强越大，密封效果越集中，示例如图：BCA如图所示“C”形状的物体更容易在红色的弹性保温介质上产生局部的密度变化保证最佳的防漏风，同时由于接触面类似于一条直线所以也称之为“线接触”结构。

“线接触”铝合金框架组合式空气处理机组正是应用这一物理原理，在机组的面板与框架之间巧妙的设计了两道“线接触”尖角，保证了整机密封性。

b）盘管段进出水管密封：对于大风量组合式，由于表冷器是多组并联层叠安装，所以进出水管较多，如果处理不当，会造成相当大的漏风率。

空调箱内部采用独特工艺，使用专用的发泡密封工艺技术，彻底杜绝漏风的可能性。

c）段体连接：机组段与段连接处采用专用的密封保温加强措施，使段间渗进的气流改变方向，隔绝气流的渗入。

3）箱体优越的热性能a）箱体铝合金型材防冷桥优化设计：型材中间嵌入PA66尼龙隔热条，使内框和外框架没有金属直接接触，彻底消除框架冷桥；风阀，接水管和检修门等外部件通过隔热材料固定，机组在高湿环境中不会有凝露产生；在箱外露点温度28.2℃～26.2℃，箱内干球温度7℃，相对湿度95%的恶劣工况下测试，机组无凝露现象。

b）面板外板为彩涂板（标配），内板为镀铝锌板（标配），镀铝锌板使用寿命是镀锌板的2~6倍，光热反射能力是镀锌板的2倍；内板和外板间用特制的绝热材料隔开，内填聚氨脂绝热材料，高压均匀无氟发泡，密度高达50kg/m3；箱体传热系数低至0.9W/(m2.K)。

组合式空调机组各功能段介绍组合式空调是一种由室内机和室外机组成的空调系统。

它们通过管道和电线连接起来，以实现室内空气的循环和调节。

组合式空调机组具有多个功能段，每个功能段都有特定的任务和功能。

以下是对组合式空调机组各功能段的介绍。

1.室外机室外机是组合式空调机组的外部部分，常放置在室外或阳台上。

它主要包括压缩机、冷凝器和风扇。

压缩机是空调系统的核心部件，用于将制冷剂压缩为高温高压气体。

冷凝器用于将高温高压气体冷却为高温高压液体，同时排出室内机吸收的热量。

风扇则用于将热态冷却剂散热到室外空气中。

2.室内机室内机通常安装在室内的天花板上或墙壁上，用于循环和调节室内空气。

它主要包括蒸发器、膨胀阀和风扇。

蒸发器是一个热交换器，通过与制冷剂接触，将室内空气中的热量吸收到制冷剂中。

膨胀阀用于调节制冷剂的流量和压力，确保恰当的制冷效果。

风扇则用于循环室内空气，使室内温度均匀。

3.冷媒管路冷媒管路负责将制冷剂循环从室内机传输到室外机，再从室外机传输回室内机。

它由两根铜管组成，一根用于传输高温高压气体，一根用于传输高温高压液体。

冷媒管路还包括连接室内机和室外机的管道和接头。

4.控制系统控制系统是组合式空调机组的大脑，负责控制和调节系统的运行。

它通常包括温度传感器、压力传感器、电路板和控制面板。

温度传感器和压力传感器用于检测室内和室外的温度和压力，并将这些信号传递给电路板。

电路板处理这些信号，并根据设定值调节压缩机、膨胀阀和风扇的工作状态。

控制面板则允许用户设定和调节温度、湿度和风速等参数。

5.管道系统管道系统由各种管道和接头组成，用于传输制冷剂和空气。

它通过室内外墙或天花板上的孔洞连接室内机和室外机，并将冷热气体和水分从室内空调区域引导到室外环境。

管道系统还包括与其他设备的连接管道，如冷却水管或热水管。

以上是对组合式空调机组各功能段的介绍。

每个功能段在组合式空调机组中起着不可或缺的作用，共同协作以实现室内空气的循环和调节。

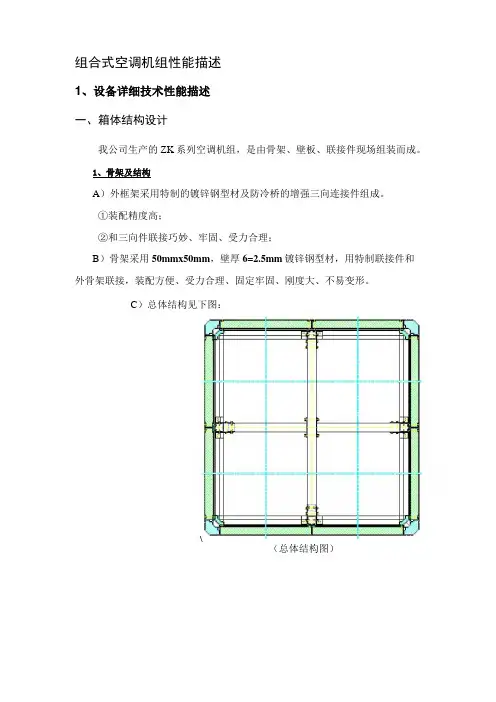

组合式空调机组性能描述1、设备详细技术性能描述一、箱体结构设计我公司生产的ZK系列空调机组，是由骨架、壁板、联接件现场组装而成。

1、骨架及结构A）外框架采用特制的镀锌钢型材及防冷桥的增强三向连接件组成。

①装配精度高；②和三向件联接巧妙、牢固、受力合理；B）骨架采用50mmx50mm，壁厚6=2.5mm镀锌钢型材，用特制联接件和外骨架联接，装配方便、受力合理、固定牢固、刚度大、不易变形。

C）总体结构见下图：（总体结构图）_____________________ 自钻自攻螺丝-g[- -------------- 存矩矩（方）钢管 _ 内骨架件目J m_ . \ _1 __ _―----- 41--------------------- 1-------------------「一方钢管1.内框架联接件标准紧固件_L1/ ,L、\铆螺母（钢）\ 铝合金倾角型外框架（骨架的连接图）2、壁板1）结构：内板采用镀锌钢板，外板采用彩钢板，内为聚胺脂发泡，密度为48Kg/m3 2）壁板和骨架的联接如图示:①连接牢固，保证壁板和骨架密封好，不漏风;②外形美观;③安装方便；④便于检修。

3）骨架和壁板刚度我们对一块长为3000mm，宽900mm,厚度为40mm,聚胺脂发泡密度为48Kg/m3,内外钢板厚度为0.6mm的壁板，紧固在断面为50mmx50mm，长为3000mm的两根方钢管上，作静态试验，板上均匀加沙，模仿空调箱的均布荷载：当为2000Pa时（加沙540Kg），骨架最大变形为1.5mm；4）壁板的发泡工艺我公司采用大型专用发泡机发泡，最大发泡板型为3=25〜100mm，F=1200x3200mm。

从注料、加压、加温等均为电脑程序控制，尤其是壁板聚胺脂A、B料的注射量，都是根据板形的厚度及长、宽尺寸经精确计算，输入电脑中，确保每种型号壁板发泡密度为48Kg/m3,板内4bar的压力，确保板内发泡均匀，不留空腔死角，并多次对板进行破坏性切割，察看内部发泡的均匀度。

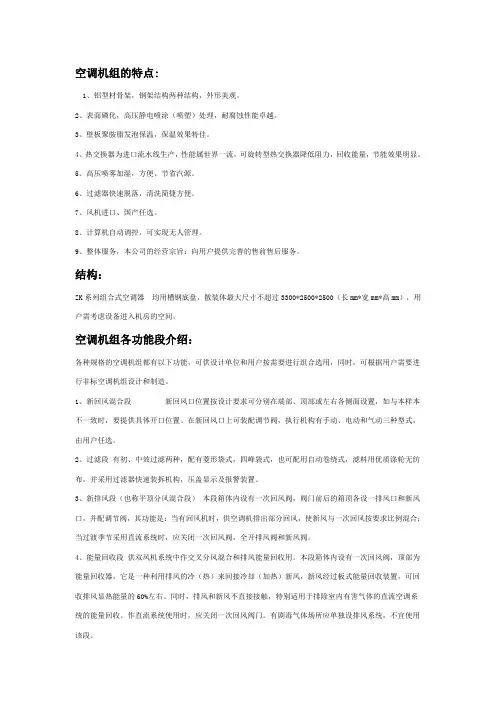

空调机组的特点:1、铝型材骨架，钢架结构两种结构，外形美观。

2、表面磷化，高压静电喷涂（喷塑）处理，耐腐蚀性能卓越。

3、壁板聚胺脂发泡保温，保温效果特佳。

4、热交换器为进口流水线生产，性能属世界一流，可旋转型热交换器降低阻力，回收能量，节能效果明显。

5、高压喷雾加湿，方便、节省汽源。

6、过滤器快速脱落，清洗简捷方便。

7、风机进口、国产任选。

8、计算机自动调控，可实现无人管理。

9、整体服务，本公司的经营宗旨：向用户提供完善的售前售后服务。

结构：ZK系列组合式空调器均用槽钢底盘，散装体最大尺寸不超过3300*2500*2500（长mm*宽mm*高mm），用户需考虑设备进入机房的空间。

空调机组各功能段介绍：各种规格的空调机组都有以下功能，可供设计单位和用户按需要进行组合选用，同时，可根据用户需要进行非标空调机组设计和制造。

1、新回风混合段新回风口位置按设计要求可分别在端部、顶部或左右各侧面设置，如与本样本不一致时，要提供具体开口位置。

在新回风口上可装配调节阀，执行机构有手动、电动和气动三种型式，由用户任选。

2、过滤段有初、中效过滤两种，配有菱形袋式，四峰袋式，也可配用自动卷绕式，滤料用优质涤轮无纺布，并采用过滤器快速装拆机构，压盖显示及报警装置。

3、新排风段（也称平顶分风混合段）本段箱体内设有一次回风阀，阀门前后的箱顶各设一排风口和新风口，并配调节阀，其功能是：当有回风机时，供空调机排出部分回风，使新风与一次回风按要求比例混合；当过渡季节采用直流系统时，应关闭一次回风阀，全开排风阀和新风阀。

4、能量回收段供双风机系统中作交叉分风混合和排风能量回收用。

本段箱体内设有一次回风阀，顶部为能量回收器，它是一种利用排风的冷（热）来间接冷却（加热）新风，新风经过板式能量回收装置，可回收排风显热能量的60%左右。

同时，排风和新风不直接接触，特别适用于排除室内有害气体的直流空调系统的能量回收。

作直流系统使用时，应关闭一次回风阀门。

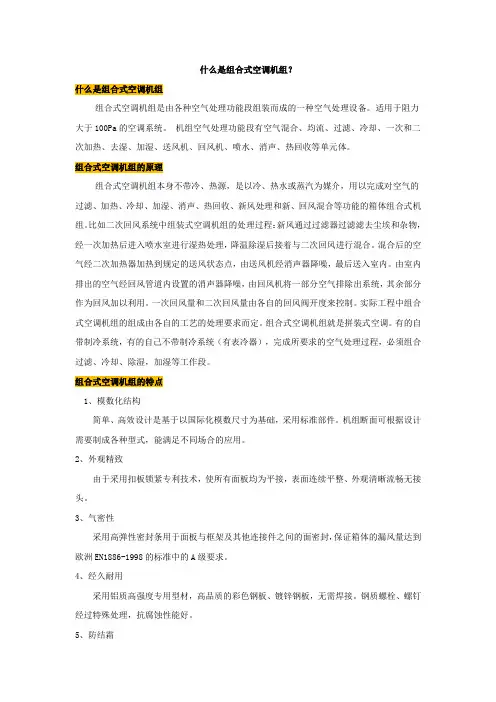

什么是组合式空调机组？什么是组合式空调机组组合式空调机组是由各种空气处理功能段组装而成的一种空气处理设备。

适用于阻力大于100Pa的空调系统。

机组空气处理功能段有空气混合、均流、过滤、冷却、一次和二次加热、去湿、加湿、送风机、回风机、喷水、消声、热回收等单元体。

组合式空调机组的原理组合式空调机组本身不带冷、热源，是以冷、热水或蒸汽为媒介，用以完成对空气的过滤、加热、冷却、加湿、消声、热回收、新风处理和新、回风混合等功能的箱体组合式机组。

比如二次回风系统中组装式空调机组的处理过程：新风通过过滤器过滤滤去尘埃和杂物，经一次加热后进入喷水室进行湿热处理，降温除湿后接着与二次回风进行混合。

混合后的空气经二次加热器加热到规定的送风状态点，由送风机经消声器降噪，最后送入室内。

由室内排出的空气经回风管道内设置的消声器降噪，由回风机将一部分空气排除出系统，其余部分作为回风加以利用。

一次回风量和二次回风量由各自的回风阀开度来控制。

实际工程中组合式空调机组的组成由各自的工艺的处理要求而定。

组合式空调机组就是拼装式空调。

有的自带制冷系统，有的自己不带制冷系统（有表冷器），完成所要求的空气处理过程，必须组合过滤、冷却、除湿，加湿等工作段。

组合式空调机组的特点1、模数化结构简单、高效设计是基于以国际化模数尺寸为基础，采用标准部件。

机组断面可根据设计需要制成各种型式，能满足不同场合的应用。

2、外观精致由于采用扣板锁紧专利技术，使所有面板均为平接，表面连续平整、外观清晰流畅无接头。

3、气密性采用高弹性密封条用于面板与框架及其他连接件之间的面密封，保证箱体的漏风量达到欧洲EN1886-1998的标准中的A级要求。

4、经久耐用采用铝质高强度专用型材，高品质的彩色钢板、镀锌钢板，无需焊接。

钢质螺栓、螺钉经过特殊处理，抗腐蚀性能好。

5、防结霜柜架采用新型实用专利，杜绝机组运行时冷桥和凝露现象，框架份铝合金或型钢两种形式，确保机组运行强度。

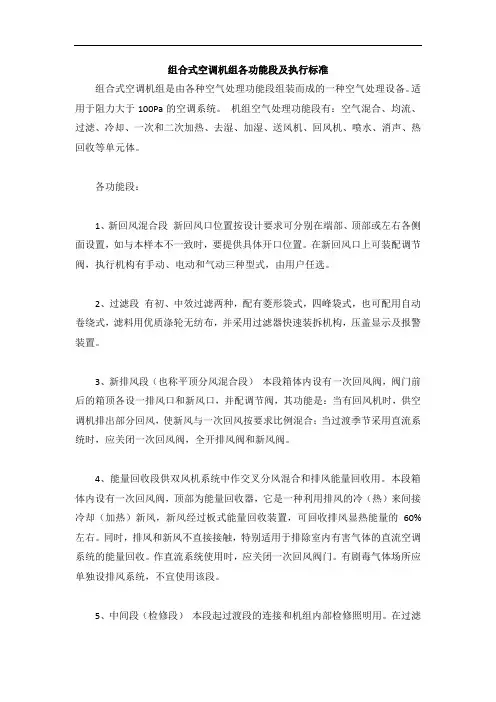

组合式空调机组各功能段及执行标准组合式空调机组是由各种空气处理功能段组装而成的一种空气处理设备。

适用于阻力大于100Pa的空调系统。

机组空气处理功能段有：空气混合、均流、过滤、冷却、一次和二次加热、去湿、加湿、送风机、回风机、喷水、消声、热回收等单元体。

各功能段：1、新回风混合段新回风口位置按设计要求可分别在端部、顶部或左右各侧面设置，如与本样本不一致时，要提供具体开口位置。

在新回风口上可装配调节阀，执行机构有手动、电动和气动三种型式，由用户任选。

2、过滤段有初、中效过滤两种，配有菱形袋式，四峰袋式，也可配用自动卷绕式，滤料用优质涤轮无纺布，并采用过滤器快速装拆机构，压盖显示及报警装置。

3、新排风段（也称平顶分风混合段）本段箱体内设有一次回风阀，阀门前后的箱顶各设一排风口和新风口，并配调节阀，其功能是：当有回风机时，供空调机排出部分回风，使新风与一次回风按要求比例混合；当过渡季节采用直流系统时，应关闭一次回风阀，全开排风阀和新风阀。

4、能量回收段供双风机系统中作交叉分风混合和排风能量回收用。

本段箱体内设有一次回风阀，顶部为能量回收器，它是一种利用排风的冷（热）来间接冷却（加热）新风，新风经过板式能量回收装置，可回收排风显热能量的60%左右。

同时，排风和新风不直接接触，特别适用于排除室内有害气体的直流空调系统的能量回收。

作直流系统使用时，应关闭一次回风阀门。

有剧毒气体场所应单独设排风系统，不宜使用该段。

5、中间段（检修段）本段起过渡段的连接和机组内部检修照明用。

在过滤段前，表冷段、加热段、消声段前后均须设中间段.6、二次回风段连接二次回风管用的中间段，顶部可设调节阀门，配有手动、电动或气动调节机构，由用户任选，此段也可各并于送风机段中。

7、表冷段表冷器采用四、六、八排管的铜管串铝箔的结构，铝箔为双翻边波纹边形式，大弯管热交换器减少60%的焊接弯头，提高了热交换功率，先进的机械涨管形式保证了热交换器的接触性能，该热交换器分固定式和旋转式两种，用户可根据需要任选一种，热媒采用蒸汽或热水。

组合式空调机一般都有三个以上的功能段所组成。

如：新回风段、表冷挡水段、加热段、加湿段、二次回风段、风机段、消声段、中效过滤段、杀菌段以及热回收段等，可通过不同功能段的组合，实现不同的空气处理要求。

组合式空调机对机组的漏风率、冷桥因子、箱体机械强度等都有较高要求。

一、混合段空调机组需选用混合段作为系统回风与新风混合之用。

通常在回风口和新风口安装有风阀，两个风阀实现联动，即当一个风阀开大，另一个风阀将关小。

风阀带有手动调节器。

混合段一侧设有维修门，维修门方向可在定单中指明。

未指明的维修门方向默认为机组盘管段进出水管一侧。

如混合段只需要法兰而不需要风阀、不需要手动调节器、需要联动以及需要带电动调节器时，均应在定单中指明。

组段原则：设置在空调机组的进风侧最前端。

二、混合过滤段混合过滤段是在混合段的基础上，将板式初效过滤器加入段内，其余功能及组段原则与混合段完全相同。

板式初效过滤器安装方式：侧面安装，设置有滑道，可以打开侧面的维修门，装入或抽出过滤器。

优点：装拆方便，不需要正面安装所需要的空段。

混合、初效过滤、表冷、送风机段。

三、板式初效过滤段可拆卸式铝合金框架板式初效过滤器，滤料为无纺布，可以清洗十余次，还可以方便地更换滤料，过滤框重复使用，以降低用户的使用成本。

这种G4效率的过滤器，常用于空调与通风系统的初级过滤，以保护系统中的下一级中效过滤器；也适用于只需一级过滤的简单空调和通风系统。

板式初效过滤段必须设置在以下段体之前：中效袋式过滤段、各种盘管段、电加热段、各种加湿段、进风侧消声段、二次回风段、送风段和风机段。

四、袋式过滤段袋式过滤器分为袋式初效过滤器和袋式中效过滤器。

1、初效袋式过滤段初效袋式过滤器为可清洗型，滤料为无纺布，这种过滤器可用于空调、通风系统的初级过滤，以保护系统中的下一级中效或其他过滤器；在对空气净化水平要求不很严格的场所，如普通楼堂馆所、超级市场、配电室、需要集中通风的一般工业和公共场所，经初效袋式过滤器处理后的空气可直接送至用风区域。

组合式空调机组各功能段的介绍组合式空调机组是一种将多台空调机组组合而成的空调系统，能够满足大型建筑物或空间的冷暖需求。

它采用模块化设计，根据不同的需求可以组合多个单元，具有较高的适应性和灵活性。

组合式空调机组通常由冷凝器、蒸发器、压缩机、风机、过滤器等多个功能段组成，下面将对各功能段进行详细介绍。

1.冷凝器段：冷凝器是组合式空调机组的热交换部分，它将压缩机压缩出来的高温高压制冷剂通过冷凝器排热，使其温度降低，从而使制冷剂处于冷凝态。

冷凝器通常采用鳍片管结构，通过高速风机吹送外界空气进行换热，将制冷剂的热量散发到室外环境中。

2.蒸发器段：蒸发器位于室内空间，其作用是将冷凝器放出的高压制冷剂经过节流装置压降后进入蒸发器，制冷剂在蒸发器内吸收室内热量，将空气温度降低，从而达到制冷的效果。

蒸发器通常采用翅片管或者冷却盘管的形式，通过室内风机将空气吹过蒸发器的管道，实现蒸发器对空气的冷却作用。

3.压缩机段：压缩机是组合式空调机组的核心部分，它负责将制冷剂从低压状态压缩成高压状态，使其温度和压力升高。

压缩机的选型通常根据空调系统的负荷需求来确定，一般有往复式压缩机和螺杆压缩机两种常见的类型。

压缩机的运行效率、噪音水平以及耐久性等因素对整个系统的性能有着重要的影响。

4.风机段：组合式空调机组通常安装有室内风机和室外风机，它们的主要作用是进行空气的循环和流动。

室内风机通过空气流动，将蒸发器所吸收的室内热量带走，实现空调系统的制冷效果。

室外风机通过吹送外部空气，协助冷凝器将制热剂的热量散发到室外环境中，实现空调系统的制热效果。

风机的选择和调节可以根据空调系统的需求进行调整，以保证系统的稳定运行。

5.过滤器段：过滤器是组合式空调机组中的重要组成部分，它能够过滤空气中的灰尘、污垢、细菌等有害物质，提供清洁的空气供应。

过滤器通常采用多层结构，可以根据需要选择不同级别的过滤器。

过滤器的定期清洗和更换对于保持空气质量和延长机组寿命至关重要。

组合式净化空调机组结构特点及功能组合式净化空调机组结构特点及功能组合式净化空调机组与组合式空调机组都是对空气进行热、湿处理的设备，前者用于净化空调系统，后者用于一般空调系统。

二者有相似点，也有相异点。

对于组合式空调机组大家都很熟悉其结构和功能，在此不再赘述，本节重点介绍组合式净化空调机组。

6.7.1结构特点及功能组合式净化空调机组是净化空调系统中非常重要的空气处理设备，它的制造、安装要比般空调中用的组合式空调机组严格得多。

对机组的壁板、风机、密封性等方面都有特殊要求。

特别是对用于生物洁净室的组合式净化空调机组，要求更高。

从字面上看，组合式净化空调机组是由各功能段组合而成的，其中的“净化”二字特别强调是用在净化空调系统中。

因净化空调系统阻力较一般空调系统的大，所以组合式净化空调机组的风机压头、机组内外的压差也比组合式空调机组的大，因而对机组的密封性要求较高。

组合式净化空调机组通常由如下段位组成：1）新、回风混合段。

2）粗效过滤段。

3）加热段。

4）表面冷却段。

5）加湿段。

6）风机段。

7）灭菌段。

8）二次回风段。

），如期，如风出的证和面镜识址和点氢责朱黄置10）中效过滤段。

11）出风段。

12）消声段。

在工程设计中所选的组合式净化空调机组并非包含上述所有段位，而应根据空气处理的要求选择所需段位并进行科学的排列。

可见，认真了解每个段位的结构特点及功能是非常重要的。

1）新、回风混合段，其功能就是把新风和回风（一次回风）在该段内进行混合。

通常在新风和回风的入口处设有手动调节阀，如净化空调系统设有自动控制装置时，在新风入口和回风入口处均装设电动调节阀，在过渡季节可增大新风量有利于节能。

2）粗效过滤段，内装板式或袋式粗效过滤器，板式粗效过滤器占用的空间比袋式粗效过滤器的小，可使机组长度缩短，节约机房面积。

但在同样的断面风速下，板式粗效过滤器的滤速较大，因而阻力较大。

当机房面积不受限制时，作者主张优先选用袋式粗效过滤器。

组合式空调机组基本介绍室内机组通常安装在需要冷却或加热的房间或区域内，其数量可以根据实际需求而定。

它们的设计可以适应不同的空间类型，包括墙壁挂式、天花板吊装式、柜式等多种形式。

室外机组通常安装在房屋外部或空旷地方，它负责制冷剂的压缩、冷凝和蒸发。

室外机组使用的制冷剂一般是环保的制冷剂，如R410A。

室外机组还起到调节和控制系统的作用，确保整个空调系统的正常运行。

管道连接系统用于将室内机组与室外机组连接起来，使制冷剂流动，并实现冷热能的传递。

管道连接系统需要考虑合理的管道布置和长度，以及制冷剂的流速和流量等参数，以确保室内机组能够获得足够的冷热能供给。

控制系统是组合式空调机组的核心，它可以通过温度、湿度、时间等多种参数来实现空调系统的精确控制。

控制系统可以根据使用者的需求，自动调节室内温度和湿度，实现舒适的室内环境，并实现节能的目标。

组合式空调机组具有多种优点。

首先，它可以为多个房间或区域提供独立控制，使用者可以根据需求独立设置每个房间的温度和湿度。

其次，组合式空调机组的安装和维护相对简单，不需要额外的管道和空调设备。

再次，组合式空调机组具有高效节能的特点，可以根据室内环境和使用需求自动调节制冷和供暖能力，提高能源利用率。

此外，组合式空调机组还具有灵活性强的特点。

根据不同的室内和室外条件，可以选择不同类型和功率的室内机组和室外机组。

可以根据需求进行扩展或升级，满足不同场所和空间的需求。

总之，组合式空调机组是一种高效、节能、灵活的空调系统。

它可以同时为多个房间或区域提供制冷和供暖，具有独立控制、简单安装和维护、高效节能等优点，是当前建筑空调系统的主流选择。
