配管配线工程量计算PPT课件

  • 格式：ppt
  • 大小：348.00 KB
  • 文档页数：15

下载文档原格式

  / 15

合集下载

安装工程预算-第一章[电气照明工程]-第二节配管配线工程量计算

安装工程预算-第一章[电气照明工程]-第二节配管配线工程量计算

安装⼯程预算-第⼀章[电⽓照明⼯程]-第⼆节配管配线⼯程量计算第⼆节配管配线⼯程量计算照明⼯程⼀般包括配管配线⼯程；灯具安装⼯程；开关插座安装⼯程以及其他附件安装⼯程⼀、配管⼯程量计算配管⼯程以所配管的材质、敷设⽅式以及按管的规格划分定额⼦⽬。

（⼀）计算规则及其要领：1、计算规则：各种配管⼯程量以管材质、规格和敷设⽅式不同，按“延长⽶”计量，不扣除接线盒（箱）、灯头盒、开关盒所占长度。

2、计算要领：从配电箱起按各个回路进⾏计算，或按建筑物⾃然层划分计算，或按建筑平⾯形状特点及系统图的组成特点分⽚划块计算，然后汇总。

千万不要“跳算”，防⽌混乱，影响⼯程量计算的正确性。

（⼆）计算⽅法：计算配管的⼯程量，分两步⾛，先算⽔平配管，再算垂直配管。

1、⽔平⽅向敷设的管，以施⼯平⾯布置图的管线⾛向和敷设部位为依据（第⼀节内容），并借⽤建筑物平⾯图所标墙、柱轴线尺⼨进⾏线管长度的计算，以下图为例。

图1－4 ⽔平配管长度计算⽰意图由图1－4可知AL1箱（800×500×200）有两个回路即WL1：BV－2×2.5SC15和WL2：BV－4×2.5PC20，其中WL1回路是沿墙、顶棚暗敷，WL2沿墙、顶棚明敷⾄AL2箱（500×300×160）。

⼯程量的计算需要分别计算，分别汇总，套⽤不同的定额。

（1）WL1回路的配管线为：BV－2×2.5SC15，回路沿1－C—2轴沿暗墙敷及房间内沿顶棚暗敷，按相关墙轴线尺⼨计算该配管长度。

那么WL1回路⽔平配管长度SC15＝2.1＋3＋1.9＋3.9＋2＋3＝15.9m（2）WL2回路的配管线为：BV－4×2.5PC20，回路沿1－A轴沿墙明敷，按相关墙⾯净空长度尺⼨计算线管长度，那么WL2回路⽔平配管长度PC20＝3.9－2.1－0.12＋3＝4.68m2、垂直⽅向敷设的管（沿墙、柱引上或引下)，其⼯程量计算与楼层⾼度及与箱、柜、盘、板、开关等设备安装⾼度有关。

安装工程预算-第一章[电气照明工程]-第二节 配管配线工程量计算

安装工程预算-第一章[电气照明工程]-第二节 配管配线工程量计算

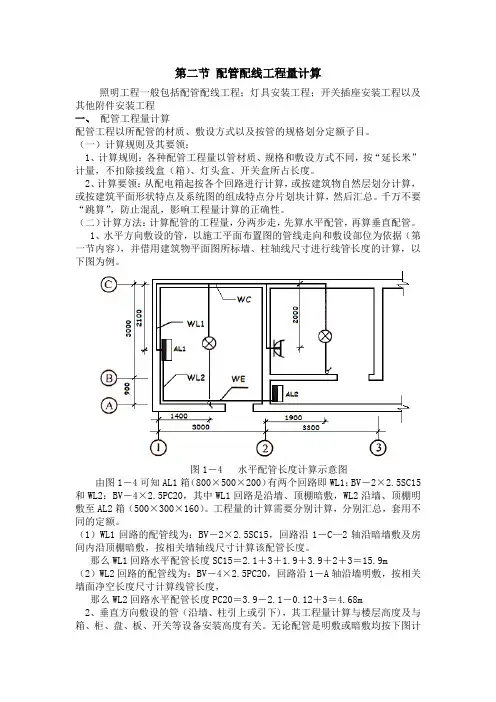

第二节配管配线工程量计算照明工程一般包括配管配线工程；灯具安装工程；开关插座安装工程以及其他附件安装工程一、配管工程量计算配管工程以所配管的材质、敷设方式以及按管的规格划分定额子目。

（一）计算规则及其要领：1、计算规则：各种配管工程量以管材质、规格和敷设方式不同，按“延长米”计量，不扣除接线盒（箱）、灯头盒、开关盒所占长度。

2、计算要领：从配电箱起按各个回路进行计算，或按建筑物自然层划分计算，或按建筑平面形状特点及系统图的组成特点分片划块计算，然后汇总。

千万不要“跳算”，防止混乱，影响工程量计算的正确性。

（二）计算方法：计算配管的工程量，分两步走，先算水平配管，再算垂直配管。

1、水平方向敷设的管，以施工平面布置图的管线走向和敷设部位为依据（第一节内容），并借用建筑物平面图所标墙、柱轴线尺寸进行线管长度的计算，以下图为例。

图1－4 水平配管长度计算示意图由图1－4可知AL1箱（800×500×200）有两个回路即WL1：BV－2×2.5SC15和WL2：BV－4×2.5PC20，其中WL1回路是沿墙、顶棚暗敷，WL2沿墙、顶棚明敷至AL2箱（500×300×160）。

工程量的计算需要分别计算，分别汇总，套用不同的定额。

（1）WL1回路的配管线为：BV－2×2.5SC15，回路沿1－C—2轴沿暗墙敷及房间内沿顶棚暗敷，按相关墙轴线尺寸计算该配管长度。

那么WL1回路水平配管长度SC15＝2.1＋3＋1.9＋3.9＋2＋3＝15.9m（2）WL2回路的配管线为：BV－4×2.5PC20，回路沿1－A轴沿墙明敷，按相关墙面净空长度尺寸计算线管长度，那么WL2回路水平配管长度PC20＝3.9－2.1－0.12＋3＝4.68m2、垂直方向敷设的管（沿墙、柱引上或引下)，其工程量计算与楼层高度及与箱、柜、盘、板、开关等设备安装高度有关。

照明配管配线课件

照明配管配线课件
水平方向配管长度为L1 、L2 、L3 、L4 均算至各中心处。当管穿出地面时，沿墙引下管长度（ h1 ）加上地 面厚度；或设备基础高；或出地150mm~200mm长度，即为s配管长度。
3
第3页/共20页
二、配管定额套用（十二（19） 319）
• 1 、电线管（DG）明敷、暗敷 • 明敷（E） ； 暗敷（C） • 2 、硬塑料管明敷、暗敷。 • UPVC（阻燃塑料管）明敷（ E）；暗敷（C） • 3 、半硬质塑料管（pvc管）暗敷（C） • 4 、金属软管（逐渐陶态）
19
第19页/共20页
感谢观看！
20
第20页/共20页

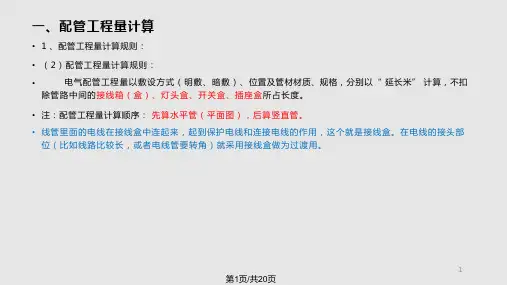

一、配管工程量计算
• 1 、配管工程量计算规则：
• （2）配管工程量计算规则：
•
电气配管工程量以敷设方式（明敷、暗敷）、位置及管材材质、规格，分别以“ 延长米” 计算，不扣
除管路中间的接线箱（盒）、灯头盒、开关盒、插座盒所占长度。
• 注：配管工程量计算顺序： 先算水平管（平面图），后算竖直管。
• 线管里面的电线在接线盒中连起来，起到保护电线和连接电线的作用，这个就是接线盒。在电线的接头部 位（比如线路比较长，或者电线管要转角）就采用接线盒做为过渡用。
2 、管内穿线定额（十二：七 381 ）
• 照明线路（ 单相式）； 动力线路（ 三相式线路） • 当照明线为4mm²以上时，套动力穿线定额。
7
第7页/共20页
（四）配线工程（明配线）----低压
• 注：以所配线的规格，敷设方式和部位来划分定额。 • 夹板配线：塑料夹板（VJ）配线、瓷夹板（CJ）配线 • 绝缘子配线（CP）：鼓形绝缘子（瓷珠、柱）；针式；蝶式绝缘 • 线槽配线：塑料线槽（VXC）、金属线槽（GXC） • 槽板配线（CB）：木槽板、塑料槽板

配管配线工程量ppt课件

配管配线工程量ppt课件
3
配管常用敷设方式代号
沿墙敷设
WE
沿天棚敷设
CE
暗敷在屋面顶板内Biblioteka CC暗敷在地面地板内
FC
暗敷在不能进人的吊顶内
AC
暗敷在墙内
WC
4
注意内容
为了便于施工穿线，线管应尽量沿最短线路敷 设，并减少弯曲。当线管敷设长度超过有关规 定时，应在线路中间装设分线盒或接线盒。
5
二、管内穿线
管内穿线预算定额是根据线芯材质及导线截面不 同分别列项。定额的工作内容为穿引线、扫管、 涂滑石粉、穿线、编号、接焊包头。绝缘导线为 未计价材料，应另计。
除线管配线外，配线方式还有夹板配线、绝缘子 配线、槽板配线、线槽配线、塑料护套线明敷设、 车间带型母线安装等。
其中夹板配线包括瓷夹配线和塑料夹板配线；槽 板配线分木槽板配线和塑料槽板配线两种。
6
7
8
9
三、配管工程量计算
各种配管应区别不同敷设方式、敷设位置、管 材材质、规格，以“延长米”为计量单位，不 扣除管路中间的接线箱（盒）、灯头盒、开关 盒所占长度。
接线箱指箱体内不安装开关设备，只是用于分支 接线的空箱体。其安装工程量，应区别安装形式 （明装、暗装）、接线箱半周长，以“个”为计 量单位。
接线盒安装工程量，应区别安装形式（明装、暗 装、钢索上）以及接线盒类型，以“个”为计量 单位。
18
四、接线箱、接线盒安装工程量计算
（1）接线盒一般产生在管线分支处 。 （2）线管敷设超过下列长度时，中间应加接线盒。
管长>45m ，且无弯曲 ； 管长>30m ，有一个弯曲 ； 管长>20m ，有2个弯曲 ； 管长>12m ，有3个弯曲。

6.配管配线(计量计价)

6.配管配线(计量计价)

（3）桥架
1）基本知识回顾

定义：桥架是由托盘、梯架的直线段、弯通、附件以及支、 吊架等构成，用以支承电缆的、具有连续的刚性结构系统 的总称。

用途：桥架适用于电压10千伏以下的电力电缆以及控制电 缆、照明配线等室内、室外架空电缆沟、隧道的敷设。
托盘（有孔、无孔）、梯架、组装式托盘

1. 有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件， 或由整块钢板冲孔后弯制成的部件。
接线盒和灯位盒合并在一起计算，套用接线盒定额项目。 开关盒和插座盒合并在一起计算，套用开关盒定额项目。
暗敷：C（旧符 号A ）
（1）配管工程量计算 ①计算规则及其要领 计算规则：各种配管工程量以管材质、规格和敷设方式不 同，按“延长米”计量，不扣除接线盒（箱）、灯头盒、开关 盒所占长度。 计算要领：工程量计算规则：L=水平长度+垂直长度； 不扣除接线盒（箱）、灯头盒等所占尺寸。
从配电箱起按各个回路进行计算，或按建筑物自然层划 分计算，或按建筑平面形状特点及系统图的组成特点分片划块 计算，然后汇总。千万不要跳算，以免产生混乱，影响工程量 计算的正确性。
各种开关箱、柜、板 单独安装（无箱、盘）的铁壳开 关、闸刀开关、启动器、母线槽 进出线盒 由地面管子出口引至动力接线箱 由电源与管内导线连接（管内穿 线与硬、软母线接头） 出户线（或进户线）
用图形表示刚才的表格如下
注意：线路分支接头线、进入灯具及明暗开关、插座、按钮等 预留导线长度已分别综合在相应定额中，不得另行计算导线长 度。 （3）导线与设备相连需焊（压）接线端子，按“个”计量。
2、管内穿线工程量计算 （1）管内穿线 管内穿线分照明线路和动力线路穿线，用铝芯线、铜芯线、 补偿导线、和多芯软线分类，以不同导线截面分档，按“单线 延长米”计量，导线截面超过6㎜2以上的照明线路，按动力穿 线定额计算。 常用绝缘导线的型号及名称

配管、配线

配管、配线
塑化、切粒、挤出成型加工而成，主要用于电线、电缆的保护套 管等。
管材长度4ｍ/根，颜色一般为灰色。管材连接一般为加热承插 式连接和塑料热风焊，弯曲必须加热进行。
特点：耐腐蚀性能较好，不耐高温，属非阻燃型管。适用于腐 蚀性较大的场所明敷设。
一、室内导线敷设方式
2) 半硬阻燃塑料管 也叫PVC阻燃塑料管，由聚氯乙烯树脂加入增塑剂、稳定剂
一、室内导线敷设方式
（4）金属波纹管 也叫金属软管或蛇皮管，主要用于设备上的配线，或用于管、
槽与设备的连接等。一般敷设在较小型电动机的接线盒与钢管 口的连接处，用来保护电缆或导线不受机械损伤。
一、室内导线敷设方式
2.瓷夹和瓷瓶配线
瓷夹和瓷瓶配线就是利用瓷夹或瓷瓶支持和固定导线的一种 配线方式。
(1)瓷夹配线，适用范围：用电量较小，且无机械损伤的干燥 明显处所。
二、配管配线工程识图
5. 室内配管配线工程施工图的识图案例 （2）主要参数 2）照明配电：照明、插座均由不同的支路供电；所有插座回 路均设漏电断路器保护。除注明外，开关、插座分别距地1.4m、 0.3m暗装。卫生间开关、插座 选用防潮、防溅型面板。空调 设置专门的配电箱，空调用配电箱距地0.3m暗装。 3）总配电箱距地1.5m嵌墙暗装，各分配电箱距地1.5m嵌墙暗装。 4）照明支线选用BV导线，2～4根穿SC15钢管，5～6根穿SC20钢 管。
适用范围：屋架较高、跨距较大、灯具安装高度 要求较低的工业厂房内。
钢索吊管配线
一、室内导线敷设方式
6.电气竖井内配线 电气竖井就是从建筑物的底层到顶层留出的一条井
道。竖井在每个楼层设有配电小间，它是竖井的一部 分，每层都有楼板隔开，只留出不同尺寸的孔洞。
一般适用于多层和高层建筑内垂直配电干线的敷设， 是高层建筑特有的一种综合配线方式。

电气配管线缆工程算量

电气配管线缆工程算量
信息点”。 ②同轴射频电缆安装：以在桥架上桥、穿管敷设等分 类，用线缆芯为类别，按“100m”计量。 同轴射频电缆接续
头制作以“个”计量。 ③光纤缆安装:以沿槽盒、桥架、沿电缆沟 、穿管敷设分类，用线缆线芯数分档，按“100m”计量，用定额 第十三篇第一章相应子目。 光纤缆接头制作：按永久性接头
和分接头分类，按线芯熔接方法分档，，以线缆线“芯数”计量 。 光纤成端电缆接头安装以“套”计量，包括堵头及测试衰减 。 光纤缆终端盒制作以“个”计量。 光纤信息插座以单口 、多口分档，以“个”计量。 光纤缆测试以线路里的链路分段
❖ 有线广播音响系统 建筑物的广播系统包括：有线广播 、背景音乐、客房音乐、舞台音乐、多功能厅堂的扩 声系统和同声传译等系统。这里主要是介绍的是校园 内有线广播系统。有线广播系统可以是单一的系统， 也是多区域的广播系统。单一的广播系统所设立的广 播站一般将扩音机房和播音室设在同一间房内。 有线
广播系统是由节目源、扩声设备、扬声器以及广播统 路等四个部分组成。1）节目源设备：节目源为广播 系统提供声源，它可以是收音机、放录机、CD、激光 唱机、电子乐器等。 2) 信号放大和处理设备：信号 放大就是指电压放大和功率放大，其实是信号的选择 处理，
❖ （１） 接线盒产生在线管分支处或管线转弯处。 ❖ （２） 线管敷设超过下列长度时应加接线盒 ❖ ① 管长超过４.５ｍ且无弯头时； ❖ ② 管长超过３０ｍ，中间只有一个弯头时； ❖ ③ 管长超过２０ｍ，中间有２个弯头时； ❖ ④ 管长超过１２ｍ，中间有３个弯头时；
❖3） 配管内穿线工程量计算
❖（1）管内穿线的计算规则： 管内穿线按“单线延长米 ”计量。导线截面积超过6mm2以上的照明线路，按 动力穿线定额计算。
本相同外，还要根据2.1电缆工程计算计算沿墙引下线长，并综合管线 工程量运用。 （1）双绞、多绞电缆，同轴电缆，光纤电缆或一般铜芯 电缆每根计算长度如下： 线缆长=（槽盒长+桥架长+线槽长+沟道长 或线杆长度+配管长+引下线管长）×（1+10%）+接端预留长度 5m. 各线缆敷设使用第十三篇定额。 （2）线缆桥架、槽盒、线槽、线 管、支架等安装制作同2.1所述。 （3）线缆桥架、槽盒、线槽、线管 、电缆沟道穿墙及穿楼板防火处理：防火板、防火枕以“m2”计量；电 缆保护管穿墙、穿楼板防火堵洞以“m3”计量；防火涂料涂刷以“10m2” 计量；阻燃槽盒以“10m”长度计量。 上述（2）、（3）项用定额第二 篇及第七篇相应子目。 3）线路设备安装 （1）信息插座及线路盒安装 ：以“个”计量。应另外计算插座盒安装，用定额第十三篇子目。信息插 座信息模块安装，以“块”计量。 （2）插头安装以“个”计量。 （3）配 适器、中转器安装以“个”计量。 （4）布放卡、焊接跳线以中间配电架 ，总配线架为依据量裁线缆成跳线，卡或焊接跳线。用跳线线芯2、4、 6分别按“条”计量。中间配线架跳线可以按表计算每条长度：

电气施工配管配线工程量计算ppt课件

电气施工配管配线工程量计算ppt课件
（8）、BV-105、BLV-105：耐热105℃聚氯乙烯绝缘电线。 同BV型，用于45℃及以上高温环境中。
（9）、BVR-105：耐热105℃聚氯乙烯绝缘软电线。同 BVR型，用于45℃及以上高温环境中。
（10）、RV 单芯铜芯氯乙烯绝缘绝缘软线。供各种移动 电器、仪表、电信设备、自动化装置接线用； 也作为 内部安装用线，安装时环境温度不低于－15℃。
精选课件ppt
20
（b） 接线盒位置透视图
1一接线盒；2一开关盒；3一灯头盒；4一插座盒
解：透视图（b）是根据平面图（a）绘制，帮助同学们了
解各种盒的设置情况，施工图不包括这类图纸。 接线盒：共3个。7轴上2个，8轴上1个 灯头盒：2个。灯的位置
插座盒：共3个。插座的位置，7轴上2个，8轴上1个
开关盒：2个。开关的位精置选课，件ppBt 轴上有2个。
房等大电流配电场所。
精选课件ppt
13
精选课件ppt
14
（三）管内配线一般规则
在工业与民用建筑中采用较多的方式是线管配 线。线管配线的做法是把绝缘导线穿入保护管内敷 设。这种配线的特点是比较安全可靠，可以避免腐 蚀性气体、流体的侵蚀，可以避免机械损伤，便于 维修更换导线。穿管敷设使用的保护管有钢管（镀 锌钢管）、塑料管（PVC）和普利卡金属套管等。
（13）、RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连 接软线。同RV型，用于潮湿和机械防护要求较高及 经常移动、弯曲的场所。
（14）、ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套 平形连接软线。
（15）、RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形 连接软线。
（16）、AVR 镀锡铜芯聚氯乙烯绝缘平型连接软线。
精选课件ppt
5

6.配管配线(计量计价)

6.配管配线(计量计价)

其它灯具
吊管式 嵌入式
按单管、双管、三管 以“套”计量。
成套型荧光灯
同上。
例：计算灯具工程量
任务三 开关、按钮、插座及其他器具安装工程量计算 （1）开关安装 包括拉线开关、扳把开关、板式开关、密闭开关、一般按钮开 关等。板式开关分为单控和双控，分别分为单联、双联、三联、 四联、五联、六联。开关分为明装与暗装两种方式。按安装方式 及种类套定额，工程量以“10套”计量。 计算开关安装同时应计算明装开关盒或暗装开关盒，用相应子 目。 注意：此处开关安装是指的照明器具用的开关，与变配电控制开 关不同，注意不能混用。 （2）插座安装 定额分为普通插座和防爆插座两种。分为明装与暗装，定额看插 座上的孔数分档（单相插座2、3、4、5、6、7、8、9、10、11、 12孔，三相插座4孔）。工程量均以“套”计量。 明配、暗配管应计算明装与暗装插座盒安装。执行开关盒定额。
吊
式
线 链 管
吸顶式 壁装式
一般吸顶式 嵌入吸顶式
一般壁装式 嵌入壁装式
W RB RB2 普通 Nhomakorabea具及荧光灯安装工程量计算
灯具种类 圆球吸顶灯 普 通 灯 具 吸顶灯 半圆球吸顶灯 方型吸顶灯 软线吊灯、吊链灯、防水 吊灯、一般弯脖灯、一般 壁灯、防水灯头等 吊链式 荧 光 灯 组装型荧光灯 吸顶式 计量规则 按灯罩不同直径以 “套”计量。 同上。 按灯罩不同形式以 “套”计量。 按不同类型以“套” 计量。
图中：
1—接线盒
2—开关盒 3—灯头盒 4—插座盒
4、配线工程量计算 （1）配线工程是以所配线的规格、敷设方式和部位来划分定 额的。图纸上配线方式表达方式如下表。
常用配线方式
（2）配线工程量计算规则 ① 线夹配线：分瓷夹板和塑料夹板配线，还分为两线式与三 线式，按敷设在木、砖、砼等不同的结构上和导线规格， 以“线路延长米”计量。 ② 绝缘子配线：分为鼓形绝缘子（瓷柱）、针式绝缘子和蝶 式绝缘子配线，以“单线延长米”计量。 绝缘子配线所需要的支架，应另列项目计算其制作安装费用。 绝缘子配线若需要拉紧装置，其费用按套计算。 ③ 槽板配线：分为木槽板（CB）和塑料槽板（VB）配线，还 分为两线与三线式，按敷设在木、砖、砼等不同的结构上 和导线规格，以“线路延长米”计量。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

• ③当埋地配 管时(FC)， 水平方向的 配管按墙、 柱轴线尺寸 及设备定位 尺寸进行计 算。
穿出地面向设备或向墙上电气开关
配管时，按埋的深度和引向墙、柱
的高度进行计算，均如下图所示。
.
8
2．配管接线箱、盒安装工程量计算
明配线管和暗配线管，均发生接线盒(分线盒)或接线 箱安装，或开关盒、灯头盒及插座盒安装，它们均 以“个”计量。其箱盒均为未计价材料。
• (3)导线与设备相连需焊(压)接线端子 按“个”计量，用相应定额。
.
12
4．配线工程量计算
1)配线工程是以所配线的规格、敷设方式和部位来 划分定额的，如下表所示。
.
13
• 2)配线工程量计算。配线工程用第二篇相应 定额。
• ①线夹配线：分瓷夹板和塑料夹板配线，它们还分为两线 式与三线式，按敷设在木、砖、混凝土等不同的结构上和 导线规格，以“线路延长米”计量。
不同导线截面分档 • 按“单线延长米”计量。导线截面超过6mm2以上的
照明线路，按动力穿线定额计算。
•
管内穿线长度按下式计算：
管内穿线长度=(配管长度+导线预留长度)×同截
面导线根数
.
10
(2)导线进入开关箱、柜及设备预留长度
.
11
• 线路分支接头线、进入灯具及明暗开关、 插座、按钮等预留导线长度已分别综合在 相应定额中，不再另行计算导线长度。
.
14
• ②绝缘子配线 • 分为鼓形绝缘子(瓷柱、瓷珠)、针式绝缘子和蝶式绝缘子
配线，以“单线延长米”计量。 • 针式绝缘子、蝶式绝缘子配线定额又分沿墙、柱、屋架和
跨屋架、跨柱敷设，计算工程量时应分别计算。它们需要 支架时按施工图规定或标准图计算支架质量(100kg)，并列 项计算支架制作。 • 当绝缘子配线跨越需拉紧装置时，按“套”计算制作安装， 用第二篇相应子目。
度计算工程量。
• 当线管沿墙明敷时(WE)， 按相关墙面净空长度尺 寸计算线管长度。如n2 回路，沿B—A，1-2等
墙面净空长度计量。
.
6
②垂直方向敷设的管(沿墙、柱引上或引下)，其工 程量计算与楼层高度及与箱、柜、盘、板、开关 等设备安装高度有关。无论配管是明敷或暗敷均 按图示计算线管长度。
.
7
.
17
计量，不扣除接线盒(箱)、灯头盒、开关盒所占长度。 2)计算方法：
①水平方向敷设的线管，以电气施工平面布置图的线管走向 和敷设部位为依据(符号如下表所示)，并借用建筑物平面 图所标墙、柱轴线尺寸进行线管长度的计算，见下例。
.
4
.
5
• 当线管沿墙暗敷时(WC)， 按相关墙轴线尺寸计算 该配管长度。如n1回路， 沿B—C，1—3等轴线长
.
15
• ③槽板配线 • 分为木槽板(CB)配线、塑料槽板(VB)配线，还分为两线式与
三线式；按敷设在木、砖、混凝土等不同结构上和导线规格， 以“线路延长米”计量。
• ④塑料护套线配线 • 不论圆形、扁形、轨形护套线，以2芯、3芯为区别，按“单
根线路延长米”计量。 • 塑料护套线沿钢索敷设时，必须列项计算钢索架设及钢索拉
配管配线工程量计算
.
1
主要内容
• 1．配管工程量计算 • 2．配管接线箱、盒安装工程量计算 • 3．配管内穿线工程量计算 • 4．配线工程量计算
.
2
1．配管工程量计算

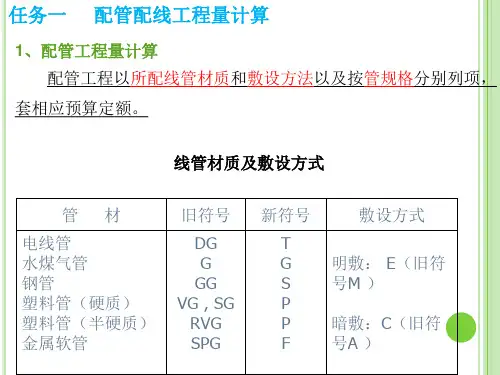

配管(或称套管)工程以所配线管材质和敷设方式以 及按管规格划分定额，如下表所示。
.
3
(1)配管工程量计算
1)计算规则及其要领： 各种配管工程量以管材质、规格和敷设方式不同，按“延长米”
• (2)线管敷设超过下列长度时中间应加接线盒
1)管长超过4．5m且无弯时。 2)管长超过30m，中间只有1个弯时。 3)管长超过20m，中间有2个弯时。 4)管长超过12m，中间有3个弯时。

.
9
3．配管内穿线工程量计算
(1)管内穿线
• 分照明线路和动力线路穿线， • 用铝芯线、铜芯线、补偿导线和多芯软线分类，以
紧装置两项。
.
16
• ⑤线槽配线
• 金属线槽和塑料线槽(GXC、VXC)，线槽安装按“m”计量 • 金属线槽宽<100mm时用加强塑料线槽定额，>100mm的母线
槽时用槽式桥架定额。 • 线槽进出线盒以容量分档按“个”计量 • 灯头盒、开关盒按“个”计量 • 线槽内配线以导线规格分档，以“单线延长米”计量。 • 线槽需要支架时，要列支架制作与安装两项。
