安装工程预算-第一章[电气照明工程]-第二节 配管配线工程量计算

安装工程预算-第一章[电气照明工程]-第二节 配管配线工程量计算

第二节配管配线工程量计算照明工程一般包括配管配线工程；灯具安装工程；开关插座安装工程以及其他附件安装工程一、配管工程量计算配管工程以所配管的材质、敷设方式以及按管的规格划分定额子目。

（一）计算规则及其要领：1、计算规则：各种配管工程量以管材质、规格和敷设方式不同，按“延长米”计量，不扣除接线盒（箱）、灯头盒、开关盒所占长度。

2、计算要领：从配电箱起按各个回路进行计算，或按建筑物自然层划分计算，或按建筑平面形状特点及系统图的组成特点分片划块计算，然后汇总。

千万不要“跳算”，防止混乱，影响工程量计算的正确性。

（二）计算方法：计算配管的工程量，分两步走，先算水平配管，再算垂直配管。

1、水平方向敷设的管，以施工平面布置图的管线走向和敷设部位为依据（第一节内容），并借用建筑物平面图所标墙、柱轴线尺寸进行线管长度的计算，以下图为例。

图1－4 水平配管长度计算示意图由图1－4可知AL1箱（800×500×200）有两个回路即WL1：BV－2×2.5SC15和WL2：BV－4×2.5PC20，其中WL1回路是沿墙、顶棚暗敷，WL2沿墙、顶棚明敷至AL2箱（500×300×160）。

工程量的计算需要分别计算，分别汇总，套用不同的定额。

（1）WL1回路的配管线为：BV－2×2.5SC15，回路沿1－C—2轴沿暗墙敷及房间内沿顶棚暗敷，按相关墙轴线尺寸计算该配管长度。

那么WL1回路水平配管长度SC15＝2.1＋3＋1.9＋3.9＋2＋3＝15.9m（2）WL2回路的配管线为：BV－4×2.5PC20，回路沿1－A轴沿墙明敷，按相关墙面净空长度尺寸计算线管长度，那么WL2回路水平配管长度PC20＝3.9－2.1－0.12＋3＝4.68m2、垂直方向敷设的管（沿墙、柱引上或引下)，其工程量计算与楼层高度及与箱、柜、盘、板、开关等设备安装高度有关。

电气施工配管配线工程量计算

电气施工配管配线工程量计算

电气施工配管配线工程量计算配管配线工程常用在动力配电、照明工程；开关插座安装工程以及其他附件安装工程。

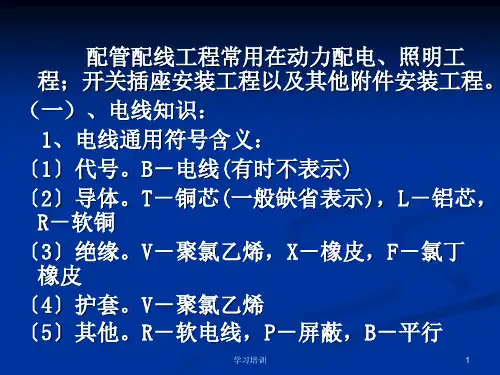

（一）、电线知识:1、电线通用符号含义：〔1〕代号。

B－电线(有时不表示）〔2〕导体。

T－铜芯（一般缺省表示），L－铝芯，R－软铜〔3〕绝缘。

V－聚氯乙烯，X－橡皮，F－氯丁橡皮〔4〕护套.V－聚氯乙烯〔5〕其他.R－软电线，P－屏蔽,B－平行2、常用电线举例:（1）、BX、BLX:橡胶绝缘电线。

固定敷设于室内或室外,明敷、暗敷或穿管，作为设备安装用线.（2)、BXF、BLXF:氯丁橡胶绝缘电线.同BX型，耐气候好，适用于室外。

（3）、BXR：橡胶绝缘软电线.同BX型，仅用于安装时要求柔软的场所。

（4）、BXHF、BXLHF:橡胶绝缘和护套电线。

同BX型，适用于较潮湿的场所和作为室外进户线。

(5）、BV、BLV：聚氯乙烯绝缘电线。

同BX型,但耐湿性和耐气候性较好。

（6)、BVR：聚氯乙烯绝缘软电线。

同BV型，仅用于安装时要求柔软的场所.(7）、BVV、BLVV:聚氯乙烯绝缘和护套电线.同BV型，用于潮湿和机械防护要求较高的场所,可直埋土壤中（8）、BV—105、BLV-105：耐热105℃聚氯乙烯绝缘电线。

同BV型，用于45℃及以上高温环境中。

(9）、BVR—105:耐热105℃聚氯乙烯绝缘软电线。

同BVR型，用于45℃及以上高温环境中. （10）、RV 单芯铜芯氯乙烯绝缘绝缘软线。

供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线,安装时环境温度不低于－15℃.（11)、RVB 两芯平型铜芯聚氯乙烯绝缘软线。

供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线,安装时环境温度不低于－15℃。

（12）、RVS 两芯铜芯聚氯乙烯绞型连接软线。

供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线，安装时环境温度不低于－15℃。

(13)、RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软线。

照明配管线工程量计算

照明配管线工程量计算

3 垂直方向的管,工程量计算与楼层高度及箱柜开关等 设备的安装高度有关.
H
拉 线 开 关
200～ 300mm
H-h1
h2 h1 开关插座 1.3m 配电线

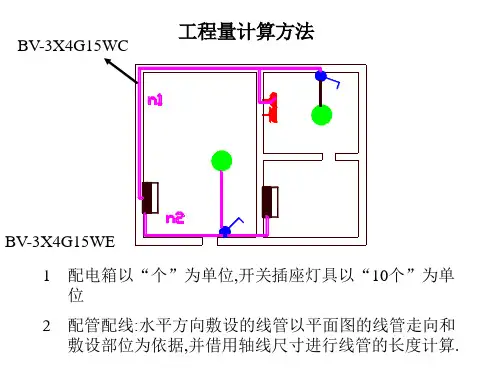

BV-4X6 G32 F C 水平方向敷设的线管以平面图的线管走向和敷设部位为依据,并 借用轴线尺寸进行线管的长度计算 垂直方向的管,工程量计算与箱柜开关等设备 的安装高度有关.
hhh1拉线开开关200300mmh1开关插座13m配电线h2bv4x6g32fc水平方向敷设的线管以平面图的线管走向和敷设部位为依据并借用轴线尺寸进行线管的长度计算垂直方向的管工程量计算与箱柜开关等设备的安装高度有关
BV-3X4G4G15WE 1 2 配电箱以“个”为单位,开关插座灯具以“10个”为单 位 配管配线:水平方向敷设的线管以平面图的线管走向和 敷设部位为依据,并借用轴线尺寸进行线管的长度计算.

电气施工配管配线工程量计算

电气施工配管配线工程量计算

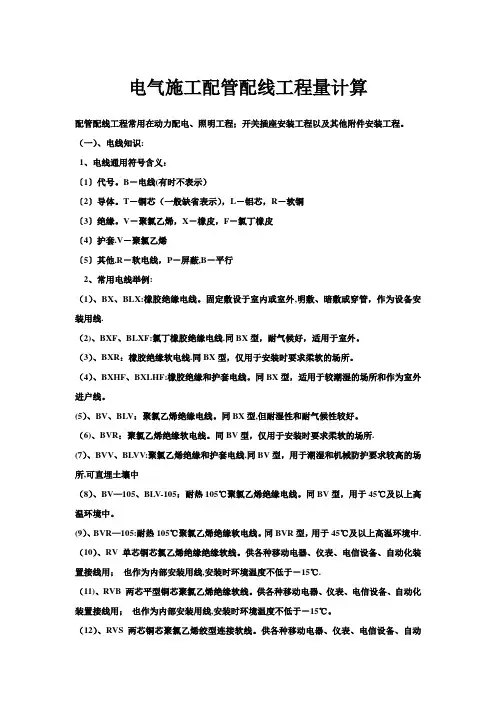

电气施工配管配线工程量计算配管配线工程常用在动力配电、照明工程；开关插座安装工程以及其他附件安装工程. （一）、电线知识：1、电线通用符号含义：〔1〕代号。

B－电线(有时不表示)〔2〕导体。

T－铜芯（一般缺省表示)，L－铝芯，R－软铜〔3〕绝缘.V－聚氯乙烯，X－橡皮，F－氯丁橡皮〔4〕护套。

V－聚氯乙烯〔5〕其他.R－软电线，P－屏蔽，B－平行2、常用电线举例:（1）、BX、BLX：橡胶绝缘电线。

固定敷设于室内或室外，明敷、暗敷或穿管，作为设备安装用线。

(2）、BXF、BLXF:氯丁橡胶绝缘电线。

同BX型，耐气候好，适用于室外。

（3)、BXR:橡胶绝缘软电线。

同BX型，仅用于安装时要求柔软的场所。

（4）、BXHF、BXLHF:橡胶绝缘和护套电线.同BX型,适用于较潮湿的场所和作为室外进户线。

（5）、BV、BLV:聚氯乙烯绝缘电线。

同BX型，但耐湿性和耐气候性较好.（6）、BVR：聚氯乙烯绝缘软电线。

同BV型，仅用于安装时要求柔软的场所。

（7）、BVV、BLVV：聚氯乙烯绝缘和护套电线。

同BV型，用于潮湿和机械防护要求较高的场所，可直埋土壤中（8）、BV-105、BLV—105：耐热105℃聚氯乙烯绝缘电线。

同BV型，用于45℃及以上高温环境中。

(9）、BVR—105：耐热105℃聚氯乙烯绝缘软电线。

同BVR型，用于45℃及以上高温环境中.（10）、RV 单芯铜芯氯乙烯绝缘绝缘软线.供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线，安装时环境温度不低于－15℃。

(11）、RVB 两芯平型铜芯聚氯乙烯绝缘软线。

供各种移动电器、仪表、电信设备、自动化装置接线用; 也作为内部安装用线，安装时环境温度不低于－15℃。

(12)、RVS 两芯铜芯聚氯乙烯绞型连接软线。

供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线，安装时环境温度不低于－15℃。

（13）、RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软线。

电气工程工程量计算图文讲解

电气工程工程量计算图文讲解

1÷10
5 2－1638 双联板式暗开关安装 10套
0.1
1
6 2－1702
吊风扇安装
台
1
3÷10
7 2－1377 暗装钢质灯头盒安装 10个
0.3
2÷10
8 2－1378 暗装钢质开关盒安装 10个
0.2
二、防雷及接地系统
❖ 1、避雷针制作、安装 ❖ 注意问题： ❖ 避雷针制作的未计价主要材料是：针尖、针体
断接卡子制作、安装
10 5套（每根引下线一套） 套 5÷10＝0.5
0.5
6
2－ 690
接地极制作、安装 L50×5，H＝2500
根 9根 按图示数量计算
9
7
2－ 697
户外接地母线敷设 －40×4
[3（距墙）＋0.7（埋深）＋0.45（断接点 高）] ×5（5处）＋3.5（地极间距）×6（6 10m 段） ＝41.75米 41.75×（1＋3.9%）÷10＝4.338
材料（如钢管、圆钢、铜质针尖等）。 ❖ 避雷针安装不包括针体制作，独立避雷针加工
制作应执行“一般铁构件” 制作定额。普通避雷 针安装在木杆和水泥杆上，包括避雷引下线安装。 ❖ 避雷针安装均已考虑了高空作业的因素。 ❖ 2、半导体少长针消雷装置安装
❖ 工程量计算以“套”为计量单位，按施工图设计数量计算， 装置本身由设备制造厂成套供货
出地入插座）＋0.4米（垂直出插座入地）＋L3
（至右墙插座水平距离，可用比例尺在图上量出）
＋0.4米（垂直出地面入插座）
❖
图2.3埋地敷设配管长度计算平面示意图
（2）配线
❖ ①管内穿线
❖ 定额分照明线路、动力线路和多芯软导 线，并按导体材料、导线截面积及芯数划分 项目。照明线路管内穿线，当导线截面积大 于或等于6平方毫米时，应执行动力线路相应 项目。

配管配线工程量ppt课件

配管配线工程量ppt课件
3
配管常用敷设方式代号
沿墙敷设
WE
沿天棚敷设
CE
暗敷在屋面顶板内Biblioteka CC暗敷在地面地板内
FC
暗敷在不能进人的吊顶内
AC
暗敷在墙内
WC
4
注意内容
为了便于施工穿线，线管应尽量沿最短线路敷 设，并减少弯曲。当线管敷设长度超过有关规 定时，应在线路中间装设分线盒或接线盒。
5
二、管内穿线
管内穿线预算定额是根据线芯材质及导线截面不 同分别列项。定额的工作内容为穿引线、扫管、 涂滑石粉、穿线、编号、接焊包头。绝缘导线为 未计价材料，应另计。
除线管配线外，配线方式还有夹板配线、绝缘子 配线、槽板配线、线槽配线、塑料护套线明敷设、 车间带型母线安装等。
其中夹板配线包括瓷夹配线和塑料夹板配线；槽 板配线分木槽板配线和塑料槽板配线两种。
6
7
8
9
三、配管工程量计算
各种配管应区别不同敷设方式、敷设位置、管 材材质、规格，以“延长米”为计量单位，不 扣除管路中间的接线箱（盒）、灯头盒、开关 盒所占长度。
接线箱指箱体内不安装开关设备，只是用于分支 接线的空箱体。其安装工程量，应区别安装形式 （明装、暗装）、接线箱半周长，以“个”为计 量单位。
接线盒安装工程量，应区别安装形式（明装、暗 装、钢索上）以及接线盒类型，以“个”为计量 单位。
18
四、接线箱、接线盒安装工程量计算
（1）接线盒一般产生在管线分支处 。 （2）线管敷设超过下列长度时，中间应加接线盒。
管长>45m ，且无弯曲 ； 管长>30m ，有一个弯曲 ； 管长>20m ，有2个弯曲 ； 管长>12m ，有3个弯曲。

6.配管配线(计量计价)

6.配管配线(计量计价)

（3）桥架
1）基本知识回顾

定义：桥架是由托盘、梯架的直线段、弯通、附件以及支、 吊架等构成，用以支承电缆的、具有连续的刚性结构系统 的总称。

用途：桥架适用于电压10千伏以下的电力电缆以及控制电 缆、照明配线等室内、室外架空电缆沟、隧道的敷设。
托盘（有孔、无孔）、梯架、组装式托盘

1. 有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件， 或由整块钢板冲孔后弯制成的部件。
接线盒和灯位盒合并在一起计算，套用接线盒定额项目。 开关盒和插座盒合并在一起计算，套用开关盒定额项目。
暗敷：C（旧符 号A ）
（1）配管工程量计算 ①计算规则及其要领 计算规则：各种配管工程量以管材质、规格和敷设方式不 同，按“延长米”计量，不扣除接线盒（箱）、灯头盒、开关 盒所占长度。 计算要领：工程量计算规则：L=水平长度+垂直长度； 不扣除接线盒（箱）、灯头盒等所占尺寸。
从配电箱起按各个回路进行计算，或按建筑物自然层划 分计算，或按建筑平面形状特点及系统图的组成特点分片划块 计算，然后汇总。千万不要跳算，以免产生混乱，影响工程量 计算的正确性。
各种开关箱、柜、板 单独安装（无箱、盘）的铁壳开 关、闸刀开关、启动器、母线槽 进出线盒 由地面管子出口引至动力接线箱 由电源与管内导线连接（管内穿 线与硬、软母线接头） 出户线（或进户线）
用图形表示刚才的表格如下
注意：线路分支接头线、进入灯具及明暗开关、插座、按钮等 预留导线长度已分别综合在相应定额中，不得另行计算导线长 度。 （3）导线与设备相连需焊（压）接线端子，按“个”计量。
2、管内穿线工程量计算 （1）管内穿线 管内穿线分照明线路和动力线路穿线，用铝芯线、铜芯线、 补偿导线、和多芯软线分类，以不同导线截面分档，按“单线 延长米”计量，导线截面超过6㎜2以上的照明线路，按动力穿 线定额计算。 常用绝缘导线的型号及名称

6.配管配线(计量计价)

6.配管配线(计量计价)

其它灯具
吊管式 嵌入式
按单管、双管、三管 以“套”计量。
成套型荧光灯
同上。
例：计算灯具工程量
任务三 开关、按钮、插座及其他器具安装工程量计算 （1）开关安装 包括拉线开关、扳把开关、板式开关、密闭开关、一般按钮开 关等。板式开关分为单控和双控，分别分为单联、双联、三联、 四联、五联、六联。开关分为明装与暗装两种方式。按安装方式 及种类套定额，工程量以“10套”计量。 计算开关安装同时应计算明装开关盒或暗装开关盒，用相应子 目。 注意：此处开关安装是指的照明器具用的开关，与变配电控制开 关不同，注意不能混用。 （2）插座安装 定额分为普通插座和防爆插座两种。分为明装与暗装，定额看插 座上的孔数分档（单相插座2、3、4、5、6、7、8、9、10、11、 12孔，三相插座4孔）。工程量均以“套”计量。 明配、暗配管应计算明装与暗装插座盒安装。执行开关盒定额。
吊
式
线 链 管
吸顶式 壁装式
一般吸顶式 嵌入吸顶式
一般壁装式 嵌入壁装式
W RB RB2 普通 Nhomakorabea具及荧光灯安装工程量计算
灯具种类 圆球吸顶灯 普 通 灯 具 吸顶灯 半圆球吸顶灯 方型吸顶灯 软线吊灯、吊链灯、防水 吊灯、一般弯脖灯、一般 壁灯、防水灯头等 吊链式 荧 光 灯 组装型荧光灯 吸顶式 计量规则 按灯罩不同直径以 “套”计量。 同上。 按灯罩不同形式以 “套”计量。 按不同类型以“套” 计量。
图中：
1—接线盒
2—开关盒 3—灯头盒 4—插座盒
4、配线工程量计算 （1）配线工程是以所配线的规格、敷设方式和部位来划分定 额的。图纸上配线方式表达方式如下表。
常用配线方式
（2）配线工程量计算规则 ① 线夹配线：分瓷夹板和塑料夹板配线，还分为两线式与三 线式，按敷设在木、砖、砼等不同的结构上和导线规格， 以“线路延长米”计量。 ② 绝缘子配线：分为鼓形绝缘子（瓷柱）、针式绝缘子和蝶 式绝缘子配线，以“单线延长米”计量。 绝缘子配线所需要的支架，应另列项目计算其制作安装费用。 绝缘子配线若需要拉紧装置，其费用按套计算。 ③ 槽板配线：分为木槽板（CB）和塑料槽板（VB）配线，还 分为两线与三线式，按敷设在木、砖、砼等不同的结构上 和导线规格，以“线路延长米”计量。

电气施工配管配线工程量计算

电气施工配管配线工程量计算

电气施工配管配线工程量计算配管配线工程常用在动力配电、照明工程；开关插座安装工程以及其他附件安装工程。

（一）、电线知识:1、电线通用符号含义：〔1〕代号。

B－电线（有时不表示）〔2〕导体.T－铜芯(一般缺省表示），L－铝芯,R－软铜〔3〕绝缘。

V－聚氯乙烯，X－橡皮，F－氯丁橡皮〔4〕护套。

V－聚氯乙烯〔5〕其他.R－软电线，P－屏蔽，B－平行2、常用电线举例：（1)、BX、BLX：橡胶绝缘电线。

固定敷设于室内或室外，明敷、暗敷或穿管，作为设备安装用线。

（2）、BXF、BLXF：氯丁橡胶绝缘电线。

同BX型，耐气候好，适用于室外。

（3)、BXR:橡胶绝缘软电线。

同BX型，仅用于安装时要求柔软的场所。

（4）、BXHF、BXLHF：橡胶绝缘和护套电线。

同BX型，适用于较潮湿的场所和作为室外进户线。

（5)、BV、BLV：聚氯乙烯绝缘电线.同BX型，但耐湿性和耐气候性较好。

（6）、BVR：聚氯乙烯绝缘软电线。

同BV型，仅用于安装时要求柔软的场所。

（7）、BVV、BLVV:聚氯乙烯绝缘和护套电线.同BV型，用于潮湿和机械防护要求较高的场所，可直埋土壤中(8)、BV—105、BLV-105：耐热105℃聚氯乙烯绝缘电线.同BV型,用于45℃及以上高温环境中.(9）、BVR-105：耐热105℃聚氯乙烯绝缘软电线。

同BVR型,用于45℃及以上高温环境中。

（10）、RV 单芯铜芯氯乙烯绝缘绝缘软线。

供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线，安装时环境温度不低于－15℃。

(11）、RVB 两芯平型铜芯聚氯乙烯绝缘软线.供各种移动电器、仪表、电信设备、自动化装置接线用; 也作为内部安装用线,安装时环境温度不低于－15℃.（12）、RVS 两芯铜芯聚氯乙烯绞型连接软线。

供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线，安装时环境温度不低于－15℃。

(13)、RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软线。

27配管配线及照明器具工程量计算

27配管配线及照明器具工程量计算

分部分项工程项目清单与计价表
序 号
项目编码
项目 名称
项目特征描述
金额(元)
计量 单位
工程量
综合 单价
合 价
其中 暂估价
1.名称：配管SC
1
030411001001
配管
2.材质：钢管 3.规格：DN32
m 200
4.配置形式：暗敷设
1.名称：配管SC
2
03041100100
4
030411003002
桥架
2.规格：200*100 3.材质：铝合金
4.类型：弱电桥架
m 100
三、清单项目列项应用举例
分部分项工程项目清单与计价表
序 号
项目编码
项目 名称
项目特征描述
金额(元)
计量 单位
工程量
综合 单价
合 价
其中 暂估价
1.名称：管内穿线
2.配线形式：照明线路
5 030411004001 配线 3.材质：铜芯
图3 某插座平面图
3）埋地敷设的线管计算
0.3 m 1.5 m
图4 埋地敷设配管长度计算示意图
3）埋地的敷设线管计算
如图4所示，配管长度计算过程为： L = 1.5米（配电箱底垂直至地面）＋0.1米（垂直埋地深）＋L1 （配电箱至第一个插座水平距离，可用比例尺在图上量出）＋0.1米 （垂直出地面）＋0.3米（垂直入插座）＋0.4米（垂直出插座入地） ＋L2（两插座水平距离，可用比例尺在图上量出）＋0.4米（垂直出地 入插座）＋0.4米（垂直出插座入地）＋L3（至右墙插座水平距离，可 用比例尺在图上量出）＋0.4米（垂直出地面入插座）
图1 线管水平长度计算示意图
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

• 2)配线工程量计算。配线工程用第二篇相应 定额。
• ①线夹配线：分瓷夹板和塑料夹板配线，它们还分为两线 式与三线式，按敷设在木、砖、混凝土等不同的结构上和 导线规格，以“线路延长米”计量。
• ②绝缘子配线 • 分为鼓形绝缘子(瓷柱、瓷珠)、针式绝缘子和蝶式绝缘子
配线，以“单线延长米”计量。 • 针式绝缘子、蝶式绝缘子配线定额又分沿墙、柱、屋架和
• 当线管沿墙明敷时(WE)， 按相关墙面净空长度尺 寸计算线管长度。如n2 回路，沿B—A，1-2等 墙面净空长度计量。
②垂直方向敷设的管(沿墙、柱引上或引下)，其工 程量计算与楼层高度及与箱、柜、盘、板、开关 等设备安装高度有关。无论配管是明敷或暗敷均 按图示计算线管长度。
• ③当埋地配 管时(FC)， 水平方向的 配管按墙、 柱轴线尺寸 及设备定位 尺寸进行计 算。
计量，不扣除接线盒(箱)、灯头盒、开关盒所占长度。 2)计算方法：
①水平方向敷设的线管，以电气施工平面布置图的线管走向 和敷设部位为依据(符号如下表所示)，并借用建筑物平面 图所标墙、柱轴线尺寸进行线管长度的计算，见下例。
• 当线管沿墙暗敷时(WC)， 按相关墙轴线尺寸计算 该配管长度。如n1回
跨屋架、跨柱敷设，计算工程量时应分别计算。它们需要 支架时按施工图规定或标准图计算支架质量(100kg)，并列 项计算支架制作。 • 当绝缘子配线跨越需拉紧装置时，按“套”计算制作安装， 用第二篇相应子目。
• ③槽板配线 • 分为木槽板(CB)配线、塑料槽板(VB)配线，还分为两线式与
三线式；按敷设在木、砖、混凝土等不同结构上和导线规格， 以“线路延长米”计量。
面导线根数
(2)导线进入开关箱、柜及设备预留长度
• 线路分支接头线、进入灯具及明暗开关、 插座、按钮等预留导线长度已分别综合在 相应定额中，不再另行计算导线长度。
• (3)导线与设备相连需焊(压)接线端子 按“个”计量，用相应定额。
4．配线工程量计算
1)配线工程是以所配线的规格、敷设方式和部位来 划分定额的，如下表所示。
• ④塑料护套线配线 • 不论圆形、扁形、轨形护套线，以2芯、3芯为区别，按“单
根线路延长米”计量。 • 塑料护套线沿钢索敷设时，必须列项计算钢索架设及钢索拉
紧装置两项。
• ⑤线槽配线
• 金属线槽和塑料线槽(GXC、VXC)，线槽安装按“m”计量 • 金属线槽宽<100mm时用加强塑料线槽定额，>100mm的母线
穿出地面向设备或向墙上电气开关 配管时，按埋的深度和引向墙、柱 的高度进行计算，均如下图所示。
2．配管接线箱、盒安装工程量计算
明配线管和暗配线管，均发生接线盒(分线盒)或接线 箱安装，或开关盒、灯头盒及插座盒安装，它们均 以“个”计量。其箱盒均为未计价材料。
• (2)线管敷设超过下列长度时中间应加接线盒 1)管长超过4．5m且无弯时。 2)管长超过30m，中间只有1个弯时。 3)管长超过20m，中间有2个弯时。 4)管长超过12m，中间有3个弯时。
配管配线工程量计算
主要内容
• 1．配管工程量计算 • 2．配管接线箱、盒安装工程量计算 • 3．配管内穿线工程量计算 • 4．配线工程量计算
1．配管工程量计算
配管(或称套管)工程以所配线管材质和敷设方式以 及按管规格划分定额，如下表所示。
(1)配管工程量计算
1)计算规则及其要领： 各种配管工程量以管材质、规格和敷设方式不同，按“延长米”
槽时用槽式桥架定额。 • 线槽进出线盒以容量分档按“个”计量 • 灯头盒、开关盒按“个”计量 • 线槽内配线以导线规格分档，以“单线延长米”计量。 • 线槽需要支架时，要列支架制作与安装两项。
SUCCESS
THANK YOU
2020/1/3
SUCCESS
THANK YOU
2020/1/3
3．配管内穿线工程量计算
(1)管内穿线
• 分照明线路和动力线路穿线， • 用铝芯线、铜芯线、补偿导线和多芯软线分类，以
不同导线截面分档
• 按“单线延长米”计量。导线截面超过6mm2以上的 照明线路，按动力穿线定额计算。
•
管内穿线长度按下式计算：
管内穿线长度=(配管长度+导线预留长度)×同截
