Power inductor( 功率电感)

PFC电感计算方法PFC电感（Power Factor Correction Inductor）是用于提高电力系统功率因数的一种电感器件。

其主要作用是通过与谐振电容并联，形成谐振回路，将电压波形调整为与电流波形同相位，从而提高电力系统的功率因数。

本文将介绍PFC电感的计算方法。

1.确定功率因数和谐振频率：首先，需要确定所需的功率因数和谐振频率。

功率因数通常在0.9到1之间，而谐振频率一般为50Hz或60Hz。

2.计算负载电流：根据所需的功率因数和负载功率，可以计算出负载电流。

负载电流可以通过负载功率除以输入电压得到。

3.计算并联谐振电容：根据谐振频率和负载电流，可以计算出并联谐振电容的值。

并联谐振电容通过谐振回路将电压波形调整为与电流波形同相位，从而最大限度地提高功率因数。

4.计算电感值：根据谐振频率和并联谐振电容，可以计算出所需的电感值。

电感值的计算公式为：L=1/(4π^2f^2C)，其中L为电感值，f为谐振频率，C为并联谐振电容。

根据计算结果，选择合适的标准电感值。

5.考虑电感电流和温升：根据负载电流和电感值，可以计算出电感电流。

根据电感电流和材料的温升特性，需要考虑电感的额定电流和温升限制。

选择合适的额定电流和材料，以确保电感的稳定性和可靠性。

6.确定电感器件：根据计算结果，选择适当的电感器件。

电感器件的型号通常包含电感值、额定电流和尺寸等参数。

根据具体应用需求，选择合适的型号。

7.确保电感稳定性和可靠性：在实际设计中，需考虑电感的稳定性和可靠性。

例如，可以采用热稳定性较好的材料，设计合适的散热结构，以确保电感在工作过程中不会过热或损坏。

总结来说，PFC电感的计算方法包括确定功率因数和谐振频率、计算负载电流、计算并联谐振电容、计算电感值、考虑电感电流和温升、确定电感器件，以及确保电感稳定性和可靠性。

通过合理计算和选择，可以设计出满足需求的PFC电感。

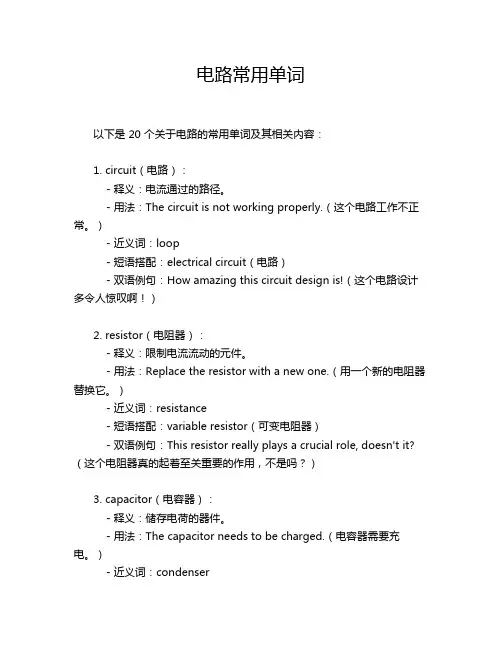

电路常用单词以下是 20 个关于电路的常用单词及其相关内容：1. circuit（电路）：- 释义：电流通过的路径。

- 用法：The circuit is not working properly.（这个电路工作不正常。

）- 近义词：loop- 短语搭配：electrical circuit（电路）- 双语例句：How amazing this circuit design is!（这个电路设计多令人惊叹啊！）2. resistor（电阻器）：- 释义：限制电流流动的元件。

- 用法：Replace the resistor with a new one.（用一个新的电阻器替换它。

）- 近义词：resistance- 短语搭配：variable resistor（可变电阻器）- 双语例句：This resistor really plays a crucial role, doesn't it?（这个电阻器真的起着至关重要的作用，不是吗？）3. capacitor（电容器）：- 释义：储存电荷的器件。

- 用法：The capacitor needs to be charged.（电容器需要充电。

）- 近义词：condenser- 短语搭配：electrolytic capacitor（电解电容器）- 双语例句：Look at that capacitor, it's so cool!（看那个电容器，太酷了吧！）4. inductor（电感器）：- 释义：储存磁场能量的元件。

- 用法：The inductor has a high inductance.（这个电感器有很高的电感量。

）- 近义词：coil- 短语搭配：power inductor（功率电感器）- 双语例句：Can you believe how important this inductor is?（你能相信这个电感器有多重要吗？）5. voltage（电压）：- 释义：电势差。

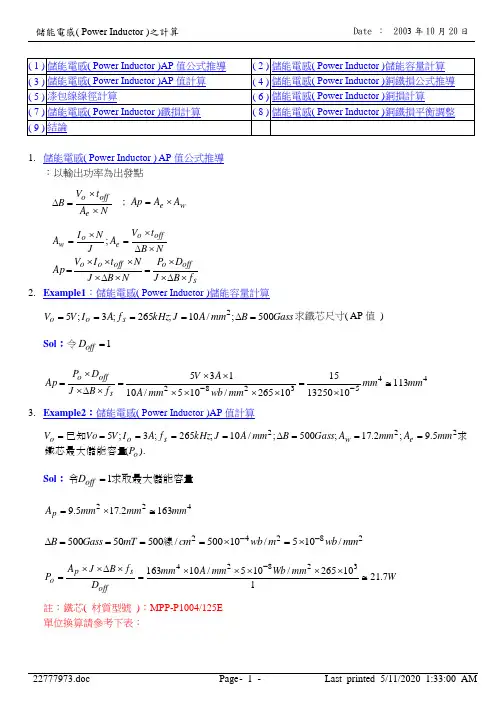

1. 儲能電感( Power Inductor ) AP 值公式推導 ：以輸出功率為出發點NA t VB e offo ⨯⨯=∆ ；w e A A Ap ⨯=N B t V A J NI A off o e o w ⨯∆⨯=⨯=; soffo off o o f B J D P N B J N t I V Ap ⨯∆⨯⨯=⨯∆⨯⨯⨯⨯= 2. Example1：儲能電感( Power Inductor )儲能容量計算Gass B mm A J kHz f A I V V s o o 500;/10;265;3;52=∆====求鐵芯尺寸( AP 值 )Sol ：令1=off D445328211310132501510265/105/10135mm mm mm wb mm A A V f B J D P Ap soff o ≅⨯=⨯⨯⨯⨯⨯⨯=⨯∆⨯⨯=--3. Example2：儲能電感( Power Inductor )AP 值計算).(5.9;2.17;500;/10;265;3;5222o e w s o o P m m A m m A Gass B m m A J kHz f A I V Vo V 鐵芯最大儲能容量求已知===∆=====Sol ：求取最大儲能容量令1=off D4221632.175.9mm mm mm A p ≅⨯=28242/105/10500/50050500mm wb m wb cm mT Gass B --⨯=⨯====∆線W m m Wb m m A m m D f B J A P off s p o 7.21110265/105/1016332824≅⨯⨯⨯⨯⨯=⨯∆⨯⨯=-註：鐵芯( 材質型號 )：MPP-P1004/125E單位換算請參考下表：單位轉換表：4. 儲能電感( Power Inductor )銅鐵損公式推導 ：以銅鐵損接近平衡為目標dc dc Cu L R I P ⨯=2,)(銅損φR l R w dc ⨯=)(?MTL cm N l w ⨯=；=MTL 2)(⨯+-Ht ID OD 線電阻( R 比對表：=)(,鐵損Fe L P 33)/(Vmm cm mW ⨯？單位體積鐵損 或估計利用鐵芯資料的鐵損圖參考m ax B 註：參考鐵芯資料如下圖對照出單位體積鐵損5. Example3：漆包線線徑計算求銅線線徑已知2/5;3mm A J A I o ==Sol ：226.0/53mm mm A A ==銅線解截面積銅線線徑 =()φmm mm 44.01416.36.02≅6. Example4：儲能電感( Power Inductor )銅損計算()條求銅損銅線已知345.0;36.4;68.4;56.10;21;3φmm mm Ht mm ID mm OD N A I o ===== Sol ：dc dc Cu L R I P ⨯=2,)(銅損A I I o dc 3=≅ /mm 110u /cm 1100u 0.45Ω=Ω=φ漆包線單位電阻/mm 37u //110110 // 110)0.45(3Ω≅=φφR 條漆包線單位電阻並繞 或由廠商資料中得知利用尺規量測MTL Ω=Ω⨯⨯+-⨯=⨯=m mm mm mm R l R w dc 3.11/mm 37u ]36.42)68.456.10(21[φmW mW m P Cu L 1027.1013.1132,≅=Ω⨯=7. Example5：儲能電感( Power Inductor )鐵損計算求鐵損已知21;5.9;4265;227.0227233======N mm A us kHz f cm mm V e sSol ：取95mT ×0.5 = 47.5mT = 475Gass註：參考圖一、MPP-P1004/125E 之單位體積鐵損圖。

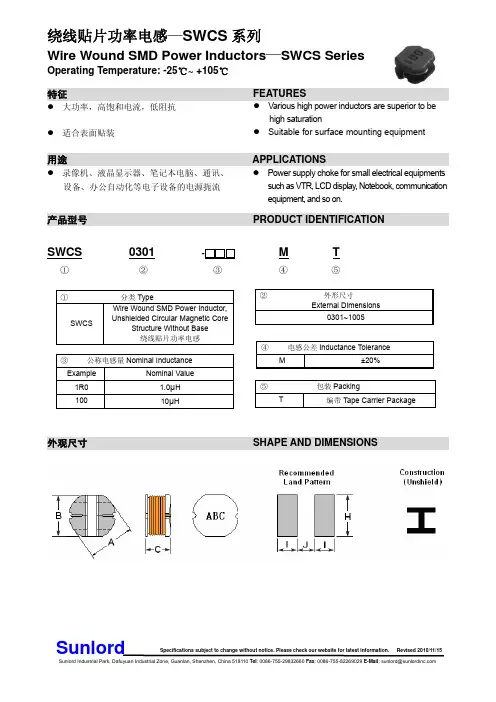

绕线贴片功率电感—SWCS 系列Wire Wound SMD Power Inductors —SWCS SeriesOperating Temperature: -25℃~ +105℃特征 FEATURES z 大功率，高饱和电流，低阻抗z 适合表面贴装用途 APPLICATIONS z 录像机、液晶显示器、笔记本电脑、通讯、设备、办公自动化等电子设备的电源扼流产品型号 PRODUCT IDENTIFICATION SWCS 0301M T ① ② ③ ④ ⑤外观尺寸 SHAPE AND DIMENSIONSz Power supply choke for small electrical equipments such as VTR, LCD display , Notebook, communication equipment, and so on. z Various high power inductors are superior to be high saturation z Suitable for surface mounting equipment ① 分类TypeSWCS Wire Wound SMD Power Inductor, Unshielded Circular Magnetic CoreStructure Without Base绕线贴片功率电感③ 公称电感量Nominal InductanceExample Nominal Value1R01.0μH 100 10μH ② 外形尺寸 External Dimensions 0301~1005④ 电感公差Inductance Tolerance M ±20% ⑤ 包装Packing T 编带Tape Carrier Package外观尺寸SHAPE AND DIMENSIONSUnit: mm Series A B C I typ. J typ. H typ.SWCS0301 3.5±0.15 3.0±0.15 1.6±0.3 0.8 1.6 3.5 SWCS0302 3.5±0.3 3.0±0.3 2.1±0.3 0.8 1.6 3.5 SWCS0402 4.5±0.3 4.0±0.3 2.0±0.3 1.9 1.2 4.5 SWCS0403 4.5±0.3 4.0±0.3 3.2±0.3 1.9 1.2 4.5 SWCS0502 5.8±0.3 5.2±0.3 2.0±0.3 2.2 1.6 5.4 SWCS0503 5.8±0.3 5.2±0.3 3.0±0.3 2.2 1.6 5.4 SWCS0504 5.8±0.3 5.2±0.3 4.5±0.3 2.2 1.6 5.4 SWCS0703 7.8±0.3 7.0±0.3 3.5±0.3 3.0 2.0 7.5 SWCS0705 7.8±0.3 7.0±0.3 5.0±0.3 3.0 2.0 7.5 SWCS1004 10.0±0.3 9.0±0.3 4.0±0.3 3.75 2.5 9.5 SWCS1005 10.0±0.3 9.0±0.3 5.4±0.3 3.75 2.5 9.5规格特性SPECIFICATIONSSWCS0301 TYPEPart Number型号Inductance电感量L Test ConditionL测试条件Max. DC Resistance直流电阻Max. Rated Current额定电流Units 单位μH Hz, V Ω ASymbol 符号L - DCR IrSWCS0301-1R0MT 1.0±20% 100k,0.3V 0.048 1.60 SWCS0301-1R5MT 1.5±20% 100k,0.3V 0.100 1.55 SWCS0301-2R2MT 2.2±20% 100k,0.3V 0.078 1.47 SWCS0301-3R3MT 3.3±20% 100k,0.3V 0.126 1.34 SWCS0301-3R9MT 3.9±20% 100k,0.3V 0.140 1.24 SWCS0301-4R7MT 4.7±20% 100k,0.3V 0.158 1.22 SWCS0301-5R6MT 5.6±20% 100k,0.3V 0.186 1.09 SWCS0301-6R8MT 6.8±20% 100k,0.3V 0.213 0.96 SWCS0301-8R2MT 8.2±20% 100k,0.3V 0.238 0.84 SWCS0301-100MT 10±20% 1k,0.3V 0.307 0.70 SWCS0301-120MT 12±20% 1k,0.3V 0.372 0.65 SWCS0301-150MT 15±20% 1k,0.3V 0.466 0.59 SWCS0301-180MT 18±20% 1k,0.3V 0.515 0.54 SWCS0301-220MT 22±20% 1k,0.3V 0.656 0.48 SWCS0301-270MT 27±20% 1k,0.3V 0.774 0.43 SWCS0301-330MT 33±20% 1k,0.3V 1.021 0.37 SWCS0301-390MT 39±20% 1k,0.3V 1.122 0.32 SWCS0301-470MT 47±20% 1k,0.3V 1.509 0.26 SWCS0301-560MT 56±20% 1k,0.3V 1.675 0.24 SWCS0301-680MT 68±20% 1k,0.3V 1.919 0.23 SWCS0301-820MT 82±20% 1k,0.3V 2.644 0.21 SWCS0301-101MT 100±20% 1k,0.3V 2.870 0.19 SWCS0301-121MT 120±20% 1k,0.3V 4.084 0.17 SWCS0301-151MT 150±20% 1k,0.3V 4.774 0.16 SWCS0301-181MT 180±20% 1k,0.3V 5.699 0.14规格特性SPECIFICATIONS SWCS0302 TYPEPart Number型号Inductance电感量L Test ConditionL测试条件Max. DC Resistance直流电阻Max. Rated Current额定电流Units 单位μH Hz, V Ω ASymbol 符号L - DCR Ir SWCS0302-1R0MT 1.0±20% 100k,0.3V 0.035 3.34SWCS0302-2R2MT 2.2±20% 100k,0.3V 0.059 2.35SWCS0302-3R3MT 3.3±20% 100k,0.3V 0.098 1.83SWCS0302-4R7MT 4.7±20% 100k,0.3V 0.137 1.50SWCS0302-5R6MT 5.6±20% 100k,0.3V 0.157 1.36SWCS0302-6R8MT 6.8±20% 100k,0.3V 0.196 1.22SWCS0302-8R2MT 8.2±20% 100k,0.3V 0.230 1.09SWCS0302-100MT 10±20% 1k,0.3V 0.286 0.95SWCS0302-120MT 12±20% 1k,0.3V 0.322 0.88SWCS0302-150MT 15±20% 1k,0.3V 0.398 0.82SWCS0302-180MT 18±20% 1k,0.3V 0.520 0.76SWCS0302-220MT 22±20% 1k,0.3V 0.660 0.63SWCS0302-270MT 27±20% 1k,0.3V 0.760 0.62SWCS0302-330MT 33±20% 1k,0.3V 0.870 0.56SWCS0302-390MT 39±20% 1k,0.3V 1.100 0.51SWCS0302-470MT 47±20% 1k,0.3V 1.250 0.47SWCS0302-560MT 56±20% 1k,0.3V 1.590 0.42SWCS0302-680MT 68±20% 1k,0.3V 1.820 0.38SWCS0302-820MT 82±20% 1k,0.3V 2.440 0.34SWCS0302-101MT 100±20% 1k,0.3V 2.840 0.31SWCS0302-121MT 120±20% 1k,0.3V 3.190 0.28SWCS0302-151MT 150±20% 1k,0.3V 4.200 0.16SWCS0302-181MT 180±20% 1k,0.3V 5.110 0.15SWCS0302-221MT 220±20% 1k,0.3V 7.310 0.14SWCS0302-271MT 270±20% 1k,0.3V 8.240 0.12SWCS0302-331MT 330±20% 1k,0.3V 10.19 0.10 SWCS0402 TYPEPart Number型号Inductance电感量L Test ConditionL测试条件Max. DC Resistance直流电阻Max. Rated Current额定电流Units 单位μH Hz, V Ω ASymbol 符号L - DCR IrSWCS0402-2R7MT 2.7±20% 100k,0.3V 0.065 1.50 SWCS0402-4R7MT 4.7±20% 100k,0.3V 0.095 1.40 SWCS0402-100MT 10±20% 1k,0.3V 0.180 0.97 SWCS0402-220MT 22±20% 1k,0.3V 0.450 0.60 SWCS0402-260MT 26±20% 1k,0.3V 0.470 0.55 SWCS0402-330MT 33±20% 1k,0.3V 0.500 0.54 SWCS0402-390MT 39±20% 1k,0.3V 0.700 0.50 SWCS0402-470MT 47±20% 1k,0.3V 0.800 0.48 SWCS0402-560MT 56±20% 1k,0.3V 0.900 0.45 SWCS0402-101MT 100±20% 1k,0.3V 1.500 0.10 SWCS0402-151MT 150±20% 1k,0.3V 2.300 0.09型号电感量L测试条件直流电阻额定电流Units 单位μH Hz, V Ω ASymbol 符号L - DCR Ir SWCS0403-1R0MT 1.0±20% 100k,0.3V 0.033 3.80SWCS0403-2R2MT 2.2±20% 100k,0.3V 0.047 2.60SWCS0403-3R3MT 3.3±20% 100k,0.3V 0.058 2.43SWCS0403-4R7MT 4.7±20% 100k,0.3V 0.094 1.70SWCS0403-6R8MT 6.8±20% 100k, 0.3V 0.117 1.41SWCS0403-8R2MT 8.2±20% 100k,0.3V 0.132 1.26SWCS0403-100MT 10±20% 1k,0.3V 0.182 1.15SWCS0403-120MT 12±20% 1k,0.3V 0.210 1.05SWCS0403-150MT 15±20% 1k,0.3V 0.235 0.92SWCS0403-180MT 18±20% 1k,0.3V 0.338 0.84SWCS0403-220MT 22±20% 1k,0.3V 0.378 0.76SWCS0403-270MT 27±20% 1k,0.3V 0.522 0.71SWCS0403-330MT 33±20% 1k,0.3V 0.540 0.64SWCS0403-390MT 39±20% 1k,0.3V 0.587 0.59SWCS0403-470MT 47±20% 1k,0.3V 0.844 0.54SWCS0403-560MT 56±20% 1k,0.3V 0.937 0.50SWCS0403-680MT 68±20% 1k,0.3V 1.117 0.46SWCS0403-820MT 82±20% 1k,0.3V 1.180 0.43SWCS0403-101MT 100±20% 1k,0.3V 1.190 0.41SWCS0403-121MT 120±20% 1k,0.3V 1.220 0.38SWCS0403-151MT 150±20% 1k,0.3V 1.400 0.35SWCS0403-181MT 180±20% 1k,0.3V 1.500 0.31SWCS0403-221MT 220±20% 1k,0.3V 1.641 0.29SWCS0403-271MT 270±20% 1k,0.3V 2.890 0.26SWCS0403-331MT 330±20% 1k,0.3V 3.760 0.20 SWCS0502 TYPEPart Number型号Inductance电感量L Test ConditionL测试条件Max. DC Resistance直流电阻Max. Rated Current额定电流Units 单位μH Hz, V Ω ASymbol 符号L - DCR IrSWCS0502-1R0MT 1.0±20% 100k,0.3V 0.050 4.20 SWCS0502-2R2MT 2.2±20% 100k,0.3V 0.080 3.20 SWCS0502-3R3MT 3.3±20% 100k,0.3V 0.120 2.40 SWCS0502-3R9MT 3.9±20% 100k,0.3V 0.140 2.00 SWCS0502-4R7MT 4.7±20% 100k,0.3V 0.150 1.80 SWCS0502-5R6MT 5.6±20% 100k,0.3V 0.160 1.50 SWCS0502-6R8MT 6.8±20% 100k,0.3V 0.170 1.40 SWCS0502-8R2MT 8.2±20% 100k,0.3V 0.200 1.30 SWCS0502-100MT 10±20% 1k,0.3V 0.230 1.10 SWCS0502-120MT 12±20% 1k,0.3V 0.250 1.05 SWCS0502-150MT 15±20% 1k,0.3V 0.300 1.00 SWCS0502-180MT 18±20% 1k,0.3V 0.350 0.90 SWCS0502-220MT 22±20% 1k,0.3V 0.400 0.85 SWCS0502-270MT 27±20% 1k,0.3V 0.500 0.75 SWCS0502-330MT 33±20% 1k,0.3V 0.550 0.70 SWCS0502-390MT 39±20% 1k,0.3V 0.650 0.60 SWCS0502-470MT 47±20% 1k,0.3V 0.750 0.55 SWCS0502-560MT 56±20% 1k,0.3V 0.950 0.50型号电感量L测试条件直流电阻额定电流Units 单位μH Hz, V Ω ASymbol 符号L - DCR Ir SWCS0502-680MT 68±20% 1k,0.3V 1.200 0.45SWCS0502-820MT 82±20% 1k,0.3V 1.400 0.40SWCS0502-101MT 100±20% 1k,0.3V 1.750 0.35SWCS0502-121MT 120±20% 1k,0.3V 2.000 0.25SWCS0502-151MT 150±20% 1k,0.3V 2.600 0.22SWCS0502-181MT 180±20% 1k,0.3V 3.700 0.18SWCS0502-221MT 220±20% 1k,0.3V 4.000 0.19SWCS0502-271MT 270±20% 1k,0.3V 4.200 0.20 SWCS0503 TYPEPart Number型号Inductance电感量L Test ConditionL测试条件Max. DC Resistance直流电阻Max. Rated Current额定电流Units 单位μH Hz, V Ω ASymbol 符号L - DCR IrSWCS0503-1R0MT 1.0±20% 100k,0.3V 0.038 4.50 SWCS0503-2R2MT 2.2±20% 100k,0.3V 0.045 3.50 SWCS0503-3R3MT 3.3±20% 100k,0.3V 0.055 2.80 SWCS0503-3R9MT 3.9±20% 100k,0.3V 0.064 2.60 SWCS0503-4R7MT 4.7±20% 100k,0.3V 0.072 2.50 SWCS0503-5R6MT 5.6±20% 100k,0.3V 0.084 2.40 SWCS0503-6R8MT 6.8±20% 100k,0.3V 0.090 2.20 SWCS0503-8R2MT 8.2±20% 100k,0.3V 0.100 2.00 SWCS0503-100MT 10±20% 1k,0.3V 0.120 1.80 SWCS0503-120MT 12±20% 1k,0.3V 0.130 1.75 SWCS0503-150MT 15±20% 1k,0.3V 0.150 1.70 SWCS0503-180MT 18±20% 1k,0.3V 0.180 1.60 SWCS0503-220MT 22±20% 1k,0.3V 0.220 1.50 SWCS0503-270MT 27±20% 1k,0.3V 0.240 1.40 SWCS0503-330MT 33±20% 1k,0.3V 0.300 1.10 SWCS0503-390MT 39±20% 1k,0.3V 0.400 1.00 SWCS0503-470MT 47±20% 1k,0.3V 0.430 0.90 SWCS0503-560MT 56±20% 1k,0.3V 0.500 0.85 SWCS0503-680MT 68±20% 1k,0.3V 0.600 0.80 SWCS0503-820MT 82±20% 1k,0.3V 0.800 0.65 SWCS0503-101MT 100±20% 1k,0.3V 0.900 0.60 SWCS0503-121MT 120±20% 1k,0.3V 1.000 0.58 SWCS0503-151MT 150±20% 1k,0.3V 1.300 0.43 SWCS0503-181MT 180±20% 1k,0.3V 1.500 0.41 SWCS0503-221MT 220±20% 1k,0.3V 2.000 0.38 SWCS0503-271MT 270±20% 1k,0.3V 2.500 0.35 SWCS0503-331MT 330±20% 1k,0.3V 3.200 0.28型号电感量L测试条件直流电阻额定电流Units 单位μH Hz, V Ω ASymbol 符号L - DCR Ir SWCS0504-1R0MT 1.0±20% 100k,0.3V 0.020 5.00SWCS0504-1R5MT 1.5±20% 100k,0.3V 0.025 4.80SWCS0504-2R2MT 2.2±20% 100k,0.3V 0.017 4.50SWCS0504-2R7MT 2.7±20% 100k,0.3V 0.030 3.50SWCS0504-3R3MT 3.3±20% 100k,0.3V 0.034 3.00SWCS0504-4R7MT 4.7±20% 100k,0.3V 0.040 2.80SWCS0504-6R8MT 6.8±20% 100k,0.3V 0.080 2.50SWCS0504-100MT 10±20% 1k,0.3V 0.100 1.44SWCS0504-120MT 12±20% 1k,0.3V 0.120 1.40SWCS0504-150MT 15±20% 1k,0.3V 0.140 1.30SWCS0504-180MT 18±20% 1k,0.3V 0.150 1.23SWCS0504-220MT 22±20% 1k,0.3V 0.180 1.11SWCS0504-270MT 27±20% 1k,0.3V 0.200 0.97SWCS0504-330MT 33±20% 1k,0.3V 0.230 0.88SWCS0504-390MT 39±20% 1k,0.3V 0.320 0.80SWCS0504-470MT 47±20% 1k,0.3V 0.370 0.72SWCS0504-560MT 56±20% 1k,0.3V 0.420 0.68SWCS0504-680MT 68±20% 1k,0.3V 0.460 0.61SWCS0504-820MT 82±20% 1k,0.3V 0.600 0.58SWCS0504-101MT 100±20% 1k,0.3V 0.700 0.52SWCS0504-121MT 120±20% 1k,0.3V 0.930 0.48SWCS0504-151MT 150±20% 1k,0.3V 1.100 0.40SWCS0504-181MT 180±20% 1k,0.3V 1.380 0.38SWCS0504-221MT 220±20% 1k,0.3V 1.570 0.35 SWCS0703 TYPEPart Number型号Inductance电感量L Test ConditionL测试条件Max. DC Resistance直流电阻Max. Rated Current额定电流Units 单位μH Hz, V Ω ASymbol 符号L - DCR IrSWCS0703-1R0MT 1.0±20% 100k,0.3V 0.018 7.00 SWCS0703-1R5MT 1.5±20% 100k,0.3V 0.020 6.00 SWCS0703-2R2MT 2.2±20% 100k,0.3V 0.023 5.00 SWCS0703-3R3MT 3.3±20% 100k,0.3V 0.025 4.00 SWCS0703-4R7MT 4.7±20% 100k,0.3V 0.039 3.50 SWCS0703-6R8MT 6.8±20% 100k,0.3V 0.040 2.80 SWCS0703-100MT 10±20% 1k,0.3V 0.080 1.44 SWCS0703-120MT 12±20% 1k,0.3V 0.090 1.39 SWCS0703-150MT 15±20% 1k,0.3V 0.100 1.24 SWCS0703-180MT 18±20% 1k,0.3V 0.110 1.12 SWCS0703-220MT 22±20% 1k,0.3V 0.130 1.07 SWCS0703-270MT 27±20% 1k,0.3V 0.150 0.94 SWCS0703-330MT 33±20% 1k,0.3V 0.170 0.85 SWCS0703-390MT 39±20% 1k,0.3V 0.220 0.74 SWCS0703-470MT 47±20% 1k,0.3V 0.250 0.68 SWCS0703-560MT 56±20% 1k,0.3V 0.280 0.64 SWCS0703-680MT 68±20% 1k,0.3V 0.330 0.59 SWCS0703-820MT 82±20% 1k,0.3V 0.410 0.54 SWCS0703-101MT 100±20% 1k,0.3V 0.480 0.51 SWCS0703-121MT 120±20% 1k,0.3V 0.540 0.49型号电感量L测试条件直流电阻额定电流Units 单位μH Hz, V Ω ASymbol 符号L - DCR Ir SWCS0705-1R0MT 1.0±20% 100k,0.3V 0.013 7.50SWCS0705-1R5MT 1.5±20% 100k,0.3V 0.023 5.30SWCS0705-2R2MT 2.2±20% 100k,0.3V 0.028 4.50SWCS0705-3R3MT 3.3±20% 100k,0.3V 0.045 4.00SWCS0705-4R7MT 4.7±20% 100k,0.3V 0.058 3.20SWCS0705-6R8MT 6.8±20% 100k,0.3V 0.070 2.80SWCS0705-100MT 10±20% 1k,0.3V 0.070 2.30SWCS0705-120MT 12±20% 1k,0.3V 0.080 2.00SWCS0705-150MT 15±20% 1k,0.3V 0.090 1.80SWCS0705-180MT 18±20% 1k,0.3V 0.100 1.60SWCS0705-220MT 22±20% 1k,0.3V 0.110 1.50SWCS0705-270MT 27±20% 1k,0.3V 0.120 1.30SWCS0705-330MT 33±20% 1k,0.3V 0.130 1.20SWCS0705-390MT 39±20% 1k,0.3V 0.160 1.10SWCS0705-470MT 47±20% 1k,0.3V 0.180 1.00SWCS0705-560MT 56±20% 1k,0.3V 0.240 0.94SWCS0705-680MT 68±20% 1k,0.3V 0.280 0.85SWCS0705-820MT 82±20% 1k,0.3V 0.370 0.78SWCS0705-101MT 100±20% 1k,0.3V 0.430 0.72SWCS0705-121MT 120±20% 1k,0.3V 0.470 0.66SWCS0705-151MT 150±20% 1k,0.3V 0.640 0.58SWCS0705-181MT 180±20% 1k,0.3V 0.710 0.51SWCS0705-221MT 220±20% 1k,0.3V 0.960 0.49SWCS0705-271MT 270±20% 1k,0.3V 1.110 0.42SWCS0705-331MT 330±20% 1k,0.3V 1.260 0.40SWCS0705-391MT 390±20% 1k,0.3V 1.770 0.36SWCS0705-471MT 470±20% 1k,0.3V 1.960 0.34 SWCS1004 TYPEPart Number型号Inductance电感量L Test ConditionL测试条件Max. DC Resistance直流电阻Max. Rated Current额定电流Units 单位μH Hz, V Ω ASymbol 符号L - DCR IrSWCS1004-1R0MT 1.0±20% 100k,0.3V 0.012 8.70 SWCS1004-1R5MT 1.5±20% 100k,0.3V 0.016 6.40 SWCS1004-2R2MT 2.2±20% 100k,0.3V 0.020 5.40 SWCS1004-3R3MT 3.3±20% 100k,0.3V 0.028 2.85 SWCS1004-4R7MT 4.7±20% 100k,0.3V 0.038 2.75 SWCS1004-6R8MT 6.8±20% 100k,0.3V 0.042 2.65 SWCS1004-100MT 10±20% 1k,0.3V 0.050 2.38 SWCS1004-150MT 15±20% 1k,0.3V 0.070 1.87 SWCS1004-180MT 18±20% 1k,0.3V 0.080 1.73 SWCS1004-220MT 22±20% 1k,0.3V 0.090 1.60 SWCS1004-270MT 27±20% 1k,0.3V 0.100 1.44 SWCS1004-330MT 33±20% 1k,0.3V 0.120 1.26 SWCS1004-390MT 39±20% 1k,0.3V 0.150 1.20 SWCS1004-470MT 47±20% 1k,0.3V 0.170 1.10 SWCS1004-560MT 56±20% 1k,0.3V 0.200 1.01 SWCS1004-680MT 68±20% 1k,0.3V 0.220 0.91型号电感量L测试条件直流电阻额定电流Units 单位μH Hz, V Ω ASymbol 符号L - DCR Ir SWCS1004-820MT 82±20% 1k,0.3V 0.250 0.85SWCS1004-101MT 100±20% 1k,0.3V 0.340 0.74SWCS1004-121MT 120±20% 1k,0.3V 0.400 0.69SWCS1004-151MT 150±20% 1k,0.3V 0.540 0.61SWCS1004-181MT 180±20% 1k,0.3V 0.620 0.56SWCS1004-221MT 220±20% 1k,0.3V 0.720 0.53SWCS1004-271MT 270±20% 1k,0.3V 0.950 0.45SWCS1004-331MT 330±20% 1k,0.3V 1.100 0.42SWCS1004-391MT 390±20% 1k,0.3V 1.240 0.38SWCS1004-471MT 470±20% 1k,0.3V 1.530 0.35SWCS1004-561MT 560±20% 1k,0.3V 1.900 0.32 SWCS1005 TYPEPart Number型号Inductance电感量L Test ConditionL测试条件Max. DC Resistance直流电阻Max. Rated Current额定电流Units 单位μH Hz, V Ω ASymbol 符号L - DCR Ir SWCS1005-1R2MT 1.2±20% 100k,0.3V 0.009 8.63SWCS1005-2R2MT 2.2±20% 100k,0.3V 0.016 7.20SWCS1005-3R3MT 3.3±20% 100k,0.3V 0.018 6.50SWCS1005-4R7MT 4.7±20% 100k,0.3V 0.020 5.50SWCS1005-6R8MT 6.8±20% 100k,0.3V 0.040 4.50SWCS1005-100MT 10±20% 1k,0.3V 0.060 2.60SWCS1005-150MT 15±20% 1k,0.3V 0.070 1.72SWCS1005-180MT 18±20% 1k,0.3V 0.080 1.58SWCS1005-220MT 22±20% 1k,0.3V 0.090 1.42SWCS1005-270MT 27±20% 1k,0.3V 0.100 1.32SWCS1005-330MT 33±20% 1k,0.3V 0.110 1.16SWCS1005-390MT 39±20% 1k,0.3V 0.120 1.10SWCS1005-470MT 47±20% 1k,0.3V 0.140 1.00SWCS1005-560MT 56±20% 1k,0.3V 0.190 0.93SWCS1005-680MT 68±20% 1k,0.3V 0.210 0.85SWCS1005-820MT 82±20% 1k,0.3V 0.280 0.79SWCS1005-101MT 100±20% 1k,0.3V 0.340 0.72SWCS1005-121MT 120±20% 1k,0.3V 0.370 0.63SWCS1005-151MT 150±20% 1k,0.3V 0.510 0.55SWCS1005-181MT 180±20% 1k,0.3V 0.570 0.50SWCS1005-221MT 220±20% 1k,0.3V 0.780 0.47SWCS1005-271MT 270±20% 1k,0.3V 0.870 0.41SWCS1005-331MT 330±20% 1k,0.3V 1.200 0.37SWCS1005-471MT 470±20% 1k,0.3V 1.500 0.33SWCS1005-561MT 560±20% 1k,0.3V 1.900 0.30SWCS1005-681MT 680±20% 1k,0.3V 2.250 0.28SWCS1005-821MT 820±20% 1k,0.3V 2.550 0.24※1. All test data is referenced to 20°C ambient;※2. The maximum rated current ia a DC current which causes initial inductance to decrease by 25% or temperature to rise by 40°C, which is smaller(at ambient reference temperature: 20°C)。

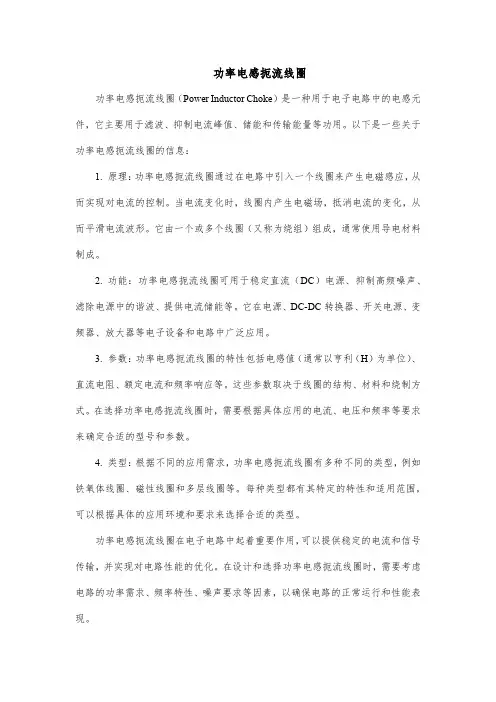

功率电感扼流线圈
功率电感扼流线圈（Power Inductor Choke）是一种用于电子电路中的电感元件，它主要用于滤波、抑制电流峰值、储能和传输能量等功用。

以下是一些关于功率电感扼流线圈的信息：
1. 原理：功率电感扼流线圈通过在电路中引入一个线圈来产生电磁感应，从而实现对电流的控制。

当电流变化时，线圈内产生电磁场，抵消电流的变化，从而平滑电流波形。

它由一个或多个线圈（又称为绕组）组成，通常使用导电材料制成。

2. 功能：功率电感扼流线圈可用于稳定直流（DC）电源、抑制高频噪声、滤除电源中的谐波、提供电流储能等。

它在电源、DC-DC转换器、开关电源、变频器、放大器等电子设备和电路中广泛应用。

3. 参数：功率电感扼流线圈的特性包括电感值（通常以亨利（H）为单位）、直流电阻、额定电流和频率响应等。

这些参数取决于线圈的结构、材料和绕制方式。

在选择功率电感扼流线圈时，需要根据具体应用的电流、电压和频率等要求来确定合适的型号和参数。

4. 类型：根据不同的应用需求，功率电感扼流线圈有多种不同的类型，例如铁氧体线圈、磁性线圈和多层线圈等。

每种类型都有其特定的特性和适用范围，可以根据具体的应用环境和要求来选择合适的类型。

功率电感扼流线圈在电子电路中起着重要作用，可以提供稳定的电流和信号传输，并实现对电路性能的优化。

在设计和选择功率电感扼流线圈时，需要考虑电路的功率需求、频率特性、噪声要求等因素，以确保电路的正常运行和性能表现。

功率电感之大电流电感随着电气技术的发展，对电源在高频率，高效率，环保，尺寸，安全，低温升，低噪音，抗干扰E等方面不断提出新的要求，在结构上提出“轻、薄、短、小”的要求，对关键器件提出了扁平化，轻量化，低功耗和高性能的要求，体现在磁性器件方面，尤其是非隔离DC-DC模块电源中，贴片化和扁平化（低高度）成为一种趋势。

CODACA从2001年成立至今，已专注生产电感14年，其产品系列不断推陈出新，顺应时代的发展，无论是技术积累还是品质和性价比，都奠定了CODACA这一电感品牌越来越具有影响力。

对于电源工程师以及磁性器件件工程师而言，高频化大功率电路对产品体积要求越来越严苛，功率密度要求越来越大，只有对功率电感有了更系统了解，尤其是大电流电感，才能设计和选型更优化的电感。

本文系统的对功率电感的相关知识进行阐述整理，主要包括功率电感的定义、选型因素、常用磁性材料、功率电感的工作点、典型电气参数、非典型参数、扁平线绕组的优势，常用拓扑结构和关于温升、饱和和噪音三个问题的建议。

1.功率电感的定义功率电感(Power Inductor),顾名思义，用在电路中传输功率的电感。

电感在电路中主要用来处理功率，信号和电磁兼容（EMC），其中负责功率传输的主要包括升压电感（boost），降压电感（buck），升降压电感（buck-boost），功率因素校正电感（PFC），正激电路输出侧的直流输出滤波电感（相当于buck）和逆变电路输出侧的逆变电感等，这些电感同时承担着储能和平滑滤波的作用；其中用于EMC的电感分为共模电感和差模电感，差模电感在电路中主要滤除差模干扰，无论传输电流是直流电还是交流电，都需要承担滤波和储能的作用，因此在本篇文章中，从能量储存的角度讲，也将差模电感归入功率电感范畴。

2.功率电感的选型因素：1)电感的电气特性，主要饱和特性，温升特性，频率特性等；2)电感的机械特性，主要尺寸限制，贴装方式，机械要求等；3)电感的使用环境，电气条件裕量，环境温湿度，酸碱度等；4)电感的性价比（品质，品牌，技术支持，服务，付款条件等）；5)电感的新型研发，深度定制和快捷样品反馈以及批产能力；功率电感的选型因素很多，对于设计人员或者采购人员而言，在满足主要考量因素的情况下，尽可能的平衡其他因素。

电器元件的功率计算电器元件的功率计算取决于元件的类型和工作条件。

以下是一些常见电器元件的功率计算方法：1. 电阻器（Resistor）：电阻器的功率可以使用以下公式计算：P = V^2 / R 或 P = I^2 * R，其中P表示功率（单位为瓦特W），V表示电压（单位为伏特V），I表示电流（单位为安培A），R表示电阻值（单位为欧姆Ω）。

2. 电容器（Capacitor）和电感器（Inductor）：电容器和电感器通常不直接消耗功率，它们存储能量。

但是，在交流电路中，它们可以影响功率因数（Power Factor）和无功功率（Reactive Power）。

功率因数可以用以下公式计算：PF = P（有功功率）/ S（视在功率），其中PF为功率因数，P为有功功率（单位为瓦特W），S为视在功率（单位为乏特VA）。

3. 电容器和电感器的无功功率可以使用以下公式计算：无功功率（Q） = V^2 / X，其中Q表示无功功率（单位为乏特VAR），V表示电压（单位为伏特V），X表示电容器或电感器的反应性（单位为欧姆Ω）。

4. 交流电路中的总功率可以使用以下公式计算：P = Vrms * Irms * PF，其中P表示总功率（单位为瓦特W），Vrms表示电压的有效值，Irms表示电流的有效值，PF表示功率因数。

5. 开关电源和电子元件：对于开关电源和电子元件，功率通常与工作状态和频率相关。

功率可以通过测量电压和电流，并使用上述公式进行计算。

6. 复杂电路：对于复杂电路，功率计算可能涉及更多复杂的数学和分析，需要考虑各种元件的相互作用和电路拓扑。

在这种情况下，使用电路仿真工具如SPICE等可以更方便地进行功率分析。

需要注意的是，功率计算的精确性取决于电路的精确模型和测量条件。

在实际应用中，确保准确测量电压、电流和电阻或反应性等参数是非常重要的。

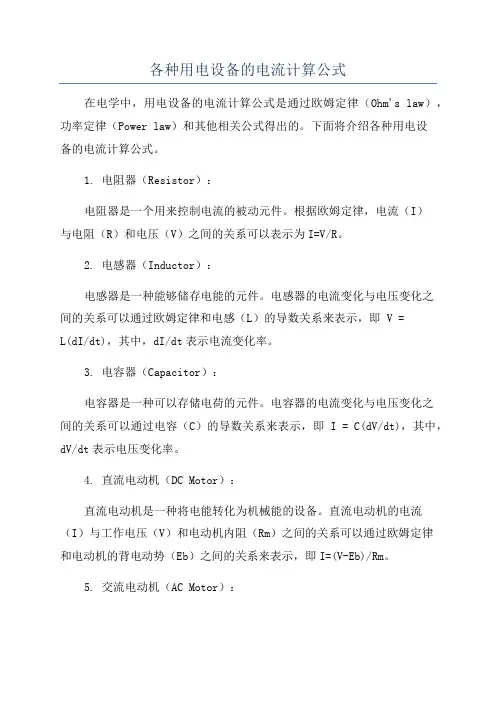

各种用电设备的电流计算公式在电学中，用电设备的电流计算公式是通过欧姆定律（Ohm's law），功率定律（Power law）和其他相关公式得出的。

下面将介绍各种用电设备的电流计算公式。

1. 电阻器（Resistor）：电阻器是一个用来控制电流的被动元件。

根据欧姆定律，电流（I）与电阻（R）和电压（V）之间的关系可以表示为I=V/R。

2. 电感器（Inductor）：电感器是一种能够储存电能的元件。

电感器的电流变化与电压变化之间的关系可以通过欧姆定律和电感（L）的导数关系来表示，即 V =L(dI/dt)，其中，dI/dt表示电流变化率。

3. 电容器（Capacitor）：电容器是一种可以存储电荷的元件。

电容器的电流变化与电压变化之间的关系可以通过电容（C）的导数关系来表示，即 I = C(dV/dt)，其中，dV/dt表示电压变化率。

4. 直流电动机（DC Motor）：直流电动机是一种将电能转化为机械能的设备。

直流电动机的电流（I）与工作电压（V）和电动机内阻（Rm）之间的关系可以通过欧姆定律和电动机的背电动势（Eb）之间的关系来表示，即I=(V-Eb)/Rm。

5. 交流电动机（AC Motor）：交流电动机是一种将交流电能转化为机械能的设备。

交流电动机的电流（I）与工作电压（V）、功率因数（PF）和电动机效率（η）之间的关系可以表示为I=P/(V*PF*η)，其中P表示功率。

6. 高压变压器（High Voltage Transformer）：高压变压器主要用来将电压从高压传输到低压，保证电网稳定。

高压变压器的输入电流（Iin），输出电流（Iout），输入电压（Vin）和输出电压（Vout）之间的关系可以通过变压器的变倍关系来表示，即 Iin * Vin = Iout * Vout。

7. 电炉（Electric Furnace）：电炉是一种将电能转化为热能的设备。

电炉的电流（I）与工作电压（V）、功率因数（PF）和电炉的效率（η）之间的关系可以表示为I=P/(V*PF*η)，其中P表示功率。

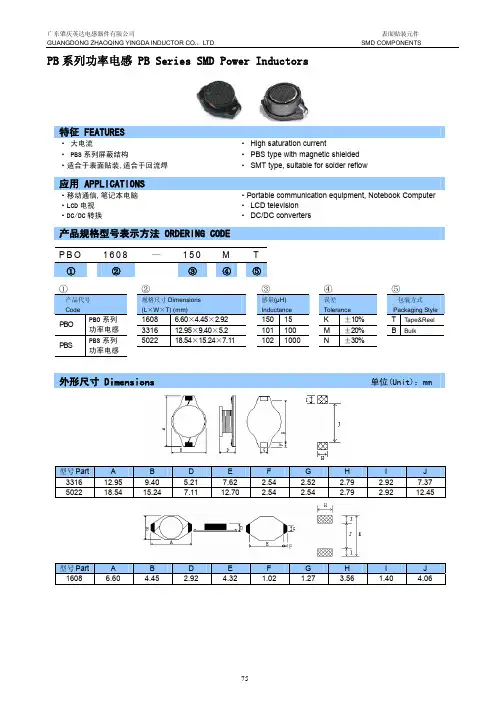

PB系列功率电感 PB Series SMD Power Inductors特征 FEATURES· 大电流 ·High saturation current·PBS系列屏蔽结构 ·PBS type with magnetic shielded·适合于表面贴装,适合于回流焊 ·SMT type, suitable for solder reflow应用 APPLICATIONS·移动通信,笔记本电脑 ·Portable communication equipment, Notebook Computer ·LCD电视 · LCD television·DC/DC转换 · DC/DC converters产品规格型号表示方法 ORDERING CODEP B O1608—150M T①②③④⑤①②③④⑤产品代号Code 规格尺寸Dimensions(L×W×T) (mm)感量(µH)Inductance误差Tolerance包装方式Packaging Style 1608 6.60×4.45×2.92 15015 K±10% TTape&ReelPBO PBO系列功率电感3316 12.95×9.40×5.2 101100 M±20% B Bulk 5022 18.54×15.24×7.11 1021000 N±30%PBS PBS系列 功率电感外形尺寸 Dimensions 单位(Unit)：mm型号Part A B D E F G H I J3316 12.95 9.40 5.21 7.62 2.54 2.52 2.79 2.92 7.37 5022 18.54 15.24 7.11 12.70 2.54 2.54 2.79 2.92 12.45型号Part A B D E F G H I J1608 6.60 4.45 2.92 4.32 1.02 1.27 3.56 1.40 4.06电性能参数Electrical Characteristics PBO1608 SeriesPart Number Inductance（μH）Tolerance Test Freq.DCR(Ω)MaxSRF(MHz)Isat(A)Irms(A)PBO1608-1R0MT 1.0 ±20% 100kHz 0.06 130 2.90 2.90 PBO1608-1R5MT 1.5 ±20% 100kHz 0.075 115 2.60 2.80 PBO1608-2R2MT 2.2 ±20% 100kHz 0.09 90 2.30 2.40 PBO1608-3R3MT 3.3 ±20% 100kHz 0.125 70 2.00 2.00 PBO1608-4R7MT 4.7 ±20% 100kHz 0.16 50 1.50 1.50 PBO1608-6R8MT 6.8 ±20% 100kHz 0.20 45 1.20 1.14 PBO1608-100MT 10 ±20% 100kHz 0.25 35 1.10 1.10 PBO1608-150MT 15 ±20% 100kHz 0.35 30 0.90 1.20 PBO1608-220MT 22 ±20% 100kHz 0.45 20 0.70 0.80 PBO1608-330MT 33 ±20% 100kHz 0.60 15 0.58 0.60 PBO1608-470MT 47 ±20% 100kHz 0.95 14 0.50 0.50 PBO1608-680MT 68 ±20% 100kHz 1.15 11 0.40 0.40 PBO1608-101MT 100 ±20% 100kHz 2.00 9 0.31 0.30 PBO1608-151MT 150 ±20% 100kHz 2.50 6 0.27 0.25 PBO1608-221MT 220 ±20% 100kHz 4.00 5.5 0.22 0.20 PBO1608-331MT 330 ±20% 100kHz 5.50 5 0.18 0.16 PBO1608-471MT 470 ±20% 100kHz 9.60 4 0.16 0.15 PBO1608-681MT 680 ±20% 100kHz 11.50 3 0.14 0.12 PBO1608-102MT 1000 ±20% 100kHz 21.00 2 0.10 0.07PBO3316 SeriesPart Number Inductance（μH）Tolerance Test Freq.DCR(Ω)MaxSRF(MHz)Isat(A)Irms(A)PBO3316-1R0MT 1.0 ±20%100kHz 0.009 100 9.0 6.8 PBO3316-1R5MT 1.5 ±20%100kHz 0.010 90 8.0 6.4 PBO3316-2R2MT 2.2 ±20%100kHz 0.012 80 7.0 6.1 PBO3316-3R3MT 3.3 ±20%100kHz 0.015 65 6.4 5.4 PBO3316-4R7MT 4.7 ±20%100kHz 0.018 45 5.4 4.8 PBO3316-6R8MT 6.8 ±20%100kHz 0.027 38 4.6 4.4 PBO3316-100MT 10 ±20%100kHz0.038 30 3.8 3.9 PBO3316-150MT 15 ±20%100kHz0.046 27 3.0 3.1 PBO3316-220MT 22 ±20%100kHz0.085 19 2.6 2.7 PBO3316-330MT 33 ±20%100kHz0.100 15 2.0 2.1 PBO3316-470MT 47 ±20%100kHz0.140 12 1.6 1.8 PBO3316-680MT 68 ±20%100kHz0.200 10 1.4 1.5 PBO3316-101MT 100 ±20%100kHz 0.280 9 1.2 1.3 PBO3316-151MT 150 ±20%100kHz 0.400 6 1.0 1.0 PBO3316-221MT 220 ±20%100kHz 0.610 5 0.8 0.8 PBO3316-331MT 330 ±20%100kHz 1.020 4.5 0.6 0.6 PBO3316-471MT 470 ±20%100kHz 1.270 3.5 0.5 0.5 PBO3316-681MT 680 ±20%100kHz 2.020 2.5 0.4 0.4 PBO3316-102MT 1000 ±20%100kHz 3.000 2.0 0.3 0.3 PBO5022 SeriesPart Number Inductance（μH）Tolerance Test Freq.DCR(Ω)MaxSRF(MHz)Isat(A)Irms(A)PBO5022-1R0MT 1.0 ±20% 100kHz 0.009 80 20 8.6 PBO5022-2R2MT 2.2 ±20% 100kHz 0.014 80 16 7.1 PBO5022-3R3MT 3.3 ±20% 100kHz 0.018 60 14 6.2 PBO5022-5R6MT 5.6 ±20% 100kHz 0.020 40 12 5.3 PBO5022-100MT 10 ±20%100kHz0.031 30 10 4.3 PBO5022-150MT 15 ±20%100kHz0.036 22 8.0 4.0 PBO5022-220MT 22 ±20%100kHz0.047 20 7.0 3.5 PBO5022-330MT 33 ±20%100kHz0.066 15 5.5 3.0Part Number Inductance（μH）Tolerance Test Freq.DCR(Ω)MaxSRF(MHz)Isat(A)Irms(A)PBO5022-470MT 47 ±20%100kHz0.086 9 4.5 2.6PBO5022-680MT 68 ±20%100kHz0.130 8 3.5 2.3PBO5022-101MT 100 ±20% 100kHz0.190 7 3.0 1.8PBO5022-151MT 150 ±20% 100kHz0.250 6 2.6 1.5PBO5022-221MT 220 ±20% 100kHz0.380 5 2.4 1.2PBO5022-331MT 330 ±20% 100kHz0.560 4 1.9 1.0PBO5022-471MT 470 ±20% 100kHz0.850 3 1.4 8.2PBO5022-681MT 680 ±20% 100kHz 1.100 2.5 1.2 0.72 PBO5022-102MT 1000 ±20% 100kHz 1.800 2 1.0 0.56 测试条件：100KHz 0.1Vrms.Test Conditions: 100KHz, 0.1Vrms.Isat: 饱和电流，加Isat时，电感量下降≤10%Isat: Saturation Current, the current when the inductance becomes 10% lower than its initial value.Irms: 温升电流，加Irms时，器件温度升高≤15℃Irms: Temperature Rise Current, the current when temperature of coil increases up to 15℃.PBS1608 SeriesPart Number Inductance（μH）Tolerance Test Freq.DCR(Ω)MaxSRF(MHz)Irms(A)PBS1608-1R0NT 1.0 ±30% 100kHz 0.070 250 3.0 PBS1608-1R5NT 1.5 ±30% 100kHz 0.085 125 2.8 PBS1608-2R2NT 2.2 ±30% 100kHz 0.088 120 1.8 PBS1608-3R3NT 3.3 ±30% 100kHz 0.102 120 1.6 PBS1608-4R7NT 4.7 ±30% 100kHz 0.115 105 1.4 PBS1608-6R8NT 6.8 ±30% 100kHz 0.125 50 1.2 PBS1608-100NT 10 ±30%100kHz 0.150 38 1.0 PBS1608-150MT 15 ±20%100kHz 0.260 33 0.80 PBS1608-220MT 22 ±20%100kHz 0.320 25 0.70 PBS1608-330MT 33 ±20%100kHz 0.360 20 0.60 PBS1608-470MT 47 ±20%100kHz 0.450 20 0.50 PBS1608-680MT 68 ±20%100kHz 1.000 15 0.40 PBS1608-101MT 100 ±20% 100kHz 1.200 10 0.30 PBS1608-151MT 150 ±20% 100kHz 1.500 9 0.26 PBS1608-221MT 220 ±20% 100kHz 2.000 6 0.22 PBS1608-331MT 330 ±20% 100kHz 2.500 5 0.20 PBS1608-471MT 470 ±20% 100kHz 3.500 4 0.19 PBS1608-681MT 680 ±20% 100kHz 8.000 3 0.18 PBS1608-102MT 1000 ±20% 100kHz 10.000 2 0.15 PBS1608-152MT 1500 ±20% 100kHz 12.500 2 0.12 PBS1608-222MT 2200 ±20% 100kHz 16.500 2 0.10 PBS1608-332MT 3300 ±20% 100kHz 28.500 1 0.08 PBS1608-472MT 4700 ±20% 100kHz 35.000 1 0.06 PBS1608-682MT 6800 ±20% 100kHz 40.000 1 0.04 PBS1608-103MT 10000 ±20% 100kHz 55.000 0.8 0.02 测试条件：100KHz, 0.1Vrms.Test Conditions: 100KHz, 0.1Vrms.Irms: 温升电流，加Irms时，器件温度升高≤30℃Irms: Temperature Rise Current, the current when temperature of coil increases up to 30℃.PBS3316 SeriesPart Number Inductance（μH）Tolerance Test Freq.DCR(Ω)MaxSRF(MHz)Isat(A)Irms(A)PBS3316-1R0NT 1.0 ±30% 100kHz 0.021 140 5.6 5.0 PBS3316-1R5NT 1.5 ±30% 100kHz 0.022 120 5.2 4.5 PBS3316-2R2NT 2.2 ±30% 100kHz 0.032 80 5.0 3.8 PBS3316-3R3NT 3.3 ±30% 100kHz 0.039 70 3.9 3.3 PBS3316-4R7NT 4.7 ±30% 100kHz 0.054 40 3.2 2.7 PBS3316-6R8NT 6.8 ±30% 100kHz 0.075 38 2.8 2.2 PBS3316-100MT 10.0 ±20% 100kHz 0.101 35 2.4 2.0 PBS3316-150MT 15.0 ±20% 100kHz 0.150 25 2.0 1.5 PBS3316-220MT 22.0 ±20% 100kHz 0.207 19 1.6 1.3 PBS3316-330MT 33.0 ±20% 100kHz 0.334 15 1.4 1.1 PBS3316-470MT 47.0 ±20% 100kHz 0.472 13 1.0 0.8 测试条件：100KHz 0.1Vrms.Test Conditions: 100KHz, 0.1Vrms.Isat: 饱和电流，加Isat时，电感量下降≤10%Isat: Saturation Current, the current when the inductance becomes 10% lower than its initial value.Irms: 温升电流，加Irms时，器件温度升高≤15℃Irms: Temperature Rise Current, the current when temperature of coil increases up to 15℃.PBS5022 SeriesPart Number Inductance（μH）Tolerance Test Freq.DCR(Ω)MaxSRF(MHz)Isat(A)Irms(A)PBS5022-100MT 10 ±20%100kHz 0.040 30 8.0 3.9 PBS5022-150MT 15 ±20%100kHz 0.048 20 7.0 3.4 PBS5022-220MT 22 ±20%100kHz 0.059 18 6.0 3.1 PBS5022-330MT 33 ±20%100kHz 0.075 14 5.0 2.8 PBS5022-470MT 47 ±20%100kHz 0.097 10 4.0 2.4 PBS5022-680MT 68 ±20%100kHz 0.138 9 3.0 2.0 PBS5022-101MT 100 ±20% 100kHz 0.207 7 2.4 1.7 PBS5022-151MT 150 ±20% 100kHz 0.293 6 2.1 1.3 PBS5022-221MT 220 ±20% 100kHz 0.470 5 1.9 1.1 PBS5022-331MT 330 ±20% 100kHz 0.780 4 1.1 0.86 PBS5022-471MT 470 ±20% 100kHz 1.080 3 1.1 0.73 PBS5022-681MT 680 ±20% 100kHz 1.400 2.5 0.96 0.64 PBS5022-102MT 1000 ±20% 100kHz 2.010 2 0.80 0.53 测试条件：100KHz 0.1Vrms.Test Conditions: 100KHz, 0.1Vrms.Isat: 饱和电流，加Isat时，电感量下降≤10%Isat: Saturation Current, the current when the inductance becomes 10% lower than its initial value.Irms: 温升电流，加Irms时，器件温度升高≤40℃Irms: Temperature Rise Current, the current when temperature of coil increases up to 40℃.。

D C D C功率电感选型
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
DCDC功率电感（Inductor）选型
1、功率电感分类
2、电感主要参数
3 、DCDC感量计算
电感过小——输出纹波大
电感过大——动态响应不好，
电感太大，太小可能会改变DCDC的工作模式
电感饱和后，电流会急剧增加，使电感温度升高，同时会影响其它元件的寿命
步骤：
（1）确认输出电流
（2）确认电感值
Lmin=(Vin-Vout)*Vout/(△I*f*Vin)
一般来说△I取20%-30%的Iout ，f为DCDC开关频率
（3）根据Lmin选取L，一般略取大一点
（4）通过上面的公式计算△I，Imax
Imax=Iout+1/2 △I
（5）确认电感的饱和电流要大于Imax
温升电流要大于Iout
（6）实测
因为电感的交流参数都是在100K正弦波下所测的，实际应用中会有区别，所以最后需要通过实测来确认电感是否适合。

实例：
例子：SY8120 12V转 2A输出开关频率 500K
Lmin＝（）*（2**500K*12）＝
综合考虑后，选取
△I=（23%）
Imax=2+2＝
SWPA6045S 4R7MT/顺络
饱和电流
温升电流
经验：建议最大电流+△I要求小于电感饱和电流的80%
所以可选取使用
（7）下表1为△I的理论计算值
4 、感值标注、常见封装
5、某电感型号表。

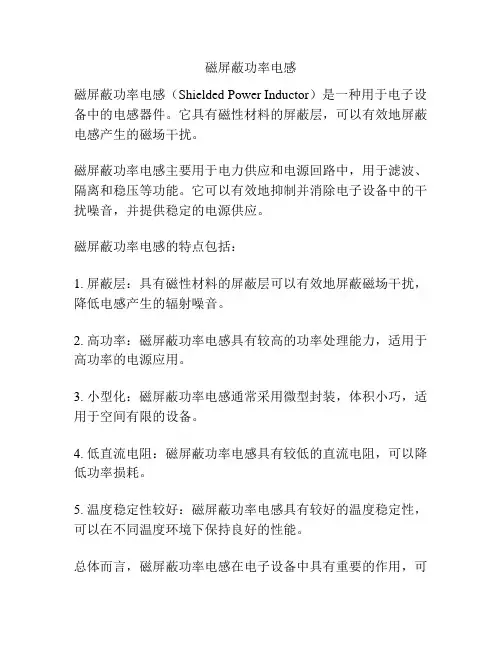

磁屏蔽功率电感
磁屏蔽功率电感（Shielded Power Inductor）是一种用于电子设备中的电感器件。

它具有磁性材料的屏蔽层，可以有效地屏蔽电感产生的磁场干扰。

磁屏蔽功率电感主要用于电力供应和电源回路中，用于滤波、隔离和稳压等功能。

它可以有效地抑制并消除电子设备中的干扰噪音，并提供稳定的电源供应。

磁屏蔽功率电感的特点包括：
1. 屏蔽层：具有磁性材料的屏蔽层可以有效地屏蔽磁场干扰，降低电感产生的辐射噪音。

2. 高功率：磁屏蔽功率电感具有较高的功率处理能力，适用于高功率的电源应用。

3. 小型化：磁屏蔽功率电感通常采用微型封装，体积小巧，适用于空间有限的设备。

4. 低直流电阻：磁屏蔽功率电感具有较低的直流电阻，可以降低功率损耗。

5. 温度稳定性较好：磁屏蔽功率电感具有较好的温度稳定性，可以在不同温度环境下保持良好的性能。

总体而言，磁屏蔽功率电感在电子设备中具有重要的作用，可
以提供稳定的电源供应，降低干扰噪音，并满足高功率应用的需求。

一体成型功率电感英文名称
摘要：
1.一体成型功率电感的英文名称
2.一体成型功率电感的定义和特点
3.一体成型功率电感的应用领域
4.一体成型功率电感的发展前景
正文：
一体成型功率电感，英文名称为"Integrated Power Inductor"，是一种具有高功率密度、高稳定性、低损耗的电子元器件。

它采用一种特殊的绕线工艺，将线圈与磁芯一体化，形成一个紧凑的结构，因此得名一体成型功率电感。

一体成型功率电感具有很多优点，例如，它的体积小、重量轻，可以大大节省电子设备的空间。

同时，由于其结构紧凑，可以减少线圈与磁芯之间的寄生电容，从而提高电感的工作频率。

此外，一体成型功率电感具有较高的耐压能力和较好的抗干扰性能，可以满足各种复杂环境下的使用需求。

一体成型功率电感广泛应用于各种电子设备中，如开关电源、变频器、光伏逆变器等。

在电力电子领域，随着对高效、小型化、轻量化的要求越来越高，一体成型功率电感的应用前景十分广阔。

随着技术的不断发展，一体成型功率电感在设计、制造工艺等方面也在不断进步，以满足市场对更高性能、更低成本的电感器件的需求。

4r7功率电感参数英文回答：A 4.7uH power inductor is a type of electrical component that is used to store energy in a magnetic field. It is typically used in power circuits to regulate voltage and current. The 4.7uH value indicates the inductance of the inductor, which is a measure of its ability to store energy. The higher the inductance, the more energy the inductor can store.The 4.7uH power inductor is typically made of a coil of wire wrapped around a core of magnetic material. The magnetic material helps to increase the inductance of the inductor. The inductor is also typically enclosed in a plastic or metal case to protect it from the elements.The 4.7uH power inductor is a versatile component that can be used in a variety of applications. It is commonly used in power supplies, voltage regulators, and other powerconversion circuits. It can also be used in filters andother signal processing applications.中文回答：4r7功率电感是一种用于在磁场中储存能量的电气元件。

一体功率电感最高工作温度一体功率电感（Integrated Power Inductor）是一种集成式的功率电感元件，能够在电路中提供稳定的电感特性，广泛应用于电源管理、通信设备、汽车电子等领域。

一体功率电感具有高效率、小体积、低电阻、高可靠性等优点，能够满足现代电子设备对功率电感的高要求。

随着科技的进步和应用的广泛，一体功率电感的工作温度也成为一个重要的指标，可以影响电感的性能和寿命。

一体功率电感的最高工作温度是指电感元件能够在正常工作条件下承受的最高温度。

一体功率电感在工作过程中会有电流通过，电流会引起电感元件的温升，而温度过高会导致元件的电性能下降和寿命缩短。

因此，一体功率电感的最高工作温度是一个重要的技术指标，能够影响设备的安全性、可靠性和稳定性。

一体功率电感的最高工作温度主要受到以下几个因素的影响：1. 材料选择：一体功率电感的材料选择对其最高工作温度起着决定性的作用。

一体功率电感一般采用导磁材料作为磁芯，常用的导磁材料有铁氧体、镍锌铁氧体等。

这些导磁材料具有不同的热稳定性和热导率，能够承受的最高温度也不同。

一般来说，高导磁材料的最高工作温度较高，但成本也相对较高。

2. 结构设计：一体功率电感的结构设计也对其最高工作温度有重要影响。

合理的结构设计可以提高电感元件的散热性能，减少温升和热应力，提高最高工作温度。

例如，增加散热片、增加散热孔等方法可以提高一体功率电感的最高工作温度。

3. 工艺制造：一体功率电感的制造工艺也会影响其最高工作温度。

合理的工艺流程和制造工艺可以提高电感元件的耐用性和耐高温性。

例如，采用电子束焊接工艺可以提高导线和绕线之间的接触性能，减小接触电阻和电阻温度系数，提高最高工作温度。

为了提高一体功率电感的最高工作温度，需要综合考虑材料选择、结构设计和工艺制造等多个方面因素。

尽可能选用耐高温的导磁材料，优化结构设计，改善散热性能，采用高可靠性的工艺制造，可以提高一体功率电感的最高工作温度，并确保电感元件在工作过程中的可靠性和稳定性。

DCDC功率电感（Inductor）选型
1、功率电感分类
2、电感主要参数
3 、DCDC感量计算
电感过小——输出纹波大
电感过大——动态响应不好，
电感太大，太小可能会改变DCDC的工作模式
电感饱和后，电流会急剧增加，使电感温度升高，同时会影响其它元件的寿命
步骤：
（1）确认输出电流
（2）确认电感值
Lmin=(Vin-Vout)*Vout/(△I*f*Vin)
一般来说△I取20%-30%的Iout ，f为DCDC开关频率
（3）根据Lmin选取L，一般略取大一点
（4）通过上面的公式计算△I，Imax
Imax=Iout+1/2 △I
（5）确认电感的饱和电流要大于Imax
温升电流要大于Iout
（6）实测
因为电感的交流参数都是在100K正弦波下所测的，实际应用中会有区别，所以最后需要通过实测来确认电感是否适合。

实例：
例子：SY8120 12V转 2A输出开关频率 500K
Lmin＝（）*（2**500K*12）＝
综合考虑后，选取
△I=（23%）
Imax=2+2＝
SWPA6045S 4R7MT/顺络
饱和电流
温升电流
经验：建议最大电流+△I要求小于电感饱和电流的80% 所以可选取使用
（7）下表1为△I的理论计算值
4 、感值标注、常见封装
5、某电感型号表。
