金属配管技术交底

一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 工程规模：____________________4. 工程工期：____________________二、安全技术交底内容1. 人员安全（1）所有参与配管配线工程的人员必须经过专业培训，掌握相关安全知识。

（2）施工人员必须穿戴好个人防护用品，如安全帽、工作服、绝缘手套、安全鞋等。

（3）施工过程中，严禁酒后作业、疲劳作业，确保施工人员身体健康。

2. 机械设备安全（1）所有机械设备必须符合国家相关标准，并进行定期检查和维护。

（2）操作人员必须熟悉机械设备性能，严格按照操作规程进行操作。

（3）施工过程中，注意机械设备的冷却、润滑和通风，防止设备过热、磨损。

3. 电气安全（1）施工前，必须对施工现场进行电气安全检查，确保电源线路安全可靠。

（2）施工现场严禁使用破损、老化的电线、电缆，防止触电事故发生。

（3）施工过程中，严禁在带电状态下进行操作，如需停电作业，必须征得相关部门同意。

4. 配管配线施工安全（1）配管配线前，应先了解现场情况，确定配线方案，确保施工顺利进行。

（2）配管配线过程中，严禁强行穿线，防止电线损坏。

（3）施工过程中，注意保护电线绝缘层，防止绝缘层受损。

（4）施工完成后，应对配管配线进行检查，确保线路连接牢固、可靠。

5. 环境保护（1）施工现场应保持整洁，施工垃圾及时清理。

（2）施工过程中，注意节约用水、用电，降低施工对环境的影响。

（3）施工结束后，对施工现场进行环境整治，恢复原状。

三、安全注意事项1. 施工过程中，如发现安全隐患，应立即停止施工，并及时上报相关部门。

2. 施工人员应严格遵守操作规程，不得擅自改变施工方法。

3. 施工现场严禁吸烟、使用明火，防止火灾事故发生。

4. 施工过程中，注意个人卫生，防止传染病传播。

四、应急措施1. 发现触电事故，立即切断电源，并进行现场急救。

技术交底记录编号06-C2-010表C2-1工程名称沈阳佳兆业中心交底日期施工单位中国建筑第八工程局有限公司分项工程名称电气配管敷设工程交底提要JDG管明配管技术交底交底内容：1. 材料要求1.1 使用的管材、器材应符合国家现行技术标准的规定、并应有产品合格证。

1.2 管材及器材的规格型号应符合本标准及设计要求；直管接头、爪型螺纹管接头、直角弯管等的规格应与面板、盖板相配套。

1.3 管卡、支架、吊杆及箱盒等黑色金属件，刷防腐漆。

1.4 所需材料：电线钢管、弯管、可挠金属管、直管接头、爪型螺纹管接头、管卡、角钢、扁钢、支架，吊杆，镀锌螺栓、膨胀螺栓、防腐漆、地线卡子等。

2. 主要机具2.1 手扳弯管器、液压开孔器、砂轮锯、无齿锯、台钻、手电钻、电锤。

2.2 专用搬子、活搬子、钢锯、手锤、錾子、钻头。

2.3 水平尺、卷尺、绝缘手套、工具袋、工具箱、高凳等。

3. 作业条件(1) 配合建筑结构安装好预埋件、预留洞工作。

(2)采用膨胀螺栓固定支架，应在抹灰后进行。

(3) 配管应在土建喷浆、刷漆后进行。

4. 操作工艺4.1 工艺流程弯管、箱、盒预制→测位→爪型螺纹管接头与箱、盒紧固→箱、盒支架固定→管路敷设→压接接地→管路固定4.2 弯管（包括定型弯管）、支架、吊架预制加工：明配管弯曲半径一般不小于管外径的6倍；当两个接线盒之间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。

加工方法可采用冷煨法和定型弯管。

支架、吊架的规格设计无规定时，应不小于以下规定：扁钢支架：30mm×3mm；角钢支架：25mm×25mm×3mm。

埋注支架应有燕尾，埋注深度应不小于120mm。

4.3 测定箱、盒及固定点位置：(1) 根据设计首先测出箱、盒与出线口等的准确位置。

(2) 根据测定的箱、盒位置，把管路的垂直、水平走向弹出线来，按照安装标准规定的固定点间距的尺寸要求，计算确定支架、吊架的具体位置。

(3) 固定点的距离应均匀，管卡与终端、转弯中点、电气器具或接线盒边缘的距离为150～300mm。

称交底时间年月日工程部位交底内容JDG管施工技术交底技术负责人接收人行顶板、墙壁的弹线定位, 注意与其他管路间的最小距离。

用线坠找正, 拉线确定管路距顶板的距离及接线盒的位置, 并做好标识。

3.3.3 吊杆位置的测量：根据吊杆位置的确定原则和管子的终端、转弯中点（两侧）、接线盒两端的距离为150-250mm, 固定点间距要求均匀, 即不能过大, 也不能过小, 管子中间固定点的最大距离见表一。

表一钢管中间固定点的最大距离（单位: m）铺设方式导管种类导管直径（mm）15-20 25-32管卡间最大距离（m）支架或延墙明敷壁厚≤2mm钢性钢导管 1.0 1.53.4箱、盒及管的固定:3.4.1 墙体上稳注盒箱：盒箱要平整牢固, 坐标位置准确, 盒箱口封堵完好。

3.4.2吊顶内管子固定根据敷设位置不同, 方法也不同。

①管子沿墙、顶板敷设：管路沿墙、顶板敷设固定时, 确定固定位置, 钻孔放入塑料胀管, 待管固定时, 先将管卡的一端螺丝拧进一半, 然后讲管敷于管卡内, 再将管卡用螺丝拧牢(见下图)。

②管子在吊顶内距顶板一定距离敷设: 管路在吊顶内距顶板一定距离敷设固定时,交底时间年月日称工程部位交底内容JDG管施工技术交底技术负责人接收人应先根据敷设管子的大小选择合适的抱式管卡, 将加工好的管子套入抱式管卡内与顶板上固定的吊杆连接。

③在吊顶内当管径较大或并列管子较多时, 可采用吊架安装。

应先在顶板上固定两端的吊架, 再拉通线固定中间吊架。

④管与盒的固定: 吊顶内管与盒的固定, 配管与盒的连接应顺直, 不应使管子斜穿到管内。

管子如盒时, 管口内外用锁紧螺母固定, 管口露出盒内不小于5mm。

两根以上管入盒要长短一致, 间距均匀, 排列整齐, 管口不能与敲落孔焊接。

⑤吊顶内配管在20mm以下的可利用吊顶内轻钢龙骨固定, 当需要在主龙骨上开孔时, 应采用相应的开孔工具, 严禁用电、气焊切割轻钢龙骨的任何部位。

⑥嵌入式灯具可用支架或吊顶将灯位盒固定在吊顶内, 灯位盒口应朝侧面并加盖板, 便于安装接线和观察维修。

JDG管明配管技术交底应一、施工准备1、材料要求（1）管材、连接套管及箱（盒）组成的电线管路，应采用同一金属材料制作，并应镀锌。

紧定螺钉应采用高强度原材料制作。

管材、连接套管及金属附件使用的原材料应符合国家现行标准的规定，产品应附有出厂合格证和检测报告。

（2） A、管材、螺钉及其附件的型号、规格应符合设计要求，管材表面有明显、不脱落的产品标识；B、内外壁镀层均匀，完好，无剥落、锈蚀等现象；C、管材、连接套管及其附件内外壁表面光洁，无毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷；D、管材、连接套管及其金属附件，壁厚均匀，管口边平整、光滑；E、连接套管的长度不小于管外径的2～3.5倍；F、连接套管中心凹型槽弧度均匀，位置垂直、正确，凹槽深度与钢导管管壁厚度一致；G、紧定螺钉符合产品设计要求，螺纹整齐、光滑配合良好，顶针坚固，旋转紧定脱落的“脖径”尺寸正确。

H、紧定螺钉的专用工具应配套、耐用、便于操作。

2、机具准备手板弯管器、液压开孔器、砂轮锯、、台钻、手电钻，电锤、电焊机、气焊工具、专用搬子、活搬子、钢锯、切割刀、扁锉、圆锉、手锤、錾子、钻头、管钳子及水平尺、卷尽、绝缘手套、工具袋、工具箱、高橙子等。

二、施工工艺流程[断管、铣口]—[箱、盒支架固定] ——[管路敷设] ——[管路连接] ——— [螺纹管接头与箱、盒紧固]三、配管1、加强样板引路，坚持样板制，样板间一定要达到各工序的标准化。

发现问题，及时改进；2、断管：采用钢锯断管，管子切割后要铣口，清除管口的飞边、毛刺。

3、支吊架安装：支吊架的规格当设计无要求时，按下列规定：圆钢直径6mm；扁钢30×3mm；角4、固定点与终端，弯头中点电气器具或柜、台、箱、盘等边缘的距离宜为150～300mm范围5、管路敷设：钢管安装时，无弯时管路直线长度不大于30m、有一个弯时管路直线长度不大于20m、有二个弯时管路直线长度不大于15m、有三个弯时管路直线长度不大于8m，如超过必须加装接线盒；6、管子煨弯：钢管煨弯时焊缝应放在左右侧面。

施工单位中建八局第三建设有限公司安装公司日期7月12日连接, 对于高层建筑铸铁排水立管接口形式有两种：W型无承口连接和A型柔性接口。

①W型无承口管件连接时先将卡箍内橡胶圈取下, 把卡箍套入下部管道把橡胶圈一半套在下部管道上上端, 再将上部管道末端套入橡胶圈, 将卡箍套在橡胶圈外面, 使用专用工具拧紧卡箍即可。

②A型柔性接口连接, 安装前必要将承口插口及法兰压盖上附着物清理干净, 在插口上画好安装线, 普通承口之间保存5mm～10mm空缝, 在插口上套入法兰压盖及橡胶圈, 橡胶圈与安装线对齐, 密封圈套入时应注意其方向性, 将插口插入法兰承口内, 保证橡胶圈插入承口深度相似, 然后压上法兰压盖, 在推动过程中,尽量保证插入管轴线与承口轴线在同一轴线上, 从上至下放入螺栓,紧固螺栓时相应交叉进行,逐个逐次逐渐均匀紧固,使胶圈均匀受力。

见图1图1：1 23 4（1）③如果A型和W型接口与钢性连接口连接时, 把A型、W型管一端直接插入承口中, 用水泥捻口形式做成刚性接口。

（2）立管插入承口后, 下面人把立管检查口及支管甩口方向找正, 立管检查口朝向应当便于维修操作。

7、立管安装完毕后, 应用不低于楼板标号细石混凝土将洞口堵实。

8、高层建筑有辅助透气管时, 应采用专用透气管件连接透气管。

施工单位中建八局第三建设有限公司安装公司日期7月12日图24.管道连接质量问题, 见图3:图3管道切割不良, 切口不平整, 浮现歪斜、凹凸和毛刺。

应按工艺规程, 先将管子校平后再切割, 大管子要划好切割线。

切割后要清除毛刺, 内径因挤压变小时要做削磨解决。

丝口不良, 浮现歪丝、乱丝或崩丝；丝口过紧、过松, 影响连接严密；连接后留出外露丝口太少, 一旋究竟, 以致漏水时无旋紧余地。

此类错误必要按操作工艺规定加以纠正。

5.塑料管与铸铁管混用问题, 见图4：施工单位中建八局第三建设有限公司安装公司日期7月12日图4塑料管与铸铁管混用时, 需用转换接头连接。

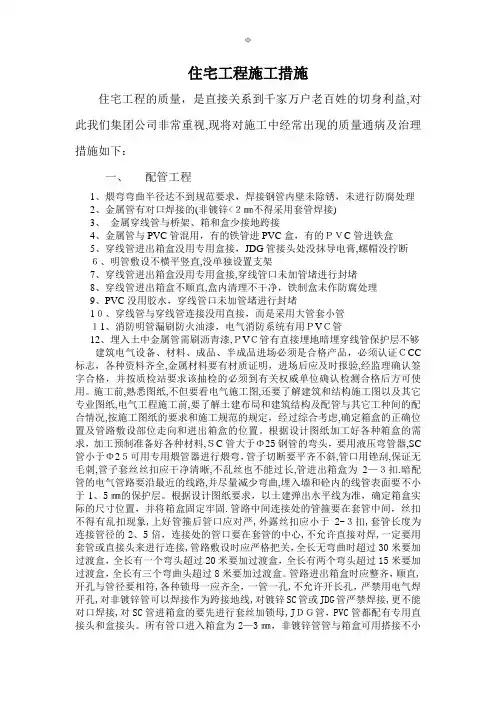

住宅工程施工措施住宅工程的质量，是直接关系到千家万户老百姓的切身利益,对此我们集团公司非常重视,现将对施工中经常出现的质量通病及治理措施如下：一、配管工程1、煨弯弯曲半径达不到规范要求，焊接钢管内壁未除锈，未进行防腐处理2、金属管有对口焊接的(非镀锌<２㎜不得采用套管焊接)3、金属穿线管与桥架、箱和盒少接地跨接4、金属管与PVC管混用，有的铁管进PVC盒，有的ＰＶC管进铁盒5、穿线管进出箱盒没用专用盒接，JDG管接头处没抹导电膏,螺帽没拧断６、明管敷设不横平竖直,没单独设置支架7、穿线管进出箱盒没用专用盒接,穿线管口未加管堵进行封堵8、穿线管进出箱盒不顺直,盒内清理不干净，铁制盒未作防腐处理9、PVC没用胶水，穿线管口未加管堵进行封堵1０、穿线管与穿线管连接没用直接，而是采用大管套小管１1、消防明管漏刷防火油漆，电气消防系统有用ＰVＣ管12、埋入土中金属管需刷沥青漆,ＰVＣ管有直接埋地暗埋穿线管保护层不够建筑电气设备、材料、成品、半成品进场必须是合格产品，必须认证ＣCC 标志，各种资料齐全,金属材料要有材质证明，进场后应及时报验,经监理确认签字合格，并按质检站要求该抽检的必须到有关权威单位确认检测合格后方可使用。

施工前,熟悉图纸,不但要看电气施工图,还要了解建筑和结构施工图以及其它专业图纸,电气工程施工前,要了解土建布局和建筑结构及配管与其它工种间的配合情况,按施工图纸的要求和施工规范的规定，经过综合考虑,确定箱盒的正确位置及管路敷设部位走向和进出箱盒的位置。

根据设计图纸加工好各种箱盒的需求，加工预制准备好各种材料,ＳC管大于Φ25钢管的弯头，要用液压弯管器,SC 管小于Φ2５可用专用煨管器进行煨弯，管子切断要平齐不斜,管口用锉刮,保证无毛刺,管子套丝丝扣应干净清晰,不乱丝也不能过长,管进出箱盒为2—３扣.暗配管的电气管路要沿最近的线路,并尽量减少弯曲,埋入墙和砼内的线管表面要不小于1、5㎜的保护层。

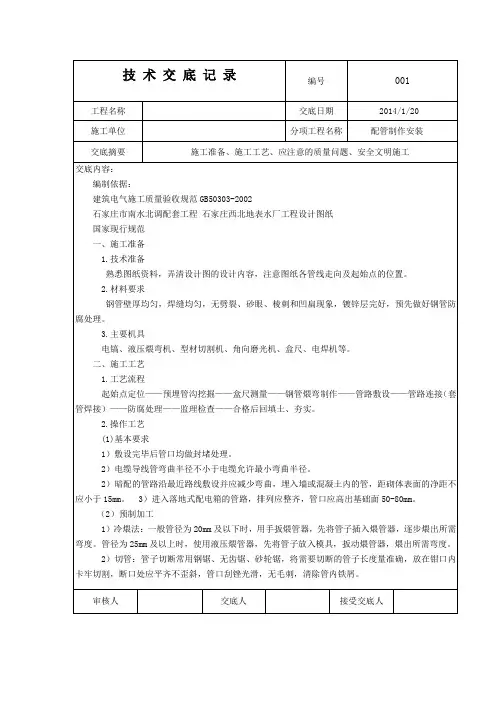

编号001 工程名称交底日期2014/1/20施工单位分项工程名称配管制作安装交底摘要施工准备、施工工艺、应注意的质量问题、安全文明施工交底内容：编制依据：建筑电气施工质量验收规范GB50303-2002石家庄市南水北调配套工程石家庄西北地表水厂工程设计图纸国家现行规范一、施工准备1.技术准备熟悉图纸资料，弄清设计图的设计内容，注意图纸各管线走向及起始点的位置。

2.材料要求钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象，镀锌层完好，预先做好钢管防腐处理。

3.主要机具电镐、液压煨弯机、型材切割机、角向磨光机、盒尺、电焊机等。

二、施工工艺1.工艺流程起始点定位——预埋管沟挖掘——盒尺测量——钢管煨弯制作——管路敷设——管路连接（套管焊接）——防腐处理——监理检查——合格后回填土、夯实。

2.操作工艺(1)基本要求1）敷设完毕后管口均做封堵处理。

2）电缆导线管弯曲半径不小于电缆允许最小弯曲半径。

2）暗配的管路沿最近路线敷设并应减少弯曲，埋入墙或混凝土内的管，距砌体表面的净距不应小于15mm。

3）进入落地式配电箱的管路，排列应整齐，管口应高出基础面50-80mm。

（2）预制加工1）冷煨法：一般管径为20mm及以下时，用手扳煨管器，先将管子插入煨管器，逐步煨出所需弯度。

管径为25mm及以上时，使用液压煨管器，先将管子放入模具，扳动煨管器，煨出所需弯度。

2）切管：管子切断常用钢锯、无齿锯、砂轮锯，将需要切断的管子长度量准确，放在钳口内卡牢切割，断口处应平齐不歪斜，管口刮锉光滑，无毛刺，清除管内铁屑。

审核人交底人接受交底人编号001 工程名称交底日期2014/1/20 施工单位分项工程名称配管制作安装交底摘要施工准备、施工工艺、应注意的质量问题、安全文明施工交底内容：3）套丝：采用套丝板、套管机，根据管外径选择相应板牙，将管子用台虎钳或龙门压架钳紧牢，再把绞板套在管端，均匀用力，不得过猛，随套随浇冷却液，套丝不乱不过长，清除渣屑，丝扣干净清晰，管径20mm及以下刊，应分二板套成，管径在25mm及以上时，应分三板套成。

配管技术交底一、工程概述本次配管工程涵盖了建筑物内部的电气配管、给排水配管以及暖通空调配管等多个系统。

配管工作的质量将直接影响到整个建筑物的使用功能和安全性，因此必须严格按照设计要求和施工规范进行操作。

二、施工准备1、技术准备施工人员应熟悉施工图纸，了解设计意图和相关技术要求。

进行技术交底，确保施工人员掌握施工工艺和质量标准。

2、材料准备根据设计要求，准备好各类管材、管件、阀门等材料，并确保其质量合格。

管材应无裂缝、砂眼、变形等缺陷，管件应无损坏、变形等问题。

3、工具准备配备必要的施工工具，如弯管器、套丝机、切割机、电焊机等，并确保其性能良好。

测量工具如卷尺、水平仪、直角尺等应经过校验，精度符合要求。

三、电气配管1、电线管敷设电线管应敷设在墙内、楼板内或吊顶内，敷设路径应符合设计要求。

暗敷的电线管应与土建施工密切配合，做好预留、预埋工作。

电线管的弯曲半径不应小于管外径的 6 倍，当埋设于地下或混凝土内时，弯曲半径不应小于管外径的 10 倍。

电线管的连接应采用管箍连接或套接紧定式连接，连接处应密封良好，防止渗漏。

2、线槽敷设线槽应安装牢固，横平竖直，其固定点间距不应大于 2m。

线槽的接口应平整，接缝处应紧密平直，无扭曲变形。

线槽内的电线应排列整齐，无绞拧现象，电线的截面积不应超过线槽截面积的 40%。

四、给排水配管1、给水管敷设给水管应采用热熔连接或卡压连接，连接应牢固、密封良好。

给水管的敷设应符合设计要求，尽量避免穿越伸缩缝、沉降缝等部位。

当给水管必须穿越伸缩缝、沉降缝时，应采取相应的补偿措施。

给水管安装完毕后，应进行水压试验，试验压力应符合设计要求。

2、排水管敷设排水管应采用承插连接或粘接连接，连接处应密封良好。

排水管道的坡度应符合设计要求，严禁无坡或倒坡现象。

排水立管应每隔一层设置一个检查口，检查口中心距地面高度为1m。

排水管道安装完毕后，应进行通球试验和通水试验，确保排水畅通。

五、暖通空调配管1、风管制作与安装风管的制作应符合设计要求和相关规范的规定，板材的拼接应采用咬口连接或铆接。

技术交底记录编号06-C2-010表C2-1工程名称沈阳佳兆业中心交底日期施工单位中国建筑第八工程局有限公司分项工程名称电气配管敷设工程交底提要JDG管明配管技术交底交底内容：1. 材料要求1.1 使用的管材、器材应符合国家现行技术标准的规定、并应有产品合格证。

1.2 管材及器材的规格型号应符合本标准及设计要求；直管接头、爪型螺纹管接头、直角弯管等的规格应与面板、盖板相配套。

1.3 管卡、支架、吊杆及箱盒等黑色金属件，刷防腐漆。

1.4 所需材料：电线钢管、弯管、可挠金属管、直管接头、爪型螺纹管接头、管卡、角钢、扁钢、支架，吊杆，镀锌螺栓、膨胀螺栓、防腐漆、地线卡子等。

2. 主要机具2.1 手扳弯管器、液压开孔器、砂轮锯、无齿锯、台钻、手电钻、电锤。

2.2 专用搬子、活搬子、钢锯、手锤、錾子、钻头。

2.3 水平尺、卷尺、绝缘手套、工具袋、工具箱、高凳等。

3. 作业条件(1) 配合建筑结构安装好预埋件、预留洞工作。

(2)采用膨胀螺栓固定支架，应在抹灰后进行。

(3) 配管应在土建喷浆、刷漆后进行。

4. 操作工艺4.1 工艺流程弯管、箱、盒预制→测位→爪型螺纹管接头与箱、盒紧固→箱、盒支架固定→管路敷设→压接接地→管路固定4.2 弯管（包括定型弯管）、支架、吊架预制加工：明配管弯曲半径一般不小于管外径的6倍；当两个接线盒之间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。

加工方法可采用冷煨法和定型弯管。

支架、吊架的规格设计无规定时，应不小于以下规定：扁钢支架：30mm×3mm；角钢支架：25mm×25mm×3mm。

埋注支架应有燕尾，埋注深度应不小于120mm。

4.3 测定箱、盒及固定点位置：(1) 根据设计首先测出箱、盒与出线口等的准确位置。

(2) 根据测定的箱、盒位置，把管路的垂直、水平走向弹出线来，按照安装标准规定的固定点间距的尺寸要求，计算确定支架、吊架的具体位置。

(3) 固定点的距离应均匀，管卡与终端、转弯中点、电气器具或接线盒边缘的距离为150～300mm。

技术交底JD-001施工单位工程名称交底日期JDG线管预埋技术交底部位工序名称交底交底提要：JDG线管预埋技术交底交底容：一、施工准备1、技术准备：组织电工班人员熟悉图纸，做到每个操作工人心中有数，对图纸中表述不清的地方，与技术人员商讨后确定施工方案。

2、材料准备：〔1〕套接紧定式镀锌钢管管路的管材、连接套管及线盒组成的电线管路，应采用同一金属材料制作并镀锌，紧定螺钉应采用高强度原材料制作。

管材、连接套管及其金属使用的原材料应符合国家现行标准的规定，产品应附有出厂合格证和检验报告。

〔2〕线盒安装前需用锯末或泡沫板将线盒部塞满，并用胶带将线盒口封死，防止混凝土浇筑时砂浆渗入线盒，堵塞线盒；〔3〕JDG管安装前应进展外观检查，且应符合以下规定：A、管材型号、规格、壁厚应符合设计要求，管材外表有明显、不脱落的产品标识；B、管子、连接套管外壁镀锌均匀、完好、无剥落、锈蚀，外壁外表光洁、无砂眼、凹扁裂纹等缺陷，壁无毛刺；C、连接套管中心凹形槽弧度均匀、位置垂直、正确,凹槽深度与钢导管壁厚度一致。

连接套管的长度不小于管外径的2~3.5倍；D、管材、连接套管及其金属，壁厚均匀，管口边缘平整、光滑；E、紧钉螺钉符合产品设计要求，螺纹整齐、光滑、配合良好、顶针巩固，旋紧脱落“脖颈〞尺寸准确，专用工具应配套、耐用便于操作。

3、工具准备：弯管器、连接扳手、管子压钳、钢锯弓和细齿锯条、卷尺、圆锉或绞刀等。

二、施工工艺墙板线盒“井〞字型固定例如楼板线盒固定例如〔2〕线管敷设时应按照图纸设计及现场情况沿最近线路敷设，超过以下长度须在中间加过线盒：A、管路长度超过30米，无弯曲；B、管路长度超过20米，有一个弯；后浇带伸缩弯例如此种情况严禁出现〕管路连接处需加强固定，在连接套管两侧20cm左右处用铅丝将镀锌管结实固定在构造钢筋上，必要时在连接套管处用钢筋对管路进展加固，防止打灰过程中管路的松动；管路连接处绑扎例如〕敷设在钢筋混凝土墙及楼板的管路沿直线敷设时，固定点间距不大于管管路连接的紧钉螺钉，应采用专用工具操作。

.工程名称海南清水湾棕榈泉国际花园施工单位中铁二局股份有限企业分项工程名称JDG 镀锌线管安装交底日期年月日交底概要：套接紧定式钢导管（JDG）明、暗敷设交底内容：1、范围本交底合用于清水湾棕榈泉国际花园的室内配电线路的套接紧定式钢导管（JDG ）明、暗敷设。

2、施工准备2.1 技术准备1.施工图纸和技术资料齐备。

2.施工方案编制完成并经审批。

3.施工前应组织参施人员熟习图纸、方案，并进行技术、环境、安全交底。

2.2 资料准备1.管材、连结套管应采纳同一金属资料制作，并切合国家现行标准《套接紧定式钢导管电线管路施工及查收规程》（ CECS120 ： 2000 ）规定。

2.管材及附件的规格切合设计要求，管材表面有显然、不零落的产品表记，有出厂合格证和材质证明。

3.管材、连结套管及其金属附件：内、外壁镀层平均、表面光洁、壁厚平均，无变形等缺点。

4. 连结套管的长度不小于管外径的 2 倍～ 3.5 倍。

5.连结套管中心凹型槽弧度平均，地点垂直、正确，凹槽深度与钢导管管壁厚度一致。

6.紧定螺钉切合产品设计要求，螺纹齐整、圆滑、配合优秀，顶针尖固，旋转紧定零落的“脖颈”尺寸正确。

.7. 套接紧定式钢导管管材、管接件、紧定螺钉、螺纹接头爪型螺母规格拜见表14-7 ～表 14-10和图 14-11 ～图 14-14 。

2.3 机具准备1.手动工具：电工组合工具、手锤、铣子、手扳弯管器、开孔器、台钻、台钳、錾子、专用扳手、管钳、钢锯等。

2.电动工具：切割机、电钻、电锤、电气焊机具。

3.测试用具：兆欧表、卷尺、角尺、水平尺、小线、线坠等。

4.其余工具：高凳、灰铲、灰桶、水桶等。

2.4 作业条件1.暗管敷设(1)各层 500mm 水平标高控制线，墙厚度线已弹好。

(2)现浇混凝土楼板配管，在基层钢筋绑扎完后进行；墙板配管在钢筋绑扎后进行。

2.明管敷设(1)预埋件、预留洞清理完成。

(2)土建粗装饰完成。

3.吊顶内管路敷设(1)预埋件、预留孔洞已清理完成。

一、交底项目：配线配管工程二、交底日期：年月日三、施工单位：四、分项工程名称：五、交底提要：为确保配线配管工程的安全顺利进行，特制定本安全技术交底，请所有参与施工人员认真学习并严格遵守。

六、交底内容：1. 施工前的准备工作- 人员培训：所有施工人员必须接受专业培训，了解配线配管工程的安全操作规程。

- 工具检查：施工前对所有施工工具进行检查，确保其完好无损，特别是绝缘工具。

- 施工现场：现场应设置明显的警示标志，施工区域应进行围挡，防止无关人员进入。

2. 施工过程中的安全措施- 绝缘保护：施工过程中，所有电线、电缆必须使用绝缘良好的导线，避免裸露。

- 接地保护：所有电气设备必须接地，防止漏电事故发生。

- 高空作业：进行高空配线配管作业时，必须使用安全带，并确保安全绳索固定牢固。

- 机械操作：使用机械设备时，必须按照操作规程进行，并确保机械设备的正常运行。

- 通风换气：在封闭空间内进行配线配管作业时，必须保证通风良好，防止一氧化碳中毒。

3. 材料管理- 所有电气材料必须符合国家标准，严禁使用不合格材料。

- 材料堆放：电气材料应分类堆放，标识清楚，避免混淆。

4. 火灾预防- 施工现场严禁吸烟，并配备消防器材。

- 使用明火作业时，必须办理动火作业许可证，并采取相应的安全措施。

5. 事故应急处理- 发生电气事故时，立即切断电源，并迅速采取急救措施。

- 报告事故：事故发生后，立即向相关部门报告，并做好事故调查和处理工作。

七、检查执行情况- 施工过程中，安全员应定期检查，确保安全措施得到有效执行。

- 发现安全隐患，立即整改，确保施工安全。

八、注意事项- 所有施工人员必须严格遵守安全操作规程，不得违章作业。

- 遇到特殊情况，应立即停止作业，待问题解决后方可继续施工。

九、签字确认- 施工单位代表：________- 施工人员代表：________- 安全员：________十、备注- 本安全技术交底适用于所有配线配管工程，如有未尽事宜，可另行补充。
