KBG管配管技术交底-02

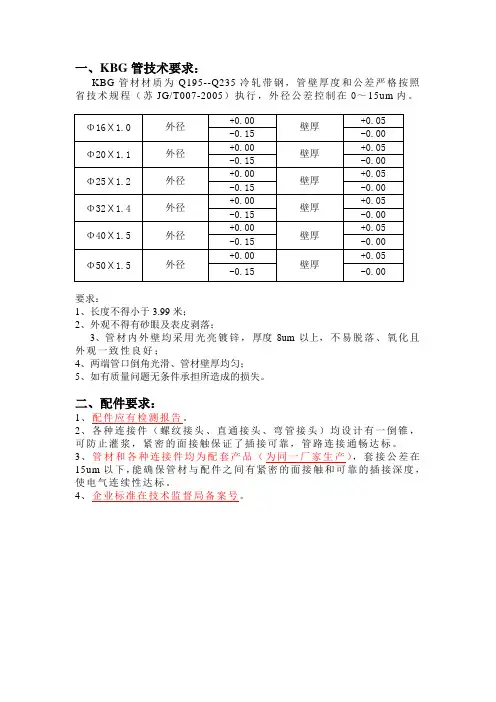

一、KBG管技术要求：
KBG管材材质为Q195--Q235冷轧带钢，管壁厚度和公差严格按照省技术规程（苏JG/T007-2005）执行，外径公差控制在0～15um内。

要求：
1、长度不得小于3.99米；
2、外观不得有砂眼及表皮剥落；
3、管材内外壁均采用光亮镀锌，厚度8um以上，不易脱落、氧化且外观一致性良好；
4、两端管口倒角光滑、管材壁厚均匀；
5、如有质量问题无条件承担所造成的损失。

二、配件要求：
1、配件应有检测报告。

2、各种连接件（螺纹接头、直通接头、弯管接头）均设计有一倒锥，可防止灌浆，紧密的面接触保证了插接可靠，管路连接通畅达标。

3、管材和各种连接件均为配套产品（为同一厂家生产），套接公差在15um以下，能确保管材与配件之间有紧密的面接触和可靠的插接深度，使电气连续性达标。

4、企业标准在技术监督局备案号。

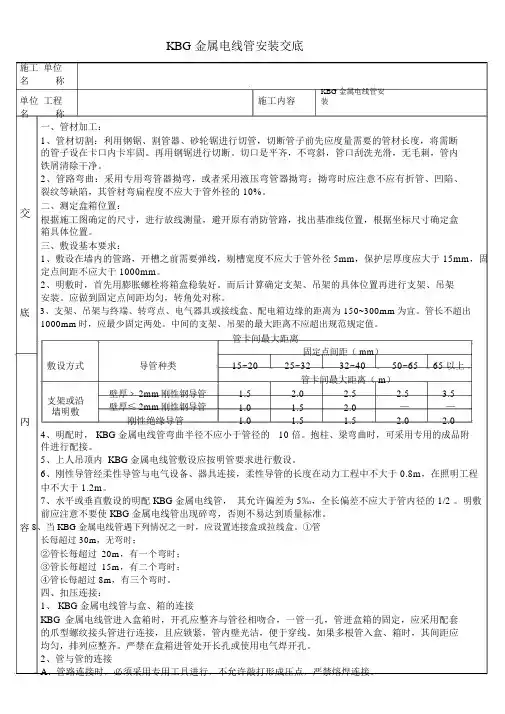

KBG金属电线管安装交底施工单位名称单位工程施工内容KBG金属电线管安装名称一、管材加工：交1、管材切割：利用钢锯、割管器、砂轮锯进行切管，切断管子前先应度量需要的管材长度，将需断的管子设在卡口内卡牢固。

再用钢锯进行切断。

切口是平齐，不弯斜，管口刮洗光滑，无毛刺，管内铁屑清除干净。

2、管路弯曲：采用专用弯管器拗弯，或者采用液压弯管器拗弯；拗弯时应注意不应有折管、凹陷、裂纹等缺陷，其管材弯扁程度不应大于管外径的 10%。

二、测定盒箱位置：根据施工图确定的尺寸，进行放线测量，避开原有消防管路，找出基准线位置，根据坐标尺寸确定盒箱具体位置。

三、敷设基本要求：1、敷设在墙内的管路，开槽之前需要弹线，剔槽宽度不应大于管外径 5mm，保护层厚度应大于 15mm，固定点间距不应大于 1000mm。

2、明敷时，首先用膨胀螺栓将箱盒稳装好。

而后计算确定支架、吊架的具体位置再进行支架、吊架安装。

应做到固定点间距均匀，转角处对称。

底3、支架、吊架与终端、转弯点、电气器具或接线盒、配电箱边缘的距离为 150~300mm为宜。

管长不超出1000mm时，应最少固定两处。

中间的支架、吊架的最大距离不应超出规范规定值。

管卡间最大距离固定点间距（ mm）敷设方式导管种类15~2025~3232~4050~6565 以上管卡间最大距离（ m）支架或沿壁厚﹥ 2mm刚性钢导管 1.5 2.0 2.5 2.5 3.5壁厚≤ 2mm刚性钢导管 1.0 1.5 2.0——墙明敷刚性绝缘导管 1.0 1.5 1.5 2.0 2.0内10 倍。

抱柱、梁弯曲时，可采用专用的成品附4、明配时， KBG金属电线管弯曲半径不应小于管径的件进行配接。

5、上人吊顶内 KBG金属电线管敷设应按明管要求进行敷设。

6、刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中不大于 0.8m，在照明工程中不大于 1.2m。

7、水平或垂直敷设的明配 KBG金属电线管，其允许偏差为 5‰，全长偏差不应大于管内径的 1/2 。

一、交底对象本次安全技术交底对象为参与管道二次配管施工的所有人员，包括但不限于施工人员、监理人员、技术人员等。

二、交底目的为确保管道二次配管施工过程中的安全，预防事故发生，提高施工质量，特进行安全技术交底。

三、交底内容1. 施工现场安全常规教育（1）所有施工人员必须进行入场前的安全教育，考试合格后，成绩造册登记，方能上岗。

（2）施工人员进入现场必须佩戴合格的安全帽，系好帽带，锁好扣带。

（3）施工人员在作业活动中严禁穿拖鞋、赤背（女职工禁止穿高跟鞋）。

（4）施工人员在施工现场禁止吸烟、追逐打闹，禁止酗酒后进入施工现场。

（5）施工人员必须遵守国家的法律、法规和企业的规章制度以及劳动纪律。

2. 管道施工与安装（1）管道的运输工具必须符合要求，在运输过程中必须把管道捆绑牢固，防止掉下伤人。

（2）露天沟槽内管道安装，首先要检查沟槽的深度、宽度是否符合技术交底要求，该放坡的要按比例放坡，不得偷工减料，违章作业。

（3）管道敷设前，应对管道进行外观检查，确保管道无损坏、变形等质量问题。

（4）管道敷设过程中，应保持管道的垂直度和水平度，避免管道扭曲、变形。

（5）管道连接处应牢固，密封性能良好，防止泄漏。

3. 焊接作业安全（1）对管道进行焊接，电焊工必须持有效证件上岗，开用火证，设防火设施。

（2）电焊机要做到上盖下垫（防雨、防晒、防砸），要有漏电保护节能器，双线到位，二次线不得超过30米。

（3）焊把线不得有破损和裸露现象，把周围的易燃易爆物品清理干净，防止火灾。

（4）在沟内焊接过程中，地面一定要有旁站人员，如有危险立即通知焊工，防止安全事故发生。

（5）电焊工要正确使用劳动保护用品，穿工作服、绝缘鞋，戴绝缘手套、护目镜。

4. 防护措施（1）施工现场各类防护设施、机械设备、临时用电、脚手架等均需严格验收后，方可挂牌使用。

（2）要制定对施工现场危险部位的安全监控措施。

（3）根据实际需要及有关规定张挂各类安全标志、警告牌、安全标语等，渲染施工现场的安全气氛。

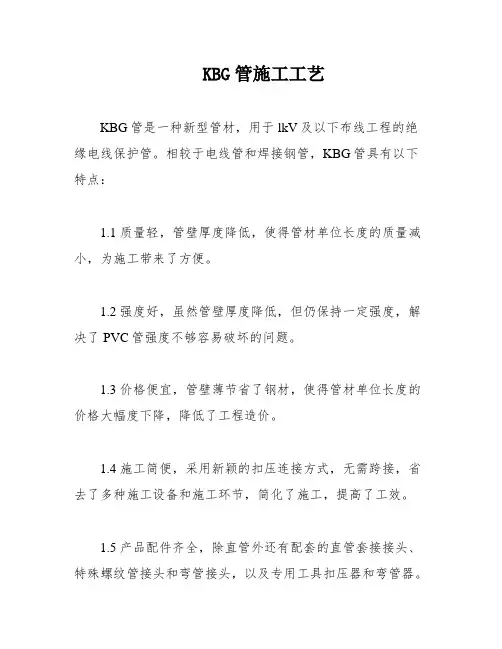

KBG管施工工艺KBG管是一种新型管材，用于lkV及以下布线工程的绝缘电线保护管。

相较于电线管和焊接钢管，KBG管具有以下特点：1.1 质量轻，管壁厚度降低，使得管材单位长度的质量减小，为施工带来了方便。

1.2 强度好，虽然管壁厚度降低，但仍保持一定强度，解决了PVC管强度不够容易破坏的问题。

1.3 价格便宜，管壁薄节省了钢材，使得管材单位长度的价格大幅度下降，降低了工程造价。

1.4 施工简便，采用新颖的扣压连接方式，无需跨接，省去了多种施工设备和施工环节，简化了施工，提高了工效。

1.5 产品配件齐全，除直管外还有配套的直管套接接头、特殊螺纹管接头和弯管接头，以及专用工具扣压器和弯管器。

1.6 安全施工，无需焊接设备，杜绝了火灾隐患，确保了施工现场的安全施工。

在KBG管的敷设工程中，明暗敷设和吊顶内敷设的施工技术都十分重要。

对于暗管敷设工程，需要进行材料的进场检验、测线定位、预制弯管和螺纹管接头、槽开孔、箱盒紧固、管路敷设和管路固定等步骤。

在进场检验中，需要保证进场的KBG管符合国家现行技术标准的规定，并进行外观检查。

管材及连接附件应符合规定，包括型号、规格、产品标志、金属内外壁镀层、壁厚均匀、管口平整等要求。

KGB管在墙体或混凝土内敷设时，管路与墙体或混凝土表面净距不应小于15mm。

虽然KGB管可不设跨接线，但由于管壁薄，不应作为电气设备的接地线。

以上是根据KGB管在工程施工中的特点总结出的施工安装技术。

在我们公司的施工工程中，这些技术已作为施工工艺标准，取得了良好效果。

KGB管的应用可以确保电气连接，保证施工质量，减少工程造价，加快施工进度。

作为一种新型管材，KGB管以其技术先进、结构合理、施工方便等特点，在工程中被广泛推广应用，具有较好的技术经济性能。

薄壁镀锌钢管（JDG、KBG）可用于新建和改造工程中的照明、动力、电话、消防等系统的管路敷设。

可以进行明敷设和暗敷设，可敷设于墙体内，也可敷设于吊顶内。

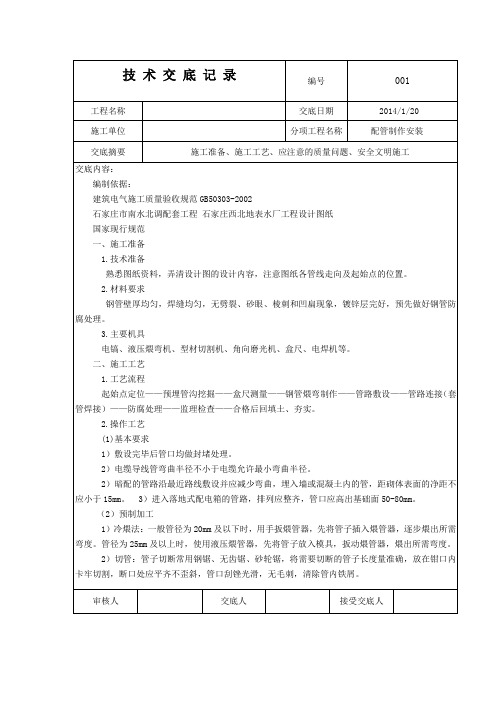

编号001 工程名称交底日期2014/1/20施工单位分项工程名称配管制作安装交底摘要施工准备、施工工艺、应注意的质量问题、安全文明施工交底内容：编制依据：建筑电气施工质量验收规范GB50303-2002石家庄市南水北调配套工程石家庄西北地表水厂工程设计图纸国家现行规范一、施工准备1.技术准备熟悉图纸资料，弄清设计图的设计内容，注意图纸各管线走向及起始点的位置。

2.材料要求钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象，镀锌层完好，预先做好钢管防腐处理。

3.主要机具电镐、液压煨弯机、型材切割机、角向磨光机、盒尺、电焊机等。

二、施工工艺1.工艺流程起始点定位——预埋管沟挖掘——盒尺测量——钢管煨弯制作——管路敷设——管路连接（套管焊接）——防腐处理——监理检查——合格后回填土、夯实。

2.操作工艺(1)基本要求1）敷设完毕后管口均做封堵处理。

2）电缆导线管弯曲半径不小于电缆允许最小弯曲半径。

2）暗配的管路沿最近路线敷设并应减少弯曲，埋入墙或混凝土内的管，距砌体表面的净距不应小于15mm。

3）进入落地式配电箱的管路，排列应整齐，管口应高出基础面50-80mm。

（2）预制加工1）冷煨法：一般管径为20mm及以下时，用手扳煨管器，先将管子插入煨管器，逐步煨出所需弯度。

管径为25mm及以上时，使用液压煨管器，先将管子放入模具，扳动煨管器，煨出所需弯度。

2）切管：管子切断常用钢锯、无齿锯、砂轮锯，将需要切断的管子长度量准确，放在钳口内卡牢切割，断口处应平齐不歪斜，管口刮锉光滑，无毛刺，清除管内铁屑。

审核人交底人接受交底人编号001 工程名称交底日期2014/1/20 施工单位分项工程名称配管制作安装交底摘要施工准备、施工工艺、应注意的质量问题、安全文明施工交底内容：3）套丝：采用套丝板、套管机，根据管外径选择相应板牙，将管子用台虎钳或龙门压架钳紧牢，再把绞板套在管端，均匀用力，不得过猛，随套随浇冷却液，套丝不乱不过长，清除渣屑，丝扣干净清晰，管径20mm及以下刊，应分二板套成，管径在25mm及以上时，应分三板套成。

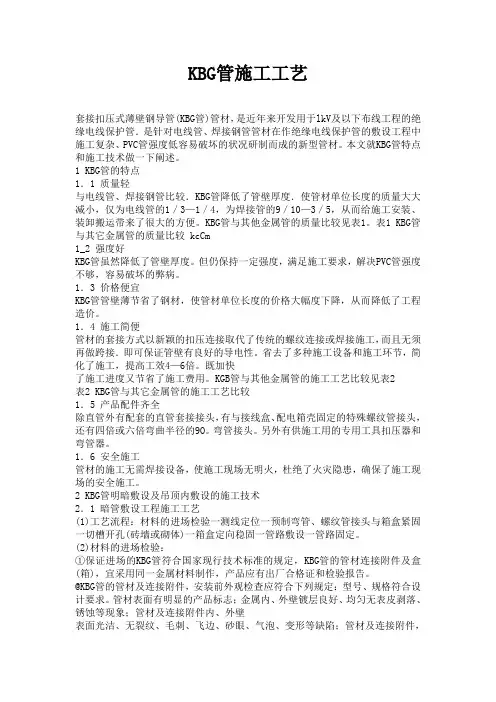

KBG管施工工艺套接扣压式薄壁钢导管(KBG管)管材，是近年来开发用于lkV及以下布线工程的绝缘电线保护管．是针对电线管、焊接钢管管材在作绝缘电线保护管的敷设工程中施工复杂、PVC管强度低容易破坏的状况研制而成的新型管材。

本文就KBG管特点和施工技术做一下阐述。

1 KBG管的特点1．1 质量轻与电线管、焊接钢管比较．KBG管降低了管壁厚度．使管材单位长度的质量大大减小，仅为电线管的1／3—1／4，为焊接管的9／10—3／5，从而给施工安装、装卸搬运带来了很大的方便。

KBG管与其他金属管的质量比较见表1。

表1 KBG管与其它金属管的质量比较 kcCm1_2 强度好KBG管虽然降低了管壁厚度。

但仍保持一定强度，满足施工要求，解决PVC管强度不够，容易破坏的弊病。

1．3 价格便宜KBG管管壁薄节省了钢材，使管材单位长度的价格大幅度下降，从而降低了工程造价。

1．4 施工简便管材的套接方式以新颖的扣压连接取代了传统的螺纹连接或焊接施工，而且无须再做跨接．即可保证管壁有良好的导电性。

省去了多种施工设备和施工环节，简化了施工，提高工效4—6倍。

既加快了施工进度又节省了施工费用。

KGB管与其他金属管的施工工艺比较见表2表2 KBG管与其它金属管的施工工艺比较1．5 产品配件齐全除直管外有配套的直管套接接头，有与接线盒、配电箱壳固定的特殊螺纹管接头，还有四倍或六倍弯曲半径的9O。

弯管接头。

另外有供施工用的专用工具扣压器和弯管器。

1．6 安全施工管材的施工无需焊接设备，使施工现场无明火，杜绝了火灾隐患，确保了施工现场的安全施工。

2 KBG管明暗敷设及吊顶内敷设的施工技术2．1 暗管敷设工程施工工艺(1)工艺流程：材料的进场检验一测线定位一预制弯管、螺纹管接头与箱盒紧固一切槽开孔(砖墙或砌体)一箱盒定向稳固一管路敷设一管路固定。

(2)材料的进场检验：①保证进场的KBG管符合国家现行技术标准的规定，KBG管的管材连接附件及盒(箱)，宜采用同一金属材料制作，产品应有出厂合格证和检验报告。

配管技术交底一、工程概述本次配管工程涵盖了建筑物内部的电气配管、给排水配管以及暖通空调配管等多个系统。

配管工作的质量将直接影响到整个建筑物的使用功能和安全性，因此必须严格按照设计要求和施工规范进行操作。

二、施工准备1、技术准备施工人员应熟悉施工图纸，了解设计意图和相关技术要求。

进行技术交底，确保施工人员掌握施工工艺和质量标准。

2、材料准备根据设计要求，准备好各类管材、管件、阀门等材料，并确保其质量合格。

管材应无裂缝、砂眼、变形等缺陷，管件应无损坏、变形等问题。

3、工具准备配备必要的施工工具，如弯管器、套丝机、切割机、电焊机等，并确保其性能良好。

测量工具如卷尺、水平仪、直角尺等应经过校验，精度符合要求。

三、电气配管1、电线管敷设电线管应敷设在墙内、楼板内或吊顶内，敷设路径应符合设计要求。

暗敷的电线管应与土建施工密切配合，做好预留、预埋工作。

电线管的弯曲半径不应小于管外径的 6 倍，当埋设于地下或混凝土内时，弯曲半径不应小于管外径的 10 倍。

电线管的连接应采用管箍连接或套接紧定式连接，连接处应密封良好，防止渗漏。

2、线槽敷设线槽应安装牢固，横平竖直，其固定点间距不应大于 2m。

线槽的接口应平整，接缝处应紧密平直，无扭曲变形。

线槽内的电线应排列整齐，无绞拧现象，电线的截面积不应超过线槽截面积的 40%。

四、给排水配管1、给水管敷设给水管应采用热熔连接或卡压连接，连接应牢固、密封良好。

给水管的敷设应符合设计要求，尽量避免穿越伸缩缝、沉降缝等部位。

当给水管必须穿越伸缩缝、沉降缝时，应采取相应的补偿措施。

给水管安装完毕后，应进行水压试验，试验压力应符合设计要求。

2、排水管敷设排水管应采用承插连接或粘接连接，连接处应密封良好。

排水管道的坡度应符合设计要求，严禁无坡或倒坡现象。

排水立管应每隔一层设置一个检查口，检查口中心距地面高度为1m。

排水管道安装完毕后，应进行通球试验和通水试验，确保排水畅通。

五、暖通空调配管1、风管制作与安装风管的制作应符合设计要求和相关规范的规定，板材的拼接应采用咬口连接或铆接。

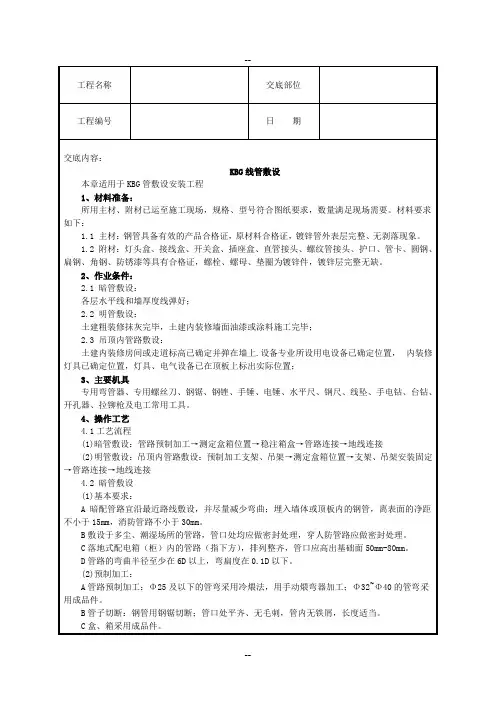

施工技术交底编号YXYY-技-006工程名称武汉亚洲项目交底日期年月日施工单位深圳海外装饰工程有限公司分项工程名称KBG管路预埋安装作业交底提要电气工程KBG管路预埋安装施工技术交底交底内容：(一)施工准备：1.作业条件1.1KBG配管应配合工程施工进度进行,合理安排配管与墙面、吊顶的施工工序,避免交叉打架现象。

2.材料要求2.1钢管:管材壁厚均匀、焊缝均匀,无劈裂、砂眼、棱刺和凹扁现象。

KBG管外表层完整无剥落现象,并有出厂合格证。

2.2管箍:管箍使用通丝管箍,丝扣清晰、不乱扣,镀锌层完整无剥落、无劈裂、两端光滑无毛刺,并有产品合格证。

2.3锁紧螺母、护口:锁紧螺母(根母)、护口外形完好无损,丝扣清晰并有产品合格证。

2.4铁制灯头盒、开关盒、接线盒等,金属盒板厚度应符合《建筑电气通用图集》(92DQ)的要求,镀锌层无剥落,无变形开焊,敲落孔完整无缺,面板安装孔与地线焊接脚齐全,并有出厂合格证、“CCC”认证标志和认证证书复印件。

2.5面板、盖板的规格、高与宽、安装孔距应与所用盒配套,外形完整无损,板面颜色均匀一致,并有出厂合格证。

2.6圆钢、扁钢、角钢等材质应符合国家现行标准要求,镀锌层完整无损,并有质量证明文件。

2.7螺栓、螺丝、胀管螺栓、螺母、垫圈等应使用镀锌件。

2.8其他材料(如电焊条、防锈漆)无过期变质现象。

3.主要机具3.1煨弯器、液压煨弯器、液压开孔器、压力案子、套丝扳、套丝机等。

3.2手锤、錾子、钢锯、扁锉、圆锉、半圆锉、活扳子等。

3.3手电钻、台钻、钻头、工具袋、高凳、电工常用工具等。

审核人交底人接受交底人施工技术交底编号YXYY-技-006工程名称武汉亚洲医院项目交底日期年月日施工单位深圳海外装饰工程有限公司分项工程名称KBG管路预埋安装作业交底提要电气工程KBG管路预埋安装施工技术交底交底内容：(二)质量要求：质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定：项序项目允许偏差或允许值主控项目1 金属导管的接地或接零第14.1.1-1,2条2 金属导管的连接一般项目1 埋地导管的选择和埋设处理2 导管的管口设置和处理3 电缆导管的弯曲半径4 金属导管的防腐5 绝缘导管的连接和保护6 柔性导管的长度、连接和接地(三)工艺流程(四)操作工艺1.熟悉图纸2.1不仅要读懂电气施工图,还要阅读建筑和结构施工图以及其他专业图纸,电气工程施工前要了解土建布局及建筑结构情况和电气配管与其他工种间的配合惰况。

技术交底记录表B2 编号：OYD-024金属导管的防腐第14.2.4条5 绝缘导管的连接和保护第14.2.9条6 柔性导管的长度、连接和接地第14.2.10条三、工艺流程四、操作工艺（一）熟悉图纸不仅要读懂电气施工图,还要阅读建筑和结构施工图以及其他专业图纸,电气工程施工前要了解土建布局及建筑结构情况和电气配管与其他工种间的配合惰况。

按照图纸及施工质量验收规范的规定,经过综合考虑.保持与其他管路的安全距离,确定盒(箱)的正确位置及管路的敷设部位和走向,以及在不同方向进出盒(箱)位置。

（二）测量管路、盒及吊杆的位置1、根据电气设计图纸以土建吊顶的水平高程线为基础并与其他专业配合(通风、空调)进行图纸会审,如有相互交叉、打架、距离不符合要求或接线不方便等情况提前制定技术措施,并及时办理洽商。

2、管路、盒的测量放线:按照管路横平竖直的原则,沿管路的垂直和水平方向进行顶板、墙壁的弹线定位,注意与其他管路相互间的最小距离。

用线坠找正,拉线确定管路距顶板的距离及接线盒的位置,并做好标识。

3、吊扦位置的测量:根据吊扦位置的确定原则和管子的终端、转弯中点(两侧)、接线盒两端的距离为150～250mm,固定点间距要求均匀,既不能过大,也不能过小,管子中间固定点的最大距离见下表。

敷设方式导管种类导管直径15～20 25～32 32～40 50～65 65以上管卡间最大距离（m）支架或沿墙明敷壁厚＞2mm刚性钢导管 1.5 2.0 2.5 2.5 3.5 壁厚≤2mm刚性钢导管 1.0 1.5 2.0 ——刚性绝缘导管 1.0 1.5 1.5 2.0 2.04、当吊顶有分格块线条时,灯位必须按吊顶块分布均匀,见图5-3。

（9）吊顶内管路敷设应保持与其他专业管线的最小距离:①当管路敷设在热水管下面时为0.2m,上面时为0.3m。

②当管路敷设在蒸汽管下面时为0.5m,上面时为lm。

当不能符合上列要求时,应采取隔热措施,对有保温措施的蒸汽管,上、下净距均可减少至0.2m。

一、交底目的为确保二次配管施工过程中的安全，预防安全事故的发生，特进行本次安全技术交底。

通过本次交底，使全体施工人员充分了解二次配管过程中的安全风险及预防措施，提高安全意识，确保施工顺利进行。

二、交底内容1. 施工前准备（1）施工人员需经过专业培训，掌握二次配管技术及安全操作规程。

（2）熟悉施工现场环境，了解施工区域的安全通道、消防设施等。

（3）检查施工工具、设备是否完好，确保施工过程中安全可靠。

2. 施工过程安全措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）施工过程中，不得擅自移动、拆除安全设施。

（3）高处作业时，必须使用安全绳，严禁攀爬脚手架或高处作业平台。

（4）施工人员不得酒后作业，不得在工作期间擅自离开施工区域。

（5）在施工现场，严禁吸烟、使用明火。

（6）施工过程中，如发现安全隐患，应立即停止施工，并向项目负责人报告。

3. 管道安装与连接（1）管道安装前，需检查管道材质、规格、尺寸是否符合设计要求。

（2）管道连接时，应确保接口严密，防止漏水、漏气。

（3）管道连接完成后，应进行试压、试漏，确保管道系统安全可靠。

4. 电气设备安装与调试（1）安装电气设备前，需检查设备是否完好，符合技术要求。

（2）电气设备安装过程中，应确保线路连接正确、牢固。

（3）电气设备调试过程中，应严格按照操作规程进行，确保设备运行正常。

5. 施工环境管理（1）施工现场应保持整洁，施工垃圾应及时清理。

（2）施工现场应设置安全警示标志，提醒施工人员注意安全。

（3）施工过程中，应保持施工区域通风良好，防止有害气体积聚。

三、注意事项1. 施工人员应严格遵守安全技术交底内容，提高安全意识。

2. 施工过程中，如发现安全隐患，应立即停止施工，并及时上报。

3. 施工项目负责人应定期对施工现场进行安全检查，确保施工安全。

4. 施工单位应加强施工人员的安全教育培训，提高施工人员的安全素质。

四、结语本次安全技术交底旨在提高施工人员的安全意识，预防安全事故的发生。

工程名称：施工单位：编号：2-01
工程名称：施工单位：编号：2-02
注：1.执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；2.企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；3.企业标准的质量水平不得低于国家施工质量验收规范的规定要求；4.施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；5交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。

工程名称：
施工单位：
编号：2-03。

KBG管安装操作要点KBG管是一种弯曲弧形，又称螺旋弧形钢管，适用于城市建设、市政管线、道路建设、矿山、水利、桥梁等各类工程中的水管、排水管、电力线管等的安装。

KBG管的安装操作要点关系到管线的质量和使用寿命，下面将详细介绍KBG管的安装操作要点。

一、材料准备1.KBG管：首先需要准备适量的KBG管，尺寸要符合设计要求，外表面应清洁，无明显损伤和腐蚀。

2.排水管井或接头构件：准备与KBG管连接的排水管井或接头构件，确保井口平整、无裂缝，井底应平整结实。

3.管道连接件：准备与KBG管连接的管道连接件，如弯头、三通、法兰等。

4.其他工具：如焊接设备、管道切割机、千斤顶、尺子、扳手、焊条等。

二、安装前的准备工作1.现场勘测：在进行KBG管安装前，需对工程现场进行勘测，确定管线敷设的路线和起止点。

2.安全防护：安装过程中需做好安全防护工作，佩戴好安全帽、手套、防护鞋等个人防护装备。

3.现场清理：清理管线敷设区域，确保无垃圾、障碍物。

4.准备工具：准备好需要使用的所有工具和材料，确保工作顺利进行。

（1）将KBG管放置在设计位置上，检查管道段以确保符合要求。

（2）根据设计要求进行管道段的对接，检查连接面是否平整。

（3）调整管道段的位置，使之符合设计要求。

2.KBG管的焊接（1）对接的管段需要进行预热处理，使其达到一定的温度。

（2）采用焊接设备进行焊接，确保焊接牢固。

（3）焊接结束后，进行焊缝外观检查，确保焊缝平整牢固。

3.KBG管的运输和吊装（1）采用合适的吊装设备进行管道的吊装，避免管道变形或受力过大。

（2）在运输过程中要注意避免碰撞和摩擦，避免损坏管道外表面。

4.KBG管的连接（1）采用适当的管道连接件对KBG管进行连接，确保连接处结实、密封。

（2）连接处进行防腐处理，增加管道的使用寿命。

5.KBG管的衔接（1）对相邻的KBG管段进行衔接，确保无缝连接。

（2）衔接处应进行密封处理，避免漏水。

（1）在管道安装完毕后，对管道进行固定，防止管道移动或变形。

kbg管施工这些注意事项你懂吗？老安装工总结的基础知识KBG管的使用范围是非常广泛的，很多人都知道房屋装修的时候就会使用到KBG 管这种建筑管材，但是不少消费者不清楚施工的时候要注意哪些问题，我们看看介绍吧。

kbg管施工必须注意这几点：KBG管是一种新型管道，主要用于电气照明、工业控制信号、自动仪表测量信号等。

为规范KBG穿孔管的施工和验收，中国工程建设标准化协会电工委员会编制了“薄壁夹压薄壁钢管施工验收规范”。

目前已通过中国工程建设标准化标准CECS 100：98的批准和实施。

1、KBG穿线管弯管敷设时，不得有褶皱、凹陷、裂纹等缺陷，管道弯曲平整度不应大于管道外径的10%。

2、当KBG穿孔管直径为25及以下时，两端压力点不应小于2；当管径为32或以上时，两端压力点应不小于3、夹点应对称，间距应均匀。

点的深度不应小于 1.0mm。

而屈曲是牢固的，表面是光滑的，管子是光滑的。

管壁压力形成的凹凸点不应有毛刺。

KBG穿孔管不易穿过建筑物、构筑物或设备的地基，必要时应采取单独的保护管道或其他措施。

4、当KBG穿线管穿过建筑物的沉降缝或伸缩缝时，应安装固定在两端的补偿装置。

5、KBG管道的敷设和KBG管道的施工及验收，除应符合本规范的规定外，还应符合国家有关规定。

6、水平或垂直接头安装的允许偏差为1.1.5，总长度偏差不应大于管内径的1/2。

7、在使用KBG穿孔管时，应布置整齐，固定点牢固，间距均匀。

8、当应用KBG穿线管时，固定点和终端所用设备，弯头中点，电器或箱边缘之间的距离应为150-300mm。

9、KBG管道埋入墙体或混凝土时，管道与墙体或混凝土表面的净距不应小于15 mm。

进入箱体(箱)时，10米KBG穿孔管应连接一个孔和一个管，螺纹接头应紧固。

管道与箱体之间的连接应采用I型螺纹接头，管道与箱体之间的连接应采用Ⅱ蜗牛蚊子接头(亦称爪螺纹接头)。

当管道与盒(箱)之间的连接符合上述规定时，不能在连接处设置交叉连接。

KBG管配管技术交底-021.5‰，全长偏差不应大于管内径的1/2（10）薄壁电线管路明敷设时，排列应整齐、固定牢固、间距均匀，其最大间距吊架、支架或沿墙敷设管径：16－20mm、1.0m，25－32mm、1.5m，40－50mm、2.0m。

用膨胀螺栓预制角钢支架或槽钢支架、预制C形钢支架、虎口夹、或P形卡、龙骨卡将吊杆，线管卡和出线盒和接线盒紧固到建筑结构上（11）不应将支架固定在管道、风管、机械设备或线管上。

没有业主或管理公司的书面许可，不得在结构钢件上钻孔或焊接。

不应用铁丝电线或扎带等来紧固线管，拆除所有用于临时固定线管支架的铁丝电线扎带等（12）敷设在吊顶内的薄壁电线管，当管径为ф16－20mm时，固定点间距可增大至1.5m （13）薄壁电线管路敷设时，其固定点与终端、弯头中点，电气器具或盒（箱）边缘的距离，应为150～300mm（14）薄壁电线管路进入落地式配电箱（柜）时，排列应整齐，管口高出配电箱（柜）基础面宜为50～80mm。

线管的切口应平整无毛刺（15）薄壁电线管路连接，管与套接管件连接紧密，内、外壁应光滑，无毛刺，应采用专用的压接工具连接，不应敲打形成压点，严禁熔焊连接（16）薄壁电线管路为水平敷设时，扣压点宜在管路上下方分别扣压；管路为垂直敷设时，扣压点宜在管路左、右侧分别扣压。

并适用于顶丝连接。

采用顶丝连接方式时，拧断螺丝应拧断（17）管径为ф25及以下时，每端压点不应少于2处；管径为ф32及以上时，每端扣压点不应少于3处。

扣压点应对称，间距均匀（18）扣压点深度不应小于1.0mm，扣压点应牢固，表面光滑，管内畅通。

管壁扣压点不应有毛刺。

扣压点应在连接处中心，扣压后，接口的缝隙，应采用封堵措施（19）薄壁电线管路埋入墙体或混凝土内时，与表面净距离不应小于15mm。

敷设在砖墙、砌体墙内的管路，剔槽宽度不应大于管外径5mm，固定点间距不应大于1m（20）轻钢龙骨隔墙内敷设的电线管，在穿过龙骨时应按右图开孔穿过（21）薄壁电线管进入盒（箱）时，应一孔一管，管与盒（箱）的连接，应采用瓜型螺纹接头管连接，应锁紧，内壁光洁，便于穿线。

一、工程名称：[请填写工程名称]二、工程编号：[请填写工程编号]三、施工部位或层次：[请填写施工部位或层次]四、施工内容及交底内容：一、安全常规教育：1. 所有施工人员必须接受入场前的安全教育，并经考试合格，成绩造册登记后，方可上岗。

2. 施工人员进入现场必须佩戴合格的安全帽，系好帽带，锁好扣带。

3. 严禁施工人员穿拖鞋、赤背（女职工禁止穿高跟鞋）进入施工现场。

4. 施工现场禁止吸烟、追逐打闹，禁止酗酒后进入施工现场。

5. 施工人员必须遵守国家法律法规、企业规章制度及劳动纪律。

二、管道二次配管安全技术要求：1. 材料与工具准备：- 所用PVC管材、管件必须符合国家标准，并有出厂合格证。

- 使用的工具应处于良好状态，如切割机、电钻等。

2. 施工前的准备工作：- 剔槽开洞时，不要用力过猛，以免造成墙面周围破碎。

洞口不宜剔得过大、过宽，避免造成土建结构缺陷。

- 管道敷设前，应对施工区域进行清理，确保无障碍物。

3. 管路敷设：- 管路敷设应按照设计图纸和施工规范进行，确保管道位置、走向正确。

- 管道敷设完成后，应立即进行保护，防止损坏。

4. 施工过程中的安全注意事项：- 拉设临时电源时，电线应架空，过道须用钢管保护，避免乱拖乱拉。

- 电箱内电气设备应完整无缺，设有漏电保护装置。

- 使用切割机、电钻等电动工具时，应确保接地良好，防止触电。

- 焊接作业时，应穿戴防护服、手套、护目镜等劳动保护用品，并设置防火设施。

5. 施工结束后的工作：- 管道敷设完成后，应进行试压检测，确保管道无泄漏。

- 对施工现场进行清理，确保无安全隐患。

三、应急措施：1. 如发生人员触电事故，应立即切断电源，进行急救。

2. 如发生火灾，应立即使用灭火器进行灭火，并拨打119报警。

3. 如发生其他安全事故，应立即停止施工，采取措施进行处置，并报告相关部门。

四、交底日期：[请填写交底日期]五、交底人：[请填写交底人姓名及职务]六、签字确认：[施工人员签字确认]注：本模板仅供参考，具体施工安全交底内容应根据实际情况进行调整。

KBG 管施工工艺及材料规格套接扣压式薄壁钢导管的应用KBG 管的优点是：1 ．分量轻：在保证管材的一定强度条件下，降低了管壁的厚度，使管材单位长度的分量大大减小，仅为电线管的；为焊接钢管的。

即电线管为它的 1.1~1.8 倍；焊接钢管为它的 2.7~4.1 倍，从而使施工安装、装卸搬运带来了很大的方便。

2．价格便宜：管壁由薄壁代替厚壁，节省了钢材，使管材单位长度的价格大幅度下降，从而降低了工程造价。

3．施工简便：管材的套接方式以新颖的扣压连接取代了传统的罗纹连接或者焊接施工，而且无须再做跨接，即可保证管壁有良好的导电性。

省去了多种施工设备和施工环节，简化了施工，提高4~6 倍工效。

既加快了施工进度又节省了施工费用。

4. 安全施工：管材的施工无需焊接设备，使施工现场无明火，杜绝了火灾隐患，确保了施工现场的安全施工。

5. 产品配件齐全：除直管外有配套的直管套接接头，有与接线盒、配电箱壳固定的特殊罗纹管接头，还有四倍或者六倍弯曲半径的90o弯管接头。

此外有供施工用的专用工具扣压器和弯管器。

套接扣压式薄壁钢导管 (KBG) 管的技术参数详见表一，导管及配件规格详见附录。

KBG 管与其它金属管材的分量比较和施工比较详见表二、表三。

套接扣压式薄壁钢导管技术参数 表一套接扣压式薄壁钢导管与其它金属管的分量比较 表二分量比=被比管材/套接扣压式薄壁钢导管套接扣压式薄壁电线管(DG ) 钢导管(KBG )重 量重 量重 量 分量比 (kg/m ) 比 (kg/m )0.370 1 0.562 1.50.469 1 0.765 1.60.590 1 1.035 1.80.911 1 1.335 1.51.424 1 1.611 1.1焊接钢管(G )重 量分量比(kg/m )1.251.632.423.133.84 3.4 3.54.1 3.42.7公 称口 径(mm )1620253240 公 称 内 孔 (%) 时 截 面 积外 径 内 径壁 厚重 量 内孔总截面口 径 (mm2)(mm) (mm) (mm) (kg/m) 积(mm2 )(mm) 33 27.5 22.516 16 14 1.0 0.370 153.9 50.8 42.3 34.620 20 18 1.0 0.469 254.5 84.0 70.0 57.325 25 23 1.0 0.590 415.5 137.1 114.3 93.532 32 29.6 1.2 0.911 745.1 245.9 204.9 167.640 40 37 1.5 1.424 1075.2 354.8 295.7 241.9套接扣压式薄壁钢导管与其它金属管的施工比较表三扣压式薄壁日本进口钢项目电线管焊接钢管管管连接方式扣压螺纹罗纹、熔焊罗纹、紧定配件有无无有导电通路自身连接做跨接做跨接做跨接设计应用1. 使用范围：(1)用于室内正常环境和在高温、多尘、有震动及有火灾危（wei）险的场所。

KBG管施工工艺套接扣压式薄壁钢导管(KBG管)管材，是近年来开发用于lkV及以下布线工程的绝缘电线保护管．是针对电线管、焊接钢管管材在作绝缘电线保护管的敷设工程中施工复杂、PVC管强度低容易破坏的状况研制而成的新型管材。

本文就KBG管特点和施工技术做一下阐述。

1KBG管的特点1．1质量轻与电线管、焊接钢管比较．KBG管降低了管壁厚度．使管材单位长度的质量大大减小，仅为电线管的1／3—1／4，为焊接管的9／10—3／5，从而给施工安装、装卸搬运带来了很大的方便。

KBG管与1_2KBG弊病。

1．3KBG1．4即可保既加快表2KBG1．51．62KBG2．1(1)(砖墙或砌体)(2)@KBG管材表面外壁表面光洁、无裂纹、毛刺、飞边、砂眼、气泡、变形等缺陷；管材及连接附件，壁厚均匀、管口平整、光滑。

③套接管件(直管接头，弯管接头)的长度，不小于管外径的2．5倍；套管管件中心呈现的凹型槽弧度均匀，位置正确，垂直。

④弯曲的管材及连接附件，弧度呈均匀状，且不应有折皱、凹陷、裂缝、弯曲、死弯等缺陷，管材焊缝处于外侧。

⑤扣压专用工具应配套，搬运灵活，便于操作。

(3)测线定位：①根据施工图纸确定箱、盒轴线位置，以土建弹出的水平线为基准，挂线找平，线坠找正，标出箱、盒实际位置。

成排、成列的箱、盒位置，应挂通线或十字线。

②暗配的电线管路宜沿最近的线路敷设，并减少弯曲．埋入墙体或混凝土内的导管，与墙体或混凝土的表面净距不应小于15mm。

(4)预制弯管、爪形螺纹管接头与箱盒紧固：①预制弯管可采用冷煨弯及定型弯管，一般管径25mm及以下时，可使用手扳煨管器．既将管子捅入煨管器，逐步煨出所需弯管；管径32mm及以下时，可使用液压弯管器。

②将爪形螺纹管接头与盒箱连接．使用专用搬子锁。

(5)切槽开孔：砖墙或砌体需切割槽时，应在槽两边弹线．用切割机及錾子剔槽。

槽宽比管外径大5mm为宜箱、盒孔不宜太大。

(6)(7)除十净1／232ram1．0film (8)。
