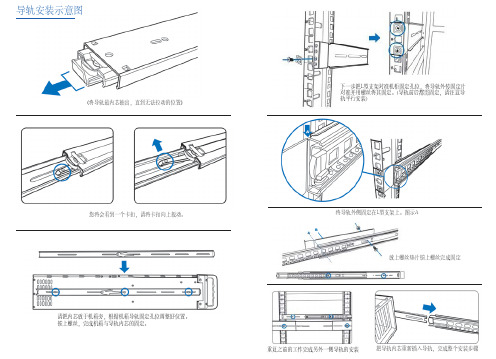

DELL机架式服务器导轨安装图释

DELLR730服务器配置RAID与安装服务器系统以及域的控制详细图⽂教程最近公司采购了⼀台DELL R730服务器，正好找到了下⾯的教程，特分享⼀下CPU：e5-2609 v3 内存2*8GB 硬盘：4*2TB 阵列卡：H330，忘记拍安装导轨及上架的图⽚了，这个已经装上机柜了。

⾸先开机进⾏RAID配置在启动界⾯显⽰按CTRL+R的画⾯的时候，按CTRL+R进⾏到虚拟磁盘管理器界⾯这⾥忘记拍图了，在⽹上找的图⽚⾸先进⼊到VG MGMT菜单（这⾥可以⽤CTRL+NT和CTRL+P切换菜单）按F2展开虚拟磁盘创建菜单选择create new VD创建新的虚拟磁盘RAID LEVEL选项，可以看到所⽀持的RAID级别，根据硬盘数量的不同，这⾥显⽰的也会有区别，我有4块2T硬盘，做RAID5。

这⾥选择RAID5回车确定。

由于划分RAID5后，硬盘总⼤⼩还有6TB，⼤于2TB不⽀持BIOS启动，先划分个⼩磁盘安装系统。

勾选要加⼊RAID的磁盘，在VD SIZE处输⼊磁盘容量做完RAID的效果CTRL+N切换到 PD MGMT菜单，可以看到磁盘的状态为ONLINE。

这⾥不⽤保存，直接ESC退出重启即可。

下⾯接着来安装操作系统，我这⾥安装的是WINDOWS SEVER 2008 R2重启到这个界⾯，按F10进⼊到Lifecycle Controller界⾯选择OS部署第⼀项是先设置RAID，由于刚才已经设置过了，所以选择下⾯的选项，直接安装系统。

（DELL客户不建议在这⾥做RAID，所以在开机时先按CTRL+R，在虚拟磁盘管理器界⾯配置了RAID。

）启动模式选择BIOS，选择系统为2008选择⼿动模式，把系统光盘放⼊光驱。

检查没有问题，点击完成并重启。

重启后，开始安装2008server此服务器主要⽤来做⽂件服务器，所以选择企业版完全安装，注意不要选为服务器核⼼安装了。

这⾥⼤家都知道了，选择⾃定义安装完毕，见到熟悉的登录界⾯。

ELL PowerEdge 2950 服务器 RAID 的详细配置方法（附图） (2011-12-17 11:09:12)标签： raid29502003分类： 操作系统本文记录了一次由三块 SAS 硬盘组建 RAID-5 并完成 WINDOWS 2003 SERVER 系统的完整过程。

１、开机，到RAID 卡自检画面时，按提示按“CTRL+R”键打开RAID 卡配置界面。

（注：如果增减了硬盘或调整了硬盘位置，开机到RAID 自检时会出现如下画面，按任意键保持这种改变继续；按“C”键加载RAID 配置工具重新配置。

如果你是要重新配置RAID 就按“C”，这样完成后，磁盘上的全部数据都会被删除）因为磁盘排列已经改变，打开的RAID配置工具显示虚拟硬盘０出错，见下图：２、打开RAID配置工具，如下图，这台服务器只有一个虚拟硬盘 Disk 0，由三块硬盘组成，容量272.250GB。

3、按上下光标键选中“Disk Group 0”，按“F2”键弹出配置菜单，通过光标键选择“Delete Disk Group”，按回车，删除此虚拟磁盘排列。

4、弹出警告确认框。

光标键定位“OK”按钮后回车执行删除。

（回车确定后，磁盘上的全部数据将被删除！）5、服务器上已没有任何硬盘排列存在了。

6、在“No Configuration Present”上按“F2”键弹出配置菜单，通过光标键选中“Create New VD”，回车，创建新的硬盘排列。

7、之后会打开如下所示硬盘排列配置对话框。

首先选择RAID类型：光标键（上、下、左、右、TAB）定位在“RAID Level”右侧蓝色矩形按钮上选择一个RAID类型后回车。

（到底允许组成哪种类型的RAID决定于你已插入的硬盘数量，如果下拉菜单中没有你想组建的RAID类型，说明接入计算机的硬盘数量不够或硬盘数量没有按规定必须成双数）8、选择好RAID类型后，在下方“Physical Disks”区选择挂入的硬盘：用上下光标键选中硬盘再按空格键挂载或卸载硬盘。

DELL双路服务器图解安装全过程不管企业规模如何一般来说企业内部都会有自己的网络服务，任何网络服务的运行都离不开服务器。

那么对于企业网络管理员来说如何安装服务器呢？相比普通计算机来说服务器在设置上又有哪些不同呢？安装服务器操作系统前要有哪些值得注意的地方呢？相比这些问题是中小企业网络管理员所关心的话题，那么今天就请各位IT168读者跟随笔者一起零距离体验DELL服务器安装全过程。

一、设备简介：笔者使用的是DELL公司出品的机架式服务器PowerEdge 2950，他属于双插槽、四核2U机架式服务器，处理类型为Intel Xeon 5310，速度是1.6GHz，内存容量是2G。

（如图1）图1正面能够看到电源按钮以及设备型号标识信息，在正面板有一个显示屏可以随时显示系统和设备运行状态。

同时在前面板依次提供了光驱和VGA接口，还有两个USB接口，下面则是硬盘架。

（如图2）图2在实际使用过程中我们点正面“i”按钮可以让显示屏在不同状态下进行切换，从而显示不同信息。

（如图3）图3PowerEdge 2950后面板提供的接口更多，从左向右依次是VGA接口，USB接口和两个千M以太网卡接口，同时在右边提供了双电源接口，保证设备具备双路供电系统让PowerEdge 2950可以更稳定的运行，电源的冗余也是服务器有别于普通计算机的一大特点。

（如图4）图4除了常规接口外在下排接口上方提供了扩展插槽，我们可以从图中看到写有PCI 2，PCI 3的字样，在日后运行过程中我们可以通过这些插槽针对PowerEdge 2950服务器进行升级。

（如图5）图5在PowerEdge 2950上部有一个锁扣，通过他可以将前面板锁死，同时PowerEdge 2950提供了三个SAS 接口的硬盘，这些硬盘都支持热插拔。

（如图6）图6PowerEdge 2950提供了三个硬盘协同工作，我们可以从前面板将这三个硬盘取出随意更换，不过由于日后三块硬盘要协同建立RAID5数据保护系统，所以一旦系统建立就不要随意更换了，否则重新建立所需时间会比较长。

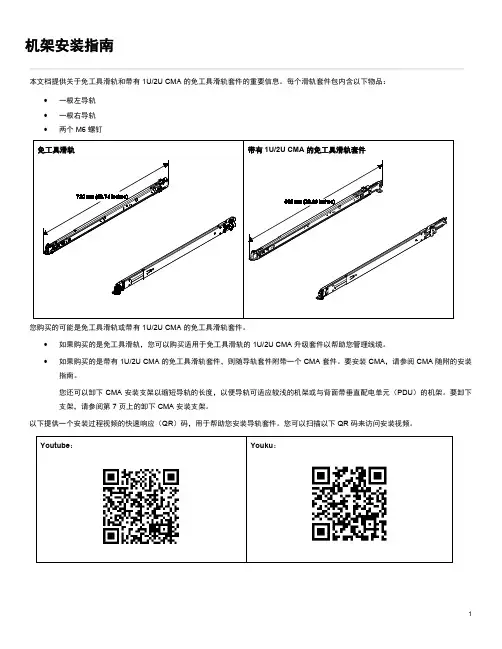

机架安装指南本文档提供关于免工具滑轨和带有 1U/2U CMA 的免工具滑轨套件的重要信息。

每个滑轨套件包内含以下物品：• 一根左导轨 • 一根右导轨 •两个 M6 螺钉您购买的可能是免工具滑轨或带有 1U/2U CMA 的免工具滑轨套件。

• 如果购买的是免工具滑轨，您可以购买适用于免工具滑轨的 1U/2U CMA 升级套件以帮助您管理线缆。

•如果购买的是带有 1U/2U CMA 的免工具滑轨套件，则随导轨套件附带一个 CMA 套件。

要安装 CMA ，请参阅 CMA 随附的安装指南。

您还可以卸下 CMA 安装支架以缩短导轨的长度，以便导轨可适应较浅的机架或与背面带垂直配电单元（PDU ）的机架。

要卸下支架，请参阅第 7 页上的卸下 CMA 安装支架。

以下提供一个安装过程视频的快速响应（QR ）码，用于帮助您安装导轨套件。

您可以扫描以下 QR 码来访问安装视频。

Youtube ：Youku ：请首先阅读以下准则有关安全和线缆连接信息，请查看机架随附的文档。

将服务器安装到机架前，请查看以下准则：• 将服务器装入满足以下要求的机架中：−正面安装凸缘和前门内侧之间相距至少 70 毫米（2.76 英寸）。

−机箱后壁与后门内侧之间相距至少 214 毫米（8.43 英寸）。

−正面安装凸缘和背面安装凸缘之间的最大距离为 864 毫米（34.00 英寸）。

−如果要将导轨和 0U PDU 安装到同一机架内，机架必须达到以下高度和深度要求：- 42U 或更高- 如果不安装 CMA，则深度至少为 1000 毫米（39.37 英寸）- 如果安装 CMA，则深度至少为 1200 毫米（47.24 英寸）• 服务器只能安装在门上有通风孔的机架中。

安装过程中请卸下机架门和侧面板，以便更容易进行操作。

• 从机架底部开始安排设备安装。

将最重的设备安装在机架底部。

• 有关室温要求，请参阅服务器的维护手册或设置指南。

• 请勿阻塞任何通风孔，通常 15 厘米（6 英寸）的空间可以提供正常的通风。

2U4路超高密度戴尔PE R810服务器拆解外观设计戴尔PowerEdge R810在外观设计上有强烈的戴尔特点，与戴尔此前推出的第十一代服务器其他产品如戴尔R710一脉相承（感兴趣的朋友可以看一下《设计优秀管理方便戴尔R710服务器评测》）。

戴尔PowerEdge R810的控制部分设计与其他的戴尔机架式服务器没有什么不同，都包括了电源开关、USB接口、VGA接口和一个用于系统设置和故障诊断的LED 显示屏，通过这个显示屏用户可以了解并进行服务器的基础硬件设置，如iDRAC卡的IP地址、网卡IP等等，而当系统硬件故障时该显示屏会变为黄色，并用简洁的语句提示用户出错的部位，减少诊断时间。

戴尔PowerEdge R810而在VGA接口的下边，是一个快速服务器代码的小牌，其可以插入服务器内部，不影响用户平时的使用，而当服务器出现故障时用户可以拨打戴尔的技术服务热线，输入上面的快速服务代码，呼叫中心便会迅速将电话转接到相应负责的工程师，实现快速响应，戴尔的电话支持是自身的一大特点，与同类厂商相比更显人性化，这与其一直以来坚持的电话直销体系不无关系。

戴尔PowerEdge R810的控制面板在LED显示屏的下面是一个光驱位，在本次送测的产品中没有配备光驱，但用户在购买时可以选购，光驱的安装也相当方便，无需借助螺丝刀等工具，服务器设计有托架，用户直接插入即可，非常简单。

戴尔PowerEdge R810配备的硬盘由于内部设计的原因，戴尔PowerEdge R810的前面板设计分成了上下两个部分，下面的部分完全是散热孔。

而在上面的部分除了控制台之外还提供了存储位置。

这款服务器提供了6个2.5英寸的硬盘位，本次送测的机器配备了4个转速15K的6Gb SAS硬盘，单盘容量147G。

戴尔PowerEdge R810后面板接下来我们再来看一下其后面板的设计，戴尔PowerEdge R810的后面板提供了不少的I/O接口，包括四个板载的千兆网络端口，两个USB接口、VGA接口、串口等，而除此之外，这款产品还提供了iDRAC Enterprise卡，除了一个百兆的管理网络端口之外还提供了一个SD卡插槽，可以放置操作系统宕机之后的紧急状态启动的备用系统，应对突发状况，而另外一个就是这款送测的产品提供了一个万兆的网卡，对于高性能网络来说非常必要。
