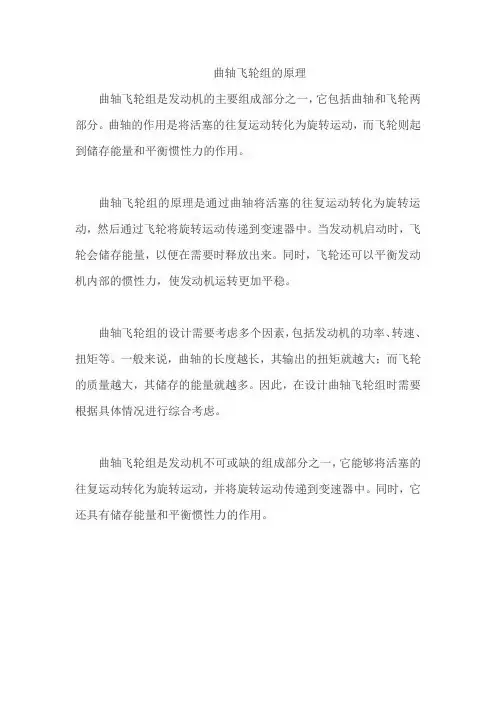

曲轴飞轮组的原理
曲轴飞轮组是发动机的主要组成部分之一，它包括曲轴和飞轮两部分。
曲轴的作用是将活塞的往复运动转化为旋转运动，而飞轮则起到储存能量和平衡惯性力的作用。
曲轴飞轮组的原理是通过曲轴将活塞的往复运动转化为旋转运动，然后通过飞轮将旋转运动传递到变速器中。
当发动机启动时，飞轮会储存能量，以便在需要时释放出来。
同时，飞轮还可以平衡发动机内部的惯性力，使发动机运转更加平稳。
曲轴飞轮组的设计需要考虑多个因素，包括发动机的功率、转速、扭矩等。
一般来说，曲轴的长度越长，其输出的扭矩就越大；而飞轮的质量越大，其储存的能量就越多。
因此，在设计曲轴飞轮组时需要根据具体情况进行综合考虑。
曲轴飞轮组是发动机不可或缺的组成部分之一，它能够将活塞的往复运动转化为旋转运动，并将旋转运动传递到变速器中。
同时，它还具有储存能量和平衡惯性力的作用。
曲轴飞轮组的结构及作用1. 介绍曲轴飞轮组是发动机中的一个重要部件，主要由曲轴和飞轮组成。
它在发动机的工作过程中起到了关键的作用，有助于平稳运转和提供额外的动力输出。
本文将详细介绍曲轴飞轮组的结构、主要部件以及其在发动机中的作用。
2. 结构2.1 曲轴曲轴是曲柄机构的核心部分，通常由一根长条状金属材料制成。
它具有多个凸起的曲柄，这些曲柄与活塞相连，并通过连杆将活塞运动转化为旋转运动。
曲轴通常由高强度合金钢制成，以承受高压力和高温环境下的工作条件。
它具有精确的加工表面和精确的几何形状，以确保平稳运转和最大效率。
2.2 飞轮飞轮是一个圆盘状零件，安装在曲轴末端，并与曲轴通过螺栓紧固在一起。
它通常由铸铁或铸钢制成，具有足够的质量和强度来存储和释放动能。
飞轮在发动机的工作过程中旋转，它通过惯性帮助平稳化发动机的运转，并提供额外的动力输出。
飞轮还用于平衡曲轴的旋转运动，减少振动和冲击力。
3. 作用曲轴飞轮组在发动机中起到了多个重要的作用，以下是其主要作用的详细解释：3.1 转换运动曲轴飞轮组通过连杆将活塞运动转化为旋转运动。
当活塞向下移动时，曲柄将活塞的线性运动转化为曲轴的旋转运动。
这种转换运动是发动机正常工作所必需的。
3.2 平稳化发动机运转飞轮具有足够的质量和惯性，在发动机工作过程中存储和释放能量。
当活塞向下推进时，它会给予飞轮一定程度的旋转能量。
在活塞再次向上移动之前，飞轮会释放这些能量，使得发动机保持平稳运转。
这种平稳化作用对于发动机的正常工作非常重要。
它可以减少发动机的颤振和冲击力，提高发动机的运行效率和寿命。
3.3 提供额外的动力输出飞轮也可以提供额外的动力输出。
当发动机需要额外的动力时，飞轮会释放其存储的能量，以提供额外的扭矩和转速。
这在启动发动机、加速或应对负载变化时非常有用。
3.4 平衡曲轴旋转运动曲轴旋转时会产生振动和不平衡力。
为了减少振动和提高发动机的平衡性，飞轮被设计成具有适当的质量和几何形状。
曲轴飞轮组的组成及作用1. 曲轴飞轮组的定义和概述曲轴飞轮组是一种机械装置，由曲轴和飞轮两部分组成。
曲轴是一根具有多个偏心圆柱体的旋转轴，而飞轮则是一个大而重的圆盘，通常位于曲轴的一端。
曲轴飞轮组广泛应用于内燃机、发电机和其他需要平稳运转的机械设备中。
曲轴飞轮组通过将引擎或发电机输出的旋转动力传递给外部设备，实现能量传输和平稳运转。
它具有以下重要作用：•平滑输出动力：曲轴飞轮组能够平滑地传递引擎或发电机输出的旋转动力，减少因动力突变而引起的震动和冲击。
•能量储存和平衡：飞轮作为一个重而大的旋转质量，具有惯性特性，能够存储能量并平衡非均匀动力输出。
•运动传感器：通过监测曲轴上的变化，如速度、加速度和位置等参数，可以实时监测和控制发动机的工作状态。
2. 曲轴的组成和作用曲轴是曲轴飞轮组的核心部件，主要由以下几个部分组成：2.1 主轴主轴是曲轴的主体部分，通常为一根长而细的圆柱体。
它通过一系列精密加工和热处理工艺制成，以保证其高强度和刚性。
2.2 曲柄曲柄是位于主轴上的一个或多个偏心圆柱体，通常有两个或更多。
曲柄与活塞连杆相连，将直线运动转化为旋转运动。
2.3 连杆连杆是连接曲柄和活塞之间的零件，使得活塞能够通过曲柄在主轴上进行旋转运动。
连杆通常由高强度合金钢制成，以承受高压力和高温环境下的工作条件。
2.4 主销主销是连接连杆和曲柄之间的关键零件。
它具有高强度和耐磨性，能够承受极大的冲击力和摩擦力。
曲轴通过以上组成部分的协同工作，将活塞的直线运动转化为旋转运动，并将能量传递给飞轮。
3. 飞轮的组成和作用飞轮是曲轴飞轮组中的另一个重要部分，主要由以下几个部分组成：3.1 轮盘轮盘是飞轮的主体部分，通常为一个大而厚重的圆盘状结构。
它由高强度合金钢制成，并具有良好的抗拉强度和耐磨性。
3.2 齿圈齿圈是位于轮盘边缘的一圈齿状结构，通常用于与发动机或发电机的启动系统配合。
它通过齿与齿之间的啮合，实现对曲轴飞轮组的启动和停止。
简述曲轴飞轮组的作用与组成。
曲轴飞轮组是一种重要的机械组件，用于在发动机的底部传送能量。
它包括一个曲轴、两个飞轮和一个曲轴齿轮。
它的功能是将活塞的往复运动转换成旋转运动。
组成：
1. 曲轴：曲轴是曲轴飞轮组的核心部分，它将活塞杆和缸体连接在一起，负责传送气缸的上下移动。
2. 曲轴齿轮：它是一种小型的止推轮，可以与曲轴配合使用，起到消除活塞和曲轴上施加的摩擦力，使活塞旋转循环。
3. 飞轮：曲轴飞轮组的另一部分是飞轮，它由两个主要部分组成，分别是除油轴和燃油轴。
作用：
1. 传输能量：曲轴飞轮组能够在发动机的底部进行能量传送，以便将活塞的往复运动转换为旋转运动。
2. 静音：曲轴飞轮组可以消除活塞和曲轴上施加的摩擦力，有效减少
发动机的噪声。
3. 增加机械效率：曲轴飞轮组可以使活塞旋转循环，消除对时间和活塞走向的影响，从而提高机械效率。
4. 增加耐久性：曲轴飞轮组使用有机油作润滑，从而延长曲轴的使用寿命。
曲轴飞轮组的组成和作用曲轴飞轮组是内燃机的关键组成部分，它由曲轴和飞轮两部分组成。
曲轴是一个承受和传递内燃机动力的重要机械元件，而飞轮则起到调节和平衡发动机转速的作用。
一、曲轴的组成与作用曲轴是一根呈一定几何形状的轴杆，它是内燃机的主动部件。
曲轴通常由多个曲柄和连杆组成，每个曲柄上都安装着一个连杆，而连杆的另一端则与活塞相连，从而形成了曲轴连动机构。
曲轴通过连杆将活塞上下运动的直线运动转换为曲轴的旋转运动。
曲轴的作用主要有以下几个方面：1. 将活塞的直线运动转换为旋转运动。
内燃机的活塞在气缸内做往复运动，通过连杆和曲柄的连接，这种直线运动被转换为曲轴的旋转运动，从而驱动其他附件的运动，如发电机、冷却水泵等。
2. 平衡振动和冲击力。
由于曲轴上连杆活塞的数量和排列方式，可使燃气发动机产生的冲击力和振动力达到平衡，减少发动机的震动和噪声。
3. 传递转矩和动力。
曲轴是发动机输出动力的主要部件之一，它将活塞的做功转化为曲轴的动力输出，进一步驱动机动车辆行驶。
4. 提供旋转惯性。
由于曲轴的特殊结构设计和材料选择，曲轴本身具有一定的质量和转动惯性，可以在发动机工作周期中平稳地输出动力，提高转速的稳定性。
二、飞轮的组成与作用飞轮是曲轴飞轮组中的另一个重要组成部分，它位于曲轴的尾端，具有圆盘状的外形。
飞轮的制造一般采用铸铁或钢材料，具有一定的质量和旋转惯性。
飞轮的作用有以下几个方面：1. 平衡转动的不均匀性。
在内燃发动机的供油、供气和燃烧等过程中，转矩会有一定的波动性，飞轮的旋转惯性可以起到平衡和减弱这种不均匀性的作用，保持内燃机的平稳运转。
2. 储存和释放机械能。
飞轮的旋转惯性使其能够储存曲轴转动时的机械能，在曲轴转矩减小或因外力作用而减速时，通过释放储存的机械能来平滑地补偿转矩，提高发动机的工作效率。
3. 启动发动机。
对于某些需要手摇启动的内燃机，如小型发电机组或农业机械等，飞轮还可以作为手摇启动装置的一部分。
曲轴飞轮组零部件的结构一、简介曲轴飞轮组是内燃机的重要组成部分，用于转换活塞上下运动为曲轴旋转运动，并平衡引擎的惯性力。
本文将对曲轴飞轮组的结构进行全面、详细、完整且深入的探讨。
二、曲轴曲轴是曲柄机构的核心部件，也是曲轴飞轮组的主要组成部分之一。
其主要结构包括：主轴颈、活塞销孔、连杆小头圆孔和使用情况。
2.1 主轴颈主轴颈是曲轴上的一系列轴颈，承受着来自连杆的轴向力和径向力。
其结构设计应满足高强度、高硬度和良好的润滑性能要求。
2.2 活塞销孔活塞销孔用于安装活塞销，通过曲柄摇臂机构将活塞的上下往复运动转换为曲轴的旋转运动。
活塞销孔的位置和大小需精确计算，以确保引擎的平衡性和相位准确性。
2.3 连杆小头圆孔连杆小头圆孔用于连接曲轴和连杆，将活塞运动传递给曲轴。
其结构设计要求具备足够的强度和刚度，以承受高压力和高速度的工作条件。
2.4 使用情况曲轴在引擎工作中受到较大的应力和压力，因此在设计和制造过程中，需进行强度、刚度和振动特性的综合分析，确保其正常工作和寿命。
三、飞轮飞轮是曲轴飞轮组的另一个重要组件，其结构和功能与曲轴紧密相连。
3.1 结构飞轮一般呈圆盘状，由轮缘、轮心和轮辐组成。
轮缘是飞轮最外部的圆形结构，具有足够的刚性和强度；轮心是飞轮的中心部分，连接着曲轴；轮辐连接着轮缘和轮心，起到连接和支撑的作用。
3.2 功能飞轮在工作过程中具有以下主要功能： - 平衡作用：通过飞轮的旋转运动，平衡引擎产生的不平衡力，减少震动和噪声。
- 传动作用：作为曲轴的传动元件，将活塞的上下运动转化为曲轴的旋转运动，推动机械装置的工作。
- 贮能作用：飞轮可在发动机运行过程中贮存能量，在发动机怠速或负载变化时，提供附加动力。
3.3 制造工艺飞轮的制造工艺一般包括铸造、锻造和机械加工等步骤。
铸造是最常用的工艺，可以生产大型和复杂形状的飞轮；锻造工艺可提高飞轮的强度和刚度；机械加工工艺则用于加工飞轮的孔和表面。
四、其他零部件除了曲轴和飞轮，曲轴飞轮组还包括其他一些重要的零部件。
简述曲轴飞轮组的组成
曲轴飞轮组是指由曲轴和飞轮组成的机械装置，常见于内燃机等工程设备中。
曲轴是一根具有凸轮和连杆支承孔的圆柱形轴，用于将动力传递给连杆，将往复运动转化为旋转运动。
飞轮则是一个重量较大的圆盘状部件，由于质量和惯性的关系，能够贮存和释放机械能量，起到稳定转动的作用。
曲轴飞轮组的组成包括曲轴、连杆、飞轮三个主要部分：
1. 曲轴：曲轴是一个长轴，通常由高强度合金钢制成。
曲轴的一端连接发动机的活塞和连杆，将其上下运动转化为旋转运动。
而在另一端，曲轴通过主轴承连接到机壳，确保其稳定的回转。
2. 连杆：连杆是将曲轴上的旋转运动转化为活塞的上下往复运动的零件。
连杆一端和曲轴连接，一端和活塞连接，通过连杆轴承来保持连杆与曲轴的连接和运动稳定。
3. 飞轮：飞轮是安装在曲轴的尾部的一个重量较大的圆盘状部件。
飞轮具有较大的质量和惯性，它可以储存和释放机械能量，并提供连续稳定的转动。
飞轮还具有平衡转动的作用，可以减少曲轴的振动和冲击力，提高系统的平稳性和工作效率。
除了曲轴、连杆和飞轮之外，曲轴飞轮组还包括一些其他的附件和部件，如曲轴轴承、飞轮螺栓、飞轮瓦等。
这些部件协同工作，使得曲轴飞轮组能够实现良好的动力传递效果，提高内燃机等设备的工作性能。
曲轴飞轮组的结构
曲轴飞轮组是一种机械传动机构，它由曲轴、飞轮和轴承等零件组成。
曲轴将燃气发动机的线性运动转化为旋转运动，然后通过飞轮将能量储存在机械系统中，保证发动机的稳定运转。
曲轴飞轮组主要用于汽车、工程机械、船用发动机等各种内燃机的动力传递。
1. 曲轴
曲轴是曲柄机构的核心部件，它是一根长条形的金属杆，具有一定的弹性和强度。
曲轴上通常有几个曲柄套，每个曲柄套上有一个活塞杆连接。
曲轴的转动必须具备足够的强度和刚性，以保证发动机的高速运转和长时间使用。
2. 飞轮
飞轮是曲轴飞轮组中的另一重要部件，也称为惯性轮。
它有助于减缓曲轴摆臂的反弹以及触底的冲击力。
飞轮通常由铸铁或钢板制成，它的质量和大小都很重要，既要保证转动稳定，又要承受机械冲击和重载。
3. 轴承
轴承是接受轴的上下载荷并减小轴与底板之间的摩擦力的部件。
在曲轴飞轮组中，轴承的作用是支撑曲轴并减小其与机身之间的摩擦力。
轴承的材料和结构都需要在高负荷和高转速环境下具备足够的强度和耐磨性。
4. 传动系统
曲轴飞轮组的传动系统包括连杆、齿轮、传动带或链条等。
它们将曲轴的旋转运动传递到齿轮箱、主轴或其他旋转部件中。
传动系统需要具备良好的传动效率和噪音、振动控制能力。
不同的传动方式适用于模型机到巨型船舶的各种应用场景。
总之，曲轴飞轮组是一项重要的机械传动技术，广泛应用于各种内燃机设备中。
其结构包括曲轴、飞轮、轴承和传动系统等几个关键部件。
它们的设计和制造需要考虑到机械机构的工作环境和性能要求，以确保高效、安全和可靠的传动效果。
曲轴飞轮组的功用及构造 Prepared on 22 November 2020
驾驶员理论学习教案曲轴飞轮组的功用及构造
类型：驾驶员理论学习
时间：
地点：学习室
授课人：胡鹏
后勤汽车分队
第二节曲轴飞轮组的功用及构造曲轴飞轮组由曲轴、曲轴正时齿轮、扭转减震器、皮带轮，飞轮等组成。
一、曲轴
功用：将活塞连杆组传来的气体作用力转变成曲轴的旋转力矩对外输出，并驱动发动机的配器机构及其他辅助装置等机件工作。
机构：由主轴颈、连杆轴径，曲轴臂，平衡轴、前端和后端等部件组成。
二、飞轮
功用：储存做功行程的能量，用于在其他行程中克服阻力，完成发动机工作循环，使曲轴均匀地旋转，并提高发动机短时超复核工作能力，使汽车容易起步。
机构：飞轮是一个很重的铸铁圆盘，外缘有启动齿圈，边缘外侧通常刻有第一缸活塞位于上止点的正式记号，或者，供油提前角刻度线，用于确认活塞行程上止点和调整供油提前角。
三、曲轴扭转减震器
功用：吸收曲轴扭转减振器震动产生的能量，从而消减流转转动。
扭转减震器一般安装在曲轴前端。
发动机上应用广泛的是橡胶摩擦式扭转减震器，如解放、东风柴油机，此外还有摩擦片式扭转减震器。
