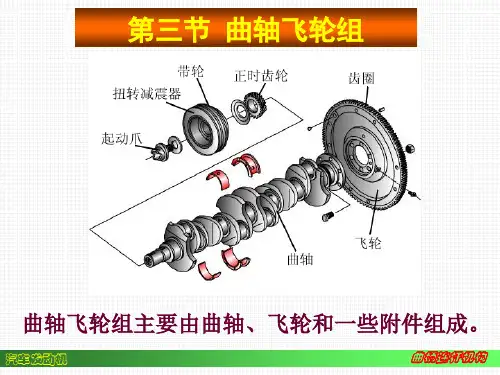

曲轴飞轮组的组成及作用1. 曲轴飞轮组的定义和概述曲轴飞轮组是一种机械装置,由曲轴和飞轮两部分组成。
曲轴是一根具有多个偏心圆柱体的旋转轴,而飞轮则是一个大而重的圆盘,通常位于曲轴的一端。
曲轴飞轮组广泛应用于内燃机、发电机和其他需要平稳运转的机械设备中。
曲轴飞轮组通过将引擎或发电机输出的旋转动力传递给外部设备,实现能量传输和平稳运转。
它具有以下重要作用:•平滑输出动力:曲轴飞轮组能够平滑地传递引擎或发电机输出的旋转动力,减少因动力突变而引起的震动和冲击。
•能量储存和平衡:飞轮作为一个重而大的旋转质量,具有惯性特性,能够存储能量并平衡非均匀动力输出。
•运动传感器:通过监测曲轴上的变化,如速度、加速度和位置等参数,可以实时监测和控制发动机的工作状态。
2. 曲轴的组成和作用曲轴是曲轴飞轮组的核心部件,主要由以下几个部分组成:2.1 主轴主轴是曲轴的主体部分,通常为一根长而细的圆柱体。
它通过一系列精密加工和热处理工艺制成,以保证其高强度和刚性。
2.2 曲柄曲柄是位于主轴上的一个或多个偏心圆柱体,通常有两个或更多。
曲柄与活塞连杆相连,将直线运动转化为旋转运动。
2.3 连杆连杆是连接曲柄和活塞之间的零件,使得活塞能够通过曲柄在主轴上进行旋转运动。
连杆通常由高强度合金钢制成,以承受高压力和高温环境下的工作条件。
2.4 主销主销是连接连杆和曲柄之间的关键零件。
它具有高强度和耐磨性,能够承受极大的冲击力和摩擦力。
曲轴通过以上组成部分的协同工作,将活塞的直线运动转化为旋转运动,并将能量传递给飞轮。
3. 飞轮的组成和作用飞轮是曲轴飞轮组中的另一个重要部分,主要由以下几个部分组成:3.1 轮盘轮盘是飞轮的主体部分,通常为一个大而厚重的圆盘状结构。
它由高强度合金钢制成,并具有良好的抗拉强度和耐磨性。
3.2 齿圈齿圈是位于轮盘边缘的一圈齿状结构,通常用于与发动机或发电机的启动系统配合。
它通过齿与齿之间的啮合,实现对曲轴飞轮组的启动和停止。
简述曲轴飞轮组的作用与组成。
曲轴飞轮组是一种重要的机械组件,用于在发动机的底部传送能量。
它包括一个曲轴、两个飞轮和一个曲轴齿轮。
它的功能是将活塞的往复运动转换成旋转运动。
组成:
1. 曲轴:曲轴是曲轴飞轮组的核心部分,它将活塞杆和缸体连接在一起,负责传送气缸的上下移动。
2. 曲轴齿轮:它是一种小型的止推轮,可以与曲轴配合使用,起到消除活塞和曲轴上施加的摩擦力,使活塞旋转循环。
3. 飞轮:曲轴飞轮组的另一部分是飞轮,它由两个主要部分组成,分别是除油轴和燃油轴。
作用:
1. 传输能量:曲轴飞轮组能够在发动机的底部进行能量传送,以便将活塞的往复运动转换为旋转运动。
2. 静音:曲轴飞轮组可以消除活塞和曲轴上施加的摩擦力,有效减少
发动机的噪声。
3. 增加机械效率:曲轴飞轮组可以使活塞旋转循环,消除对时间和活塞走向的影响,从而提高机械效率。
4. 增加耐久性:曲轴飞轮组使用有机油作润滑,从而延长曲轴的使用寿命。
曲轴飞轮组的组成和作用曲轴飞轮组是内燃机的关键组成部分,它由曲轴和飞轮两部分组成。
曲轴是一个承受和传递内燃机动力的重要机械元件,而飞轮则起到调节和平衡发动机转速的作用。
一、曲轴的组成与作用曲轴是一根呈一定几何形状的轴杆,它是内燃机的主动部件。
曲轴通常由多个曲柄和连杆组成,每个曲柄上都安装着一个连杆,而连杆的另一端则与活塞相连,从而形成了曲轴连动机构。
曲轴通过连杆将活塞上下运动的直线运动转换为曲轴的旋转运动。
曲轴的作用主要有以下几个方面:1. 将活塞的直线运动转换为旋转运动。
内燃机的活塞在气缸内做往复运动,通过连杆和曲柄的连接,这种直线运动被转换为曲轴的旋转运动,从而驱动其他附件的运动,如发电机、冷却水泵等。
2. 平衡振动和冲击力。
由于曲轴上连杆活塞的数量和排列方式,可使燃气发动机产生的冲击力和振动力达到平衡,减少发动机的震动和噪声。
3. 传递转矩和动力。
曲轴是发动机输出动力的主要部件之一,它将活塞的做功转化为曲轴的动力输出,进一步驱动机动车辆行驶。
4. 提供旋转惯性。
由于曲轴的特殊结构设计和材料选择,曲轴本身具有一定的质量和转动惯性,可以在发动机工作周期中平稳地输出动力,提高转速的稳定性。
二、飞轮的组成与作用飞轮是曲轴飞轮组中的另一个重要组成部分,它位于曲轴的尾端,具有圆盘状的外形。
飞轮的制造一般采用铸铁或钢材料,具有一定的质量和旋转惯性。
飞轮的作用有以下几个方面:1. 平衡转动的不均匀性。
在内燃发动机的供油、供气和燃烧等过程中,转矩会有一定的波动性,飞轮的旋转惯性可以起到平衡和减弱这种不均匀性的作用,保持内燃机的平稳运转。
2. 储存和释放机械能。
飞轮的旋转惯性使其能够储存曲轴转动时的机械能,在曲轴转矩减小或因外力作用而减速时,通过释放储存的机械能来平滑地补偿转矩,提高发动机的工作效率。
3. 启动发动机。
对于某些需要手摇启动的内燃机,如小型发电机组或农业机械等,飞轮还可以作为手摇启动装置的一部分。

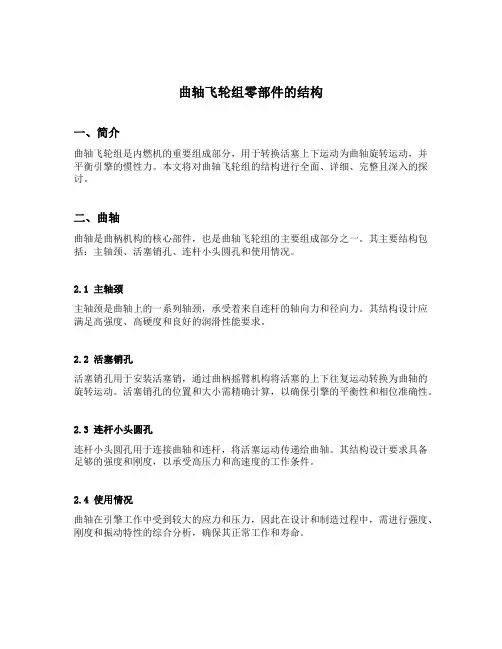

曲轴飞轮组零部件的结构一、简介曲轴飞轮组是内燃机的重要组成部分,用于转换活塞上下运动为曲轴旋转运动,并平衡引擎的惯性力。
本文将对曲轴飞轮组的结构进行全面、详细、完整且深入的探讨。
二、曲轴曲轴是曲柄机构的核心部件,也是曲轴飞轮组的主要组成部分之一。
其主要结构包括:主轴颈、活塞销孔、连杆小头圆孔和使用情况。
2.1 主轴颈主轴颈是曲轴上的一系列轴颈,承受着来自连杆的轴向力和径向力。
其结构设计应满足高强度、高硬度和良好的润滑性能要求。
2.2 活塞销孔活塞销孔用于安装活塞销,通过曲柄摇臂机构将活塞的上下往复运动转换为曲轴的旋转运动。
活塞销孔的位置和大小需精确计算,以确保引擎的平衡性和相位准确性。
2.3 连杆小头圆孔连杆小头圆孔用于连接曲轴和连杆,将活塞运动传递给曲轴。
其结构设计要求具备足够的强度和刚度,以承受高压力和高速度的工作条件。
2.4 使用情况曲轴在引擎工作中受到较大的应力和压力,因此在设计和制造过程中,需进行强度、刚度和振动特性的综合分析,确保其正常工作和寿命。
三、飞轮飞轮是曲轴飞轮组的另一个重要组件,其结构和功能与曲轴紧密相连。
3.1 结构飞轮一般呈圆盘状,由轮缘、轮心和轮辐组成。
轮缘是飞轮最外部的圆形结构,具有足够的刚性和强度;轮心是飞轮的中心部分,连接着曲轴;轮辐连接着轮缘和轮心,起到连接和支撑的作用。
3.2 功能飞轮在工作过程中具有以下主要功能: - 平衡作用:通过飞轮的旋转运动,平衡引擎产生的不平衡力,减少震动和噪声。
- 传动作用:作为曲轴的传动元件,将活塞的上下运动转化为曲轴的旋转运动,推动机械装置的工作。
- 贮能作用:飞轮可在发动机运行过程中贮存能量,在发动机怠速或负载变化时,提供附加动力。
3.3 制造工艺飞轮的制造工艺一般包括铸造、锻造和机械加工等步骤。
铸造是最常用的工艺,可以生产大型和复杂形状的飞轮;锻造工艺可提高飞轮的强度和刚度;机械加工工艺则用于加工飞轮的孔和表面。
四、其他零部件除了曲轴和飞轮,曲轴飞轮组还包括其他一些重要的零部件。
曲轴飞轮组的功用1. 什么是曲轴飞轮组?曲轴飞轮组是内燃机的重要部件之一,由曲轴和飞轮组成。
曲轴是一根具有一定强度和刚度的金属杆,通常为圆柱形,上面有多个偏心圆盘。
飞轮则是一个大而重的金属盘状构件,用于存储和平衡内燃机的动能。
2. 曲轴飞轮组的主要功用曲轴飞轮组在内燃机中具有以下几个主要功用:a. 转换活塞运动为旋转运动在内燃机中,活塞上下往复运动产生的线性力需要转换为旋转力才能推动车辆或者驱动其他设备。
曲轴飞轮组通过连接活塞与转子之间的连杆,将活塞上下往复运动转换为曲轴的旋转运动。
这样就能够将活塞产生的压缩燃气能量转化为旋转能量。
b. 平衡发动机振动内燃机在工作时会产生振动力和惯性力,这些力会对发动机的稳定性和寿命产生不利影响。
曲轴飞轮组的飞轮部分通过其重量和转动惯量的作用,能够平衡发动机运转时产生的不平衡力,减少振动和冲击。
这样可以提高发动机的工作平稳性、降低噪音和震动。
c. 保持发动机转速稳定曲轴飞轮组中的飞轮具有较大的质量和惯性,存储了一定的旋转能量。
当发动机负荷突然增加或减小时,飞轮可以通过释放或吸收旋转能量来平衡转速波动,使发动机保持较为稳定的运行状态。
d. 提供起动力曲轴飞轮组在启动内燃机时扮演着重要角色。
通过提供旋转惯量,飞轮能够在启动燃烧室内气体爆炸产生足够压力之前就带动曲轴旋转。
这样可以确保内燃机在启动阶段即刻运行,并避免因启动困难而引起的问题。
e. 平滑输出动力曲轴飞轮组在内燃机工作过程中能够平滑输出动力。
由于飞轮的旋转惯量,它能够平稳地传递动力到传动系统,减少因燃烧不均匀和爆发力波动而引起的输出扭矩不稳定问题。
这样可以提高内燃机的工作效率和驾驶舒适性。
3. 结语曲轴飞轮组作为内燃机的重要部件,具有转换活塞运动、平衡振动、保持转速稳定、提供起动力以及平滑输出动力等多种功用。
它在内燃机的正常运行和性能表现中起着至关重要的作用。
了解曲轴飞轮组的功用对于理解内燃机工作原理和优化发动机设计具有重要意义。
曲轴飞轮组的功用一、曲轴飞轮组的定义曲轴飞轮组是内燃机的核心部件之一,由曲轴和飞轮组成。
曲轴是发动机转动力的输出装置,飞轮则作为固定于在曲轴上的一个旋转部件,具有贮存转动能量的功能。
二、曲轴的功能2.1 转换作用曲轴是将活塞的上下往复直线运动转化为曲柄的旋转运动的装置。
当活塞从上止点向下运动时,通过连杆与曲轴相连,曲轴就会产生旋转运动,并将转动力传递到其他部件。
2.2 平衡作用曲轴还具有平衡机构,可以抵消内燃机因活塞惯性力、连杆重力和偏心力而产生的振动和震动,使发动机运转更加平稳,减少了噪音和振动的产生。
2.3 输出功率曲轴作为发动机的转动力输出装置,通过与飞轮的配合,将燃气爆发后的高压气体推动活塞,进而转化为机械能,输出到汽车或机器设备的动力系统中。
三、飞轮的功能3.1 储能作用飞轮作为与曲轴配合的旋转部件,能够将引擎的旋转动能转化为转动惯量,从而储存能量并平稳地释放该能量。
3.2 保持匀速飞轮的旋转惯量可以平滑引擎的转动,保持输出动力的连续、稳定和均匀。
在爆炸与爆发之间,飞轮可以使发动机保持稳定的转速,使燃烧产生的动力得以平稳地输出。
3.3 平衡振动飞轮具有较大的质量和惯性,可以平衡发动机因一次爆发而产生的不平衡振动,从而降低发动机的噪音和振动,提高机器的运行平稳性。
3.4 传递动力飞轮是曲轴上的附属部件,与曲轴紧密配合,可以通过装配在飞轮上的离合器、变速器等装置将动力传递给车轮,从而驱动整个汽车或机器设备的运动。
四、曲轴飞轮组的协同作用曲轴和飞轮之间通过精确的配合和平衡,共同完成内燃机的转动工作,发挥出最大的动力输出效果。
1.曲轴和飞轮的配合使发动机能够实现稳定的旋转,并平衡了燃烧产生的不平衡力和振动。
2.曲轴通过转换作用将活塞的上下往复运动转化为曲柄的旋转运动,飞轮则将曲轴的旋转能量储存并稳定地释放。
3.曲轴飞轮组的平衡机构能有效地平衡发动机的振动和震动,提高机器的运转稳定性和使用寿命。
简述曲轴飞轮组的组成
曲轴飞轮组是指由曲轴和飞轮组成的机械装置,常见于内燃机等工程设备中。
曲轴是一根具有凸轮和连杆支承孔的圆柱形轴,用于将动力传递给连杆,将往复运动转化为旋转运动。
飞轮则是一个重量较大的圆盘状部件,由于质量和惯性的关系,能够贮存和释放机械能量,起到稳定转动的作用。
曲轴飞轮组的组成包括曲轴、连杆、飞轮三个主要部分:
1. 曲轴:曲轴是一个长轴,通常由高强度合金钢制成。
曲轴的一端连接发动机的活塞和连杆,将其上下运动转化为旋转运动。
而在另一端,曲轴通过主轴承连接到机壳,确保其稳定的回转。
2. 连杆:连杆是将曲轴上的旋转运动转化为活塞的上下往复运动的零件。
连杆一端和曲轴连接,一端和活塞连接,通过连杆轴承来保持连杆与曲轴的连接和运动稳定。
3. 飞轮:飞轮是安装在曲轴的尾部的一个重量较大的圆盘状部件。
飞轮具有较大的质量和惯性,它可以储存和释放机械能量,并提供连续稳定的转动。
飞轮还具有平衡转动的作用,可以减少曲轴的振动和冲击力,提高系统的平稳性和工作效率。
除了曲轴、连杆和飞轮之外,曲轴飞轮组还包括一些其他的附件和部件,如曲轴轴承、飞轮螺栓、飞轮瓦等。
这些部件协同工作,使得曲轴飞轮组能够实现良好的动力传递效果,提高内燃机等设备的工作性能。

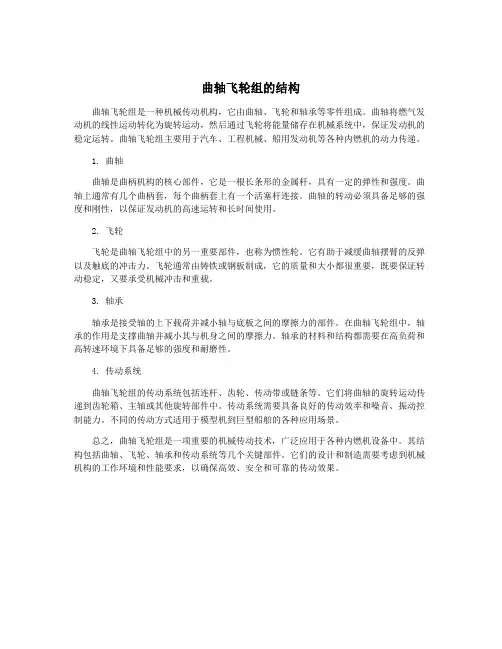

曲轴飞轮组的结构
曲轴飞轮组是一种机械传动机构,它由曲轴、飞轮和轴承等零件组成。
曲轴将燃气发动机的线性运动转化为旋转运动,然后通过飞轮将能量储存在机械系统中,保证发动机的稳定运转。
曲轴飞轮组主要用于汽车、工程机械、船用发动机等各种内燃机的动力传递。
1. 曲轴
曲轴是曲柄机构的核心部件,它是一根长条形的金属杆,具有一定的弹性和强度。
曲轴上通常有几个曲柄套,每个曲柄套上有一个活塞杆连接。
曲轴的转动必须具备足够的强度和刚性,以保证发动机的高速运转和长时间使用。
2. 飞轮
飞轮是曲轴飞轮组中的另一重要部件,也称为惯性轮。
它有助于减缓曲轴摆臂的反弹以及触底的冲击力。
飞轮通常由铸铁或钢板制成,它的质量和大小都很重要,既要保证转动稳定,又要承受机械冲击和重载。
3. 轴承
轴承是接受轴的上下载荷并减小轴与底板之间的摩擦力的部件。
在曲轴飞轮组中,轴承的作用是支撑曲轴并减小其与机身之间的摩擦力。
轴承的材料和结构都需要在高负荷和高转速环境下具备足够的强度和耐磨性。
4. 传动系统
曲轴飞轮组的传动系统包括连杆、齿轮、传动带或链条等。
它们将曲轴的旋转运动传递到齿轮箱、主轴或其他旋转部件中。
传动系统需要具备良好的传动效率和噪音、振动控制能力。
不同的传动方式适用于模型机到巨型船舶的各种应用场景。
总之,曲轴飞轮组是一项重要的机械传动技术,广泛应用于各种内燃机设备中。
其结构包括曲轴、飞轮、轴承和传动系统等几个关键部件。
它们的设计和制造需要考虑到机械机构的工作环境和性能要求,以确保高效、安全和可靠的传动效果。
曲轴飞轮组组成及作用(一)曲轴飞轮组组成及作用一、曲轴飞轮组的概念曲轴飞轮组是机械传动系统中的重要部件之一,由曲轴和飞轮两部分组成。
它的主要作用是平衡发动机自身的旋转惯量,提供稳定的转动能量,并调整机械传动过程中的不平衡力。
二、曲轴的组成及作用曲轴由主轴颈、连杆轴颈和曲柄等部分组成。
1.主轴颈:曲轴中的主要支撑部分,承受发动机的旋转惯量。
2.连杆轴颈:连接连杆和曲轴的部分,承受气缸内压力的作用,将其转换为转动力矩。
3.曲柄:曲轴上的一系列曲柄构成曲轴的转动部分,起到调整曲轴运动轨迹的作用。
曲轴通过连杆与活塞相连,将活塞的往复运动转化为旋转运动,并将发动机的功率输出到机械传动系统中。
三、飞轮的组成及作用飞轮是曲轴飞轮组中的另一重要部分,由转子和齿轮等组成。
1.转子:飞轮的主要组成部分,承受发动机的旋转惯量,保证曲轴的平稳运转。
2.齿轮:连接飞轮和机械传动系统的部分,通过齿轮的传动,将曲轴的转动力量传递给其他部件。
飞轮的主要作用是平衡曲轴的旋转运动,提供稳定的动力输出,同时对于启动发动机也有重要的辅助作用。
四、曲轴飞轮组的作用及优势1.平衡旋转惯量:曲轴飞轮组通过合理的组合设计,能够减小发动机内部的振动和冲击,提高整机的平稳性和稳定性。
2.调整不平衡力:曲轴飞轮组可以调整机械传动过程中的不平衡力,提高机械系统的平衡性,减少额外的振动和噪音。
3.稳定动力输出:曲轴飞轮组能够提供稳定的转动能量,使发动机在高速运转时仍能保持平衡,不会由于转速变化而影响动力输出。
4.辅助启动功能:飞轮作为发动机启动的辅助部件,可以储存能量,并通过启动系统将其传递给发动机,提高启动的可靠性和效率。
综上所述,曲轴飞轮组在发动机传动系统中起到重要的作用,通过合理的构造和设计,能够提供平稳、稳定的转动能量,保证整机的正常运行。
它的存在使发动机具备更好的性能和可靠性。
五、曲轴飞轮组的应用领域曲轴飞轮组广泛应用于各种内燃机和机械传动系统中,例如汽车发动机、船舶发动机、飞机发动机以及工业机械等。
