曲轴飞轮组的构造与原理

曲轴飞轮组的组成及作用1. 曲轴飞轮组的定义和概述曲轴飞轮组是一种机械装置，由曲轴和飞轮两部分组成。

曲轴是一根具有多个偏心圆柱体的旋转轴，而飞轮则是一个大而重的圆盘，通常位于曲轴的一端。

曲轴飞轮组广泛应用于内燃机、发电机和其他需要平稳运转的机械设备中。

曲轴飞轮组通过将引擎或发电机输出的旋转动力传递给外部设备，实现能量传输和平稳运转。

它具有以下重要作用：•平滑输出动力：曲轴飞轮组能够平滑地传递引擎或发电机输出的旋转动力，减少因动力突变而引起的震动和冲击。

•能量储存和平衡：飞轮作为一个重而大的旋转质量，具有惯性特性，能够存储能量并平衡非均匀动力输出。

•运动传感器：通过监测曲轴上的变化，如速度、加速度和位置等参数，可以实时监测和控制发动机的工作状态。

2. 曲轴的组成和作用曲轴是曲轴飞轮组的核心部件，主要由以下几个部分组成：2.1 主轴主轴是曲轴的主体部分，通常为一根长而细的圆柱体。

它通过一系列精密加工和热处理工艺制成，以保证其高强度和刚性。

2.2 曲柄曲柄是位于主轴上的一个或多个偏心圆柱体，通常有两个或更多。

曲柄与活塞连杆相连，将直线运动转化为旋转运动。

2.3 连杆连杆是连接曲柄和活塞之间的零件，使得活塞能够通过曲柄在主轴上进行旋转运动。

连杆通常由高强度合金钢制成，以承受高压力和高温环境下的工作条件。

2.4 主销主销是连接连杆和曲柄之间的关键零件。

它具有高强度和耐磨性，能够承受极大的冲击力和摩擦力。

曲轴通过以上组成部分的协同工作，将活塞的直线运动转化为旋转运动，并将能量传递给飞轮。

3. 飞轮的组成和作用飞轮是曲轴飞轮组中的另一个重要部分，主要由以下几个部分组成：3.1 轮盘轮盘是飞轮的主体部分，通常为一个大而厚重的圆盘状结构。

它由高强度合金钢制成，并具有良好的抗拉强度和耐磨性。

3.2 齿圈齿圈是位于轮盘边缘的一圈齿状结构，通常用于与发动机或发电机的启动系统配合。

它通过齿与齿之间的啮合，实现对曲轴飞轮组的启动和停止。

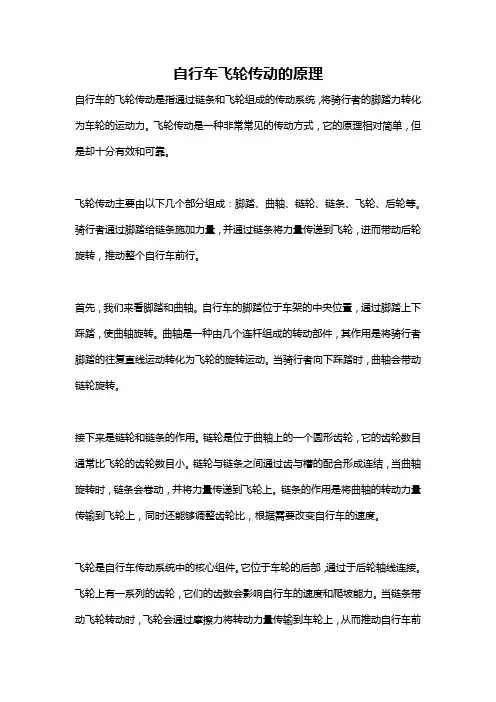

自行车飞轮传动的原理自行车的飞轮传动是指通过链条和飞轮组成的传动系统，将骑行者的脚踏力转化为车轮的运动力。

飞轮传动是一种非常常见的传动方式，它的原理相对简单，但是却十分有效和可靠。

飞轮传动主要由以下几个部分组成：脚踏、曲轴、链轮、链条、飞轮、后轮等。

骑行者通过脚踏给链条施加力量，并通过链条将力量传递到飞轮，进而带动后轮旋转，推动整个自行车前行。

首先，我们来看脚踏和曲轴。

自行车的脚踏位于车架的中央位置，通过脚踏上下踩踏，使曲轴旋转。

曲轴是一种由几个连杆组成的转动部件，其作用是将骑行者脚踏的往复直线运动转化为飞轮的旋转运动。

当骑行者向下踩踏时，曲轴会带动链轮旋转。

接下来是链轮和链条的作用。

链轮是位于曲轴上的一个圆形齿轮，它的齿轮数目通常比飞轮的齿轮数目小。

链轮与链条之间通过齿与槽的配合形成连结，当曲轴旋转时，链条会卷动，并将力量传递到飞轮上。

链条的作用是将曲轴的转动力量传输到飞轮上，同时还能够调整齿轮比，根据需要改变自行车的速度。

飞轮是自行车传动系统中的核心组件。

它位于车轮的后部，通过于后轮轴线连接。

飞轮上有一系列的齿轮，它们的齿数会影响自行车的速度和爬坡能力。

当链条带动飞轮转动时，飞轮会通过摩擦力将转动力量传输到车轮上，从而推动自行车前行。

飞轮传动的原理可以由以下几个步骤来概括：1. 骑行者通过脚踏上下踩踏，使得曲轴旋转。

2. 曲轴上的链轮随着曲轴的转动而旋转，通过链条将力量传递到飞轮。

3. 飞轮上的齿轮与链条配合，接受链条传来的力量，使飞轮开始旋转。

4. 飞轮的旋转力量通过与后轮轴线连接的方式转移到车轮上。

5. 车轮开始旋转，推动整个自行车前行。

除了基本的传动原理外，飞轮传动还具有一些特殊的设计和机制，以提高骑行的效果和舒适度。

例如，自行车的齿轮设置可以通过改变链轮和飞轮的齿数来调节速度。

较大齿数的链轮通常用于高速骑行，而较小齿数的链轮适用于爬坡和低速骑行。

此外，飞轮的惯性效应也是自行车传动系统中非常重要的一点。

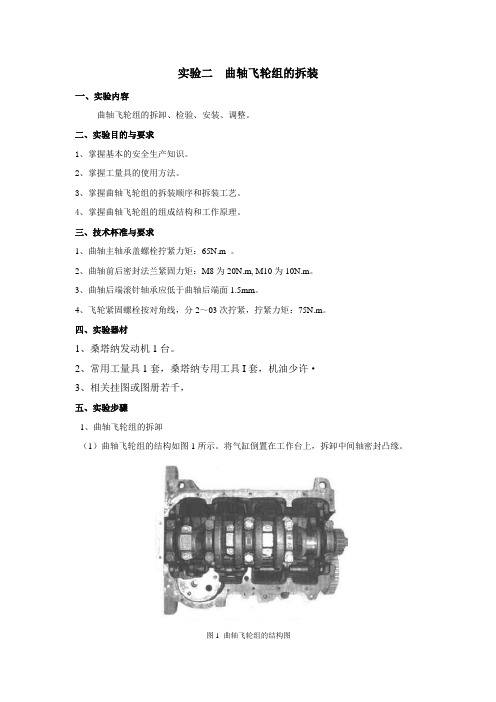

实验二曲轴飞轮组的拆装一、实验内容曲轴飞轮组的拆卸、检验、安装、调整。

二、实验目的与要求1、掌握基本的安全生产知识。

2、掌握工量具的使用方法。

3、掌握曲轴飞轮组的拆装顺序和拆装工艺。

4、掌握曲轴飞轮组的组成结构和工作原理。

三、技术杯准与要求1、曲轴主轴承盖螺栓拧紧力矩：65N.m 。

2、曲轴前后密封法兰紧固力矩：M8为20N.m, M10为10N.m。

3、曲轴后端滚针轴承应低于曲轴后端面1.5mm。

4、飞轮紧固螺栓按对角线，分2～03次拧紧，拧紧力矩：75N.m。

四、实验器材1、桑塔纳发动机1台。

2、常用工量具1套，桑塔纳专用工具I套，机油少许·3、相关挂图或图册若千，五、实验步骤1、曲轴飞轮组的拆卸（1）曲轴飞轮组的结构如图1所示。

将气缸倒置在工作台上，拆卸中间轴密封凸缘。

图1 曲轴飞轮组的结构图（2）拆卸缸体前端中间轴密封凸缘中的油封，装配时必须更换。

(3）拆卸中间轴，拆卸皮带盘端曲轴油封，拆卸前油封凸缘及衬垫。

（4）旋出飞轮固定螺栓，从曲轴凸缘上拆下飞轮。

(5) 拆下曲轴主轴承盖紧固螺栓，不能一次全部拧松，必须分次从两端到中间逐步拧松。

（6）抬下曲轴．再将轴承盖及垫片按原位装回，并将固定螺栓拧入少许。

注意推力轴承的定位及开口的安装方向，轴瓦不能五换。

整个拆卸顺序如图2所示。

图2 曲轴飞轮组的拆卸顺序图1一螺检；2一皮带盘；3一油封；4一半圆健；5一曲轴正时齿轮；b-防护罩；7一螺栓；8－螺栓；9一油封壳体；10一衬垫；l1一定位销；l2一油封：13一输入轴油封；14一输入轴前轴承；15一主轴预轴瓦；16一止推片；17一曲轴2、曲轴飞轮组的装配（1）将经过清洗和擦拭于净的曲轴、飞轮、选配及修配好的轴承、轴承盖等零件依次摆放整齐，准备装配。

（2）将曲轴安装在缸体上，如图2所示。

在第3道主轴颈两侧安装半圆止推垫片，其开口必须朝向曲轴。

定位半圆止推垫片装于轴承盖上（注意：轴承盖按1---5序号安装，不得装错或装反。

简述曲轴飞轮组的组成
曲轴飞轮组是指由曲轴和飞轮组成的机械装置，常见于内燃机等工程设备中。

曲轴是一根具有凸轮和连杆支承孔的圆柱形轴，用于将动力传递给连杆，将往复运动转化为旋转运动。

飞轮则是一个重量较大的圆盘状部件，由于质量和惯性的关系，能够贮存和释放机械能量，起到稳定转动的作用。

曲轴飞轮组的组成包括曲轴、连杆、飞轮三个主要部分：
1. 曲轴：曲轴是一个长轴，通常由高强度合金钢制成。

曲轴的一端连接发动机的活塞和连杆，将其上下运动转化为旋转运动。

而在另一端，曲轴通过主轴承连接到机壳，确保其稳定的回转。

2. 连杆：连杆是将曲轴上的旋转运动转化为活塞的上下往复运动的零件。

连杆一端和曲轴连接，一端和活塞连接，通过连杆轴承来保持连杆与曲轴的连接和运动稳定。

3. 飞轮：飞轮是安装在曲轴的尾部的一个重量较大的圆盘状部件。

飞轮具有较大的质量和惯性，它可以储存和释放机械能量，并提供连续稳定的转动。

飞轮还具有平衡转动的作用，可以减少曲轴的振动和冲击力，提高系统的平稳性和工作效率。

除了曲轴、连杆和飞轮之外，曲轴飞轮组还包括一些其他的附件和部件，如曲轴轴承、飞轮螺栓、飞轮瓦等。

这些部件协同工作，使得曲轴飞轮组能够实现良好的动力传递效果，提高内燃机等设备的工作性能。

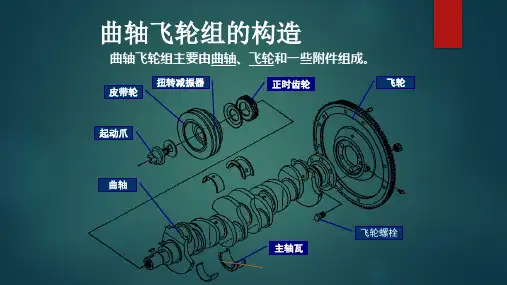

曲轴飞轮组的结构
曲轴飞轮组是一种机械传动机构，它由曲轴、飞轮和轴承等零件组成。

曲轴将燃气发动机的线性运动转化为旋转运动，然后通过飞轮将能量储存在机械系统中，保证发动机的稳定运转。

曲轴飞轮组主要用于汽车、工程机械、船用发动机等各种内燃机的动力传递。

1. 曲轴
曲轴是曲柄机构的核心部件，它是一根长条形的金属杆，具有一定的弹性和强度。

曲轴上通常有几个曲柄套，每个曲柄套上有一个活塞杆连接。

曲轴的转动必须具备足够的强度和刚性，以保证发动机的高速运转和长时间使用。

2. 飞轮
飞轮是曲轴飞轮组中的另一重要部件，也称为惯性轮。

它有助于减缓曲轴摆臂的反弹以及触底的冲击力。

飞轮通常由铸铁或钢板制成，它的质量和大小都很重要，既要保证转动稳定，又要承受机械冲击和重载。

3. 轴承
轴承是接受轴的上下载荷并减小轴与底板之间的摩擦力的部件。

在曲轴飞轮组中，轴承的作用是支撑曲轴并减小其与机身之间的摩擦力。

轴承的材料和结构都需要在高负荷和高转速环境下具备足够的强度和耐磨性。

4. 传动系统
曲轴飞轮组的传动系统包括连杆、齿轮、传动带或链条等。

它们将曲轴的旋转运动传递到齿轮箱、主轴或其他旋转部件中。

传动系统需要具备良好的传动效率和噪音、振动控制能力。

不同的传动方式适用于模型机到巨型船舶的各种应用场景。

总之，曲轴飞轮组是一项重要的机械传动技术，广泛应用于各种内燃机设备中。

其结构包括曲轴、飞轮、轴承和传动系统等几个关键部件。

它们的设计和制造需要考虑到机械机构的工作环境和性能要求，以确保高效、安全和可靠的传动效果。
