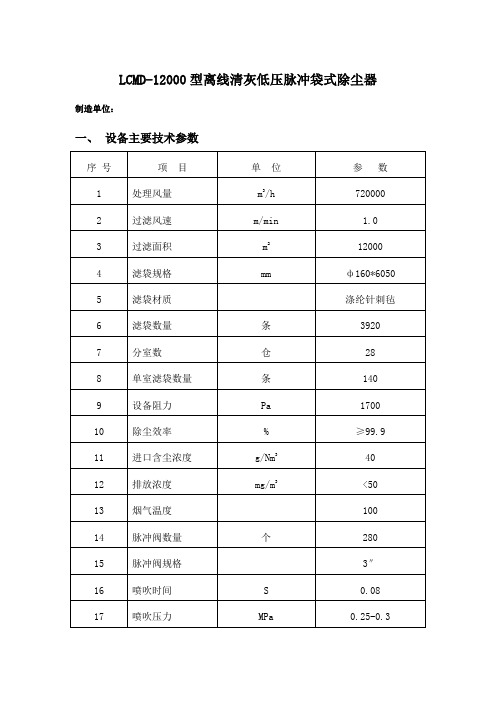

LCMD-12000型离线清灰低压脉冲袋式除尘器制造单位：一、设备主要技术参数二、工作原理1、概述除尘器有上箱体、中箱体、灰斗、导流板、支架、滤袋组件、喷吹装置、离线阀、检测、控制系统等组成。
其工作原理如下：含尘气体有导流管进入各单元灰斗，在灰斗导流系统的引导下，大颗粒粉尘分离后直接落入灰斗、其余粉尘随气流进入中箱体过滤区，过滤后的洁净气体透过滤袋经上箱体、提升阀、排风管排出。
随着过滤工况的进行，当滤袋表面积达到一定量时，由清灰控制装置按设定程序关闭提升阀，控制当前单元离线，并打开电磁脉冲阀喷吹，抖落滤袋上的粉尘。
落入灰斗中的粉尘借助输送系统送出。
三、操作说明1、除尘器的启动除尘器操作的正确与否直接关系到滤袋是否达到其最佳性能和有效防止滤袋的过早失效。
1）启动前再次完成以下工作：◇如果布袋是第一次投入使用或使用过但已离线清灰过了，为防止滤袋的堵塞，就必须对滤袋进行预喷涂。
如果布袋已经投入使用了，而除尘器只在一小段时间处于离线状态，且没有清过灰，那么布袋上还会有残余的灰层，就不需要预喷涂；◇检查所有烟气管路的门是否关闭；◇检查设备管道和接头是否泄露；◇调整喷吹压力、脉冲频率、脉冲宽度；◇检查提升阀气源条件是否满足、通畅；◇开启输灰系统并全面坚持其工作状况；◇检查每个过滤室的进风调节阀是否打开。
2）除尘器的启动①检查气源压力是否达到0.4MPa-0.6MPa。
②检查管道阀门至少有2-3个阀门打开；③启动引风机。
（见风机，变频启动柜操作规程）④在初始的启动过程中，除尘器的压力降由于风量和灰尘量相对较小而较低，自动清灰模式将自动延后，在稳定操作前不能清灰，此时的清灰模式最好采用差压控制，通过差压的升高知道灰层的厚度，此时除尘器可以开始清灰。
⑤除尘器启动初始，滤袋表面未形成完整的布粉层，少量逃逸的细微粉尘将可能在烟囱口形成羽状烟。
2、除尘器的操作：启动后，滤袋表面会形成布粉层，除尘器就会在离线状态下进行清灰程序。
脉冲除尘器使用说明
一、启动
1.打开电源开关至ON，电源指示红灯亮，风机OFF待机红灯亮。
2确定逆欠相指示灯不亮，故障指示灯不亮，电压表指示为380伏。
3.按下风机开关ON，下料转换开关开至自动,绿灯亮，十五秒钟内启动完成，运行
指示绿灯亮,机器处于自动运转状态.
二、关机
1.按下风机开关OFF，运行指示绿灯熄灭，OFF待机红灯亮。
2.关闭电源开关至OFF，电源指示灯熄灭,关闭逆洗开关.
三、注意事项
1.连续启动不可超过两次。
2.启动十五秒钟后，运转指示绿灯不亮，须关机重新启动或报告上级处理。
3.启动后，检查电流表指示小于马达额定电流，有无异常声音。
4.检查集尘机三点组合、气压表气压是否正常，是否有间隔的排气声
5.集尘机储气罐气压压力是否正常,集尘机之储气罐每天排水一次。
四、脉冲集尘机保养与维护
以下规则，每星期维护一次：
1.风机轴承注油口加注优质润滑脂（如马达传动方式是直接式则可省略）。
2.打开风机检查盖，清理机内杂物，清除叶轮上的污垢，以确保叶轮平衡工作。
3.传动带是否松动（如马达传动方式是直接式则可省略），风机螺丝有无松动现象。
4.电动机必须保持清洁。
5.压差表压力差是否太大，如果太大则应即时检查集尘机内部及布袋是否有堵塞，
如有则清理之。
1。
LMC系列长袋低压脉冲袋式除尘器使用说明书LMC长袋低压脉冲袋式除尘器技术说明一、概述LMC系列长袋低压脉冲袋式除尘器是在喷吹脉冲（Jet Pulse）除尘技术的基础上，为满足大风量净化需要而专门研制的具有九十年代先进水平的脉冲袋式除尘器，不但具有喷吹脉冲除尘器的清灰能力强、除尘效率高、排放浓度低等特点，还具有稳定可靠、耗气量低、占地面积小的特点，特别适合处理大风量的烟气。
LMC系列低压脉冲袋式除尘器已在全世界范围内得到应用，在中国也已经大量推广，广泛适用于冶金、机械、化工、建材等行业的大风量烟气净化。
二、工作原理LMC长袋低压脉冲袋式除尘器主要由上箱体、中箱体、灰斗、卸灰系统和控制系统等几部分组成，并采用下进气分室结构。
含尘烟气由进风口经中箱体下部进入灰斗，部分较大的尘粒由于惯性碰撞、自然沉降等作用直接落入灰斗，其它尘粒随气流上升进入各个袋室。
经滤袋过滤后，粉尘被阻留在滤袋外表面，净化后的气体从滤袋内部经过袋口、上箱体、出风口由引风机排入大气。
灰斗中的粉尘定时或连续由输送系统卸出。
随着过滤过程的不断进行，滤袋外表面所附积的粉尘不断增加，从而导致除尘器本身的阻力也逐步升高。
当阻力达到一定值时，清灰控制器发出信号，首先令一袋室的提升阀关闭以切断该室的过滤气流，然后打开电磁脉冲阀压缩空气顺序经气包、脉冲阀、喷吹管上的喷嘴以极短的时间（0.065–0.085秒）向滤袋内喷射。
压缩空气在滤袋内高速膨胀，使滤袋产生高频振动变形，再加上逆气流的作用，使滤袋外侧所附尘饼变形脱落。
在充分考虑了粉尘的沉降时间（保证所脱落的粉尘能够有效落入灰斗）后，提升阀打开，此袋室滤袋恢复到过滤状态，而下一袋室则进入清灰状态，如此直到最后一袋室清灰完毕为一清灰周期。
LMC长袋低压脉冲袋式除尘器是由多个独立的袋室组成的，各室按须序分别进行清灰，互不干扰，实现长期连续运行。
上述清灰过程均由清灰控制器进行自动控制，分为定时和定阻两种，可根据用户的要求决定采用哪一种。
脉冲除尘器操作说明书脉冲除尘器操作说明书篇一:脉冲除尘器使用说明书脉冲袋式除尘器使用说明书一、ML-15脉冲反吹式除尘器是针对水泥搅拌站、钢厂、火力发电厂灰库、沥青搅拌站专门设计的高效净化专用设备，它采用了先进的清灰技术，具有气体处理能力大，净化效果好，结构简单，工作可靠，维修量小等优点。
在结构设计上已考虑到了其布置特点，由于产品密封性好，故可露天布置。
图片已关闭显示，点此查看三、工作原理含尘气体由进风口进入除尘器箱体内，细小尘粒由于滤袋的多种效应作用，被滞阻在滤袋外壁。
净化后的气体通过滤袋上箱体出风口排出。
随着使用时间的增长，滤袋表面吸附的粉尘增多，滤袋的透气性减弱，使除尘器阻力不断增大。
为保证除尘器的阻力控制在限定的范围之内，由脉冲控制仪发出信号，循序打开电磁脉冲阀，使气包内的压缩空气由喷吹管各喷孔喷射到滤袋(称为一次风)，造成滤袋间急剧膨胀，由于反向脉冲气流的冲击作用很快消失，滤筒又急剧收缩，这样使积附在滤袋外壁上的粉尘被清除。
落下的灰尘进入灰库。
由于清灰是轮流向几组滤袋分别进行，并不切断需要处理的含尘空气，所以在清灰过程中，除尘器的处理能力不变。
喷吹系统简况:喷吹系统的组成，脉冲阀A端接压缩空气气包，B端接喷吹管，脉冲阀背压式控制阀、控制动作由控制仪发出指令。
在控制仪无信号输出时，控制阀的活动铁芯封住排气口，脉冲阀处于关闭状态。
当控制仪发出信号时，控制阀将脉冲背压室与大气相通，脉冲阀开启，压缩空气由气包通过脉冲阀经喷吹管小孔喷进滤袋，造成滤袋内瞬时正压，实现清灰。
四、主要配件1.脉冲控制仪脉冲控制仪是电脉冲除尘器的主要控制装置。
它输出的信号控制电磁脉冲阀，喷吹的压缩空气对滤袋循序清灰，使除尘器的阻力保持在设定的范围内，以保证除尘器的处理能力和除尘效率。
(连接方法，请参考脉冲控制仪使用说明书)五、安装过程1、除尘器设备起吊时，应注意避免碰损箱体及配件。
灌顶孔径必须小于除尘器。
并焊接在储灰灌顶。
除尘低压脉冲除尘器LPC-3800型离线清灰低压脉冲袋式除尘器操作维护指导手册目录一、前言-----------------------------------------------------------------2二、工作原理-----------------------------------------------------------2三、除尘器部件--------------------------------------------------------4四、安全须知-----------------------------------------------------------7五、安装和检查--------------------------------------------------------9六、操作说明-----------------------------------------------------------12七、维护说明-----------------------------------------------------------15八、故障检查-----------------------------------------------------------19 附录1：除尘器主要技术参数：---------------------------------------20 附录2：除尘系统设备详细供货清单：------------------------------22一、前言本手册简单介绍了烧结燃料制备项目除尘系统低压脉冲除尘器本体及辅助设备的原理及构造、操作和维护方法，以便使用户能了解、使用该型除尘器。
本培训手册仅提供用户有关管理和操作人员在使用维护中参照并制定适合的用户操作维护计划。
本培训手册为技术资料，仅限于相关人员参阅，未经本人同意，不得外泄给第三方。
FZDM-8X386-YC系列低压脉冲布袋除尘器南昌市辉圣环保科技有限公司、概况二、除尘器主要结构、特点 (2)三、JKL长袋离线低压脉冲收尘器，JKL-3057技术参数介绍 (3)四、除尘器构成及过程控制 (4)五、设备维护规程 (13)六、设备操作规程 (14)七、安装及调试 (16)八、安全操作规程 (17)九、常见故障及处理办法（附表一） (19)一、概况：FZDM-8X386-YC系列低压脉冲布袋除尘器是我公司集十余年来的研究技术经验和成果，综合了目前国际上最优秀的长袋离线脉冲除尘技术而向用户推出的一种具有九十年代国际水平的长袋离线脉冲除尘器技术产品。
它是一种处理风量大、清灰效果好、除尘效率》99.8%以上、排放浓度符合国家排放标准w 30mg/Nm运行可靠、维护方便、占地面积小的大型除尘设备。
广泛应用于冶金行业炼铁高炉等工厂、建材行业、电力、化工行业、碳黑、沥青混凝土搅拌、锅炉、烟气除尘等行业的粉尘治理和物料回收。
二、除尘器主要结构、特点2.1 •采用国际先进的离线三状态清灰结构，避免了粉尘的“再吸附”，清灰彻底、工作可靠。
设计采用分室喷吹清灰新技术，较常规除尘器减少脉冲阀数量1〜2倍。
2.2. 电磁阀采用澳大利亚高原公司技术3寸淹没式脉冲阀，易损件膜片使用寿命3年以上，正常使用超过100万次。
2.3. 除尘器清灰机构采用 PLC自动控制，兼有自动、手动两种控制方式，可任选。
2.4. 高效的三状态清灰机构可回收高浓度粉尘（允许入口粉尘浓度1000g/Nm3）替代了原来的二次除尘，降低投资成本。
2.5. 先进的弹簧胀圈式滤袋紧固方式和进口袋笼焊接线上生产出高质量的袋笼产品，不但能保证滤袋的有效密封，而且能延长滤袋的使用寿命。
三、FZDM-8X386-Y（长袋离线低压脉冲收尘器四、除尘器构成及过程控制4. 1.工作原理：除尘器主要由上箱体、中箱体、骨架、滤袋及喷吹装置、卸灰装置等组成。
含尘空气从除尘器的灰斗进入各室，并在灰斗导流装置的导流下，大颗粒的粉尘被分离，直接落入灰斗，而较细粉尘均匀的进入中部箱体而吸附在滤袋的外表面上，洁净气体透过滤袋进入上箱体，经排风管排入大气。
脉冲袋式除尘器操作手册一、设备简介脉冲袋式除尘器是一种高效、可靠的除尘设备，广泛应用于工业粉尘治理领域。
该设备通过过滤袋将含尘气体中的粉尘颗粒捕集，达到净化空气的目的。
二、工作原理脉冲袋式除尘器的工作原理可以分为以下几个步骤：1.含尘气体进入除尘器后，通过滤袋的过滤作用，粉尘颗粒被阻留在滤袋表面。
净化后的气体从滤袋中排出，达到除尘效果。
2.随着粉尘在滤袋表面不断积累，滤袋的阻力和压差逐渐增加。
当压差达到预设值时，需要进行清灰操作。
3.清灰系统开始工作，通过脉冲阀向滤袋内喷入高压空气，使滤袋产生振动和冲击，使附着在滤袋表面的粉尘脱落。
落下的粉尘通过排灰口排出。
三、操作步骤1.开机前检查：检查除尘器各部件是否完好，检查电气线路是否正常，确保设备处于安全状态。
2.启动操作：启动除尘器主电机，观察设备运行是否正常。
检查各阀门是否处于正确位置，确保含尘气体能够顺利进入除尘器。
3.运行监控：在除尘器运行过程中，要定期检查设备的运行状况，如压差、进出口温度等参数。
如发现异常情况，应及时处理。
4.停机操作：在停机前，先关闭进气阀门，将除尘器内的粉尘排出。
然后关闭主电机，断开电源。
四、维护与保养1.定期检查：定期对除尘器进行检查，包括滤袋、脉冲阀、排灰口等部位，确保设备处于良好状态。
2.清洁保养：定期对除尘器进行清洁保养，包括清除滤袋上的粉尘、清洗进气口和排气口等。
同时，保持设备内部的干燥和清洁。
3.更换滤袋：当滤袋磨损严重或破损时，应及时更换。
更换滤袋时，应选择与原型号相同或相近的滤袋，以保证设备的正常运行。
4.检查电气线路：定期检查除尘器的电气线路是否正常，如有破损或老化现象应及时处理。
5.记录与报告：对设备的运行状况进行记录，包括运行时间、压差、进出口温度等参数。
如发现异常情况，应及时报告并处理。
五、安全注意事项1.在操作过程中，应避免对设备进行过度负压操作，以免损坏设备或影响除尘效果。
2.在清理粉尘时，应使用适当的工具和防护措施，防止粉尘飞扬或对人员造成伤害。
DMC除尘器说明书DMC脉冲袋式除尘器DMC型脉冲袋式仓顶除尘器适宜布置在各种粉料贮存库的顶部，用于捕集各种细小干燥非纤维粉尘.一、构造本除尘器由上、中、下箱体、排灰装置及喷吹清灰系统五部分组成。
上箱体包括可掀起的顶盖和出风口。
中箱体内有花板、滤袋组件。
下箱体有灰斗，进风口及检修门。
排灰装置为回转卸料阀。
喷吹清灰系统由脉冲控制仪，电磁气阀，喷吹管及气包组成。
二、工作原理（1）过滤原理：在系统主风机作用下，含尘气体从除尘器的进风口进入，经过气流均化装置，转而向下进入灰斗。
由于流速减缓，加上惯性及粉尘的自重作用，使气体中大颗粒粉尘受惯性作用被分离出来，直接落入灰斗。
含尘气体通过灰斗后进入滤袋过滤区，气体穿过滤袋，粉尘被留在滤袋外表面。
净化后的气体经滤袋口进入净气室，再由出风口排出。
（2）清灰原理：随着过滤时间的延长，滤袋上的粉尘层不断积厚，阻力不断上升，当阻力上升到设定值时，清灰装置开始进行清灰。
清灰时，压缩空气以极短促的时间按顺序通过各脉冲阀，经喷吹管嘴向滤袋喷射，使滤袋迅速膨胀产生振动，并在逆向气流的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。
（3）粉尘收集：经过滤袋和清灰装置被截留下来的粉尘落入灰斗，再由灰斗口集中排出。
（4）脉冲板使用：a.按钮介绍：脉冲板中四个按钮左起第一个按钮功能为返回；第二个按钮为增大；第三个按钮为减小和进入菜单；第四个按钮为确认键。
b.菜单介绍： F000:设置脉冲时间（默认1000ms）。
F001:设置每两个脉冲间隔时间（默认5s）。
F002：设置脉冲通道个数。
F003：设置脉冲最大值3min。
三、主要性能及特点1、收尘效率高收尘效率达99.99%，排放浓度完全满足国家环保新的排放标准要求。
2、维护费用低由于结构设计的先进、采用可靠和高品质的关键件，提高了设备的可靠性，保证除尘器的长期稳定运行，维护费用仅为一般除尘器的70%左右。
3、滤袋使用寿命长先进的脉冲清灰方式以及高质量的滤袋及附件，使滤袋的使用寿命大大延长。
长袋低压脉冲除尘器使用说明书目录一、概述二、长袋低压脉冲除尘器的工作机理三、型长袋低压脉冲除尘器的主要技术参数四、型长袋低压脉冲除尘器构造形式五、设备特点及配制简介六、除尘器的调试七、袋式除尘器运行管理八、除尘器的维护九、袋式除尘器的检修十、常用备品备件十一、随机资料一、概述长袋低压脉冲除尘器是具有先进水平的高效袋式除尘设备,是一种处理风量大、清灰效果好、除尘效率高、运行可靠、维护方便、占地面积小的大型除尘设备。
长袋低压脉冲除尘器系列以卓越的性能服务于冶金、电力、建材、矿石、水泥、化工、炭黑、沥青混凝土搅拌、锅炉等行业的空气净化和物料回收。
二、长袋低压脉冲除尘器的工作机理1、过滤原理：含尘气体由进风口进入，经过灰斗时，气体中部分大颗粒粉尘受惯性力作用被分离出来，直接落入灰斗。
含尘气体通过灰斗后进入箱体的滤袋过滤区，气体穿过滤袋，粉尘被阻留在滤袋外表面。
净化后的气体经滤袋口进入上箱体后，由出风口排出。
2、清灰原理：随着过滤时间的延长，滤袋上的粉尘层不断积厚，除尘设备的阻力不断上升，当设备阻力上升到设定值时，清灰装置开始进行清灰。
电磁脉冲阀开启，压缩空气以极短促的时间在上箱体内迅速膨胀，涌入滤袋，使滤袋膨胀变形产生振动，并在逆向气流冲刷的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。
清灰完毕，电磁脉冲阀关闭，，该室又恢复正常过滤状态。
清灰各室依次进行，从第一室清灰开始至下一次清灰开始为一个清灰周期。
3、粉尘收集：经过滤和清灰工作被截离下来的粉尘均落入灰斗，经插板阀、气控排尘阀，排出灰斗。
再由输送机集中运出。
三、长袋低压脉冲除尘器的主要技术参数1、用途：铸铁机2、烟气温度：<120°C3、入口含尘浓度：≤5～12g/Nm34、处理烟气量：5、过滤面积：6、过滤速度：1.1m/min7、除尘器室数:8、净化效率：99.7～99.9%9、出口含尘浓度:≤50mg/Nm310、滤袋数:11、滤袋规格:φ130×6000mm12、滤袋材料:防静电涤纶据水防油针刺毡滤料13、单袋过滤面积:14、除尘器室阻力: 800～1500Pa15、清灰空气压力:0.4Mpa16、空气耗量: ≤2Nm³/min17、脉冲阀数量:18、脉冲阀尺寸(DCF-Y-76S):76㎜19、清灰方式:在线清灰20、PLC控制系统:1个21、漏风系数：〈 2%22、箱体耐压等级：-7000Pa23、设备外型尺寸：24、设备总重量：四、长袋低压脉冲除尘器构造形式1、型脉冲袋式除尘器为箱体结构，主要由桁架、灰斗、中部箱体、上部箱体、喷吹装置、梯子及平台、进出口风管、PLC控制系统八部分组成。
1.6.160111脉冲袋式除尘器控制仪(离线扩展式 输出DC24V/AC220V)使用说明书一、仪器的主要特点本控制仪是用于袋式脉冲除尘器的主控装置，根据设定参数，输出脉冲信号，控制气动阀或电磁阀，进而控制压缩空气对滤袋进行喷吹清灰，以保证除尘器处理能力和收尘效率。
● 本控制器采用意法半导体ST 公司生产的基于ARM 内核的工业级高速微处理器，性能稳定可靠；● 外观设计美观大方；按键布局直观，合理；● 控制器外壳采用ABS 工程塑料，全密封防水设计，可防止灰尘和水侵入，延长控制器使用寿命。
● 线路板上有醒目的标示符，可方便进行功能设置；● 可根据除尘器清灰要求，调整脉冲宽度、脉冲间隔和周期间隔。
● 输出位置设有输出点的工作指示，可快速判断输出点的状态； ● 设有无源压差输入点，可由压差控制清灰；● 广泛应用于窑炉，水泥立窑、矿山等行业的除尘清灰系统中。
二、仪器的工作原理和参数室间隔......脉冲宽度脉冲间隔阀 #1阀 #2 #2 提升阀 #m .........提升阀 #1共m 个室(提升阀)周期间隔脉冲阀输出波形脉冲宽度：每一路驱动电压的持续时间；脉冲间隔：输出两路相邻驱动电压的间隔时间； 提脉间隔：等待提升阀动作完成的时间（提升间隔），同时也是同一个室脉冲阀输出完毕后等待提升阀关闭的时间；组脉冲数：一个单元室的脉冲阀数量；提升阀数：提升阀数量，即组数或者单元室数量；室间隔：两个相邻单元室的动作间隔时间；周期间隔：所有单元室除尘完毕后到下一个除尘周期的间隔时间；三、接线图运行控制干接点可连接压差传感器，实现压差控制清灰，如不使用传感器，可将电路板上的“运行”跳线用跳线帽短接。
根据不同的参数配置，每个点的功能有所不同：以20路为例: 现配置为4个单元室，每个单元室有4个脉冲阀。
则参数：提升阀数=4，组脉冲数=4，接线图如下：脉冲阀当阀门数量超过一台支持的数量，则可将多台控制仪通过通讯的方式级联，最大可支持1024个阀。
FZDM-8X386-YC系列低压脉冲布袋除尘器说明书南昌市辉圣环保科技有限公司目录一、概况 (2)二、除尘器主要结构、特点 (2)三、JKL长袋离线低压脉冲收尘器，JKL-3057技术参数介绍 (3)四、除尘器构成及过程控制 (4)五、设备维护规程 (13)六、设备操作规程 (14)七、安装及调试 (16)八、安全操作规程 (17)九、常见故障及处理办法（附表一） (19)一、概况：FZDM-8X386-YC系列低压脉冲布袋除尘器是我公司集十余年来的研究技术经验和成果，综合了目前国际上最优秀的长袋离线脉冲除尘技术而向用户推出的一种具有九十年代国际水平的长袋离线脉冲除尘器技术产品。
