3-金属在冲击载荷下的力学性能
- 格式：pdf
- 大小：1.03 MB
- 文档页数：30
Fu Bin Shanghai Institute of Technology
12
Mechanical Properties of Materials
3.3.2 韧脆转变温度
韧脆转变温度不是一个温度，而是一个温度区间。目前，尚无简 单的判据求韧脆转变温度tk，通常根据能量、塑性变形或断口形 貌随温度的变化定义tk。 ① FTP(Fracture Transition Plastic):得到100%纤维区断口的温 度（偏于保守），有时该测定不可能实现 ② NDT(Nil Ductility Temperature):低阶能（低于某一温度，冲 击吸收功不随温度的变化）开始上升的温度（低于此温度，冲击 断口为100%脆性解理断裂断口） ③ FTE(Fracture transition Elastic):低阶能和高阶能的平均值 所对应的温度 ④ FATT50(Fracture Appearance Transition Temperature):50%解 理断裂和50%塑性断裂所对应的温度
冲击断口的形貌
与拉伸试样一样，断口由纤维区、放 射区（结晶区）与剪切唇几部分
Fu Bin Shanghai Institute of Technology
15
Mechanical Properties of Materials
韧脆转变温度
韧脆转变温度是金属材料的韧性指标，它反映了温度 对韧脆性的影响。 tk是从韧性角度选材的重要依据之一，但不能直接用来 设计计算机件的承载能力或截面尺寸 选用材料应具有一定的韧性温度储备
性状态变为脆性状态，冲击吸收功明显下降，断 裂机理由微孔聚集变为穿晶解理，断口特征由纤 维状变为结晶状，这就是低温脆性（如下图） 。
tk或温度区间称为韧脆转变温度，又称冷脆转变 温度。
Fu Bin Shanghai Institute of Technology
10
Mechanical Properties of Materials
材料的韧脆转变
Fu Bin Shanghai Institute of Technology
11
Mechanical Properties of Materials
低温脆性的本质
低温脆性是材料屈服强度随 温度降低急剧增加的结果。 屈服强度σs的随温度降低 而升高，而断裂强度σc随 温度变化很小。 t>tk,σc>σs,先屈服再断裂 t<tk,σc<σs,脆性断裂
1 2
低碳铁素体-珠光体钢、低 合晶高强度钢也适用
Fu Bin Shanghai Institute of Technology
图 韧脆转变温度与铁素体晶粒直径的关系
26
Mechanical Properties of Materials
晶粒大小
研究发现，马氏体板条 束宽度、上贝氏体铁素 体板条束、原始奥氏体 晶粒尺寸与韧脆转变温 度之间也呈线性关系。 减小亚晶和胞状结构尺 寸也能提高韧性。
t0 tk
定义的方法不同，同一材料所得的tk也有差异，同一材 料，同一定义方法，由于外界因素的变化, tk也有变化。 所以，在一定条件下，用试样测得的tk ，因为和实际 结构工况之间无直接联系，不能说明该材料的机件一 定在该温度下脆断。
Fu Bin Shanghai Institute of Technology
断裂分析图
不同尺寸裂纹的σc-t曲线 解理断裂之前先发生塑性 变形，T>FTP时，无论裂 纹尺寸，断裂为剪切型 根据不同尺寸裂纹及应力水 平组合，裂纹可能扩展而致 脆性断裂，也可能不发生脆 性扩展
不同裂纹尺寸对 应的断裂应力 裂纹长度增加， σc下降
CAT，表示不同应 力水平线下脆性裂 纹扩展的终止温度 脆性裂纹不产生扩展
Fu Bin Shanghai Institute of Technology
24
Mechanical Properties of Materials
3.4.2 化学成分 间隙溶质元素溶入铁 素体基体中，偏聚于 位错线附近，阻碍位 错运动，致σs升高， 钢的韧脆转变温度提 高。
图 合金元素对韧脆转变温度的影响
Fu Bin Shanghai Institute of Technology
25
Mechanical Properties of Materials
3.4.3 显微组织 晶粒大小 细化晶粒使材料韧性 增加。铁素体晶粒直 径与韧脆转变温度的 关系，可用派奇公式 描述。
t k ln B ln C ln d
7
Mechanical Properties of Materials
冲击测量参数
测量冲击脆断后的冲击吸收功（AkU或AKV） 冲击吸收功并不能真正反映材料的韧脆程度（冲击吸收功 并非完全用于试样变形和破坏） 冲击吸收功对材料内部组织变化十分敏感，且试验简单易 行，仍被广泛的采用。
Fu Bin Shanghai Institute of Technology
此时在高应力区的小裂纹处不会造成脆性断裂。
(2)NDT＋33℃设计标准 (3)NDT＋67℃
对结构钢而言，FTE≈NDT＋ 33 ℃，适用于原子反应堆压力容器标准。 适用于全塑性断裂，在塑性超载条件 下，仍能保证最大限度的抗断能力，也适用于原子能原子反 应堆压力容器标准。
20
Fu Bin Shanghai Institute of Technology
3
Mechanical Properties of Materials
3.2 冲击弯曲和冲击韧性（Notched-impact test）
为显示加载速率和缺口效应对金属材料韧 性的影响，需进行缺口试样冲击弯曲试 验，测定材料的冲击韧性。 冲击韧性是指材料在冲击载荷作用下吸收 塑性变形功和断裂功的能力，常用标准试 样的冲击吸收功AK表示。
图 马氏体板条束宽度与韧脆转变温度之间的关系
8
Mechanical Properties of Materials
冲击断口宏观形貌
Fu Bin Shanghai Institute of Technology
9
Mechanical Properties of Materials
3.3 低温脆性
3.3.1 低温脆性现象
体心立方或某些密排六方晶体金属及合金，当试 验温度低于某一温度tk或温度区间时，材料由韧
断裂分析图
通过落锤试验求得的NDT可建立断裂分析图 (FAD)。断裂分析图表示许用应力、缺陷(裂 纹)和温度之间关系的综合图，它明确提供了 低强度钢在温度、应力和缺陷(裂纹)联合作 用下脆性断裂开始和终止的条件。
Hale Waihona Puke Fu Bin Shanghai Institute of Technology
22
Mechanical Properties of Materials
Fu Bin Shanghai Institute of Technology
4
Mechanical Properties of Materials
夏氏冲击和艾氏冲击
材料在冲击载荷下的力学性能与在静载荷下的力学 性能有很大的不同。在工程上常采用“冲击韧性”来 表示材料的冲击能力（检验材料对脆性力学行为的 敏感性）Susceptibility of materials to brittle behaviour
Fu Bin Shanghai Institute of Technology
13
Mechanical Properties of Materials
不同转变温度的标准
Fu Bin Shanghai Institute of Technology
14
Mechanical Properties of Materials
Fu Bin Shanghai Institute of Technology
2
Mechanical Properties of Materials
静载荷和冲击载荷塑性变形的对比
图 纯铁的应力－应变曲线
Fu Bin Shanghai Institute of Technology
1－冲击载荷 2－静载荷
Mechanical Properties of Materials
落锤试验法的不足
对脆性材料不能给予定量评定。因为试验使 用动载荷，其结果能否用于静载荷尚需要研 究。此外板厚也没有考虑。
Fu Bin Shanghai Institute of Technology
21
Mechanical Properties of Materials
Fu Bin Shanghai Institute of Technology
17
Mechanical Properties of Materials
Drop-weight test
半径为25mm的钢制圆柱 硬度不小于50HRC
Fu Bin Shanghai Institute of Technology
3 金属在冲击载荷下的力学性能
—— 应变速度、环境温度对材料力学性能的影响 材料韧脆性的评价方法
材料力学性能与材料本身的性质有关 韧性材料、脆性材料 韧脆的影响因素 1. 温度（低温脆性） 2. 应力状态（三向拉应力状态） 3. 变形速度的影响（冲击脆断）
韧、脆的相对性
韧脆的评价方法——材料的缺口冲击弯曲试验，材料的冲击韧性
Fu Bin Shanghai Institute of Technology
1
Mechanical Properties of Materials
3.1 冲击载荷下金属变形和断裂的特点

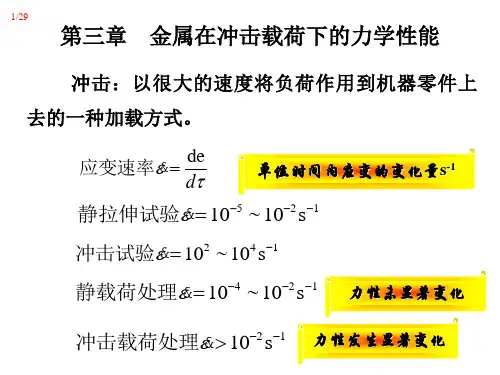

冲击载荷和静载荷的主要区别，加载速率的不同。 应变率在10-4～10-2s-1，金属力学性能变化不大，可 按静载荷处理。 当应变率大于10-2s-1，金属力学性能发生明显变化。 应变率对弹性变形没有影响 应变率对塑性变形、断裂的影响显著
12
Mechanical Properties of Materials
3.3.2 韧脆转变温度
韧脆转变温度不是一个温度，而是一个温度区间。目前，尚无简 单的判据求韧脆转变温度tk，通常根据能量、塑性变形或断口形 貌随温度的变化定义tk。 ① FTP(Fracture Transition Plastic):得到100%纤维区断口的温 度（偏于保守），有时该测定不可能实现 ② NDT(Nil Ductility Temperature):低阶能（低于某一温度，冲 击吸收功不随温度的变化）开始上升的温度（低于此温度，冲击 断口为100%脆性解理断裂断口） ③ FTE(Fracture transition Elastic):低阶能和高阶能的平均值 所对应的温度 ④ FATT50(Fracture Appearance Transition Temperature):50%解 理断裂和50%塑性断裂所对应的温度
冲击断口的形貌
与拉伸试样一样，断口由纤维区、放 射区（结晶区）与剪切唇几部分
Fu Bin Shanghai Institute of Technology
15
Mechanical Properties of Materials
韧脆转变温度
韧脆转变温度是金属材料的韧性指标，它反映了温度 对韧脆性的影响。 tk是从韧性角度选材的重要依据之一，但不能直接用来 设计计算机件的承载能力或截面尺寸 选用材料应具有一定的韧性温度储备
性状态变为脆性状态，冲击吸收功明显下降，断 裂机理由微孔聚集变为穿晶解理，断口特征由纤 维状变为结晶状，这就是低温脆性（如下图） 。
tk或温度区间称为韧脆转变温度，又称冷脆转变 温度。
Fu Bin Shanghai Institute of Technology
10
Mechanical Properties of Materials
材料的韧脆转变
Fu Bin Shanghai Institute of Technology
11
Mechanical Properties of Materials
低温脆性的本质
低温脆性是材料屈服强度随 温度降低急剧增加的结果。 屈服强度σs的随温度降低 而升高，而断裂强度σc随 温度变化很小。 t>tk,σc>σs,先屈服再断裂 t<tk,σc<σs,脆性断裂
1 2
低碳铁素体-珠光体钢、低 合晶高强度钢也适用
Fu Bin Shanghai Institute of Technology
图 韧脆转变温度与铁素体晶粒直径的关系
26
Mechanical Properties of Materials
晶粒大小
研究发现，马氏体板条 束宽度、上贝氏体铁素 体板条束、原始奥氏体 晶粒尺寸与韧脆转变温 度之间也呈线性关系。 减小亚晶和胞状结构尺 寸也能提高韧性。
t0 tk
定义的方法不同，同一材料所得的tk也有差异，同一材 料，同一定义方法，由于外界因素的变化, tk也有变化。 所以，在一定条件下，用试样测得的tk ，因为和实际 结构工况之间无直接联系，不能说明该材料的机件一 定在该温度下脆断。
Fu Bin Shanghai Institute of Technology
断裂分析图
不同尺寸裂纹的σc-t曲线 解理断裂之前先发生塑性 变形，T>FTP时，无论裂 纹尺寸，断裂为剪切型 根据不同尺寸裂纹及应力水 平组合，裂纹可能扩展而致 脆性断裂，也可能不发生脆 性扩展
不同裂纹尺寸对 应的断裂应力 裂纹长度增加， σc下降
CAT，表示不同应 力水平线下脆性裂 纹扩展的终止温度 脆性裂纹不产生扩展
Fu Bin Shanghai Institute of Technology
24
Mechanical Properties of Materials
3.4.2 化学成分 间隙溶质元素溶入铁 素体基体中，偏聚于 位错线附近，阻碍位 错运动，致σs升高， 钢的韧脆转变温度提 高。
图 合金元素对韧脆转变温度的影响
Fu Bin Shanghai Institute of Technology
25
Mechanical Properties of Materials
3.4.3 显微组织 晶粒大小 细化晶粒使材料韧性 增加。铁素体晶粒直 径与韧脆转变温度的 关系，可用派奇公式 描述。
t k ln B ln C ln d
7
Mechanical Properties of Materials
冲击测量参数
测量冲击脆断后的冲击吸收功（AkU或AKV） 冲击吸收功并不能真正反映材料的韧脆程度（冲击吸收功 并非完全用于试样变形和破坏） 冲击吸收功对材料内部组织变化十分敏感，且试验简单易 行，仍被广泛的采用。
Fu Bin Shanghai Institute of Technology
此时在高应力区的小裂纹处不会造成脆性断裂。
(2)NDT＋33℃设计标准 (3)NDT＋67℃
对结构钢而言，FTE≈NDT＋ 33 ℃，适用于原子反应堆压力容器标准。 适用于全塑性断裂，在塑性超载条件 下，仍能保证最大限度的抗断能力，也适用于原子能原子反 应堆压力容器标准。
20
Fu Bin Shanghai Institute of Technology
3
Mechanical Properties of Materials
3.2 冲击弯曲和冲击韧性（Notched-impact test）
为显示加载速率和缺口效应对金属材料韧 性的影响，需进行缺口试样冲击弯曲试 验，测定材料的冲击韧性。 冲击韧性是指材料在冲击载荷作用下吸收 塑性变形功和断裂功的能力，常用标准试 样的冲击吸收功AK表示。
图 马氏体板条束宽度与韧脆转变温度之间的关系
8
Mechanical Properties of Materials
冲击断口宏观形貌
Fu Bin Shanghai Institute of Technology
9
Mechanical Properties of Materials
3.3 低温脆性
3.3.1 低温脆性现象
体心立方或某些密排六方晶体金属及合金，当试 验温度低于某一温度tk或温度区间时，材料由韧
断裂分析图
通过落锤试验求得的NDT可建立断裂分析图 (FAD)。断裂分析图表示许用应力、缺陷(裂 纹)和温度之间关系的综合图，它明确提供了 低强度钢在温度、应力和缺陷(裂纹)联合作 用下脆性断裂开始和终止的条件。
Hale Waihona Puke Fu Bin Shanghai Institute of Technology
22
Mechanical Properties of Materials
Fu Bin Shanghai Institute of Technology
4
Mechanical Properties of Materials
夏氏冲击和艾氏冲击
材料在冲击载荷下的力学性能与在静载荷下的力学 性能有很大的不同。在工程上常采用“冲击韧性”来 表示材料的冲击能力（检验材料对脆性力学行为的 敏感性）Susceptibility of materials to brittle behaviour
Fu Bin Shanghai Institute of Technology
13
Mechanical Properties of Materials
不同转变温度的标准
Fu Bin Shanghai Institute of Technology
14
Mechanical Properties of Materials
Fu Bin Shanghai Institute of Technology
2
Mechanical Properties of Materials
静载荷和冲击载荷塑性变形的对比
图 纯铁的应力－应变曲线
Fu Bin Shanghai Institute of Technology
1－冲击载荷 2－静载荷
Mechanical Properties of Materials
落锤试验法的不足
对脆性材料不能给予定量评定。因为试验使 用动载荷，其结果能否用于静载荷尚需要研 究。此外板厚也没有考虑。
Fu Bin Shanghai Institute of Technology
21
Mechanical Properties of Materials
Fu Bin Shanghai Institute of Technology
17
Mechanical Properties of Materials
Drop-weight test
半径为25mm的钢制圆柱 硬度不小于50HRC
Fu Bin Shanghai Institute of Technology
3 金属在冲击载荷下的力学性能
—— 应变速度、环境温度对材料力学性能的影响 材料韧脆性的评价方法
材料力学性能与材料本身的性质有关 韧性材料、脆性材料 韧脆的影响因素 1. 温度（低温脆性） 2. 应力状态（三向拉应力状态） 3. 变形速度的影响（冲击脆断）
韧、脆的相对性
韧脆的评价方法——材料的缺口冲击弯曲试验，材料的冲击韧性
Fu Bin Shanghai Institute of Technology
1
Mechanical Properties of Materials
3.1 冲击载荷下金属变形和断裂的特点
冲击载荷和静载荷的主要区别，加载速率的不同。 应变率在10-4～10-2s-1，金属力学性能变化不大，可 按静载荷处理。 当应变率大于10-2s-1，金属力学性能发生明显变化。 应变率对弹性变形没有影响 应变率对塑性变形、断裂的影响显著
