第三章金属在冲击载荷下的力学性能

落锤冲击试验法：用于测定全厚钢板的NDT,即为零塑 性温度，用于材料的脆性转变温度。 试样的典型尺寸：25mm90mm 350mm、 19mm50mm 125mm、16mm50mm 125mm
落锤样坯
落锤试验过程
落锤样坯断裂形貌
3.3.6 影响韧脆转变温度的因素
（1）晶格类型的影响
（2）ky-------位错被第二相等钉扎的常数。对于BCC金属， Fe、Mo的 ky 高；Ni、Ti的 ky 低。在-Fe中，含N低碳 钢ky比C高。 ky随温度增加不明显。
（3）d-----晶粒直径/位错滑移距离。细晶冷脆转变温度。
（4）-----与应力有关的常数。对于扭转， =1；拉伸时 =0.5；缺口拉伸， 1/3。
•氮、碳等原子被吸收到Ni、Mn所造成的局部畸变 区中去，减少了它们对位错运动的钉扎作用。
•在钢中形成化合物的合金元素，如铬、钼、钛等， 是通过细化晶粒和形成第二相质点来响韧脆转变 温度的，它和热处理后的组织密切相关。Biblioteka （3）晶粒大小对TK的影响
• 晶界前塞积的位错数目较 少，有利于减少应力集中；
晶界对裂纹扩展有阻碍 作用。晶粒越细，则晶 界越多，阻碍作用越大。
晶界总面积增加，使晶界上杂质浓 度减少，避免产生沿晶脆性断裂又 提高了它的塑性和韧性。
形变强化、固溶强化、弥散强化(沉淀强化)等方法，在 提高材料强度的同时，总要降低一些塑性和韧性。
• 面心立方晶格金属塑性、韧性好，体心立方和密排六 方金属的塑性、韧性较差。
• 面心立方晶格的金属，如铜、铝、奥氏体钢，一般不 出现解理断裂而处于韧性状态，也没有韧-脆转变，其 韧性可以维持到低温。
• 体心立方晶格的金属，如铁、铬、钨和普通钢材，韧 脆转变受温度及加载速率的影响很大，因为在低温和 高加载速率下，它们易发生孪晶，也容易激发解理断 裂。

(2) 同一材料，使用同一定义方法，由于 外界因素改变，如试样尺寸、缺口尖锐程度 和加载速率发生变化，tk也发生变化。
(3) 在一定条件下，用试样测得的tk，因 和实际结构工况无直接联系，不能说明该材 料构成的机件一定在该温度下脆断。
23/29
§3.4 影响韧脆转变温度的冶金因素
一、晶体结构的影响 1、bcc、hcp金属及合金存在低温脆性。 2、fcc金属及合金在常规使用温度下一般
另外，对于有缺口试样，由于缺口截面 上应力分布极不均匀，塑性变形消耗的功主 要集中在缺口附近，取平均值无意义，所以ak 是一个纯数学量。
直接用Ak更有意义。
10/29
(4) Ak 、ak不能真实反映一般零件承受上 千万次冲击载荷的能力
只有承受大能量冲击的零件，如炮弹， 装甲板等，才是一次或少数次即断裂，Ak才 可能化为材料对冲击载荷的抗力指标。但大 部分零件的工作状态还承受小能量多次重复 冲击，此时设计要用小能量多冲击试验。
缺口。 脆性材料不开缺口：陶瓷、铸铁、工具
钢等。 标准试样尺寸：10mm×10mm×55mm。
6/29
7/29
二、冲击吸收功和冲击韧度
1、冲击吸收功 Ak 为冲断试样过程中所消耗的功。
2、缺口(无缺口)试样的冲击值(冲击韧度)ak
ak

Ak F
F：试样缺口(折断处)的原始截面积。
8/29 3、讨论 (1) 通常将Ak 、ak作为衡量材料抵抗冲击
而材料的解理断裂强度却随温度的变化很小， 两者相交于tk。
图3-1 屈服强度和解理断裂强度随温度的变化
14/29
当t>tk时，σc>σs，随外力↑，先屈服，后 断裂→韧性断裂。
当t<tk时，σc<σs，外加应力先达到σc，(屈 服的同时发生断裂)为脆性断裂。

第三章金属在冲击载荷下的力学性能前面我们讲述的是材料在常温、静载下的力学性能。

工程中，还有许多机件是快速加载即冲击载荷及低温条件下工作的，如：汽车在凸凹不平的道路上行驶；飞机的起飞和降落；材料的压力加工等；其性能将与常温、静载的不同。

冲击载荷与静载的主要差异：在于加载速率不同，加载速率是指载荷施加于试样或机件的速率，用单位时间内应力增加的数值表示。

因加载速率提高，形变速率也随之增加，形变速率是单位时间的变形量。

因此，用形变速率（又分绝对变形速率和相对变形速率）可以间接地反映加载速率的变化。

相对变形速率又称应变率。

不同机件的应变速率范围大约为10-6～106s-1。

静拉伸试验的应变速率为10-5～10-2s-1，冲击试验的应变速率为102～104s-1。

试验表明，应变速率在10-4～10-2s-1内，金属的力学性能没有明显变化，可按静载荷处理。

当应变速率大于10-2s-1时，力学性能将发生明显变化。

缺口冲击载荷使塑性变形得不到充分发展，更灵敏地反映材料的变脆倾向。

降低温度（脆断趋势）钢的冷脆是一种低能量断裂，一般为解理断裂，有时为准解理断裂或沿晶断裂。

冷脆的最大特点是断裂功极低，后果是灾难性的。

（原因是断裂面间距为原子间距，力的作用距离只有0.1nm数量级，即使力很大，断裂所消耗的功W=F.S也相当低）。

第一节冲击载荷下金属变形和断裂的特点1、应变率对金属材料的弹性行为及弹性模量没有影响。

因弹性变形是以声速在介质中传播的，声速在金属介质中相当大，钢中为4982 m/s，普通摆锤冲击时绝对变形速率只有5～5.5m/s冲击弹性变形总能跟上冲击力的变化。

2、金属材料在冲击载荷作用下塑性变形难于充分进行。

金属产生附加强化。

冲击载荷下塑性变形比较集中在某些区域（与静载荷下不同），说明塑性变形是极不均匀的。

3、材料塑性和应变率之间无单值依存关系。

第二节冲击弯曲和冲击韧性一、冲击韧性是指材料在冲击载荷作用下吸收（弹性变形功）塑性变形功和断裂功的能力。

（4）应变速率对材料的塑性变形、断裂及有关力学性能 有很大影响 冲击瞬时作用于位错上的应力很高 应力水平高 塑性变形难于充分进行 内部的塑性变形不均匀。
第二节 冲击弯曲和冲击韧性
一、冲击韧性及其作用 1、材料在冲击载荷作用下，吸收塑性变形功和断裂功 的大小。 用标准试样的冲击吸收功表示，Ak。单位，J 2、作用 （1）揭示冶金缺陷的影响； （2）对σs大致相同的材料，评定缺口敏感性。 （3）评定低温脆性倾向。

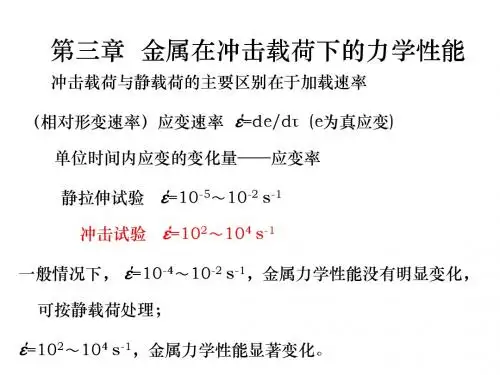

第三章 金属在冲击载荷下的力学性 能
冲击载荷与静载荷的主要区别在于加载速率 （相对形变速率）应变速率
έ=de/dτ (e为真应变)
单位时间内应变的变化量——应变率 静拉伸试验 冲击试验
έ=10-5～10-2 s-1 έ=102～104 s-1
一般情况下， έ=10-4～10-2 s-1，金属力学性能没有明显变化， 可按静载荷处理；
冲击吸收功－温度关பைடு நூலகம்曲线：
fcc金属（Cu、Al）材料在很低的温度下韧性仍比较高； 材料在很宽的试验温度范围内都是脆性的，如淬火高 碳马氏体钢； 材料在一定温度区间内产生低温脆性转变，如bcc金属 及其合金、某些hcp金属及其合金，许多铁素体－珠光 体钢（工程上使用的低碳钢）； bcc金属的低温脆性与位错在晶体中运动的阻力对温度 变化非常敏感及迟屈服现象有关。
3、外部因素
(1)温度 钢的“蓝脆”温度（钢的氧化色为蓝色） 静载荷：230~370℃ 冲击载荷：525～550℃ C．N原子扩散速率增加，易于形成柯氏气团。 (2)加载速率 加载速率↑，脆性↑，韧脆转变温度tk ↑; (3)试样尺寸和形状 试样增厚，tk↑（表面上的拉压应力最大）; 带缺口，不带缺口；脆性及tk不同。
二、 影响冲击韧性和韧脆转变温度的因素
