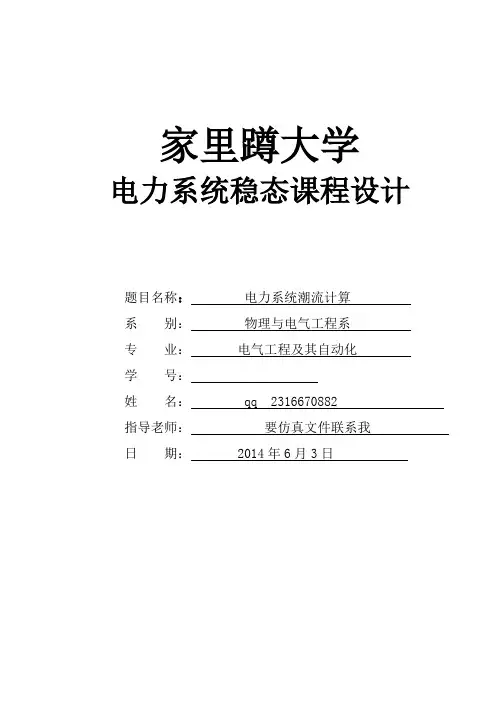

家里蹲大学
电力系统稳态课程设计
题目名称：电力系统潮流计算
系别：物理与电气工程系
专业：电气工程及其自动化
学号：
姓名： qq 2316670882 指导老师：要仿真文件联系我
日期： 2014年6月3日
电力系统稳态课程设计任务书
主要内容：
一、课程设计目的
1.掌握电力系统潮流计算的基本原理；
2.掌握并能熟练运用PWS 仿真软件；
3.采用PWS 软件，做出系统接线图的潮流计算仿真结果； 二、课程设计任务
110KV 系统结线如图所示，图1中，发电厂A 装有额定功率为25+j18的发电机一台，满载运行，除供应发电机电压负荷12+j10MV A ，余下均通过两台7SF -1000/110型变压器输入系统。变压器变比为121/6.3KV 。
图1 系统结线图
变电所I 装设有两台7SF -16000/110型变压器，变比为115.5/11KV ,有如下试验数据：
K P =86KW; K
U %=10.5
0P =23.5KW; 0
I %=0.9
变电所II 装设有一台7SF -10000/11型变压器，变比为110/10KV ，有如下试验数据：
K P =59KW; K
U %=10.5
0P =16.5KW; 0I %=1.0
发电厂A 装设的两台7SF -10000/11型变压器的试验数据与变电所II 的变压器相同。 各变电所负荷、线路长度和所选导线均已示于图1。设图中与等值系统S 连接处母线电压为116KV ，试求各变电所和发电厂低压母线线电压。
基本要求：
1、按学校规定的格式编写设计论文。
2、论文主要内容有：
①课题名称。
②设计任务和要求。
③手算潮流和PWS的应用以及仿真结果。
④收获体会、存在问题和进一步的改进意见等。
参考资料:
[1] 何仰赞、温增银.电力系统分析[M]. 华中科技大学出版社2010.3
[2] 西安交通大学等.电力系统计算[M].北京：水利电力出版社，1993.12
[3] 陈衍.电力系统稳态分析[M].北京：水利电力出版社，2004.1
[4] 李光琦.电力系统暂态分析[M].北京：水利电力出版社，2002.5
[5] 于永源，杨绮雯. 电力系统分析（第二版）[M]. 北京：中国电力出版社，2004.3
目录
一任务和要求 (1)
二潮流计算简介及课题 (1)
2.1 潮流计算简介 (1)
2.2 课程设计题目 (1)
2.3课题分析及思路 (2)
三PowerWorld Simulator软件介绍及应用 (2)
3.1 PowerWorld Simulator简介 (2)
3.2 PowerWorld Simulator应用 (3)
3.2.1 流程图 (3)
3.2.2电气主接线图 (3)
3.2.3 潮流列表 (4)
四手工计算 (5)
五误差分析 (8)
六设计总结 (9)
参考文献 (9)
附录 (10)
一任务和要求
1按学校规定的格式编写设计论文。
2 对任务书中的题目进行潮流计算，要求有：
（1）按照题目要求解题，所有算式要用公式编辑器编辑。
（2）用VISIO软件画出PWS反正软件的使用流程图。
（3）手算潮流和PWS的应用以及仿真结果，两者误差在5%内。
（4）收获体会、存在问题和进一步的改进意见等。
二潮流计算简介及课题
2.1 潮流计算简介
潮流计算是电力系统分析中的一种最基本的计算，指在给定电力系统网络拓扑、元件参数和发电、负荷参量条件下，计算有功功率、无功功率及电压在电力网中的分布。潮流计算是根据给定的电网结构、参数和发电机、负荷等元件的运行条件，确定电力系统各部分稳态运行状态参数的计算。通常给定的运行条件有系统中各电源和负荷点的功率、枢纽点电压、平衡点的电压和相位角。待求的运行状态参量包括电网各母线节点的电压幅值和相角，以及各支路的功率分布、网络的功率损耗等。
此外，在进行电力系统稳态及暂态稳定计算时，要利用潮流计算的结果作为其计算的基础；一些故障分析以及优化计算也需要有相应的潮流计算作配合；潮流计算往往成为上述计算程序的一个重要组成部分。以上这些，主要是在系统规划设计及运行方式安排中的应用，属于离线计算范畴。
随着现代化的调度中心的建立，为了对电力系统进行实时安全监控，需要根据实时数据库所提供的信息。
2.2 课程设计题目
110KV系统结线如图所示，图1中，发电厂A装有额定功率为25+j18的发电机一台，满载运行，除供应发电机电压负荷12+j10MV A，余下均通过两台
SF-1000/110型变
7
压器输入系统。变压器变比为121/6.3KV。
