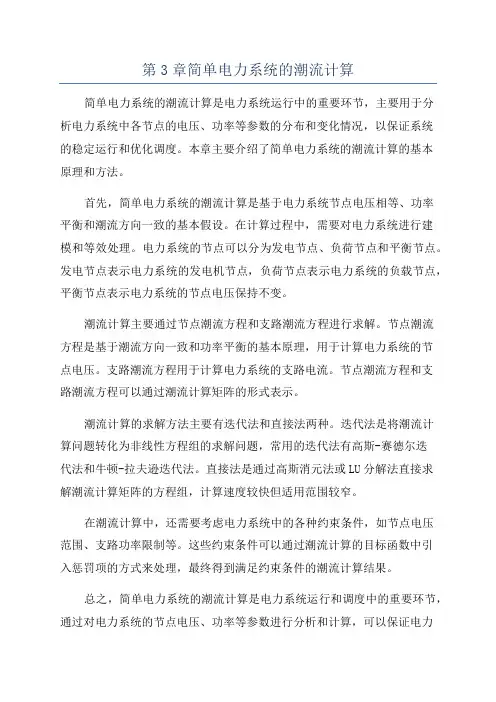

第3章简单电力系统的潮流计算简单电力系统的潮流计算是电力系统运行中的重要环节，主要用于分析电力系统中各节点的电压、功率等参数的分布和变化情况，以保证系统的稳定运行和优化调度。

本章主要介绍了简单电力系统的潮流计算的基本原理和方法。

首先，简单电力系统的潮流计算是基于电力系统节点电压相等、功率平衡和潮流方向一致的基本假设。

在计算过程中，需要对电力系统进行建模和等效处理。

电力系统的节点可以分为发电节点、负荷节点和平衡节点。

发电节点表示电力系统的发电机节点，负荷节点表示电力系统的负载节点，平衡节点表示电力系统的节点电压保持不变。

潮流计算主要通过节点潮流方程和支路潮流方程进行求解。

节点潮流方程是基于潮流方向一致和功率平衡的基本原理，用于计算电力系统的节点电压。

支路潮流方程用于计算电力系统的支路电流。

节点潮流方程和支路潮流方程可以通过潮流计算矩阵的形式表示。

潮流计算的求解方法主要有迭代法和直接法两种。

迭代法是将潮流计算问题转化为非线性方程组的求解问题，常用的迭代法有高斯-赛德尔迭代法和牛顿-拉夫逊迭代法。

直接法是通过高斯消元法或LU分解法直接求解潮流计算矩阵的方程组，计算速度较快但适用范围较窄。

在潮流计算中，还需要考虑电力系统中的各种约束条件，如节点电压范围、支路功率限制等。

这些约束条件可以通过潮流计算的目标函数中引入惩罚项的方式来处理，最终得到满足约束条件的潮流计算结果。

总之，简单电力系统的潮流计算是电力系统运行和调度中的重要环节，通过对电力系统的节点电压、功率等参数进行分析和计算，可以保证电力系统的稳定运行和优化调度。

潮流计算的基本原理和方法主要包括节点潮流方程和支路潮流方程的求解，以及迭代法和直接法的计算方法。

同时，需要考虑电力系统中的各种约束条件，以保证潮流计算结果的合理性和可行性。

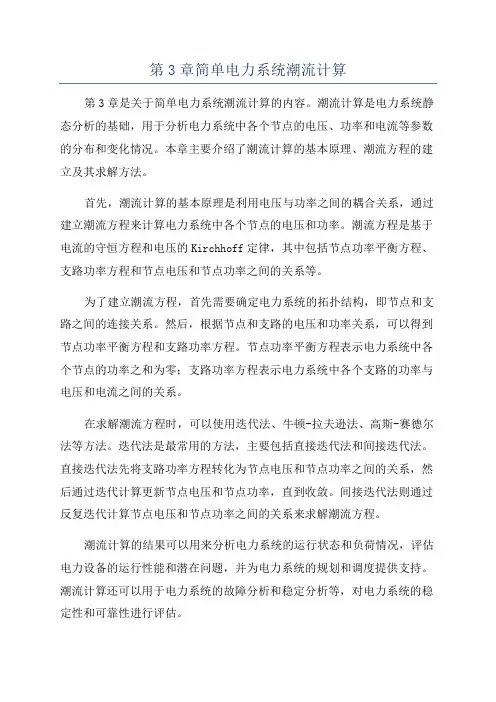

第3章简单电力系统潮流计算第3章是关于简单电力系统潮流计算的内容。

潮流计算是电力系统静态分析的基础，用于分析电力系统中各个节点的电压、功率和电流等参数的分布和变化情况。

本章主要介绍了潮流计算的基本原理、潮流方程的建立及其求解方法。

首先，潮流计算的基本原理是利用电压与功率之间的耦合关系，通过建立潮流方程来计算电力系统中各个节点的电压和功率。

潮流方程是基于电流的守恒方程和电压的Kirchhoff定律，其中包括节点功率平衡方程、支路功率方程和节点电压和节点功率之间的关系等。

为了建立潮流方程，首先需要确定电力系统的拓扑结构，即节点和支路之间的连接关系。

然后，根据节点和支路的电压和功率关系，可以得到节点功率平衡方程和支路功率方程。

节点功率平衡方程表示电力系统中各个节点的功率之和为零；支路功率方程表示电力系统中各个支路的功率与电压和电流之间的关系。

在求解潮流方程时，可以使用迭代法、牛顿-拉夫逊法、高斯-赛德尔法等方法。

迭代法是最常用的方法，主要包括直接迭代法和间接迭代法。

直接迭代法先将支路功率方程转化为节点电压和节点功率之间的关系，然后通过迭代计算更新节点电压和节点功率，直到收敛。

间接迭代法则通过反复迭代计算节点电压和节点功率之间的关系来求解潮流方程。

潮流计算的结果可以用来分析电力系统的运行状态和负荷情况，评估电力设备的运行性能和潜在问题，并为电力系统的规划和调度提供支持。

潮流计算还可以用于电力系统的故障分析和稳定分析等，对电力系统的稳定性和可靠性进行评估。

总结来说，第3章简单电力系统潮流计算介绍了潮流计算的基本原理、潮流方程的建立及其求解方法。

潮流计算是电力系统静态分析的基础，可以用于分析电力系统中各个节点的电压、功率和电流等参数的分布和变化情况，对电力系统的运行和规划提供支持。

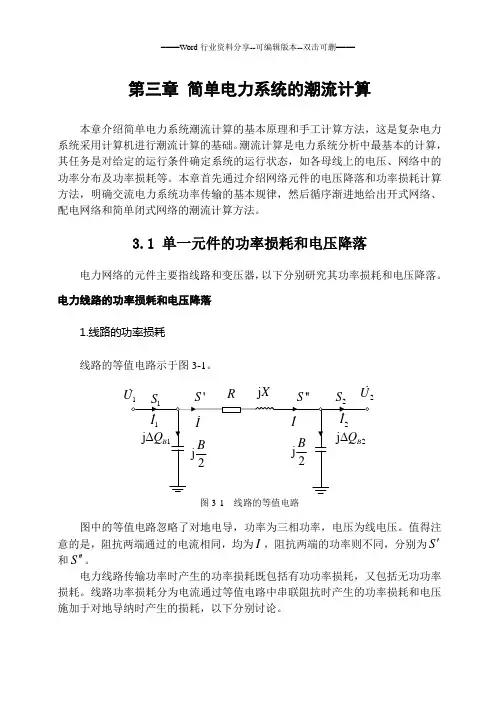

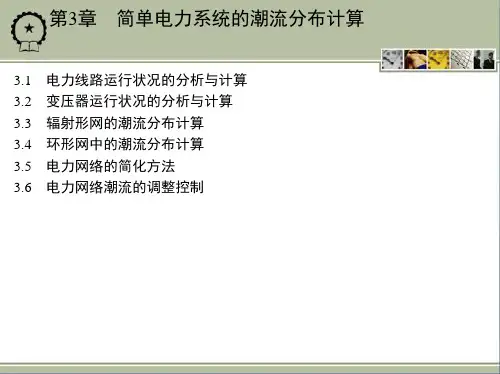

第三章 简单电力系统的潮流计算本章介绍简单电力系统潮流计算的基本原理和手工计算方法，这是复杂电力系统采用计算机进行潮流计算的基础。

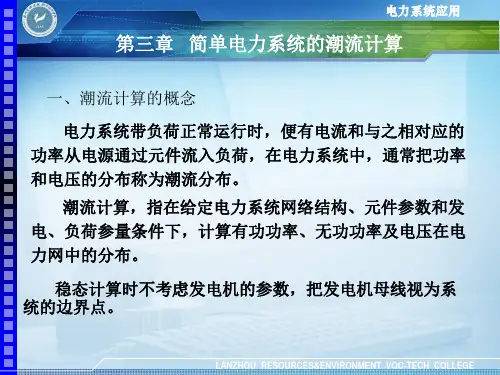

潮流计算是电力系统分析中最基本的计算，其任务是对给定的运行条件确定系统的运行状态，如各母线上的电压、网络中的功率分布及功率损耗等。

本章首先通过介绍网络元件的电压降落和功率损耗计算方法，明确交流电力系统功率传输的基本规律，然后循序渐进地给出开式网络、配电网络和简单闭式网络的潮流计算方法。

3.1 单一元件的功率损耗和电压降落电力网络的元件主要指线路和变压器，以下分别研究其功率损耗和电压降落。

电力线路的功率损耗和电压降落1.线路的功率损耗线路的等值电路示于图3-1。

U 1S 'S 2S 1B Q ∆j Q ∆j 2Bj 2Bj X I I 1I 2I 2U R图3-1 线路的等值电路图中的等值电路忽略了对地电导，功率为三相功率，电压为线电压。

值得注意的是，阻抗两端通过的电流相同，均为I ，阻抗两端的功率则不同，分别为S '和S ''。

电力线路传输功率时产生的功率损耗既包括有功功率损耗，又包括无功功率损耗。

线路功率损耗分为电流通过等值电路中串联阻抗时产生的功率损耗和电压施加于对地导纳时产生的损耗，以下分别讨论。

1) 串联阻抗支路的功率损耗电流在线路的电阻和电抗上产生的功率损耗为222L L L 22j (j )(j )P Q S P Q I R X R X U ''''+∆=∆+∆=+=+ （3-1） 若电流用首端功率和电压计算，则22L 21(j )P Q S R X U ''+∆=+ （3-2） 从上式看出，串联支路功率损耗的计算非常简单，等同于电路课程中学过的I 2乘以Z 。

值得注意的是，由于采用功率和电压表示电流，而线路存在功率损耗和电压损耗，因此线路两端功率和电压是不同的，在使用以上公式时功率和电压必须是同一端的。
