管子焊接工艺

管道各种位置焊接操作工艺技术指南（一）、水平固定管电弧焊接工艺1、管子对接焊缝只能单面焊双面成型，必须从工艺上保证根层焊缝的焊透，但又不能产生内凹和焊瘤。

2、由于焊接位置的不断变化，运条角度和焊工站立的高度必须适应变化的要求。

3、焊接热分布的规律是，上面的温度比下面高，应设置近前电阻式电流调节电器，但在焊接电流不能调正的情况下，主要靠摆动焊条来控制热量，达到均匀熔化的目的。

4、应选用有操作经验，证、质相当的焊工施焊。

5、操作技术点焊前应预先试好电流，然后检查对口是否符合要求，无误时方可点焊。

点焊使用的工艺应与正式焊接相同，一般点焊1-2点，点焊在水平或斜平焊位置上，长度为10-15mm，高度2-3mm，点焊后两端应修成缓坡形，以保持接头质量。

第一层的焊接：第一层的焊缝是决定焊接质量的关键。

采用击穿焊接法，即将钝边熔化，以保证焊缝焊透。

当对口间隙过大时，也可采用渗透法焊接，但必须焊透。

根据水平固定管的焊接特点，第一层仰焊位置采用直线运条法，平立焊位置可稍做摆动或灭弧来控制熔池温度。

每一层焊缝分两个半圆，先焊的一半称前半部，后焊的一半称后半部。

先焊一半的起头和收尾，焊到起过中心线约10-15mm，如图。

后焊的一半起头和收尾都要盖过前半的起头和收尾。

焊接从仰焊位置开始，按仰、立、平的焊接顺序进行焊接，随着焊接位置的不断变化，焊条角度也必须相应的变化，如图。

焊接时在坡口内引弧，采用酸性焊条焊接，引弧后拉长电弧预热2-3秒钟，待坡口两侧接近熔化状态，立即在低电弧开始焊接，给第一滴铁水，当铁水在坡口内形成熔池，将焊条抬起断弧，当熔池温度下降，熔池变小，再焊接形成第二个熔池，如此循环一直向前焊接。

焊接关键是要控制熔池的温度，也就是要控制电弧在熔池内停留的时间。

即要保证焊透，熔合良好，又要使铁水不往下落。

当采用碱性低氢型焊条焊接时，要直流反接，短弧操作。

引弧后就要给铁水进行焊接。

后半部焊接与前半部相同，但下接头、上收头难度较大，后半部起焊前先将接头处修成缓坡形，或用电弧接头处熔掉一部分形成缓坡状，然后再击穿焊接。

管道焊接工艺集安市仁源锅炉管道安装有限公司焊接工艺一、焊前准备（一）、焊口的位置应避开应力集中区，及便于焊接和热处理，一般应符合下列要求：1、受热面管子焊口，其中心线距离管子外壁以及支吊架边缘至少70mm，两个对接焊口间距离不得小于150mm。

2、管道对接焊口，其中心线距离管子弯曲起点不小于管子外径，且不小于100毫米，与支架边缘至少50mm。

3、管接头和仪表插座一般不可设置在焊缝或热影响区内。

4、管子的对接焊口，其中心线距离封头弯曲起点不小于壁厚加15mm，且不小于25mm和不大于50mm。

5、带有纵向焊缝的，相邻两纵间焊缝的距离应大于壁厚的3倍，且不小于100mm。

6、焊接管的管孔应尽量避免开在焊缝上，并避免管孔焊缝与相邻焊缝的热影响区相重合。

如不能避免时，需满足下列条件时方可在焊缝上或其附近开孔。

A、管孔两侧（从孔边算起）60mm（若管孔直径大于60mm，则取孔径值）的焊缝需经射线探伤合格；B、孔边不在焊缝缺陷上；C、管接头需经焊后热处理消除应力。

7、搭接焊缝的搭接尺寸应不小于5倍材母厚度，且不小于30mm。

（二）管子、低压容器和承重结构的坡口应按设计图纸规定加工，如无规定时，坡口的型式和尺寸应按能保证焊接质量，填充金属量少，便于操作，改善劳动条件，减少焊接应力和变形适应探伤要求等原则选用。

二、管子的对口焊接1、对焊工的要求按《锅炉压力容器焊工考试规则》的要求，根据所要焊的材质类别和焊接位置及管径，按质量技术监督局签发的焊工证所具有的施焊项目进行操作，绝不允许无证或项目不符的焊工施焊。

2、焊接方法选用根据现场条件，焊接材料，管径大小，准确合理的选用焊接方法。

一般选用直流电弧焊。

3、焊条的型号及选用（GB/T5117-1995）碳钢焊条的系列焊条直径 电 弧 焊4、对口要求管子坡口一般为V 型，单侧为30度-35度，对口时要有一定钝边和间隙。

坡口的作用是能使热源（电弧和火焰）伸入焊口根部，保证焊缝根部易于焊透，降低焊接热规范，减少热影响区和变形。

1.2mm的不锈钢管子的焊接工艺
焊接不锈钢管子需要特别的工艺和注意事项，以确保焊接质量
和管道的持久性。

首先，选择合适的焊接方法对于不锈钢管子至关
重要。

常用的方法包括TIG（氩弧焊）、MIG（气体保护焊）、电阻
焊等。

在选择焊接方法时，需要考虑管道的材质、厚度和管道用途
等因素。

其次，焊接不锈钢管子时，需要特别注意保护性气体的选择和
流量控制。

对于TIG焊接，使用惰性气体（通常是氩气）进行保护，以防止氧气和其他杂质进入焊接区域，从而避免产生氧化和腐蚀。

对于MIG焊接，同样需要保护性气体来保护焊接区域。

另外，焊接电流和电压的选择也是关键。

对于不锈钢管子，通
常需要较低的电流和电压，以避免产生过多的热量导致变形或者焊
接区域的氧化。

焊接速度也需要适当控制，以确保焊缝的质量和外观。

此外，还需要注意焊接工艺中的预热和后热处理。

对于较大直
径或者壁厚的不锈钢管子，通常需要进行预热以减少焊接应力和避
免裂纹的产生。

焊接完成后，还需要进行适当的后热处理，以消除
残余应力并提高焊接接头的性能。

最后，焊接不锈钢管子时，还需要严格控制焊接工艺参数，包括焊接速度、焊接角度、焊接层间间隙等。

同时，还需要进行焊后的检测和评价，以确保焊接质量符合相关标准和要求。

总之，焊接不锈钢管子需要综合考虑材料特性、焊接方法、工艺参数等多个因素，以确保焊接质量和管道的使用性能。

希望以上信息能够帮助你更好地理解不锈钢管子的焊接工艺。

钢管安装（焊接）工艺施工方法1、管道安装总体流程设计交底与图纸会审现场测量检验原材料验收除锈防腐管子、材料及阀门验收管子切割、下料支吊架安装支吊架制作管子组队、焊接安装系统强度和严密性试验系统清扫管道保温单体试运联动试车、交工工艺管道安装流程图2、管道安装（1）安装准备1）与管道有关的土建工程经检验合格，满足安装要求；与管道连接的设备应找正合格、固定完成。

2）在管道安装前完成的有关工序如清洗、脱脂、内部防腐与衬里等已进行完毕。

3）管子、管件及阀门等已按设计要求核对无误，内部已经清理干净，不存杂物。

（3）管道安装1）管道的坡度，可用支座下的金属垫板调整，吊架用杆螺栓调整。

2）垫板应与预埋件及其它连接件的设置应便于抢修，并不得紧贴墙壁、楼板或管架上。

3）合金钢管道不应焊接临时支撑物，如有必要时应符合焊接的有关规定。

4）脱脂后的管子、管件及阀门，安装时必须严格检查；埋地管道安装时，如遇地下水或积水，应采取排水措施。

5）埋地管道试压防腐后，应办理隐蔽验收，并填写《隐蔽工程记录》。

6）管道穿越道路，应加套管或砌筑涵洞保护。

与设备连接的管道，安装前必须将管道内部清理干净，其固定焊口一般远离设备。

7）当设计或设备制造厂无规定时，对不容许承受附加外力的传动设备，在设备法兰与管道连接前，应在自由状态下，检查法兰的平行度和同轴度，其偏差应在所规定的允许偏差之内。

8）管道系统与设备最终封闭连接时，应在设备连接轴上架设百分表监视设备位移，设备位移值应在所规定的范围。

9）管道安装合格后，不得承受设计外的附加载荷。

管道试压、吹洗合格后，应对该管道与设备的接口复位检查，其偏差值应符合规定，如有超差，应重新调整，直至合格。

管道安装允许偏差图（mm）（1）现场制作接管线支、托、吊架按标准图制作，不允许用临时支托应付，同时制作的管支、托、吊架应有防腐涂漆，否则不予安装。

（2）管道安装时应及时进行支、托、吊架的固定和调整工作、支、托、吊架的位置应正确。

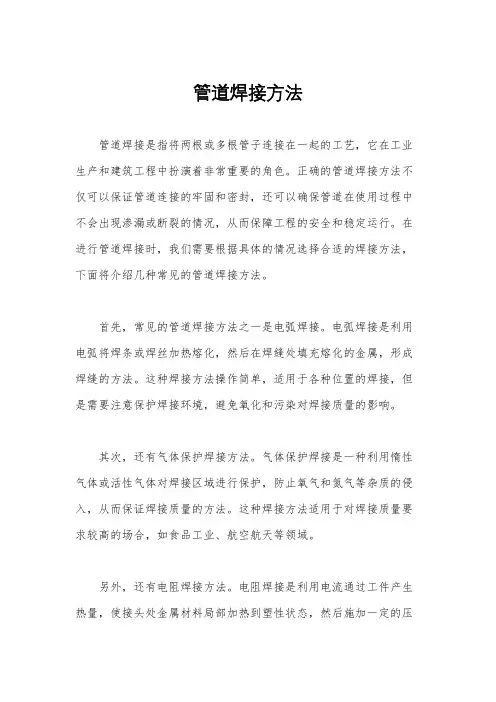

管道焊接方法
管道焊接是指将两根或多根管子连接在一起的工艺，它在工业生产和建筑工程中扮演着非常重要的角色。

正确的管道焊接方法不仅可以保证管道连接的牢固和密封，还可以确保管道在使用过程中不会出现渗漏或断裂的情况，从而保障工程的安全和稳定运行。

在进行管道焊接时，我们需要根据具体的情况选择合适的焊接方法，下面将介绍几种常见的管道焊接方法。

首先，常见的管道焊接方法之一是电弧焊接。

电弧焊接是利用电弧将焊条或焊丝加热熔化，然后在焊缝处填充熔化的金属，形成焊缝的方法。

这种焊接方法操作简单，适用于各种位置的焊接，但是需要注意保护焊接环境，避免氧化和污染对焊接质量的影响。

其次，还有气体保护焊接方法。

气体保护焊接是一种利用惰性气体或活性气体对焊接区域进行保护，防止氧气和氮气等杂质的侵入，从而保证焊接质量的方法。

这种焊接方法适用于对焊接质量要求较高的场合，如食品工业、航空航天等领域。

另外，还有电阻焊接方法。

电阻焊接是利用电流通过工件产生热量，使接头处金属材料局部加热到塑性状态，然后施加一定的压
力，使两个接头形成一体的方法。

这种焊接方法速度快，效率高，适用于大批量生产的场合。

最后，还有激光焊接方法。

激光焊接是利用高能激光束对焊接材料进行加热，使其熔化并形成焊缝的方法。

这种焊接方法具有热影响小、焊缝窄、变形小等优点，适用于对焊接精度要求较高的场合。

总的来说，管道焊接方法有很多种，我们需要根据具体的情况选择合适的焊接方法。

无论是哪种焊接方法，都需要严格按照操作规程进行操作，保证焊接质量。

希望以上介绍的管道焊接方法对大家有所帮助，谢谢阅读！。

管道焊接方案一、管道切割下料：坡口采用坡口机加工，然后用角向磨光机和内磨机将坡口及管口内外壁处２0mm范围内打磨出金属光泽.二、对口1、管道坡口加工好后即可进行对口，钢管组对对口角度55°-65°，对口间隙1-1.5mm。

不允许割斜口。

对口时要注意管子间隙及错边量，不得超过施工及验收规范所规定的值。

对口的点固焊的工艺与正式焊的焊接工艺相同。

2、焊接前应用目测对管间隙检查，并将管口25mm范围内打磨出金属亮泽，对于DN400以上的钢管应氩弧打底，再进行施焊。

三、施焊1、管道材质为Q235-B,连接方式为焊接，亚弧焊丝型号（H08mn）,电焊条（JH结422酸性）；焊机型号：铺底采用WS-350直流逆变焊机，焊接采用交流电焊机350kw-500kw，焊机性能必须稳定，功率等参数应满足焊接条件。

2、其焊接参数如下：底层：焊接电流90—110A，电压12—16V；氩气流量7-9L/min（氩弧焊打底）焊接电流110—130A，电压22—24V；（手工电弧焊打底）夹层及盖面：焊接电流110—140A，电压22—24V。

3、管子对口检查合格后，应先点焊定位，管口定位焊时应与正式焊接工艺相同，且定位焊时应符合下列要求：a、所用焊条应与正式焊接采用焊条相同，且与焊接工艺评定一致。

b、在纵向焊缝或螺旋焊缝的端部，不能进行定位焊、点固焊时点数不少于6点，点焊长度为60-70mm。

c、根部必须焊透。

4、焊接过程中注意控制层间温度，当层间温度低于规定要求时，要重新加热。

每层焊完之后应认真清渣，除去表层气孔、夹渣等缺陷，焊缝焊完后应将其表面焊渣和飞溅清理干净。

5、焊条使用前应烘干，烘干温度为150—200℃，恒温时间1小时，烘干后在100℃恒温箱内保存，焊接时随用随取。

当天未用完的焊条应回收存放，重新烘干后再使用，重新烘干的次数不超过2次。

在焊接过程中如出现焊条药皮发红，燃烧或严重偏弧时应立即更换焊条。

T91管子焊口焊接工艺T91管子焊口焊接工艺要求很严格，管壁厚度小于6mm时采用全氩弧焊接，焊丝用日本神刚公司的TGS-9cb，如果用电焊盖面的话，焊条就用CM-9cb。

焊接前用可溶纸塞住管口两侧，离管口300mm左右，用可燃纸胶带将焊口封住，然后用气针向管内充氩。

预热至200~250℃，焊接完后需热处理，温度为750~775℃，用加热片处理。

由于T91合金元素含量很高，导致该材料可焊性很差:(1） T91含有Cr、Mo、V、Cb等强碳化物元素，焊接时焊缝从高温冷却时易产生淬硬性的马氏体组织，焊缝有很大冷、热裂倾向；(2） T91含有很多的合金元素，其熔融金属的流动性差，焊接时还产生较多的熔渣；(3）由于马氏体钢导热性差，焊接应力不能得到充分释放，焊后焊缝的残余应力很大．因此，T91钢焊接时，如焊接工艺选择不当，焊工操作不当，很容易产生焊接冷、热裂纹、夹渣等缺陷．为了得到优质的焊接接头，有必要从焊接工艺及参数、焊工操作技术等方面进行严格控制．焊接坡口采用V型坡口，尺寸见图1．焊前坡口及周围20 mm范围内清除水、油、锈等污物，并露出金属光泽，以严格控制扩散氢的含量．3.4 充氩保护为防止T91焊接时焊缝根部的氧化，TIG打底及盖面焊时管子内部都采用充氩保护．氩气纯度为99.99%，充氩保护流量控制在7～12 L/min范围内．3.5 预热温度和层间温度的控制T91钢材的淬硬性大大高于常用的铬钼钢，因此，该钢材焊接时，一方面必须严格控制扩散氢的含量，另一方面，需减缓焊接时焊缝的冷却速度，而焊前预热是控制扩散氢含量及减缓焊接时焊缝的冷却速度的最有效的措施，对T91小口径钢管焊接，焊前预热控制在150 ℃以上．为了充分保证下一道焊接前，上一道焊缝已转变为马氏体组织，以利下一道焊接时，能对上一道焊缝进行部分回火，达到改善马氏体组织的焊缝的性能，因此，我们严格限制层间温度在260 ℃以下．我们采用接触式测温计测量预热温度和层间温度，以达到严格控制温度的目的．托克托电厂一期工程 1号机组末级过热器管排 ,采用了SA2 13-T91钢制造。

管道焊接技术(5篇)管道焊接技术(5篇)管道焊接技术范文第1篇【关键词】管道焊接；下向焊；焊接工艺1、前言我国能源资源主要分布在西部和北部，而东南部经济相对发达，能源消耗较大，每年需要运输大量的能源。

管道运输是一种低成本运输方式，可输送油气，也可输送煤炭。

应当乐观开展管道运输，不仅能够减小铁路运输的紧急压力，而且也是海上油气资源开发、输送的迫切需要。

管道焊接是保证管道密性和强度的关键，是保证管道质量的关键，是保证管道平安生产的重要条件。

大型输油、输气管道一般都是大口径、长距离金属管道需要一种质优高效的焊接工艺，目前我国广泛采纳的一种焊接施工技术是金属管道下向焊焊接工艺，这种技术以其焊接速度快、焊接质量好成形美观、焊道背面成形平缓、匀称、节约焊接材料、降低工艺难度和工人劳动强度等优点,在我国石油、输气金属管道施工中应用得特别普遍。

管道下向焊不仅可以提高管道焊接效率，缩短管线铺设时间，而且能够提高经济效益。

2、管道下向焊简介输油、输气管道的焊接施工常在野外作业，焊接时要转动钢管使熔池处于水平位置是很困难的，因此焊接是在钢管固定不转动的状况下，对环形焊缝进行全方位施焊。

下向焊技术是到目前为止优点较多的焊接工艺，已成为我国大部分长距离管线建设设计文件指定必需采纳的焊接工艺。

特殊是大型输油、输气管道的焊接施工中，为了加速工程进度，保证质量，在操作技术上普遍采纳下向焊接技术。

下向焊必需采纳性能优良的下向焊专用焊条。

下向焊工艺，是从环形焊缝的顶部引弧，向底部施焊，每一半的环缝焊接时，焊接位置先后经受水平一倾斜一立焊一半仰焊一仰焊位置。

3、焊接设备及材料3.1焊接设备焊接设备在使用中应能保持性能稳定,长时间工作无过热、过流和欠压等现象。

在根焊时电弧推力要适中,无断弧现象,根部成形好。

同时依据长输管线的单移动性要求,焊机能够具有较强的移动便利性。

我公司在施工中选用的是我国西安北方电气公司的MPM8/350CX型直流弧焊自发电焊机,该MPM系列是西安北方电气公司与意大利Genset公司作产品,采纳全套进口组件生产。

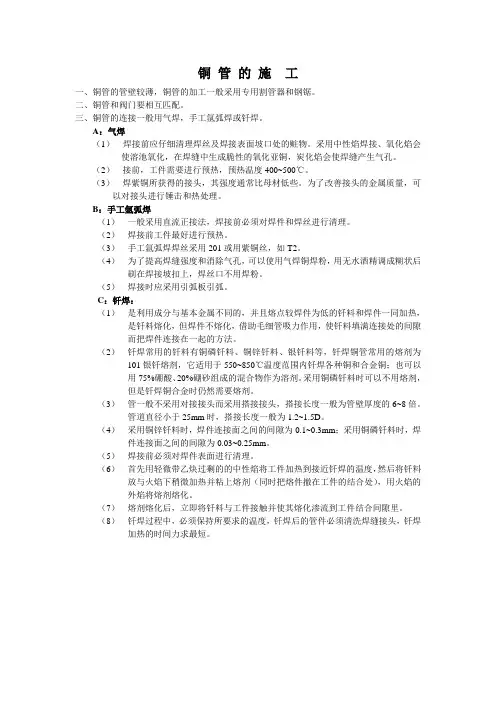

铜管的施工一、铜管的管壁较薄，铜管的加工一般采用专用割管器和钢锯。

二、铜管和阀门要相互匹配。

三、铜管的连接一般用气焊，手工氩弧焊或钎焊。

A：气焊（1）焊接前应仔细清理焊丝及焊接表面坡口处的赃物。

采用中性焰焊接、氧化焰会使溶池氧化，在焊缝中生成脆性的氧化亚铜，炭化焰会使焊缝产生气孔。

（2）接前，工件需要进行预热，预热温度400~500℃。

（3）焊紫铜所获得的接头，其强度通常比母材低些。

为了改善接头的金属质量，可以对接头进行锤击和热处理。

B：手工氩弧焊（1）一般采用直流正接法，焊接前必须对焊件和焊丝进行清理。

（2）焊接前工件最好进行预热。

（3）手工氩弧焊焊丝采用201或用紫铜丝，如T2。

（4）为了提高焊缝强度和消除气孔，可以使用气焊铜焊粉，用无水酒精调成糊状后刷在焊接坡扣上，焊丝口不用焊粉。

（5）焊接时应采用引弧板引弧。

C：钎焊：（1）是利用成分与基本金属不同的，并且熔点较焊件为低的钎料和焊件一同加热，是钎料熔化，但焊件不熔化，借助毛细管吸力作用，使钎料填满连接处的间隙而把焊件连接在一起的方法。

（2）钎焊常用的钎料有铜磷钎料、铜锌钎料、银钎料等，钎焊铜管常用的熔剂为101银钎熔剂，它适用于550~850℃温度范围内钎焊各种铜和合金铜；也可以用75%硼酸、20%硼砂组成的混合物作为溶剂。

采用铜磷钎料时可以不用熔剂，但是钎焊铜合金时仍然需要熔剂。

（3）管一般不采用对接接头而采用搭接接头，搭接长度一般为管壁厚度的6~8倍。

管道直径小于25mm时，搭接长度一般为1.2~1.5D。

（4）采用铜锌钎料时，焊件连接面之间的间隙为0.1~0.3mm；采用铜磷钎料时，焊件连接面之间的间隙为0.03~0.25mm。

（5）焊接前必须对焊件表面进行清理。

（6）首先用轻微带乙炔过剩的的中性焰将工件加热到接近钎焊的温度，然后将钎料放与火焰下稍微加热并粘上熔剂（同时把熔件撤在工件的结合处），用火焰的外焰将熔剂熔化。

（7）熔剂熔化后，立即将钎料与工件接触并使其熔化渗流到工件结合间隙里。
