管对接焊接工艺

焊接工艺评定管对接焊口形式覆盖的要求
焊接工艺评定管对接焊口形式覆盖的要求主要包括了以下几方面内容：
1. 设计图纸、工艺文件和标准规范。

在焊接工艺评定中，首先需要确
定所要采用的焊接工艺，同时需要参考设计图纸、工艺文件和标准规范，确认焊接接头的要求和标准，以确保焊接质量符合工程技术要求。

2. 材料的选择和准备。

对于焊接工艺评定来说，选用的焊材亦是需要
符合标准规范，且需保持良好的状态，以保证焊接接头的质量和可靠性。

3. 预热和热处理。

在对钢材被焊接的过程中，焊接缝和区域都需要进
行预热，以保证焊接接头的成型和质量。

若要求焊接接头需要进行热
处理，也需要进行相应的措施和步骤。

4. 焊接过程的控制。

在焊接管对接焊口时，需要严格按照焊接工艺规
范进行操作，且注意控制焊接过程中的各个环节，如焊接机器的参数、焊接速度、电弧维持性等，以确保焊接接头的质量和可靠性。

5. 质量检查和评估。

在焊接过程中，需要对焊接接头进行严格的质量
检查和评估，以确保其质量符合标准规范和工程技术要求。

同时，还
需确定焊接后的焊缝钢材的力学和物理性能，以评估焊接接头的质量和可靠性。

总的来说，在焊接工艺评定中，需要严格按照标准规范进行操作，且不能掉以轻心。

只有这样，才能从根本上保障焊接接头的质量和可靠性。

管道焊接方案1. 管道焊接概述管道焊接是指将两段管道材料通过焊接工艺连接在一起的过程。

在各种工业领域，管道焊接是一项常见且重要的任务。

本文将介绍管道焊接的常见类型、焊接工艺和注意事项，以及一些常见的管道焊接方案。

2. 管道焊接类型管道焊接按照焊接方式可分为以下几种类型：•对接焊接：焊接两段管道材料的端部，常用的对接焊接方法包括焊接接头锻压、电阻焊接和电弧焊接。

•角焊接：将两个管道连接在一个角度上，常用的角焊接方法包括电弧焊接和气焊。

•搭接焊接：将一段管道的外径与另一段管道的内径进行连接，常用的搭接焊接方法包括电弧焊接和TIG焊接。

•环缝焊接：将管道的环缝焊接在一起，常用的环缝焊接方法包括电弧焊接和TIG焊接。

3. 焊接工艺和注意事项管道焊接过程中，需要注意以下几个方面的工艺和事项：3.1 焊接材料的选择选择合适的焊接材料对于确保焊接质量至关重要。

常见的焊接材料包括焊接电极、焊丝和焊剂。

在选择焊接材料时需考虑管道材料的种类和用途，以及焊接部位的特殊要求。

3.2 焊接设备和工具的准备在进行管道焊接前，需要准备好相应的焊接设备和工具。

常用的焊接设备包括焊接机、气体供应装置和电极夹等。

同时，还需要准备适当的焊接辅助工具，如焊接钳、焊接面罩和钢丝刷等。

3.3 焊接工艺参数的设置在进行管道焊接时，需要根据具体焊接材料和管道类型设置相应的焊接工艺参数，如焊接电流、焊接电压和焊接速度等。

合理设置焊接工艺参数能够保证焊接质量和效率。

3.4 焊接过程的控制焊接过程中需要控制焊接速度、焊接温度和焊接压力等因素，确保焊缝的质量和牢固度。

此外，还需要注意焊接过程中的安全措施，如佩戴防护眼镜和防护服，并确保焊接场地通风良好。

3.5 焊后处理焊接完成后，需要对焊接部位进行相应的焊后处理。

常见的焊后处理包括打磨、清洗和去除焊渣等操作，以确保焊缝的平整度和光滑度。

4. 常见的管道焊接方案根据具体的管道应用和要求，常见的管道焊接方案可以分为以下几种：4.1 管道对接焊接方案对接焊接是最常见的管道连接方式，它可以使用不同的焊接工艺，如电弧焊接、电阻焊接和激光焊接。

管子对接焊的正确方法管子对接焊是一种常见的焊接工艺，用于连接两根管子或管子与法兰之间的接头。

正确的管子对接焊方法不仅能够确保焊接质量和连接强度，还能提高工作效率和安全性。

下面我们将详细介绍管子对接焊的正确方法。

一、准备工作1. 目视检查管子表面是否有明显的氧化物、锈蚀或油污等杂质，如有需先进行清理。

2. 使用物理或化学方法去除管子内外壁的氧化物，以确保焊接接头清洁。

二、准确调试焊接设备1. 根据管子材质和厚度选择适当的焊接电流、电压和焊接材料。

2. 确保焊机、焊条或焊丝等设备及材料的质量和正常工作状态。

三、对接焊工艺1. 将两根管子对接在一起，确保管口端面平整、垂直度符合要求。

2. 确定好焊接位置和焊接方向，进行合理的加热坡度和预热工艺。

3. 选用合适的焊接方法，如手工电弧焊、气体保护焊或者等离子焊等。

4. 采用适当的焊接技术进行填充层和盖面的焊接，确保焊缝充实、均匀。

5. 控制好焊接速度、焊接质量和焊接温度，防止管道变形、裂纹或焊接不良。

四、焊口检验和修整1. 焊接完成后，对焊缝进行X射线检测、超声波检测和磁粉检测等，确保焊接质量合格。

2. 如发现焊接缺陷，应及时进行修复，保证焊接接头的完整性和可靠性。

五、清理和防护1. 将焊接接头清理干净，清除焊渣和焊渣，保持焊缝表面的光滑和干净。

2. 对焊接接头进行防腐处理或防护涂层，防止腐蚀和损坏。

正确的管子对接焊方法涉及到焊前准备、焊接过程和焊后处理等环节，需要注意材料、设备、工艺和操作等方面的因素，以确保焊接质量和连接强度。

只有严格按照规范操作，才能保证管子对接焊的质量和安全。

不锈钢管对接工艺流程
《不锈钢管对接工艺流程》
不锈钢管对接是指将两根不锈钢管连接在一起的加工工艺。

通常情况下，不锈钢管对接可以采用多种方法，例如氩弧焊、气保焊、电弧焊等。

接下来，我们将介绍一种常见的不锈钢管对接工艺流程。

首先，准备工作。

在进行对接前，需要将待对接的不锈钢管清洁干净，确保表面没有任何杂质或油污。

这一步是非常重要的，因为如果接头表面不干净，将会影响焊接质量。

其次，对接准备。

将两根不锈钢管对接的部位进行加工，通常采用切割或者磨削的方式，确保管端平整、无毛刺，并保持两端的对齐度。

在对接面上打磨、清洁，以提高焊接质量。

第三，焊接操作。

在准备好对接面的情况下，将两根不锈钢管对接，使用适当的焊接方法进行焊接。

针对不同的管径和壁厚，可以选择合适的焊接电流、焊接速度和焊接方法，确保焊接质量。

最后，检查和修磨。

焊接结束后，需要进行焊缝外观检查，确保焊接质量良好。

如果有需要，可以进行修磨，去除焊接过程中产生的焊渣和毛边，提升外观质量。

以上就是一般的不锈钢管对接工艺流程，当然具体的操作步骤还会因实际情况而有所调整。

总的来说，不锈钢管对接工艺流
程需要在准备工作和焊接操作上严格把关，确保最终的焊接质量。

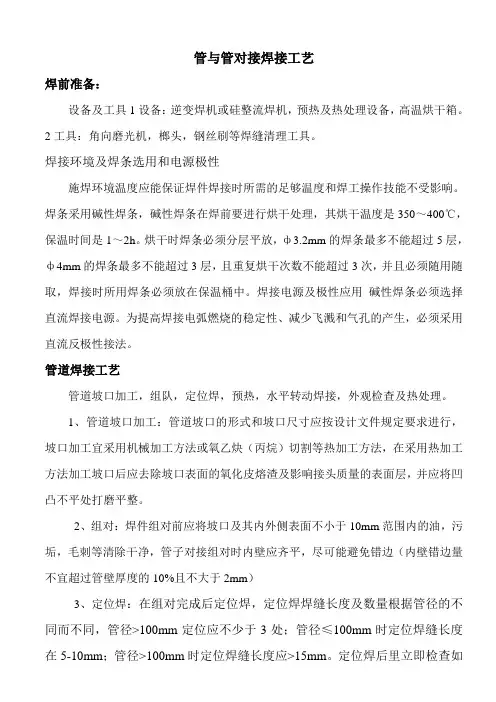

管与管对接焊接工艺焊前准备：设备及工具1设备：逆变焊机或硅整流焊机，预热及热处理设备，高温烘干箱。

2工具：角向磨光机，榔头，钢丝刷等焊缝清理工具。

焊接环境及焊条选用和电源极性施焊环境温度应能保证焊件焊接时所需的足够温度和焊工操作技能不受影响。

焊条采用碱性焊条，碱性焊条在焊前要进行烘干处理，其烘干温度是350～400℃，保温时间是1～2h。

烘干时焊条必须分层平放，ф3.2mm的焊条最多不能超过5层，ф4mm的焊条最多不能超过3层，且重复烘干次数不能超过3次，并且必须随用随取，焊接时所用焊条必须放在保温桶中。

焊接电源及极性应用碱性焊条必须选择直流焊接电源。

为提高焊接电弧燃烧的稳定性、减少飞溅和气孔的产生，必须采用直流反极性接法。

管道焊接工艺管道坡口加工，组队，定位焊，预热，水平转动焊接，外观检查及热处理。

1、管道坡口加工：管道坡口的形式和坡口尺寸应按设计文件规定要求进行，坡口加工宜采用机械加工方法或氧乙炔（丙烷）切割等热加工方法，在采用热加工方法加工坡口后应去除坡口表面的氧化皮熔渣及影响接头质量的表面层，并应将凹凸不平处打磨平整。

2、组对：焊件组对前应将坡口及其内外侧表面不小于10mm范围内的油，污垢，毛刺等清除干净，管子对接组对时内壁应齐平，尽可能避免错边（内壁错边量不宜超过管壁厚度的10%且不大于2mm）3、定位焊：在组对完成后定位焊，定位焊焊缝长度及数量根据管径的不同而不同，管径>100mm定位应不少于3处；管径≤100mm时定位焊缝长度在5-10mm；管径>100mm时定位焊缝长度应>15mm。

定位焊后里立即检查如果有缺陷应立即清除重新定位。

4、预热：焊前预热应符合设计文件的规定，一般预热温度应不低于200℃预热宽度以焊缝中心为基准每侧不少于焊件厚度的3倍且不小于50mm，测温方式可采用触点式温度计或测温笔。

预热方法原则上宜采用点加热，条件不具备时，方可采用火焰加热法。

5、水平转动焊接：施焊顺序依次为打底层，填充层，盖面层。

管道焊接工艺要求在焊前准备阶段，焊口的位置应避开应力集中区，便于施焊和热处理。

例如，对于锅炉受热面管子焊口，其中心线距离管子弯曲起点或汽包、联箱外壁以及支吊架边缘至少70mm，两个对接焊口间距离不得小于150mm。

对于管道对接焊口，其中心线距离管子弯曲起点不得小于管子的外径，且不小于100mm。

管接头和仪表插座一般不可设置在焊缝或热影响区内。

对于筒体的对接焊口，其中心线距离封头弯曲起点不小于壁厚加15mm，且不小于25mm和不大于50mm。

这些规定有助于确保焊接的质量和安全性。

7. 焊件对口时一般应做到内壁齐平，如有错口，则其错口值应符合以下要求：1. 对于单面焊的局部错口，其值不应超过壁厚的10%，且不大于1mm。

对于双面焊的局部错口，其值不应超过焊件厚度的10%，且不大于3mm。

对于不同厚度的焊件对口时，应按规定方法处理其厚度差。

2. 当焊口的局部间隙过大时，应设法修整至规定尺寸，严禁在间隙内加填塞物。

焊条、焊丝和焊剂应存放于干燥、通风良好、温度大于5℃，且相对空气湿度小于60%的库房内。

使用前应按其说明书要求进行烘焙不得超过两次。

焊丝使用前应清除锈垢和油污，至露出金属光泽。

对于重要部件的焊条，使用时应装入温度保持在100~150℃的专用保温箱筒内，随用随取。

存放一年以上的焊条用于重要部件焊接时，如对其质量发生怀疑，应重新做出鉴定，符合要求后方可使用。

3. 在焊接组装时，应将待焊工件垫置牢固，以防止在焊接和热处理过程中产生变形和附加应力。

除设计规定的冷拉口外，其余焊口应禁止用强力对口，更不允许利用热膨胀法对口，以防引起附加应力。

焊接场所应采取防风、防雨、防雪、防寒等措施。

在焊接施工过程中，包括对口装配、施焊、热处理和检验等四个重要工序。

本道工序符合要求后方准进行下道工序，否则禁止下道工序施工。

4. 合格焊工在施焊锅炉受热面管前，应进行与实际条件相适应的模拟练，并经折断面检查符合要求后方可正式焊接。

管道的组对和焊接施工工艺标准1.适用范围本章适用于工作压力不大于1.0MPa 的民用及一般工业建筑的室内给水（包括热水）、消防、室内外供热管网手工电弧焊、手工钨极氩弧焊和氧—乙炔焊的焊接施工工艺标准。

2.施工准备2.1 原材料、半成品的检验及验收：2.1.1焊接工程所采用的材料必须具有制造厂的质量证明书，其质量不得低于国家现行标准的规定；2.1.2焊条的化学成分、机械强度应与母材相同且匹配，兼顾工作条件和工艺性；2.1.3焊条质量应符合现行国家标准《碳钢焊条》GB5117、《低合金焊条》GB5118的规定，同时焊条应干燥。

2.1.4焊丝应符合现行国家标准《焊接用钢丝》GB1300的规定；2.1.5施工现场的焊接材料贮存场所及烘干、去污设施，应符合国家现行标准《焊条质量管理规程》JB3223的规定，并应建立保管、烘干、清洗、发放制度。

2.1.6氩弧焊所采用的氩气应符合现行国家标准《氩气》GB4842的规定，且纯度不应低于99.96% 。

2.1.7氧乙炔焊所采用的氧气纯度不应低于98.5%，乙炔气的纯度和气瓶中的剩余压力应符合现行国家标准《溶解乙炔》GB6819的规定。

2.2 主要工机具：2.2.1焊机，砂轮锯，切割机，焊条烘干箱，焊条保温桶，焊钳，氩弧焊把，面罩和滤光玻璃，焊缝检验尺，管道坡口机，管道对口器等。

2.3 作业条件：2.3.1 焊接前应对被焊材料进行焊接工艺评定；2.3.2焊工必须持有相应项目的资格证书，现场施焊的钢材种类，焊接方法，焊接位置，有效期等均应与焊工本人的焊工证书相符。

2.3.3需焊的管节应先修口、清根，管端端面的坡口角度、钝边、间隙等应符合要求；钢管对口检查合格后，方可进行点焊；2.3.4在寒冷或恶劣环境下焊接应符合下列规定：2.3.4.1清除管道上的冰、雪、霜等；2.3.4.2当工作环境的风力大于5级、雪于或相对湿度大于90%时，应采取保护措施施焊；2.3.4.3焊接时，应使焊缝可自由伸缩，并应使焊口缓慢降温；2.3.4.4冬季焊接时，当焊件温度低于0℃时，所有钢材应在施焊处100 mm范围内预热到15℃以上。

焊接工艺评定管对接焊口形式覆盖的要求介绍在焊接工艺评定中，对接焊口形式的选择和覆盖是非常重要的。

本文将详细探讨焊接工艺评定管对接焊口形式覆盖的要求和相关内容。

工艺评定的重要性焊接工艺评定是评估焊接过程的能力和性能的一种方法。

通过合理选择和覆盖对接焊口形式，可以确保焊接质量、焊接接头的强度和密封性等方面的要求得到满足。

制定焊接工艺规程制定焊接工艺规程是进行焊接工艺评定的基础。

下面是制定焊接工艺规程时需要考虑的一些因素：板材和焊接材料的选择•确定使用的板材和焊接材料的种类和规格。

•确定板材和焊接材料的性能要求，如强度、耐腐蚀性等。

焊接方法的选择•根据实际情况选择合适的焊接方法，如手工电弧焊、氩弧焊等。

•考虑工件的材料、厚度和形状等因素，选择合适的焊接方法。

焊接工艺参数的确定•根据板材和焊接材料的性能要求，确定合适的焊接工艺参数，如焊接电流、焊接速度等。

•考虑到焊接接头的强度和密封性要求，合理调整焊接工艺参数。

焊接人员的要求•确定焊接人员的技术要求和培训要求。

•确保焊接人员具备足够的焊接技术和操作经验。

对接焊口形式的选择在制定焊接工艺规程时，对接焊口形式的选择是非常重要的。

下面是对接焊口形式选择时需要考虑的几个因素：焊接接头的要求•根据焊接接头的性质和要求，选择适合的焊接接头形式。

•考虑到焊接接头的强度、密封性、外观等要求，选择合适的焊接接头形式。

板材的厚度和类型•根据板材的厚度和类型，选择适合的焊接接头形式。

•对于不同类型的板材，如冷轧钢板、热轧钢板等，选择适合的焊接接头形式。

焊接位置的限制•考虑焊接位置的限制，选择适合的焊接接头形式。

•对于难以进行正面焊接的位置，可以选择其他形式的焊接接头。

施工条件和设备限制•根据施工条件和设备限制，选择适合的焊接接头形式。

•考虑到焊接工艺评定时的实际条件，选择合适的焊接接头形式。

对接焊口形式的分类对接焊口形式可以根据不同的分类标准进行分类。

下面是对接焊口形式的一种常见分类：角焊接•角焊接是常见的对接焊口形式之一。
