水系统冲洗预膜方案

循环水清洗预膜方案循环水系统的清洗预膜处理1、预膜目的代莱加热设备由于没经过运转，设备内部通常比较整洁，本冲洗方案主要就是除去设备在加工、储存或加装期间积集在设备金属表面的少量氧化物(例如铁锈)和油脂。

2、预膜剂组份主要由共聚磷酸盐及锌盐共同组成，共聚磷酸盐主要做为缓蚀剂采用，当重新加入适度的锌盐后并加强使用量，即为可以制止磷酸盐的水解又可以大力推进成膜的速度。

膜的成分为：r-fe2o3、磷酸铁络合物、磷酸锌和氢氧化锌。

3、预膜原理共聚磷酸盐就是一种阴极缓蚀剂，共聚磷酸盐分子溶解或与钙离子分解成胶体的微粒，这些拎电荷的微粒移动至阴极分解成薄膜。

当共聚磷酸盐与ca2+、zn2+等金属离子并存时与水中的金属离子分解成不溶性的金属盐，沉积物粘附在金属表面上构成一层容易水溶性的沉淀物或表面络合物，制止金属腐蚀，起至水杨酸甲酯膜的促进作用。

此膜称作阴极结晶膜。

4、系统参数循环水量：5035m3/h总容水量：2800m3吹损失：90m3/h补水量：205m3/h排污量：59.4m3/h5、具体操作步骤如下：1）循环水系统水冲洗化学清洗工作开始前，应先打扫和清理管道、冷却水池以及冷却设备，然后向水池和循环水系统中充水，开泵进行循环冲洗、排放。

假如冷却塔还加有回水旁路管，可以使回水不经塔进行清洗，以免污染物中大块儿颗粒堵塞冷却塔填料；另外，初期水冲洗循环水管道时，也应避免大的颗粒进入换热设备。

有条件的话，安装旁路或就地排放一段时间。

水冲洗至系统浊度不在上升为止，一次性放水或置换排放至系统浊度接近补充水浊度，即停止补排水操作，开始实施化学清洗工作。

6、全系统化学冲洗a)调节系统保有水量适中，水的浊度b)整个化学冲洗药剂用量均以系统水量约2800m3为排序依据；c)清洗时为了节省药剂降低成本，可将循环水的水位降至最低，一次性投加ax-201清洗剂2000-2500kg，循环运行2-4小时,控制循环水ph在4左右；如果偏高，可适当投加硫酸调节。

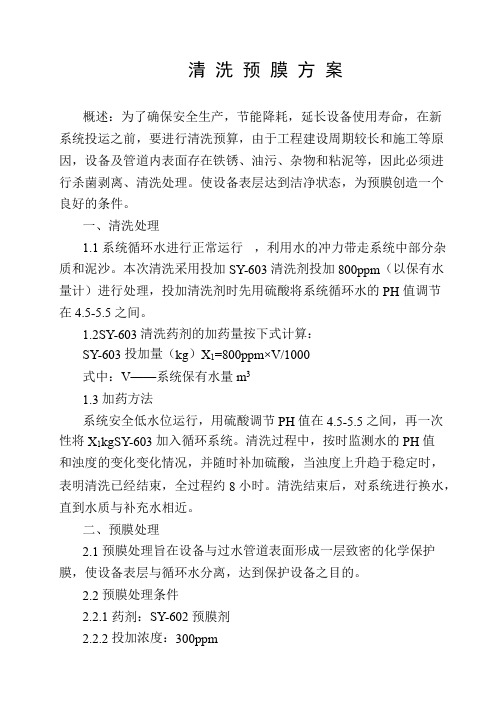

清洗预膜方案概述：为了确保安全生产，节能降耗，延长设备使用寿命，在新系统投运之前，要进行清洗预算，由于工程建设周期较长和施工等原因，设备及管道内表面存在铁锈、油污、杂物和粘泥等，因此必须进行杀菌剥离、清洗处理。

使设备表层达到洁净状态，为预膜创造一个良好的条件。

一、清洗处理1.1系统循环水进行正常运行，利用水的冲力带走系统中部分杂质和泥沙。

本次清洗采用投加SY-603清洗剂投加800ppm（以保有水量计）进行处理，投加清洗剂时先用硫酸将系统循环水的PH值调节在4.5-5.5之间。

1.2SY-603清洗药剂的加药量按下式计算：SY-603投加量（kg）X1=800ppm×V/1000式中：V——系统保有水量m31.3加药方法系统安全低水位运行，用硫酸调节PH值在4.5-5.5之间，再一次性将X1kgSY-603加入循环系统。

清洗过程中，按时监测水的PH值和浊度的变化变化情况，并随时补加硫酸，当浊度上升趋于稳定时，表明清洗已经结束，全过程约8小时。

清洗结束后，对系统进行换水，直到水质与补充水相近。

二、预膜处理2.1预膜处理旨在设备与过水管道表面形成一层致密的化学保护膜，使设备表层与循环水分离，达到保护设备之目的。

2.2预膜处理条件2.2.1药剂：SY-602预膜剂2.2.2投加浓度：300ppm2.2.3用硫酸调节系统的PH值在5.5-7之间2.2.4常温预膜需48小时，水温在32℃以上时，需36小时。

2.3预膜剂用量按下式计算：300ppm×V×10-3×1.2（补加量经验系数）2.4加药方法循环冷却水系统处于运行状态，使系统处于安全低水位运行。

用硫酸调节PH值为5.5-7之间，将SY-602预膜剂逐步一次性加入循环水中。

2.5预膜过程中，每2小时分析一次水中预膜剂含量和PH值，若预膜剂含量偏低，则必须补加预膜剂，补加量按下式计算：补加量（kg）=（300ppm-P）×V/1000式中：P——测得无机磷含量（以PO43-计）,mg/Lppm——水中预膜剂浓度，ppmV——系统储水量，m32.6预膜剂加入系统运行1小时后，可在系统中分别放入不同材质的挂片一组，用以监测预膜效果，预膜结束之后，对系统进行换水，并取出挂片检测效果，预好膜的挂片可以观察到五彩色晕。

循环水清洗预膜及正常加药方案一、循环水清洗循环水清洗是指将水通过循环系统中的管道、设备和容器进行清洗，以去除其中的杂质和污染物。

清洗循环水的目的是保持系统的良好工作状态，提高设备的效率和寿命，并确保生产过程中的产品质量。

以下是循环水清洗的步骤和注意事项：1.准备工作在清洗循环水之前，首先要准备好所需的工具和材料，包括清洗剂、水源、清洗设备等。

2.关闭系统在清洗之前，需要先关闭循环系统的阀门、泵等设备，确保系统处于停止运行状态。

3.排空水将循环系统中的残余水排空，可以通过打开系统的排污阀门来完成。

4.清洗循环水将清洗剂加入循环系统中，并通过泵将清洗剂推送到所有的管道、设备和容器中。

根据不同的清洗需求，可以采用机械清洗、化学清洗或者热水清洗的方法。

5.冲洗在清洗循环水之后，需要进行冲洗的操作。

冲洗的目的是将清洗剂和残留的污染物彻底冲洗掉，使系统完全恢复清洁。

6.恢复运行在循环水清洗完成后，可以重新开启系统，并检查系统的运行状态，确保一切正常。

二、预膜预膜是指在循环水系统中形成一个保护层，以防止管道、设备和容器表面出现腐蚀、结垢等问题。

以下是预膜的步骤和注意事项：1.选择预膜剂根据循环水系统的材质和水质特点，选择适合的预膜剂。

常用的预膜剂有磷酸盐类、硅酸盐类、聚合物类等。

2.加入预膜剂将选好的预膜剂加入循环水系统中，并通过泵进行充分搅拌，确保预膜剂均匀分散在整个系统中。

3.循环运行预膜剂在循环水系统中的作用需要一定的时间才能发挥出来，因此需要将系统进行长时间的循环运行，通常为24小时以上。

4.检查效果预膜剂发挥作用后，可以通过检查系统表面的膜层厚度、管道的清洁程度等来评估预膜效果。

5.维护预膜为了保持预膜的效果，需要定期检查和维护循环水系统，及时清除污垢、调整水质等。

正常加药是指根据循环水系统的需求，对水进行添加药剂的操作，以保证系统正常运行和产品质量。

以下是正常加药的方案和注意事项：1.水质分析加药前需要对水质进行分析，了解水中的PH值、硬度、浊度、含氧量等参数，以确定所需的药剂种类和用量。

循环水不停车清洗、预膜方案一、目的：1、全系统化学清洗的目的是将系统中所有换热器中的油污、腐蚀产物、污垢等清洗干净,提高系统换热效率,并使其表面得到活化,为预膜打好基础;2、预膜处理是为了保护金属表面免遭腐蚀,而利用化学药剂中的某些成份与冷却水中的两价金属离子如Ca2+、Zn2+、Fe2+等形成络合物,在金属表面上形成一层非常薄的、致密的防护膜,牢固地粘附在金属表面上,从而抑制冷却水对金属的腐蚀,也包括防止微生物的腐蚀;二、循环水清洗、预膜前应具备的条件1、循环水主管及各装置内循环水管线均已冲洗完毕,管线连接完好并形成回路;2、循环水砂质过滤器及加药系统均已调试完毕,具备投入运行条件;3、循环水化学清洗和预膜所需药剂、清洗用工器具准备齐全;4、清洗前所需劳动防护用品、器材已准备齐全;5、清洗和预膜的车间及岗位操作人员已明确,并熟悉了解药剂性质及清洗、预膜流程;6、联系装置、化验室人员,做好准备配合清洗、预膜;三、系统参数循环水量：1200m3/h循环水保有量：m3供水压力：0.4—0.5MPa浓缩倍数：3PH：7.5～9.0；碱度以CaCO3计：＜500ppm；Ca2+：＜200ppm；Mg2+：＜200ppm；Cl-：＜500ppm；浊度：≤10ppm；电导率25℃：＜3000μs/cm；有机磷PO43-：4.5～5.5ppm；总无机磷PO43-：＜1ppm；四、化学清洗1对循环水系统加药装置人工加药除外、排污阀门、补充水阀门、PH 仪表、补、排水流量计等逐一确认,使其能满足清洗时加药、排污和补水需要;2将化学清洗及预膜所需药品运到现场,调试好加药装置人工加药除外,按要求作好各项分析准备3检查集水池液位,调整循环水池液位到安全水位,并使循环冷却水流量到最大;4联系化验室取水样分析循环水中PH、浊度、碱度、总铁及硬度具体分析项目咨询药剂厂家;5在化学清洗过程中,所有进水换热设备必须开启阀门至最大,以保证清洗效果;6根据系统总保有水量向循环水系统首次投加清洗剂酸性,一小时后,取样检测循环水系统的PH值投加量和浓度,取样频次咨询药剂厂家; 7清洗期间尽量不排污、不补水,以免降低清洗剂的浓度;如浓度降低应及时补加清洗剂;8化学清洗时间应根据系统浊度、总铁、总硬度变化而定,一般清洗时间为24~32小时左右;9清洗结束后尽量将水排空,然后再补充一次水进行置换,置换至系统总磷小于6.5ppm、浊度小于等于10ppm,PH值为7.5—9.0即可停止置换,进入下一步操作;五、管道预膜1当清洗置换结束、循环冷却水参数达到要求后,方可进行预膜;2根据系统贮水量,向系统首次投加预膜剂,循环一小时后,分析检测循环水系统的PH值投加量和投加频率咨询药剂厂家;3当各项指标都在规定范围之内后,挂入监测试片,以便检验预膜效果是否要挂监测试片,根据药剂厂家提供的方案进行确定;4照此运行24—48或72小时,取出监测挂片,用肉眼观察应有明显色晕;用硫酸铜溶液检验预膜效果,当显深棕色的时间超过30秒时,可停止预膜;反之应延长预膜时间至72小时;5、进行置换,置换至总磷小于6.5ppm时,可停止置换,关闭排污阀;6、在预膜期间尽量不排污、不补水,以免降低预膜剂的浓度;如浓度降低应及时补加预膜剂;7、在预膜过程中,如果由于预膜剂投加量过大导致循环水PH低于6.0以下时,应向系统投加适量的液碱或对循环水系统进行适当的置换,保证循环水的PH在控制指标范围内;六、注意事项1、在化学清洗和预膜操作时,一定要穿戴好安全防护用品,防止酸碱灼伤;2、在清洗、预膜过程中,应加强水质分析工作;3、分析频率可根据需要适当调整;4、进入现场,清洗预膜时,注意在现场设立警告牌或安排专人监管;5、做好循环水清洗、预膜记录、存档;。

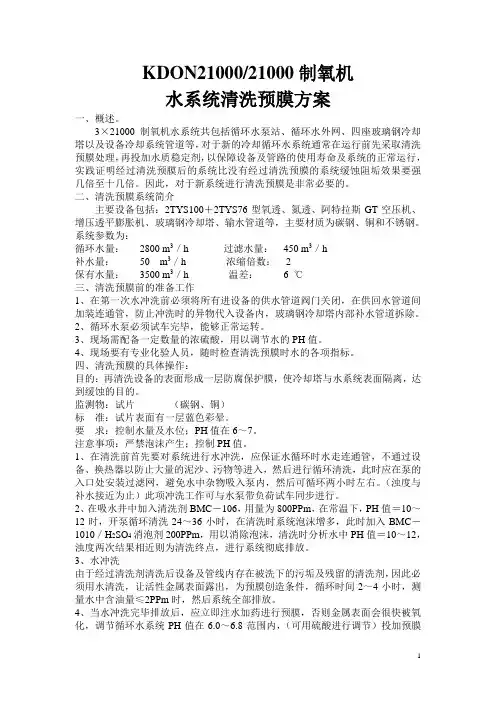

KDON21000/21000制氧机水系统清洗预膜方案一、概述。

3×21000制氧机水系统共包括循环水泵站、循环水外网、四座玻璃钢冷却塔以及设备冷却系统管道等，对于新的冷却循环水系统通常在运行前先采取清洗预膜处理，再投加水质稳定剂，以保障设备及管路的使用寿命及系统的正常运行，实践证明经过清洗预膜后的系统比没有经过清洗预膜的系统缓蚀阻垢效果要强几倍至十几倍。

因此，对于新系统进行清洗预膜是非常必要的。

二、清洗预膜系统简介主要设备包括：2TYS100＋2TYS76型氧透、氮透、阿特拉斯GT空压机、增压透平膨胀机、玻璃钢冷却塔、输水管道等，主要材质为碳钢、铜和不锈钢。

系统参数为：循环水量：2800 m3／h 过滤水量：450 m3／h补水量：50 m3／h 浓缩倍数： 2保有水量：3500 m3／h 温差： 6 ℃三、清洗预膜前的准备工作1、在第一次水冲洗前必须将所有进设备的供水管道阀门关闭，在供回水管道间加装连通管，防止冲洗时的异物代入设备内，玻璃钢冷却塔内部补水管道拆除。

2、循环水泵必须试车完毕，能够正常运转。

3、现场需配备一定数量的浓硫酸，用以调节水的PH值。

4、现场要有专业化验人员，随时检查清洗预膜时水的各项指标。

四、清洗预膜的具体操作：目的：再清洗设备的表面形成一层防腐保护膜，使冷却塔与水系统表面隔离，达到缓蚀的目的。

监测物：试片（碳钢、铜）标准：试片表面有一层蓝色彩晕。

要求：控制水量及水位；PH值在6～7。

注意事项：严禁泡沫产生；控制PH值。

1、在清洗前首先要对系统进行水冲洗，应保证水循环时水走连通管，不通过设备、换热器以防止大量的泥沙、污物等进入，然后进行循环清洗，此时应在泵的入口处安装过滤网，避免水中杂物吸入泵内，然后可循环两小时左右。

（浊度与补水接近为止）此项冲洗工作可与水泵带负荷试车同步进行。

2、在吸水井中加入清洗剂BMC－106，用量为800PPm，在常温下，PH值＝10～12时，开泵循环清洗24～36小时，在清洗时系统泡沫增多，此时加入BMC－1010／H2SO4消泡剂200PPm，用以消除泡沫，清洗时分析水中PH值＝10～12，浊度两次结果相近则为清洗终点，进行系统彻底排放。

循环水系统清洗预膜方案循环水系统在工业生产中起到了至关重要的作用，它们可以用于散热、输送原料、提供冷却等多个方面。

然而，随着时间的推移，循环水中会不可避免地积累着各种污垢和沉积物，这给循环水系统的正常运行带来了威胁。

为了解决这个问题，我们需要定期进行循环水系统的清洗预膜工作。

循环水系统清洗预膜的目的是通过使用一种特殊的化学清洗剂，在清洗过程中形成一层薄膜，以阻止新的污垢和沉积物附着在管道表面上。

这一薄膜不仅可以延长系统的使用寿命，减少故障和停机时间，还可以提高系统的运行效率，降低能耗。

清洗预膜方案的具体步骤如下：1. 准备工作：在进行清洗预膜之前，需要做好充分的准备工作。

首先，关闭循环水系统，并将其排空。

然后，清理系统中的杂质，清除管道表面的污垢和沉积物。

2. 选择合适的清洗剂：根据系统的具体情况和管道材料的不同，选择合适的清洗剂。

清洗剂应具有良好的渗透性和溶解性，能够迅速分解污垢和沉积物。

3. 清洗预膜：将选定的清洗剂充分溶解于一定比例的水中，然后将其倒入循环水系统中。

打开系统，让清洗剂在管道内循环流动。

根据实际情况，可适当调整清洗时间，通常为数小时至数天。

4. 冲洗系统：在清洗结束后，需要对系统进行充分的冲洗，以去除残留的清洗剂和溶解的污垢。

冲洗过程中可使用清水或者稀释剂，直至冲洗水清澈透明。

5. 检查和监测：清洗预膜完成后，应对系统进行全面的检查和监测，确保清洗效果的达到预期。

检查包括观察管道内壁的情况，测量流量、温度和压力等参数，以及对清洗后的水样进行测试。

通过定期进行循环水系统清洗预膜，我们可以有效地防止管道内的污垢积累，保持循环水的清洁和流畅。

这不仅可以延长系统的使用寿命，减少维护成本，还可以提高生产效率，降低能源消耗。

因此，建议企业在循环水系统投入使用后即制定清洗预膜方案，并按计划进行清洗预膜工作，以确保系统的高效稳定运行。

希望以上循环水系统清洗预膜方案能对您有所帮助，并希望您能根据实际情况进行具体操作。

循环水系统清洗方案一．本方案编制依据：中华人民共和国国家行业标准：《工业设备化学清洗质量标准》、中华人民共和国化工行业《化学清洗质量保证手册》、中华人民共和国化工部行业标准《脱脂工程施工验收规范》、中国石油化工总公司《冷却水分析和试验方法》。

二．材质主要组成：不锈钢、碳钢。

垢样分析：铁化物（四氧化三铁 Fe3O4和三氧化二铁 Fe2O3混合物），碳酸盐垢及其它杂质垃圾沉淀物。

三．化学清洗目的1、通过清洗将管道内的各种化学垢、泥沙、杂物等清洗干净，防止装置在运行中管线及阀门堵塞、损坏。

2、系统内设备和管道经化学清洗后，金属裸露在水中，为防止其再度发生腐蚀，需进行预膜处理。

四．清洗范围和方法对象：冷却水系统方法：循环化学清洗方法。

五．化学清洗前的准备工作化学清洗前的准备工作:熟悉系统的有关情况。

化学清洗前完成系统内被清洗的各腐蚀产物，结垢物的定性、定量分析。

化学清洗前完成系统内各设备组成的材质确定。

把不参与清洗的设备和机器要加临时短管，接临时旁路或盲板盲死等措施与清洗系统分开。

为保证清洗过程的良好进行，防止气阻现象发生，循环系统应配置和确认高点排气孔和低点排污口。

为保证清洗过程的良好进行，进行快速有效的补水和排污工作，可配置临时补水管和排污管。

为检查清洗效果，确定分析采样点。

六．化学清洗步骤整个化学清洗过程为：水力冲洗（试压、检漏）→化学法清洗（除污垢后）→钝化/预膜→人工处理→复位检查→化学清洗总结。

1．水冲洗（试压、检漏）水冲洗的目的—是用大量的水尽可能冲刷掉系统中的灰尘、泥沙、金属腐蚀产物等疏松的污垢，同时检查系统有无渗漏、气阻和死角情况，有问题及时处理。

冲洗时，高点注满，地点排放，并控制进出水平衡。

冲洗水速度 1.0m/s 左右为宜，进出水浊度差小于5ppm，浊度曲线趋于平缓时，冲洗结束。

2．化学清洗化学清洗的目的—是利用化学清洗剂与铁锈及其它金属氧化物和盐垢溶解，而对金属基体无任何损害。

清洗过程中，清洗溶液流速不应小于 0.6m/s。

塔化循环水清洗预膜方案一、系统现状由于前期循环水频繁出现介质泄漏，引起细菌繁殖、水中存在大量油泥，从而加剧了系统的腐蚀和结垢，所以，为了装置的平稳运行，决定对循环水系统进行一次彻底的清洗、预膜。

二、操作条件①清洗前对循环水系统进行漏点检查及处理，确保系统不漏；②清洗过程中系统不得排污，不得有溢流和串水现象发生（形成封闭系统）；③清洗过程中风机停用。

三、实施步骤①剥离：由于系统存在大量粘泥，所以首先进行分批次冲击式剥离。

具体操作如下：首次投加0.5吨SS-533-YX粘泥剥离剂，加药一小时后观察水中浊度和水面油沫情况，若水面泡沫很多而且不脏，同时浊度不出现明显上升，则运行12小时后进行水质置换即直接转入第二步清洗；若水面出现大量黄褐色或灰黑色油沫，说明系统仍存在大量油泥，则需要再次投加0.5吨SS-533-YX粘泥剥离剂进行剥离，观察水中浊度和水面油沫情况，若有必要可第三次投加0.5吨SS-533-YX粘泥剥离剂进行剥离。

运行约12小时后进行置换、污水排放，当循环水浊度≤20mg/l时，停止换水，转入下一步操作。

②清洗：清洗主要是洗去设备表面的水垢、锈垢和油垢。

首次加入QX-212-YX固体清洗剂1.5吨，观察水面及各项分析数据，若PH 大于5.0则继续投加QX-212-YX固体清洗剂（每次0.5吨），控制PH 在4.0~5.0之间至少四小时以上后进行置换，污水排放，当循环水浊度≤20mg/l时，停止换水加入QX-212-YX液体清洗剂1.5吨，若泡沫较多可视情况酌量加入消泡剂。

观察各项分析指标，若浊度持续上升同时水面较脏，则再次投加QX-212-YX液体清洗剂0.5吨.系统运行约12小时后，大量置换水质、排污。

③预膜：当换水至系统浊度低于15.0mg/l并持续4小时以上不再明显上升时，开始预膜。

一次性投加YM-511-YX预膜剂1.5吨。

当总磷降到4.0mg/l时，转入日常水处理。

四、分析监测清洗预膜过程中的监测项目及频次如下：五、药剂准备清洗预膜前应与库房对接查看是否准备有足够的药剂，不足部分尽快采购：(1) SS-533-YX粘泥剥离剂2吨(2)QX-212-YX固体清洗剂4吨（3）QX-212-YX液体清洗剂2吨（4）YM-511-YX预膜剂2吨。
