阳极处理制程知识简介

阳极氧化阳极氧化处理简介一、目的及意义铝及其合金表面很容易生成一层极薄的氧化铝膜（厚度约为0 . 01 一0 . 02um ）在大气中有一定的抗腐蚀能力。

但由于这层氧化膜是非晶的，它使铝件表面失去原有的光泽。

此外，氧化膜疏松多孔，不均匀，抗蚀能力还不强，且容易沾染污迹。

因此，铝及其合金制品通常需进行氧化处理。

二、阳极工艺流程图前处理：脱脂～预浸～化学抛光～剥黑膜1碱咬～剥黑膜2后处理：活化～染色～封孔注：在前后处理段中，每个工序之后都会有相应水洗，前处理段可采用自来水进行清洗，后处理段必须采用纯水清洗．三、阳极工艺概述3 . 1 脱脂：脱脂又叫除油，是阳极前处理一项重要工序，脱脂常采用碱性溶液做脱脂剂，如NaoH . Naco3 . Na3p04 等组成的脱脂剂，碱液除油主要是在高温条件下将碱咬动物油和植物油咬化形成可溶性肥皂而除去油污．3 、2 化学抛光：在合适的溶液中，不使用外接电源对零件进行抛光过程称为化学抛光，是一种对零件装便性加工．铝及铝合金的化学抛光，为磷酸量溶液和其它溶液．磷酸基这类溶液在工业中应用最为广泛，大体可分为两种，一种是含磷酸高于700ml / l 的溶液．另一种是含磷酸400 一600ml / l 的溶液，前者能在己机械抛光的表面上获得跟电抛光相当的高光亮度的表面，它能抛光纯铝和含锌量不高于8 % ，含铜量不高于4 ％的Al 一Mg 一zn ．和Al 一cu 一Mg 合金，后者抛光较前者差不多，而且不适合于含铝量高于95 ％的纯铝．3 . 3 碱咬：碱咬是化学抛光的另一重要的预处理方式，碱咬可以调整工件表面材质的粗细／均匀／亮暗的程度，未经预处理的铝是不能阳极氧化和着色的，．工件在碱咬中的过程是：A12o3 + NaoH ? A13 + + others AI + NaoH ? NaAloZ + HZ 注：NaAloZ 是一种黑色的可溶解性盐，反应过程中附在工件表面．即是我们所称的黑膜．3 .4 阳极氧化：硫酸阳极氧化工艺获得的铝的氧化膜层外观无色透明，厚度为5 一20um ，硬度高，孔隙多，吸附性强，有利于染色，经封闭处理后，具有较高的搞蚀能力，主要用于防护和装饰目的．它在成膜的过程其实是一个水电解过程：3 . 5 染色前处理：阳极氧化后，在着色之前，可用酸液处理，把氧化膜活化，所有有机酸／无机酸及酸性盐适用于活化，这一处理，必会使一些阳极氧化膜的物质溶解，使孔隙率增加．从而提高吸附染料的能力。

铝合金阳极处理工艺知识铝合金阳极处理工艺是一种针对铝合金表面进行处理的方法，通过在铝合金表面形成一层氧化膜，提高铝合金的耐腐蚀性和抗磨损能力。

以下是铝合金阳极处理工艺的相关知识：1. 阳极处理液的组成：阳极处理液通常由硫酸、硫酸铜和硫酸铝等成分组成。

其中硫酸起到增加阳极处理液的电导率的作用，硫酸铜用于增加电流密度，而硫酸铝则能提供铝离子。

2. 阳极处理的方法：阳极处理可以分为常规阳极处理和硬阳极氧化两种方法。

常规阳极处理适用于要求不高的铝合金产品，处理后的氧化膜较薄，耐腐蚀性较弱；而硬阳极氧化则适用于对耐腐蚀性要求较高的产品，氧化膜更厚，耐磨损性更好。

3. 处理工艺流程：常规阳极处理工艺包括清洗、酸洗、除氧、阳极氧化和封孔等步骤。

首先，将铝合金表面的油污、粉尘等污染物清洗干净；然后通过酸洗去除表面的氧化铝皮；接下来进行除氧处理，即将氧化皮层移除以增加阳极效果；随后将铝合金制品放入阳极处理槽中进行阳极氧化；最后进行封孔处理，将氧化膜的孔隙部分填充，提高耐腐蚀性。

4. 阳极处理液的温度和时间控制：阳极处理液的温度通常控制在15-30摄氏度之间，过高的温度会导致阳极氧化速度过快，过低的温度则可能导致氧化效果不佳。

处理时间一般在10-60分钟之间，根据不同要求可以进行调整。

5. 工艺控制和质量检测：在进行阳极处理过程中，需要密切监控和控制处理槽温度、电流密度等参数，保证处理效果的稳定性。

同时，需要对处理后的铝合金进行质量检测，如测量氧化膜的厚度、硬度和耐腐蚀性等指标。

铝合金阳极处理工艺是一项在铝合金加工中广泛应用的技术，通过对铝合金表面进行处理，能够提高其使用寿命和外观质量。

然而，在实际应用中，不同的合金材料和产品要求可能会有所不同，因此需要根据具体情况进行调整和优化处理工艺，以获得最佳的处理效果。

当进行铝合金阳极处理工艺时，还需要注意以下几个方面：6. 高质量铝合金材料的选择：选择合适的铝合金材料非常重要，因为不同的合金成分和含量会对阳极处理工艺产生影响。

阳极生产工艺及设备前言阳极是电解生产的一个重要环节, 阳极质量的好坏, 直接影响电解的生产, 人们称之为电解的心脏。

阳极生产按工艺流程可分为以下四个工序:1 石油焦煅烧2 粉碎.配料.混捏.成型3 阳极焙烧4 阳极组装一.石油焦煅烧生石焦经过回转窑1150～1250℃温度的煅烧（除去焦碳中的挥发份）, 冷却窑（采用冷却水直接冷却和间接冷却的方式）, 将煅后焦冷却到约60℃, 然后通过皮带运输机, 斗式提升机, 送到储仓储存, 供成型工序之用。

生石油焦煅烧产生的烟气, 通过余热锅炉、产生蒸气, 驱动汽轮机、发电机组发电。

二.粉碎、配料.混捏.成型将生阳极的原料: 煅后焦、残极、生碎、沥青、破碎、筛分按不同的粒度要求, 煅后焦的粒度分为12～6mm、6～3mm、3mm以下及微粉；残极的粒度分为12～3mm、3mm以下, 生碎的粒度12mm以下, 分别储于配料仓中；沥青也经过破碎, 送到沥青溶化器熔化成液体并储于沥青储槽中, 待配料之用。

根据阳极配方的要求, 通过配料称配料, 先将煅后焦, 残极混和, 经四轴预热螺旋预热, 温度达到170℃±10℃, 预热后的干料送到强力混和机, 同时加入生碎及液体沥清进行混捏, 混捏后的糊料再经过强力冷却机, 冷却水直接喷到糊料中, 将糊料冷却到145℃±5℃, 送振动成型机, 生产出生阳极, 生阳极经过水槽冷却, 再经过输送机送到碳块仓库堆垛储存。

三.阳极焙烧生阳极由通过生阳极编组装置, 由多功能天车7块一组的生阳极放入焙烧炉, 焙烧温度1100℃～1150℃, 焙烧、冷却后的阳极, 由多功能天车从炉中取出, 经过阳极解组及清理装置, 将焙烧阳极送碳块仓库储存。

焙烧的烟气经过重力除尘, 冷却, 电除尘器处理, 达标排放。

四.阳极组装将电解使用后返回的阳极（称为残极）, 经过电解质人工清理, 残极压脱（破碎）机、铸铁环压脱机、导杆检测、导杆校直机, 修理, 导杆清刷、涂石墨和回转浇铸站,生产出合格的阳极供电解车间使用；残极,废生块, 废糊经过返回料处理系统（粗碎系统）, 分别存于残极仓, 生碎仓供成型车间使用；电解质经粉碎后也储于电介质仓返回电解使用。

阳极氧化工艺技术详解阳极化阳极氧化工艺流程为：表面整平——除油——浸蚀或抛光——阳极氧化——着色处理——封闭处理——干燥（三个主要过程：阳极氧化、着色、封孔），本色氧化就是少了着色处理这一过程，阳极氧化后直接封孔。

1.阳极氧化（1）硫酸阳极化（5-20um）物色氧化膜，易于染色，硬度高，是铝和铝合金主要的防护和装饰方法，工艺简单，操作方便，应用最广。

（2）铬酸阳极化（2-5um）氧化膜不透明，未浅灰色或乳白色，孔隙率低，所以零件仍能保持原来的精度和表面粗糙度，丐工艺适用于精密零件，膜比较薄。

（3）草酸阳极化（8-20um，最厚达60um）草酸阳极化易于制取较厚膜层，氧化膜硬度高，孔隙率低，耐蚀性高，有良好的电绝缘性。

但成本较高，是硫酸阳极化的3-5倍，一般用于特殊要求的表面，如制作电器绝缘保护层、日用品的表面装饰。

（4）硬质阳极化（又称厚膜氧化，250-300um）硬度很高，一般为400-600HV,电流密度为普通阳极氧化的2-3倍。

（5）瓷质阳极化（6-20um）氧化膜具有不透明的灰色外观，类似瓷釉、搪瓷，也被称之为仿釉氧化膜。

一般不会改变零件的表面粗糙度，也不影响其尺寸精度，适用于仪器、仪表等精密零件和日用品的表面防护和装饰。

2.阳极氧化膜染色（1）整体着色法采用特定成分的铝合金或在特殊的电解液中阳极氧化时，获得氧化膜的同时，而着上不同颜色，也成自然着色法。

（阳极氧化和染色同时进行）能耗较大，成本高，着色膜色泽不鲜艳，逐渐被电解着色所取代。

（2）吸附着色法将阳极氧化后的铝制品浸渍到带有染料的溶液中，则多孔层外表能吸附各种染料而呈现出染料的色彩。

（3）电解着色铝制品经阳极氧化后，再在含金属盐的电解溶液中进行交流电解，则在多孔层孔隙底部沉积金属或金属化合物而显色。

3.封孔（1）热水封闭法（2）重铬酸盐封闭法防护性封孔，封孔后氧化膜呈黄色，耐蚀性较好，不适用于以装饰为目的着色氧化膜的封闭。

（3）水解封闭法（4）填充封闭法采用有机质如透明清漆、熔融石蜡、各种树脂和干性油等进行封闭。

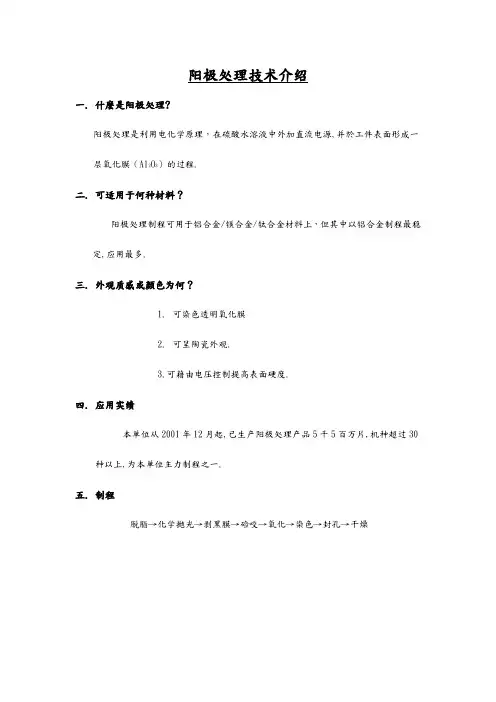

阳极处理技术介绍
一.什麽是阳极处理?

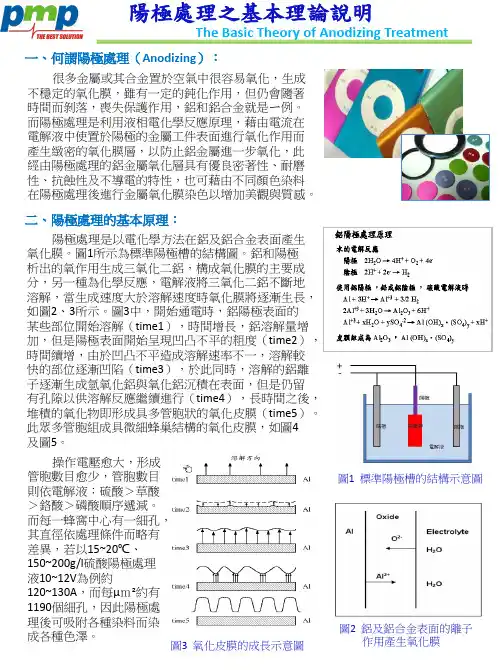

阳极处理是利用电化学原理，在硫酸水溶液中外加直流电源,并於工件表面形成一层氧化膜（Al2O3）的过程.
二. 可适用于何种材料？
阳极处理制程可用于铝合金/镁合金/钛合金材料上，但其中以铝合金制程最稳定,应用最多.
三. 外观质感或颜色为何？
1.可染色透明氧化膜
2.可呈陶瓷外观.
3.可藉由电压控制提高表面硬度.
四. 应用实绩
本单位从2001年12月起,已生产阳极处理产品5千5百万片,机种超过30种以上,为本单位主力制程之一.
五. 制程
脱脂→化学抛光→剥黑膜→硷咬→氧化→染色→封孔→干燥。

阳极化阳极氧化工艺流程为：表面整平——除油——浸蚀或抛光——阳极氧化——着色处理——封闭处理——干燥（三个主要过程：阳极氧化、着色、封孔），本色氧化就是少了着色处理这一过程，阳极氧化后直接封孔。

1.阳极氧化（1）硫酸阳极化（5-20um）物色氧化膜，易于染色，硬度高，是铝和铝合金主要的防护和装饰方法，工艺简单，操作方便，应用最广。

（2）铬酸阳极化（2-5um）氧化膜不透明，未浅灰色或乳白色，孔隙率低，所以零件仍能保持原来的精度和表面粗糙度，丐工艺适用于精密零件，膜比较薄。

（3）草酸阳极化（8-20um，最厚达60um）草酸阳极化易于制取较厚膜层，氧化膜硬度高，孔隙率低，耐蚀性高，有良好的电绝缘性。

但成本较高，是硫酸阳极化的3-5倍，一般用于特殊要求的表面，如制作电器绝缘保护层、日用品的表面装饰。

（4）硬质阳极化（又称厚膜氧化，250-300um）硬度很高，一般为400-600HV,电流密度为普通阳极氧化的2-3倍。

（5）瓷质阳极化（6-20um）氧化膜具有不透明的灰色外观，类似瓷釉、搪瓷，也被称之为仿釉氧化膜。

一般不会改变零件的表面粗糙度，也不影响其尺寸精度，适用于仪器、仪表等精密零件和日用品的表面防护和装饰。

2.阳极氧化膜染色（1）整体着色法采用特定成分的铝合金或在特殊的电解液中阳极氧化时，获得氧化膜的同时，而着上不同颜色，也成自然着色法。

（阳极氧化和染色同时进行）能耗较大，成本高，着色膜色泽不鲜艳，逐渐被电解着色所取代。

（2）吸附着色法将阳极氧化后的铝制品浸渍到带有染料的溶液中，则多孔层外表能吸附各种染料而呈现出染料的色彩。

（3）电解着色铝制品经阳极氧化后，再在含金属盐的电解溶液中进行交流电解，则在多孔层孔隙底部沉积金属或金属化合物而显色。

3.封孔（1）热水封闭法（2）重铬酸盐封闭法防护性封孔，封孔后氧化膜呈黄色，耐蚀性较好，不适用于以装饰为目的着色氧化膜的封闭。

（3）水解封闭法（4）填充封闭法采用有机质如透明清漆、熔融石蜡、各种树脂和干性油等进行封闭。
