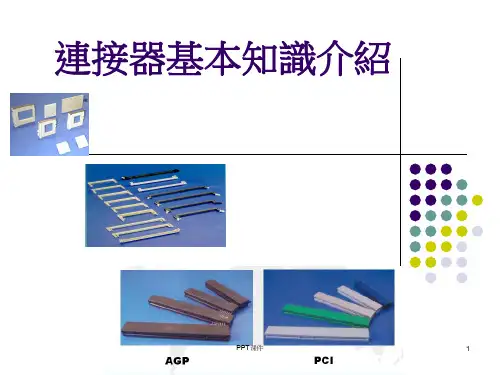

连接器基本知识介绍 ppt课件

连接器基础知识◆1、连接器的定义◆2、连接器的结构◆3、连接器的主要性能◆4、连接器的分类◆5、连接器的应用技术◆6、连接器的制造◆7、连接器的MPN解释举例◆8、连接器的电镀指导1、连接器的定义连接器是电路中连接两个导体的装置，能够让电流和光波（光学纤维）从一个导体流向另一个导体。

2、连接器的结构连接器一般由三部分组成，即接触件、基座和外壳；外壳基座接触件也有很多连接器由两部分组成，即接触件和基座。

连接器有没有外壳由使用情况所决定，需要完全屏蔽或者使用环境非常恶劣的情况下一般需要使用外壳接触件接触件的作用是导通信号，一般所用材料为铜，因为铜同时具有优良的导电性能、导热性能及机械加工性能。

基座基座的作用是支撑接触件及绝缘，一般所用材料为各种树脂，树脂具有优良的电性能、热性能、质量轻。

外壳外壳的作用是屏蔽及保护基座，所用材料比较多，有铜、钢、铝等。

3、连接器的主要性能连接器的主要性能有电气性能、机械性能、环境性能1、电气性能2、机械性能3、环境性能电气性能◆*接触电阻(Contact resistance)◆*额定电流(Current rating)◆*最大电压(Max.voltage)◆*绝缘电阻(Insulation resistance)◆*端子接触顺序(Contact sequencing(hat pluging))◆*噪音(Noise)◆*信号延迟(Delay)◆* 阻抗（Impedance)◆*串扰（Screw)◆*插入及拔出力(Insertion force and withdraw force)◆*矫正能力(Alignment◆*保持力(Retentions)◆*刮痕(Wiping)◆*振动及冲击(Shock and vibration exposure)◆*防误插(Polarization capabilities)◆*耐久性(Durability)◆*工作温度(Operating temperature)◆*耐高温性（High temperature resistance）◆*湿度(Humidity)◆*化学腐蚀(Atmospheric contamination)◆*焊锡性(Solderability)◆*塑胶焊锡抵抗(Soldering heat resistance)◆*耐溶性(Solvent resistance)◆*防锈保护(Corrosion protection)4、连接的种类(Type of interconnection)连接器的分类◆连接器分为六种不同的工业等级。

-
接入，从另一半接出。连接li 器的这两部份分别称
n
为插头（阳头）和插座（阴e） 座）。
连
接
器
。
直
插
式
连
接
器
底 座（header）
底座安装在印制电路板上的连接器，其所用的座 体称为底座（header），又称基座（base）或片 座（wafer）。底座和座体的主要差别在于底座总 是与电路引脚安装在一起，而座体只是空壳。底 座有两种形式：有罩的和无罩的。护罩是指连接 器的插针和插座，在交合部份周围用座体或护裙 作成的保护罩。底座还有摩擦锁紧型（friction lock style）的，它是部份有罩的底座，但是具 有锁紧装置，它使底座与座体的结合更可靠（见 下图）。
定位和键：连接器往往是多插针和座孔的，因此必须保证插脚对号入座，如果操作人员疏 忽，应不能插进去，以防插错或插反，造成电路事故。这个问题通过所谓的定位装置或键 可以解决。这两种方法在技术上是有差别的，下面具体介绍一下塑料座体保证唯一地对号
插接的例子（见下图）。
从技术上说，方法1是定位，方法2 是键，而方法3是定位和键的组合。
连接器的基础知识
1 什么是连接器？
连接器是我们电子工程技术人员经常接触的一种部件。它的作用非常 单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁， 从而使电流流通，使电路实现预定的功能。连接器是电子设备中不可 缺少的部件，顺着电流流通的通路观察，你总会发现有一个或多个连 接器。连接器形式和结构是千变万化的，随着应用对象、频率、功率、 应用环境等不同，有各种不同形式的连接器。例如，球场上点灯用的 连接器和硬盘驱动器的连接器，以及点燃火箭的连接器是大不相同的。 但是无论什么样的连接器，都要保证电流顺畅连续和可靠地流通。

1.2 连接器的结构
一个基本的连接器的组成: ❖ 接触界面
接触涂层 接触弹性组件 连接器塑料本体
端子
塑膠
1.2.1接触界面 接触界面：可分离界面和固定(永久性)界面
在可分离性界面和固定连接之间存在很多的不同 点，包括结构上和需求上的，它们在基本组件 上具有共同之处.在两种情况下，产生和维护金 属接触界面需要达到我们所期望的电力要求。 此外，在两种情况下，金属性界面的产生是通 过机械方法。
❖ 贵金属镀层: ➢ 金,钯及钯合金 通常贵金属镀层需镍底层 ➢ 镍底层的作用 ․减少孔隙腐蚀 ․提供转移腐蚀对象的覆盖层 ․限制基材成分的分布 ․提高镀层的耐久性
普通金属镀层
➢ 锡，银和镍 锡被氧化，在插拔过程中，锡氧化物也会很轻易地 脱落，从而不影响导电性能。然而，表面层再氧 化会以磨损的方式降低锡接合面的机械性能由于 在磨损过程中，部分镍被再次氧化，从而使得镀 层的电阻增加
ห้องสมุดไป่ตู้
依與PCB接合型式分:
DIP (貫穿孔黏著): 其產品要求端子腳位 的正位度 (True position).
SMT(表面黏著): 其產品要求端子腳位的 正位度(True position)及端子的共面(co planarity)
依使用產業別分:
PC個人電腦用連接器: 如ZIF 478, DDR184, BATTERY, PCI , AGP ,I/O
LCP，结晶速度相当快,流动性好(结晶快 材料流动性应好，否则成型品质极差)，因 此特性致使成型後表面较硬(可撕一层皮下 来),中间较疏松，有如淬火，另LCP X方向 基本无收缩,而Y方向收缩相对较大，故易 出现扭曲，同时因LCP上述特点其表现为 对结合线敏感，结合线处易裂纹，故设计 时应选好胶口，排气应通畅,加溢料槽对其 有帮助，同时设计时应考虑好掏料，以避 开受力处有结合线，总体上来说LCP是一 支相当好之塑料，尺寸稳定，强度好，易 成型，对小结构复杂件成型有利，价格贵。

④附件
附件分结构附件和安装附件。结构附件如卡圈、 定位键、定位销、导向销、联接环、电缆夹、密 封圈、密封垫等。安装附件如螺钉、螺母、螺杆、 弹簧圈等。附件大都有标准件和通用件。
2、连接器的分类
按照国际电工委员会（IEC）的分类，连接 器属于电子设备用机电元件，其规格层次 为：
门类（family）例：连接器 分门类（sub-family）例：圆形连接器 类型（type）例：YB型圆形连接器 品种（style）例：YB3470 规格（variant）
④电弧连接，如中、小型继电器、断路器等。
接触电阻理论模型示意图
• 当两个导体对接时，从微观角度讲，其实际的接触面时分 布于两个交界面上微小的粗糙点。其微观接触点的数量和 位置取决于两个接触面的形状和表面光洁度。实际的总接 触面积占接触面的视在面积的千分之一。实际接触面积是 接触正压力的正函数。接触压力越大，实际接触面积越大。 接触正压力使接触点形成弹性形变和塑性形变，接触点形 成接触微表面，支撑外加负荷。同时由于接触点在长期高 压力状态下形成形变，导致金属体内电路有效长度和电流 路径形成改变，从而形成收缩电阻。从收缩电阻形成的原 因可知，影响收缩电阻的主要因素在于接触件材料的体积 导电率，表面光滑程度，接触件正压力大小，材料弹性形 变、塑性形变能力等。表面光洁度越高，可能形成的接触 点越多。正压力越大，可以形成的接触微区面积越大。
• 机电元件（如连接器）的质量比较难鉴别的另一个因素是时延效应。 与其它电子元件不同，其它电子元件如集成电路用仪器当场就能鉴别 好坏，检验接触点质量却无法当场做到。比如镀金质量，有的金表面 微孔甚多，但要出现故障必须经过腐蚀后生成一定的腐蚀物才能造成 故障。故鉴别质量有一个时间的滞后效应，这也是人们造成优劣不分 的原因。较快的鉴别方法是作适当的加速模拟腐蚀实验，再用微观手 段观察和区分。电子连接是一项系统配套工程。在一般情况下，外行 人很难看出我国在这方面的落后程度。国内有的生产厂家生产的连接 部件，表面上与著名跨国公司生产的部件相差无几，金光灿灿，光亮 照人，但做过腐蚀试验后即可看出其质量与可靠性均远达不到国际标 准。把国内生产的产品与进口产品放在同等条件下做暴露试验， 经 过半年至一年后进行测试，结果进口产品的质量大大优于国内产品。
