光伏连接器知识

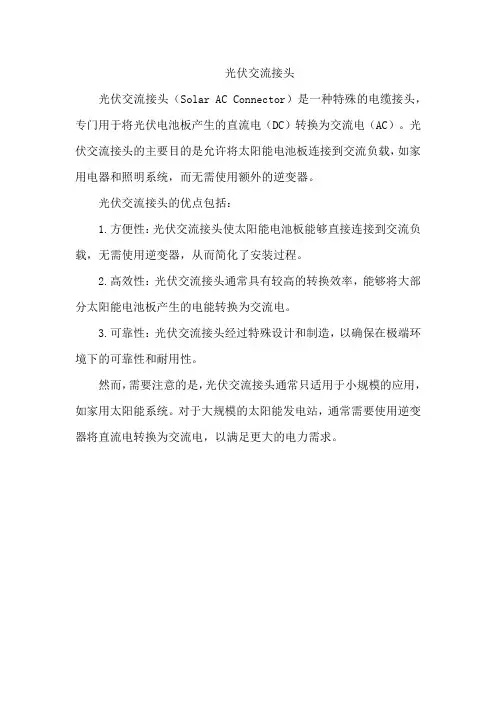

光伏交流接头
光伏交流接头（Solar AC Connector）是一种特殊的电缆接头，专门用于将光伏电池板产生的直流电（DC）转换为交流电（AC）。

光伏交流接头的主要目的是允许将太阳能电池板连接到交流负载，如家用电器和照明系统，而无需使用额外的逆变器。

光伏交流接头的优点包括：
1.方便性：光伏交流接头使太阳能电池板能够直接连接到交流负载，无需使用逆变器，从而简化了安装过程。

2.高效性：光伏交流接头通常具有较高的转换效率，能够将大部分太阳能电池板产生的电能转换为交流电。

3.可靠性：光伏交流接头经过特殊设计和制造，以确保在极端环境下的可靠性和耐用性。

然而，需要注意的是，光伏交流接头通常只适用于小规模的应用，如家用太阳能系统。

对于大规模的太阳能发电站，通常需要使用逆变器将直流电转换为交流电，以满足更大的电力需求。

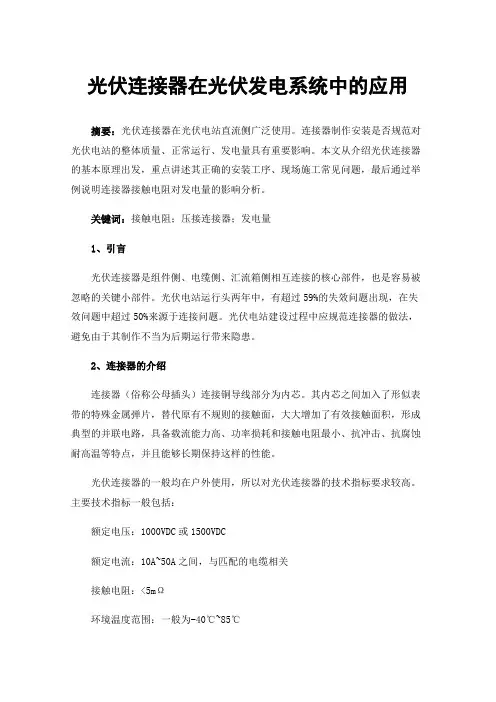

光伏连接器在光伏发电系统中的应用摘要：光伏连接器在光伏电站直流侧广泛使用。

连接器制作安装是否规范对光伏电站的整体质量、正常运行、发电量具有重要影响。

本文从介绍光伏连接器的基本原理出发，重点讲述其正确的安装工序、现场施工常见问题，最后通过举例说明连接器接触电阻对发电量的影响分析。

关键词：接触电阻；压接连接器；发电量1、引言光伏连接器是组件侧、电缆侧、汇流箱侧相互连接的核心部件，也是容易被忽略的关键小部件。

光伏电站运行头两年中，有超过59%的失效问题出现，在失效问题中超过50%来源于连接问题。

光伏电站建设过程中应规范连接器的做法，避免由于其制作不当为后期运行带来隐患。

2、连接器的介绍连接器（俗称公母插头）连接铜导线部分为内芯。

其内芯之间加入了形似表带的特殊金属弹片，替代原有不规则的接触面，大大增加了有效接触面积，形成典型的并联电路，具备载流能力高、功率损耗和接触电阻最小、抗冲击、抗腐蚀耐高温等特点，并且能够长期保持这样的性能。

光伏连接器的一般均在户外使用，所以对光伏连接器的技术指标要求较高。

主要技术指标一般包括：额定电压：1000VDC或1500VDC额定电流：10A~50A之间，与匹配的电缆相关接触电阻：<5mΩ环境温度范围：一般为-40℃~85℃温度上限：一般为100℃防护等级：一般为IP673、光伏连接器的重要性光伏连接器作为系统的生命线，贯穿项目始终，是确保所发电量从组件稳定传输到逆变器和用户端的重要载体。

直流侧按照应用场景不同，主要可分为线端连接器(如组件)、分支连接器(工程现场)以及板端连接器(如逆变器)。

连接器作为关键零部件，其低的接触电阻和长期可靠性，能够保障电站高效和安全运行。

相反，持续升高的接触电阻则会大幅提升项目的安全风险，严重的可导致火灾事故。

2010-2017年，英国58起光伏火灾中，27%是由连接器引起;1995-2012年，德国180起光伏火灾中，24%也归因于连接器失效。

光伏接头MC4标准一、接头设计MC4光伏接头是一种标准的太阳能板连接器，用于将两块太阳能板连接在一起。

其设计符合国际标准，具有高可靠性、高耐久性和低电阻等特点。

MC4光伏接头采用公母对接方式，可实现快速、方便的安装。

二、材料要求MC4光伏接头应采用耐腐蚀、耐高温、耐磨损的材料制造，如不锈钢或高强度工程塑料等。

接头的外壳应坚固、耐用，能够承受恶劣的环境条件。

同时，内部导电部分应采用高导电材料制造，如铜合金或高导电塑料等。

三、性能测试MC4光伏接头应进行以下性能测试：1. 耐压测试：在规定的工作电压下，对光伏接头进行电压冲击测试，确保其电气性能稳定。

2. 拉力测试：在规定的拉力下，对光伏接头进行拉力测试，确保其能够承受一定的外力作用。

3. 耐久性测试：在规定的工作条件下，对光伏接头进行长时间使用测试，确保其能够长时间保持良好性能。

4. 电阻测试：对光伏接头的导电性能进行测试，确保其电阻值符合要求。

四、检验方法MC4光伏接头应按照以下方法进行检验：1. 外观检查：检查接头的外观是否完好，无划痕、变形等缺陷。

2. 尺寸检查：检查接头的尺寸是否符合设计要求。

3. 功能性测试：对光伏接头进行实际连接测试，确保其能够正常工作。

五、包装运输MC4光伏接头应采用防震、防潮、防锈等包装方式，以防止在运输过程中受损或受潮。

在运输过程中，应保证接头的安全和完整。

六、安装使用MC4光伏接头的安装使用应按照以下步骤进行：1. 将两块太阳能板放置在合适的位置，确保它们平行且对齐。

2. 使用MC4光伏接头将两块太阳能板连接在一起。

确保公母对接方式正确，锁紧螺丝牢固。

光伏接线盒*概述光伏接线盒是介于太阳能电池组件构成的太阳能电池方阵和太阳能充电控制装置之间的连接器，其主要作用是连接和保护太阳能光伏组件，将太阳能电池产生的电力与外部线路连接，传导光伏组件所产生的电流。

接线盒应和接线系统组成一个封闭的空间，接线盒为导线及其连接提供抗环境影响的保护，为带电部件提供可接触性的保护，为与之相连的接线系统减缓拉力。

光伏组件接线盒的光伏组件接线盒作为太阳能电池组件的一个重要的部件，是一门集电气设计、机械设计与材料科学相结合的跨领域的综合性设计产品。

目前，中国组件产品很多都存在隐患，而其中很大一部分组件质量问题来自于接线盒自身的设计和品质。

光伏接线盒*技术指标(以160-185W组件接线盒为主)额定电流：16A额定电压：DC 1000V使用温度：-40℃～+85℃安全等级：calss Ⅱ防水等级：IP65连接线规格：4平米电缆;电缆尺寸： 90MM长;原材料：美国GE或其它的PPO材料，具有抗紫外线的能力;光伏接线盒*产品特性(一)外壳有强烈的抗老化、耐紫外线能力;(二)符合于室外恶劣环境条件下的使用要求;(三)优秀的散热模式和合理的内腔容积来有效降低内部温度，以满足电气安全要求;(四)良好的防水、防尘保护、防触电保护，为用户提供安全的连接方案。

(五)自锁功能使连接方式更加便捷、牢固光伏接线盒*功能特点光伏接线盒的功率是在标准条件：温度25度，AM1.5, 1000W/M2下测试出来的。

一般用WP表示，也可以用W表示。

在这个标准下测试出来的功率称为标称功率。

1.外壳采用进口高级原料生产，具有极高的抗老化，耐紫外线能力;2.适用于室外产时间恶劣环境条件下的使用，使用实效长达25年以上;3.根据需要可以任意内置2～6个接线端子;4.所有的连接方式采用快接插入式方式连接。

光伏接线盒*作用1. 增强组件的安全性能2. 密封组件电流输出部分(引线部分)3. 使组件使用更便捷、可靠。

光伏接线盒*选型要点光伏接线盒的选择主要看的信息应该是组件的电流大小，一个是工作的最大电流，一个是短路电流，当然短路电流时组件能够输出的最大电流，按照短路电流核算接线盒的额定电流应该是安全系数比较大的，按照最大工作电流算接线盒的话就是安全系数小一点。

引言光伏连接器是光伏发电系统内组件、汇流箱、控制器和逆变器等各个部件之间相互连接的关键零件。

根据应用点的不同，可以分为线端连接器、板端连接器以及分支连接器，普通意义上的光伏连接器是指线端连接器。

光伏连接器很小，成本占电站总成本比例不足1%，由于前期建设时不受重视，后期由它而引发的问题会很多：接触电阻变大、连接器发热、接头起火、连接器烧断、接线盒失效、组件漏电和组串的组件断电等。

电站业主越来越容易碰到连接器失效问题。

其实，如果能在最初选择连接器时给予足够重视，那么后期电站运维也会节省很多人力、物力和财力，光伏电站效益也会更高。

技术指标光伏连接器的应用环境一般非常恶劣，从海边盐碱地到高原荒漠等各种地形，从炎热的赤道到寒冷的高纬度地区，还有太阳辐射、雨雪以及风沙等常年侵蚀，所以对光伏连接器的技术指标要求较高，主要技术指标包括：额定电压： 1000V DC或1500V DC额定电流：一般10A～50A之间，与匹配的电缆相关接触电阻：< 5mΩ环境温度：一般为-400C～850C温度上限：一般为1000C防护等级：一般为IP67相应的，在实验室里对光伏连接器的测试要求也非常高，典型的如TC200实验、DH1000实验以及低温冲击实验。

然而出于安全以及系统发电效率的原因，评价一对光伏连接器品质好坏的核心指标是公母连接器对插之后的接触电阻，一个优质的连接器必须具有很低的接触电阻，并且能长期维持在低的接触电阻。

在金属芯体对插区域，一般会设计采用导电介质，导电介质的设计形式、应用的材料以及表面镀层的工艺水平对接触电阻的影响非常大，所以导电介质是光伏连接器的核心技术，其设计和制造水平也就决定了光伏连接器的品质。

接触电阻可以通过电压降来评判，如下：从图1可以看出，劣质的连接器在经历了实验后，接触电阻明显增大且不稳定，无法满足光伏系统25年长期应用的要求。

一款优质的连接器必须在经历了严酷的TC200和DH1000等实验后，接触电阻仍然能维持在非常低的水平。

光伏连接器测试标准
光伏连接器的测试标准通常包括以下内容：
1.电气性能测试：
-直流电压测试：测试连接器在额定电压下的耐受能力。

-电流承载能力测试：测试连接器在额定电流下的承载能力。

-电阻测试：测量连接器的接触电阻，确保良好的电气连接。

-绝缘测试：测试连接器的绝缘性能，以防止短路和漏电。

-阻燃性测试：评估连接器的防火性能。

2.机械性能测试：
-连接和断开次数测试：测试连接器在多次插拔后的性能。

-拉力测试：测定连接器的拉伸强度。

-弯曲测试：测试连接器在弯曲应力下的性能。

-冲击测试：测试连接器在冲击负载下的耐受性。

3.环境性能测试：
-耐热性测试：测试连接器在高温环境下的性能。

-耐寒性测试：测试连接器在低温环境下的性能。

-耐湿性测试：测试连接器在潮湿条件下的性能。

-盐雾腐蚀测试：测试连接器在盐雾环境下的腐蚀性能。

4.绝缘性能测试：
-介电常数测试：测试连接器绝缘材料的介电常数。

-闪电电击测试：测试连接器的闪电电击能力。

5.标准合规性测试：
-标准符合性测试：确保连接器符合相关的国际或行业标准，如IEC标准、UL标准等。

这些测试标准有助于确保光伏连接器在各种环境条件下能够可靠工作，保障光伏系统的性能和安全。

连接器制造商通常会遵循这些测试标准，以确保其产品的质量和性能。

光伏接线盒全面解析在光伏发电系统中，如果光伏接线盒选取不当，可使电池板烧毁甚至整个光伏系统崩溃。

俗话说得好，“切莫因小失大”。

作为太阳能电池组件的一种连接器，光伏接线盒主要的作用就是将太阳能电池模块产生的电能经电缆导出。

由于太阳能电池使用场合的特殊性和其本身的昂贵价值，光伏接线盒必须经过特殊设计才能满足太阳能电池组件的使用要求。

光伏接线盒主要具有两种功能：基本功能为连接光伏组件和负载，将组件产生的电流引出并产生功率。

附加功能为保护组件引出线，防止热斑效应。

1.1连接接线盒作为连接器，起到连接太阳能组件与逆变器等控制装置的桥梁作用。

接线盒内部通过接线端子和连接器将太阳能组件产生的电流引出并导入到用电设备中。

为了尽量减小接线盒对组件功率的损耗，接线盒所用的导电材料要求电阻小，和汇流带引出线的接触电阻要小。

1.2保护接线盒的保护作用包括三部分，一是通过旁路二极管防止热斑效应，保护电池片及组件；二是通过特殊材料密封设计防水防火；三是通过特殊的散热设计降低接线盒的工作温度，减小旁路二极管的温度，进而降低其漏电流对组件功率的损耗。

2.1耐候性耐候性是指：材料如涂料、塑料、橡胶制品等，应用于室外经受气候的考验，如光照、冷热、风雨、细菌等造成的综合破坏，其耐受能力叫耐候性。

接线盒暴露在环境中的部分为盒体、盒盖及连接器（PC），它们都是由耐候性强的材料制作，目前最常用的材料为PPO（聚苯醚），它是世界五大通用工程塑料之一。

具有刚性大、耐热性高、难燃、强度较高、电性能优良等优点。

另外，聚本醚还具有耐磨、无毒、耐污染等优点。

PPO的介电常数和介电损耗在工程塑料中是最小的品种之一，几乎不受温度、湿度的影响，可用于低、中、高频电场领域。

PPO的负荷变形温度可达 190℃以上，脆化温度为-170℃。

2.1.1耐高温高湿组件的工作环境非常恶劣，有的工作在热带地区，日平均温度非常高；有的工作温度非常低，如高海拔地区、高纬度地区；有的昼夜温差非常大，如沙漠地区。

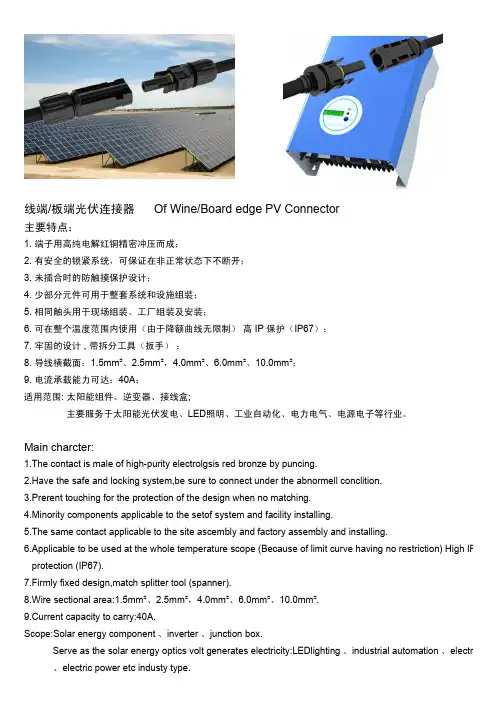

线端/板端光伏连接器Of Wine/Board edge PV Connector8. 导线横截面：1.5mm²、2.5mm²，4.0mm²、6.0mm²、10.0mm²；9. 电流承载能力可达：40A ；适用范围: 太阳能组件、逆变器、接线盒;主要服务于太阳能光伏发电、LED 照明、工业自动化、电力电气、电源电子等行业。

、electric power etc industy type.Main charcter:主要特点：1. 端子用高纯电解红铜精密冲压而成；2. 有安全的锁紧系统，可保证在非正常状态下不断开；3. 未插合时的防触摸保护设计；4. 少部分元件可用于整套系统和设施组装；5. 相同触头用于现场组装、工厂组装及安装；6. 可在整个温度范围内使用（由于降额曲线无限制） 高 IP 保护（IP67）；7. 牢固的设计 , 带拆分工具（扳手） ；8.Wire sectional area:1.5mm²、2.5mm²，4.0mm²、6.0mm²、10.0mm².9.Current capacity to carry:40A.Serve as the solar energy optics volt generates electricity:LEDlighting 、industrial automation 、electric Scope:Solar energy component 、inverter 、junction box.5.The same contact applicable to the site ascembly and factory assembly and installing.6.Applicable to be used at the whole temperature scope (Because of limit curve having no restriction) High IP protection (IP67).7.Firmly fixed design,match splitter tool (spanner).1.The contact is male of high-purity electrolgsis red bronze by puncing.2.Have the safe and locking system,be sure to connect under the abnormell conclition.3.Prerent touching for the protection of the design when no matching.4.Minority components applicable to the setof system and facility installing.锁紧系统，需要工具来打开.Lock system,requires a tool to unlock.防尘、高温Dustproof Hightemperature防水Waterproof低温LowTemperature触摸保护TochingProtection公母接合处采用特殊弹片(镀金)，多面可靠连接.Adopt the special shrapnel (gold plating) ,at the area of contact, multiaspect dependableconnection.∅A 尺寸∅A Dimeusion料号Part Number∅6733481∅8733482B 尺寸∅B Dimeusion料号Part Number5.05334713.0533472线端连接器公端Pin SATA of Wine edge Connector∅A 尺寸∅A Dimeusion料号Part Number∅6733484∅8733485B 尺寸∅B Dimeusion料号Part Number5.05334733.0533474技术参数Technical data额定电流锁紧系统Rated currentLocking system额定电压防护等级，插合状态Rated voltageDegree of protection mated测试电压触摸保护，未插合状态Test voltageDegree of protection,unmated过压等级/污染等级安全等级Overvoltage category/Pollution degreeSafety class插头连接器的接触电阻防火等级Contact resistance of plug connectorsFlame class弹片插头材料环境温度范围Contact materialAmbient temperature range绝缘材料温度上限Insulation materialUpper limiting temperature镀金母端子SATA CONN品名Part Name公端子Pin SATAFull lockIP67IP2XⅡ6kV (50Hz,1min.)1000V(IEC/CEI)600V (UL)15A(1.5mm²)22A(2.5mm²)30A(4.0mm²)40A(6.0mm²)-40℃…+75℃(UL)PPO+PBTgold plated线端母端∅8SATA CONN of wine edge ∅8品名Part Name线端公端∅6Pin SATA of wine edge ∅6线端公端∅8Pin SATA of wine edge ∅8UL94-V0100℃(IEC/CEI)-40℃…+90℃(IEC/CEI)品名Part Name品名Part Name线端母端∅6SATA CONN of wine edge ∅6CAT Ⅲ/30.4mΩ尺寸Dimeusion料号Part Number#733488B 尺寸B Dimeusion 料号Part Number5.05334713.0533472板端连接器公端Pin SATA of Board edge Connector尺寸Dimeusion料号Part Number#733489B 尺寸B Dimeusion料号Part Number5.05334733.0533474技术参数Technical data额定电流锁紧系统Rated currentLocking system额定电压防护等级，插合状态Rated voltageDegree of protection mated测试电压触摸保护，未插合状态Test voltageDegree of protection,unmated过压等级/污染等级安全等级Overvoltage category/Pollution degreeSafety class插头连接器的接触电阻防火等级Contact resistance of plug connectorsFlame class弹片插头材料环境温度范围Contact materialAmbient temperature range绝缘材料温度上限Insulation materialUpper limiting temperature品名Part Name板端公端Pin SATA of wire edge品名Part Name公端子Pin SATA15A(1.5mm²)20A(2.5mm²)30A(4.0mm²)40A(6.0mm²)母端子SATA CONN板端母端SATA CONN of Board edge品名Part NamePPO+PBT6kV (50Hz,1min.)品名Part Name-40℃…+75℃(UL)镀金copper tin plated-40℃…+90℃(IEC/CEI)Full lock100℃(IEC/CEI)1000V(IEC/CEI)600V (UL)IP2XUL94-V0ⅡIP67CAT Ⅲ/20.4mΩ。

光伏接线盒全面解析在光伏发电系统中，如果光伏接线盒选取不当，可使电池板烧毁甚至整个光伏系统崩溃。

俗话说得好，“切莫因小失大”。

作为太阳能电池组件的一种连接器，光伏接线盒主要的作用就是将太阳能电池模块产生的电能经电缆导出。

由于太阳能电池使用场合的特殊性和其本身的昂贵价值，光伏接线盒必须经过特殊设计才能满足太阳能电池组件的使用要求。

光伏接线盒主要具有两种功能：基本功能为连接光伏组件和负载，将组件产生的电流引出并产生功率。

附加功能为保护组件引出线，防止热斑效应。

1.1连接接线盒作为连接器，起到连接太阳能组件与逆变器等控制装置的桥梁作用。

接线盒内部通过接线端子和连接器将太阳能组件产生的电流引出并导入到用电设备中。

为了尽量减小接线盒对组件功率的损耗，接线盒所用的导电材料要求电阻小，和汇流带引出线的接触电阻要小。

1.2保护接线盒的保护作用包括三部分，一是通过旁路二极管防止热斑效应，保护电池片及组件；二是通过特殊材料密封设计防水防火；三是通过特殊的散热设计降低接线盒的工作温度，减小旁路二极管的温度，进而降低其漏电流对组件功率的损耗。

2.1耐候性耐候性是指：材料如涂料、塑料、橡胶制品等，应用于室外经受气候的考验，如光照、冷热、风雨、细菌等造成的综合破坏，其耐受能力叫耐候性。

接线盒暴露在环境中的部分为盒体、盒盖及连接器（PC），它们都是由耐候性强的材料制作，目前最常用的材料为PPO（聚苯醚），它是世界五大通用工程塑料之一。

具有刚性大、耐热性高、难燃、强度较高、电性能优良等优点。

另外，聚本醚还具有耐磨、无毒、耐污染等优点。

PPO的介电常数和介电损耗在工程塑料中是最小的品种之一，几乎不受温度、湿度的影响，可用于低、中、高频电场领域。

PPO的负荷变形温度可达 190℃以上，脆化温度为-170℃。

2.1.1耐高温高湿组件的工作环境非常恶劣，有的工作在热带地区，日平均温度非常高；有的工作温度非常低，如高海拔地区、高纬度地区；有的昼夜温差非常大，如沙漠地区。

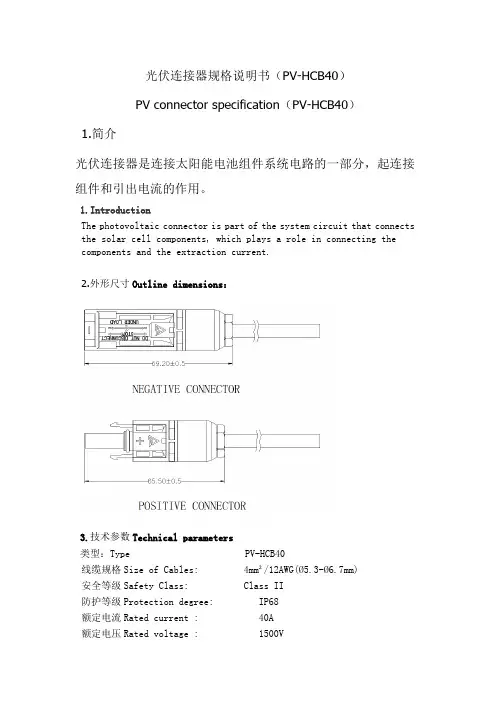

光伏连接器规格说明书（PV-HCB40）PV connector specification（PV-HCB40）1.简介光伏连接器是连接太阳能电池组件系统电路的一部分，起连接组件和引出电流的作用。

1.IntroductionThe photovoltaic connector is part of the system circuit that connects the solar cell components, which plays a role in connecting the components and the extraction current.2.外形尺寸Outline dimensions：3.技术参数Technical parameters类型：Type PV-HCB40线缆规格Size of Cables: 4mm²/12AWG(Ø5.3-Ø6.7mm)安全等级Safety Class: Class II防护等级Protection degree: IP68额定电流Rated current : 40A额定电压Rated voltage : 1500V温度范围Temperature range : -40℃ up to +85℃燃烧等级Flammability Class: V-0/5VA接触电阻Contact Resistance: <0.4mΩ电气连接Electrical Connections: 铆接 Rivet标准Standard: IEC62852:20144.使用方法Method Of Application1）把连接器正极插入连接器负极中。

The positive and negative electrodes along the connector socket is inserted into the lock in place.PlugPlugOutward lock2）把专用工具插入连接器扣位处往后推，同时正负连接器往相反方向拉就可打开连接器。

光伏接线盒全⾯解析光伏接线盒全⾯解析前⾔在光伏发电系统中，如果光伏接线盒选取不当，可使电池板烧毁甚⾄整个光伏系统崩溃。

俗话说得好，“切莫因⼩失⼤”。

作为太阳能电池组件的⼀种连接器，光伏接线盒主要的作⽤就是将太阳能电池模块产⽣的电能经电缆导出。

由于太阳能电池使⽤场合的特殊性和其本⾝的昂贵价值，光伏接线盒必须经过特殊设计才能满⾜太阳能电池组件的使⽤要求。

⼀、功能光伏接线盒主要具有两种功能：基本功能为连接光伏组件和负载，将组件产⽣的电流引出并产⽣功率。

附加功能为保护组件引出线，防⽌热斑效应。

1.1连接接线盒作为连接器，起到连接太阳能组件与逆变器等控制装置的桥梁作⽤。

接线盒内部通过接线端⼦和连接器将太阳能组件产⽣的电流引出并导⼊到⽤电设备中。

为了尽量减⼩接线盒对组件功率的损耗，接线盒所⽤的导电材料要求电阻⼩，和汇流带引出线的接触电阻要⼩。

1.2保护接线盒的保护作⽤包括三部分，⼀是通过旁路⼆极管防⽌热斑效应，保护电池⽚及组件；⼆是通过特殊材料密封设计防⽔防⽕；三是通过特殊的散热设计降低接线盒的⼯作温度，减⼩旁路⼆极管的温度，进⽽降低其漏电流对组件功率的损耗。

⼆、性质2.1耐候性耐候性是指：材料如涂料、塑料、橡胶制品等，应⽤于室外经受⽓候的考验，如光照、冷热、风⾬、细菌等造成的综合破坏，其耐受能⼒叫耐候性。

接线盒暴露在环境中的部分为盒体、盒盖及连接器（PC），它们都是由耐候性强的材料制作，⽬前最常⽤的材料为PPO（聚苯醚），它是世界五⼤通⽤⼯程塑料之⼀。

具有刚性⼤、耐热性⾼、难燃、强度较⾼、电性能优良等优点。

另外，聚本醚还具有耐磨、⽆毒、耐污染等优点。

PPO的介电常数和介电损耗在⼯程塑料中是最⼩的品种之⼀，⼏乎不受温度、湿度的影响，可⽤于低、中、⾼频电场领域。

PPO的负荷变形温度可达 190℃以上，脆化温度为-170℃。

2.1.1耐⾼温⾼湿组件的⼯作环境⾮常恶劣，有的⼯作在热带地区，⽇平均温度⾮常⾼；有的⼯作温度⾮常低，如⾼海拔地区、⾼纬度地区；有的昼夜温差⾮常⼤，如沙漠地区。

详细解读：太阳能光伏连接器mc4MC4对光伏从业者来说，并不陌生，它几乎已经成为光伏连接器的代名词。

在组件、汇流箱和逆变器等光伏发电的重要部件上，都可以发现MC4的身影，它们承担起电站成功连接的重任。

截至2015年底，中国光伏累计装机容量43.18GW，位居全球第一。

以1MW用量约4200套光伏连接器来计算，中国目前共有约1.8亿套连接器被安装。

若以风险的角度看待，意味着有至少1.8亿个风险点需要不同的电站业主去监控。

尽管如此，在电站设计、建设及运维的阶段，这个小部件却还是经常被忽视。

究其原因，与大家对MC4的认识有很大关系。

也许是时候，一起重新认识MC4了！一、光伏连接器小史对于光伏连接器来说，1996年和2002年是两个十分重要的年份。

这两个时间点，也与光伏行业的关键发展节点相吻合。

尽管光伏连接器并没有与光伏行业相伴而生，但是它的出现对光伏安装量的快速攀升起到了较大的促进作用。

1996年前，光伏电缆采用螺丝端子或者接合连接件（splice connecTIon）进行连接。

随着光伏系统安装量的增加，业内对快速、安全和易操作的连接方案需求愈发强烈。

因光伏系统长期暴露在风雨、烈日和极端的温度变化中，连接器必须能够适应这些恶劣环境。

它们不仅要可以防水、耐高温和对紫外线具有耐候性，而且要做到触摸保护、高载流能力及高效。

同时，低接触电阻也是重要考量指标。

所有这一切，还都必须贯穿于整个光伏系统生命周期，至少20年。

1996年，基于这些应用环境及市场需求，一种新型的插入式连接器（plug-in connector）应运而生，这就是全球第一款真正意义上的光伏连接器MC3。

它的发明者是瑞士公司MulTI-Contact（2002年，并入史陶比尔集团，作为旗下电连接器品牌），MC即品牌缩写，3则是金属芯直径的尺寸。

MC3的主体采用TPE材料（热塑性弹性体），并通过摩擦力配合以实现物理连接。

MC3更为重要的是，其连接系统采用MULTILAM技术，以保障连接。

ul光伏连接器认证标准一、概述光伏连接器是光伏系统中不可或缺的组件之一，用于连接光伏电池板、逆变器等设备。

为了保证光伏连接器的安全性和可靠性，UL认证机构制定了相应的认证标准，以确保光伏连接器的质量和安全性符合相关法规和标准。

二、认证标准内容1.外观要求光伏连接器的外观应符合相关法规和标准，包括尺寸、颜色、标记等。

同时，连接器的表面应光滑、无毛刺、无锐角等危险因素，以确保使用安全。

2.电气性能要求光伏连接器的电气性能应符合相关标准，包括绝缘电阻、耐压强度、导电性能等。

同时，连接器应具有可靠的接地措施，以确保人身安全。

3.机械性能要求光伏连接器应能承受一定的机械冲击和振动，以确保在恶劣环境下也能正常工作。

同时，连接器的插拔力应适中，以确保安装方便。

4.环境适应性要求光伏连接器应能在不同的环境条件下正常工作，包括温度、湿度、光照等。

同时，连接器应具有防腐蚀、防尘等措施，以延长使用寿命。

5.安全标准认证光伏连接器应通过相关安全标准认证，包括UL标准、CE标准等。

认证机构将对连接器的材料、工艺、结构等方面进行严格审查，以确保其符合相关安全标准。

三、认证流程1.申请：申请人向认证机构提交申请资料，包括营业执照、生产许可证、产品检测报告等。

2.审核：认证机构对申请人的资料进行审核，审核通过后安排现场审核。

3.现场审核：认证机构对生产现场进行审核，检查生产过程是否符合相关标准要求。

4.认证发证：如果生产现场审核通过，认证机构将颁发UL光伏连接器认证证书。

四、认证注意事项1.确保资料真实有效：申请资料必须真实有效，否则会面临认证被撤销的风险。

2.确保生产现场符合标准要求：现场审核中不符合标准要求的点必须及时整改，否则会影响认证结果。

3.确保产品质量：光伏连接器的质量是认证的前提条件，必须保证产品质量合格。

4.合理安排时间：认证周期较长，需要提前安排好时间，确保认证顺利通过。

总之，UL光伏连接器认证标准是保证光伏连接器质量和安全性的重要措施之一。

MC4连接器：光伏直流接头安装的痛点（光伏人必看）随着近几年分布式特别是户用光伏市场的快速发展，系统的质量问题愈发突出。

光伏系统发生火灾，不仅会给行业带来负面影响，而且还涉及人身安全。

据国外一份调研报告，连接器互插和连接器不规范安装排在火灾原因第1和第3位。

本文着重分析连接器的不规范安装，尤其是光伏电缆与连接器金属芯的压接问题。

1. 市场现状在一个光伏发电系统中，光伏连接器主要应用于组件、汇流箱、逆变器以及它们之间的连接，其中大多数是在工厂内安装，压接质量相对可靠。

剩余还有10%左右的连接器需要在工程现场依靠手工安装，主要指连接各设备的光伏电缆两端需要安装连接器。

根据多年客户走访的经验，由于现场安装工人缺少培训以及不采用专业的压接工具，压接不规范现象普遍存在，如下所示。

图1：不规范压接案例2. 金属芯的类型及特点金属芯是连接器组成的主体，也是最主要的通流路径。

目前市场上绝大多数的光伏连接器采用的是“U”型金属芯，它是由铜片冲压成型的，也称为冲压型金属芯。

得益于冲压工艺，“U”型金属芯不仅生产效率高，而且可以成链条式排布，非常适合自动化线束生产。

部分光伏连接器采用“O”型金属芯，它是由细铜棒两端钻孔成型，也称为机加工型金属芯。

“O”型金属芯只能单个压接，不适合自动化设备使用。

图2：金属芯类型还有一种极为少见的金属芯是免压接的，它靠弹簧片和电缆连接。

由于不需要压接工具，所以安装相对简单方便。

但是，弹簧片连接会导致接触电阻较大，且不能保证长期可靠性。

一些认证机构也不认可此种金属芯。

生产效率专业要求“U”型高需专业压接钳、对工人素质有一定要求“O”型偏低簧片卡接工程安装相对简单，但可靠性较低表1：不同金属芯特点3. 压接基础知识压接是一种最基本和常见的连接技术。

不计其数的压接，每天都在发生。

同时，压接已经被证明是一种成熟可靠的连接技术。

3.1 压接过程压接的可靠性很大程度上取决于工具和操作，两者共同决定了最后的压接效果是否满足标准的要求。

光伏连接器的工作原理
光伏连接器是用于连接太阳能电池板和其他电气设备的接头件。

它的工作原理如下：
1. 正极和负极连接：光伏连接器的正极和负极分别与太阳能电池板的正极和负极连接。

2. 导电材料：连接器内部使用导电材料，例如金属，以确保电流能够流通。

3. 传导电流：当阳光照射到太阳能电池板上时，光能被转化为电能。

这些电能通过连接器的正负极流动，从而形成电流。

4. 信号传输：连接器还可以传输其他信号，例如数据信号，在光伏系统中进行监测和控制。

总之，光伏连接器的工作原理是通过连接太阳能电池板和其他电气设备，并利用导电材料传导电流，实现光能转化为电能并传输信号的功能。

无法忽视的光伏组件连接器2014/6/26 11:09:39 作者:肖蓓北极星太阳能光伏网讯:光伏组件，它的设计使用寿命都在25年以上，相应的对它所配套的电器元件工作寿命也提出了相应要求，每个电器元件都有他的机械寿命，电器寿命涉及到电站的最终利益，因此元器件的寿命及质量需要受到众人关注。

许多光伏电站在高原地区使用，也有一部分以分布式发电的形式出现，分布比较分散，这样的情况维护起来相对困难，为了减少维护成本，有效的途径是提升系统的可靠性，而系统的可靠取决于系统所采用的元器件可靠。

这里我们关注的元器件不是平时大家注意到的主体部分，而是比较小的部分比如连接器、低压电器、电缆等，往往越细节的地方越容易产生问题，今天我们就以连接器展开分析。

无处不在的连接器光伏电站日常维护中，主要设备如组件、直流配电柜、逆变器是主要关注对象，这部分是我们必须保持正常稳定的，因为他们故障发生的概率比较高，而且故障发生后影响很大。

但是在一些环节中，有些故障人们根本不知道或者因为忽视而没有察觉，实际上他已经在不知不觉中损失了发电量，换句话说，这也是我们可以提高发电量的地方。

到底哪些设备影响发电量？在电站中有很多地方需要接口，组件、接线盒、逆变器、汇流箱等都需要一个设备－－连接器。

每个接线盒用一对连接器，每个汇流箱用到的数量和设计有关，一般8对到16对，而逆变器用到2对到4对或者更多，同时，在最后搭建电站的过程中也要用一定数量的连接器。

图一：低质的金属部件及非专业压接状态连接器图二：德国某光伏项目连接器烧断表一：100MW电站项目光伏连接器功率损耗计算对比隐性故障频发点连接器很小、很多环节需要用到、成本占比小，而且生产连接器的公司很多，为此，很少有人关注连接器这个产品到底有什么用处，用好了会如何，用不好又有什么后果。

然而随着PV－Tech记者深入走访了解，发现正是因为这些原因，导致这个环节的产品、竞争都很乱。

首先，我们从终端应用着手调查，由于电站中很多环节需要用到连接器，为此在现场我们可以看到各种连接器的产品应用，比如接线盒、汇流箱、组件、电缆等，连接器形状大同小异。

光伏连接器电压范围-回复光伏连接器是光伏系统中非常重要的组成部分，它的作用是将光伏组件与其他系统元件（如逆变器、电网等）连接起来，实现能量传输。

在光伏系统中，连接器的电压范围是一个非常重要的参数，它影响着系统的稳定性和安全性。

接下来，我将为您详细介绍光伏连接器的电压范围。

1. 光伏连接器的基本介绍光伏连接器是一种特殊的电力连接器，用于太阳能光伏电池组件之间的互连和连接光伏模块与逆变器之间的互连。

光伏连接器一般由插头和插座两部分组成，插头和插座之间可以通过插拔的方式进行连接。

2. 光伏连接器的电压等级不同的光伏系统有不同的电压等级要求，光伏连接器的电压范围是根据系统的电压等级来确定的。

一般来说，光伏连接器的电压等级可以分为以下几个常见的范围：2.1 低电压范围（LV）低电压范围是指连接器可以承受的最大电压在直流情况下不超过1000V，交流情况下不超过1000V的范围。

这种连接器多用于低功率的光伏系统，如家庭光伏系统、小型商业光伏系统等。

2.2 中电压范围（MV）中电压范围是指连接器可以承受的最大电压在直流情况下在1000V至1500V，交流情况下在1000V至1500V的范围。

这种连接器多用于中等功率的光伏系统，如工业光伏系统、大型商业光伏系统等。

2.3 高电压范围（HV）高电压范围是指连接器可以承受的最大电压在直流情况下超过1500V，交流情况下超过1500V的范围。

这种连接器一般用于大型电站等高功率的光伏系统。

3. 光伏连接器的选择原则选择合适的光伏连接器电压范围是确保系统安全稳定运行的关键之一。

在选择光伏连接器时，应考虑以下几个原则：3.1 系统要求：根据系统的电压等级要求来选择合适的光伏连接器。

要确保连接器的电压范围能够满足系统的工作要求，以防止连接器因过载而损坏。

3.2 产品质量：选择具有良好质量保证的光伏连接器。

光伏系统运行时间长，连接器的质量直接影响系统的安全稳定性。

选择具有高品质和可靠性的连接器可以减少故障风险，延长系统的使用寿命。

光伏连接器的可靠性设计1. 引言随着能源危机与环境污染的日趋严重，开发可再生清洁能源成为国际范围内的重大战略问题之一。

太阳能是取之不尽，用之不竭的清洁能源，被公认为是一种极好的替代能源，因此，开发利用太阳能成为世界各国可持续发展能源的战略决策。

其中太阳能发电是大规模经济地利用太阳能的重要手段，特别是近年来太阳能发电得到了快速发展，同时也带动了各国对大阳能电池组件及相关器件的研究、设计和制造的大力投入。

太阳能电池是太阳能发电系统中的核心元件之一，而一个太阳能电池只能产生大约0.5—0.6伏的电压，远低于实际使用所需电压。

为了满足实际应用的需要，需要把多个太阳能电池板通过光伏连接器组成太阳能电池方阵，以获得所需要的电压和电流。

光伏连接器作为其中的组件之一，同样受使用环境，使用安全、使用寿命等因素影响，因此要求连接器具有高可靠性。

2. 光伏连接器可靠性要求光伏连接器作为太阳能电池组件的构成部分，其应该能够在恶劣、反差变化大的环境气候条件下使用。

虽然世界上不同地区的环境气候各不相同，且同一地区的环境气候反差变化也很大，但是环境气候对于材料及其制品的影响，归纳起来有四大因素：首先是太阳辐射，特别是紫外线对于塑料、橡胶等高分子材料的影响；其次是温度，其中高低温交变对材料和产品更是严酷的考验；此外是湿度如雨、雪、凝露等以及其他污染物如酸雨、臭氧等对材料的影响。

再者是要求连接器有高电气安全防护性能，而且使用寿命须在25年以上；所以光伏连接器的性能要求有：1）结构安全、牢靠，使用方便；2）耐环境气候指标高；3）高密封性要求；4）高电气安全性能；5）高可靠性；表1 主要性能要求3. 光伏连接器的设计3.1 光伏连接器主要组成光伏连接器的主要组成有：接线盒部分、电缆部分、连接器部分。

其中接线盒部分包含盒体、电缆密封器件、接线端子和防反二极管。

3.2 壳体材料的选择由于光伏连接器要求应用于广泛的地区范围，所以器件应能够承受户外环境气候的影响。
