柏拉图，直方图，管制图绘制方法目录第一章柏拉图制作方法 (3)1.1、制作方法 (3)1.2、举例说明 (3)第二章直方图制作方法 (7)2.1、直方图的制作步骤 (7)2.2、举例说明 (7)第三章管制图制作说明 (11)3.1、各个管制图界限一览表 (11)3.2、符号说明 (11)3.3、绘制管制图的步骤 (12)3.4、管制图使用时之注意事项 (12)3.5、举例说明 (13)第一章柏拉图制作方法1.1、制作方法1、收集制作柏拉图需要的数据，分类输入表格。
2、将数据按照由小到大的顺序排列3、以此计算出这些数据的累积数目和累积百分率。
4、选择需要的数据生成柱状图。
5、选择累积百分比，将图表类型变为折线形式。
6、更改两个纵坐标值将累积百分比的的最大值改为1；将发生数据的最大值改为发生数据的累计最大值，或大于等于累计最大值。
7、调整图之间的间隙，美化图形生成柏拉图。
1.2、举例说明第一步：收集整理数据。
收集不良数量，以此计算累计不良数，百分比，累计百分比。
第二步：选择项目，不良数量，累计百分比生成柱状图。
第三步：在图上选择累计百分比图形，点击鼠标右键，选择更改图标类型，以此选择带标记的折线图。
将累计百分比的柱状图变为折线图。
第四步：更改成折线图后，选中折线图，在右键里面选择“设置数据系列格式”随后选择“次坐标轴”得到如下图像。
第五步：选择累积百分比的坐标轴，点击右键选择“设置坐标轴格式”。
在里面将最大值改为1，最小值为0，其他可按照需求或选择默认设置。
选择数量坐标轴，点击右键选择“设置坐标轴格式”在里面将最大值设置为大于或等于累计不良数的最大值。
最小值和间隔可按照需要选择。
得到如下图形。
第六步：选中图形点击右键选择“设置数据系列格式”在里面将“分类间隔”调整为零。
双击每个柱子选择不同的颜色可以改变每个柱子的颜色。
最后调整后得到如下图形。
第七步：如果要清晰的表达数据，可点击右键在图形上面添加数据标签。
07版Excel制作柏拉图1、选中表格插入柱状图
2、在次柱上（较低的柱）点击右键，改变图表类型
3、选曲线图
4、选中曲线右击---设置格式
5、选“次坐标轴”
6、设置y轴，选中左侧数字点右键—设置格式
7、最大值、最小值选“固定”最大值改130（五个项目总数是130）
8、设置右侧数值，选中右击—设置格式，
最大值、最小值选固定----最大值改成1，右侧数值就会成为100%
9、点布局---坐标轴---次要坐标横轴----显示从左向右坐标轴，次坐标轴就会出现
10、选中次坐标轴，右击设置格式
11、选中---在刻度线上。
（这一步是为了让曲线起点落在y轴上）
把坐标轴标签---改为“无”(这一步是为了再次隐藏次坐标轴，我给忘了，嘻嘻)
12、在表格上添加一行，输入（这一步是为了让曲线起点落在0点上）
13、点击曲线，左侧表格就会出现蓝框框，
14、把累计百分比的蓝框框扩大至0%上
15、选中柱状图右击---设置
16曲线间距划到0%（这一步为了缩小柱状的间距）
17、成了！！！。
1、在Excel上输入需要的数据，如图：注意：我在第3行空出了一行，累计百分比如要用到0%这个点，所以输入以备待会制图的时候需要用到；还有F列也是待会制图的时候需要用到的，这个是计算出来的，“次X坐标轴”中的内容=累计项目数/项目总数，项目总数包括空白行，在这里是5（例如“肿胀”“出血”“水泡”“高迷走N反射”共4个项目，再加上一个空白行，项目数就是5个了）；累计项目数就是，比如说空白行是第一个项目，也就是1/5，出血是第二个项目，也就是2/5，以此类推，其实这些都没什么用，你知道怎么来的就行，一会作图的时候要用到，所以提前把数据都准备好了。
2、以B4:C7单元格的内容为基础，创建基本的柱形图，如图：选中B4:C7单元格，插入—柱形图—二维柱形图，选择第一个就行，如图：3、在柱形图上右键单击（单击后可以看到4个柱形图的4个角有小圆圈，看到没），选择“设置数据系列格式”，然后将“系列选项”中的“分类间距”调整为0%，此时，柱形图各项目之间的间隙没有了，如图：4、为了好看点，我们可以改一下4个柱形图的颜色，以示区分，随便选择1个柱形图，在柱形图上右键单击，选择“设置数据点格式”，然后在左侧选择“填充”，然后选择“纯色填充”，然后选择喜欢的颜色，（这和上一步不一样，这是选择1个柱形图，你看一下图，这次是1个柱形图4个角有圆圈，代表选中了）如图：把图上右侧没用的标签删掉，如图：5、右击整张图表，点击“选择数据”，点击“添加”，系列名称填写“系列2”就行，系列值选择累计百分比的那些数据，也就是E3：E7的单元格，如图：6、在刚刚添加的柱形图上，右键单击，选择“更改系列图表类型”，选择折线图，确定，如图：7、在折线上右键单击，选择“设置数据系列格式”，选择“次坐标轴”，如图：8、在折线右键单击，选择“选择数据”，选择“系列2”，点击“编辑”，轴标签区域选择次X坐标轴的数据，也就是F3：F7的单元格，点击确定，如图：9、选中整个图表，在工具栏—布局—坐标轴—次要横坐标轴—显示从左向右坐标轴，如图：10、在次X轴上（就是图表上边的刻度线0.2,0.4,0.6,0.8,1）右键单击，选择“设置坐标轴格式”，然后在“坐标轴选项”中的“位置坐标轴”选择“在刻度线上”，然后将其“主要刻度线类型”和“坐标轴标签”都设置为无，如图：11、选中次Y轴，右键单击次Y轴，点击“设置坐标轴格式”，然后将最小值设置为“固定”“0”，将最大值设置为“固定”“1”，然后将主要刻度单位设置为“固定”“0.2”，这样图表里就显示5条刻度线（1/0.2=5），如果想显示10条刻度，就设置为0.1（1/0.1=10），如图：12、选中主Y轴，右键单击主Y轴，点击“设置坐标轴格式”，然后将最小值设置为“固定”“0”，将最大值设置为“固定”“51”，然后将主要刻度单位设置为“固定”“10.2”（51/5=10.2），Y轴的最大值设置就是看你的样品总数量，在你的表格中，23+17+6+5=51例，所以在此设置为51，如果你的总数是X，就设置为X，另外，主要刻度单位就设置为X/5，因为我们在设置次Y轴的时候，显示的是5条刻度线，所以现在也得显示5条刻度线，于是51/10.2=5，如图：13、选中折线，右键单击，选择“添加数据标签”，然后就能显示每个点的数据了，然后选中4个柱形图，右键单击，选择“添加数据标签”，然后也能显示每个点的数据了，见图：到这就大功告成了。

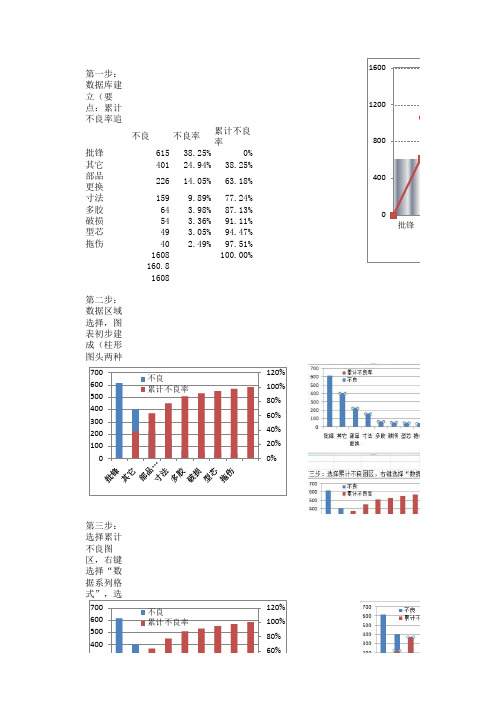

Excel 2007制作柏拉图一、准备数据于Excel工作表中，并根据不良数计算出影响度、累计影响度。
计算公式为：影响度=不良数/不良总数*100%二、选择不良项目、不良数、累计影响度项。
三、点击工具栏上的插入→图表→柱形图→二维柱形图→簇状柱形图，制作成如下表格：四、点击累计影响度部分，即图中红色部分，然后右击选择“更改系列图表类型”，选择“XY散点图”中的“仅带数据标记的散点图”，最后点击确定，制作成如下表格：五、点击图表中任一点，然后点击Excel工具栏中的布局，出现如下界面：六、图表修饰一：选择图例，然后点击无，去除图例。
选择网格线，然后点击主要横网格线，选择无，去除网格线。
加入标题：点击坐标轴标题，分别添加主要横坐标轴标题、主要纵坐标轴标题、次要纵坐标轴标题。
点击图表标题，添加图标标题。
七、图标修饰二：柱形图分类间距改为“0”：点击柱形图，右键点击，然后选择“设计数据系列格式”，系统弹出对话框，然后将“系列选项”中的分类间距修改为无间距，边框颜色中线型改为实线，颜色改为黑色，边框样式中的宽度改为1磅（注：颜色、线型、宽度可依各自喜好自由设定）修改刻度（在坐标轴上双击）修改主坐标轴数值Y轴刻度为0~223（不良数）修改次坐标轴数值Y轴刻度为0~100（累计不良率）修改次坐标轴数值X轴刻度为0~7（不良项目共7个项目）修改坐标轴刻度为内部：在坐标轴上右键选择“设置坐标轴格式”，在坐标轴选项中选择主要刻度线类型为“内部”连接各累积点为折线：点击累积不良率，右键选择设置数据系列格式，弹出对话框，设置线型和线条颜色。
隐藏次坐标轴和数值X轴：在次坐标轴数值X轴上右键选择“设置坐标轴格式”，在坐标轴选项中选择主要刻度线类型为“无”，坐标轴标签为“无”。
八、完成图：。
