BX电焊机参数

BX1-500交流弧焊机操作规程一、设备技术性能和参数1、电源电压380V，工作电压25～40V，2、额定电流500A，电流调节范围20～500A。

3、使用环境温度：“-25～40℃.4、空气相对湿度：≤90%。

二、操作步骤1、工作前的准备工作1.1清理操作区，排除火灾隐患。

确认防火器材位置，做好通风，防止有毒气体对操作人员的伤害。

1.2把电焊机从存放区移到操作区，稳妥放置。

1.3确认焊机、电源线、把子线、地线、焊把完好。

2、操作步骤2.1合上电焊机电源，根据焊件选择合适的焊条和工作电流。

2.2将焊件放置稳妥，与地线可靠搭接。

2.3左手持面罩，右手持焊把，看准焊接部位，用面罩护住面部后，开始焊接。

2.4焊接告一段落，用小锤敲掉药皮，检查焊接质量，如不合格则重复上一步，直至合格为止。

2.5操作结束后，灭绝火种，关闭电源，把焊件、焊机、电源线、把子线、工具，存放在规定位置。

2.6清洁操作区。

三、紧急情况处理1、操作过程中，如发生伤人事故，要立即停止操作，断掉焊机电源，呼叫工友救援。

2、操作过程中，如火花引燃其他物品，要立即停止操作，断电、扑火，呼叫工友救援。

四、注意事项1.焊机三相进线连接必须牢靠，如有任一相断开，焊机运行就不正常。

2.安装进线时，必须用40A熔断丝，不准用铜线或铝线代替。

3.焊机与电缆的接头处必须拧紧，否则接触不良可能将接线板烧坏。

4.调节旋钮要轻轻旋动，到两端限位处不准使劲再旋。

5.控制箱内各电位器在出厂时已调试完毕，非特殊需要不准随便旋动。

6.严禁在无规定通风下进行焊接工作。

五、故障查询及排除1.焊条容易粘工件。

1.1适当调大焊接电流1.2检查焊条有无药皮脱落或潮湿现象。

2.箱壳漏电2.1电源线碰到箱壳，应立即消除。

2.2变压器、电抗器电源、开关及其他电器元件或接线碰箱壳，应检查消除。

2.3未接接地线或接触不良，应接好地线。

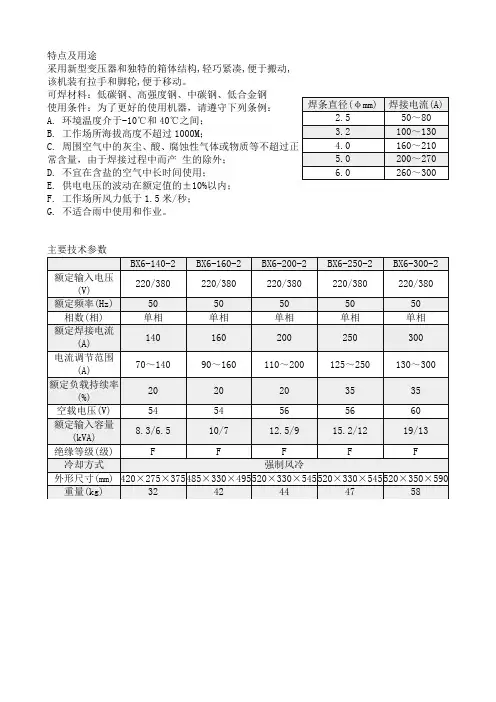

特点及用途
采用新型变压器和独特的箱体结构,轻巧紧凑,便于搬动,该机装有拉手和脚轮,便于移动。

可焊材料：低碳钢、高强度钢、中碳钢、低合金钢Array使用条件：为了更好的使用机器，请遵守下列条例：
A. 环境温度介于-10℃和40℃之间；
B. 工作场所海拔高度不超过1000M；
C. 周围空气中的灰尘、酸、腐蚀性气体或物质等不超过正常含量，由于焊接过程中而产生的除外；
D. 不宜在含盐的空气中长时间使用；
E. 供电电压的波动在额定值的±10%以内；
F. 工作场所风力低于1.5米/秒；
G. 不适合雨中使用和作业。

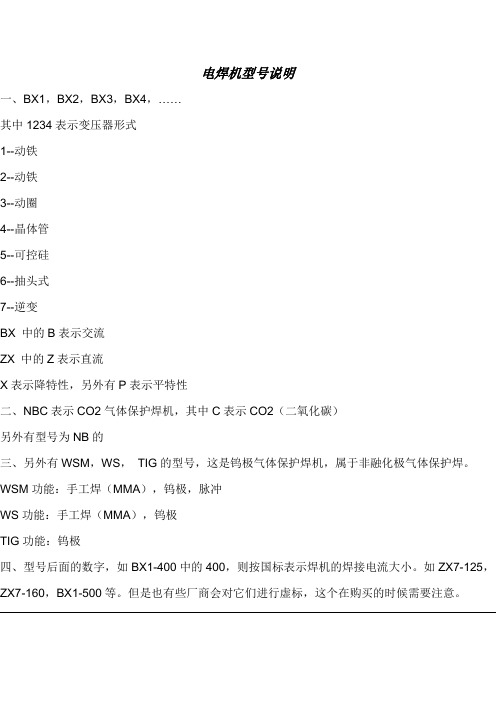

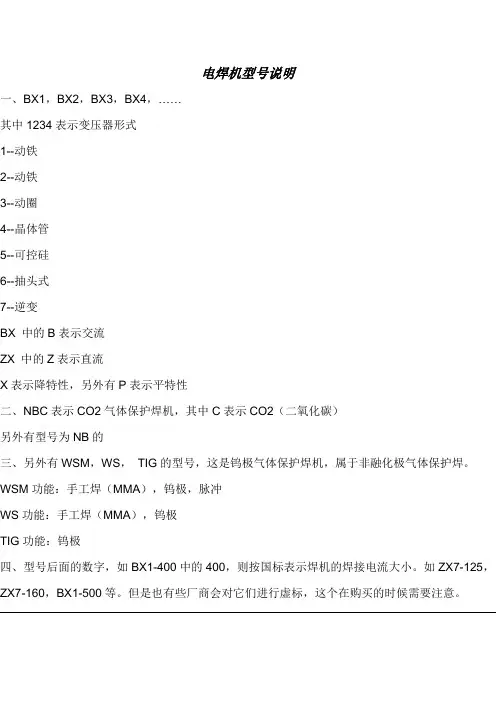

电焊机型号说明
一、BX1，BX2，BX3，BX4，……
其中1234表示变压器形式
1--动铁
2--动铁
3--动圈
4--晶体管
5--可控硅
6--抽头式
7--逆变
BX 中的B表示交流
ZX 中的Z表示直流
X表示降特性，另外有P表示平特性
二、NBC表示CO2气体保护焊机，其中C表示CO2（二氧化碳）
另外有型号为NB的
三、另外有WSM，WS，TIG的型号，这是钨极气体保护焊机，属于非融化极气体保护焊。

WSM功能：手工焊（MMA），钨极，脉冲
WS功能：手工焊（MMA），钨极
TIG功能：钨极
四、型号后面的数字，如BX1-400中的400，则按国标表示焊机的焊接电流大小。

如ZX7-125，ZX7-160，BX1-500等。

但是也有些厂商会对它们进行虚标，这个在购买的时候需要注意。

1、电焊机型号代表字母及序号见如下表
2、产品型号由汉语拼音字母及阿拉伯数字组成。

3、产品型号的编排秩序
1）型号中1、2、3、6各项用汉语拼音字母表示。

2）型号中4、5、7各项用阿拉伯数字表示。

3）型号中3、4、6、7项如不用时，其他各项排紧。

4）附注特征和系列序号用于区别同小类的各系列和品种，包括通用和专用产品。

5）派生代号以汉语拼音字母的顺序排列。

6）改进序号按生产改进程序用阿拉伯数字连续编号。

7）特殊环境用的产品在型号末尾加注，其代表字母见下表
例2 通用工频缝焊机，电极垂直运动式，额定容量100kVA。

注:第三字位因为是垂直运动式，故省略。

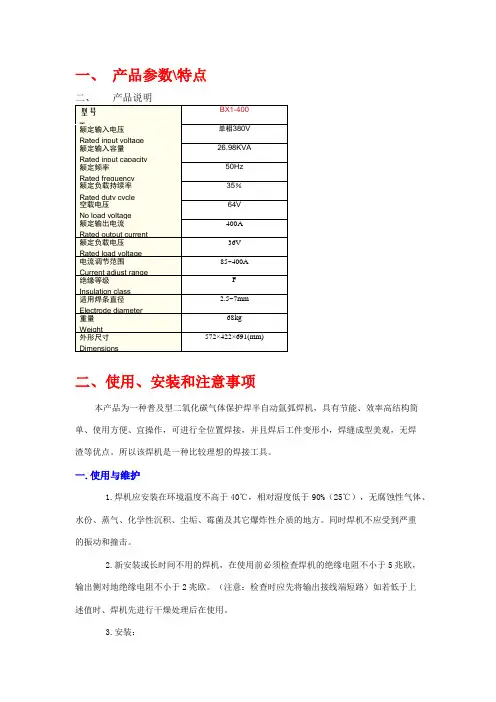

一、产品参数\特点二、产品说明二、使用、安装和注意事项本产品为一种普及型二氧化碳气体保护焊半自动氩弧焊机，具有节能、效率高结构简单、使用方便、宜操作，可进行全位置焊接，并且焊后工件变形小，焊缝成型美观，无焊渣等优点。

所以该焊机是一种比较理想的焊接工具。

一.使用与维护1.焊机应安装在环境温度不高于40℃，相对湿度低于90%（25℃），无腐蚀性气体、水份、蒸气、化学性沉积、尘垢、霉菌及其它爆炸性介质的地方。

同时焊机不应受到严重的振动和撞击。

2.新安装或长时间不用的焊机，在使用前必须检查焊机的绝缘电阻不小于5兆欧，输出侧对地绝缘电阻不小于2兆欧。

（注意：检查时应先将输出接线端短路）如若低于上述值时、焊机先进行干燥处理后在使用。

3.安装：（1）焊机应可靠接地：（2）电路及气路的连接：焊接的输入接线端、进气管接头位于焊机后面板，预热器电源插座位于前面板；输出接线端，焊枪控制电缆插座及出气管接头位于焊机前面。

气路连接次序：气瓶-预热器-减压阀-焊机-焊枪。

电路连接次序：将焊机接到三相（380V、50HZ0电源上，将焊枪控制电缆接到插座上，将焊枪、焊接电缆接到焊机输出端“+”极上，将焊接工件电缆接到焊机输出端“-”极上，将预热器电源线接到焊机预热器插座上。

4.使用：上述连接完毕后，可以给焊机通电。

打开位于焊机前面板上的控制“电源”开关，指示灯亮。

将焊丝通过送丝轮及焊炬、导电嘴，并检查焊丝运行情况，应无阻塞现象。

打开预热器的开关及减压阀，打开“检气”开关，检查并调整保护气体流量，完毕后关闭“检气”开关。

上述准备工作完成后，既可进行焊接，焊接按钮位于焊枪上，按下即可进行焊接，松开焊接停止。

焊接规范调整由位于面板上的电压调节急送丝速度旋钮完成。

电感量的调节需按下不同的焊接要求即电流大小选择不同的接线输出。

（1）电源调节；电压调节分两步一.粗调：粗调开关分三档，调节时电压逐次升高。

二.细调：细调开关分十档，调节时在粗调的基地上调节细调开关旋钮电压将逐次递增。

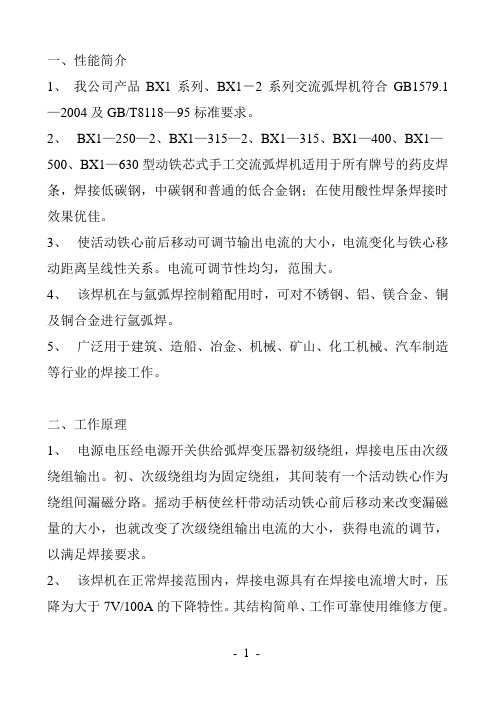

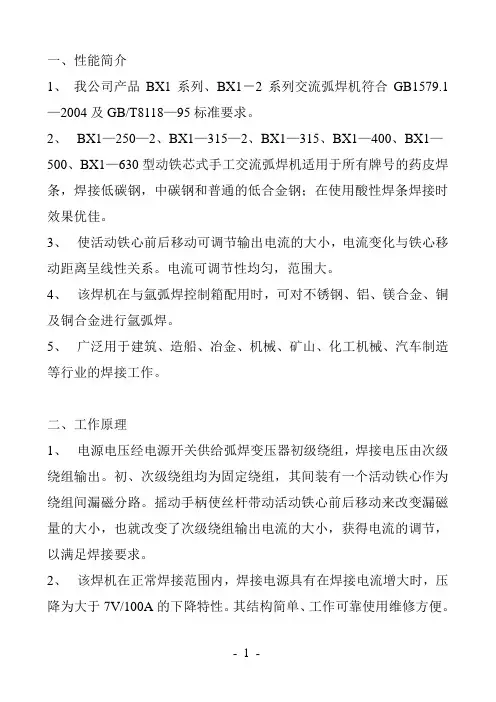

一、性能简介1、我公司产品BX1系列、BX1－2系列交流弧焊机符合GB1579.1—2004及GB/T8118—95标准要求。

2、BX1—250—2、BX1—315—2、BX1—315、BX1—400、BX1—500、BX1—630型动铁芯式手工交流弧焊机适用于所有牌号的药皮焊条，焊接低碳钢，中碳钢和普通的低合金钢；在使用酸性焊条焊接时效果优佳。

3、使活动铁心前后移动可调节输出电流的大小，电流变化与铁心移动距离呈线性关系。

电流可调节性均匀，范围大。

4、该焊机在与氩弧焊控制箱配用时，可对不锈钢、铝、镁合金、铜及铜合金进行氩弧焊。

5、广泛用于建筑、造船、冶金、机械、矿山、化工机械、汽车制造等行业的焊接工作。

二、工作原理1、电源电压经电源开关供给弧焊变压器初级绕组，焊接电压由次级绕组输出。

初、次级绕组均为固定绕组，其间装有一个活动铁心作为绕组间漏磁分路。

摇动手柄使丝杆带动活动铁心前后移动来改变漏磁量的大小，也就改变了次级绕组输出电流的大小，获得电流的调节，以满足焊接要求。

2、该焊机在正常焊接范围内，焊接电源具有在焊接电流增大时，压降为大于7V/100A的下降特性。

其结构简单、工作可靠使用维修方便。

三、技术参数※电源保护装置可采用空开、熔断器、保险丝等。

四、焊机示意图及接线方法BX1系列：2、BX1—2系列：五、使用说明1、焊机使用的正确操作：用户在使用之前。

首先阅读产品说明书及警示标识，对产品外观、有关部件进行检查。

例如，风机是否转动，未通电时手摇电流调节手柄是否转动灵活等。

输入、输出、电缆截面积见本说明书第四项技术参数。

2、把符合本说明书第四项技术参数电源、输入、输出电缆分别接入电焊机输入、输出端，连接必须紧固。

并使外壳有可靠的接地，其接地电阻不大于4Ω。

输入电缆必须用压紧块压紧。

3、通电后，应检查冷却风机运是否正常。

否则，不得进行焊接工作。

4、经检查1、2项正常无误后，摇转手把，使电流指示针指到所需的电流值，即可焊接。

BX6 系列交流电焊机使用说明书沈阳普泰矿山机械制造有限公司Tel:(86-24)86621723 Fax:(86-24)84311499电焊机（electric welding machine）实际上就是具有下降外特性的变压器，将 220V 和 380V 交流电变为低压的直流电，电焊机一般按输出电源种类可分为两种，一种是交流电源的；一种是直流电的。

直流的电焊机可以说也是一个大功率的整流器，分正负极，交流电输入时，经变压器变压后，再由整流器整流，然后输出具有下降外特性的电源，输出端在接通和断开时会产生巨大的电压变化，两极在瞬间短路时引燃电弧，利用产生的电弧来熔化电焊条和焊材，冷却后来达到使它们结合的目的。

焊接变压器有自身的特点，外特性就是在焊条引燃后电压急剧下降的特性。

焊接由于灵活简单方便牢固可靠，焊接后甚至与母材同等强度的优点广乏用于各个工业领域，如航空航天，船舶，汽车，容器等。

一、产品特点：本系列产品 BX6120A、180A、200A、250A、300A 增强漏磁式交流电焊机，是我厂技术人员积多年设计经验，结合用户的实际需要，在现有抽头式焊机的基础上，集动圈式动铁式电焊机的优点于一身，克服其不足，而设计生产的新型专利产品，其特点如下：1、空载电压较高[在国标范围内]：克服了普通抽头式焊机空载电压低所造成的不易起弧，断弧，粘焊条等不足，易起弧，不断弧，动特性好，焊缝成型美观。

2、电流调节范围广：该焊机分七档调节，另一档用作断开焊机电源，1 档电流为 40A，甚至更低，在 0。

5mm 钢板上试焊不易焊穿，最大电流可达额定值的 110%，可短时间用Φ4 或更大直径焊条施焊或切割，每档电流调节明显，再配合次级线圈抽头进行电流粗调，实际可调档为 14 个，完全满足手工焊接需要。

3、噪声低，由于采用抽头作为电流调节手段，加之在工艺上的独特设计，整台焊接变压器没有任何活动部件，故噪声极低，不会造成噪声污染。

BX1-系列交流弧焊机使用说明书Alternative current Arc Welding Operater ’s Manual（请在安装、使用、维护前认真阅读本说明书）成都华远电器设备有限公司Chengdu Huayuan Electric Equipment Co.,Ltd认证取得华 远 焊 机华远焊接及切割设备在设计时已充分考虑其安全性，尽管如此，正确安装及操作此设备仍将有助于您的安全，在认真阅读本说明书之前，请不要安装、操作或更换本设备的任何零部件！安全提示电弧弧光对人体有害，保护好您和他人的安全，避免被弧光照射，请穿戴必要的防护服及手套，认真阅读以下内容，所有的安装、操作、维修都由专业人员进行。

图1焊机外形1.电磁辐射焊接电流经过的场合会引起磁场，在焊接电缆旁边应无磁敏感物品如手表、移动电话，探伤仪器，铁制品工具等，避免电磁辐射的方法有：将电缆穿入管道，减小电缆线的环绕面积并尽量避免在其中设置工位，连接到工件的电缆应尽量缩短，避免在主电源旁边工作。

2.电击危险根据国家标准，（GB3805-93）,人体所能承受的直流及交流电压很低，而焊接所需要的电压，在符合国家相关标准的情况下（环境状况4）仍然有电击危险。

操作人员必须穿戴安全防护，避免电击，不要用自己皮肤的裸露部分，同时接触工件和电极，防护服及手套还须进行烘干处理。

如果必须在危险的环境（如潮湿；汗渍较多；低矮框架等）场合进行焊接，须采取的措施有：采用低电压的平特性电源和半自动焊机，采用绝缘等级较高的把钳，采用自动焊进行焊接。

在半自动及自动焊操作时，焊丝，送丝轮，导电嘴，或半自动焊抢都有漏电的危险，在任何情况下连接工件的电缆线都应连接牢靠且靠近焊接点，将工件和电源的接地点接入大地，不要接入三相零线经常性地检查手把钳，接地夹，焊接电缆，确保焊机始终处于良好的工作状态，随时更换绝缘条件损坏的部件，切勿将把钳或焊抢浸入水中，切勿同时触及电极两端，在高空或有跌落危险条件下工作时，应绑扎安全带。

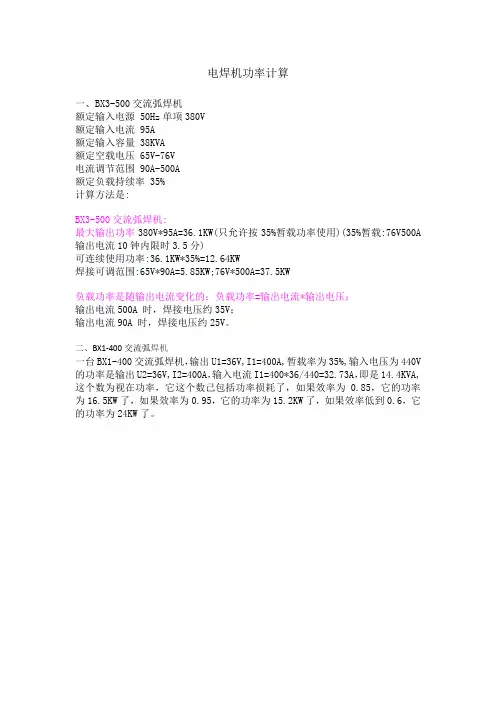

电焊机功率计算
一、BX3-500交流弧焊机
额定输入电源 50Hz单项380V
额定输入电流 95A
额定输入容量 38KVA
额定空载电压 65V-76V
电流调节范围 90A-500A
额定负载持续率 35%
计算方法是:
BX3-500交流弧焊机:
最大输出功率380V*95A=36.1KW(只允许按35%暂载功率使用)(35%暂载:76V500A 输出电流10钟内限时3.5分)
可连续使用功率:36.1KW*35%=12.64KW
焊接可调范围:65V*90A=5.85KW;76V*500A=37.5KW
负载功率是随输出电流变化的：负载功率=输出电流*输出电压；
输出电流500A 时，焊接电压约35V；
输出电流90A 时，焊接电压约25V。

二、BX1-400交流弧焊机
一台BX1-400交流弧焊机，输出U1=36V,I1=400A,暂载率为35%,输入电压为440V 的功率是输出U2=36V,I2=400A，输入电流I1=400*36/440=32.73A，即是14.4KVA,这个数为视在功率，它这个数己包括功率损耗了，如果效率为0.85，它的功率为16.5KW了，如果效率为0.95，它的功率为15.2KW了，如果效率低到0.6，它的功率为24KW了。

BX3-300交流弧焊机操作规程
一、技术性能和参数
1.额定输出电流：315A
2.额定输入电压：380V
3.电流调节范围：40-315A
4.适用焊条直径：2-7 mm
二、操作步骤
1.打开配电箱电源开关。

2.打开焊机电源开关。

3.转动电流调整手轮，调整焊接电流。

5.焊接作业。

6.焊接工作完成，关闭焊机电源开关和配电箱的电源开关。

7.收好工具，清理现场。

三、紧急情况处理
1.施焊中突然有过大电流冲击或性能显著变劣时，应停机检查。

2.有易燃物被引燃时，因立即停止施焊，关闭电源开关，组织施救。

四、注意事项
1.操作人员持特种作业操作证上岗，按规定穿戴劳动防护用品。

2. 非本岗位操作人员未经批准不得操作本机，任何人不得随意拆掉或放宽安全保护装置等。

3.禁止在盛有可燃性物质的容器上焊接。

4.禁止焊接密封容器或装有气体的气管、槽等。

5.焊接场所不得放置可燃物。

6.禁止在可燃气附近焊接。

7. 移动电焊机时，应切断电源，不得用拖拉电缆的方法移动焊机。

五、故障查询及排除
1.焊条容易粘工件。

1.1适当调大焊接电流
1.2适当调大推力电流
2.箱壳漏电
2.1电源线碰到箱壳应立即消除。

2.2变压器、电抗器电源开关及其他电器元件或接线碰箱壳，应检查消除。

2.3未接接地线或接触不良，应接好地线。
